Онлайн калькулятор для вальмовой крыши используется для того, чтобы рассчитать необходимый объем строительных материалов, которые нужны для обустройства кровли и разнообразных построек по исходным параметрам. Для этого производится расчет наклона кровельного ската и количество материала и обрешетки, а так же прочности стропильной системы. Расчет площади вальмовой крыши, онлайн калькулятор Вальмовая крыша состоит из 4 скатов и 4 диагональных стропил. Скаты с торцов имеют треугольную форму и называются вальмами. Такая конструкция намного сложнее тех же двускатых крыш, но с более интересным дизайном. Для монтажа вальмовой крыши подходят почти все виды кровельных материалов и выбирать тут можно только по своим предпочтениям. При расчете вальмовой крыши на онлайн калькуляторе получаем следующую информацию: угол наклона стропил – как боковых так и вальмовых, площадь поверхности крыши, вес кровельного материала и количество рубероида, длина боковых, вальмовых и диагональных стропил, сечение и количество стропил, объем бруса для стропил, примерный вес стропил и количество рядов обрешетки.

Опубликовано в Онлайн расчет Метки: как рассчитать кровлю калькулятор, калькулятор кровельного материала для крыши, калькулятор кровельных материалов, калькулятор кровельных работ, калькулятор кровли, калькулятор крыши, калькулятор мягкой кровли, калькулятор расчета кровельных материалов, калькулятор расчета крыши, калькулятор стоимости кровли, калькулятор стоимости крыши, калькулятор черепицы, кровельные работы калькулятор цен, кровельный калькулятор, кровельный калькулятор для двухскатных крыш, кровельный калькулятор для скатных крыш, кровельный калькулятор металлочерепицы на крышу, кровельный калькулятор онлайн, кровельный калькулятор онлайн расчет стоимости крыши, кровельный калькулятор технониколь, кровельный профнастил калькулятор, кровельный центр краснодар официальный сайт цены калькулятор, металлочерепица и кровельный онлайн калькулятор, мягкий калькулятор, портал кровельный калькулятор, рассчитать стоимость кровли калькулятор, расчет кровельного материала для крыши калькулятор, расчет кровельных работ калькулятор, расчет кровли, расчет кровли калькулятор, расчет крыши, расчет стоимости кровли, расчет стоимости крыши, расчет стоимости крыши калькулятор, строительные расчеты, строительный калькулятор, строительный калькулятор кровли, строительный калькулятор расчет кровли

Опубликовано 26. 05.2016 Автор: adfinera

Чтобы правильно посчитать угол наклона коньковых скатов, боковых скатов, сечение стропил и их количество, объем обрешетки и сколько вообще нужно материала для мансарды – используется специальный онлайн калькулятор для мансардной крыши. Стоит уделить особое внимание проектированию мансардного этажа. Это нужно начать с документа СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ». Мансардная комната состоит из двух скатов крыши, создавая мансардное помещение или как его еще называют – мансардный этаж. Такая крыша может быть возведена на уже готовое здание, добавляя дополнительное жилое помещение без пристройки второго этажа. Еще с 17 века такую кровлю возводят на домах и используют как для жилых, так и для хозяйственных нужд. При внимательном выборе кровельных материалов и правильном расчете их количества вы получаете дополнительное полноценное помещение. Такая крыша имеет крутые склоны и нуждается в дополнительной теплоизоляции и специальных окнах. Онлайн калькулятор мансардной крыши предоставляет следующую информацию: угол наклона боковых стропил, угол наклона коньковых стропил, площадь поверхности крыши, количество рубероида, площадь…

Подробнее »

Опубликовано 26. 05.2016 Автор: adfinera

Для того, чтобы рассчитать угол наклона стропил, сколько нужно обрешетки и какова нагрузка на кровлю, а так же наиболее полное количество необходимого материала для данной кровли – используется онлайн калькулятор для двускатной крыши. Тут учитываются все материалы, необходимые для монтажа кровли и виды черепицы – керамическая, цементная, битумная, металлическая, ондулин. И все в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия». Двускатная крыша это такая разновидность формы, когда идут два наклонных ската от середины до стен. Это самая распространенная и популярная форма крыши. К тому же такая крыша эффектно смотрится. В данном варианте стропилы опираются друг на друга и попарно соединяются обрешеткой. Стены с торца треугольной формы и их называют фронтонами. Такая крыша идеально подходит под обустройство чердачного помещения и монтажа фронтонных окон. Онлайн калькулятор для двускатной крыши предоставит следующую информацию: угол наклона крыши, площадь поверхности крыши, вес кровельного материала, количество рубероида, длина стропил, сечение стропил и их количество,…

Подробнее »

Опубликовано

26.

05.2016 Автор: adfinera

Для того чтобы рассчитать угол наклона ската, размер стропил и их количество, обрешетку и ее количество и остальные нужные материалы для кровли – очень удобно использовать онлайн калькулятор для односкатной крыши. В этом расчете уже учтено все необходимые кровельные материалы — черепица, шифер, ондулин. Так же можно посчитать и плоскую крышу. Необходимо помнить, что все расчеты делаются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия». Односкатная – это самая простая крыша, как по монтажу, так и в плане экономии и расхода материалов. Этот вид крыши популярен для гаражей, хозпостроек и нежилых помещений. Существует два вида – чердачная и бесчердачная. Тут могут применяться любые уровни наклона, но чаще всего берутся малые углы, но тогда необходимо хорошо следить за уровнем снега и своевременно удалять его. При расчете в онлайн калькуляторе получают следующую информацию: угол наклона крыши, площадь поверхности крыши с учетом свеса, количество рубероида, длина стропил, сечение стропил и их…

Подробнее »

Опубликовано 26. 05.2016 Автор: adfinera

Наиболее важным этапом при строительстве после фундамента является монтаж кровли. И действительно – как качественно будет сделана крыша и зависит судьба дома при жаре или морозе, а так же устойчивость к осадкам и ветрам. Именно поэтому компания Финэра предлагает комплексный внимательный и индивидуальный подход ко всем этапам – необходимо не только продумать как будет сконструирован скат крыши, но и правильно выбрать материалы для изоляции, утепления и самого кровельного покрытия. Калькулятор для расчета гибкой черепицы Shinglas Следовательно, для более долговечного срока службы вашего дома и крыши – нужно заранее очень грамотно рассчитать количество требуемого материала. И это достаточно трудоемкий процесс. Но для его облегчения – мы специально для вас разместили очень удобный инструмент для расчете материала для кровельного покрытия. Расчет кровли для гибкой черепицы Шинглас (Shinglas) Когда такой важный этап как определение кровельного материала вы уже прошли, но все еще в раздумьях – какую гибкую черепицу использовать, можно для сравнения уже…

Подробнее »

расчет кровли, стропильной системы, пиломатериалов.

Виды кровельных материалов

Как посчитать крышу калькулятор. Калькулятор крыши: расчет кровли, стропильной системы, пиломатериалов. Виды кровельных материалов

При сооружении крыши нельзя экономить на материалах, чтобы в будущем не имели место протечки, но и излишков не должно оставаться, поэтому расчет кровли должен быть максимально точным.

От чего зависит расчет кровли?

Если дом готов, достаточно взглянуть на его крышу, чтобы определить фронт измерительных работ. Простые стропильные конструкции будут означать легкие вычисления, например, не составит труда выяснить, как правильно рассчитать двухскатную крышу, не говоря уже про односкатную. Однако весьма распространены и более сложные варианты. В частности, пирамидальная, ломанная мансардная или полувальмовая четырехскатная кровли создадут определенные сложности для новичков. Но даже венчающая постройку многощипцовая конструкция может быть быстро и, главное, правильно просчитана в отношении затрат материалов, если знать все необходимые формулы.

Калькулятор покрытия кровли

Укажите все поверхности для покрытия.

Тип листов	Металлопрофиль Металлочерепица	Необходимо: — — — —
Лист рабочий размер, а не полный!	x см
Поверхности	Добавьте все прямоугольные участки кровли L=м H=м
Поверхности	Добавьте все треугольные участки кровли L=м X=м
Поверхности	Добавьте все трапецевидные участки кровли L= X= М=м

В первую очередь следует помнить, что из скольких бы скатов не состояла крыша, все поверхности либо уже являются простыми геометрическими фигурами, либо могут быть на них разбиты. Далее, калькулятор расчета кровли требует оперировать в процессе вычислений такими понятиями, как реальная и эффективная площадь покрытия. Первая является собственными габаритами листа, а вторая – с учетом нахлеста уложенного выше ряда. Иными словами, часть материала заведомо нужно вычитать, поскольку он будет перехлестываться с другими листами. Процент потерь зависит от наклона ската и характеристик покрытия (отходов от металлочерепицы больше, чем от рулонного материала) .

Типовое решение, как рассчитать площадь крыши

Вариант с одним или двумя скатами самый простой, для вычисления размеров нужно лишь знать длину дома, стропильной ноги, а также свеса (карнизного и фронтового). Если правильно все сложить и перемножить, получим следующую формулу: S = (L д + 2L фс)(L сн + L кс) , где L д – длина торцевой стены дома, L фс и L кс – длина фронтового и карнизного свеса соответственно, а L сн –стропильная нога. Иными словами, калькулятор расчета крыши дома можно использовать, не вылезая на нее, а сделав все обмеры с земли, чердака и приставленной к стене стремянки. Но не забывайте, что таким способом вы получаете площадь только одного ската, для полноты картины результат нужно умножать на 2.

Более сложные конструкции обычно требуют обмеров непосредственно поверхности, то есть, если покрытия нет, то по готовой обрешетке, а если нужно узнать, как рассчитать обновление кровли, то по старой ее обшивке. Узнав длину и ширину каждой плоскости крыши, рисуем точную ее раскладку, после чего делим на простейшие геометрические фигуры . К примеру, полувальмовая состоит из двух трапеций, двух прямоугольников и четырех треугольников. Обычная ломанная мансардная кровля на проекции будет выглядеть, как один большой квадрат или прямоугольник. Многощипцовая конструкция будет отличаться только большим количеством вышеперечисленных геометрических фигур.

Формулы, подсказывающие, как рассчитать площадь кровли, можно найти и в школьном учебнике, но для вашего удобства они будут приведены далее. Итак, выше мы уже рассчитывали прямоугольник, но та формула была составлена из многих параметров, на деле же она выглядит как S = ab , где a и b – сопредельные стороны фигуры. Трапецию можно вычислить следующим образом: S = h(a + b)/2 , где h – высота. Такой вариант наиболее удобен ввиду того, что боковые стороны, а, следовательно, и углы между ними и основанием могут быть неравны. Для определения площади треугольника берем формулу S = bh/2 , где b – основание, а h –опущенная на него высота. Если хоть один угол равен 90 градусам, можно использовать формулу S = ab/2 , где a и b – катеты.

Инструкция, как рассчитать крышу дома

Выше мы приводили пример вычисления сложной кровли путем составления ее проекции. Можно пойти более простым путем и взять план дома, где крыша отображена на плоскость схематически, затем определить площадь и умножить на коэффициент уклона. К примеру, для того, чтобы узнать, сколько потребуется рулонов мягкого покрытия, исходя из того, что одной скатки хватает на 3 квадратных метра, берется формула N = SK/3 . Здесь S – площадь созданной проекции, K – коэффициент уклона, который можно узнать из таблицы:

Если вы задаетесь вопросом, как рассчитать высоту крыши, данную задачу можно решить по вышеприведенным показателям. Например, ширина дома – 10 метров, а угол положения стропильной ноги – 35 градусов. Берем половину ширины и умножаем на коэффициент уклона, равного 35 градусам, получается 5 . 0.79 = 3.95. Это и есть искомая высота конька. При этом, если вам известен угол ската, обязательно нужно правильно подобрать материал относительно крутизны уклона, что также можно сделать с помощью данных из таблицы, но уже другой:

Для ондулина кровельный калькулятор будет несколько иным, поскольку известно, что реальная площадь одного листа составляет 1.82 квадратных метра, но уменьшается вследствие верхнего и бокового нахлеста соседних листов до 1.62 м 2 . Вот именно с эффективным значением и придется работать, вычисляя соотношение между площадью крыши и материала. Иными словами, количество листов ондулина вычисляется по формуле N = S к /S л , где S к – площадь кровли, а S л – размеры материала.

Как рассчитать кровлю из металлочерепицы?

Известно, что кровельный металлопрокат является одним из самых долговечных материалов, используемых для обшивки крыши. При надлежащем уходе такое покрытие будет служить до 50 лет и даже более в условиях умеренного воздействия климатических факторов. Чтобы вычислить, сколько потребуется металлочерепицы, нужно узнать ее габариты, и, решив задачу, как рассчитать размер крыши, перейти к определению количества листов материала. Впрочем, оба этапа можно совместить. Для этого используем формулу N=(L ck /В л)(В ck /L л) , где L ck – длина ската, В л – ширина листа, В ck – ширина ската, и L л – длина листа.

При любых вычислениях длину ската обязательно нужно брать с учетом карниза и с вычетом коньковой накладки.

Существуют и другие задачи, кроме как рассчитать кровлю, например, нужно определить и другие элементы, необходимые для обшивки крыши. В частности, вам потребуются ендовы, коньки, элементы свесов и карнизов. Определять их количество нужно уже не в квадратных, а в погонных метрах, с учетом нахлестов, которые, обычно, составляют 10-15 %. Также не следует забывать про крепежные элементы, такие как или длинные саморезы, которых требуется не менее 9 штук на один лист материала. Что касается гидроизоляции, одного рулона обычно хватает на 75 квадратных метров крыши, с учетом нахлестов это число сократится приблизительно на 15 %. Таким образом, площадь кровли нужно делить на 63.75, чтобы узнать, сколько рулонов гидроизоляции вам понадобится.

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см) «>

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Укажите необходимые размеры в миллиметрах

X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина

Справка

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

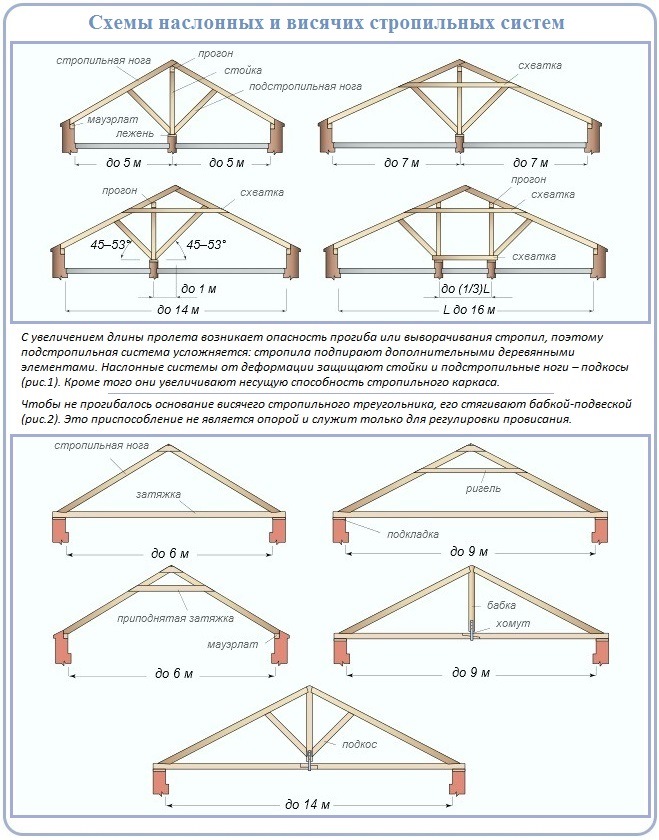

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

нагрузку крыши;
шаг между стропилами.
вид кровельного покрытия

100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

форма кровли;
количество скатов;
углы наклона скатов;
материалы, которые планируется использовать для создания кровли;
сила ветров в конкретном регионе;
количество осадков;
высота построенного здания;
пожелания застройщика.

Типы кровель и особенности расчета

Крыши домов существуют:

односкатные;
двускатные;
четырехскатные;
мансардные.

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция — надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Для расчета используются простые формулы из школьного курса геометрии.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

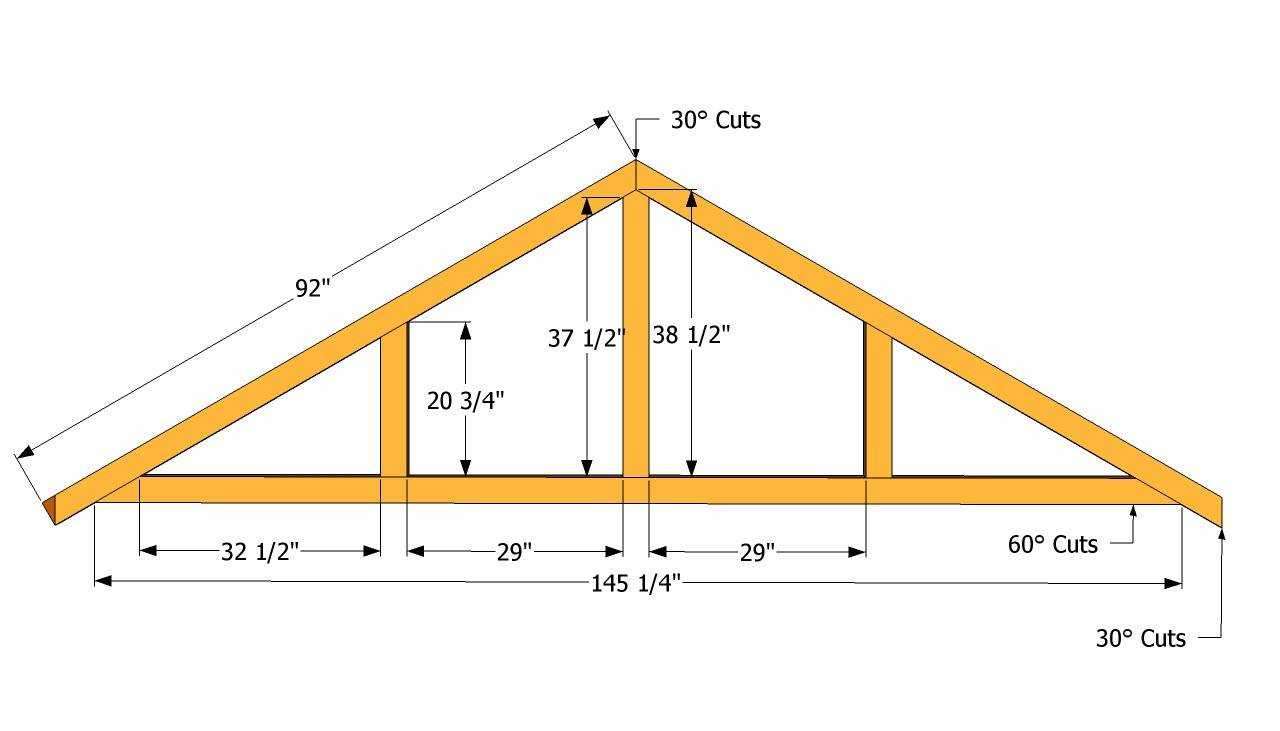

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет — это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

По формуле:

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Ничего сложного!

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

С расчетом четырехскатной кровли немного сложнее.

Ведь кровли с четырьмя скатами существуют разные.

Например:

вальмовая;
шатровая;
полувальмовая;
щипцовая.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно — он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Берется рулетка и измеряются все имеющиеся размеры.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны — 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S — площадь нашей крыши,

Х — это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн — калькуляторы и программы для вычислений.

Онлайн — калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Такие калькуляторы не делают сложных расчетов.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один — большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Разработчики гарантируют точность вычислений.

Видео о строительном калькуляторе для расчета кровли.

Ветровая нагрузка на скатную крышу {Руководство по конструкции}

Последнее обновление: 2 мая 2023 г.

Как и в предыдущих статьях, мы рассчитываем ветровую нагрузку в соответствии с EN 1991-1-4:2005. На этот раз: ветровая нагрузка скатных крыш , для большинства семейных домов.

В этой статье мы рассчитаем ветровые нагрузки на примере простой стропильной крыши. ❗А вот статическая система не влияет на ветровую нагрузку, только на уклон (угол стропил).

На следующем рисунке показаны только структурные элементы крыши. Первый этаж, который также подвержен ветру, упрощен с помощью серого прямоугольника.

Дом со стропильной крышей

Эта статья основывается на пиковом скоростном давлении, которое мы рассчитали в предыдущей статье для сборного офисного здания.

Мы не будем повторять вычисления в этой статье, а определим для них значение $q_p$ . Этапы расчета ветровой нагрузки на стены такие же, как и для сборного железобетонного здания.

Просто имейте в виду, что значения различаются из-за разных параметров, таких как местоположение и геометрия.

Для расчета ветровой нагрузки или ветрового давления на внешние поверхности скатной крыши проделаем следующие шаги:

Рассчитаем давление скорости ветра $q_{p}$
Определение внешней геометрии здания
Рассчитать ширину областей ветра
Найти коэффициенты внешнего давления
Рассчитать ветровое давление/нагрузки

Геометрия и параметры давления скорости ветра

Это краткое изложение значений, которые мы рассчитываем для получения давления скорости ветра.

93} $ 9 0045 92}$

Высота здания над землей	$h$	$6.0m$
Основное значение базовой скорости ветра	$v_{b.0}$	$24 \фрак{м}{ s} $
Коэффициент орографии	$c_{0} $	$1,0 $
Базовая высота Terrain кат. II	$z_{0.II}$	$0,05 м$
Длина шероховатости (категория местности III)	$z_{0}$	$0,3 м$
Фактор местности	$ k_{r}$	$0,215$
Интенсивность турбулентности	$I_{v}$	$0,247$
Коэффициент шероховатости	$c_{r}$	$0,871$

Ветровое давление на поверхности

Еврокод (EN 1991-1-4:2005) в целом различает ветровое давление на внешние и внутренние поверхности. Эта статья посвящена ветровому давлению на внешние поверхности. 2$. Эти два значения также можно записать как 92$

Теперь мы уже объяснили это немного подробнее здесь. Если вы хотите получить более подробное объяснение, перейдите к статье или прочитайте EN 1991-1-4:2005 7.2.

EN 1991-1-4 Таблица 7.3a и Таблица 7.3b дают рекомендации для $c_{pe.10}$ и $c_{pe.1}$.

❗Это означает, что вам необходимо перепроверить ваше национальное приложение, потому что эти значения могут быть определены по-разному❗

В таблицах 7.3a и 7.3b приведены значения для 4 различных областей F, G, H и I нашей крыши. Эти области зависят от того, откуда дует ветер, и от формы крыши.

Еврокод различает односкатные и двускатные крыши.

Односкатная крыша в основном имеет только «один скат». Так что никаких изменений наклона.

Односкатная крыша
Двухскатная крыша имеет в основном «два ската», которые меняются в самой высокой точке крыши.
Двускатная крыша
Для «нашей» двускатной крыши мы можем определить Области для обоих направлений ветра – Ветер спереди и сбоку.
В этой статье мы будем говорить о ветре спереди и сбоку. Следующая картинка подчеркивает, что мы подразумеваем под передней и боковой частью.
Направления ветра
Ветер спереди
Для случая, когда ветер дует спереди, мы можем определить некоторые геометрические размеры здания в соответствии с EN 1991-1-4:2005
Ширина здания $b$ $13,0 млн $
Длина здания $-$ $9,0 млн $
Высота здания $ h$ $6,0 млн $
Из этих размеров мы можем определить $e$, который определяет ширину и глубину областей F, G, H, J и I в соответствии с EN 19.91-1-4:2005. размеры участков согласно EN 1991-1-4:2005 Рисунок 7.8
900 39 e/4 = 3,0 м
Площадь Ширина Глубина
F e/10 = 1,2 м
G b-e/2 = 7,0 м e/10 = 1,2 м
H b = 13,0 м Ri глубина dge – e/10 = 3,3 м 92}$
Коэффициенты внешнего давления для двускатных крыш с фронтальным ветром (угол направления $\Theta$) можно взять из таблицы 7. 4а стандарта EN 1991-1-4:2005.
Для угла ската крыши 29° $\приблизительно 30° получаем
900 38 900 38
Площадь $c_{pe.10}$ $c_{pe.1}$
Район F -0,5/0,7 -1,5/0,7
Область G -0,5/0,7 -1,5/0,7
Зона H 92$) на нашем здании.
Поверхностные нагрузки | 3D
Теперь то же самое нужно сделать и для случая, когда ветер дует сбоку.
Ветер сбоку
В сценарии, когда ветер дует сбоку, мы должны снова определить ширину области. Мы должны переопределить параметры геометрии.
Ширина здания $b$ 9,0 млн. $
Длина здания $d$ 13,0 млн долларов США
Высота здания $h$ $6,0 млн $
Из этих размеров мы можем определить $e$, который определяет ширину и глубину зон F, G, H и I согласно EN 1991-1-4 :2005 Рисунок 7. 8
$e = min(b, 2h)$
$e = min(9,0м, 2*6,0м=12,0м) = 9,0м$
Из e получаем размеры площадей согласно EN 1991-1-4:2005 Рисунок 7.8
Площадь Ширина Глубина
F e/4 = 2,25 м e/10 = 0,9 м
G b-e/2 = 4,5 м e/10 = 0,9 м
В b = 9,0 м e/2 – e/10 = 3,6 м
I b = 9,0 м d-e/2 = 8,5 м
90 002 Как мы все знаем, картинка расскажет больше, чем тысяча слов – так что давайте визуализируем все эти числа 😁
Ветровых Областей | Ветер со стороны
Коэффициенты внешнего давления для двускатных крыш с направлением ветра $\Theta$ = 90° и угол ската крыши 29° $\приблизительно$ 30° можно взять из EN 1991-1-4:2005 Таблица 7.4b
Площадь $c_{pe.10}$ $ c_{pe.1}$
Зона F -1,1 -1,5
Зона G -1,4 -2 . 0
Площадь H -0,8 -1,2
Район I -0,5 -0,5
Основываясь на наших коэффициентах, теперь мы можем рассчитать давление ветра на внешние поверхности. 92}$
Теперь мы можем визуализировать эти ветровые нагрузки.
Ветровые нагрузки | Ветер со стороны
Теперь, когда рассчитана характеристическая ветровая и снеговая нагрузка, мы можем приступить к расчету несущих элементов, таких как стропила, прогоны и колонны — ура 🎉😁
Так что надеюсь увидеть вас в одной из следующих статей 😊
Калькулятор кровельных отходов — лучший в отрасли инструмент для составления отчетов об отходах
Получайте оплату за все кровельные материалы с помощью Калькулятора кровельных отходов и составления отчетов!
Связанные отходы снижают стоимость крыши более чем на 2100 долларов!
Верно, в среднем крыша площадью 30 кв. м, при оценке использования упакованных отходов, будет стоить меньше этого проекта более чем на 2100 долларов.
Почему? Связанные отходы недооценивают материалы и оплачивают более низкие ставки оплаты труда за крышку и стартер. Возьмите эту среднюю крышу площадью 30 кв. м и оцените ее в Xactimate™, используя пакетные отходы, затем используйте Autocalc и разбейте крышку и стартер как отдельные позиции. Разница составляет 2161 доллар.
Цены на Xactimate™ для рынка DFW на январь 2023 г., используемые, например, выше
При заказе материалов

Значительные скрытые затраты.
Отчет о восстановлении AI с крыши
Заказ материалов на основе объема убытка приведет к нехватке более 75% времени. Какова стоимость поездки к продавцу материалов для получения дополнительных материалов? Какова цена упущенной выгоды за время, потраченное торговым представителем или менеджером проекта, который мог бы заниматься чем-то продуктивным? Сколько стоит остановка работы? Какова стоимость работы, переносящей дополнительный день? Это реальные затраты и составляют десятки и сотни тысяч долларов в год для среднего подрядчика.
Используйте отчет Restoration AI Waste Report, чтобы определить правильное количество материалов для заказа. Приложения «Материал» и «Заказ на работу» будут автоматически использовать эти номера для отправки ваших заказов продавцам материалов и кровельным бригадам. Дополнительный инструмент поможет Подрядчику получить оплату за правильное количество материалов и других элементов работы, которые были пропущены или упущены из виду. А инструмент «Счет-фактура» позволит легко и быстро получать оплату в полном объеме.
«Мы всегда оценивали, используя упакованные отходы». говорят большинство монтажников
Конечно, они сказали бы, что это экономит их работодателям сотни миллионов долларов в год. Связанные отходы восходят к временам, когда большинство крыш устанавливалось с использованием черепицы с 3 вкладками. Крышка и стартер также были изготовлены из вырезанной черепицы с 3 выступами. На сегодняшний день ламинированная черепица является преобладающим кровельным материалом, при этом используются специальные материалы для покрытия и исходных материалов.
Разное
Навигация по записям
« Нивелир для пола: Наливной пол ЕС Нивелир, 20 кг купить недорого в интернет-магазине отделочных и строительных материалов Бауцентр
Чем обшить дом изнутри: Чем обшить стены в деревянном доме внутри помещения »
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск
Search for:
Рубрики
Виды
Виды отопления
Заливка
Ленточный фундамент
Советы строителя
Столбчатый фундамент
Строение
Фундамент
Разное
© 2024 SeaSide-Home
Карта сайта
