Расширительный бак. Расчёт объёма. Как быстро и правильно рассчитать объём расширительного бака

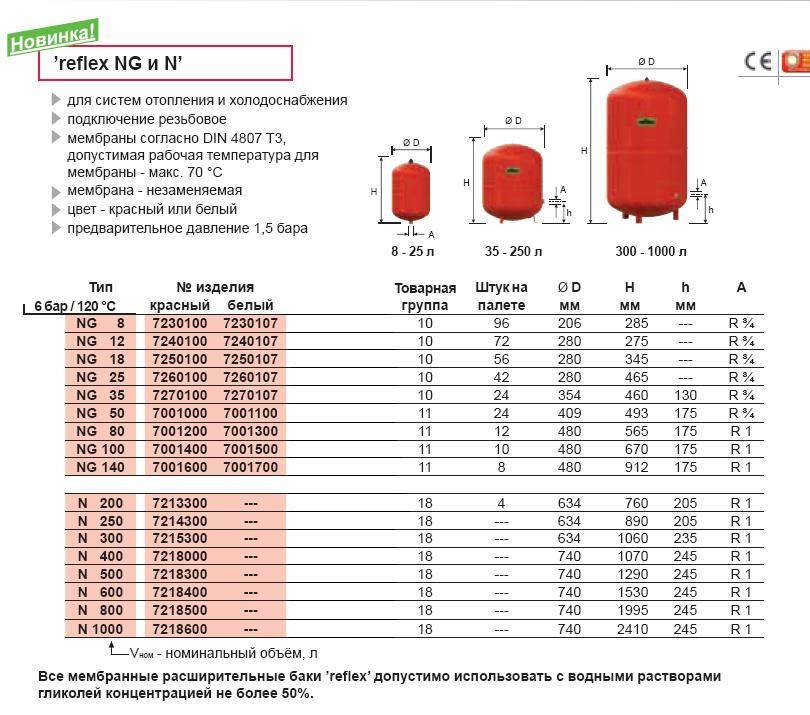

При обустройстве системы отопления важно правильно подобрать расширительный бак. Часто возникают сомнения: не слишком ли маленький? или, наоборот — зачем такой большой? Ведь, действительно, бывают баки на 5-8 литров, а бывают и на 300, 500, 1000 и больше! Кстати, вся размерная сетка представлена на нашем сайте в разделе Расширительные баки для отопления.

Давайте вместе разберемся, имеет ли размер значение?

Вспомним, для чего нужен в отопительной системе расширительный бачок. Расширительная ёмкость служит для компенсации изменения объёма воды или другого теплоносителя в замкнутых системах отопления и обеспечения постоянного давления. Другими словами, в расширительный бак поступает излишний объем горячей воды, образовавшийся вследствие нагрева. Бачок принимает на себя избыток воды, тем самым обеспечивая безопасность элементам системы и снижая потребление энергии.

Как устроен расширительный бак?

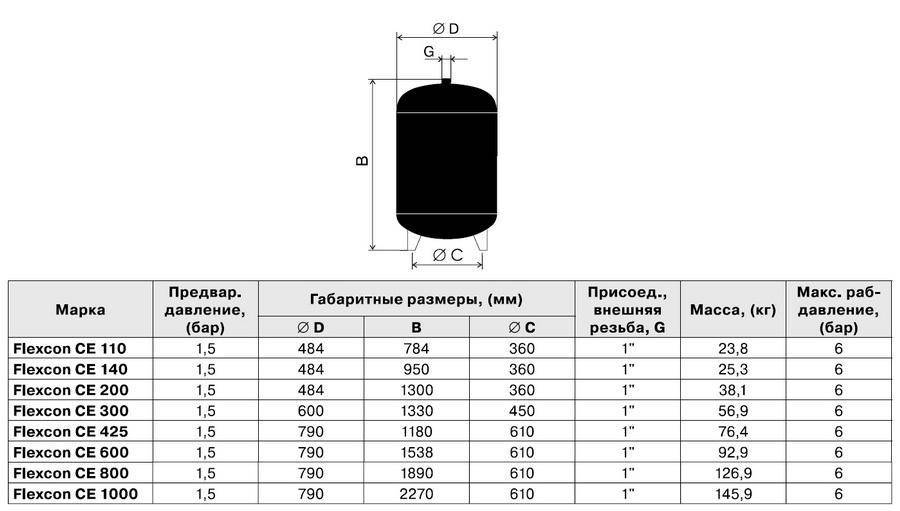

Бак представляет собой завальцованный или сварной металлический корпус  с каучуковой мембраной-диафрагмой внутри. Конструктивно это может быть бачок на ножках или без них, горизонтального или вертикального исполнения.

На заводе-изготовителе в бак закачивается определенное количество воздуха или другого нейтрального газа. Это называется предустановленным заводским давлением, его значение указано на табличке с характеристиками бака. Предустановленное давление давит на диафрагму изнутри. При нагревании вода расширяется, но в замкнутом контуре ей некуда деться и она давит на мембрану. В результате вода поступает внутрь бака, а в системе отопления освобождается дополнительное пространство. При снижении температуры  давление сжатого воздуха выталкивает остывшую воду обратно в трубопровод. Таким образом расширительный бак поддерживает в системе отопления постоянное давление.

Теперь, вспомнив теорию, можно перейти к практике. Возможно, формула расчета кому-то покажется сложной. Поэтому мы в этой статье предлагаем Вашему вниманию также таблицу приближенных объёмов расширительного бака для отопления

Формула расчета

V=e*C/(1-((Pпред+1)/(Pмакс+1)))

где

V — объём расширительного бака (в литрах)

e — коэффициент расширения воды

C — объём воды в системе (в литрах)

Р пред — предустановленное давление воздуха в баке (бар)

Р макс — максимальное давление в системе (бар)

Опытные монтажники советуют выбирать расширительный бак объёмом 8-10% от системы отопления

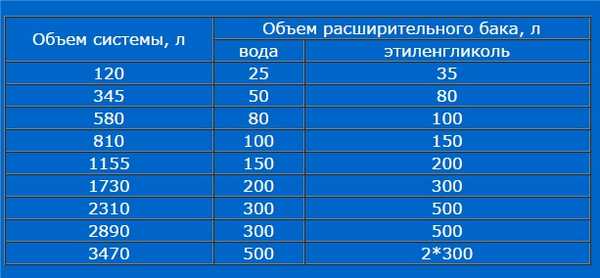

Для Вашего удобства приводим таблицу, которая поможет Вам приближенно определить  объём расширительного бака для Вашей системы отопления

(Р пред) Предустановленное давление воздуха в баке (бар)(Р макс) Давление в системе (бар)(С) Объём воды в системе (л)Ориентировочный объём ёмкости (в литрах) в зависимости от max рабочей температуры
0,51,010034,76,7911,514,317,3
0,51,51001,93,04,25,67,28,910,8
0,52,01001,52,43,44,55,77,18,6
0,52,51001,32,12,93,95,06,27,6
1,01,530011,417,725,233,743,1

53,5

64,8
1,02,03006,810,615,120,225,932,138,9
1,02,53005,38,311,815,720,125,030,2
1,03,03004,57,110,113,517,221,425,9
1,52,550013,220,729,439,350,362,475,6
1,53,050010,115,822,429,938,347,557,6
1,53,55008,513,318,925,232,340,148,6
1,54,05007,611,816,822,428,735,743,2
2,03,0100030,347,367,289,8115142,6172,7
2,04,0100018,929,542,056,171,989,1108
2,05,0100015,123,633,644,957,571,386,4
2,06,0100013,220,729,439,350,362,475,6
Максимальная рабочая температура (°С)40506070809099
(е) Коэффициент расширения воды при изменении температуры на 10 °С0,0080,0120,0170,0220,0290,0360,043

Просим обратить внимание, что этот расчет действителен при соблюдении некоторых условий.

Во-первых, расширительный бак и предохранительный клапан должны находиться на одном уровне.

Во-вторых, рабочая жидкость для данного расчета — вода. Для смеси воды и гликоля расчет будет отличаться с учетом коэффициента вязкости рабочей жидкости

В третьих, максимальное рабочее давление должно быть, по крайней мере, равным максимальному давлению в системе (давление может быть отрегулировано предохранительным клапаном)

Надеемся, что эта таблица поможет Вам корректно подобрать объём бака для отопления, который подойдет именно Вашей системе  отопления. Помните, что лучше немного больше, чем меньше.

Хотелось бы немного остановиться на месте расположения расширительного бака в замкнутой системе отопления

Схема автономного отопления: основные элементы системы

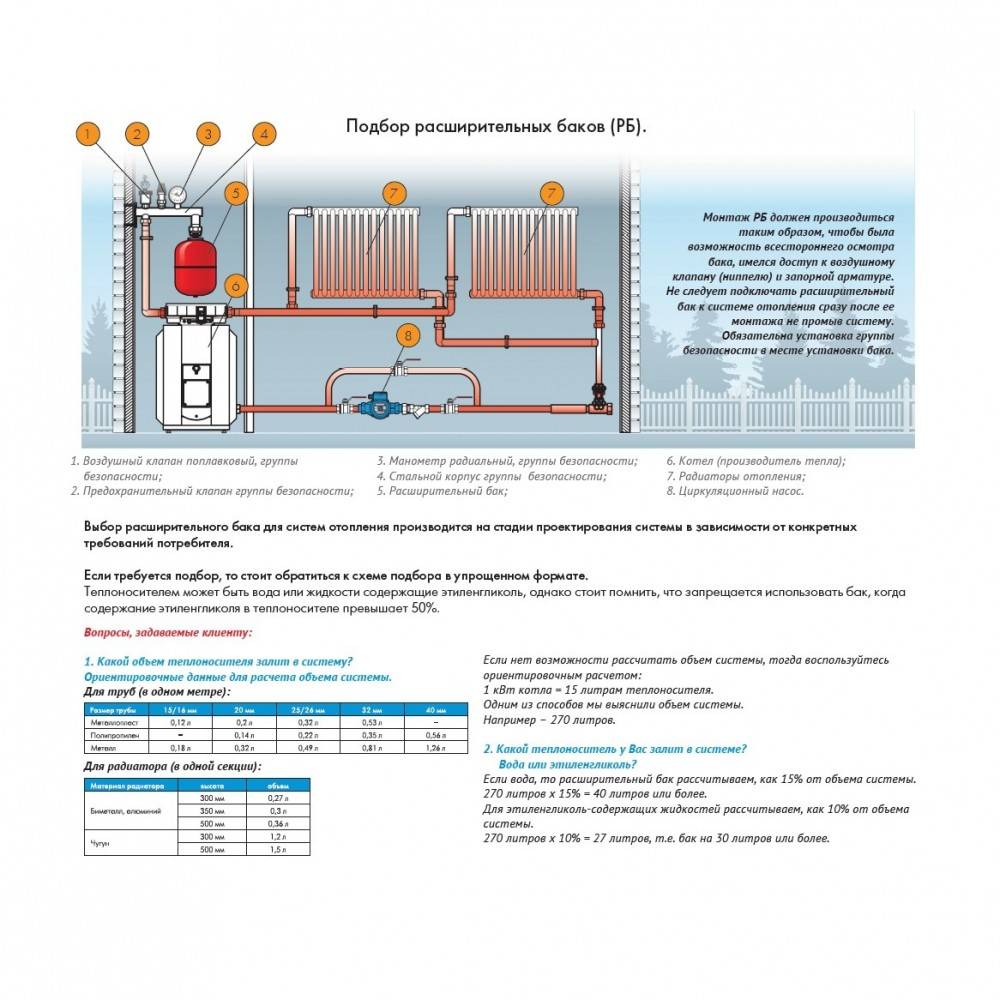

Для того, чтобы сделать систему отопления частного дома, в первую очередь необходимо создать схему с указанием всех основных элементов системы и материалов, которые будут использоваться. Тут приводим базовую схему расположения компонентов контура отопления

Элементы, которые будут использоваться в системе отопления, могут отличаться в зависимости от проекта, но основная их часть понадобится в любом случае

КОТЕЛ — может быть газовый, твердотопливный или электрический

ЦИРКУЛЯЦИОННЫЙ НАСОС — толкает воду от котла к потребителю (радиаторам, контурам теплого пола и т. п.)

РАСШИРИТЕЛЬНЫЙ БАК — нужен для компенсации расширения теплоносителя вследствие его нагрева в закрытых системах отопления

ОБРАТНЫЙ КЛАПАН — служит для предотвращения движения воды в обратном направлении

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН — позволяет «сбросить пар» от перегретого теплоносителя

ВОЗДУХООТВОДЧИК — предотвращает завоздушивание системы отопления, продлевает срок службы насоса и других элементов системы отопления

МАНОМЕТР — позволяет контролировать текущее давление в системе

СМЕСИТЕЛЬНЫЙ КЛАПАН или попросту ТРОЙНИК — соединяет контур системы

ЗАДВИЖКА или КРАН — нужна для перекрытия системы отопления в необходимых местах. Для удобного демонтажа элементов системы для ремонта или диагностики советуем использовать краны с быстросъёмными накидными гайками (кран-американка)

Также может пригодится РЕДУКТОР ДАВЛЕНИЯ, СМЕСИТЕЛЬ-ТЕРМОСТАТ, АНТИКОНДЕНСАЦИОННЫЙ КЛАПАН и другие элементы

На приведенной схеме арматурные и контрольные элементы расположены по отдельности. Но для удобства пользователя промышленность выпускает так называемую арматуру в сборе. Для примера приведем:

группа безопасности котла — сборный сепаратор воздуха, укомплектованный воздухоотводчиком. предохранительным клапаном и манометром

сборный коллектор равномерного распределения теплоносителя и контроля уровня тепла в системе теплого пола

На нашем сайте представлен широкий выбор циркуляционных насосов для бытового и промышленного использования разных производителей. Особое внимание хочется уделить циркуляционным насосам от датского «короля насосов» Grundfos». У нас есть как стандартные трехсткоростные, так и энергосберегающие насосы со встроенным частотным преобразователем. Энергосберегающими насосы Grundfos названы не зря — они действительно существенно экономят потребление электроэнергии, которая дорожает с каждым днем. Например насос Грундфос ALPHA1 L 25-60 потребляет всего от 4 до 45 Вт в зависимости от выбранного режима работы.

Также можно выбрать расширительный бак итальянских производителей Zilmet, Aquasystem Elbi или Imera нужного Вам объема. Как это делать, Вы уже знаете из формулы расчета в начале этой статьи.

Если Вам нужна дополнительная консультация по подбору объёма расширительного бака для отопления, обращайтесь в наш отдел продаж. Мы с удовольствием ответим на все Ваши вопросы и окажем помощь в выборе бака и других комплектующих системы отопления.
