Расчет секций радиаторов отопления по площади: Как произвести расчет секций радиаторов отопления

Содержание

Точный расчет количества радиаторов (секций) отопления

Подсчитать количество необходимых секций для осуществления отопления нужной вам площади вы легко можете с помощью специального калькулятора на сайте. Стоит отметить, что данные с этого калькулятора могут быть не совсем достоверные. Наиболее точные данные для расчета можно произвести исключительно вручную с учетом каждого помещения.

Наиболее простые способы рассчитать секции в вашем жилище.

Первый вариант. Составление данных исходя из объема необходимой комнаты.

Данный способ обозначен в СНиП и наиболее хорошо подходит для стандартного типа жилья. В основе этого способа: вы берете 41 Вт на 1 метр в кубе той площади, которую вы планируете отапливать. Чтобы правильно рассчитать и узнать сколько секций вам требуется, вы должны поделить весь объем необходимой для отопления комнаты на мощность отпаивания 1 секции. Последняя составляющая обязана быть указан в прилагаемой документации к радиатору.

Второй вариант. Расчет исходя из всей площади нужной вам комнаты.

В данном способе вы уже берете не 41, а 100 Вт мощности на 1 метр кубический нужной комнаты. Стоит заметить, что данный способ подойдет для помещений, где потолки ниже 2.5 метров. Для того, чтобы узнать сколько нужно секций для полноценного топления вашего жилого помещения, вам необходимо поделить всю площадь комнаты на мощность 1 секции. Последний параметр должен быть указан в тех. документах радиатора.

Образец того, как правильно вычислить сколько требуется секций для вашего помещения.

N=S/P*100, где:

N — то число, которое указывает необходимое количество секций. Если число получилось нецелое, то его нужно округлить.

S — общая площадь необходимого помещения в кубических метрах.

P — Вт одной секции, то есть ее теплоотдача.

Для данного вычисления отметим несколько особенностей. К примеру, если к необходимой вам комнате еще прилегает балкон, или она располагается в угловой части здания, или есть несколько окон, то лучшим вариантом к полученному результату прибавить примерно 20 процентов. При получении дробного конечного результата, округлите итоговую цифру в большую сторону.

Стоит также отметить: данный результат подразумевает самые лучшие условия. Имеется в виду, что в вашем помещении нету иных потерь тепла, система отопления идеально и без перебоев работает, а окна и двери не допускают утечки тепла. Если брать более реалистичные условия, то вам стоит рассчитывать на большее количество необходимых секций. Также стоит отметить, что данные способы вычисления весьма условны и не берут в оборот дополнительные детали, такие как сохранения тепла окнами и толщина стен вашего жилого помещения. Данные факторы могут оказать значительное влияние и их обязательно следует учитывать при вычислениях.

Как правильно и максимально точно узнать сколько требуется секций именно для вашего типа жилья.

Варианты расчета секций, которые указывались выше больше всего подходят на стандартных квартирах с наиболее распространенными параметрами. С помощью тех простых способов получить необходимый результат для новых видов квартир и домов просто невозможно. Для более точного расчёта вам необходимо использовать данную формулу:

КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

Основу составляет расчёт в 100 Вт на квадратный метр, однако площадь помещения в данной формуле имеет несколько дополнительных параметров о которых и пойдет речь:

K1 — параметр, который отвечает за остекление проемов окон:

двойное остекление: 1.27;

двойной стеклопакет: 1.0;

тройной стеклопакет: 0.85;

K2 — параметр, который отвечает за теплоизоляцию стен:

Плохой уровень: 1.27;

Средний уровень: 1.0;

Высокий уровень: 0.85;

K3 — параметр соотношения окна и пола в комнате:

50 процентов: 1.2;

40 процентов: 1.1;

30 процентов: 1.0;

20 процентов: 0.9;

10 процентов: 0.8;

K4 — параметр вычисления среднего уровня температуры в помещении в самую холодную неделю года:

−35°C: 1.5;

−25°C: 1.3;

−20°C: 1.1;

−15°C: 0.9;

-10°C: 0.7;

K5 — параметр корректировки тепла с соответствием количество стен снаружи:

1: 1. 1;

2: 1.2;

3: 1.3;

4: 1.4;

K6 — параметр, который отвечает за учет комнаты, которая располагается выше:

Холодное: 1.0;

Отапливаемое: 1.0;

Отапливаемое жилое: 1.0;

K7 — параметр, который отвечает за высоту потолков(в метрах):

2.5: 1.0;

3.0: 1.05;

3.5: 1.1;

4.0: 1.15;

4.5: 1.2;

Данная формула позволяет наиболее точно рассчитывать количество необходимых для отпаивания вашей комнаты секций. Чтобы узнать требуемое число секций радиаторов, поделите итоговый результат на мощность 1 секции. Последний вариант расчета учитывает многие особенности вашего помещения и позволяет наиболее точно и объективно произвести все расчёты. Для современного жилья, которое отличается от традиционных моделей лучше всего использовать именно эту формулы для расчёта, так как она учитывает многие особенности и дополнительные детали вашей системы отопления, которые могут оказать итоговое значения при конечном расчете.

Расчет секций радиаторов: по площади, объему помещений

Радиаторы отопления являются распространенными отопительными приборами. Их устанавливают для экономного расхода газа и для создания комфортного температурного режима в доме. Выбирая качественный радиатор, необходимо учитывать его мощность, материалы изготовления, производителя, стоимость. Перед покупкой отопительного оборудования важно произвести расчет количества секций для радиаторов.

Содержание

  • Расчет радиаторов отопления по площади
  • Как посчитать секции радиатора по объему помещения
  • Корректировка результатов
  • Расчет разных типов радиаторов
  • Зависимость мощности радиаторов от подключения и места расположения
  • Определение количества радиаторов для однотрубных систем

Расчет радиаторов отопления по площади

Расчет количества секций батарей проводится для конкретных целей:

  • Экономической выгоды.
  • Комфортного температурного режима в доме.

Сделать расчет радиатора по площади довольно легко. Для этого применяются разные методики, но суть у них одна — определить тепловые потери помещения и рассчитать количество отопительных приборов, которые справятся с этими потерями.

Самые простые методы позволяют добиться приблизительных данных, а при точном расчете используются специальные коэффициенты, учитывающие особенности помещения (угловая комната, наличие дверей, окон, выход на лоджию).

Популярными способами расчета радиаторов являются:

  • На 1 квадратный метр необходимо 100 Ватт тепла. Из этой формулы легко сделать расчет необходимого количества батарей.
  • Расчет при помощи тепловизора. Это устройство четко зафиксирует, в каких местах в помещение происходят максимальные теплопотери, позволит определить, чем они спровоцированы (трещина в стене, недочеты ремонта).

Высчитывая количество необходимых батарей для помещения, учитываются такие факторы, как:

  1. Потери тепла в помещении.
  2. Мощность секций радиаторов.

Очень важно учитывать высоту потолков, количество оконных и дверных проемов, так как через них выходит большое количество тепла.

Как посчитать секции радиатора по объему помещения

Подсчитывая количество секций батареи для обогрева помещения по площади, стоит учитывать, что чем больше площадь комнаты, тем больше радиаторов необходимо в ней установить. Если в квартире индивидуальная система отопления, потребуется учитывать и то, что чем больше батарей вы установите, тем большее количество теплоносителей будет циркулировать в системе.

Следовательно, у вас будут большие финансовые затраты на поддержание комфортной температуры в доме. Если же речь идет о центральной системе отопления, которые встречаются в городских квартирах, этот показатель можно не учитывать.

Просчитав тепловые потребности помещения, можно легко рассчитать число необходимых батарей.

В паспорте отопительного прибора обязательно должен указываться объем тепла, который он способен обеспечить.

Получившийся показатель необходимого количества секций можно округлить до меньшего или большего значения. Если комната находится между другими помещениями, показатель округляется к меньшему значению, если помещение является угловым или в нем расположено огромное окно, показатель округляется до большего значения.

Как показывает практика, люди просчитывают количество секций батарей по формуле 100 Ватт на 1 кв.м. Несмотря на то, что данная система довольно простая, у нее есть свои недостатки. Не все учитывают толщину стен постройки, высоту потолков, утеплено здание или нет, и множество других факторов.

Также стоит учесть и то, что если жилая постройка располагается в регионе с холодным климатом в зимнее время, то на 1 кв. м требуется большее количество энергии — от 150 и до 200 Вт. Данный метод расчета можно считать условным, а для более точного значения вносятся определенные корректировки.

Ориентируясь на данную методику расчета, следует учесть все показатели площади с учетом высоты потолков. Это позволит более точно определить, какое количество тепла необходимо для помещения, чтобы прогреть воздух до подходящей температуры. Согласно нормам СНиПа, расчет отопительного оборудования определяет оптимальное количество тепла, отталкиваясь от следующих факторов:

  • На 1 кубический метр воздуха в помещениях панельного типа необходимо 41 Вт.
  • Для кирпичных построек этот показатель составляет 34 Вт.

Корректировка результатов

Чтобы получить точный результат, потребуется учесть все факторы, влияющие на увеличение или уменьшение потерь тепла. К этим факторам относятся:

  • Толщина и используемый материал при строительстве стен.
  • Размеры окон.
  • Утеплен дом или нет.
  • Тип остекления помещения.
  • Количество торцевых стен.

Все значения потерь тепла необходимо умножить на определенные коэффициенты.

В зависимости от размеров окон и типа, их остекления теплопотери варьируется в пределах — 15-35% тепловой энергии. В связи с этим предусматривается два коэффициента:

  1. Остекление по стандартным нормам — двойные рамы — 1, 27, двухкамерные стеклопакеты — 1,0, трехкамерные стеклопакеты — 0, 85.
  2. Соотношения площади окон и пола: 50% — 1,2, 40% — 1,1, 30% — 1,2.

Что касается теплопотерь через стены, то они составляют 20-30%. Здесь при расчете потребуется выяснить степень из теплоизоляции, количество внешних стен, материалы их изготовления. Для этого применяют такие коэффициенты:

  • Степень теплоизоляции: хорошая — 0,8, отсутствующая (недостаточная) — 1, 27, нормой считается кирпичная стена, сооруженная в 2 кирпича.
  • Количество внешних стен: 3 — 1,3. 2-1,2, 1-1,1.

Также на потерю тепла влияет и то, отапливается или нет помещение, расположенное сверху. Здесь применяются следующие коэффициенты:

  1. При наличии неотапливаемого чердака — 1.
  2. При отапливаемом чердаке — 0,9.
  3. При наличии отапливаемом помещении сверху (квартира соседа) — 0,7.

Рассчитывая количество секций батарей, учитываются специфические параметры помещения и климатические особенности региона, в которых располагается дом или квартира.

Если проводить расчет по площади комнаты с потолками нестандартной высотой, необходимо использовать пропорциональное увеличение или уменьшение коэффициента: фактическую высоту потолка необходимо поделить на стандартную высоту 2,7 м.

Если теплопотери здания рассчитывать через фундамент, чердак или кровлю, получившийся результат следует увеличить на 50%.

Также подкорректировать расчет можно, исходя из климатических условий в зимнее время года:

  • -30 градусов тепла — 1,5.
  • -25 градусов тепла — 1,3.
  • -20 градусов тепла — 1,1.
  • -15 градусов тепла — 0,9.
  • -10 градусов тепла — 0,7

Благодаря вышеперечисленным корректировкам можно максимально точно рассчитать нужное количество батарей для помещения, которые обеспечат комфортные условия проживания.

Расчет разных типов радиаторов

При планировании установки стандартных секционных радиаторов, определить их число не составит особого труда, так как вам будут известны технические характеристики выбранных отопительных приборов и их тепловая мощность.

Если в паспорте изделия вместо мощности производитель укажет расход жидкости теплопотери, рассчитывается мощность: 1 литр теплоносителя равен 1 кВт мощности.

Если вы еще не определились, какие батареи будете устанавливать в доме, потребуется учесть, что большое значение имеет материал изготовления. Следовательно, у продукции, изготовленной из чугуна, алюминия или стали, будет разная тепловая мощность. Одна секция стандартного по размерам радиатора будет излучать такое количество тепла:

  1. Чугунные батареи — 145 Вт.
  2. Биметаллические радиаторы — 185 Вт.
  3. Алюминиевые — 190 ВТ.

При выборе нестандартных габаритов, необходимо будет внести коррективы. При этом стоит учитывать, что чем меньше высота прибора, тем ниже у него мощность.

Зависимость мощности радиаторов от подключения и места расположения

Также мощность отопительных приборов напрямую зависит и от типа подключения батареи. Идеальным вариантом является диагональный тип подключения радиатора. В таком случае потери тепловой мощности будут отсутствовать. А при боковом подключении теплопотери будут достигать 22%. У остальных типов подключения будут наблюдаться средние потери тепла.

Важно: мощность батареи будет уменьшаться при наличии загромождающих конструкций (подоконников, сетчатых экранов).

Определение количества радиаторов для однотрубных систем

Все вышеперечисленные примеры относись к батареям, подключенным к двухтрубной системе отопления. Расчет количества батарей для однотрубной системы будет немного отличаться. Мощность прибора в обеих системах отопления рассчитывается одинаково.

В однотрубных системах число и размеры батарей стоит увеличивать, учитывая их отдаленность от места входа в систему теплоносителя.

Подводя итоги, стоит отметить, что приблизительный расчет количества радиаторов для отопительной системы рассчитать можно довольно легко. При этом необходимо учитывать все влияющие факторы: вид подключения, размеры комнат, другие специфические характеристики. При правильном подсчете нужного количества батарей, в вашем доме всегда будет тепло и уютно — даже в самую стуженую зиму.

Расчет радиаторов отопления по площади

Существует несколько методов расчета количества радиаторов, но суть их одна: узнать максимальные теплопотери в помещении, а затем рассчитать количество отопительных приборов, необходимых для их компенсации.

Существуют различные методы расчета. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применять коэффициенты, позволяющие учесть имеющиеся «нестандартные» условия каждой конкретной комнаты (угловая комната, выход на балкон, окно во всю стену и т. д.). Есть более сложный расчет по формулам. Но на самом деле это те же коэффициенты, только собранные в одну формулу.

Есть еще один способ. Он определяет фактические потери. Специальный прибор – тепловизор – определяет реальные теплопотери. И на основании этих данных рассчитывают, сколько нужно радиаторов для их компенсации. Еще одним плюсом этого метода является то, что тепловизор четко показывает, где наиболее активно отводится тепло.

Это может быть брак в работе или стройматериалах, трещина и т. д. Так что заодно можно и поправить дело.

Расчет радиаторов отопления по площади

Самый простой способ. Рассчитайте количество тепла, необходимое для отопления, исходя из площади помещения, в котором будут установлены радиаторы. Вы знаете площадь каждой комнаты, а потребность в тепле можно определить по строительным нормам СНиП:

  • для средней климатической зоны на обогрев 1м 2 жилой площади требуется 60-100Вт;
  • для помещений выше 60 o требуется 150-200Вт.

На основании этих норм можно рассчитать, сколько тепла потребуется вашему помещению. Если квартира/дом находится в средней климатической зоне, для обогрева площади 16м 2 потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, то считаем, что требуется 100Вт. Хотя, если вы живете на юге средней климатической зоны и зимы у вас мягкие, считайте 60Вт.

Запас мощности в обогреве нужен, но не очень большой: с увеличением количества требуемой мощности увеличивается количество радиаторов. И чем больше радиаторов, тем больше охлаждающей жидкости в системе. Если для тех, кто подключен к центральному отоплению, это некритично, то для тех, кто имеет или планирует индивидуальное отопление, большой объем системы означает большие (дополнительные) затраты на нагрев теплоносителя и большую инерционность системы (заданная температура менее точно поддерживается). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, мы можем узнать, сколько секций потребуется. Каждый из отопительных приборов может выделять определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят ее на мощность радиатора. В результате получается необходимое количество секций для восполнения потерь.

Рассчитаем количество радиаторов на одно помещение. Мы определили, что требуется 1600 Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9.411 шт. Вы можете округлить в большую или меньшую сторону на свое усмотрение. Меньший можно закруглить, например, на кухне — дополнительных источников тепла достаточно, а больший лучше в комнату с балконом, большим окном или в угловую комнату.

Система проста, но недостатки очевидны: высота потолков может быть разной, не учитывается материал стен, окон, утепление и ряд других факторов. Так что расчет количества секций радиаторов отопления по СНиП ориентировочный. Для точного результата необходимо внести коррективы.

Как рассчитать секции радиаторов по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь весь воздух в помещении нужно прогреть. Так что такой подход оправдан. И в этом случае техника похожа. Определяем объем помещения, а затем по нормам выясняем, сколько тепла необходимо для его обогрева:

Рассчитаем все для той же комнаты площадью 16м 2 и сравним результаты. Пусть высота потолка будет 2,7м. Объем: 16*2,7=43,2м 3.

  • В панельном доме. Теплоты, необходимой для обогрева 43,2м 3 * 41В = 1771,2Вт. Если взять все те же секции мощностью 170Вт, то получим: 1771Вт / 170Вт = 10,418 шт. (11 шт.).
  • В кирпичном доме. Теплоты необходимо 43,2м 3 * 34Вт = 1468,8Вт. Считаем радиаторы: 1468,8Вт / 170Вт = 8,64шт (9шт).

Как видите, разница получается достаточно большая: 11 штук и 9 штук. Причем при расчете по площади получилось среднее значение (если округлить в ту же сторону) — 10 шт.

Корректировка результатов

Для того, чтобы получить более точный расчет, необходимо учесть как можно больше факторов, уменьшающих или увеличивающих теплопотери. Это то, из чего сделаны стены и насколько хорошо они утеплены, какого размера окна и какое на них остекление, сколько стен в помещении выходит на улицу и т. д. Для этого существуют коэффициенты, по которым найденные значения теплопотерь помещения необходимо перемножить.

Окно

На долю окон приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размера окна и от того, насколько хорошо оно утеплено. Следовательно, есть два соответствующих коэффициента:

  • отношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и крыша

Для учета потерь важны материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • Кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточно (отсутствует) — 1,27
  • хорошо — 0,8

Наружные стены:

  • внутренние помещения — без потерь, коэффициент 1,0
  • один — 1,1
  • два — 1,2
  • три — 1,3

Величина тепловых потерь зависит от того, отапливается ли помещение сверху. Если сверху находится отапливаемое жилое помещение (второй этаж дома, другая квартира и т.п.), понижающий коэффициент равен 0,7, если отапливаемый чердак – 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет производился по площади, а высота потолка нестандартная (за стандарт принимается высота 2,7 м), то применяется пропорциональное увеличение/уменьшение с использованием коэффициента. Считается легким. Для этого делим реальную высоту потолков в помещении на нормативные 2,7 м. Вы получаете нужный коэффициент.

Рассчитаем например: пусть высота потолка 3,0 м. Получаем: 3,0м / 2,7м = 1,1. Это означает, что количество секций радиатора, рассчитанное по площади данного помещения, необходимо умножить на 1,1.

Все эти нормы и коэффициенты определены для квартир. Чтобы учесть теплопотери дома через крышу и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома равен 1,5. 0,7

  • -15 o С — 0,9
  • -20 o С — 1.1
  • -25 o С — 1,3
  • -30 o С — 1,5
  • Сделав все необходимые настройки, вы получите более точное количество радиаторов, необходимое для обогрева помещения с учетом параметров помещения. Но это далеко не все критерии, влияющие на мощность теплового излучения. Есть и технические тонкости, о которых мы поговорим ниже.

    Расчет разных типов радиаторов

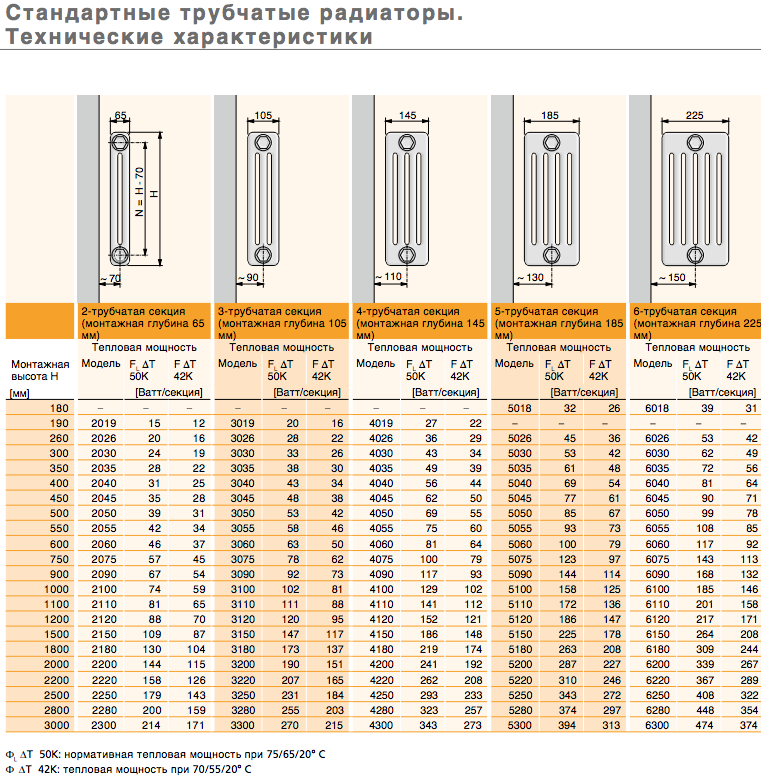

    Если вы собираетесь установить секционные радиаторы стандартного размера (с осевым расстоянием 50 см по высоте) и уже выбрали материал, модель и необходимый размер, то не должно быть сложность в подсчете их количества. Большинство авторитетных фирм, поставляющих хорошее отопительное оборудование, имеют на своем сайте технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то его просто перевести в мощность: расход теплоносителя в 1л/мин примерно равен мощности 1кВт (1000Вт).

    Осевое расстояние радиатора определяется высотой между центрами отверстий для подачи/отвода охлаждающей жидкости

    Чтобы облегчить жизнь покупателям, на многих сайтах установлена ​​специально разработанная программа-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. И на выходе у вас есть готовый результат: количество секций этой модели в штуках.

    Но если вы просто думаете о возможных вариантах, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Способ расчета количества секций биметаллических радиаторов ничем не отличается от расчета алюминиевых, стальных или чугунных. Разной может быть только тепловая мощность одной секции.

    • алюминий — 190 Вт
    • биметаллический — 185 Вт
    • чугун
    • — 145Вт.

    Если вы просто раздумываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем простейший расчет секций биметаллических радиаторов отопления, учитывающий только площадь помещения.

    При определении количества отопительных приборов из биметалла типоразмера (расстояние между центрами 50см) принимают, что одна секция может отапливать 1,8м 2 площади.

    Тогда для комнаты 16м 2 нужно: 16м 2 / 1,8м 2 = 8,88 шт. Округляем — нам нужно 9разделы.

    Одинаково для чугунных и стальных ограждений. Нам нужны только нормы:

    • Радиатор биметаллический — 1,8м 2
    • алюминий — 1,9-2,0 м 2
    • чугун — 1,4-1,5м2.

    Эти данные относятся к секциям с межосевым расстоянием 50 см. Сегодня в продаже есть модели самой разной высоты: от 60см до 20см и даже ниже. Модели 20см и ниже называются бордюрами. Естественно, их мощность отличается от указанной стандартной, и если вы планируете использовать «нестандартную», вам придется внести коррективы. Либо ищите паспортные данные, либо считайте сами. Мы исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты площадь устройства уменьшается, а, следовательно, пропорционально уменьшается и мощность. То есть нужно найти отношение высот выбранного радиатора к эталону, а затем с помощью этого коэффициента скорректировать результат.

    Для наглядности рассчитаем площадь алюминиевых радиаторов. Комната та же: 16м 2 . Считаем количество секций стандартного размера: 16м 2 / 2м 2 = 8шт. Но мы хотим использовать небольшие секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см / 40см = 1,25. А теперь корректируем количество: 8шт * 1,25 = 10шт.

    Коррекция в зависимости от режима работы системы отопления

    Изготовители в паспортных данных указывают максимальную мощность радиаторов: в высокотемпературном режиме использования — температура теплоносителя на подаче 90°С, в обратке — 70°С (обозначается 90/70), в помещении должно быть 20°С. Но в таком режиме современные системы отопления работают очень редко. Обычно режим средней мощности 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что расчет нуждается в корректировке.

    Для учета режима работы системы необходимо определить разницу температур системы. Температурный напор – это разница между температурой воздуха и нагревателей. При этом температура нагревателей считается средним арифметическим между значениями подачи и обратки.

    Чтобы было понятнее, рассчитаем чугунные радиаторы отопления на два режима: высокотемпературный и низкотемпературный, сечения стандартного размера (50см). Помещение то же: 16м 2 . Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2 . Следовательно, нам нужно 16м 2 / 1,5м 2 = 10,6 шт. Округление — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем разницу температур для каждой из систем:

    • высокотемпературный 90/70/20-(90+70)/2-20=60 о С;
    • низкотемпературный 55/45/20 — (55 + 45)/2-20 = 30 о С.

    То есть, если используется низкотемпературный режим работы, для обеспечения помещения теплом потребуется в два раза больше секций. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Батарея получается большая. Это, кстати, одна из причин, по которой данный тип отопительного прибора не рекомендуется использовать в сетях с низкими температурами.

    При этом расчете также может учитываться требуемая температура воздуха. Если вы хотите, чтобы в помещении было не 20°С, а, например, 25°С, просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет для тех же чугунных радиаторов: параметры будут 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С / 55 о С = 1,1. Для обеспечения температуры 25°С необходимо 11шт * 1,1 = 12,1шт.

    Зависимость мощности радиаторов от подключения и расположения

    Помимо всех вышеописанных параметров, тепловыделение радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подводом сверху, в этом случае потери тепла отсутствуют. Наибольшие потери наблюдаются при боковом соединении — 22%. Все остальные средние по эффективности. Примерные процентные значения потерь показаны на рисунке.

    Фактическая мощность излучателя также уменьшается при наличии барьеров. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью закрывает радиатор, то потери составляют 3-5%. При установке сетчатого экрана, не доходящего до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. Но если экран полностью закрывает весь отопительный прибор, его теплоотдача снижается на 20-25%.

    Определение количества радиаторов для однотрубных систем

    Есть еще один очень важный момент: все сказанное справедливо для случая, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. считается гораздо сложнее: там на каждый последующий отопительный прибор подается все более холодная и холодная вода. А если вы хотите посчитать количество радиаторов для однотрубной системы, то нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а затем добавить секции пропорционально падению тепловой мощности для увеличения теплоотдачи батареи в целом.

    Поясним на примере. На схеме показана однотрубная система отопления с шестью радиаторами. Количество батарей определялось для двухтрубной разводки. Теперь нужно сделать регулировку. Для первого нагревателя все остается по-прежнему. Второй снабжается теплоносителем с более низкой температурой. Определите % падения мощности и увеличьте количество секций на соответствующую величину. Картина выглядит так: 15кВт-3кВт=12кВт. Находим процент: падение температуры 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8 штук, то будет на 20% больше — 9или 10 шт. Вот тут-то и пригодится знание помещения: если это спальня или детская, округляйте в большую сторону, если гостиная или другая подобная комната – в меньшую. Также учитываете расположение относительно сторон света: на севере округляете в большую сторону, на юге – в меньшую.

    Этот способ явно не идеален: ведь получается, что последний аккумулятор в ветке должен будет иметь просто огромные размеры: судя по схеме, к его ввод, и на практике удалить его на 100% невозможно. Поэтому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было регулировать теплоотдачу, и таким образом компенсировать падение температура охлаждающей жидкости. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе необходимо увеличивать, причем по мере увеличения расстояния от начала ответвления необходимо устанавливать все больше и больше секций.

    Итоги

    Примерный расчет количества секций радиаторов отопления – дело простое и быстрое. Но осветление, в зависимости от всех особенностей помещения, размера, типа подключения и расположения, требует внимания и времени. Но вы точно можете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

    Тепловая мощность радиатора Формула и калькулятор

    Связанные ресурсы: калькуляторы

    Тепловая мощность радиатора Формула и расчет

    Проектирование и проектирование теплопередачи
    Проектирование и проектирование теплообменника

    Теплопроизводительность радиатора, формула и расчет

    Теплопроизводительность радиатора, конвектора, плинтуса, оребренной трубы Теплораспределительный узел, или лучистая панель, представляет собой силовую функцию разницы температур воздуха в помещении и теплоносителя в агрегате.

    Тепловая мощность указана как:

    q = c ( t s — t a ) n

    Где:

    q = теплопроизводительность, Вт,
    c = константа, определенная в ходе испытаний, также может быть получена от производителя,
    t s = средняя температура теплоносителя, °С. Для горячей воды используется среднее арифметическое температур воды на входе и выходе,
    t a = температура воздуха в помещении, °С. Температура воздуха на высоте 1,5 м от пола обычно используется для радиаторов, а температура поступающего воздуха – для конвекторов, плинтусов и оребренных труб,
    n = показатель степени, равный 1,2 для чугунных радиаторов,
    1.31 для излучения плинтуса,
    1.42 для конвекторов,
    1.0 для панелей потолочного отопления и охлаждения пола,
    1.1 для панелей напольного отопления и потолочного охлаждения.

    Для агрегатов с оребренными трубами n зависит от температуры воздуха и теплоносителя. Поправочные коэффициенты n для преобразования теплопроизводительности при стандартных номинальных условиях в теплопроизводительность при других условиях приведены в таблицах 1.0 и 2.0.

    Таблица 1.0 Поправочные коэффициенты с для различных типов тепловых агрегатов

    Таблица 19.2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, Гл. 36, Табл. 2]

    7

    Давление пара
    (прибл.),
    кПа
    (абсолютный)

    пар
    или
    Температура воды,
    °С

    Радиатор
    Комната
    Темп., °С

    Конвектор
    Температура воздуха, °С

    25

    20

    15

    25

    20

    15

    9,5

    45

    15,8

    55

    0,40

    0,33

    25,0

    65

    0,40

    0,47

    0,54

    0,33

    0,40

    0,47

    38,6

    75

    0,54

    0,61

    0,68

    0,47

    0,54

    0,61

    57,9

    85

    0,68

    0,76

    0,83

    0,61

    0,69

    0,77

    84,6

    95

    0,83

    0,91

    0,99

    0,77

    0,85

    0,93

    120,9

    105

    0,99

    1,07

    1,15

    0,93

    1,02

    1. 11

    169,2

    115

    1,15

    1,24

    1,32

    1.11

    1,20

    1,30

    232,3

    125

    1,32

    1,41

    1,50

    1,30

    1,40

    1,50

    313,4

    135

    1,50

    1,59

    1,68

    1,50

    1,60

    1,70

    415,8

    145

    1,68

    1,77

    1,86

    1,70

    1,81

    1,92

    Таблица 2.0 Поправочные коэффициенты с для различных типов тепловых агрегатов

    Таблица 19. 2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, гл. 36, табл. 2]

    Давление пара
    (прибл.),
    кПа
    (абсолютное)

    пар
    или
    Температура воды,
    °С

    Ребристая труба
    Температура воздуха,
    °С

    Плинтус
    Температура воздуха,
    °С

    25

    20

    15

    25

    20

    15

    9,5

    45

    0,15

    0,21

    0,26

    0,14

    0,19

    0,24

    15,8

    55

    0,26

    0,32

    0,37

    0,24

    0,30

    0,36

    25,0

    65

    0,37

    0,44

    0,50

    0,36

    0,43

    0,49

    38,6

    75

    0,50

    0,57

    0,64

    0,49

    0,56

    0,63

    57,9

    85

    0,64

    0,71

    0,78

    0,63

    0,70

    0,78

    84,6

    95

    0,78

    0,86

    0,94

    0,78

    0,86

    0,94

    120,9

    105

    0,94

    1. 01

    1,09

    0,94

    1,02

    1.11

    169,2

    115

    1,09

    1,18

    1,26

    1.11

    1,20

    1,29

    232,3

    125

    1,26

    1,34

    1,42

    1,29

    1,38

    1,47

    313,4

    135

    1,42

    1,51

    1,60

    1,47

    1,57

    1,66

    415,8

    145

    1,60

    1,69

    1,78

    1,66

    1,76

    1,86

    Примечание : Используйте эти поправочные коэффициенты для определения номинальных мощностей радиаторов, конвекторов, ребристых труб и плинтусов при условиях эксплуатации, отличных от стандартных.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
