Расчет снеговой нагрузки онлайн калькулятор: Расчет снеговой нагрузки, калькулятор расчета снеговой нагрузки

Калькулятор для расчета двускатной крыши с учетом ветровой и снеговой нагрузки

Онлайн-калькулятор двускатной крыши

Выполняется расчет количества материалов для двускатной кровли с помощью виртуального калькулятора в следующем порядке. Арифметические действия происходят в автоматическом режиме после заполнения всех полей в форме. Основными показателями для расчетов являются:

• Вид покрытия для кровли.
• Стропильная система с указанием шага, сорта пиломатериалов.
• Обрешетка — параметры доски и шаг между элементами.
• Расчет нагрузок, снеговой и ветровой, в зависимости от региона и типа местности.

Итог расчетов:

• Для кровли — угол наклона, площадь покрытия, масса материалов, количество рулонов изоляции.
• Для стропил — нагрузка, параметры, количество, масса и объем относительно сечения.

Для обрешетки — ряды общей кровли, шаг между досками, количество и объем досок, примерный

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Результаты расчетов

Крыша:

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Рассчитать стропильную систему двухскатной крыши калькулятор. Расчет стропильной системы крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см) «>

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длина стропил, длина свеса, угол спила, расстояние до запила). Чертежи и размер стропил формируются в режиме реального времени.

Калькулятор осуществляет онлайн расчет длины стропил двускатной крыши. Расчет стропил односкатной крыши выполните другим калькулятором.

В блоке «Укажите размеры» необходимо внести данные крыши, предварительно выбрав подходящие вам единицы измерения. На изображении наглядно показаны все нужные параметры.

Необходимые для расчета стропила размеры:

• Высота крыши — расстояние от уровня «пола» чердака до конька крыши.
• Ширина крыши — расстояние между точками опоры стропил. Обычно это край мауэрлата с внешней стороны стены.
• Свес крыши — расстояние от края стены до края крыши.
• Ширина стропила — ширина стропильной доски (обычно 10 — 15 см).
• Толщина стропила — толщина стропильной доски (обычно 5 см)
• Глубина запила — расстояние от края доски до крайней точки запила (нельзя делать больше 1/3 ширины стропильной доски)

Размечать расстояние от края стропильной доски до запила следует только под углом спила, который Вам дает калькулятор расчета стропил.

Рассчитанные размеры стропил могут незначительно отличаться при строительстве в силу наличия погрешностей на строительной площадке. Пожалуйста, учитывайте этот нюанс и прежде чем изготавливать стропильную систему целиком, изготовьте одну стропилу, которую будете использовать в дальнейшем как шаблон.

На вкладке «3D просмотр » представлена трехмерная модель готового стропила, которую можно рассмотреть со всех сторон: повернуть, переместить, приблизить, уменьшить. Для перемещения модели стропила сначала наведите курсор на модель, зажмите правую кнопку мыши, затем двигайте. Вращение модели стропила происходит зажатой левой кнопкой мыши. Для приближения/отдаления прокручивайте колесо мыши.

Толщина стропила определяется из нагрузок на стропильную систему, от шага между стропилами, от длины стропила и т.д. Для определения толщины стропил воспользуйтесь полезной статьей на нашем сайте Правильный расчет стропильной системы .

Калькулятор стропил двускатной крыши поможет значительно упростить самостоятельные вычисления, определить основные необходимые размеры, а также объем требуемого материала для строительства стропильных ног двускатной кровли.

Хотите произвести расчет стропильной системы быстро, без изучения теории и с достоверными итогами? Воспользуйтесь онлайн калькулятором на сайте!

Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил — залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.

Принять во внимание все изгибы крыши, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон скатов, все аэродинамические коэффициенты, силы воздействия на конструктивные элементы крыши и так далее — рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания — задача не из легких.

Если хотите разобраться досконально — список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета .

Классификация нагрузок

Нагрузки на стропильную систему классифицируются на:

1) Основные :

• постоянные нагрузки : вес самих стропильных конструкций и крыши,
• длительные нагрузки — снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
• переменное кратковременное влияние — снеговое и температурное воздействие по полному расчетному значению.

2) Дополнительные — ветровое давление, вес строителей, гололедные нагрузки.

3) Форс-мажорные — взрывы, сейсмоактивность, пожар, аварии.

Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.

Расчет стропильной системы скатных крыш производится по двум предельным состояниям:

a) Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.

b) Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.

Для более простого расчета применяется только первый способ.

Расчет снеговых нагрузок на крышу

Для подсчета снеговой нагрузки используют такую формулу: Ms = Q x Ks x Kc

Q — вес снегового покрова, покрывающий 1м2 плоской горизонтальной поверхности крыши. Зависит от территории и определяется по карте на рисунке № X для второго предельного состояния — расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).

Для прочностного расчета по первому типу величина нагрузки выбирается соответсвенно району проживания по карте (первая цифра в указанной дроби — числитель), либо берется из таблицы №1:

Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.

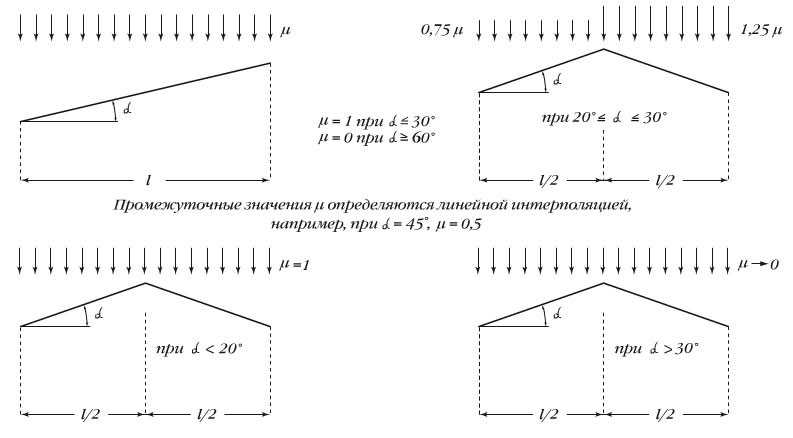

Ks — поправочный коэффициент на угол наклона кровли.

• Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
• Для крыш с углом от 25 до 60, коэффициент берется 0,7.
• Для остальных он равен 1.

Угол наклона крыши можно определить онлайн калькулятором крыши соответствующего типа.

Kc — коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.

Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.

Снег ложится неравномерно. Зачастую с подветренной стороны формируется так называемый снеговой мешок, особенно в местах стыков, изломов (ендова). Следовательно, если вы хотите прочную крышу, делайте шаг стропил минимальным в этом месте, также внимательно относитесь к рекомендациям производителей кровельного материала — снег может обломить свес, если он неправильных размеров.

Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).

Расчет ветровых нагрузок на стропильную систему

С давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.

В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю — поднять с подветренной стороны.

Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько — часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.

Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.

Для подсчета усредненной ветровой нагрузки используют формулу

Mv = Wo x Kv x Kc x коэффициент прочности ,

где Wo — нагрузка ветровая давления, определяемая по карте

Kv — коэффициент поправки ветрового давления, зависящий от высоты здания и местности.

Kc — аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной

Таблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)

Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.

Для упрощения расчета значение C проще взять максимальным, равным 0,8.

Расчет собственного веса, кровельного пирога

Для расчета постоянной нагрузки нужно рассчитать вес кровли (кровельного пирога -смотрите на рисунке X ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1,1 — такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.

Вес кровли складывается из:

1. объем леса (м3), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м3)
2. веса стропильной системы
3. вес 1м2 кровельного материала
4. вес 1м2 веса утеплителя
5. вес 1м2 отделочного материала
6. вес 1м2 гидроизоляции.

Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м3, м2, плотность, толщина, — произвести простые арифметические операции.

Пример: для утеплителя плотностью в 35 кг/м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10м и шириной 1.2м, вес 1 м2 будет равен (0.1 х 1.2 х 10) х 35 / (0.1 х 1.2) = 3.5 кг/м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забывайте сантиметры в метры переводить.

Чаще всего нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м2, которая сама по себе взята запасом.

Еще данные можно взять из таблицы ниже:

	10 — 15 кг/м²
Керамическая черепица	35 — 50кг/м²
Цементно-песчаная черепица	40 — 50 кг/м²
Битумная черепица	8 — 12 кг/м²
Металлочерепица
Профнастил
Вес чернового настила	18 — 20 кг/м²
Вес обрешётки	8 — 12 кг/м²
Вес стропильной системы	15 — 20 кг/м²

Собираем нагрузки

По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м2 крыши.

Расчёт стропильной системы

После сбора основных нагрузок можно уже определить основные параметры стропил.

приходится на каждую стропильную ногу в отдельности, переводим кг/м2 в кг/м.

Считаем по формуле: N = шаг стропил x Q , где

N — равномерная нагрузка на стропильную ногу, кг/м
шаг стропил — расстояние между стропилами, м
Q — рассчитанная выше итоговая нагрузка на крышу, кг/м²

Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.

Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.

• Расчет сечения и толщины стропильной ноги

В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.

Таблица сечений стропил

Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.

На практике при постройке частного жилого дома чаще всего используют для стропил доски сечением 50х150 мм (толщина x ширина).

Самостоятельный расчет сечения стропил

Как уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором — сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.

Размеры пиломатериалов по ГОСТ

Толщину сечения (или высоту) рассчитаем по формуле:

a) Если угол крыши

H ≥ 8,6 x Lm x √(N / (B x Rизг))

b) Если уклон крыши > 30°, стропила изгибаемо-сжатые

H ≥ 9,5 x Lm x √(N / (B x Rизг))

Обозначения:

H, см — высота стропила
Lm, м — рабочий участок самой длинной стропильной ноги
N , кг/м — распределённая нагрузка на стропильную ногу
B, см — ширина стропила
Rизг , кг/см² — сопротивление древесины изгибу

Для сосны и ели Rизг в зависимости от сорта древесины равен:

Важно проверить, не превышает ли прогиб разрешенной величины.

Величина прогиба стропил должна быть меньше L/200 — длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.

Это условие верно при соблюдении следующего неравенства:

3,125 x N x (Lm )³ / (B x H ³) ≤ 1

N (кг/м) — распределённая нагрузка на погонный метр стропильной ноги
Lm (м) — рабочий участок стропильной ноги максимальной длинны
B (см) — ширина сечения
H (см) — высота сечения

Если значение выходит больше единицы, необходимо увеличить параметры стропила B или H .

Используемые источники:

1. СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
2. СНиП II-26-76 «Кровли»
3. СНиП II-25-80 «Деревянные конструкции»
4. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
5. А.А.Савельев «Стропильные системы» 2000 г.
6. К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»

Warning : count(): Parameter must be an array or an object that implements Countable in on line 1807

Warning : preg_replace(): The /e modifier is no longer supported, use preg_replace_callback instead in /var/www/remoskop/data/www/сайт/wp-content/plugins/wp-creator-calculator/wp-creator-calculator. php on line 2662

Прочность крыши напрямую зависит от того, насколько точно сделан расчет стропильной системы, в которой имеет значение и угол наклона скатов, и длина, равно как и сечение балок.

Выбираем стропильную конструкцию

Прочность крыши определяется не только материалом, из которого сделаны стропильные ноги, но и схемой их сборки. К примеру, кто-то может решить, что металлические фермы будут самым надежным решением для настила кровли, однако следует помнить, что это создаст добавочную нагрузку на стены и фундамент, которые придется усиливать. Поэтому зачастую для стропил используют пиломатериалы, среди которых можно выделить брус, доски, а также планки разного сечения для обрешетки. Реже применяется кругляк.

Древесина достаточно прочна, но очень важно соразмерять площадь кровли с длиной и сечением опорных элементов. Именно поэтому мауэрлат (опорные горизонтальные балки по верхнему краю стен вдоль всего периметра дома) выбирается с большим запасом прочности. Кроме того, все части рассчитываются так, чтобы они выдерживали их собственный суммарный вес вместе с кровлей и дополнительной временной нагрузкой (длительной или непродолжительной). Все это должно быть учтено непосредственно в проекте дома.

Независимо от конструкции в ней используются только определенные элементы, а именно: стропильные ноги, стойки, устанавливаемые под углом подкосы, коньковая балка. Также необходимы ригели и подбалочники, которые обеспечивают жесткость каркаса крыши. Но поскольку основополагающим фактором является площадь кровли и ее наклон, расчеты ведутся только относительно стропил: их длины, сечения и угла к горизонту, а также расстояния между ними. Известно, что лучше всего оказывает сопротивление нагрузкам треугольник, поэтому именно эта фигура образуется с помощью ригелей, устанавливаемых в качестве поперечин между стропилами двускатной кровли .

Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.

Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка . Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.

Ниже будет приведено несколько комментариев о работе с программой.

Калькулятор снеговой нагрузки — Калькулятор веса снега на крыше

Что вам понадобится для использования калькулятора:

Условия использования Соглашение – калькулятор удержания снега, калькулятор солнечной энергии и таблица нагрузки Компания Metal Roof Innovations, Ltd. («MRIL») предоставляет доступ к калькулятору снегозадержания, таблице нагрузок и солнечному S-Timator (совместно именуемым «Калькулятор») на сайте www.S-5.com («Веб-сайт»). Использование Веб-сайта и Калькулятора, а также всей связанной с ними информации строго регулируется Условиями использования – Общие и настоящими дополнительными Условиями использования и Лицензионным соглашением. Получая доступ, загружая и/или используя Калькулятор, вы заключаете с MRIL юридически обязывающий договор о соблюдении общих Условий использования и настоящих Условий использования и Лицензионного соглашения. Если вы не согласны с Условиями использования и Лицензионным соглашением, вы не имеете права использовать Калькулятор, и вам будет предложено немедленно выйти из Веб-сайта. Каждый раз, когда вы используете какой-либо аспект Калькулятора, вы принимаете Условия использования и Лицензионное соглашение, действующие на данный момент. Считается, что Калькулятор является полезным помощником при разработке адекватной конструкции различных систем снегозадержания и солнечных батарей («Системы») с использованием производимых или распространяемых MRIL продуктов и компонентов («Продукты») и может использоваться только в сочетании с ними («Продукты»). Разрешенное использование»). Если Архитектор или Инженер («Квалифицированный специалист») использует Калькулятор, он/она будет указывать использование Продуктов только для своих проектов и заверять, что они (1) имеют право проектировать Системы с помощью «Продуктов»; (2) распознавать специфические для проекта переменные, которые следует учитывать при разработке системы; и (3) может разработать адекватный проект в рамках Разрешенного использования и соответствовать применимым строительным нормам, правилам и общепринятой отраслевой практике. Калькулятор содержит и представляет конфиденциальную информацию MRIL и защищен различными законами США и международными законами. MRIL обладает исключительными правами на использование товарных знаков  С-5! ^® ,  ColorGard ,  DualGard , X-Gard и другие знаки, представленные на сайте и связанные с ее деятельностью и продажей продукции, производимой или продаваемой MRIL. Вы соглашаетесь не нарушать и не будете нарушать права MRIL в соответствии с любыми такими законами, а также использовать или копировать любую часть Веб-сайта, включая, помимо прочего, любые товарные знаки или знаки обслуживания или оригинальные авторские работы, найденные на сайте. Вы соглашаетесь с тем, что любое фактическое или потенциальное нарушение настоящих Условий использования и Лицензионного соглашения приведет к немедленному непоправимому ущербу для MRIL, что любые действия, предпринятые для обеспечения соблюдения этого соглашения, могут быть предприняты только в Колорадо, и, таким образом, вы отказываетесь от любой защиты в связи с отсутствием личной юрисдикции. или неподходящее место и любое право на суд присяжных. Если вы нарушаете или угрожаете нарушить какое-либо обязательство по настоящему соглашению, MRIL имеет право добиваться вынесения судебного приказа о запрете ваших незаконных действий и вынесения судебного решения против вас за весь ущерб, понесенный в связи с вашим нарушением или угрозой нарушения, включая все гонорары адвокатов и понесенные рассходы. Использование Калькулятора ограничено действительными и потенциальными клиентами S-5! и их коммерческое использование любым физическим или юридическим лицом, которое не является клиентом или потенциальным клиентом S-5! запрещено. Использование калькулятора любым лицом или для любых целей, кроме Разрешенного использования, запрещено. С-5! может расторгнуть настоящее Соглашение в любое время и по любой причине или без таковой. Пользователи Калькулятора заявляют, гарантируют и понимают, что: предельные нагрузки по нормали к шву металлической панели крыши (как положительные, так и отрицательные) зависят от прочности балки панели крыши, и эти факторы могут повлиять на конструкцию Систем; силы, которые выдерживает хомут, могут быть больше, чем порог разрушения крыши ниже; состояние и материалы крыши, а также расстояние между креплениями крыши/подложки могут привести к обрушению крыши, но используемые зажимы могут остаться незатронутыми; можно предположить, что положительная нормаль (или направленная вниз сила) хомута к удерживающей силе шва такая же, как и отрицательная нормаль (или восходящая сила) хомута к удерживающей силе шва; что, когда речь идет о положительных нормальных силах, крыша со стоячим фальцем и конструкция под ней должны оцениваться отдельно, чтобы гарантировать, что крыша и конструкция могут противостоять нисходящим силам, создаваемым солнечной системой; расчеты положительных нормальных нагрузок основаны на различных допущениях и могут неадекватно учитывать влияние этих прижимных сил; отдельные инженерные расчеты положительных нормальных нагрузок выходят за рамки того, что здесь можно привести; монтажные зоны модуля, которые составляют от 1/8 до 1/4 длины длинной стороны модуля, начиная с угла модуля, устанавливаются по умолчанию и могут не совпадать с предписанными монтажными зонами всех производителей модулей; боковая или горизонтальная нагрузка вступает в игру с сейсмическими нагрузками и, как правило, очень минимальна по сравнению с другими нагрузками, воздействующими на систему, и не всеми S-5! хомуты испытаны в боковом направлении; и С-5! не дает никаких обещаний или заявлений в отношении силы удержания зажимов на швах, когда речь идет о направленных вниз или боковых силах. ВЫ ПРИЗНАЕТЕ И СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО (1) ВСЕ ОПРЕДЕЛЕНИЯ, КАСАЮЩИЕСЯ СООТВЕТСТВИЯ ПРОЕКТУ СИСТЕМЫ, ЯВЛЯЮТСЯ ВАШЕЙ ОТВЕТСТВЕННОСТЬЮ; (2) ПРОЕКТИРОВАНИЕ СИСТЕМ, КОТОРОЕ НЕ УЧИТЫВАЕТ ЗДАНИЕ, КРЫШУ И ПРОЕКТ И КОНСТРУКЦИЮ (ВКЛЮЧАЯ КОНКРЕТНЫЕ ПЕРЕМЕННЫЕ ПРОЕКТА), МОЖЕТ БЫТЬ И, ВЕРОЯТНО, НЕДОСТАТОЧНО; И (3) НАСТОЯЩИМ ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ПРЕТЕНЗИЙ, КОТОРЫЕ МОГУТ ПОДАТЬ ИЛИ ЛЮБЫМ ИЗ ЕЕ КОНСУЛЬТАНТОВ, АФФИЛИРОВАННЫХ СТРАХОВЫХ ЛИЦ, АДВОКАТОВ ИЛИ ЛЮБЫМ ЛИЦАМ, СВЯЗАННЫМ С ЛЮБЫМ ИЗ НИХ, И ВЫ ОБЯЗУЕТЕСЬ НЕ ПОДАТЬ ИСК В ОТНОШЕНИИ НИХ. ЗА ЛЮБОЕ ДЕЙСТВИЕ ИЛИ БЕЗДЕЙСТВИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ВЕБ-САЙТА. ВЫ СОГЛАШАЕТЕСЬ И НАСТОЯЩИМ ОБЯЗАТЕЛЬНО ВОЗМЕЩАЕТЕ MRIL, ЕЕ АГЕНТАМ, ДОЛЖНОСТНЫМ ЛИЦАМ, ДИРЕКТОРАМ, АДВОКАТАМ, СТРАХОВЩИКАМ И ВСЕМ УЧАСТНИКАМ ОТ ЛЮБЫХ ПРЕТЕНЗИЙ ИЛИ ТРЕБОВАНИЙ, ВЫТЕКАЮЩИХ ИЛИ ПРЯМО ИЛИ КОСВЕННО ИЗ ЛЮБОГО ДОСТУПА К ИЛИ ИСПОЛЬЗОВАНИЮ КАЛЬКУЛЯТОРА И MRIL ПО ПРАВУ ВСЕМ ВОЗНАГРАЖДЕНИЯМ И РАСХОДАМ АДВОКАТОВ, А ТАКЖЕ КОСВЕННЫМ УБЫТКАМ, ВЫТЕКАЮЩИМ ИЛИ ПОНЕСЕННЫМ В СВЯЗИ С ПРИМЕНЕНИЕМ НАСТОЯЩЕГО ПОЛОЖЕНИЯ О ВОЗМЕЩЕНИИ, ПРАВ, ЕГО ОБЕСПЕЧИВАЮЩИХ, И/ИЛИ НАСТОЯЩИМ СОГЛАШЕНИЕМ ИЛИ ПРАВАМИ. MRIL НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ В ОТНОШЕНИИ КАЛЬКУЛЯТОРА. ИСПОЛЬЗОВАНИЕ КАЛЬКУЛЯТОРА ОСУЩЕСТВЛЯЕТСЯ НА РИСК ПОЛЬЗОВАТЕЛЯ, И ОН ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ», «ГДЕ ЕСТЬ» И «СО ВСЕМИ ОШИБКАМИ». НЕТ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, И ВСЕ ПРЕДПОЛАГАЕМЫЕ СУЩЕСТВУЮЩИЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, НАСТОЯЩИМ ЯВНО ИСКЛЮЧАЮТСЯ И ОТКАЗЫВАЮТСЯ И НЕ БУДУТ ПРИНЯТЫ В СИЛУ ПОЛЬЗОВАТЕЛЕМ. КОМПАНИЯ MRIL НЕ ЗАЯВЛЯЕТ, НЕ ГАРАНТИРУЕТ И УТВЕРЖДАЕТ, ЧТО КАЛЬКУЛЯТОР НЕ ЯВЛЯЕТСЯ (1) БЕЗОШИБОЧНЫМ, (2) ДОСТУПНЫМ ДЛЯ ИСПОЛЬЗОВАНИЯ, (3) БЕЗОПАСНЫМ, (4) РАБОТОСПОСОБНЫМ ИЛИ ФУНКЦИОНАЛЬНЫМ ИЛИ (5) СПОСОБНЫМ ОТВЕЧАТЬ ТРЕБОВАНИЯМ ЛЮБОЙ ПОЛЬЗОВАТЕЛЬ. ПРЕДУПРЕЖДЕНИЕ! ВЫ МОЖЕТЕ ПОЛУЧИТЬ СЕРТИФИКАТ ОТ КВАЛИФИЦИРОВАННОГО СПЕЦИАЛИСТА В ОТНОШЕНИИ ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ КАЛЬКУЛЯТОРОМ, НО ЛЮБОЙ ТАКОЙ СЕРТИФИКАТ ОГРАНИЧИВАЕТСЯ ТОЧНОСТЬЮ ИНФОРМАЦИИ, ИСПОЛЬЗУЕМОЙ И ОЦЕНЯЕМОЙ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ, А НЕ НА ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ КАЛЬКУЛЯТОРУ ИЛИ ЕГО.

Калькулятор снеговой нагрузки | Рассчитать вес снега на крыше

10 февраля, 2021

Если вы дочитали до этого места, то, вероятно, уже знаете, как важно убирать снег с крыши, когда она покрыта определенным количеством снега. Это предотвращает повреждение карнизов, вентиляционных отверстий и конструкции крыши.

Однако вам может быть интересно, сколько снега в настоящее время выдерживает ваша крыша. Это важная информация, которая может помочь вам решить, стоит ли расчищать крышу или звонить в службу уборки снега с крыши уже сегодня!

В таком случае вы попали по адресу. Наша команда объясняет, как рассчитать вес снега на крыше.

Формула, используемая для расчета веса снега на крыше

Вес снега на крыше можно рассчитать по следующей формуле:

Вес снега = длина крыши x ширина крыши / степень уклона x снеговая нагрузка

Поэтому перед выполнением расчетов вам потребуется точная информация. После этого вы сможете заменить переменные точными данными, касающимися вашей крыши.

Если конструкция крыши не ослаблена, большинство жилых крыш должны выдерживать приблизительно 20 фунтов/фут² (100 кг/м²), прежде чем подвергнуться структурному напряжению.

Переменные, влияющие на расчет веса снега на скатной крыше

Чтобы помочь вам понять и использовать формулу, представленную в предыдущем абзаце, вот некоторая информация о переменных в формуле.

Длина и ширина крыши

Размеры крыши важны при расчете веса снега, который она поддерживает. Чем больше эти переменные, тем больше будет снеговая нагрузка.

В формуле, используемой для определения веса снега на крыше, длина и ширина крыши (выраженная в футах или метрах) перемножаются, чтобы получить площадь (или площадь), покрытую снегом.

Уклон крыши

Уклон крыши также играет важную роль в расчете веса снега на крыше. Как правило, чем круче уклон, тем меньше снеговая нагрузка.

В формуле следует использовать уклон, выраженный в градусах наклона.

Снеговая нагрузка

Снеговая нагрузка обычно измеряется в фунтах/фут² или кг/м². Это последняя переменная, которая вам нужна для применения формулы. Его можно получить, умножив высоту снежного покрова на плотность снежного покрова.

Однако, поскольку может быть трудно узнать точную плотность каждого слоя осадков на заснеженной крыше, вот несколько примеров снеговой нагрузки в зависимости от качества снежного покрова.

Свежий снег

25–30 см (3–5 дюймов) свежего снега соответствует нагрузке приблизительно 2,3 кг (5 фунтов) на квадратный фут крыши.

Уплотненный снег

Уплотненный снег толщиной от 7,5 до 12,5 см (от 3 до 5 дюймов) эквивалентен нагрузке приблизительно 2,3 кг (5 фунтов) на квадратный фут крыши.

Лед

2,5 см (1 дюйм) льда также эквивалентны нагрузке 2,3 кг (5 фунтов) на квадратный фут крыши.

Наш калькулятор снеговой нагрузки на крышу

Вместо использования приведенной выше формулы вы можете ввести требуемую информацию в наш калькулятор снеговой нагрузки.
