| 01.11.2016 Расчёт толщины утеплителя с помощью онлайн-калькулятора Итак, продолжаем тему правильного утепления строений. Для специалистов это, в общем и целом, проблемой не является, их профессия обязывает знать тонкости строительного дела. А вот для людей далёких от строительных профессий, но вынужденных заниматься возведением дачного домика или капитальным ремонтом своего жилья самостоятельно, утепление может стать проблемой. Поскольку неправильно утеплённая постройка довольно быстро начнёт доставлять своим хозяевам неприятности в виде плесени на стенах, как следствие ухудшением здоровья, а также постепенным разрушением самой постройки. Деревянные постройки разрушаются быстрее, кирпичные и бетонные медленнее, но при правильном утеплении срок их службы был бы несравнимо больше. В одном из наших предыдущих материалов рассказывалось о точке росы, о том, что это такое и почему важно её учитывать, а в видео по теме, показывалось, как утеплять дом и примерно какой толщины должен быть утеплитель. Но всё-таки примерная толщина утеплителя может оказаться недостаточной. Ведь для более точного определения толщины утеплителя необходимо учитывать не только толщину стен, но и материал, из которого они состоят, отделочный материал внутри помещения и его толщину и пр. Для точных расчётов толщины утеплителя можно воспользоваться онлайн-калькулятором, разработанным специально для этих целей. В качестве наглядных примеров с помощью этого калькулятора мы с Вами рассмотрим два варианта утепления строений в Красноярском крае, городе Боготол:

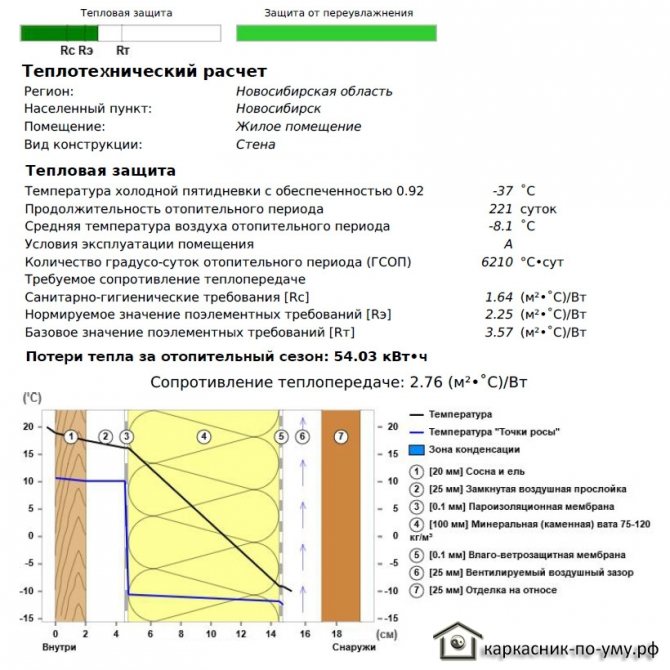

Пример 1Наша каркасная стена будет состоять из следующих слоев:

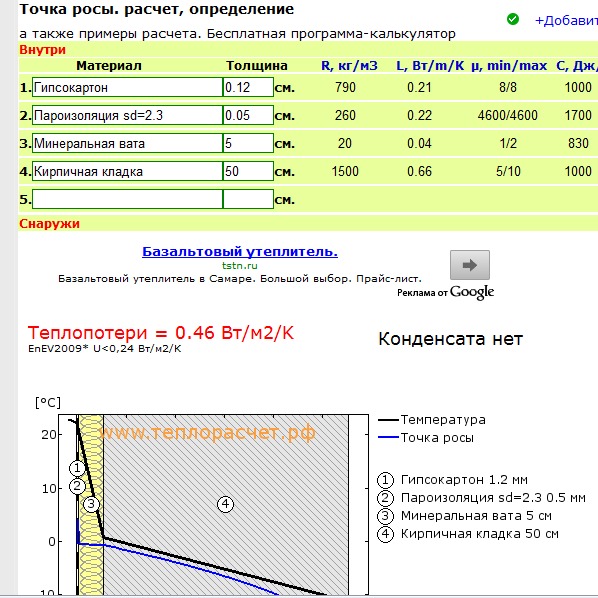

Переходим на сайт калькулятора, внизу страницы, в футере, находим пункт меню «Теплотехника», кликаем на него. Теперь нам нужно указать свои данные. Для начала выбираем географическое место, для которого необходимо сделать вычисления. Кникаем на «Москва (Московская область)», в выпадающем окошке указываем: Красноярский край, г. Боготол (см. на скриншотах всё, что обведено красным). В качестве объекта утепления выбираем «Жилое помещение (Стена)», при необходимости вместо стены можно выбрать пол или потолок. Далее нам нужно создать виртуальную каркасную стену из слоёв, которые мы перечислили выше, для этого нажимаем на кнопку «Вставить слой». В открывшемся окошке выбираем наш первый слой — гипсокартоновый лист (ГКЛ), кликаем на него. Нам осталось указать его толщину 12.5 мм, набираем её через точку после 2-ки (см. скриншот). Все последующие слои вставляем по аналогии, нажав для начала на кнопку «Вставить слой». Второй слой нашей стены — Пароизоляционная мембрана. Третий слой — утеплитель, в нашем случае это каменная вата. По плотности на вентилируемые фасады идет утеплитель в 100 кг/м3. Для частного домостроения и более мягкие утеплители можно рассмотреть, в плотности 45-75 кг/м3. Можно также совместить 2 слоя — мягкий и более жесткий утеплитель. Мы остановимся на одном слое толщиной 150 мм. Четвёртый слой — цементно-стружечная плита (ЦСП) толщиной 12,5 мм. Пятый слой — гидро-ветро защита (влаго-ветро защитная мембрана). Шестой и последний слой — сайдинг толщиной 0.5 мм. Вот, собственно, и всё, наш расчёт готов (см. скриншот). Как Вы видите, заключение калькулятора гласит, что эта ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите и удовлетворяет нормам по тепловой защите вне зависимости от иных требований. Это значит, что мы правильно подобрали материалы и их толщину для нашей каркасной стены для строения в природно-климатических условиях Красноярского края.
Пример 2Следующий расчёт мы делаем для утепления стен старого дома из сруба, брёвна которого имеют диаметр 180 мм. Стена этого дома имеет такие слои:
Как видим, результат не совсем удовлетворительный. Ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите, но не удовлетворяет нормам (поэлементные требования) по тепловой защите. То есть 50 мм — не достаточная толщина утеплителя. Увеличив толщину для слоя теплоизоляции из минеральной ваты до 110 мм, мы получим результат, который соответствует всем необходимым требованиям, и благодаря этому наше строение прослужит нам долгие годы. В принципе, можно перестраховаться на случай сибирских морозов и взять утеплитель толщиной 130 мм, это достаточная толщина теплоизоляции, а 160 мм будет уже излишней. <<пред. след.>>
|
В принципе, можно поэкспериментировать ещё, изменяя толщину утеплителя, например, уменьшив до 100 мм или увеличив до 180 мм. Результат можно будет сразу проанализировать.
Расчет толщины утеплителя для стен разного типа: калькулятор
Главная » Материалы » Утеплитель
Содержание
- Важность правильного расчета
- Требования к теплоизоляторам
- Необходимая толщина
- Что нужно для расчета
- Что такое калькуляторы для расчета
- Подводим итоги
Для нашего климата теплоизоляционных свойств используемых строительных материалов для домов недостаточно, чтобы обеспечить надлежащий уровень комфорта. Плюс теплоизоляционные материалы дают ряд дополнительных преимуществ, включая звукоизоляционный эффект.
Но и просто так закрепить первый попавшийся изолятор не получится. Предварительно нужно провести расчет толщины утеплителя для стен.
Как вы понимаете, утеплитель укладывается в 99% случаев снаружи. То есть мы утепляем фасад.
Толщина утеплителя для стен считается важным показателем. Ее рассчитывают под отопление, площадь, а также наружную температуру.
Важность правильного расчета
Почему многие проводят расчет теплоизоляции? Все просто. Это необходимая процедура. Без нее укладывать утеплитель крайне не рекомендуется. Вне зависимости от того, какой используется материал, технология строительства и так далее.
Строитель должен ориентироваться на такой полезный показатель как толщина, которой обладает теплоизоляция.
Делают расчет утеплителя по вполне ожидаемой причине. Это желание улучшить комфорт в доме, а также снизить размеры коммунальных платежей зимой. Намного проще сделать хорошую изоляцию, нежели постоянно отапливать дом на максимальных оборотах.
Требования к теплоизоляторам
Прежде чем сделать расчет толщины утеплителя для стен, нужно немного разобраться с самими материалами.
Есть ряд требований, которые определяются исходя из эксплуатационных нагрузок дома, погодных условий, а также материальных возможностей.
Материал, которым утепляется дом, должен иметь хорошие теплоизоляционные свойства. На них влияет структура, пористость, плотность, а также свойство впитывать влагу и так далее.
В плане теплопроводности, делая расчет толщины утеплителя, нужно понимать, что различают 3 класса изоляторов:
- А класс. Теплопроводность низкая, как и теплосбережение. На уровне 0,06 Вт/м2;
- Б класс. Это средние показатели. Варьируются от 0,06 до 0,115 Вт/м2;
- В класс. Высокая теплопроводность, а также теплосбережение. В цифрах это 0,115-0,175 Вт/м2.
Также расчет утеплителя для стен предполагает, что материал будет долговечным и достаточно прочным.
Важно добавить, что рассчитать утеплитель нужно еще и исходя из того, каким материалом планируется облицевать фасад.
Необходимая толщина
Многим важно узнать, какая толщина утеплителя для наружных стен. Как вы поняли, это зависит от разных факторов.
Если изоляция тонкая, то через нее легко пройдет холод и сырость. Но и избыточная толщина не нужна.
В большинстве случаев теплоизоляторы варьируются по толщине от 15 до 200 мм.
Если неправильно рассчитать показатель, ошибившись буквально на 2-3 см, стена будет пропускать холод, а также сыреть. Точка росы сместится внутрь, что приведет к появлению конденсата. А дальше разрушение, образование грибка, а также плесени.
Слишком толстый слой — это неоправданные расходы. Увеличивая размеры выше рекомендуемых, нарушается естественная вентиляция. В итоге в доме будет душно, а также дискомфортно. А если это внутренняя изоляция, то так вы и вовсе лишитесь внушительного количества квадратных метров.
Что нужно для расчета
Теперь к вопросу о том, как рассчитать толщину утеплителя, и какие исходные данные для этого потребуются.
Сразу важно заметить, что при утеплении дома настоятельно рекомендуется пользоваться материалом одного производителя. Не нужно каждую стену обрабатывать разной изоляцией. Особенно разной по типу.
Делая расчет толщины теплоизоляции, важно понимать, что у теплопроводности для потолка и стен существуют минимальные параметры. Здесь поможет специальная формула.
Для стены это R=3,6-R, а для потолка R=6-R.
R является показателем теплосопротивления стены, и зависит от материала, из которого изготовлена.
Это стандартные показатели, которые можно взять из таблиц.
Получив определенное число, можно определить толщину утеплителя.
Здесь уже используется формула такого вида:
p = R*K
Тут p как раз и выступает показателем требуемой толщины. А K указывает на коэффициент теплопроводности используемого строительного материала.
Также не стоит забывать, что коэффициент теплопередачи у всех материалов для строительства стен определяется в индивидуальном порядке.
На это влияют конкретные климатические условия.
За основу расчета берутся такие показатели:
- средняя суточная температура внутри помещений;
- средняя температура на улице;
- продолжительность отопительного сезона.
У вас есть два варианта.
Первый — это делать расчет толщины утеплителя для стен самостоятельно, используя бумагу, ручку, сложные вычисления и так далее.
Второй вариант — это рассчитать утеплитель для стен, используя специальный калькулятор утеплителя.
Что такое калькуляторы для расчета
В настоящее время задача по расчету материалов значительно упростилась. Ведь можно задействовать в решении этой непростой задачи калькулятор утеплителя для стен.
Это онлайн программы, которые специально созданы для того, чтобы проводить расчет утеплителя для кровли, для стен, а также расчет утеплителя для пола и других поверхностей. Включая крышу.
При этом калькулятор учитывает множество факторов при расчетах:
- материал возведения стен;
- толщина стен;
- тип утеплителя;
- погодные условия конкретного региона;
- особенности отопления и так далее.
Конечно, вам не помешает сразу выбрать фасадный материал для утепления дома.
У некоторых программ предусмотрен встроенный ассортимент продукции для теплоизоляции, а также ряд исходных данных на выбор. Поэтому большое количество дополнительных параметров вводить вручную не придется. Выбираете лишь основные значения, после чего программа, используя встроенные алгоритмы, проводит расчет. Это также помогает в составлении сметы на утепление фасада, поскольку толщина во многом влияет на стоимость материала.
К числу популярных решений можно отнести калькулятор от Rockwool. Разработан действительно грамотно. Выдает целый отчет в результате расчета.
Чтобы самостоятельно не разбираться во всех нюансах работы калькулятора, достаточно открыть пошаговую инструкцию. Система будет выдавать подсказки, а также показывать, что и куда вводить. Все предельно просто.
Подводим итоги
Пользоваться калькуляторами или нет, дело лично ваше. Но сделать предварительный расчет толщины утеплителя для стен нужно в обязательном порядке.
Если проигнорировать эту рекомендацию, то могут возникнуть серьезные проблемы. Причем тогда, когда отделка уже будет выполнена. Начнутся нежелательные процессы разрушения, а также потери защитных свойств теплоизолятора.
В лучшем случае придется снимать облицовку и заново укладывать утеплитель. В худшем потребуется проводить сложный ремонт дома, избавляться от плесени, а также грибка, устранять дефекты в стройматериалах.
Калькулятор объективно самый удобный инструмент для расчета, если вы являетесь новичком, а также собираетесь все делать своими руками.
Но если вы нанимаете специалистов, тут уже ответственность за правильный подбор ложится на них. Ваша задача — перепроверить расчеты мастеров, а также понять, все ли они верно делают. Все же это ваш дом, и вам тут жить.
Отнеситесь ответственно к вопросу выбора толщины теплоизоляционного материала. Так вы получите максимум комфорта и минимум затрат на отопление. И это факт.
Какой утеплитель использовали? Как проводили расчеты? Кто занимался этим вопросом? Насколько правильно все было сделано в итоге?
Ждем ваших ответов, а также историй из личного опыта.
На этом все. Спасибо за внимание!
Подпишитесь, оставьте комментарий, а также задайте вопрос и расскажите о проекте друзьям!
Ваша оценка очень важна!
( 2 оценки, среднее 1 из 5 )
Поделитесь с друзьями
Расчет утепления стен онлайн калькулятор. Калькулятор теплоизоляции онлайн. Расчет материалов для утепления помещений
Расчет утепления стен онлайн калькулятор. Калькулятор теплоизоляции онлайн. Расчет материалов для внутреннего утепления
В сети сейчас много халявы. онлайн-калькулятор и сервисы, позволяющие выполнять достаточно точные расчеты строительных конструкций.
В этом обзоре вы найдете подборку расчетных программ, с помощью которых можно быстро выполнить расчеты теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменных конструкций и сэндвич-панелей.
Содержание:
5. Калькулятор расчета каменных конструкций
1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащитыРасчет толщины теплоизоляции является одним из важнейших факторов, необходимых при проектировании строительных объектов. Одним из основных параметров здесь является термическое сопротивление, которое рассчитывается исходя из климатической зоны конкретного региона, а также типа ограждающих конструкций. Также необходимо учитывать и другие важные детали, в этом вам поможет специальная программа для расчета теплоизоляции.
1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ производит расчет толщины слоя утеплителя для зданий и сооружений в соответствии с требованиями СНиП 23-02-2003. Тепловая защита зданий. Сотрудники ОАО «Институт УралНИИАС» приняли участие в создании калькулятора расчета толщины теплоизоляции. В качестве исходных данных требуется указать тип здания (жилое, общественное или промышленное), район строительства, выбрать ограждающие конструкции, подлежащие теплоизоляции, и их характеристики.
В качестве утеплителя доступен широкий спектр популярных брендов, таких как Rockwool, Paroc, Isover, Thermoplex и многие другие.
На основании теплотехнического расчета программа определяет толщину утеплителя. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а подробные расчетные материалы могут быть высланы по электронной почте по запросу.
1.2. Теплотехнический калькулятор http://www.smartcalc.ru/
В данной программе можно выполнить детальный теплотехнический расчет ограждающих конструкций онлайн. Для начала сервис просит ввести данные о типе конструкций, площади строительства и температурном режиме помещения. Далее вычислитель обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.
Возможности программы включают построение схем теплозащиты, накопления влаги и потери тепла. Для вашего удобства в меню есть примеры.
готовые решения, ознакомившись с которыми, не составит труда выполнить расчет самостоятельно.
1.4 Калькуляторы ТехноНИКОЛЬ
С помощью онлайн-сервиса ТехноНИКОЛЬ http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно вычислить:
- толщина звукоизоляции;
- Расход материалов на огнезащиту металлоконструкций;
- тип и количество материалов для плоской кровли;
- техническая изоляция трубопроводов.
Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия ТехноНИКОЛЬ (Классический, Смарт, Соло и т.д.) C подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.
Следующим шагом является ввод параметров кровельного пирога, географического положения объекта и геометрических размеров кровельных конструкций. Онлайн-программа для расчета плоских крыш предоставляется в формате Adobe Acrobat или Microsoft Excel.
ТехноНИКОЛЬ также предлагает воспользоваться калькулятором звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступны два режима — для разработчика и дизайнера. Программа расчета звукоизоляции позволяет выбрать конструкцию (стена, пол), тип помещения, источник шума и другие параметры. Далее пользователь может выбрать одну из нескольких систем изоляции, подходящих для его ввода.
Расчет огнезащиты металлоконструкций также может быть выполнен с использованием интернет-программы http://www.tn.ru/calc/fire_protection/ . Позволяет выбрать геометрию конструкции (двутавр, швеллер, угол, прямоугольная или круглая труба), ее параметры по ГОСТ или размеры для сварной конструкции, а затем указать способ нагрева и степень огнестойкости . После этого система рассчитает толщину противопожарной защиты и предоставит результаты – необходимую толщину и объем плит, а также расходные материалы.
1.5 Теплотехнический калькулятор Paroc
Известный финский производитель теплоизоляционных материалов Paroc на своем русскоязычном сайте предлагает выполнить расчет всех типов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».
Для этого необходимо указать конструкцию стены, покрытия или пола здания, уточнить температурный режим и географию объекта. В результате программа рассчитает сопротивление строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в виде файла PDF.
1.6. теплоизоляция Baswool
Отечественная компания ООО «Агидель», производящая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень прост, а расчет предлагается производить в несколько шагов, пошагово указывая город постройки, категорию здания, утепляемое сооружение.
В итоге программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.
1.7. Расчетные программы
Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объем работ и стоимость их выполнения. С помощью Калькулятора
Дополнительно сервис Основит позволяет определить расход любого материала с вашей производственной линии . Преимущество данного расчета в том, что результаты даны с привязкой к упаковочным единицам товара. Например, выбрав стяжку Startline FC41 H в меню категории товаров «Смеси для пола», указав толщину ее нанесения и общую площадь поверхности, пользователь будет знать, сколько мешков сухой смеси ему потребуется.
2.1. Калькулятор расчета техизоляции из Isotec
Isotec — торговая марка известной международной компании «Saint Gobain», под которой выпускается линейка технических утеплителей. Эти материалы применяются для противопожарной обработки строительных конструкций, теплоизоляции трубопроводов отопления и кондиционирования воздуха, а также промышленных емкостных конструкций.
Сайт компании предлагает рассчитать тепловые характеристики системы с помощью бесплатная онлайн программа http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (Тепловая изоляция оборудования и трубопроводов). Расчет производится на основании заданных критериев: температуры поверхности трубопровода, транспортируемого потока, разности температурных характеристик по длине и так далее. Необходимые условия задаются пользователем в меню сайта.
После этого необходимо выбрать один из предложенных вариантов устройства теплоизоляции Isotec (например, баллоны для трубопроводов).
2. 2. Точно так же можно рассчитать теплоизоляцию трубопроводов используя уже знакомый сервис Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» (актуальная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип техизоляции. В систему включены различные методы расчета — по плотности теплового потока, его температуре, по предотвращению замерзания жидкости и др. Для расчета толщины теплоизоляции трубопроводов необходимо выбрать метод, ввести необходимые данные (диаметр, материал, толщина конвейера и т.д.), после чего программа сразу выдаст готовый результат. При этом большое значение имеют различные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.
Расчет кровельных материалов онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого нужно выбрать форму крыши, указать ее основные размеры и определиться с типом кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и креплений. В результате стоимость материала будет рассчитана в соответствии с действующим прайс-листом поставщика.
4. Калькулятор сэндвич-панелейЕсли вам необходимо произвести расчет сэндвич-панелей, необходимых для строительства конкретного здания, то вы также можете сделать это онлайн с помощью бесплатных калькуляторов. Сервис Teplant, который предлагает пользователю функцию
Для расчета необходимо указать тип кровли здания, ее размеры, выбрать цвет панелей и их тип (стеновые, кровельные).Программа определит количество материала, крепежа и фурнитуры, а также рассчитает их стоимость.
5. Калькулятор расчета каменных конструкций5.1. Расчет газобетона
Что касается такого популярного направления, как расчет газобетона онлайн, то в Интернете вы найдете множество подходящих сервисов для этой операции. Например, это газобетон онлайн калькулятор http://stroy-calc.ru/raschet-gazoblokov , с помощью которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом учитываются все необходимые параметры – длина, ширина, плотность, высота и т. д., позволяющие быстро произвести расчет газобетона для дома. Аналогичный сервис можно найти на многих других сайтах производителей стройматериалов. Например, 9Калькулятор газобетона 0011 от Bonolit выдаст вам целый список результатов – количество блоков в единицах и м3 и даже количество мешков с клеем.
Компания «Бонолит», специализирующаяся на производстве автоклавного газобетона (газобетона), для удобства клиентов оказывает бесплатную услугу по определению объема работ при кладке стен дома. Программа расчета доступна по номеру : http://www.bonolit.ru/raschet-gazobetona/
В качестве исходных данных калькулятор запрашивает размеры дома, длину внутренних несущих стен, этажность, тип этажей, размеры и количество проемов. Результат расчета предоставляется в виде спецификации материалов и их сметной стоимости. При этом есть возможность сразу отправить заказ на покупку газобетона.
5.2. Расчет на кирпичные стены
Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет строительных материалов для кладки стен дома. Параметры можно задать для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичного здания в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размер проемов, а также стоимость единицы материала.
Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. Это укажет вес стен для расчета фундамента. Сервис также позволяет выбрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить соответствующий флажок.
5.3 Калькулятор теплых блоков Wienerberger
Всемирно известная марка Wienerberger, лидер в производстве теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/toolkit/calculation-of-consumption- блоки . Для расчета необходимо ввести размеры стен дома, указать размеры проемов, их количество.
Программа подберет возможные варианты кладки и выдаст стоимость блоков различных параметров. Результат такого расчета будет ориентировочным, но этих данных будет вполне достаточно для составления предварительной сметы строительства. Для уточнения объема работ ресурс предлагает обратиться к специалисту компании.
Итак, в этой статье мы рассмотрели самые удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов.
Стоит отметить, что каждый из них бесплатный, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных непосредственно на страницах сайта. Таким образом, вы сможете легко и быстро произвести необходимые вам расчеты.
Деревянные дома, уж точно, никогда не потеряют своей актуальности и не сойдут с пика популярности. Теплая, приятная, здоровая структура качественной древесины не сравнится ни с камнем, ни с раствором, не говоря уже о каких-либо полимерах. Тем не менее, теплоизоляционные качества древесины, хотя и достаточно высокие, все же недостаточны для обеспечения максимально комфортного микроклимата в доме, и приходится прибегать к дополнительному утеплению стен.
Утепление деревянных стен — дело очень тонкое, так как необходимо обеспечить достаточность теплоизоляционного слоя, но в то же время не допускать избыточности. Кроме того, многое зависит от вида внешней и внутренней отделки стен, если таковая имеется.
Словом, без теплотехнических расчетов не обойтись. И в этом вопросе калькулятор расчета утепления стен деревянного дома должен сослужить хорошую службу.
Теплый дом – мечта каждого хозяина; для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным, необходимо правильно подобрать материал и правильно рассчитать его толщину.
Размер изоляционного слоя зависит от термического сопротивления материала. Этот показатель является величиной обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минеральная вата — обладает определенной способностью передавать тепловую энергию. Коэффициент теплопроводности рассчитывается при лабораторных испытаниях, а для потребителей указывается на упаковке.
Если материал приобретается без маркировки, сводную таблицу показателей можно найти в Интернете.
Тепловое сопротивление материала ® величина постоянная, определяется как отношение разности температур на краях утеплителя к силе теплового потока, проходящего через материал.
Формула расчета коэффициента: R=d/k, где d — толщина материала, k — коэффициент теплопроводности. Чем выше полученное значение, тем эффективнее теплоизоляция.
Почему важно правильно рассчитать показатели утеплителя?
Теплоизоляция устанавливается для снижения потерь энергии через стены, пол и крышу дома. Недостаточная толщина изоляции приведет к смещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому нерационально. Это нарушает циркуляцию воздуха и естественную вентиляцию между помещениями дома и атмосферой. Для экономии средств при обеспечении оптимальных условий проживания необходим точный расчет толщины утеплителя.
Расчет теплоизоляционного слоя: формулы и примеры
Для возможности точного расчета количества утеплителя необходимо найти коэффициент сопротивления теплопередаче всех материалов стены или другого участка дом.
Зависит от климатических показателей местности, поэтому рассчитывается индивидуально по формуле:
ГСОП=(тв-общ)хзот
тв — показатель температуры внутри помещения, обычно 18-22ºС;
tot — значение средней температуры;
зот — продолжительность отопительного сезона, дней.
Значения для пересчета можно найти в СНиП 23-01-99.
При расчете термического сопротивления конструкции необходимо складывать показатели каждого слоя: R = R1 + R2 + R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов ориентировочные значения определяются коэффициенты:
- стены — не менее 3,5;
- потолок — от 6.
Толщина утеплителя зависит от материала здания и его размера, чем ниже тепловое сопротивление стены или крыши, тем больше должен быть слой утеплителя.
Пример: стена из силикатного кирпича толщиной 0,5 м, утепленная пенопластом.
Rст.=0,5/0,7=0,71 — термическое сопротивление стен
R- Rст.
= 3,5-0,71 = 2,79 — значение для пенопласта
Для пенопласта теплопроводность k=0,038·
d = 2,79×0,038 = 0,10 м — необходимы пенопластовые плиты толщиной 10 см
По этому алгоритму легко рассчитать оптимальное количество теплоизоляции для всех частей дома, кроме пола. При расчете утепления основания необходимо обращаться к таблице температуры грунта в регионе проживания. Именно из него берутся данные для расчета ГСОП, а затем рассчитывается сопротивление каждого слоя и желаемое значение изоляции.
Популярные способы утепления дома
Возможно выполнение теплоизоляции здания на стадии строительства или после его завершения. К популярным методам относятся:
- Монолитная стена значительной толщины (не менее 40 см) из керамического кирпича или дерева.
- Возведение ограждающих конструкций колодезной кладкой – это создание полости для утепления между двумя частями стены.
- Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.
Рассчитать по готовым формулам оптимальную толщину утеплителя можно без помощи специалиста. При расчете число следует округлить в большую сторону, небольшой запас слоя теплоизолятора будет полезен на случай временных понижений температуры ниже средней.
07.09.2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклевка, плитка, гипсокартон, вагонка, ламинат и тд). Кроме того, сантехника, отопление, электрика, обычная облицовка и балконные пристройки. То есть ремонт в квартире или доме был сделан под ключ со всеми необходимыми видами работ.
Безусловно, расчет утеплителя для стен в собственном доме – очень серьезная работа, особенно если этого не было сделано изначально и в доме холодно. И здесь вам придется столкнуться с рядом вопросов.
Например, какой должен быть утеплитель, какой лучше и какой толщины материал нужен? Попробуем разобраться в этих вопросах, а также посмотрим видео в этой статье, которое наглядно демонстрирует тему.
Изоляция стен
внутри или снаружи
Если вы решите воспользоваться калькулятором для расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Кроме того, важно расположение утеплителя, который можно укладывать как внутри, так и снаружи здания, что необходимо учитывать при расчете!
Особенности внутренней и внешней изоляции:
- Представьте, что вы пользуетесь калькулятором утепления стен, но при этом укладываете утеплитель внутри помещения, будут ли результаты расчета правильными? Обратите внимание на схему выше;
- какой бы толщины не был утеплитель в помещении, стена все равно останется холодной и это приведет к определенным последствиям;
- , то есть это означает, что точка росы или зона, где теплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутренняя изоляция, тем ближе будет эта точка;
- в некоторых случаях эта зона распространяется на поверхность стены, где влага способствует развитию грибковой плесени. Но даже если она остается внутри стены, то эксплуатационный ресурс от этого не увеличивается;
- поэтому инструкция и здравый смысл подсказывают, что внутреннюю изоляцию следует устанавливать только в крайнем случае или когда необходима звукоизоляция ;
- с наружным утеплением точка росы будет приходиться на зону утепления, а значит, вы сможете увеличить срок годности вашей стены и избежать сырости.
Но даже если она остается внутри стены, то эксплуатационный ресурс от этого не увеличивается;Бухгалтерский учет — дело серьезное!
| № п/п | материал стенки | Коэффициент теплопроводности | Требуемая толщина (мм) |
| 1 | Пенополистирол ПСБ-С-25 | 0,042 | 124 |
| 2 | Минеральная вата | 0,046 | 124 |
| 3 | Брус клееный или цельный массив ели и сосны поперек волокон 903:30 | 0,18 | 530 |
| 4 | Укладка керамических блоков на теплоизоляционный клей | 0,17 | 575* |
| 5 | Кладка газо- и пеноблоков 400кг/м3 | 0,18 | 610* |
| 6 | Укладка пенополистирольных блоков на клей 500кг/м3 | 0,18 | 643* |
| 7 | Кладка газо- и пеноблоков 600кг/м3 903:30 | 0,29 | 981* |
| 8 | Кладка на керамзитобетонном клее 800кг/м3 | 0,31 | 1049* |
| 9 | Кладка из керамического пустотелого кирпича на КПП 1000кг/м3 | 0,52 | 1530 |
| 10 | Рядовая кирпичная кладка на КПП | 0,76 | 2243 |
| 11 | Кладка из силикатного кирпича на КПП 903:30 | 0,87 | 2560 |
| 12 | ЖБИ 2500кг/м3 | 2,04 | 6002 |

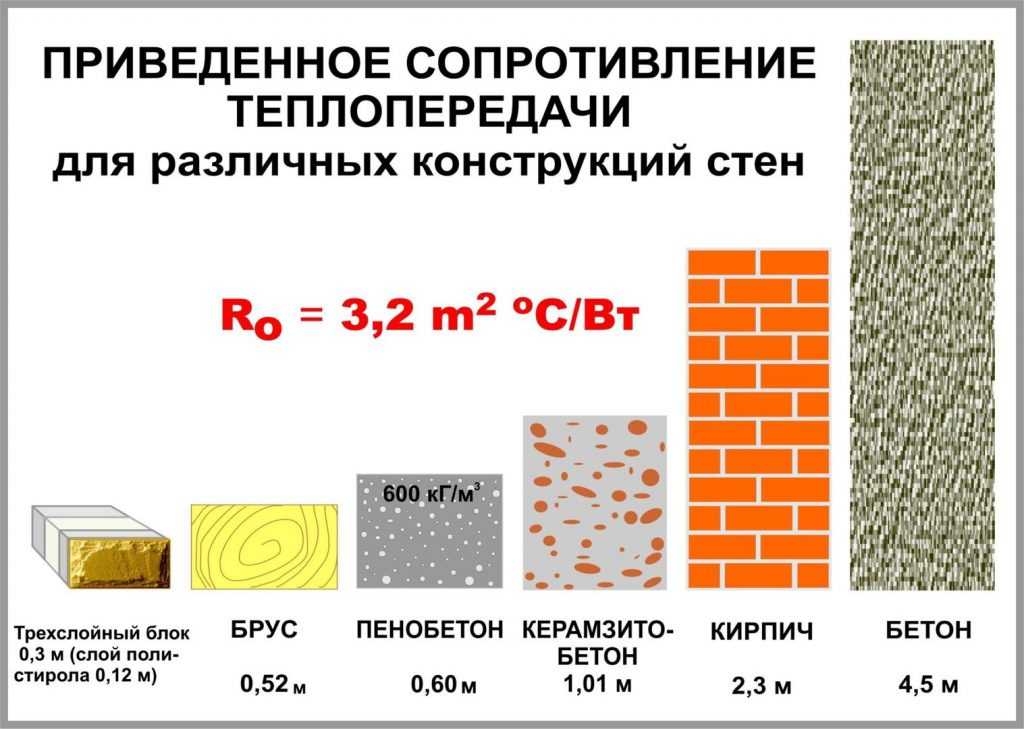

Теплотехнический расчет различных материалов
Примечание к табл.
Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании имеются перемычки и монолитные пояса из тяжелого бетона. Вверху для наглядности составлена схема — цифры совпадают с таблицей.Итак, расчет толщины утеплителя – это определение его термического сопротивления, которое обозначим буквой R – величина постоянная, которая рассчитывается отдельно для каждого региона.
Возьмем для ясности среднее значение R=2,8 (м2*К/Вт). Согласно ГОСТу, это значение является минимально допустимым для жилых и общественных зданий.
В случаях, когда теплоизоляция состоит из нескольких слоев, например, кирпичной кладки, пенополистирола и евровагонки, то сумма всех показателей суммируется — Р=Р1+Р2+Р3 . А общую или индивидуальную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .
Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*k), значение которого можно взять из таблицы тепловой расчет, который приведен выше.
Фактически по тем же формулам можно рассчитать энергоэффективность утепления подоконника или узнать толщину утеплителя пола. Используйте значение R в соответствии с вашим регионом.
Чтобы не быть голословным, приведу пример, возьмем кирпичную кладку в два кирпича (стеновая обычная), а в качестве утеплителя будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена из которых вполне приемлемо даже для бюджетной постройки.
Итак, термическое сопротивление, которого нам нужно добиться, должно быть 2,8 (м2 * Д/Вт). Сначала выясняем термическое сопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.
Следовательно, p=0,25*2+0,01=0,51 м . Силикатный коэффициент равен 0,7 (Вт/м*К), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*К/Вт) — мы получили коэффициент теплопроводности кирпичной стены, рассчитав его своими руками.
Идем дальше, теперь нам нужно добиться суммарного показателя для слоистой стены 2,8 (м2 * К/Вт), то есть R = 2,8 (м2 * К/Вт) и для этого нужно знать искомое толщина поролона.
Итак, R пен = Rобщ-Rкирп = 2,8-0,73 = 2,07 (м2 * К/Вт).
На фото — местная пенозащита
Теперь для расчета толщины пенополистирола возьмем за основу общую формулу и здесь Pfoam = Rfoam *kfoam = 2?07*0?035=0?072m . Конечно 2 см у ПСБ-25 мы не найдем, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя
| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия | Джеффри Кристиан и Ян Косны Джеффри Кристиан — директор, а Ян Косни — штатный научный сотрудник Центра строительных технологий Окриджской национальной лаборатории. Сравнение тепловых преимуществ 40 альтернативных стеновых систем теперь представляет собой простую восьмишаговую процедуру для всех, у кого есть доступ в Интернет.
На этапе предварительного проектирования, когда домовладельцы или строители взвешивают относительные достоинства альтернативных стеновых систем, они должны иметь возможность точно сравнить R-значения этих систем. Проектировщики жилых домов и строительные подрядчики обычно понимают, как учитывать факторы каркаса для расчета R-значения всей стены традиционных размерных стен с деревянным каркасом. Однако гораздо сложнее точно оценить тепловые характеристики других стеновых систем, особенно если на этапах концептуального проектирования здания рассматривается несколько различных типов систем. Теперь тепловые характеристики альтернативных настенных систем может довольно легко сравнить любой, у кого есть доступ в Интернет. Интерактивный инструмент расчета тепловых характеристик цельной стены доступен по адресу www.ornl.gov/roofs+walls/whole_wall/wallsys.html. Этот инструмент принимает простое описание индивидуальных строительных планов и позволяет пользователю сравнивать единые R-значения всей стены не менее чем для 40 различных стеновых систем. Калькулятор тепловых характеристик всей стены основан на базе данных R-значений всей стены, полученных в результате полномасштабных испытаний в горячих камерах (см. Таблицу 1). Более 15 производителей настенных систем представили 40 различных стеновых систем для испытаний в горячих камерах. Каждая запись в базе данных является результатом тестирования, проведенного Центром строительных технологий Национальной лаборатории Ок-Риджа — признанной, объективной и квалифицированной третьей стороной — в сотрудничестве с производителями каждой стеновой системы. Эти тесты в основном подтверждали результаты теплового моделирования, которое мы также проводили, но иногда приводили к неожиданным выводам. Например, мы обнаружили, что стена из тюков соломы, оштукатуренная вручную, имеет R-значение 16, а не предполагаемое R-60, которое было основано на ограниченных измерениях удельного теплового сопротивления (см. Refining Straw Bale R-Values, HE ). март/апрель 1999 г., стр. 13). Вычислительное гидродинамическое моделирование показало, что это более низкое значение R является результатом внутренней конвекции в прерывистых зазорах между штукатуркой и тюками соломы, а также между гипсокартоном и тюками соломы. У нас была построена вторая стена из тюков соломы, которая была механически оштукатурена, что практически устранило воздушные зазоры. Тестирование этой стены показало, что ее R-значение равно 26,9.0005 Другим заслуживающим внимания, если не удивительным результатом, было наше открытие, что значение R для всей стены деревянного каркаса 2 x 6 со стекловолоконными плитами R-19, установленными с закругленными плечами, 2% полых пустот и бумажной облицовкой. База данных охватывает достаточно широкий спектр стеновых материалов. К ним относятся структурные изолированные панели (SIP) с наполнителем из прессованной соломы, каркас из стальных С-образных стоек (2 x 6 и 2 x 4), стены из металлического каркаса с различными типами изоляции из напыляемой пены, металлические стойки различной геометрии, структурные стены из соломенных тюков, и изолирующая бетонная опалубка (ICF) стены. Калькулятор тепловой стены Общее время ввода описания здания в тепловой калькулятор для всей стены составляет менее пяти минут на систему стен. Для сравнения, это заняло бы больше часа, если бы вы могли найти всю необходимую информацию. Шаги:
| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия | С Home Energy можно связаться по адресу: contact@homeenergy. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
1
Для этого им необходимо знать не только значение R для чистой стены, которое представляет собой стену, содержащую изоляцию, и необходимые конструктивные элементы вдали от всех деталей сопряжения, но также более репрезентативное значение R для всей стены (см. Получение R-значений для всей стены). Значение R для всей стены учитывает все основные тепловые замыкания на стыках стен с окнами, полами, потолком и другими стенами. Термошорты приводят к нежелательной потере тепла зимой и притоку тепла летом. Они также способствуют неравномерной температуре внутренней поверхности, что может привести к ореолу и конденсации внутренней влаги. Поскольку при этом учитываются тепловые короткие замыкания, значение R для всей стены почти всегда меньше, чем значение R для чистой стены.
, прикрепленных к внутренней поверхности каждой стойки, составляло всего 11. Это значение R для всей стены, полученное из этого наихудшего случая типичной установки войлоков, представляет собой снижение на 42% по сравнению со значением R-19, которое может ожидать потребитель, исходя из стекловолокна. этикетка бэтта. Казалось бы, незначительные погрешности монтажа изоляции и тепловые замыкания, возникающие из-за деталей сопряжения, накапливаются в значительных ударах.
Процентная разница между значением R для всей стены и значением R для прозрачной стены является отличным показателем для описания серьезности тепловых коротких замыканий, существующих в стеновой системе. Чем ниже процентная разница между этими двумя R-значениями, тем меньше тепловое короткое замыкание.
Иногда предположения, сделанные о свойствах материала испытываемой стены, оказываются неверными. В одном случае мы обнаружили, что металл в сборке стальной рамы был изготовлен из переработанных материалов с очень высоким содержанием, что придавало раме более низкую теплопроводность, чем мы предполагали.
