Распределительный щит-компоновка автоматов и УЗО при сборке
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
В этой статье мы с вами подробно рассмотрим три основные компоновки внутренних элементов при пректировании и сборке распределительных щитов.
При ремонте или замене электропроводки перед началом электромонтажных работ продумывается необходимое количество электрических потребителей, места их установки, все наносится на план квартиры. После этого производится разделение электропроводки на группы, рассчитываются номиналы и другие характеристики электрических аппаратов защиты, их количество, рассчитывается необходимое сечение и марка кабеля.
После того, как подобраны автоматические выключатели, УЗО и другие компоненты распределительного щита, рассчитано количество занимаемых ими модулей, продумывается его компоновка и выбирается необходимый типоразмер распределительного щита. Обо всем этом я уже подробно рассказывал в своих предыдущих публикациях, ссылки на них вы найдете внизу этой статьи.
Когда выбрана необходимая начинка электрического щита (автоматические выключатели, УЗО, реле напряжения, импульсные реле и др.), т.е. модульные устройства для установки на DIN-рейку встает вопрос — как все эти устройства разместить и скомпоновать внутри щита?
Хочу предложить три основных концепции, три варианта компоновки модульных устройств (начинки) внутри распределительного щита. Применяя какой-либо из них по отдельности или их комбинацию можно собрать щиток любой конфигурации и компоновки.
Итак, первый вариант
Компоновка в ряд
Систему электроснабжения наших квартир и домов я уже рассматривал, напомню вкратце.
Для частных домов вводной автоматический выключатель и счетчик электроэнергии устанавливаются в щите учета, а вся модульная автоматика монтируется внутри дома в квартирном щите.
Для многоквартирных домов вводной автомат и прибор учета электроэнергии устанавливаются в этажном распределительном щите на лестничной площадке, а автоматы, УЗО и др. устройства в нутри квартир в квартирных щитах.
Они пломбируются органами энергосбыта, поэтому дальнейшее изложение будем проводить применительно к квартиным электрическим щитам.

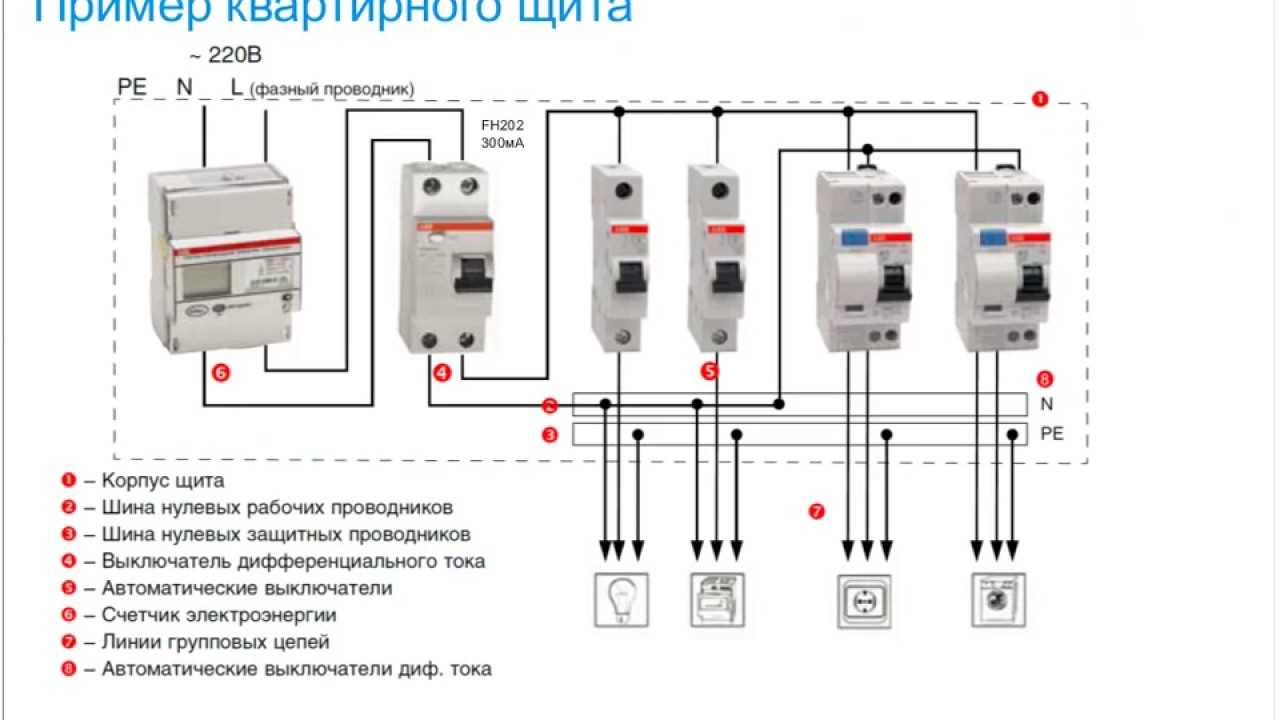

При использовании этого варианта все компоненты внутри распределительного щита устанавливаются на DIN-рейку подряд один за другим в ряд.
Первым, обычно, устанавливается выключатель нагрузки, либо рубильник, либо автоматический выключатель, дублирующий по номиналу вводной автомат. Его назначение — обесточить весь щиток для проведения работ по обслуживанию, ремонту или замене устройств внутри щита или электропроводки.
При проектировании и сборке распределительных щитов помимо соблюдения норм и правил, необходимо продумать компоновку его элементов таким образом, чтобы обеспечить удобство дальнейшей эксплуатации и обслуживания распределительного щита. Т.е. расположение устройств в щитке должно выдерживаться в определенной логической последовательности, чтобы при необходимости отключить какую-либо группу, подойдя к щиту было четко понятно, где какой автомат или УЗО находится и за какую группу он отвечает.
При компоновке в ряд можно вначале устанавливать автоматические выключатели, защищающие отдельных потребителей: стиральную машину, бойлер, кондиционер и т.д. Затем группы розеток, затем освещение.
Можно наоборот вначале группы освещения, затем розеток и одиночных потребителей. Главное логика расположения и простота восприятия. Чтобы подойдя к щитку в полной темноте с фонариком или мобильным, сразу было понятно, где какой автомат и за что он отвечает.

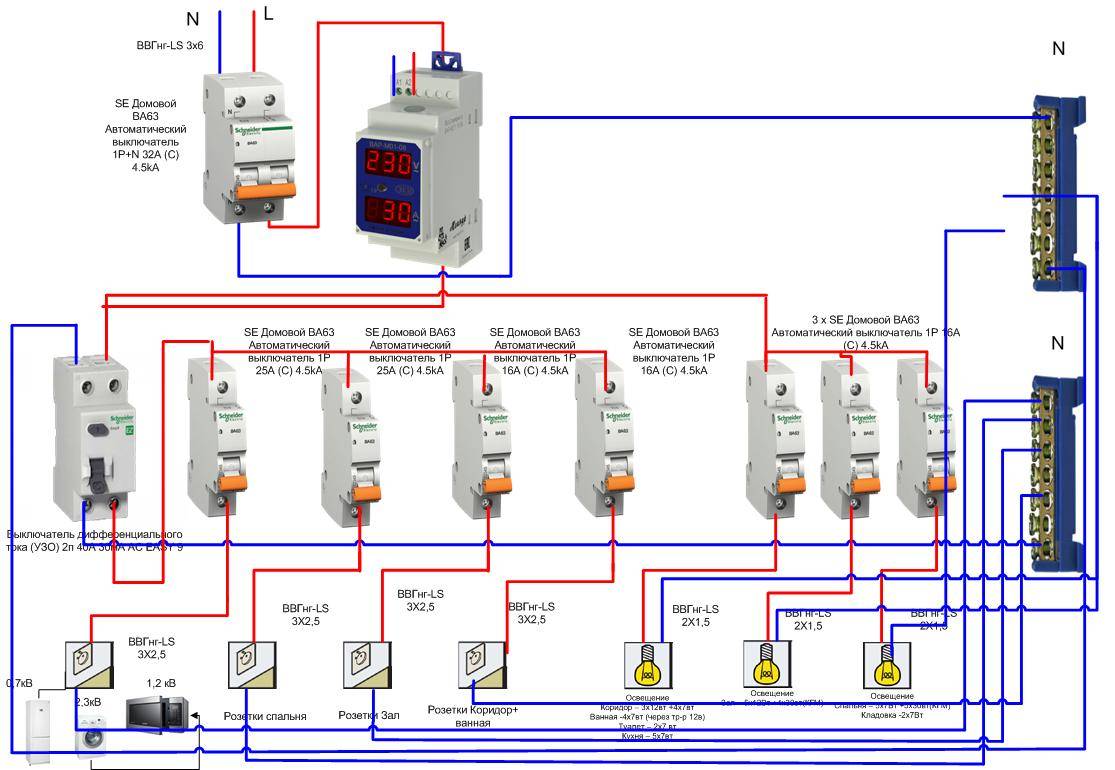

В современных распределительных щитах часто применяются УЗО, в этом случае при компоновке в ряд их логично устанавливать сразу после выключателя нагрузки.
Если УЗО два и более, то они устанавливаются рядом, а затем в ряд автоматические выключатели. Здесь очень важно подписывать каждое устройство в электрическом щите. Красиво смотрятся специально изготовленные наклейки. О том, как их изготовить я расскажу в следующих публикациях. Если хотите не пропустить новые материалы по этой и многим другим темам — подписывайтесь на новостную рассылку внизу этой статьи!
При большом количестве групп и приборов защиты они устанавливаются на две DIN-рейки, как на рисунке вверху. Пустые места закрываются специальными заглушками.
Этот вариант компоновки чаще всего встречается на практике и позволяет выбрать щит минимального типоразмера. Подсчитывается необходимое количество модулей и выбирается распределительный щит на такое же или ближайщее большее количество модулей.
Групповая и древовидная компоновка
Следующие два вида компоновки устройств внутри распределительного щита делают более удобной эксплуатацию и обслуживание щита.
Их я подробно рассмотрел в видео, которое вы можете посмотреть ниже.
Рассмотренные три варианта компоновки распределительного щита применяются как по отдельности, так и в их комбинации. Они позволяют логически организовать устройства внутри щита, понятны для обслуживания, а также эксплуатации неквалифицированным персоналом — владельцами квартир и домов.
Распределительный щит. Внутренняя компоновка устройств при сборке
youtube.com/embed/oQo-lutQUbE» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Также рекомендую прочитать
Как разделить электропроводку на группы.
Как подготовиться к ремонту электропроводки.
Как электричество попадает в наши квартиры и дома.
Выбираем квартирный электрический щит.
Коммутация щита — Национальная сборная Worldskills Россия
“
Перед тем как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества. Чтобы не запутаться в оборудовании и проводах, расположенных в щите, следует изначально разместить все грамотно. А чтобы электроустановка работала исправно, все цепи должны быть скоммутированы правильно. Как это сделать, вы узнаете, пройдя данный урок.
Глоссарий
Для успешного освоения материала рекомендуем вам изучить следующие понятия:
Металлический профиль, применяемый при выполнении электромонтажных работ
Устройство для защиты проводки от токов короткого замыкания и перегрузки, состоит из трех однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения
Устройство для предохранения от перегрузок электрических цепей, обеспечивает защиту только одного провода
Устройство для коммутации сетей электричества
Аппарат, реагирующий на изменение тепловых величин, защищает электрическое оборудование от токовых перегрузок
Устройство, позволяющее исключить одновременную работу контакторов
Приспособление для разведения входящего проводника на несколько потребителей или участков
Ручной монтажный опрессовочный инструмент для соединения проводов между собой или установки на них наконечников
Видеолекция
Конспект
Виды электрических щитов
Главный распределительный щитСлужит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок и коротких замыканий в электрических сетях.
Вводное распределительное устройство
Служит для приема питания сети от силового кабеля и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий и перегрузок при авариях.
Аварийный ввод резерва
АВР укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию.
Этажный электрощит
Служит для распределения подачи электричества по квартирам или офисам на одном этаже.
Щит освещения
Его располагают практически во всех зданиях, оснащенных приборами освещения, для переключения осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.
Коммутация щита
Установка оборудования
1. При монтаже щита сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное количество участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов с учетом возможности выполнения дополнительных отверстий.
2. Далее монтируются установочные DIN-рейки, шины заземления, монтажные кронштейны.
На этой же рейке располагают аппараты защиты остальных цепей. Это могут быть автоматические выключатели, устройства защитного отключения, дифференциальные автоматы.
На этой же рейке располагают аппараты защиты остальных цепей. Это могут быть автоматические выключатели, устройства защитного отключения, дифференциальные автоматы.
На средней DIN-рейке располагают все необходимое щитовое оборудование: реле задержки включения и отключения, магнитные пускатели, импульсное реле, модульные контакторы, кросс‑модули.
На средней DIN-рейке располагают все необходимое щитовое оборудование: реле задержки включения и отключения, магнитные пускатели, импульсное реле, модульные контакторы, кросс‑модули.
На нижней DIN-рейке располагают клеммники для подключения внешних устройств: выключатели, кнопки, светильники, розетки и т. д.
На нижней DIN-рейке располагают клеммники для подключения внешних устройств: выключатели, кнопки, светильники, розетки и т. д.
Правила коммутации
- На щите есть наименование.
- В нем нет пыли и грязи.
- Внутри есть таблица потребителей и схема, по которой собирался щит.
- Линии в электрощите промаркированы.
- Корпус щита заземлен.
- Провода расположены так, что не затрудняют обслуживание и замену электрических аппаратов.
Кабельная продукция для коммутации щитов
Сечение
Управляющие цепи выполняются проводом сечением 1,5 мм².
Силовая часть — проводами не менее 2,5 мм².
Моножильный провод первого класса ПВ1
Для стационарной прокладки осветительных и силовых цепей, а также для электрических установок и монтажа электрооборудования.
Моножильный провод первого класса ПВ1
Для стационарной прокладки осветительных и силовых цепей, а также для электрических установок и монтажа электрооборудования.
Многожильный провод ПВ3
Используется в устройствах, в которых часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления.
Многожильный провод ПВ3
Используется в устройствах, в которых часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления.
Проводами синего цвета прокладывается ноль.
Проводами синего цвета прокладывается ноль.
Проводами желто-зеленого цвета выполняется защитное заземление.
Проводами желто-зеленого цвета выполняется защитное заземление.
Проводами черного, красного, белого, коричневого цвета выполняется коммутация фаз.
Проводами черного, красного, белого, коричневого цвета выполняется коммутация фаз.
Выполнение коммутации щита
Техника безопасности при выполнении работ
Для защиты глаз и рук от повреждений следует использовать очки и перчатки.
Что нам понадобится
Трехполюсный автомат, 1 шт.
Однополюсный групповой автомат, 1 шт.
Малогабаритные контакторы, 2 шт.
Тепловое реле, 1 шт.
Механическая блокировка, 1 шт.
Кросс‑модуль, 1 шт.
Набор изолированных (клеммных) зажимов
Отрезки DIN‑рейки, 3 шт.
Проводники сечением 2,5 мм²
Проводники сечением 1,5 мм²
Нейтральный проводник сечением 1,5 мм²
Монтажная схема от щита
Перфорированный КК
Карандаш
Рулетка
Шуруповерт с установленной битой
Устройство для резки перфорированного кабельного канала
Устройство для снятия изоляции с проводников
Обжимное устройство
Набор наконечников
Набор отверток
Кусачки
Разметка монтажной платы
1. Размечаем места установки DIN-реек и перфорированного кабельного канала.2. Устанавливаем DIN-рейки.
3. Отмеряем, отрезаем и монтируем перфорированный КК.
Установка оборудования на DIN-рейки
1. На верхней DIN-рейке располагаем автоматы: трехполюсный и однополюсный групповой.
2. Крепим контакторы на среднюю DIN-рейку, перед этим установив между ними механическое устройство для блокировки их совместного включения.
3. На нижнюю DIN-рейку устанавливаем изолированные зажимы и кросс‑модуль.
Монтаж силовой цепи
1. Отрезаем от провода сечением 2,5 мм² перемычки для питания группового автомата и для реверсивного контактора. Зачищаем их.
2. Обжимаем перемычки наконечниками.
Совет
Чтобы было понятно, какие провода относятся к силовой цепи, используйте наконечники одного цвета
3. Подключаем проводники к устройствам и прокладываем их в перфорированном кабельном канале.
4. Отрезаем и обжимаем перемычки на нижние контакты контакторов. Прикручиваем их.
5. Отходящие проводники со второго контактора подключаем к выходу первого контактора. Заводим их в левую сторону от винта.
5. Подключаем тепловое реле. Заводим его с правой стороны от винтов. Чтобы одни проводники были справа, а другие слева.
Совет
Если фланцы на обжатых наконечниках будут мешать установке теплового реле, их можно убрать
7. Вводим провода с теплового реле на клеммные зажимы.
Сборка цепи управления
1. Она будет запитываться с группового автомата, рассчитанного на 6А. С него мы запитываем несколько клеммных зажимов. Первый из них отвечает за питание кнопочного поста, а второй — за питание бытовой розетки.
Совет
При обжиме проводников используйте наконечники цвета, отличного от того, который использовали при монтаже силовой цепи. Это поможет понять, какие провода относятся к цепи управления
2. Проводим питание от автомата к NO-контакту теплового реле.
3. Выход NO-контакта теплового реле подключаем на клеммник, который будет отвечать за красную лампу в дверце щита.
4. Для реализации остановки электродвигателя в нашей схеме есть тепловое реле, которое в случае перегрузки электродвигателя будет обесточивать цепь управления катушек контакторов. Чтобы это произошло, подключаем NC-контакт теплового реле к соответствующему клеммнику.
5. С NC-контакта теплового реле вводим питание на тринадцатые контакты контакторов. Не забываем сделать перемычку.
6. Подводим питание с клеммников, отвечающих за кнопки, расположенные в посту, к контакторам. Каждой кнопке соответствует свой контактор.
7. Подводим питание с четырнадцатого контакта на катушку этого же контактора и на светильник, который будет сигнализировать о работе контактора.
Подключение нейтральных проводников
1. Подключаем нейтральный проводник к нейтральной шине кросс‑модуля.
2. После завершения коммутации устанавливаем монтажную плату в щит.
Полностью скоммутированный щит представляет собой законченное электротехническое изделие, в котором скоммутированы все цепи, а провода уложены ровно и не затрудняют использование и обслуживание аппаратов. Силовые цепи и цепи управления разделены и собраны в жгуты. Остается только вставить монтажную панель щита в его основание и подключить к клеммникам все внешние цепи.
“
В этом уроке мы узнали основные виды щитов и порядок установки оборудования в них. Разобрались с тем, какую кабельную продукцию выбирать при коммутации щитов и как ее вводить, а также произвели коммутацию оборудования щита. А сейчас проверьте свои знания, выполнив небольшое задание.
