Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Обязательно *



Разновидности и виды распределительных щитов

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

ВРУ — вводное распределительное устройство.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник.

ЩО – щиты освещения, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и автоматики и автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом компании Декада, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Фото распределительных щитов Декада

Сборка распределительного щита. Для чего устанавливаются щитки распределения?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.


Мы занимаемся производством распределительных щитов уже много лет. Работаем как с типовыми, так и с индивидуальными схемами, позволяющими производить наиболее удобные для конечного потребителя системы. Наши мастера индивидуально для каждого высчитывают нагрузку и производят сборку системы, опираясь на полученные данные.

Главное, необходимо помнить: бесперебойное функционирования системы зависит от хорошо настроенного распределительного щита. Обращаясь к нам, вы обеспечиваете себя бесперебойной подачей электрического тока, его оптимальным перераспределением и безопасностью сети, которой не страшны перегрузки и короткие замыкания.

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер при сборке распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

Щит распределения. Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит распределения. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Что относится к щиту собственных нужд?

Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.

ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

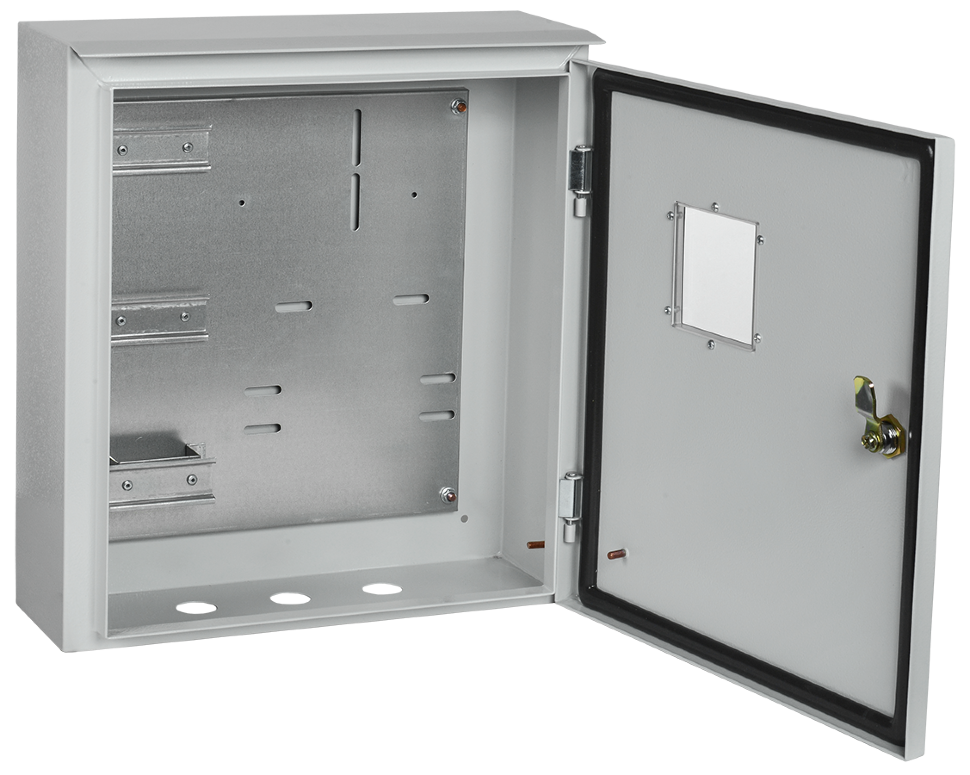

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Навесной или встроенный щит? Классификация по способу и месту установки

Навесной или встроенный щит? Классификация по способу и месту установки

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные.

Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Основная отличительная особенность щитов данного типа в том, что весь его корпус располагается снаружи.

Встраиваемые щитки монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус ЩРВ утоплен в стене.

Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Что касается места установки, то в данном случае электрические щитки бывают наружной или внутренней установки. Возможность установки щитка вне помещения определяется по его конструктивным особенностям, а именно наличию соответствующей защиты корпуса.

Выбор распределительного щита

Выбор распределительного щита

Любой электрощит должен соответствовать общим параметрам, в зависимости от его технологических особенностей. Среди которых,

1. Общая конструкция обеспечивает все правила безопасности.
Содержит доп. изоляцию, обеспечивает защитные функции от возгорания и плавления, к тому же необходима сдерживать большие величины проходящего тока.

2. Все модели электрощитов должны придерживаться установленного веса.

Основы выбора распределительного щита

При подборе распределительного щита следует учитывать несколько немаловажных факторов:

Количество групп подбирается свободно, с учетом возможной нагрузки.

Расчет предполагаемого тока нагрузки на каждую группу.

Установка в щите УЗО, в качестве ограничителя при перенапряжениях.

Выбор корпуса для удобного монтажа распределительного щита

Предлагаем вашему вниманию полезное видео с официального канала компании ABB.

Оставьте заявку на нашем сайте, или позвоните нашему менеджеру чтобы получить полную консультацию по ценам, или оформить заказ на сборку НКУ.



Распределительный щит — 95 фото современных видов и их характеристики —

Содержание

Распределительный щит — 95 фото современных видов и их характеристики

Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?

Как выбрать электрооборудование щитка?

Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему.

Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.

Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.

Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А.

Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.

На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.

Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.

Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.

В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.

Вид установки

Вы должны знать, что установка распределительного щита может осуществляться двумя способами:

  • Встраиваемая установка;
  • Накладная установка.

Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.

Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.

В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.

Правила установки распределительного щитка

На расстоянии от горючего

Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.

Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.

На свету

В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.

Это необходимо для того, чтобы в случае какой-либо неисправности специалист без применения автономных приборов освещения мог быстро устранить какую-либо неисправность.

Легкий доступ

Удержитесь от того, чтобы превратить помещение вышей щитовой в склад с огромным количеством вещей, которые вам, скорее всего никогда в жизни не понадобятся. К щитку всегда должен быть свободный доступ. В противном случае вы рискуете в аварийной ситуации не успеть обесточить сеть во всем доме.

Фото распределительных щитов

Также рекомендуем посетить:

правила компоновки и укладки проводов (110 фото)

Одним из наиболее важных элементов в инфраструктуре любого здания является система обеспечения его электроэнергией. Действительно, без этого сегодня представить жизнедеятельность современного человека невозможно.

Однако просто завести питающий кабель недостаточно: необходимо правильно распределить электроэнергию, обеспечить необходимый уровень защиты самой электропроводки, а также жизни и здоровья людей, установить счетчик потребляемой электроэнергии, при всем том, выполнить данные условия таким образом, что бы при минимальных размерах и удобстве установки, к конструкции имелся легкий и быстрый доступ.

Для выполнения указанных условий, существуют, так называемые, вводно-распределительные устройства (ВСУ) или просто – распределительные электрощиты.


Посмотрев на фото распределительного щита, их в достаточном количестве можно видеть на ресурсах в сети, иной читатель отметить сложность внутреннего содержимого, а также большое количество автоматов, выключателей и проводов. В действительности, самостоятельно собрать электрощит в своем доме можно, тем более в случае однофазной проводки.

Тем не менее, если вы никогда не сталкивались с электромонтажными работами, лучше обратиться к специалистам, а тем, кто решил все сделать сам, необходимо знать некоторые ключевые моменты монтажа и выбора электрощита, а также особенности его внутреннего устройства – именно об этом пойдет речь в этой статье.

Немного теории

Основное назначение распределительного щита следует из его названия, но все же давайте остановимся на этом вопросе немного подробнее.

К главным функциям вводного распределительного устройства в доме следует отнести:

  • Обеспечение в одном месте распределения всей электроэнергии по отдельным ветвям электрической проводки;
  • Управления подключением/отключения отдельных ветвей к электросети;
  • Учет потребляемой электроэнергии;
  • Защита, как всей электропроводки, так и отдельных ее ветвей от перегрузки по току;
  • Защита от утечки тока на землю помимо потребителей электроэнергии;
  • Конструктивное объединение всех названых функций в единый блок;
  • Защита от внешних воздействий внутреннего содержимого распределительного устройства.

Важно заметить, что указанные функции возлагаются, как на распределительный щит в квартиру, так и на установленный в частном доме, гараже, даче и т. п.

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е. , именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.


Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

Внутреннее устройство электрощита состоит из следующих основных компонентов:

  • Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
  • Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
  • Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
  • Счетчик потребления электроэнергии;
  • Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

Установка

В целом, установка распределительного щита в доме производится на этапе всех электромонтажных работ. Каких – либо особенностей в данном случае нет: все делается в строгом соответствии с требованиями безопасности, а также предусмотренных норм и правил. Единственное – подключение к внешней электросети, нужно производить уже после сборки и проверки схемы.

Все соединения внутри электрощита должны производиться строго в соответствии с предварительно продуманной и зарисованной электрической схемой.

На внутренней части дверцы электрощита, как правило, находится специальное место, где можно указать назначение всех выключателей.

Признаком грамотно выполненной работы и одним из требований электробезопасности, необходимо считать обязательную подпись-маркер всех автоматов. Так, в случае срабатывания защиты, это позволит локализовать поиск неисправности, а при необходимости ремонтных или профилактических работ, отключить необходимую ветвь электропроводки.


Фото распределительных щитов

Также рекомендуем посетить:

Post Views: Статистика просмотров 988

Электрический щит. Фото и примеры сборок.

4.8 / 5 ( 21 голос )

Электрический щит на заказ. Выкладываю фото работ, на которых показаны сборка и монтаж распределительных электрощитков для квартир и частных домов. Здесь представлена только малая часть.

Являюсь победителем конкурсов по сборке электрощитов в 2018/19 и 2019/20, проводимого всемирно известной компанией ABB.

Стоимость электрощита в сборе (комплектующие + работа) = Розничная цена комплектующих магазина электротоваров ЭТМ.

Практически все мои работы (это 400+ собранных щитов) выложены на известном форуме Mastergrad по ссылке.

Пример 1. Электрический щит 380 В ABB AT72 на 168 модулей для коттеджа г. Москва. В щите установлены: автоматы 2Р, УЗО, защита от скачков напряжения УЗМ-51М, вольтамперметры, реверсивный рубильник для генератора, счетчик для учета электрического отопления.

Пример 2. Электрический щит 380 В Legrand (Легран) серия XL3 на 144 модулей для частного дома г. Санкт-Петербург (Питер). В щите установлены: автоматы 1Р+N, УЗО, реле напряжения РН-260, УЗИП защита от молнии, реверсивный рубильник для генератора, НЕотключаемые линии.

Пример 3. Электрический шкаф 380 В ABB AT62 на 144 модуля для коттеджа г. Новосибирск. В щите установлены: автоматы 2Р, УЗО, защита от скачков напряжения РН-260, УЗИП от молнии, реверсивный рубильник для генератора.

Пример 4. Электрический щит АББ АТ63 на 216 модулей для загородного дома г.Екатеринбург. В электрощите установлены: двухполюсные автоматы, УЗО, защита от молнии УЗИП OVR ABB, защита от скачков напряжения РН-260, реверсивный переключатель для генератора, блоки питания 230 на 12 и 24 В.

Пример 5. Электрический щит трехфазный влагозащищенный пластиковый ABB Mistral IP65 на 54 модуля для квартиры г. Нижний Новгород. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения на каждую фазу РН-260.

Пример 6. Электрический распределительный щит встраиваемый однофазный АББ U42 на 96 модулей для квартиры г. Москва. В электрощите установлены: двухполюсные автоматы, УЗО, защита от перепадов напряжения РН-260, щитовая розетка 220 В на din-рейку, защита от молнии УЗИП ABB OVR.

Пример 7. Электрический щит 220 В ABB Mistral 41F на 36 модулей для квартиры г. Казань. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-106.

Пример 8. Электрический щиток ABB U53 на 180 модулей для гостиницы г. Самара. В щите установлены: однополюсные автоматы, УЗО тип А, дифавтоматы, контакторы для дистанционного управления номерами, замок в дверцу.

Пример 9. Электрический щит 220 В ABB Mistral 41F на 72 модуля для частного г. Челябинск. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения УЗМ-51М, вольтметр амперметр ВАР-М01-08, GSM реле для дистанционного управления отоплением дома, блок питания 220/24 В для питания реле GSM.

Пример 10. Распределительный щит трехфазный ABB U52 на 120 модулей для коттеджа г. Омск. В щитке установлены: двухполюсные автоматы, УЗО, защита от перепадов напряжения РН-260, установлены клеммы для будущего подключения стабилизаторов и ИБП/UPS.

Пример 11. Электрический щит трехфазный распределительный влагозащищенный пластиковый ABB Mistral IP65 на 72 модуля для квартиры г. Ростов-на-Дону. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения на каждую фазу РН-260, защита от молнии УЗИП ABB OVR, установлены клеммы для подключения в дальнейшем АВР.

Пример 12. Электрический щит настенный трехфазный ABB АТ52 на 120 модулей для коттеджа г. Уфа. В электрическом щите установлены приборы Legrand (Легран): однополюсные автоматы, УЗО, защита от скачков напряжения РН-260.

Пример 13. Электрический щит распределительный влагозащищенный ABB Mistral IP65 на 72 модуля для частного дома г. Красноярск. В щите установлены: однополюсные автоматы, УЗО тип АС, реле напряжения на каждую фазу РН-260, реверсивный рубильник для подключения генератора.

Пример 14. Распределительный щит 220В однофазный встраиваемый щита пластиковый ABB Mistral 41F на 54 модуля для квартиры г. Воронеж. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-106.

Пример 15. Электрический щит бюджетный трехфазный пластиковый КЭАЗ Optibox (Оптибокс) на 54 модуля для бани г. Пермь. В щите установлены: однополюсные автоматы, УЗО тип АС, защиты от перепадов напряжения РН-260, неотключаемые линии.

Пример 16. Электрический щит пластиковый ABB Mistral 41F на 48 модулей для таунхауза г. Волгоград. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-260 от Новатек, защита от молнии и коммутационных перенапряжений ABB OVR.

Пример 17. Электрический щит однофазный ABB АТ72 на 168 модулей для квартиры г. Краснодар. В электрическом щите установлены приборы Legrand (Легран): однополюсные автоматы, УЗО, защита от скачков напряжения РН-260, импульсные реле РИО-1М от Меандр, оставлен большой запас свободных модулей для реализации в дальнейшем “умного дома” на программируемых логических контроллерах (ПЛК).

Пример 18. Распределительный щит 380В накладной трехфазный ABB АТ42 на 96 модулей для коттеджа г. Саратов. В щитке установлены: однополюсные автоматы, УЗО, защита от скачков напряжения РН-260, контактор ABB ESB, установлено реле GSM Ethernet, реализованы НЕотключаемые линии.

Пример 19. Электрический щит с металлической дверцей ABB UK600 на 60 модулей для квартиры г. Тюмень. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения РН-260 от Новатек, реализованы НЕотключаемые линии.

Пример 20. Электрический щит трехфазный распределительный металлический ABB U41 на 48 модулей для квартиры г. Тольятти. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения на каждую фазу УЗМ-50Ц с индикацией тока и напряжения, защита от молнии УЗИП ABB OVR, установлены клеммы для подключения в дальнейшем стабилизаторов напряжения.

Пример 21. Распределительный щит с металлической дверцей ABB UK600 на 36 модулей для квартиры на  Сахалин. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц от Меандр.

Пример 22. Электрический щит ABB АТ51 на 60 модулей для квартиры г. Севастополь. В щите установлены: однополюсные автоматы, УЗО тип АС, селективное противопожарное УЗО, реле УЗМ-51М, вольтметр амперметр, реализованы НЕотключаемые линии.

Пример 23. Электрический умный щит однофазный настенный пластиковый ABB Mistral 41W на 72 модуля для квартиры г. Москва. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, установлены логические реле SIEMENS Logo! для умного дома.

Пример 24. Электрический щит настенный ABB Mistral 41W на 48 модулей для квартиры в Подмосковье. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, контактор для отключения всего освещения в квартире одним общим выключателем.

Пример 25. Электрический щит металлический трехфазный ABB АТ52 на 120 модулей для коттеджа г. Москва. В электрическом щите установлены приборы: двухполюсные автоматы, УЗО, защита от скачков напряжения реле УЗМ-51М, вольтметр амперметр, реверсивный рубильник ABB OT40 для генератора.

Пример 26. Металлический электрощит накладной трехфазный ABB АТ32 на 72 модуля для коттеджа г. Санкт-Петербург. В электрическом щите установлены приборы: однополюсные автоматы, УЗО, дифавтоматы ABB DSH941, рубильник SD, индикатор наличия фаз.

Пример 27. Распределительный щит однофазный настенный ABB Mistral 41W на 48 модулей для квартиры в Крым. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, счетчик электрической энергии ABB.

Пример 28. Распределительный щит трехфазный ABB АТ52 на 120 модулей для частного дома г. Балашиха. В электрическом щите установлены приборы: однополюсные автоматы, УЗО противопожарное, УЗО групповые, защита от скачков напряжения реле УЗМ-50Ц, реверсивный переключатель ABB OT40 для генератора.

Пример 29. Металлический электрощит трехфазный ABB АТ52 на 120 модулей для загородного дома г. Краснодар. В электрическом щите установлены приборы: двухполюсные автоматы, селективное УЗО, УЗО на каждую фазу, защита от скачков напряжения реле УЗМ-51М, вольтметр амперметр, защита от молнии УЗИП OVR ABB, установлены клеммы для подключения в дальнейшем АВР генератора.

Пример 30. Электрощит трехфазный ABB АТ52 на 120 модулей для загородного дома г. Севастополь. В электрическом щите установлены приборы: двухполюсные автоматы,противопожарное УЗО, УЗО на каждую фазу, фотореле ABB, контакторы ABB для отключения/включения всего освещения в доме одним выключателем.













Распределительный щит — сборка и монтаж своими руками. Лучшие варианты установки в квартире или частном доме

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.

Краткое содержимое статьи:

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится. Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.


После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов. Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.

Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.

Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.


Классификация

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.

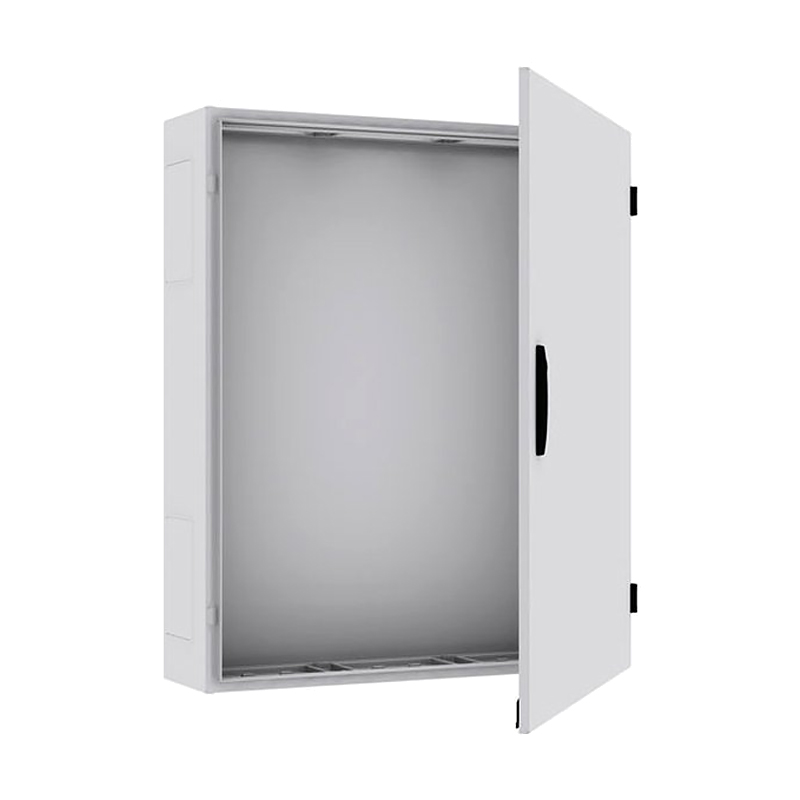

Навесной или встроенный щит?

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

Такого недостатка встроенные щитки просто лишены, а вот процесс их сборки гораздо легче. Именно по этой причине, когда есть возможность желательно выбрать размещение щитка в какой-либо нише.

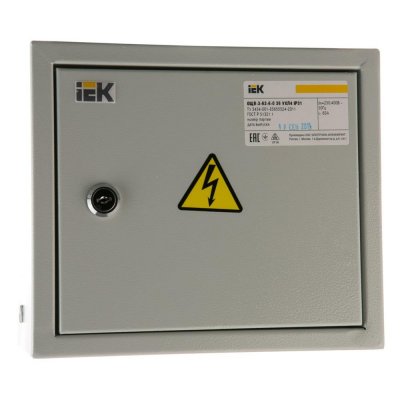

Выбираем материал: пластик, металл

Невозможно ответь однозначно на вопрос о том, какой материал лучше всего выбрать, поскольку во время использования металлические щиты распределительные служат по времени столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что в том случае, если вы остановите свой выбор на металле, то без проблем сможете в будущем в случае необходимости отремонтировать корпус или прикрепить для удобства прямо на нем небольшой фонарь.

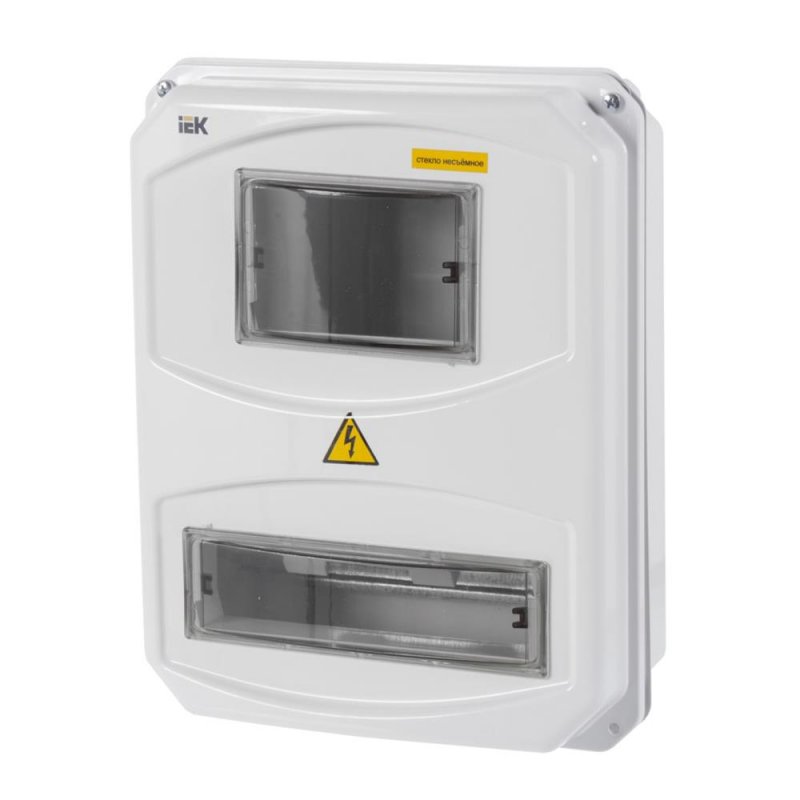

Внутренний или уличный щит?

Очень часто сегодня установка щита осуществляется именно на улице и выбирается по этой причине соответствующий щит, поскольку в противном случае не удастся элементарно выполнять в будущем поставку электричества.

Как правило, устройство щитка данного типа предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Лучше всего выбирать уличные щитки для дома только из металла и обязательно с нижним вводом кабеля. Это позволит минимизировать риск попадания внутрь системы при чрезвычайной ситуации воды.


Кроме прочего, очень важно позаботиться о том, чтобы к показаниям счетчика всегда был свободный доступ без необходимости открытия крышки. Таким образом удастся заметно увеличить срок эксплуатации любого щитка.

Производители распределительных щитов

Говоря про размеры распределительных щитов стоит отметить в первую очередь тот факт, что если приобрести щиток с браком, то он однозначно не сможет выполнять на полную мощность свои функции. Именно по этой причине стоит обратить внимание в магазине на проверенных производителей, вроде Makel или EIK. Это представители сегмента средней ценовой категории, но тем не менее зарекомендовали они себя более, чем просто успешно.

Если вы хотите, чтобы щиток не только выполнял множество функций, но ко всему прочему еще и отличался интересным внешним видом – стоит обратить внимание на бренд FOTKA. А вот изделия неизвестных турецких, китайских производителей лучше не покупать, поскольку решив сэкономить скорее всего в итоге вам придется просто дважды заплатить.

Фото распределительных щитов

Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электричество необходимо для работы подавляющего большинства бытовых устройств.

Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части.

Его часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц.

Вводно распределительные щиты Декада могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования.

Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Существуют такие виды ЩР:
  1. Главный;
  2. Групповой;
  3. Квартирный;
  4. Этажный.

Для чего устанавливаются щитки распределения?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.

Техника безопасности

В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.

Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Навесной или встроенный щит? Классификация по способу и месту установки

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные.

Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Основная отличительная особенность щитов данного типа в том, что весь его корпус располагается снаружи.

Встраиваемые щитки монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус ЩРВ утоплен в стене.

Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Что касается места установки, то в данном случае электрические щитки бывают наружной или внутренней установки. Возможность установки щитка вне помещения определяется по его конструктивным особенностям, а именно наличию соответствующей защиты корпуса.

Разновидности и виды распределительных щитов

На сайте компании ООО «ДЕКАДА» вы можете найти любые виды распределительных щитов. Модели, которых нет на сайте — вы можете запросить у менеджера по заявке или телефону!

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

В крупных распределительных щитах предприятий, различных электроустановок устанавливаются измерительные приборы и приборы учета для контроля над режимом работы оборудования щита, а также учета потребляемой электроэнергии, как в целом, так и на отдельных отходящих линиях, питающих щиты другого назначения.

ВРУ — вводное распределительное устройство. Шкафы ВРУ данного типа устанавливают для приема электроэнергии от источника – силовых трансформаторов либо от питающих линий электрической сети.

В данном щите монтируются коммутационные и защитные аппараты, а также могут быть дополнительно монтированы различные устройства защиты и автоматики, приборы учета. Данный щит осуществляет распределение электроэнергии на другие щитки, расположенные в здании. Сборка ВРУ осуществляется компанией Декада в самые короткие сроки.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи.

В корпусе щита связи монтируется различное телекоммуникационное оборудование, средства связи, сбора информации с различных оборудования и объектов на предприятии.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом компании Декада, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.

ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Щит распределения. Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит распределения. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Основные технические характеристики РЩ

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер при сборке распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

Щиты распределительные фото



Схемы щитов распределительных

На нашем сайте представлены типовые схемы самых простых типов распределительных щитов завода Декада Электрощит.
Для того, чтобы правильно подключить распределительный щит запросите схему подключения распределительного щита у инженера вашего проекта.



видео, схема, фото – Ремонт своими руками на m-stone.ru

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Содержание статьи

1 Что такое электрический щит и для чего он нужен?2 Принципы распределения электричества по группам2.1 Видео: Электропроводка. Как разделить на группы3 Составление схемы электрического щита4 Необходимо ли УЗО в электрическом щите?5 Как рассчитать количество мест в электрическом щите?5.1 Пример расчета количества мест в электрическом щите6 Как выбрать хороший электрический щит7 Как выбрать модульное оборудование в электрический щит?7.1 Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте8 Сборка и монтаж электрического щита8.1 Монтаж корпуса электрического щита8.2 Организация ввода кабелей в электрический щиток8.3 Разделка кабелей внутри электрического щита8.4 Защита внутренностей электрического щита от ремонтно-отделочных работ8.5 Предварительная сборка электрощита на рамке8.5.1 Варианты компоновки модульных устройств в электрическом щите8. 5.2 Принципы монтажа модульных устройств в электрическом щите8.5.3 Преимущества монтажного провода ПВ3 перед ПВ18.5.4 Видео: Опрессовка провода наконечниками8.5.5 Монтаж и коммутация модульных устройств8.5.6 Необходимо ли реле контроля напряжения?8.5.7 Видео: Подключение реле контроля напряжения8.5.8 Что такое неотключаемые линии в электрическом щите?8.5.9 Видео: Неотключаемые линии в электрическом щите8.6 Окончательный монтаж электрического щита. Подключение групп потребителей8.7 Пусконаладочные работы9 Эксплуатация электрического щита10 Заключение11 Видео: Сборка силового Щита (с описанием процесса)12 Видео: Обзор электрического щита квартиры

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

Во-первых, электрический щит должен принять энергию от внешнего источника.
Во-вторых, щит распределяет энергию по группам потребителей.
В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h3 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h4, h5,….h36 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей.

На вводе двухполюсный автомат 2 модуля.
Далее счетчик +6 модулей, в итоге 8.
Два УЗО +4 места, в итоге 12.
Шесть автоматов однополюсных, значит 12+6=18 мест.
Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
Организация и фиксация входящих кабелей.
В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%!
(MISSING)Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

ИллюстрацияОписание действий
Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
Аналогично вводятся в щиток и маркируются все кабели.
После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.

Групповая схема компоновки

Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм2, значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм2.
Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.

Наконечники НШВИ и НШВИ (2)

Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
Вся коммутация должна производиться только цельными отрезками проводов.

Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм2, но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм2 и очень редко 10 мм2. Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм2 каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

ИллюстрацияОписание процесса
Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
Все модульные аппараты выключаются, щиток отключается от сети.

Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30%!т(MISSING)рехфазное реле честно отработает и отключит все фазы, хотя 95%!н(MISSING)агрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

ИллюстрацияОписание процесса
Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, — чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконечником и подключаются к соответствующей шине.
Нулевые провода, не принадлежащие групповым УЗО, подводятся пучком к главной нулевой шине и подключаются к ее клеммам в порядке очередности. Аналогично производится маркировка. К этой же шине подключается нулевой выход вводного выключателя нагрузки.
Пучок фазных проводов прокладывается на противоположной стороне щитка от нулевых. Если позволяет конструкция щита, то стоит использовать специальные органайзеры для кабеля. В рядах между модульным оборудованием от пучка делаются ответвления для подключения (согласно схеме щитка) фазных проводников к соответствующим клеммам модульных устройств. Пучки и ответвления укрепляются стяжками.
Фазные проводники примеряются к соответствующим клеммам автоматических выключателей и дифференциальных автоматов, излишки обрезаются. Провода маркируются, при необходимости обжимаются наконечниками НШВИ и зажимаются в клеммах.
На верхние клеммы вводного выключателя нагрузки (или автоматического выключателя) подключаются фаза и рабочий ноль кабеля ввода.
Проверяется по схеме правильность монтажа, соответствие маркировки. Все клеммы зажимаются с усилием 0,8 Н*м.

Пусконаладочные работы

После полной сборки электрического щита надо перевести все модульные устройства в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого они вновь включаются.
Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
Во всех розеточных линиях проверяется наличие напряжения.
Проверяется работа линий освещения.
В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Заглушки следует заказывать вместе с электрическим щитом

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов обычно идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий, тогда проще будет ориентироваться в электрощите.

Пример самостоятельно выполненной маркировки модульных устройств

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Эксплуатация электрического щита

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.

У многих производителей электрических щитов можно заказать замки на дверцу

Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты.
Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии.

Заключение

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий надо делать после завершения отделки помещения.
В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест.
При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)
Видео: Обзор электрического щита квартиры

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:
  • Отсек распределения (автоматические устройства для групп потребителей).
  • Учетный отсек (счетчики энергии).
  • Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:
  • Внутренние.
  • Накладные.
По материалу изготовления:
  • Пластиковые.
  • Металлические.
Виды квартирных электрощитов по назначению:
  • Учетный (ЩКУ).
  • Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:
  • Щиток освещения с выключателем (ОЩВ).
  • Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:

OLLI Photo Club — Коммутатор NMAAHC

Коммутатор: ссылки на фотографии экспонатов

Эти ссылки ведут к фотографии «этикетки», обозначающей вводную выставку или выставку секции в галереях OPC NMAAHC. Фотографии в галереях, следующих за фотографией на этикетке, относятся к объектам этой выставки.

Тематический коммутатор NMAAHC

Ссылки, расположенные непосредственно ниже, позволяют перейти к ссылкам на тему NMAAHC ниже.Темы NMAAHC организованы по этажам (C3, C2 и т. Д.). Например, тема уровня C3 — «Рабство и свобода с 1400 по 1877 год»; и в рамках этой темы несколько экспонатов, первая из которых — «Рабство и свобода». Щелчок по ссылке «Рабство и свобода» откроет новую вкладку браузера в галереях OPC NMAAHC для начала фотографий «Рабство и свобода».

Ex — Внешний вид NMAAHC
C3 — Рабство и свобода 1400–1877
C2 — Защита свободы, определение свободы: эпоха сегрегации 1876–1968
C1 — Меняющаяся Америка: 1968 г. и позже
Co — Concourse
L1 — Heritage Hall
L2 — Узнайте больше!
L3 — Галереи сообщества
L4 — Галереи культуры

Расположение
PSN. ISN Галереи

SSN Изображения

— — — — — — — — — — — — — — — — — — — — — — — — — — —

.

Внешний вид
00.Ex Внешний вид NMAAHC

000 Северная стена

.

Уровень C3
10.C3 Рабство и свобода 1400–1877

000 Рабство и свобода
005 Трансатлантическая работорговля
010 Порабощение колониальной Северной Америки
015 Война за независимость
020 Парадокс свободы
025 King Cotton
030 Пробиваясь — ИЗМЕНИТЬ ОБРАЗ — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
045 Жизнь и Работа
050 Гражданская война
055 Эмансипация
060 Размышления
065 Переход к C2

.

Уровень C2
20.C2 Защита свободы, определение свободы: эпоха сегрегации 1876 — 1968

000 Эра сегрегации
005 Эра Джима Кроу
010 Великая миграция — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
015 Современное движение за гражданские права
020 Мемориал Эммета Тилла
025 Театр
030 Сторожевой башни — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
035 Отдельный автомобиль RR
040 Интерактивный обеденный стол — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
045 Самолет Таскиги — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
050 Отражения
055 Пандус к C1

.

Уровень C1
30.C1 Америка, меняющая меня: 1968 год и далее

000 Изменение Америки
005 События 1968 года — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
010 Движение марширует по
015 городам и пригородам
020 Десятилетия
025 Размышления 9001 030 Пандус к залу

.

Зал
40.Co Зал

000 Зал
005 Гранд-лестница
010 Созерцательный двор
015 Театр
020 Sweet Home Cafe
030 Мы возвращаемся в бой, Первая мировая война — Специальный экспонат
. 030 Мы возвращаемся в бой, Первая мировая война
.031 Рассвет войны
. 032 Мировая война
. 033 Американцы на войне
. 034 После войны
095 Путешествие к свободе

.

Зал наследия
50.L1 Зал наследия

000 Центральный район
010 Периферийный район

.

Уровень 2
60. L2 Узнать больше!

000 Вход
005 Центр афроамериканских медиаискусств
010 Танцы степ
015 Следуй Зеленой книге
020 Целевой учебный центр
025 Искать в Сан-Хосе
030 Центр семейной истории

.

Уровень 3
70.L3 Галереи сообщества

000 Вступление
005 Ни в коем случае не выходить
010 Двойная победа: дома и за рубежом
015 Почетная медаль
020 Женщины и демократия
025 Уйти из ниоткуда
030 Власть места
035 Спорт

.

Уровень 4
80.L4 Культурные галереи

000 Вход
005 Выражения культуры
010 Выход на сцену
015 Музыкальный перекресток
020 Театр — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
025 Изобразительное искусство

Северная страна в действии: оператор? Телефонный коммутатор в Old Forge

19 июня 2017 г. — До мобильных телефонов, до коммутируемого доступа, если вы хотели позвонить, вы говорили с оператором. Этот оператор сидел перед стеной, покрытой сотнями маленьких отверстий, изображающих разные линии. При поступлении звонков они подключали и отключали шнуры от коммутатора, до десятка за раз.

Воспоминания о более коротких телефонных номерах и общих телефонных линиях в Северной стране немного ближе, поскольку многие из наших сообществ использовали коммутаторы и полагались на операторов намного позже, чем в городских районах. Старая кузница — одно из таких мест.

Эрма Шолль работает на распределительном щите Old Forge в 1971 году.Фото любезно предоставлено музеем Гудселла.

Бетти Рэннелс и Кейт Льюис Коммутатор Old Forge и вооруженный осьминогом оператор Эрма Шолль

Работа в старой кузнице

Старая кузница, город, который часто называют южными «воротами в Адирондак», продолжал использовать свои коммутаторы до 1970-х годов. Поскольку одной из крупных отраслей в Олд-Фордж является туризм, местные подростки часто подрабатывали, когда учебу не было и дачи были заполнены.

Это был конец 1950-х, и Бетти Бакли Рэннелс было шестнадцать, когда она начала работать с доской.Она шутит, что ее мотивация была проста: «Я не хотела работать слишком много, поэтому я стала телефонисткой, потому что это было красивое классное здание, и вам нужно было сесть за работу».

Она могла сидеть на работе, но не спала; прошло уже более полувека, а Бетти до сих пор прекрасно помнит, как работал коммутатор.

«Перед вами были все эти шнуры и панель, и вы вставляли другой шнур. А потом у вас был этот переключатель, и он звонил.Если это был J-1, вы звонили один раз. Если это был J-3, вы звонили три раза — по партийной линии. И вам придется аккуратно протолкнуть шнур, потому что если вы почувствуете статическое электричество, это означает, что линия занята ».

Ее сестра также работала на коммутаторе, и одно лето Бетти вспоминает, как она работала в ночную смену: «Они не оставили выключатель без присмотра. Так что у нее была раскладушка, на которой она могла спать, и у них был очень громкий звонок. Как огненный колокол! Ой, тебе звонят. Просыпайся! »

Собирая фотографии для проекта North Country at Work, мы собрали целую коллекцию фотографий операторов — посмотрите слайд-шоу ниже, чтобы увидеть некоторые из них!

Легендарная Erma Scholl

У них обоих была возможность работать вместе с главным оператором Old Forge Эрмой Шолль, которая на протяжении десятилетий направляла звонки.Эрма знала всех, и все знали Эрму.

Кейт Льюис, директор музея Гудселла в Олд-Фордж и исторической ассоциации города Уэбб, рассказала эту историю о том, как Эрма следила за всеми, придавая индивидуальности любому телефонному звонку.

«Здесь был джентльмен по имени Дик Риветт, который владел пристанью для Риветта. Это было в семидесятых, до того, как у нас были обмены. Он был в Сан-Франциско и пытался дозвониться до пристани для Риветта. Номер был 8.Итак, он в Сан-Франциско и говорит оператору:

.

«Я пытаюсь позвонить в Old Forge, New York, номер 8. »

«[Оператор говорит] 8 что?»

«Ну, 8.»

«Итак, я полагаю, они прошли через серию операторов, пока не добрались до Ютики, и Ютика говорит:« О, да, это Old Forge! » Так что, я полагаю, они наконец-то получили сюда Эрму, нашего оператора, и, конечно же, все на линии слушают, и она сказала: «О, мистер Лорд.Заклепка! Такого-то здесь нет, он только что на лодке плыл до озера Ракетт, так что тебе придется перезвонить! »

Точно так же Эрма знала, какой сосед кого навещал, какие горожане были в отпуске и где мог быть врач. Бетти вспомнила: «О, доктор, она сказала бы, что доктор оставил сообщение, что с ним можно связаться в таком-то и таком-то, так что я вас проведу. Она была как осьминог с этими [руками]!»

Эрма работала до тех пор, пока в городе в середине 70-х годов не перестали использоваться ручные распределительные устройства.

Эта история взята из проекта NCPR North Country at Work , посвященного трудовой жизни и истории нашего региона. Чтобы увидеть все истории и наш фотоархив, посетите новый веб-сайт ncpr.org/work.

[Коммутатор юго-западного звонка] — Портал в историю Техаса

Кто

Люди и организации, связанные либо с созданием этой фотографии, либо с ее содержанием.

Какие

Описательная информация, помогающая идентифицировать эту фотографию. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Когда

Даты и периоды времени, связанные с этой фотографией.

Статистика использования

Когда в последний раз использовалась эта фотография?

Где

Географические данные о происхождении этой фотографии или о ее содержании.

Картографическая информация
  • Координаты названия места. (Может быть приблизительным.)
  • Для оптимальной печати может потребоваться изменение положения карты.
Помогите нанести эту фотографию на карту

Сообщите нам, если вы знаете точное местонахождение этого предмета. В нижнем левом углу карты ниже выберите булавку () или поле ().Отпустите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

Взаимодействовать с этой фотографией

Вот несколько советов, что делать дальше.

Увеличить
Ссылки, права, повторное использование
Международная структура взаимодействия изображений
Распечатать / Поделиться


Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.

Ключ архивных ресурсов (ARK)
Международная структура взаимодействия изображений (IIIF)
Форматы метаданных
Изображений
URL
Статистика

Ellison Photo Co.[Коммутатор Юго-Западного звонка], фотография, Дата неизвестна; (https://texashistory.unt.edu/ark:/67531/metapth325355/: по состоянию на 2 июня 2021 г. ), Библиотеки Университета Северного Техаса, Портал в историю Техаса, https://texashistory.unt.edu; Кредитование исторического центра Остина, Публичной библиотеки Остина.

Междугородный телефонный коммутатор / [опубликовано] Sears, Roebuck & Co., Чикаго, Иллинойс.

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см .: Стереографы — Информация о правах и ограничениях

  • Консультации по правам : Нет известных ограничений на публикацию.
  • Номер репродукции : LC-DIG-stereo-1s08725 (цифровой файл с оригинала, спереди) LC-DIG-stereo-2s08725 (цифровой файл из оригинала, оборотная сторона)
  • Телефонный номер : ЛОТ 13694, №4 [P&P]
  • Консультации по доступу : —
Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (при условии, что они есть на оригинале), обычно вы можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В качестве меры по сохранности мы, как правило, не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.
  2. Указывают ли вышеприведенные поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

ФОТОРЕПОРТАЖ: Magic Kingdom 21.01.21 (новые витрины Emporium, заменена внешняя часть Harper’s Mill, загадочные значки ограниченного выпуска Switchboard и многое другое!)

Привет из холодного ветреного дня в Волшебном Королевстве! Несмотря на холодок, мы вышли посмотреть, что здесь может быть нового, и не были разочарованы.Давайте начнем!

Когда мы вошли в парк, мы сразу заметили, что витрины на рождественскую тематику были заменены в The Emporium.

Окна, которые были рождественскими товарами и декором, стали молодежным товаром, а окна, которые перешли в товары 2021 года с рождественским декором, теперь стали тематическими.

Внутри Emporium мы нашли несколько новых товаров, чтобы поделиться с вами. Нашей первой находкой стала очаровательная шляпа-ведро, сделанная из того же матового винила, из которого сделан плащ Disney Dogs and Cats, что делает эту шляпу водонепроницаемой и идеально сочетающейся с курткой. Он продается по цене 29,99 долларов.

Далее мы нашли три чехла для телефона. Два из них были такими корпусами со встроенными картхолдерами сзади.

Третий — чехол для телефона «I Love My Disney Dog» с изображением Плутона, свисающего с верхнего края. Для получения дополнительных изображений и информации об этих случаях ознакомьтесь с нашей статьей здесь.

Вместе с чехлами для телефонов мы нашли этот новый PopSocket с изображением Ворчущего из «Белоснежки и семи гномов». Он продается по цене 14,99 долларов.

Находясь в The Emporium, мы заметили этих говорящих питомцев-поргов.Это первый раз, когда мы видим этих маленьких ребят где-нибудь за пределами стойла для существ на заставе Черного шпиля. Они были далеко от дома!

Затем мы направились в Tomorrowland, где обнаружили, что ведутся более конкретные работы. Этот недавно залитый участок находился примерно в 12 футах от участка, который, как мы видели, ремонтировали в среду.

Мы пошли в Tomorrowland Light & Power Co. , чтобы проверить, какие новые чехлы и рубашки для телефонов могут быть в киосках MaDe, но вся система, похоже, вышла из строя.

Пока мы были там, мы нашли новый PopSocket с Tinker Bell. Он продается по цене 14,99 долларов.

Похоже, что работа над Tomorrowland Transit Authority PeopleMover продолжается в преддверии его открытия в конце этого месяца. Некоторые из ездовых транспортных средств были сгруппированы вместе в что-то вроде подходящего функционального поезда, но другие ездовые транспортные средства были сгруппированы вместе в больших количествах на других участках пути.

Мы проверили меню в парке и обнаружили, что давнишние рождественские чуррос в отеле Peco’s Bill Tall Tale Inn & Cafe наконец-то исчезли, хотя в обычных «чурросах с шоколадной ластой», похоже, используется картинка с рождественскими чурросами.

Сегодня мы обнаружили, что съемки в The Hub продолжаются большую часть дня, и когда мы проходили мимо, один из послов Мира Уолта Диснея сидел на «горячем сиденье».

На другом берегу рек Америки, на острове Тома Сойера, мы обнаружили, что Harper’s Mill преобразился в мгновение ока. Здание было полностью обновлено, и его первоначальная внешность была заменена свежей крашеной древесиной. Знаменитая расписная вывеска Harper’s Mill исчезла со здания. Для получения дополнительных изображений и информации ознакомьтесь с нашей статьей здесь.

На другой стороне улицы, в Пограничном торговом посту, мы нашли новую коллекцию значков ограниченного выпуска. Это коллекция значков «Раскрыть и спрятать» Limited Release Mystery от Switchboard.

Каждая коробка содержит одну открытую булавку и одну загадочную булавку.

Каждая таинственная коробка продается по цене 19,99 долларов.

Мы также нашли очаровательные загадочные коробки для булавок Disney Dog и Cat Open Edition. Каждая коробка содержит 2 случайно выбранных булавки и продается по цене 15,99 долларов США.

Среди других значков новостей, вернувшись в The Emporium, мы нашли этот значок «Любовь» из открытого издания «Кошмар перед Рождеством» Джека Скеллингтона за 9 долларов. 99.

Когда мы проезжали мимо «Пиратов Карибского моря», он был закрыт из-за технических проблем. Он вернулся позже в тот же день.

У нас был замечательный день в Волшебном Королевстве, и мы надеемся, что вам понравилось идти с нами. Удачного вам дня!

Связанные

фотографий телефонов за годы

KeystoneGetty Images

Мы считаем само собой разумеющимся, насколько удобны мобильные телефоны в 2019 году.Все, что нам нужно — от телефона и компьютера до фотоаппарата и калькулятора — доступно в одном простом устройстве, которое умещается в нашей ладони. Но не всегда было так просто. Вспомните, как изменились телефоны с 1800-х годов.

Просмотр галереи 30 Фотографии

1 из 30

1876 ​​г.

Раннее телефонное устройство Bell могло использоваться как передатчик или как приемник.

2 из 30

1890 г.

Женщина в викторианском стиле пользуется телефоном в гостиной.

3 из 30

1900-е годы

Первый китайский телефонный оператор управляет коммутатором в Сан-Франциско.

4 из 30

1910 г.

Профессиональный игрок, Арнольд Ротштейн, достает свой телефон из выдвижного настенного крепления.

5 из 30

1915 г.

Войска времен Первой мировой войны используют портативный телефон для связи с базой.

6 из 30

1920-е годы

Бизнесмен улыбается, отвечая на телефонный звонок.

7 из 30

1925 г.

Женщина пользуется телефоном у тротуара в отеле «Констанс» в Пасадене, Калифорния.

8 из 30

1930-е годы

Публичная связь доступна по цене. Мужчина отправляет телеграмму по телефону-автомату.

9 из 30

1930-е годы

Это птица … это самолет … Нет! Это телефон! Певец Джон Чарльз Томас выступает в микрофон телефона, передавая сигнал местной радиостанции.

10 из 30

1939 г.

Сотрудник женской вспомогательной пожарной службы управляет распределительным щитом своего пожарного депо.

11 из 30

1946 г.

Эмили Пост, писатель по вопросам этикета, разговаривает по телефону в своей гостиной.

12 из 30

1950

Мужчина поворачивает рукоятку, чтобы подать сигнал оператору, используя первый телефон, построенный для Bell System компанией Western Electronic.

13 из 30

1952 г.

Работники почтового отделения расшифровывают телефонные сообщения с помощью пишущей машинки.

14 из 30

1956 г.

Голливудская икона Мэрилин Монро, сидя за кулисами съемочной площадки, подносит два телефонных аппарата к уху.

15 из 30

1956 г.

Американский актер Сэл Минео звонит на настенный телефон с диском.

16 из 30

1959 г.

Генеральный почтмейстер Реджинальд Бевинс звонит в новую автомобильную радиотелефонную службу Южного Ланка — первую в Великобритании автомобильную телефонную службу.

17 из 30

1968 г.

FaceTime — исследователь тестирует телефон Model 500 View в штаб-квартире Toshiba в Токио.

18 из 30

1970 г.

Мальчик-подросток разговаривает по телефону, а другой слушает.

19 из 30

1973

Вице-президент Motorola Джон Ф. Митчелл демонстрирует, насколько легко пользоваться мобильным телефоном в городе. Услуги для мобильных телефонов были доступны только в центре мегаполисов.

20 из 30

1980 г.

Ранние мобильные телефоны не всегда были такими … гм … мобильными. Мужчина пользуется своим мобильным телефоном на улицах Лондона, для чего требовалось подключение размером с чемодан.

21 из 30

1983 г.

Актер Кристофер Аткинс разговаривает по своему автомобильному телефону, подключенному к классическому Ferrari.

22 из 30

1990-е годы

Французский бизнесмен, облокачивающийся на свой стол, делает телефонный звонок.

23 из 30

1991 г.

Голди Хоун держит телефон в кадре из фильма «Обманутые» показывает, как выглядели первые беспроводные телефоны в начале 90-х.

24 из 30

1997 г.

Агент DEA Хайди Ландграф разговаривает по мобильному телефону, когда позирует рядом с машиной.

25 из 30

2000 г.

Миллениалы помнят, как в начале 2000-х годов играли в бесконечные игры в «Змейку» на «кирпичных» телефонах Nokia своих родителей.

26 из 30

2006 г.

Пэрис Хилтон позирует с ярко-розовым Motorola RAZR.

27 из 30

2007 г.

Посетитель концерта делает снимок группы на свой мобильный телефон. Увы, фотоаппарат попал на сцену.

28 из 30

2010 г.

Помните, как просили у друзей их булавку BBM? Смартфоны BlackBerry стали очень популярны в конце 2000-х годов и за прошедшие годы получили обновления, такие как выдвижные клавиатуры и сенсорные экраны.

29 из 30

2019 г.

А вот и последняя разработка. Большинство современных телефонов имеют прямоугольную форму с сенсорным экраном. Я уверен, что в 2030 году мы посмотрим на это фото и посмеемся.

30 из 30

2020 г.

Так что дальше? Начинают появляться телефоны с качественными широкоформатными складными экранами, которые вскоре могут стать самой популярной новинкой на рынке.

Реклама — продолжить чтение ниже

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Коммутатор CPW Photo Warehouse сначала появляется, когда вы открываете …

Context 1

… Кроме того, эти детали позволят исследователю точно использовать встроенные формы запроса занятости и повторного захвата. Доступ ко всем формам, необходимым для использования различных компонентов базы данных, можно получить с панели CPW Photo Warehouse Switchboard (рис. 1). …

Контекст 2

… вы можете передать небольшой фрагмент базы данных техническому специалисту или волонтеру, который сможет идентифицировать фотографии отдельно от основной базы данных. После того, как технический специалист определит фотографии в своем наборе, он вернет файл модуля, и вы сможете загрузить модуль с помощью кнопки «Импортировать модуль фотоидентификации» на коммутаторе (рис. 1)….

Context 3

… создать модуль фотоидентификации нажмите кнопку «Просмотр фотографий» на коммутаторе (рис. 1). В открытом окне Camera Trapping Photo Viewer отфильтруйте фотографии из базы данных по определенному местоположению камеры, а затем по узкому диапазону дат (модули PhotoID

Контекст 4

… Исследование овец Далла включило более 1,5 миллионов фотографий как с синхронизацией движения, так и с покадровой съемкой.Триггерные изображения имеют букву «M» (движение) на верхней границе фотографии и номер фотографии в серии из трех триггерных фотографий (рис. 10a). Животные, быстро движущиеся перед камерой, обычно появляются только на одной или двух фотографиях. …

Контекст 5

… ложные срабатывания были относительно редкими, если только камера не была дестабилизирована из-за ее установки. а) б) Рис. 10. Пример а) фото, инициированного движением, и б) покадрового изображения. …

Контекст 6

… изображения имеют букву «Т» на верхней границе фотографии (рис. 10b). Учитывая большое количество покадровых изображений и относительно низкую плотность дикой природы, подавляющее большинство покадровых изображений не содержало обнаружения дикой природы. …

Контекст 7

… выберите все загруженные фотографии и измените «Продолжительность» каждого изображения на 0,5 секунды, это изменит видео на два кадра в секунду (рисунок 11). Затем сохраните видео «Для дисплеев высокой четкости» и назовите его, указав имя камеры, частоту кадров, количество изображений в видео и порядковый номер видео (например,g., «BRTA04_500img_2fps_03» для третьего видео из 500 изображений в серии изображений для камеры BRTA04). …

Контекст 8

… обработка фотографий путем открытия базы данных Access и выбора «ID фото» на коммутаторе хранилища CPW Photo Access (рисунок 1). Откроется окно для выбора имени (вашего) наблюдателя. …

Context 9

… правильное имя чрезвычайно важно, поскольку в базе данных хранится информация о том, кто (а) обработал каждую фотографию, что является важной информацией для использования функции «Сравнить идентификаторы» (см. руководство по CPW для получения подробной информации о форме «Сравнить ID»).

Как собрать распределительный щит

Если Вы решили в своей квартире разделить нагрузку на разные независимые линии и поставить распределительный щит (правильно решили), то тогда вам сюда. Здесь постараюсь подробно рассказать как собрать обычный квартирный распределительный щит. Идем дальше…

Для этого нам понадобятся сам пластмассовый шкаф, автоматические выключатели, шины N и PE. Размеры шкафа выбирайте в зависимости от количества автоматических выключателей. 1 автомат — это 1 модуль. На 6 автоматов подойдет 6-ти модульный шкаф, а лучше берите с разумным запасом. Вдруг в процессе ремонта решите еще одну линию проложить на что-нибудь (например, на кондиционер). Во время покупки распредщита смотрите, чтобы шины N и PE были в комплекте, если их нет то берите отдельно.

Как собрать распределительный щит для квартиры с УЗО читайте здесь.

Перед сборкой познакомьтесь с пятью разными вариантами схем распределительных щитов.

Итак, в шкафу у нас есть DIN-рейка, на которую устанавливаем автоматические выключатели. Снизу или сверху устанавливается планка с шинами N и PE. Мне удобно чтобы эта планка была снизу, так как отходящие провода заводятся на автоматы снизу на подвижный контакт. Запомните это! На автоматический выключатель приходим сверху, а уходим снизу. Это прописано в ПУЭ и так делают грамотные электрики. И вы делайте так, чтобы в последствии не запутаться. Первый автоматический выключатель у нас будет общи (входным), а остальные групповые на отходящие линии. Читайте как выбрать автоматический выключатель по номиналу.

Установили…

Для того чтобы объединить все автоматы на отходящие линии ставим сверху однофазную гребенку. Примеры гребенок показаны на фото ниже. Если у вас в щите осталось место под установку дополнительных автоматов, то отрезайте гребенку с запасом под эти автоматы, чтобы в будущем не изобретать перемычки. Оголенные свободные контакты у гребенки изолируйте изолентой или кембриком от проводов.

Теперь заводим в щиток и подключаем входной кабель. Обычно это ВВГ 3х6. L (фаза) заводится на входной автомат сверху, общий N (ноль) заводится на общую шину N, а PE (заземляющий проводник) подключается к общей шине PE. Обязательно соблюдайте расцветку жил кабеля (N — голубой или синий, PE — желтый или желто-зеленый, L — белый, черный или красный). Далее снизу от входного автоматического выключателя делаем перемычку такого же сечения как и входной кабель на отходящие автоматы и заводим ее сверху. Смотрите на фото ниже. Если все понятно, то идем дальше…

Теперь нам осталось подключить отходящие от щитка кабели на каждую линию. Тут поступаем так: N (ноль) подключаем на шину N под свободный болт, PE (землю) подключаем на шину РЕ под свободный болт, а L (фазу) заводим на нужный автоматический выключатель снизу. Смотрите фото ниже. Отходящий на розетки кабель тут подходит сбоку справа. У вас ситуация может быть своя индивидуальная в зависимости как проложена проводка. В распределительный щит кабели могут заводиться сверху, снизу, сбоку или через заднюю стенку (если провода заделаны в стену). Для этого пластиковом шкафу есть специальная разметка, по которой ножом вырезаются нужные отверстия для пропуска кабеля.



Дальше подключаем второй отходящий кабель по аналогичной схеме. И так делаем со всеми отходящими линиями. Вот и собрали распределительный щит.

Ниже хочу рассказать как можно обойтись без гребенки. Если вы не хотите тратиться на нее, то можно все автоматические выключатели подключить с помощью самодельных перемычек, что и делает большинство электриков. Они должны быть того же сечения, что и подходящий кабель. Они изготавливаются легко.

С помощью таких перемычек последовательно подключаем все автоматические выключатели.

Вот и готово…

Теперь хочу рассказать как быть если в вашем щитке нет планки с шинами N и PE. Их нужно купить отдельно. Как вариант берите такие, чтобы они крепились на DIN-рейку и в них было нужное количество отверстий. Также выбирайте шины разного цвета: для N — голубую и для РЕ — зеленую или желтую. У меня на фото ниже стоят обе зеленые, так как в этот момент не оказалось под рукой шины другого цвета. Но думаю, что это вас не запутает. В этом варианте также входные N и PE и отходящие на розетки N и PE заводятся на соответствующие шины. Смотрите фото ниже и все поймете. Остались вопросы пишите.

Как собрать распределительный щит с электросчетчиком

Часто бывает, что прибор учета электроэнергии находится в одном щитке с автоматическими выключателями. Читайте подробнее про это в статье: Схема подключения электросчетчика.

В принципе суть сборки щитка тут такая же как описано выше. Ниже выкладываю небольшую фотоинструкцию по сборке распределительного щита с электросчетчиком.

Размещать все необходимо так…

С левого полюса входного автомата «фазную» перемычку подключаем к контакту «1» электросчетчика. Это приходящая «фаза» из сети.

С контакта «2» электросчетчика «фазную» перемычку заводим на групповые автоматические выключатели. Это уходящая «фаза» на нагрузку.

С правого полюса входного автомата «нулевую» перемычку подключаем к контакту «3» электросчетчика. Это приходящий из сети «ноль».

С обратной стороны это выглядит так…

С контакта «4» электросчетчика «нулевую» перемычку подключаем к общей «нулевой» шине N.

Закрываем доступ к контактам прибора учета электроэнергии штатной крышкой, предварительно вырезав в ней отверстия для прохождения установленных перемычек.

С обратной стороны это будет выглядеть следующим образом…

Вот и собрали распределительный щит с электросчетчиком. Можно устанавливать его на место.

Я понимаю, что здесь представлены самые простые схемы щитков. У вас они могут быть намного сложнее по своей организации. Тут нет УЗО и дифавтоматов. Из данной статьи думаю можно понять саму суть сборки щитов и применить ее у себя дома.

Если у вас возникли какие-то вопросы, то задавайте их в комментариях, а если хотите более подробно разобрать именно ваш вариант схемы распределительно щита, то пишите в раздел консультации по электрике.

Улыбнемся:

— Я тут стул для своей тещи мастерю.
— И много еще осталось?
— Да нет… Осталась работа только для электрика.

фото и примеры работ специалистов по ременту Профи

https://profi.ru/documents/terms-of-use/

Мелкий ремонт

Денис Патокин

Сборка подключение переборка слаботочного щита наведение порядка при малых габаритных размеров щита.

https://profi.ru/documents/terms-of-use/

Компьютеры

Карпович Дмитрий

Кафе. Состояние «после»

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Дмитрий Красавцев

Сборка щита для частного дома

https://profi. ru/documents/terms-of-use/

Переборка распределительного щита

Евгений Чирков

Монтаж щита с реле напряжения

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Евгений Чирков

Монтаж щита в бане

https://profi.ru/documents/terms-of-use/

Электрика

Тимофей Баглай

Навесной электрощиток для трехфазной сети с защитой от скачков напряжения (установлено 3 шт. реле напряжения УЗМ-51М) и три Вольтамперметра ВАР-М01-08, и все это идет через реверсивный рубильник abb (для выбора клиента) – общая сеть или однофазный генератор (на случай отключений всего электричества)

https://profi.ru/documents/terms-of-use/

Электрика

Александр Царегородцев

Расключение элетрощита

https://profi. ru/documents/terms-of-use/

Высотные работы

Павел Откидач

Щит распределения

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Леонид Данильцев

Весь комплекс работ по электрики дом Дмитровская область дер. Андрейково-Лесное

https://profi.ru/documents/terms-of-use/

Сантехника

Михаил Постнов

Электрощит

https://profi.ru/documents/terms-of-use/

Мелкий ремонт

Лев Щербинин

Вводно-распределительное устройство (400 А)

https://profi.ru/documents/terms-of-use/

Электрика

Сергей Родионов

Переборка квартирного электрощита (добавлены три дополнительные линии)

https://profi. ru/documents/terms-of-use/

Переборка распределительного щита

Владислав Тур

Так стало. Подъездный щит. Соседи.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Владислав Тур

Так было. Подъездный щит. Соседи.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Владислав Тур

Так стало. Подъездный щит.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Владислав Тур

Работа в процессе. Подъездный щит.

https://profi.ru/documents/terms-of-use/

Электрика

Роман Виноградов

Электромонтаж щитовой, сборка лотков, эл.щитов

https://profi. ru/documents/terms-of-use/

Электрика

МонтажЭлектро

Щит учета и распределения для небольшого кафе. Оборудование и корпус АВВ.

https://profi.ru/documents/terms-of-use/

Электрика

Никита Чекарев

Электрический щиток

https://profi.ru/documents/terms-of-use/

Электрика

Давид Гурамишвили

Сборка электрических щитов

https://profi.ru/documents/terms-of-use/

Установка электрооборудования

Кирилл Киндеров

Переборка щита с заменой шкафа

https://profi.ru/documents/terms-of-use/

Вождение мотоцикла

Антон Гришин

Замена электрощитового оборудования

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Виктор Ульянов

Ревизия электрощита

https://profi. ru/documents/terms-of-use/

Переборка распределительного щита

Виктор Ульянов

Демонтаж старого щита от застройщика и установка нового. С подключением.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Виктор Ульянов

Монтаж вводного кабеля от магистральной фазы, установка вводного автомата и противопожарного УЗО. Подключение квартиры на новый вводный кабель, с резервным, на данный момент, подключением старой проводки.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Виктор Ульянов

Замена вводного кабеля от стояка, замена вводного автомата, замена старых автоматов на новые.

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Владимир Иванов

Однофазный распределительный электрощит для 4-комнатной квартиры

https://profi. ru/documents/terms-of-use/

Переборка распределительного щита

Владимир Иванов

Трехфазный распределительный электрощит для 3-комнатной квартиры

https://profi.ru/documents/terms-of-use/

Электрика

Игорь Соколов

Сборка электрощита для склада

https://profi.ru/documents/terms-of-use/

Электрика

Андрей Самовольнов

Электрощит для гаража

https://profi.ru/documents/terms-of-use/

Переборка распределительного щита

Роман Ушаков

Утапливаем щиток в новостройке, слева штроба для антены

https://profi.ru/documents/terms-of-use/

Электрика

Павел Кислицин

Внутренний распределительный щит с 3х фазным питанием

https://profi. ru/documents/terms-of-use/

Электрика

Павел Кислицин

Внутренний распределительный щит в процессе сборки

https://profi.ru/documents/terms-of-use/

Компьютеры

ООО «Бриллиантовый дом»

Магазин

Заработайте на том,

что делаете лучше всех
Стать профи

ВРУ, АВР, ЩАП, ЩО, ПР11, ШР11, ГРЩ

Сборка электрощитов: ВРУ, АВР, ЩАП, ЩО, ПР11, ШР11, ГРЩ

Распределительные пункты (ПР11)

ПР по индивидуальным параметрам

ПР11 предназначены для распределения электрической энергии

Как работает ПР11?

От Руслана Юдина, менеджер по работе с клиентами
ООО «ЭЛЕКТРОКОМПЛЕКТ» со стажем 16 лет

Пункты распределительные ПР11 предназначены для распределения электрической энергии, защиты установок напряжением 380В переменного тока частотой 50 Гц во время перегрузок и коротких замыканий, а также нечастых включений и отключений электрических цепей и пусков асинхронных двигателей.

ПР11 изготавливается напольного, навесного и утопленного исполнения в виде металлического ящика, внутри которого устанавливаются автоматические выключатели.

5 фактов о нашей компании

1

Скорость изготовления электрощита от 1 дня

193

Мощность собственного производства 193 щита в месяц

1991

Производим электрощиты с 1991 года

87%

87% щитов производим по индивидуальным схемам

20000

Более 20000 комплектующих в наличии

Дмитрий Сагалаев

Собственник ООО  «ЭЛЕКТРОКОМПЛЕКТ»

play

Узнать о компании «ЭЛЕКТРОКОМПЛЕКТ» за 58 секунд

Приветствуем Вас на официальном сайте «Электрокомплект» – начиная с 1991 года наша компания специализируется на производстве электрощитовой продукции по РФ и СНГ, а так же комплексных поставках электрооборудования!

Мы начинали с небольшого магазина по электротоварам и за 30 лет пережили кризисы 1998, 2008 и 2014 годов. Сейчас мы стали крепкой надежной компанией с проектным отделом, отделом продаж и собственным производством с лучшими специалистами в сфере электрооборудования и электромонтажа.

Клиенты компании становятся не просто постоянными покупателями, они рекомендуют «Электрокомплект» другим компаниям, специализирующимся на промышленном электрооборудовании, а также обращаются и за консультациями по вопросам электротехники: рассчитать сечение кабеля на нагрузку определенной мощности, подобрать шкаф управления для электродвигателя, сделать проект освещения в программе «DIALux», выбрать высоковольтную соединительную муфту.

По мере необходимости, компания стала разрабатывать более сложные проекты. Открылось отдельное направление – сборка щитового электрооборудования: АВР, ВРУ, РУСМ, ПР-11, ШР-11. Сборка электрощита за 24 часа! – такую скорость могли позволить себе только компании, имеющие в наличии широкий ассортимент электротехнической продукции.

Введите номер, чтобы получить бесплатную консультацию

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

За 5 лет собрали 1000+ электрощитов с гарантией до 5 лет

Видео-презентации

play

ДЕМОНТАЖ СТАРОГО ПР11 И МОНТАЖ НОВОГО ПР11 400А С АВАРИЙНЫМ ОТКЛЮЧЕНИЕМ И РАСПРЕДЕЛИТЕЛЬНОЙ ГРУППОЙ

Фото-презентации

1234567891011121314

/ 14

ПР11 100А 2 ВВОДА — 2+3 ГРУППЫ IEK ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V. 00 Подробнее

ПР11 125А 2 ВВОДА — 5 ГРУПП EKF ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 200А 1 ВВОД — 5 ГРУПП КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.10 Подробнее

ПР11 200А 1 ВВОД — 8 ГРУПП EKF ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00ПР11 200А 1 ВВОД — 8 ГРУПП EKF ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 200А 1 ВВОД — 9 ГРУПП КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.10 Подробнее

ПР11 250А 1 ВВОД — 4 ГРУППЫ КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.10 Подробнее

ПР11 250А 1 ВВОД — 5 ГРУПП КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.10 Подробнее

ПР11 250А 1 ВВОД — 5 ГРУПП Х 50А IEK ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 400А 1 ВВОД — 10 ГРУПП TDM ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 400А 1 ВВОД — 6 ГРУПП IEK ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 400А 2 ВВОДА — 10 ГРУПП КЭАЗ + IEK ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11 400А 2 ВВОДА — 3 ГРУППЫ Х 250А СИБЭЛЕКТРО ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V. 00 Подробнее

ПР11 800А 1 ВВОД — 4 ГРУПП КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ V.00 Подробнее

ПР11-ППУ 250А 1 ВВОД — 25 ГРУПП КЭАЗ ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ ПРОТИВОПОЖАРНЫЙ V.01 Подробнее

Еще мы изготавливаем другие щиты

ЩИТ АВР (АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА) Подробнее

ЩАП (ЩИТ АВТОМАТИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ) Подробнее

ВРУ (ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА) Подробнее

ЩРС (ЩИТ РАСПРЕДЕЛИТЕЛЬНЫЙ СБОРНЫЙ) Подробнее

Я5000(РУСМ5000) (ЯЩИК УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ) Подробнее

ЯУО (ЯЩИК УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ) Подробнее

ОЩВ (ЩИТ ОСВЕЩЕНИЯ) Подробнее

ШРС (ШКАФ РАСПРЕДЕЛИТЕЛЬНЫЙ СИЛОВОЙ) Подробнее

ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ (ПР11) Подробнее

ЩУР (ЩИТ УЧЕТНО РАСПРЕДЕЛИТЕЛЬНЫЙ) Подробнее

ЩУ (ЩИТЫ УПРАВЛЕНИЯ) Подробнее

ЯРВ, ЯРП, ЯБПВУ (ЯЩИКИ С РУБИЛЬНИКАМИ) Подробнее

ГРЩ — ГЛАВНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ Подробнее

ЩЭ — ЩИТ ЭТАЖНЫЙ Подробнее

НЕТИПОВЫЕ СБОРКИ Подробнее

Руслан Юдин

Менеджер по работе с клиентами
ООО “ЭЛЕКТРОКОМПЛЕКТ” со стажем 16 лет

Остались вопросы?

Введите номер, чтобы мы вам перезвонили и ответили на все ваши вопросы

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Главный распределительный щит.

Производство ГРЩ в Москве

Компания «НКУ-ПРО» производит сборку главных распределительных щитов ГРЩ по предоставляемой Заказчиком технической и проектной документации, в кратчайшие сроки с максимальной ответственностью и профессионализмом.  При сборке щитов ГРЩ используются только качественные комплектующие известных зарубежных и отечественных производителей (АBB, Legrand, Schneider Electric, Siemens, Chint, EKF, IEK, КЭАЗ и многих других), что делает электрощиты долговечными и безопасными при эксплуатации.

Чтобы рассчитать стоимость и заказать сборку главного распределительного щита необходимой комплектации обращайтесь в ООО «НКУ-ПРО» по телефону +7 (965) 395-28-88 или электронной почте Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Для чего предназначен щит ГРЩ?

Главный распределительный щит (ГРЩ) предназначен для приема, распределения и учета электрической энергии напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с системой заземления — TN-C, TN-S, TN-C-S. ГРЩ обеспечивает надежную защиту от перегрузок и коротких замыканий, используется для нечастых оперативных коммутаций электрических цепей.

Главный распределительный щит устанавливается в трансформаторных подстанциях блочного типа либо в трансформаторных подстанциях встроенного типа 10кВ, служит для преобразования в электрическую энергию напряжением 0,4 кВ.

ГРЩ является центральной низковольтной точкой 0,4 кВ распределения электроэнергии, в основном используется для распределения энергии поступающей от трансформаторной подстанции. В дальнейшем на базе главного распределительного щита реализовывается вся схема электроснабжения главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 6300 A. ГРЩ применяется преимущественно в жилых, административных и промышленных зданиях.

Основные функции и особенности ГРЩ

  • ввод и распределение электрической энергии от ТП
  • защита от однофазных и многофазных коротких замыканий
  • коммерческий учет электроэнергии
  • контроль электрических параметров на вводе (вводах)
  • секционирование сборных шин для обеспечения безопасности обслуживания
  • вводные выключатели – выключатели нагрузки или автоматические выключатели (стационарные или выкатные)
  • автоматический ввод резерва (АВР) для щитов с несколькими вводами
  • подключение установок компенсации реактивной мощности
  • световая сигнализация рабочего/аварийного состояния системы, положения вводных и секционного автоматических выключателей
  • способ обслуживания – одностороннее или двухстороннее обслуживание
  • конструктивное исполнение – напольное

В зависимости от проекта электроснабжения, ГРЩ осуществляет распределение питания для:

  • осветительных линий (щиты освещения)
  • аварийного освещение (ЩАО)
  • наружного освещения в том числе архитектурного (ШНО)
  • систем кондиционирования и вентиляции (шкафы управления, щиты силовые)
  • технологического оборудования (щиты силовые)
  • щиты питания компьютерных сетей (ЩК)
  • шкафы питания пожарной сигнализации и насосов пожаротушения с АВР
  • шкафы питания лифтового оборудования с АВР
  • шкафы питания охранной сигнализации
  • шкафы питания учета электроэнергии

Конструкция главных распределительных щитов

Главные распределительный щит представляет собой сборку из одной или нескольких панелей одностороннего или двухстороннего обслуживания. Может изготавливаться как открытого типа, так и полностью или частично закрытого типа (IP31 и выше). По проекту заказчика устанавливается соответствующее оборудование: предохранители, рубильники, автоматические выключатели, счетчики электроэнергии, панели АВР, реле контроля фаз, выключатель аварийного освещения, датчики распределения нагрузки по фазам, вольтметры и амперметры. Аппаратура в ГРЩ размещается в виде функциональных блоков в нескольких соединённых между собой панелях. Панели главного распределительного щита выполняются на токи от 600 до 6300 А.

Функционально главные распределительные щиты состоят из шкафов(панелей) следующего назначения:

  • низковольтный вводной
  • низковольтный секционный (для двухтрансформаторных ТП)
  • низковольтный фидерный (отходящих линий)
  • низковольтный фидерный на модульном оборудовании до 125А

Вводной шкаф содержит вводной аппарат (возможно также размещение выключателей отходящих линий, узла учета), отсек шинных соединений, и релейную сборку для управления вводным выключателем.
Секционный шкаф содержит секционный выключатель, отсек шинных соединений и релейную сборку для управления вводными и секционным выключателями.
Шкаф отходящих линий содержит аппараты защиты отходящих линий, отсек шинных соединений, отсек кабельного ввода. Также возможна установка трансформаторов тока и амперметров на стороне выхода аппаратов защиты.

На вводе ГРЩ (РУНН 0,4 кВ) устанавливается выдвижной (стационарный) вводной автоматический выключатель, либо выключатель нагрузки.

Для главного распределительного щита двухтрансформаторных подстанций дополнительно устанавливается выдвижной (стационарный) секционный автоматический выключатель, либо секционный выключатель нагрузки. Для связи между секциями служит кабельная перемычка, входящая в комплект поставки, подключенная к секционному автоматическому выключателю либо секционному выключателю нагрузки.

В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов. При срабатывании АВР отключается соответствующий вводной выключатель и включается с заданной выдержкой времени секционный выключатель. При этом предусмотрены защиты от включения секционного выключателя на одно- и многофазное короткое замыкание секции шин.

На отходящих линиях 0,4кВ устанавливаются либо трехфазные предохранительные разъединители, либо автоматические выключатели.

В предохранительных разъединителях устанавливаются плавкие вставки различного типа.

Контроль тока фаз на вводе 0,4 кВ осуществляют амперметры, подключаемые к трансформаторам тока. Контроль напряжения на шинах осуществляет вольтметр.

Также ГРЩ может комплектоваться шкафом собственных нужд. В шкафу собственных нужд расположены: вводной автоматический выключатель, два выключателя с УЗО для защиты цепей освещения, розетки 220В и цепей обогрева, розетки 220В, трансформатор СН 220/36В, выключатель и розетка 36В, переключатели, выключатели защиты цепей газовой защиты и принудительной вентиляции. Питание шкафа СН может осуществляться как от своей секции так и от другой. Для переключения питания служат двухпозиционные переключатели , установленные в шкафу собственных нужд.

При необходимости в ГРЩ, возможна установка устройств компенсации реактивной энергии.

Распределительное устройство может быть одностороннего и двухстороннего обслуживания. При двухстороннем варианте обслуживание шкафов и доступ к кабельным присоединениям производится с фасада, доступ к ошиновке осуществляется с задней и передней стороны шкафа.

Размер корпуса панелей зависит от эксплуатационных условий ГРЩ и номинального тока:

в ширину кратные 450 мм, 600 мм, 800 мм, 1000 мм;
в глубину кратные 450 мм, 600 мм, 800 мм, 1000 мм;
высотой 1800 мм, 2000 мм, 2200 мм, или 2400 мм.

По индивидуальному заказу возможно изготовление панелей других размеров.

В зависимости от технических требований функции ГРЩ можно реализовать следующими НКУ:

  • вводно-распределительное устройство ВРУ
  • распределительная панель ЩО-70
  • шкаф распределительный ШР
    и многими другими.

Для обеспечения бесперебойной работы электроустановок главного распределительного щита, ООО «НКУ-ПРО» используются автоматические выключатели с различными наборами: магнитных, термомагнитных и электронных расцепителей, что позволяет достигнуть оптимального решения при производстве элекрощитов.

Также для обеспечения безопасного обслуживания главного распределительного щита, применяются следующие автоматические выключатели в литом корпусе:

  • во втычном исполнении
  • в выкатном исполнении
  • стационарные

Изготовление главных распределительных щитов производится в соответствии с технической и проектной документацией, предоставленной заказчиком.

Наше производство НКУ сертифицировано, что гарантирует высокое качество производимой продукции.

В зависимости от проектного задания главные распределительные шкафы могут изготавливаться на различных элементных базах: АBB, Legrand, Schneider Electric, Siemens, Chint, EKF, IEK, КЭАЗ а также других производителей.

ООО «НКУ-ПРО» производит электротехнические шкафы (щиты) 0,4 кВ в с строгом соответствии с ГОСТ и на основании Технический условий, зарегистрированных Федеральным агентством по техническому регулированию и метрологии «Российский институт стандартизации» за №200/136014 от 30.09.2021

Имея огромный опыт в сборке главных распределительных щитов (ГРЩ) ООО «НКУ-ПРО» предлагает качественную сборку и конкурентоспособные цены!

Telephone Switchboard — Bilder und Stockfotos

317Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 317

telephone switchboard Stock-Fotografie и Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

винтажная система звонков telefonvermittlung iv — телефонный коммутатор стоковые фотографии и изображения

Vintage Bell System Telefonvermittlung IV

telefonvermittlung — telephone switchboard stock-fotos und bilder

Telefonvermittlung

alte seil gesprächsvermittler — telephone switchboard stock-fotos und bilder

Alte Seil Gesprächsvermittler

alten telefonzentrale — telephone switchboard stock-fotos und bilder

Alten Telefonzentrale

neue kopfhörer retro-telefonzentrale — телефонный коммутатор, стоковые фотографии и изображения

Neue Kopfhörer Retro-Telefonzentrale

телефонный оператор с антикварным телефонным центром — телефонный коммутатор, стоковые фотографии и изображения

Телефонный оператор с антикварным Telefonzentrale

elektriker arbeiten daran, elektrische drähte im system, in der schalttafel und im schaltschrank zu verbinden. — телефонный распределительный щит с фото и фото

Электрик arbeiten daran, elektrische Drähte im System, in der. ..

nahaufnahme eines kabelanschlusses und alter buchsen auf der telefonzentrale am bahnhof. der ingenieur überprüft die verdrehten verbindungen der geräte in der station aus nächster nähe. nahaufnahme der alten Analogen schalttafel mit leitern, — телефонный коммутатор, фото и фото

Nahaufnahme eines Kabelanschlusses und alter Buchsen auf der…

wi-fi-маршрутизатор для интернет-соединения. интернет-телефонный центр. вектор-каракули-символ. — телефонный коммутатор — графика, -клипарт, -мультфильмы и -символ

Wi-Fi-маршрутизатор для Интернета. Internet-Telefonzentrale….

antikes telefonvermittlung — телефонный коммутатор фото и фотографии

Antikes Telefonvermittlung

posthallen in oslo. norwegens ehemaliges zentrales postamt und telefonzentrale. — телефонный коммутатор сток фото и фото

Постхаллен в Осло. Ehemaliges Zentraleles Postamt und …

Alte Kabelgebundene Telefonzentrale — Телефонный коммутатор Сток -фотос Und Bilder

Alte Kabelgebundene Telefonzentrale

Telefonzentrale — Телефоновый платеж. seil telefonzentrale — телефонный коммутатор, фото и фото

Alte Seil Telefonzentrale

alte seil gesprächsvermittler — телефонный коммутатор, фото и фото

Alte Seil Gesprächsvermittler

Telefon-Schalttafel im freien nachbarschaft telekommunikations-anschlusskasten mit bindepfosten und drähte für dsl in der stadtstraße-Телефонная плата. коммутатор стоковые фото и изображения

alte Telefonzentrale vor einer weißen Wand

telefonstation mit schaltschrank — телефонный коммутатор стоковые графики, -клипарт, -мультфильмы и -символ

Telefonstation mit Schaltschrank

altes telefon telefonzentrale vor einer weißen wand — telephone switchboard stock-fotos und bilder

altes Telefon Telefonzentrale vor einer weißen Wand

telefon-schalttafel schaltschrank im außenbereich nachbarschaft telekommunikations-anschlusskasten mit bindepfosten und drähte für dsl — telephone switchboard stock- fotos und bilder

Telefon-Schalttafel Schaltschrank Im Außenbereich Nachbarschaft. ..

Eine Antike telefonzentrale, wie sie mitte des 20. jahrhunderts in hotels und unternehmen verwendet wurde. — телефонный коммутатор сток фото и фото

Eine Antike Telefonzentrale, wie sie Mitte des 20. Jahrhunderts…

Antike illustration wissenschaftlicher entdeckungen, Experimente und erfindungen: telefon, schalttafelaustausch — телефонный коммутатор stock-grafiken, -clipart, -cartoons und -symbole

Antike Illustration wissenschaftlicher Entdeckungen, Experimente und erfindungen …

altmodische manuelle telefonzentrale telefonzentrale — телефонный коммутатор фото и фотографии

Altmodische manuelle Telefonzentrale Telefonzentrale

История телекоммуникационной системы. старый старинный телефон-schalttafel. — телефонный коммутатор фото и фотографии

Historisches Telekommunikationssystem. Alte Vintage-Telefon-Schalt

altmodische telefonvermittlung plug — телефонный коммутатор stock-fotos und bilder

Altmodische Telefonvermittlung plug

die tafel einer alten telefonzentrale aus den frühen 1900er jahren — телефонный коммутатор stock-fotos und bilder azentra frühen

1900er. ..

telefonvermittlung von der seite — телефонный коммутатор stock-fotos und bilder

Telefonvermittlung von der Seite

old telefonvermittlung — телефонный коммутатор stock-fotos und bilder

Old Telefonvermittlung

alte seil gesprächsvermittler stock-fotos kundenservice respresentative

Alte Seil Gesprächsvermittler Kundenservice Представитель

eine mannliche hand hält ein smartphone vor einer elektrischen schalttafel, ohne dass kabel angeschlossen sind und ein feueralarmknopf. — телефонный коммутатор сток фото и фото

Hält ein Hand hält ein Smartphone vor einer elektrischen…

holz-schalttafel aus den fünfziger jahren — телефонный коммутатор stock-fotos und bilder

Holz-Schalttafel aus den fünfziger Jahren

neue kopfhörer alten telefonzentrale

Neue Kopfhörer alten Telefonzentrale

Positiver schalttafelbetreiber beantwortet Website-nachricht — телефонный коммутатор Stock-fotos und Bilder

Positiver Schalttafelbetreiber beantwortet Website-Nachricht

antikes telefonvermittlung — телефонный коммутатор стоковые фото и изображения

Antikes Telefonvermittlung

übersichts-telefonistin — телефонный коммутатор стоковые графики, -клипарты, -мультфильмы и -символы

Übersichts-Telefonistin

übersetzer Cube . dolmetschen — mikrofon und schalttafel in einer simultandolmetscherkabine . мягкий фокус фон drahtlosen konferenzmikrofonen und ноутбуки в einem besprechungsraum. — телефонный распределительный щит с фото и изображением

Übersetzer Cube . Dolmetschen — Mikrofon und Schalttafel в…

Antike Vintage Telefonzentrale, verbindung kommunikationskonzept — телефонный коммутатор, фото и изображения

Antike Vintage Telefonzentrale, Verbindung Kommunikationskonzept

old telefonvermittlung — телефонный коммутатор, stock-fotos und bilder

Telefonzentrale-Panel mit Drähten

antikes telefonzentrale — телефонные коммутаторы, фото и изображения

Antikes Telefonzentrale

retro-handtelefon-schalttafel — телефонный коммутатор stock-fotos und bilder

Retro-Handtelefon-Schalttafel

telefonvermittlung — телефонный коммутатор stock-fotos und bilder

Telefonvermittlung

blitz strom schock feuer brennen telefon kabel linienkonzept telefonzentrale -tolderkonzept telefonzentrale

Blitz Strom Schock Feuer brennen Telefon Kabel Linienkonzept. ..

pabx raum, стойка для телекоммуникационных тегов im hauptverteilungsrahmenraum (mdf). schalttafel mit drahtkabel. телефонвексельраум. — телефонный коммутатор сток фото и фото

PABX Raum, Telekommunikation Tag Block Rack с… Telefonzentrale…

handtest phone-schalttafel-panel — телефонный коммутатор, стоковые фото и изображения

Handtest Telefon-Schalttafel-Panel

vintage bell system telefonvermittlung — телефонный коммутатор, стоковые фото и изображения

Vintage Bell System Telefonvermittlung

vintage telefonvermittlung — телефонный коммутатор стоковые фото и изображения

Vintage Telefonvermittlung

old telefonzentrale mit im wind baumelnden kabel — телефонный коммутатор stock-fotos und bilder

Old Telefonzentrale mit im Wind baumelnden Kabel

old betrezentele panel телефонный коммутатор стоковые фото и фото

старая панель Betreiber-Telefonzentrale

lächelnd arbeiter telefonzentrale — телефонный коммутатор стоковые фото и фото

Lächelnd Arbeiter Telefonzentrale

Old Telefonvermittlung nahaufnahme — Телефонное распределительное плату Stock -fotos und Bilder

Old Telefonvermittlung Nahaufnahme

Alte Seil Gesprälermitler, Frau Alhler -Selemer -Selemer -Seler -Seler -Seler -Seler -Seler -Seler -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Sele -Seiller. gesprächsvermittler — телефонный коммутатор фото и фото

Kundenservice. Gesprächsvermittler

alte telefonzentrale — телефонный коммутатор, стоковые фотографии и изображения

alte Telefonzentrale

центр аналоговой телефонной связи. schalttafel-ip-telefonie-rechenzentrum im serverraum. an der wand befindet sich ein kupfer-kreuzpanel. альтер-тех-хинтергрунд. — телефонный коммутатор с фото и изображением

Zentrum для аналоговой телефонной связи. Schalttafel-IP-Telefonie

alte seil gesprächsvermittler — телефонный коммутатор фото и фото

Alte Seil Gesprächsvermittler

perfekte kundenservice. gesprächsvermittler — телефонные коммутаторы стоковые фото и фотографии

Perfect Kundenservice. Gesprächsvermittler

фон 6

Electrical Switchboard — Bilder und Stockfotos

1.068Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 1.

068 electrical switchboard Stock- Фотографии и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

mann mit feuerzeug in völliger dunkelheit untersucht sicherungskasten oder elektrische schalttafel zu hause bei stromausfall. затемнение, kein stromkonzept — электрический распределительный щит фото и фото

Mann mit Feuerzeug in völliger Dunkelheit untersucht…

rote nahaufnahmelampe auf einer stromschalttafel. — электрический распределительный щит с фотографиями и изображениями

Rote Nahaufnahmelampe auf einer Stromschalttafel.

elektriker, die an der schalttafel arbeiten, die install prüfen und prüfen — электрический распределительный щит stock-fotos und bilder

Elektriker, die an der Schalttafel arbeiten, die Installation prüf

ein mannlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit. ..

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрический распределительный щит со складскими фотографиями и изображениями

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

elektro telefonzentrale steckdose — электрические распределительные щиты фото и изображения

Elektro Telefonzentrale Steckdose

elektriker arbeiten, um elektrische drähte im system, schalttafel, elektrisches system im schaltschrank zu verbinden. — электрические распределительные щиты с фотографиями и изображениями

Elektriker arbeiten, um elektrische Drähte im System, Schalttafel,

elektrische box. elektrische schalttafel interne metall-steuerkasten in der nähe von haus baustelle im freien. — электрические распределительные щиты фото и изображения

Электрическая шкатулка. Elektrische Schalttafel interne Metall-Steuerkast

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрические распределительные щиты стоковые фотографии и изображения

Ein Elektrotechniker, der in einem Schalttafel-Lagerfoto

elektrotechniker bei der arbeit an einer elektrischen wohnanlage oder einer elektrischen schalttafel. elektrische sicherungen, nahaufnahme. — электрические распределительные щиты фото и изображения

Elektrotechniker bei der Arbeit an einer elektrischen Wohnanlage…

ein männlicher elektriker arbeitet in einer schalttafel mit einem elektrischen anschlusskabel. — электрические распределительные щиты со складскими фотографиями и изображениями

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

schalttafel mitautotischen schaltschränken. dielektrischer schraubendreher in der elektriker-hand. — электрический распределительный щит с фото и изображением

Schalttafel mit Automatic Schaltschränken. Диэлектришер…

elektriker testet den elektrischen schild. elektrische schalttafel mit автомат и дрэхтен. — электрические распределительные щиты с фотографиями и изображениями

Elektriker testet den elektrischen Schild. Elektrische…

it-techniker, der die stromversorgung oder die schalttafel in einem dunklen raum während eines stromausfalls überprüft. ein männlicher computeringenieur, der datenbanken überwacht und Diagnosticn für hardware in einem serverlager durchführt — стоковые фотографии и изображения электрических распределительных щитов

IT-Techniker, der die Stromversorgung oder die Schalttafel в…

Elektriker Testen der Telefonzentrale — электрические распределительные щиты, фото и фотографии — электрические распределительные щиты фото и фото

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

kurzschluss. spannungsschalttafel mit leistungsschaltern fing feuer. 3D изображение — Электрический распределительный щит стоковые фото и изображения

Курцшлюсс. Spannungsschalttafel mit Leistungsschaltern fing…

telefonzentrale — электрические распределительные щиты фото и изображения

Telefonzentrale

elektrisches messgerät. telefonzentrale — электрический распределительный щит с графикой, клипартом, мультфильмами и символами

Elektrisches Messgerät. Telefonzentrale

hübscher junger mann elektriker arbeiten am распределительный щит hausbau baustelle — электрический распределительный щит фото и фотографии

hübscher junger mann elektriker arbeiten am распределительный щит Hausbau…

spannungsschaltung mit schaltungen elektrisch — electrical switchboard stock-fotos und bilder

Spannungsschaltung mit Schaltungen elektrisch

stromverteilung verdrahtung schalttafel außeneinheit — electrical switchboard stock-fotos und bilder

Stromverteilung Verdrahtung Schalttafel Außeneinheit

spannungsschalttafel mit leistungsschaltern in der betonwand. электришер хинтергрунд. 3d-abbildung — электрический распределительный щит стоковые фото и изображения

Spannungsschalttafel mit Leistungsschaltern in der Betonwand.

spannungsschalttafel mit leistungsschaltern. — электрический распределительный щит со складскими фотографиями и изображением

Spannungsschalttafel mit Leistungsschaltern.

stromgenerator-schalttafel — electrical switchboard stock-fotos und bilder

Stromgenerator-Schalttafel

stromverteilung verdrahtung schalttafel außeneinheit, grau brandneue verteiler board fach box, grauer schrank, gelbe hochspannung warndreieck zeichen, große detaillierte vertikale isolierte nahaufnahme — electrical switchboard stock-fotos und bilder

Stromverteilung Verdrahtung Schalttafel Außeneinheit, grau…

spannungsschalttafel mit leistungsschaltern, nah. — электрические распределительные щиты со складскими фотографиями и изображениями

Spannungsschalttafel mit Leistungsschaltern, nah.

mann, ein elektrotechniker, der in einer schalttafel mit sicherungen arbeitet. установка и аншлюс фон elektrischen geräten. — электрические распределительные щиты, фото и изображения

Mann, ein Elektrotechniker, der in einer Schalttafel mit. ..

vintage phonevermittlung — электрические распределительные щиты, фото и изображения

Vintage Telefonvermittlung

ручной schalter einschalten. übersicht eines elektrischen stromkreises-панели. — электрический распределительный щит с фото и фото

Hand-Schalter einschalten. Übersicht eines elektrischen…

grüner druckknopf an einer schalttafel zur steuerung der stromversorgung für ein mehrfamilienhaus. — электрические распределительные щиты, фото и изображения

Grüner Druckknopf an einer Schalttafel zur Steuerung der…

electric telefonzentrale — электрические распределительные щиты, фото и изображения

Electric Telefonzentrale

eine außenzentrale mit einem stromzähler, frau, die messwerte misst. — фотографии и изображения электрических распределительных щитов

Eine Außenzentrale mit einem Stromzähler, Frau, die Messwerte…

nahaufnahme der elektrischen schalttafel in der fabrik schaltern und lichtwellenleitern. — электрические распределительные щиты фото и изображения

Schalttafel mit vielen Schaltern und Lichtwellenleitern.

elektrische schalttafel an einer betonwand in einer nische. filzbox mit einer tür und einem patchschloss zum schutz vor dem einringen. schutz von rohren an einem kabel, das unterirdisch verläuft — электрический распределительный щит стоковые фото и изображения

Elektrische Schalttafel an einer Betonwand in einer Nische….

schalttafel mit vielen schaltern und glasfaserkabeln. — электрический распределительный щит с фото и изображением

Schalttafel mit vielen Schaltern und Glasfaserkabeln.

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрический распределительный щит, фото и фото — electrical switchboard stock-fotos und bilder

Ein männlicher Elektriker arbeitet in einer Schalttafel mit…

stromverteilungsverdrahtung schalttafel außeneinheit, graue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungswarndreieckschild, rotes gewelltes krummliniges kabelgehäuserohrrohr, hdpe-industrierohrkanal, heller — electrical switchboard stock-fotos и изображение

Stromverteilungsverdrahtung Schalttafel Außeneinheit, graue. ..

leistungsschalter im schaltkasten. steuerspannungsschalttafel. verteilerplatine zur steuerung der elektrischen spannung im haus oder büro. — электрический распределительный щит с фотографиями и изображениями

Leistungsschalter im Schaltkasten. Steuerspannungsschalttafel….

ein elektrotechniker, der in einem schalttafel-lagerfoto arbeitet — электрические распределительные щиты, фото и фото

Ein Elektrotechniker, der in einem Schalttafel-Lagerfoto arbeitet

elektriker arbeiten daran, elektrische drähte im system, in der schalttafel und im schaltschrank zu verbinden. — электрические распределительные щиты со складскими фотографиями и изображениями

Elektriker arbeiten daran, elektrische Drähte im System, in der…

alte metallschalttafel, in verlassener bröckelnder gebäude — электрические распределительные щиты со складскими фотографиями и изображениями

Alte Metallschalttafel, in haupt03 verlassener bröckelnder

3 alte metallschalttafel, in verlassener bröckelnder gebäude — электрический распределительный щит со складскими фотографиями и изображениями

Der Hauptschalttafel

vektorsatz schalttafelelemente für sicherungssteuerkasten — sicherheitsleistungsschalter, relais, fehlerstromschutzschalter — electrical switchboard stock-grafiken, -clipart, -cartoons und -symbole

Vektorsatz schalttafelelemente für Sicherungssteuerkasten -. ..

schalttafel und relais — electrical switchboard stock-fotos und bilder

Schalttafel und Relais

elektriker builder bei der arbeit, untersucht den kabelanschluss in der elektrischen leitung im rumpf einer industriellen schalttafel. professionalell в комбинезоне mit elektronischem werkzeug. — электрические распределительные щиты фото и изображения

Elektriker Builder bei der Arbeit, untersucht den Kabelanschluss…

leistungsschalter auf spannungsschalttafel nahaufnahme — electrical switchboard stock-fotos und bilder

Leistungsschalter auf Spannungsschalttafel Nahaufnahme

elektriker testet das schalttafel-stockfoto — electrical switchboard stock-fotos und bilder

Elektriker testet das Schalttafel-Stockfoto

brennende schalttafel aus überlast oder kurzschluss bei wandnahaufnahme — электрические распределительные щиты стоковые фотографии и изображения

Brennende Schalttafel aus Überlast oder Kurzschluss bei…

stromversorgung verdrahtungsschalttafel außeneinheit, grau brandneue verteilerplatinenfachbox, grauer schrank, gelbes hochspannungs-warndreiecksschild, große detaillierte isolierte vertikale nahaufnahme — electrical switchboard stock-grafiken, -clipart, -cartoons und -symbole

Stromversorgung Verdrahtungsschalttafel Außeneinheit, grau. ..

individuelle elektrische schalttafel im dorf — электрические распределительные щиты стоковые фотографии и изображения

Individuelle elektrische Schalttafel im Dorf

alte telefon exchange, telefonzentrale mit zopfmuster — electrical switchboard stock-fotos und bilder

Alte Telefon Exchange, Telefonzentrale mit Zopfmuster

elektrischer brand nach kurzschluss in der verbrauchereinheit, verbrannte verkabelung und leistungsschalter in der schalttafel. — стоковые фотографии и изображения электрических распределительных щитов

Elektrischer Brand nach Kurzschluss in der Verbrauchereinheit,…

elektrotechniker in uniform, der bei der überprüfung der sicherungen in einer telefonzentrale konzentriert aussieht — электрические распределительные щиты, складские изображения и изображения

Elektrotechniker in Uniform, der bei der Überprüfung der…

asiatische weibliche elektrische elektroingenieurin mit sicherheits-hardhat und table auf der hand arbeiten in fabrik-prüfung und wartung elektrische steuer-schalttafel — электрический распределительный щит stock-fotos Elektroingenieurin mit. ..

kommunikationskabel in der telefonzentrale — электрический распределительный шкаф фото и изображения

Kommunikationskabel in der Telefonzentrale

telefonzentrale — сток фото и изображений электрических распределительных щитов

Telefonzentrale

из 18

Telephone Switchboard Photos and Premium High Res Pictures

  • CREATIVE
  • EDITORIAL
  • VIDEO
  • Best match
  • Newest
  • Oldest
  • Most popular

Any dateLast 24 hoursLast 48 hoursLast 72 hoursLast 7 daysLast 30 daysLast 12 месяцевПользовательский диапазон дат

  • Без лицензионных отчислений
  • Права управляемые
  • RF и RM

Выберите бесплатные коллекции >Выберите редакционные коллекции >

Встраиваемые изображения switchboard, чтобы найти больше отличных стоковых фотографий и изображений. подключение — телефонный коммутатор: стоковые фотографии, фотографии без уплаты роялти и изображения женщина работает с коммутатором, 1940-е годы — телефонный коммутатор стоковые картинки, лицензионные фото и изображениятелефонный оператор, использующий старинный коммутатор — телефонный коммутатор стоковые картинки, лицензионные фото и изображения старый коммутатор с оборванными проводами — телефонный коммутатор стоковые картинки, лицензионные фото и изображения бесплатные фото и изображенияоператор коммутатора старого шнура — телефонный коммутатор стоковые картинки, лицензионные фото и изображения бесплатные фотографии и изображения две женщины-телефонистки, соединяющие международные звонки (ч/б) — телефонный коммутатор стоковые картинки, фотографии и изображения без уплаты роялти -бесплатные фото и изображенияженщины операторы коммутатора — телефонный коммутатор стоковые картинки, фотографии без лицензионных платежей и изображенияантикварная иллюстрация научных открытий, экспериментов и изобретений: телефон, коммутатор коммутатора — телефонный коммутатор стоковые иллюстрацииэлектрик работает на проводном электрическом щите — телефонный коммутатор стоковые картинки, роялти- бесплатные фото и изображенияВид на сотрудников и операторов центрального коммутатора Гарлемской биржи, Нью-Йорк, Нью-Йорк, 1897. две женщины в наушниках работают на телефонном коммутаторе. (фото h. armstrong roberts/retrofile/getty images) — телефонный коммутатор стоковые фотографии, фотографии и изображения без лицензионных платежей оператор — телефонный коммутатор стоковые иллюстрации — телефонный коммутатор: стоковые фотографии, фотографии и изображения без уплаты роялти Телефонисты, работающие в Корпусе связи США, работают на коммутаторе в американском военном штабе в Сен-Миеле, Франция. Противогазы и… Электрощитовщик за работой, около 19.45.Женщины-операторы на коммутаторе Magneto Exchange Национальной телефонной компании, США. Телефонистка на работе удивленный оператор — телефонный коммутатор стоковые фотографии, фотографии без уплаты роялти и изображения 10, 1911.телефонная станция с коммутатором — телефонный коммутатор стоковые иллюстрацииЖенщина-телефонистка, обрабатывающая звонки в Нью-Йорке. Недатированная фотография. Телефонный оператор на коммутаторе в грузовом депо в Канзас-Сити, штат Миссури. операторы за работой на самом длинном в мире прямом коммутаторе в городской и пригородной телеграфной компании, Цинциннати, Огайо, 1930s. old распределительный щит в офисе — телефонный коммутатор стоковые картинки, фотографии и изображения без лицензионных платежей 1930-е годы ЖЕНЩИНА ТЕЛЕФОННЫЙ ОПЕРАТОР, СИДЯЩАЯ ЗА БОЛЬШИМ РУЧНЫМ КОММУТАЦИОННЫМ ЩИТОМ, НАПРАВЛЯЯ ЗВОНКИЗаводской рабочий у циферблатов и ручек — телефонный коммутатор стоковые иллюстрацииЖенщины операторы коммутатора на Манчестерской телефонной бирже. телефонный коммутатор: стоковые фотографии, фотографии и изображения без уплаты роялтиВнутри нью-йоркской телефонной станции, США, начало 1930-х годов. Молодые операторы коммутатора, около 19 лет10.германия, мюнхен, электронная плата с проводами — телефонный коммутатор Фотографии и изображенияТри телефонных оператора соединяют и направляют вызовы со своего современного коммутатора в Чикаго середины века. Иллюстрация телефонных операторов в ПарижеЭлектронный шкаф управления системой — телефонный коммутатор бесплатные фотографии и изображения На открытке изображены операторы коммутатора на северо-западной телефонной станции, Су-Фолс, Южная Дакота, около 1910. Секретарь, использующий как коммутатор, так и ноутбук — телефонный коммутатор: стоковые фотографии, фотографии и изображения без уплаты роялтиБольшая масса разноцветных компьютерных кабелей в серверной в британском бизнес-офисе в Лондоне, Великобритания. Иллюстрация телефонных операторов Уолтемстоу Телефонная станция , Лондон, 1910 год. Женщины-телефонистки у коммутатора. На стене инструкции по призыву к пожару… Телефонная станция, Лондон, около 1905 года. Женщины-телефонистки у коммутатора. Первая из телефонных станций Главного почтамта открылась в… Женщина за работой на коммутаторе. Коммутатор магистрали на станции Kingsway Trunk Exchange, расположенной в туннелях под лондонским Холборном. imagesarchive shot / силуэт оператора коммутатора / в помещении — телефонный коммутатор стоковые фотографии, фотографии без лицензионных платежей и изображения Операторы коммутатора, Здание Капитолия США, Вашингтон, округ Колумбия, США, Harris & Ewing, 19 июля37. из 20

3,808 электрический распределительный щит Стоковые фотографии и изображения

электрические распределительные шкафы, панели управления на заводе.

Промышленность. элементы регулирования и управления на шкафу управления. крупный план.

Знак опасности поражения электрическим током со значком молнии или грома. знак высокого напряжения. предупредительное предупреждение и символ опасности. форма треугольника. векторная иллюстрация.

Электрик за работой на электрическом щите, защищенном шлемом, защитными очками и перчатками; носить хирургическую маску, чтобы предотвратить распространение коронавируса. строительная промышленность. COVID-19профилактика.

Распределительный щит с автоматическими выключателями. электрический фон.

Электрические измерения мультиметром-тестером. электрический фон.

Нейтральная шина не несет напряжения. Распределение электроэнергии шина представляет собой металлическую полосу, размещенную внутри распределительного устройства, щиты для местного распределения тока нейтрали.

Санкт-Петербург, Россия — 4 октября 2016 г.: инженер делает услуги электротрансформаторной станции или распределительного щита.

Порты автоматических выключателей, соединенных красными проводами крупным планом

Крупный план старого сломанного распределительного щита с выходящими из него проводами, изолированными на белом.

Распределительный щит. электрические провода в коробке. датчик высокого напряжения. техническое промышленное устройство. знак опасности — желтая молния. текущий переключатель. мультфильм плоская иллюстрация. предохранитель и электротехника

Ковдор, мурманская область, россия — 3 сентября 2007 г.: электрораспределительное помещение горнорудного комбината, электрошкаф в металлическом корпусе, инженерный контроль крытый высоковольтный вакуумный выключатель постоянного тока.

Великий Новгород, Россия — 26 июня 2007 г.: обслуживание высоковольтных распределительных устройств, распределительный щит электротехники, химический завод.

Рабочий и менеджер в помещении электрораспределительного устройства завода с ЧПУ

Панель управления

Рука, палец нажимает на активацию или отключение автоматического предохранителя в современной системе управления в жилом помещении.

Реле автоматического программирования имеет контроль над электрическим щитом, силовыми линиями, расположенными внутри распределительной коробки.

Электрические измерения в шкафу с желтым мультиметром

Мужские руки держат телефон с камерой и фотографируют место распределения электроэнергии. блок предохранителей

Рабочий электрощитовой завода с ЧПУ

Детектор специальный для проверки напряжения в распределительном щите

Распределительный щит Feder для промышленного управления и распределения электроэнергии

Миниатюрные автоматические выключатели, защищающие электроустановку от короткого замыкания.

Мультиметр – проверка распределительного щита, крупный план

Распределительный щит для большого помещения/центра обработки данных, изолированный на белом фоне

Портрет электрика за работой

Распределительные шкафы с металлическими, резиновыми ковриками на полу и ручными выключателями, без персонала

Автоматический выключатель соединения медных шин, изолированный на белом фоне

Крупный план панели управления производством на заводе.

Электрическое устройство

Силовой распределительный щит для электрической защиты и распределения

Электрик с электрическим кабелем в руках возле распределительного щита

Распределительный щит с автоматическими выключателями. электрический фон.

Векторная иллюстрация ребенка, пораженного электрическим током

Крупный план автоматических выключателей и проводов в щите управления

Неисправная система электропроводки в электрощите стала причиной пожара. неисправный автоматический выключатель загорелся в распределительном щите, что привело к возгоранию бытовой электротехники.

Соединение открытой печатной платы или электрощита в современном здании

Электрик с набором значков оборудования для проектирования электрических услуг. профессиональный электрик меняет лампочку и ремонтирует розетку, инженер-электрик проверяет электрический распределительный щит и фонарный столб

Монтажная шина Knx

Значок вектора трансформатора. Значок вектора мультфильма изолирован на белом фоне трансформатора.

Установка автоматических предохранителей на дин-рейку. самодельная проводка потребительского блока или установка распределительного щита. зачистка конца медного провода режущим инструментом.

Короткое замыкание вызвало электрический пожар. неисправные провода привели к перегрузке электрической сети и возгоранию. распределительный щит в доме загорелся. горящий распределительный щит в доме.

Электрическая панель с автоматическим выключателем или автоматическим выключателем. бытовой блок электрических предохранителей. бытовой распределительный щит или распределительный щит для внутренней электропроводки. блок предохранителей сетевого питания.

Значок вектора трансформатора. Значок вектора мультфильма изолирован на белом фоне трансформатора.

Значок вектора трансформатора. Иконка вектора мультфильма на белом фоне трансформатора.

Инженер-электрик использует цифровой мультиметр для проверки текущего напряжения на автоматическом выключателе в главном распределительном щите.

Клеммы проводные электрические на металлическом стержне разводки кабельной коробки строящегося жилого дома новый дом

Установка бытового электрощита. автоматические выключатели размещены в распределительной коробке. защита от перегрузки по току в системах переменного тока. монтаж электрощитка. монтаж на дин-рейку.

Щит распределительный в металлическом ящике на замке

Трансформаторная векторная установка на белом фоне. изолированные мультфильм набор иконок энергетическая подстанция. векторный мультфильм набор иконок трансформатор.

Наружный блок панели распределительного щита электропроводки, совершенно новая серая коробка отсека распределительного щита, серый шкаф, желтый знак треугольника, предупреждающий о высоком напряжении, крупный детальный вертикальный изолированный крупный план

автоматический выключатель и система кабельной проводки в главном распределительном щите.

Промышленность. элементы регулирования и управления на шкафу управления. крупный план.

Инженер-электрик, использующий измерительное оборудование для проверки напряжения электрического тока на выключателе и системе кабельной проводки для технического обслуживания в главном распределительном щите.

Размытие фона панели управления электроэнергией на заводской площадке, распределительного шкафа, главной подстанции с выключателем для управления автоматической системой машины

Электрическая панель. низковольтное устройство. электрооборудование. источник питания. электроподстанция. силовая сеть.

Электрик работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Электрик, собирающий промышленный электрошкаф в мастерской.

Электрик за работой на электрическом щите, защищенном шлемом, защитными очками и перчатками; носить хирургическую маску, чтобы предотвратить распространение коронавируса. строительная промышленность. профилактика ковид-19.

Соединение открытой печатной платы или электрощита в современном здании

Проверка напряжения в распределительном щите с помощью детектора

Мужчина, электрик, работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция комплексной работы

Причиной возгорания распределительного щита стала неисправная электропроводка. Плохая система электропроводки вызвала пожар внутри блока предохранителей домашней проводки.

Электрическая коробка. векторная иллюстрация электроустановки. промышленное оборудование

Инженер, работающий с выключателем и блоком предохранителей

Бордо, Аквитания / Франция — 04 26 2020: Французская промышленная группа Legrand для выключателей и розеток

Значок электрического распределительного щита. наброски электрический распределительный щит вектор значок для веб-дизайна, изолированных на белом фоне

Электрик работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Знак молнии ручной открытого типа, установлен на стене.

Провода и зажимы для открытия распределительной коробки. промышленность

Передний план автоматического выключателя в электрическом распределительном щите

Мужчина ремонтирует напряжение в распределительном щите с помощью автоматических выключателей. электрическое образование

Инженер-электрик с помощью цифрового мультиметра измерительного оборудования для проверки напряжения электрического тока на автоматическом выключателе в главном распределительном щите.

Инженер-электрик регулярно проверяет работу электрического шкафа управления для технического обслуживания.

Дефект электрораспределительного щита с автоматическим выключателем является причиной пожара в квартире. электрические сбои и неисправности являются фактором возгорания дома.

Электрощит, электросчетчик и автоматические выключатели. распределительный щит с однофазными счетчиками электроэнергии. на плате предохранителей есть выключатели, которые распределяют электричество на каждый бытовой прибор в доме.

Молодая женщина в глубокой задумчивости рядом с блоком предохранителей, скопируйте пространство. отключение электричества в квартире. распределительного щита в доме и выключите выключатель.

Распределительный щит с автоматическими выключателями. электрика

Электромонтер установка или ремонт квартирного электрощита, крупный план

Минск. беларусь. 19 января 2019 г. щит в стене дома. неправильное подключение, автоматическая раздача, запутались провода. приведет к короткому замыканию и возгоранию проводки

Электрическая цепь управления в коробке для промышленных изолированных на белом фоне

Закройте автоматические выключатели и провода в панели управления

Неправильно и правильно для безопасности риска поражения электрическим током. векторная иллюстрация.

Инженеры-электрики, работающие в управлении электрошкафом, оператор коммутатора

Харьков, Украина — 22 сентября 2020 г. : автоматические выключатели Schneider Electric на фоне светлого дерева. Schneider Electric — французская энергетическая машиностроительная компания, производитель оборудования для энергетических подкомплексов промышленных предприятий, гражданского и жилого

Электрик проверяет электрический щит. электрическая панель

Блок предохранителей. панель выключателя электроэнергии. электрооборудование. векторная иллюстрация

Распределительный щит с автоматическими выключателями. электрический фон.

Инженер-электрик с помощью цифрового мультиметра измеряет оборудование для проверки напряжения электрического тока на выключателе и системе кабельной проводки в главном распределительном щите.

Электрик, собирающий промышленный электрошкаф в мастерской.

Великий Новгород, Россия — 26 июня 2007 г.: инженер-электрик по обслуживанию распределительных устройств высокого напряжения, химический завод.

Старый старинный телефонный коммутатор с кабелем и разъемами. выборочный фокус, гелеобразный цвет

Мужчина, электрик, работает в распределительном щите с предохранителями. монтаж и подключение электрооборудования. профессионал с инструментами в руках. концепция сложной работы, место для текста.

Коробка предохранителей, электрическая панель с переключателями, закрытая и открытая дверь, автоматический выключатель, изолированное распределительное оборудование для управления и распределения электроэнергии, реалистичная трехмерная векторная иллюстрация, макет

Крупный план элементов распределительного щита бытового электрощита для домашнего корпуса для распределения и подачи электроэнергии

Трансформаторная векторная установка на белом фоне. изолированный черный набор иконок энергетической подстанции. вектор черный набор иконок трансформатор.

Электрическая панель, изолированные на белом фоне

Крупный план старой распределительной панели электрический выключатель, электрическая коробка.

Бытовые электромонтажные работы. использование кусачек для электромонтажных работ в доме. электрик отрезает часть силового кабеля при установке распределительного щита в жилом доме.

Интерьер нового строящегося дома Щит подключения Электрическая система в шкафу Новые выключатели в щите управления Электрический щит

[Женщина работает на распределительном щите] | Библиотека Конгресса

[ цифровой файл с исходного негатива ]

Об этом изделии

Заголовок

  • [Женщина работает на распределительном щите]

Имена участников

  • Харрис и Юинг, фотограф

Создано/опубликовано

  • [1935]

Тематические заголовки

  • — Соединенные Штаты

Заголовки

  • Стеклянные негативы.

Жанр

  • Стеклянные негативы

Заметки

  • — Название разработано сотрудниками библиотеки.
  • — Дата основана на дате отрицаний в том же диапазоне.
  • — Подарок; Харрис и Юинг, Inc. 1955.
  • — Общая информация о коллекции Harris & Ewing доступна по адресу http://hdl.loc.gov/loc.pnp/pp.hec.
  • — Темп. примечание: восьмая партия.

Середина

  • 1 негатив: стекло; 4 x 5 дюймов или меньше

Номер телефона/физическое местоположение

  • LC-h3-B-7481 [P&P]

Исходная коллекция

  • Коллекция фотографий Harris & Ewing

Репозиторий

  • Отдел эстампов и фотографий Библиотеки Конгресса Вашингтон, округ Колумбия, 20540, США http://hdl. loc.gov/loc.pnp/pp.print

Цифровой идентификатор

  • hec 38724 //hdl.loc.gov/loc.pnp/hec.38724

Контрольный номер Библиотеки Конгресса

  • 2016880884

Репродукционный номер

  • LC-DIG-hec-38724 (цифровой файл с исходного негатива)

Консультант по правам

  • Нет известных ограничений на публикацию. Для получения дополнительной информации см. Harris & Ewing Photographs — Информация о правах и ограничениях https://www.loc.gov/rr/print/res/140_harr.html
  • .

Онлайн формат

  • изображение

Постоянная ссылка LCCN

  • https://lccn.loc.gov/2016880884

Дополнительные форматы метаданных

  • MARCXML-запись
  • МОДС Запись
  • Дублинская основная запись

Часть

  • Коллекция Харриса и Юинга (41 542)
  • Отдел эстампов и фотографий (1 022 355)
  • Онлайн-каталог Библиотеки Конгресса (1 330 299)

Права и доступ

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.

Информацию о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным материалам см. в: Harris & Ewing Photographs — Информация о правах и ограничениях

  • Консультации по правам : Нет известных ограничений на публикацию. Для получения дополнительной информации см. Harris & Ewing Photographs — Информация о правах и ограничениях https://www.loc.gov/rr/print/res/140_harr.html.
  • Репродукционный номер : LC-DIG-hec-38724 (цифровой файл с оригинального негатива)
  • Телефонный номер : LC-h3-B-7481 [P&P]
  • Информация о доступе : —

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли заполнять бланк вызова в разделе «Печать». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.
  2. Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Процитировать этот товар

Цитаты генерируются автоматически из библиографических данных, как для удобства и может быть неполным или точным.

Чикаго стиль цитирования:

Harris & Ewing, фотограф. Женщина, работающая на коммутаторе . США, 1935 г. Фотография. https://www.loc.gov/item/2016880884/.

Стиль цитирования APA:

Harris & Ewing, фотограф. (1935) Женщина, работающая на распределительном щите . США, 1935 г. [Фотография] Получено из Библиотеки Конгресса, https://www.loc.gov/item/2016880884/.

Стиль цитирования MLA:

Harris & Ewing, фотограф. Женщина, работающая на коммутаторе . Фотография. Получено из Библиотеки Конгресса, .

Фотоклуб OLLI — Коммутатор NMAAHC

Джордж Брэдшоу

Эти ссылки ведут к фотографии «этикетки», идентифицирующей вводный экспонат или экспонат раздела в галереях OPC NMAAHC. Фотографии в галереях, следующих за фотографией на этикетке, относятся к предметам этого экспоната.



Коммутатор тем NMAAHC

Ссылки, расположенные непосредственно ниже, ведут на страницу со ссылками на темы NMAAHC, расположенными ниже. Темы NMAAHC организованы по этажам (C3, C2 и т. д.). Например, тема для уровня C3 — «Рабство и свобода с 1400 по 1877 год»; и в рамках этой темы есть несколько экспонатов, первый из которых — «Рабство и свобода». Щелчок по ссылке «Рабство и свобода» откроет новую вкладку браузера в галереях OPC NMAAHC для начала фотографий «Рабство и свобода».

Ex — NMAAHC Exterior
C3 — Рабство и свобода с 1400 по 1877 г.
C2 — Защита свободы, определение свободы: эпоха сегрегации 1876–1968 гг.
L2 — Узнайте больше!
L3 — Общественные галереи
L4 — Культурные галереи

Расположение
PSN.ISN Галереи

4.

9969

9

9

9

9

9

9

9

6

77

.0725

— — — — — — — — — — — — — — — — — — — — — — — — — —

.

Экстерьер
00.EX NMAAHC EXFERE

000 Северная поверхность

.

Уровень C3
10.C3                     Рабство и свобода с 1400 по 1877 год

000 рабство и свобода
005 Трансатлантическая рабская торговля
010 Растворение колониальной Северной Америки
015 Революционная война
020 Парадокс Либерти
025 Король Коттон
030. — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
045 Life and Work
050 Гражданская война
055 Эмансипация
060 Отражения
065 ПАНД К 2

.

Уровень C2
20.C2 Защита свободы, определение свободы: эра сегрегации 1876 — 1968

000 ERA сегрегации0732 005 Джим Кроу Эра
010 Отличная миграция — Изменение изображение
015 Современное движение за гражданские права
020 Emmett Till Memorial
025 Театр
030 ГАЖИ — ИЗМЕНИТЬ ИЗОБРАЖЕНИЕ
050                        Отражения
055                        Спуск к C1



.

Уровень C1
30.C1 A MANGE AMERICE: 1968 и за пределы

000 изменяющийся Америка
005.0732 020                        Десятилетия
025                         Отражения

CONCOURSE
40.CO CONCOURSE

000 CONCOURSE
005 Гранд -лестница
010 COMPEMPATION COURT
015 Театр
020 Сладкая домом Кафе
015 Театр
020.0732 030                        Мы возвращаемся, сражаясь, Первая мировая война – Специальный экземпляр
. 030                        Мы возвращаемся с боем, Первая мировая война
. 031                        Рассвет войны
. 032                       Глобальная война
. 033                       Американцы на войне
. 034                       После войны
095                        Путь к свободе



.

Зал наследия
50. L1                      Зал наследия

000                        Центральный район
010                        Периферийный район



.

Уровень 2
60.L2                      Узнайте больше!

000 Вход
005 Центр афро-американских средств массовой информации
010 Шаг Танцы
015 Следуйте за зеленой книгой
020                       Целевой учебный центр
025                        Поиск Сан-Хосе
030                        Центр семейной истории

.

Уровень 3
70.L3 Общественные галереи

000 Вход
005.0732 020 Женщины и демократия
025, делая путь без пути
030 Power Of Place
035 Sports

.

Уровень 4
80.L4 Культурные галереи

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
