Расчёт освещения для натяжного потолка, онлайн-калькулятор — компания «Лидер»

Быстрые ссылки:

  • Расчёт необходимого количества наших светильников
  • Стандартная формула расчёта освещения
  • Расчёт освещения световых линий (учитываем заглушку)
  • Расчёт освещения световых линий (учитываем высоту помещения)
  • Сделали для вас — Калькулятор расчёта освещения (световые линии, светильники)

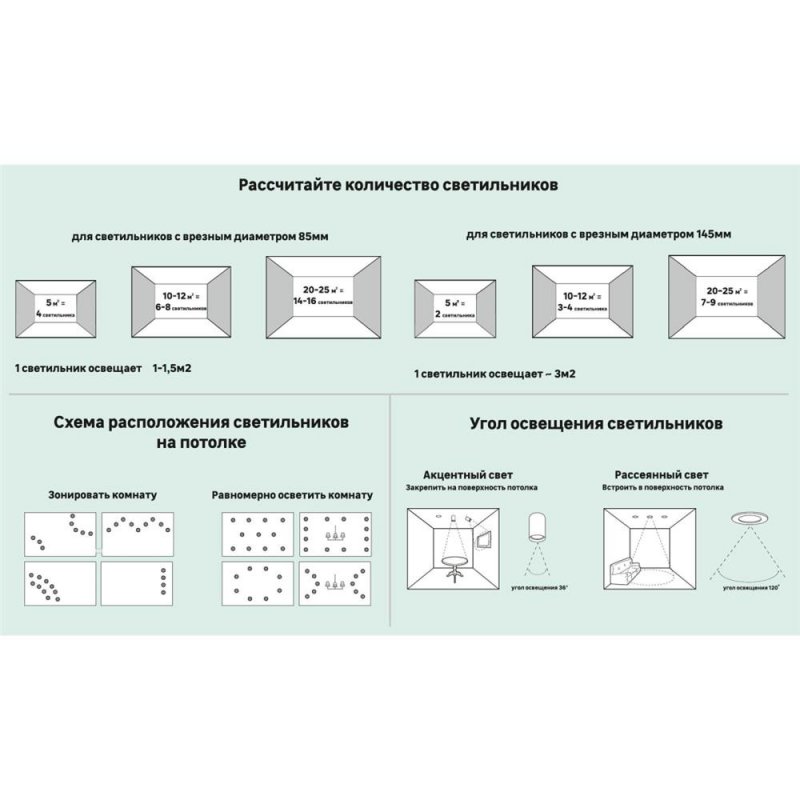

Быстрый расчёт количества светильников для натяжного потолка

Если заказчик планирует установить наши подарочные точечные светильники, то ответ довольно прост. Один наш светильник GX53 h5 мощностью 8w освещает 2м² вокруг себя, следовательно, берёте площадь своего помещения, например, 16м² и делите на 2, в итоге получаете 8 светильников.

Равномерное расположение светильников в помещении

Если любите помещения освещённые поярче, то можно поставить 10 светильников.

Вот так всё просто.

Но.

Другие осветительные элементы на вашем потолке

Светодиодная лента белая

Но в натяжной потолок встраиваются не только светильники, но и светодиодная лента, которая в сочетании с разными профилями и элементами натяжного потолка рождает множество красивых решений.

Парящий профиль

Контурный профиль

Скрытый карниз (Гардина ПК5)

Профиль световой линии с заглушкой

Например в потолок могут быть добавлены: парящая, контурная, закарнизная подсветки, а также, световые линии, ещё бывает запотолочная подсветка, межуровневая подсветка на многоуровневых натяжных потолках и т.д.

Парящая подсветка

Контурная подсветка

Закарнизная подсветка

Световые линии

Запотолочная подсветка

Межуровневая подсветка

В целом, мы всегда позиционируем такие решения, как декоративные, т. е. сделанные в первую очередь для красоты, но наши заказчики желают большего и интересуются: «Как получить достаточно света используя только решения на основе светодиодной ленты без использования светильников, люстр и прочего?». Ну они так конечно не говорят, но смысл такой :).

Обычно они говорят: «У нас дизайн!» — и об эту фразу разбивается любая наша аргументация :).

Что ж, это действительно возможно, давайте разбираться сколько же метров светодиодной ленты понадобиться под конкретный размер помещения, чтобы заменить с помощью неё привычные люстры и лампы.

А для этого мы должны разобраться: «А сколько этого самого света?», «Сколько этой самой освещённости?» должно быть в помещении, чтобы человеку было комфортно и в чём это всё дело измеряется?

Другими словами пришло время познакомиться с такими единицами измерения, как: «Люксы» и «Люмены».

Норма освещенности жилого помещения по СНиП (СП) и СанПиН

Помещение Норма освещённости в Люксах (Лк)
Кабинет, библиотека 300
Детская 200
Кухня 150
Жилая комната, спальня, гостиная 150
Коридор, туалет, ванная 50

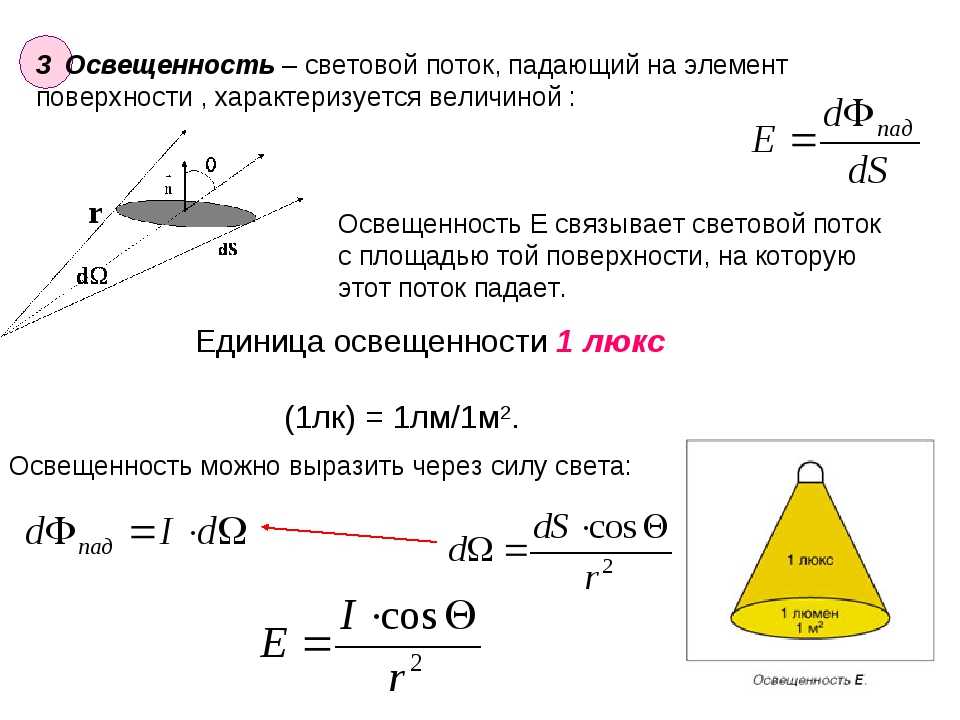

Что же за «зверь»такой «Люкс»? Люкс, как видно из заголовка второй колонки таблицы размещённой выше — это мера той самой освещённости.

Пока ничего не понятно, но очень интересно.

Люксы (сокращённо Лк) мы получаем, когда делим световой поток или проще говоря яркость излучаемую всеми источниками света в помещении, на площадь помещения.

Получившееся число ещё следует умножить на поправочный коэффициент, ведь не весь свет дойдёт до рабочей горизонтальной поверхности, часть света уйдёт на стены и потолок.

Тут сразу возникнет вопрос, про второго неизвестного «зверя», про «световой поток», который ещё называют «яркостью», откуда его узнать и что с ним делать?

Отвечаем: световой поток, который излучают все источники света, измеряется в Люменах. Его количественное значение указывают на упаковках осветительных приборов.

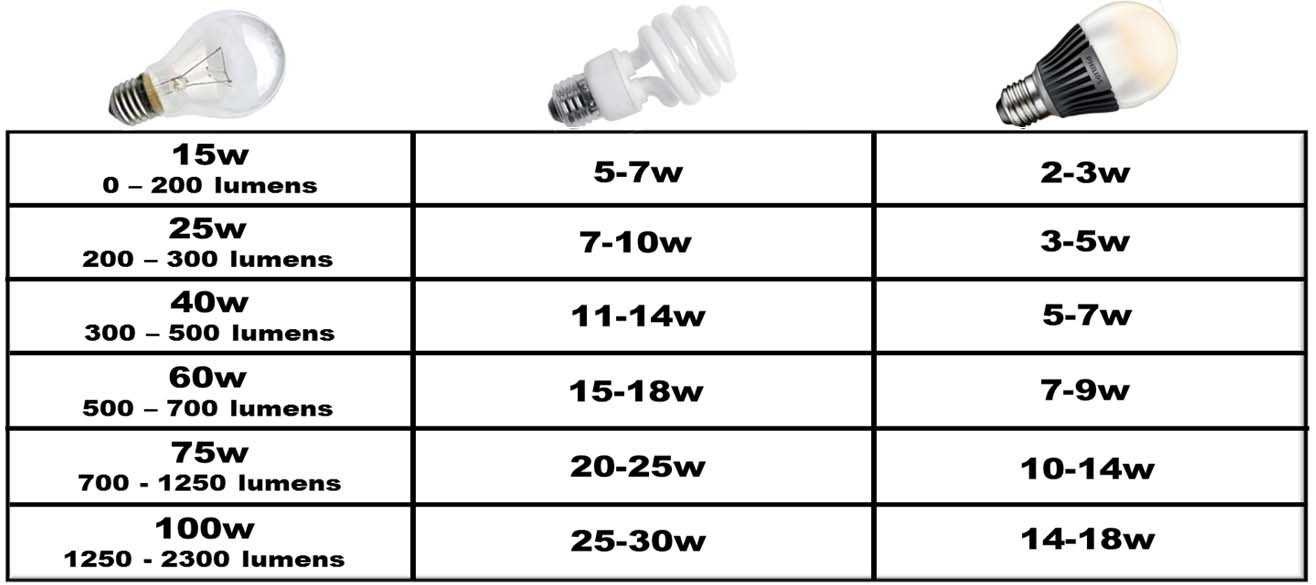

На него и нужно опираться при расчётах. Заметим, никакой линейной зависимости между мощностью светодиодной ленты и илучаемым ей световым потоком нет. Например, две светодиодные ленты, одинаковые по: мощности, напряжению, цвету, и т.д. могут легко отличаться друг от друга по излучаемому световому потоку в 3 раза.

SWG — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 450ЛМ/м

LEDSPOWER — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 1200 ЛМ/м

Так что, вариант просто выбрать ленту помощнее, сразу откидывайте, так можно серьёзно просчитаться.

Формула расчёта освещённости помещения

Теперь, когда мы знаем все переменные, можно рассмотреть формулу освещённости помещения:

Е (лк) = F (лм) / S (кв.м) * n

Где:

Е — это освещенность (измеряется в Люксах).

F — световой поток, он же яркость (измеряется в Люменах)

S — площадь помещения в метрах квадратных.

n — поправочный коэффициент попадания излучаемого света на рабочую поверхность . В среднем равен 0,5.

Теперь, когда мы знаем формулу расчёта освещённости помещения и нормы освещённости помещений, можно самозабвенно предаться расчётам :).

Для начала вернёмся ко всем понятным и простым точечным светильникам и произведём расчёт на них.

Расчёт необходимого количества светильников для натяжного потолка по их световому потоку

Наши подарочные лампы для светильников GX53 h5, мощностью 8w имеют световой поток 640 люмен (лм) у светящих «тёплым», желтоватым светом (т.е. 3000К) и 670 люмен у «нейтральных» (т.е. 4500К).

Сразу разберёмся c цветом света или цветовой температурой светильников, она измеряется в Кельвинах, сокращённо «К». Чем градусов меньше, тем свет «теплее», краснее. А чем градусов Кельвина больше, тем свет «холоднее», синее. Нейтральный свет находится в диапазоне от 4000K до 4500К.

Цветовая температура наглядно

Кстати, чем свет «холоднее», тем выше у него световой поток (Лм).

Теперь, когда побочных вопросов не осталось, вернёмся к расчётам:

Е (лк) = F (лм) / S (кв.м) * n

Подставим наши значения:

F – 640Лм от одного светильника.

S- площадь помещения 16м²

N – 0,5 – средний поправочный коэффициент для помещений с высотой потолка 2,7м.

E = 640/16*0,5 = 20Лк.

Т.е. 20 Люксов освещённости даст 1 светильник в нашем помещении.

Вспоминаем, данные из таблицы выше, где говорится, что для гостиной нам нужно получить 150Лк, для комфортного проживания и получаем 150/20=7,5 светильников нужно на помещение площадью 16м², понятно что 7,5 нужно округлить до целого, т.е. до 8.

Ура, всё сошлось, как мы и писали в начале статьи, на помещение в 16м² нам понадобится 8 светильников.

Если помещение является не гостиной, а детской, то Люксов, там уже требуется не 150, а 200, ведь дети будут играть, разглядывать мелкие вещи, напрягать глаза. Рассчитаем: 200/20=10 светильников нужно для детской комнаты площадью 16м², чтобы вашему ребёнку было комфортно, чтобы не уставали глаза.

Со светильниками всё понятно, давайте перейдём к светодиодным лентам.

Расчёт необходимого количества метров светодиодной ленты для натяжного потолка по их световому потоку

На упаковках со светодиодными лентами также указывается излучаемый ими световой поток. Внимание, он указывается за 1м.п. ленты, а не за всю 5-ти метровую бухту.

Для декоративной подсветки этот параметр в целом не важен и мы часто используем ленты со световым потоком 450Лм, такие ленты меньше греются и, как следствие, реже выходят из строя.

Светодиодная лента 450Лм

Но, если стоит задача, заменить всё освещение на светодиодные ленты, то мы конечно выберем ленты со световым потоком равным 1200Лм.

Светодиодная лента 1200Лм

Казалось бы можно начинать расчёт, но есть сразу ряд факторов, которые нужно оговорить заранее.

И так, какие виды подсветки можно использовать в роли основного освещения и при каких условиях:

Парящая и контурная подсветки

Парящую и контурную подсветку в качестве замены основного освещения, можно использовать разве что в длинных узких коридорах или небольших санузлах площадью 1 — 4м², иначе никакой ленты не хватит, чтобы дать достаточное количество света.

Парящая подсветка

Рассмотрим предметно, лента в «парящей» подсветке клеится так, чтобы светить на стену.

Схема парящий потолок в разрезе

Из-за чего в комнату попадает только отражённый свет, другими словами световой поток (Лм) нужно умножать не на 0.5 поправочного коэффициента, а на все 0,1.

Парящий потолок со светодиодной лентой со световым потоком 1200 люмен

Причём отражение происходит от стены на которой, например, могут быть наклеены чёрные или просто тёмные обои, которые съедят ещё больше светового потока.

Контурная подсветка

Контурный натяжной потолок вид с боку в разрезе

Тут всё немного лучше, светодиодная лента устанавливается так, чтобы светить строго вниз, но, есть «но» светит она прямо сквозь полотно натяжного потолка, что съедает процентов 60-80 её светового потока, а если полотно натяжного потолка не белое, а потемнее, то и ещё больше.

Контурный потолок со светодиодной лентой со световым потоком 450 люмен

Кстати, сквозь чёрные натяжные потолки свет вообще не проходит, от того контурные натяжные потолки в сочетании с ними не делают.

В общем, что в первом, что во втором случае, света в помещение попадает мало, а тот свет, что всё таки попадает, остаётся по его периметру. Так что, роль основного освещения, в крупных помещениях, а если быть точнее, то в помещениях шириной более 2м, такие подсветки выполнять не могут.

Другие неподходящие подсветки

По тем же причинам, вычёркиваем: запотолочную, закарнизную подсветку и межуровневую подсветку многоуровневых потолков тоже.

Запотолочная подсветка

Закарнизная подсветка

Межуровневая подсветка

Во всех выше перечисленных случаях, свет идёт либо не туда, либо его на выходе получается очень мало, либо и то и другое вместе взятое.

Световые линии

В отличии от предыдущих вариантов, «световые линии», можно использовать в качестве основного источника света.

Схема – световая линия в разрезе

Световая линия не привязана к стенам, её можно расположить на потолке, как угодно, свет из световой линии выходит через специальный рассеиватель, который уже съедает не 60-90% светового потока, как в предыдущих вариантах, а всего половину.

Более-менее равномерное расположение световых линий на потолке

Ну и благодаря тому, что располагают световые линии не у стен, а ближе к центру помещения, свет от них доставляется до рабочих поверхностей гораздо эффективнее.

В целом, чем равномернее по потолку будут расположены осветительные приборы, тем эффективнее они будут освещать помещение.

Фото световых линий на натяжных потолках №1

№2

№3

№4

Возвращаясь к расчётам, чтобы не путаться с поправочным коэффициентом, оставим его равным 0,5. Но добавим дополнительный параметр в формулу, обзовём его «R» — от слова «рассеиватель», и тоже приравняем к 0,5. Т.к. рассеиватель действительно съедает половину светового потока.

Новая формула

Е (лк) = F (лм) / S (кв.м) * n * R

Возьмём ленту со световым потоком 1200 люмен на метр и получится:

Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк (люкcов) даёт 1 м.п. светодиодной ленты вклеенной в световую линию и закрытой заглушкой-рассеивателем.

Допустим, делаем расчет для спальни, смотрим в выше приведённой таблице, сколько по СНиП нам нужно чтобы в таком помещении было Люксов.

Для спальни нужно — 150 лк (люксов)

Производим расчет: 150 / 18,75 = 8 метров световой линии.

Если бы мы взяли световую линию со световым потоком 450 Лк, то было бы следующее:

Е (лк) = 450 (лм) / 16 (кв.м) × 0.5 *0.5 = 7 Лк

150 / 7 = 21,4 м.п. световой линии.

Есть ещё один фокус — в стандартный профиль световой линии шириной 3см, можно вклеить параллельно 2 светодиодные ленты.

Профиль световой линии со вклеенной в 2 ряда светодиодной лентой — Фото 1

Профиль световой линии со вклеенной в 2 ряда светодиодной лентой и установленной заглушкой-рассеивателем — Фото 2

Фото 3

Фото 4

Тогда, если берём последний пример, то нам, всё также нужно 21,4 м.п. светодиодной ленты, а вот профиля световой линии можно взять в двое меньше количество 21,4 / 2 = 10,7м.п., главное вклеить в него 2 светодиодные ленты параллельно.

Последний, важный штрих в расчётах. Учитываем высоту помещения

Все вышеуказанные расчёты были верны для помещений с высотой потолка не больше 2,7м. Если потолки выше, то и света нужно пропорционально больше.

Пример, если у вас потолок высотой 3.3м, то считаете, на сколько ваш потолок выше чем 2,7м.

3.3м/2.7м = 1.222 раза больше.

Из чего следует, что ко взятым из таблицы люксам нужно добавить ещё 22.2% (ну или просто умножить их на 1.222).

Т.е. вместо того, чтобы подбирать освещение способное дать 150 Люксов, что было бы верно для потолков высотой 2,7м, мы должны подобрать освещение способное дать 150 + 22,2% = 183,3 Люкса, что будет верно для потолков высотой 3,3м.

Пересчитаем, для примера, вариант с лентой у которой световой поток 1200 люксов.

Е (лк) = F (лм) / S (кв.м) * n * R

Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк

Теперь уже не 150, а 183,3 делим на получившиеся 18,75

183,3 /18,75 = 9,77м световой линии потребуется вместо 8 метров, как это было в предыдущем варианте.

Можно считать и наоборот, просто к 8 метрам прибавить 22,2%, получатся те же 9,77м.

Заключение

Надеемся, что на этом, полностью закрыли вопрос с заменой основного освещения, световыми линиями. Теперь вы всегда сможете рассчитать их необходимое количество по указанным выше формулам.

Калькулятор расчёта освещения

В данном калькуляторе, вы можете расчитать длинну световых линий достаточную для полноценного освещения помещения. Также можно расчитать и количество светильников.

Расчёт производится с учётом размера помещения, светового потока* создаваемого светодиодной лентой и норм освещённости помещения.

*Световой поток — измеряется в Люменах (Лм), данная характеристика всегда указывается на упаковке светодиодной ленты.

В расчёте используется следующая формула:

Е (лк) = F (лм) / S (кв.м) * n * R — справедливо для помещений с высотой потолка 2,7 м.

Где:

  • Е — это освещенность (измеряется в Люксах).
  • F — световой поток, он же яркость (измеряется в Люменах) создаваемый 1 м.п. светодиодной ленты.
  • S — площадь помещения в метрах квадратных.
  • n — поправочный коэффициент. Не весь свет дойдёт до «рабочих поверхностей», что-то попадёт на стены, потолок и другие предметы в помещении, от чего света, там где он нужен, будет меньше. Коэффициент в среднем равен 0,5.
  • R — поправочный коэффициент от рассеивающей свет заглушки световой линии. Заглушка, делает свет от светодиодов равномерным, но уменьшает световой поток. Коэффициент в среднем равен 0,5.

Калькулятор освещения

Укажите тип рассчитываемого освещения

Световые линии  Светильники  Парящая или контурная подсветки

Выберите помещение

Кабинет, библиотека (300 Лк)Детская (200 Лк)Кухня (150 Лк)Жилая комната, спальня, гостиная (150 Лк)Коридор, туалет, ванная (50 Лк)

Площадь помещения (м²) Величина светового потока (Лм/м²)  Высота помещения (по умолчанию 2,7м. )

Открыть доп. параметры

Коэфициент рассеивания света (по умолчанию 0,5)  Коэфициент поглощения света заглушкой световой линии (по умолчанию 0,5)
