Расширительные баки для отопления мембранные в СПб
ОписаниеОсновная функция теплоносителя в закрытой системе отопления – обеспечение теплом помещений. Для этого рабочая жидкость подвергается нагреву, затем циркулирует по трубам, обогревая метры площади. Однако, перепады температуры вызывают изменение объема теплоносителя, а также колебание давления в системе. Расширительные баки для котлов поддерживают постоянный уровень воды, выравнивая гидростатическое давление. Они надежно защищают от аварийных ситуаций и гидроударов.
Какие бывают баки для системы отопления?
Выделяются 2 типа:
1 Такое устройство компенсирует объем теплоносителя в отопительной системе при естественной циркуляции и устанавливается на возвышении. Уровень жидкости восполняется обычным доливом, что требует постоянного контроля со стороны пользователя. Небольшое давление и высокая степень коррозии делают эти емкости малоэффективными, особенно в сравнении с закрытыми аналогами.
2
Системы с принудительной циркуляцией предпочтительно оснащаются герметичными «мембранниками» красного (для отопления) или синего (для водоснабжения) цветов. Мембранный бак для отопления сохраняет целостность трубопроводов и поддерживает стабильность отопительного процесса. Благодаря ему обеспечивается:
- устранение излишков жидкости, а также восполнение недостатка;
- сбор воздуха, пара, возникающего во время эксплуатации агрегата;
- оптимальное давление в трубах;
- надежность и стабильность подачи тепла.
Бак мембранный для отопления: устройство и принцип работы
Конструктивно такие устройства представляют собой герметичную бочку, в которой 2 отсека: водяной и воздушный. Первый объединен с отопительной системой или ГВС и в него поступает теплоноситель, во втором под постоянным давлением находится воздух. Между отделениями находится мембрана (отсюда и название «мембранный бак для отопления»).
Принцип работы заключается в следующем: с повышением температуры лишний объем воды или разбавленного антифриза отправляется в водяную камеру, при этом объем воздушной пропорционально уменьшается, давление повышается. При уменьшении объема бачок начинает выталкивать теплоноситель обратно в систему, компенсируя разницу давления.
В ходе работы котла мембрана изменяет объемы камер. Воздушный отсек оснащен регулируемой запорной арматурой (вентилем с ниппелем). С помощью него можно менять воздушное давление и управлять работой бака для системы отопления, поскольку именно этот показатель определяет тот объем теплоносителя, который сможет попасть в водяное отделение.
Достоинства расширительного бака закрытого типа
При сравнении эксплуатационных характеристик открытого и закрытого бачка более предпочтителен второй тип. Основные преимущества в следующем:
1 Мембранный бак для отопления не требует создания металлического каркаса для установки на возвышенность, что сокращает время и затраты на монтаж.
2
Расширительный бак для отопления закрытого типа имеет меньшие габариты.
3
Закрытая емкость препятствует испарению теплоносителя, чего не скажешь про открытые конструкции.
4
В отличие от баков открытого типа «мембранники» не требуют дополнительной изоляции.
5
Расходы на обслуживание закрытого бака существенно ниже.
6
Резкое включение циркуляционного насоса либо перекрытие трубопровода вызовет скачок давления, что чревато аварией. В этом случае закрытый бак для системы отопления сработает как своеобразный амортизатор: мембрана растянется, водяной отсек уменьшится и давление понизится.
Баки для систем отопления расширительные с мембраной также служит хорошим гидроаккумулятором. В процессе работы под давлением накапливается определенный объем воды, который затем расходуется на водоснабжение. Подача воды осуществляется без включения насоса, что экономит его ресурс и продлевает срок эксплуатации.
Если в отоплении отсутствует гидроаккумулятор, то циркулярный насос включается при каждом случае потребления воды. Это снижает срок его службы. Некоторые производители даже указывают максимальное количество включений насоса в течении часа (чем больше производительность устройства, тем реже его можно включать или выключать).
Выбрать бак для системы отопления в СПб
Компания «Ханке» предлагает широкий ассортимент продукции для организации надежной системы отопления домов. На нашем сайте можно выбрать и заказать расширительный бак для отопления закрытого типа от известных производителей по умеренной цене: Wester, Kitline, Varem и др. Если вам нужна консультация по подбору модели или расчету ее объема – звоните нашим техническим специалистам. Баки для систем отопления доставляются адресно за 24 часа!
АссортиментРасширительный бак 8 л.
| Производитель | Wester |
| Артикул | 0-14-0020 |
| Назначение | для отопления |
| Объем | 8 л |
| Высота (мм) | 333 |
| Ширина (мм) | 200 |
| Глубина (мм) | 200 |
| Давление | 5 бар |
Расширительный бак 12 л.
| Производитель | Wester |
| Артикул | 0-14-0040 |
| Назначение | для отопления |
| Объем | 12 л |
| Высота (мм) | 323 |
| Ширина (мм) | 280 |
| 280 | |
| Давление | 5 бар |
Расширительный бак 18 л.
| Производитель | Wester |
| Артикул | 0-14-0055 |
| Назначение | для отопления |
| Объем | 18 л |
| Высота (мм) | 423 |
| Ширина (мм) | 280 |
| Глубина (мм) | 280 |
| Давление | 5 бар |
Расширительный бак 24 л.
| Производитель | Wester |
| Артикул | 0-14-0060 |
| Назначение | для отопления |
| Объем | 24 л |
| Высота (мм) | 523 |
| Ширина (мм) | 280 |
| Глубина (мм) | 280 |
| Давление | 5 бар |
Расширительный бак 35 л.
| Производитель | Wester |
| Артикул | 0-14-0080 |
| Назначение | для отопления |
| Объем | 35 л |
| Высота (мм) | 473 |
| Ширина (мм) | 365 |
| Глубина (мм) | 365 |
| Давление | 5 бар |
Расширительный бак 50 л.
| Производитель | Wester |
| Артикул | 0-14-0100 |
| Назначение | для отопления |
| Объем | 50 л |
| Высота (мм) | 605 |
| Ширина (мм) | 365 |
| Глубина (мм) | |
| Давление | 5 бар |
Расширительный бак 80 л.
| Производитель | Wester |
| Артикул | 0-14-0120 |
| Назначение | для отопления |
| Объем | 80 л |
| Высота (мм) | 735 |
| Ширина (мм) | 410 |
| Глубина (мм) | 410 |
| Давление | 5 бар |
Расширительный бак 100 л.
| Производитель | Wester |
| Артикул | 0-14-0140 |
| Назначение | для отопления |
| Объем | 100 л |
| Высота (мм) | 809 |
| Ширина (мм) | 495 |
| Глубина (мм) | 495 |
| Давление | 5 бар |
Расширительный бак 150 л.
| Производитель | Wester |
| Артикул | 0-14-0180 |
| Назначение | для отопления |
| Объем | 150 л |
| Высота (мм) | 1079 |
| Ширина (мм) | 495 |
| Глубина (мм) | 495 |
| Давление | 5 бар |
Расширительный бак 200 л.
| Производитель | Wester |
| Артикул | 0-14-0510 |
| Назначение | для отопления |
| Объем | 200 л |
| Высота (мм) | 1037 |
| Ширина (мм) | 585 |
| Глубина (мм) | 585 |
| Давление | 10 бар |
Расширительный бак 300 л.
| Производитель | Wester |
| Артикул | 0-14-0515 |
| Назначение | для отопления |
| Объем | 300 л |
| Высота (мм) | 1179 |
| Ширина (мм) | 660 |
| Глубина (мм) | 660 |
| Давление | 10 бар |
Расширительный бак 500 л.
| Производитель | Wester |
| Артикул | 0-14-0520 |
| Назначение | для отопления |
| Объем | 500 л |
| Высота (мм) | 1399 |
| Ширина (мм) | 780 |
| Глубина (мм) | 780 |
| Давление | 10 бар |
Инструкция
Посмотреть Скачать
Листовка
Посмотреть Скачать
Расширительный бак для отопления — как выбрать, принцип работы, характеристики
Поиск по всему каталогуКотлы и автоматика для них Газовые котлы Ariston Baxi Buderus Ferroli Navien Protherm Vaillant Электрические котлы Arderia Baxi E.C.A Ferroli Navien Protherm Vaillant Ресурс Теплотех Эван Твердотопливные котлы Kentatsu Protherm Zota Дымоходы Котельная автоматика и стабилизаторы Стабилизаторы напряжения Терморегуляторы GSM-модули Датчики При плохом заземлении Защита от скачков напряжения ИБП для котлов Доп.
оборудование для ИБП Аксессуары и принадлежности Запчасти для котлов для электрических котловНасосы Запчасти для насосов Grundfos Скважинные насосы Колодезные насосы Насосные станции Поверхностные насосы Рециркуляционные насосы Циркуляционные насосы Насосы для кондиционирования Повысительные насосы Канализационные насосы и установки Насосные установки для отвода конденсата Дренажные насосы Ёмкости для дренажных насосов Автоматика и доп. комплектация Кабель погружной Оголовки, адаптеры ТросыТеплоносительРадиаторы и конвекторы Алюминиевые радиаторы Биметаллические радиаторы Стальные панельные радиаторы Buderus Kermi Royal Thermo Sole Терморегулирующая арматура Вентили (клапаны) для радиаторов Термостатические головки для вентилей Термоэлектрические головки для вентилей Блоки подключения для стальных радиаторов Комплектующие для радиаторной арматуры КомплектующиеВодонагреватели и бойлеры Электрические водонагреватели Бойлеры косвенного нагрева Принадлежности и запчастиБаки и гидроаккумуляторы Гидроаккумуляторы Belamos Reflex UniGB Waterstry Расширительные баки Reflex UniGB Пластиковые баки для воды ПринадлежностиКраны, вентили, задвижки Краны шаровые резьбовые Водоразборные краныТрубы и фитинги Металлопластик: трубы и фитинги Металлопластиковые трубы Фитинги для металлопластика Полипропилен: трубы и фитинги ПНД: трубы и фитинги Сшитый полиэтилен: трубы и фитинги Трубы из сшитого полиэтилена Фитинги для сшитого полиэтилена Канализационные трубы и фитинги Трубы канализационные Фитинги канализационные Гофрированная труба из нержавеющей стали: трубы и фитинги Труба из гофрированной нержавеющей стали Фитинги для труб из гофрированной нержавеющей стали Медь: трубы и фитинги Медные трубы Фитинги для меди Резьбовые фитинги Шланги и быстросъёмы Быстросъемы и комплектующие для полива Шланги Гофра защитнаяКрепёжТеплоизоляция Подложка для тёплого пола Трубная изоляцияКоллекторы и гидрострелки Гидрострелки Коллекторы для водоснабжения Смесительные клапаны Смесительные узлы Коллекторные группы Коллекторы Термоэлектрические головки для коллекторов Комплектующие для коллекторов Коллекторные шкафыТехника быстрого монтажа Насосные группы Модульные гидрострелки и коллекторы СервоприводыЭлектрические тёплые полы Электрические нагревательные маты Электрические теплые полы: кабель Инфракрасный пленочный теплый пол Терморегуляторы для теплого полаГреющий кабельКонтрольно-измерительные приборы и автоматика Водосчетчики Манометры Термоманометры ТермометрыПредохранительная арматура Автоматические воздухоотводчики Группы безопасности Обратные клапаны Предохранительные клапаны Редукторы давленияПолотенцесушителиВодоподготовка Картриджи для фильтров Косые фильтры Магистральные фильтры Обратный осмос Под мойку Самоочищающиеся фильтры Ультрафиолетовый стерилизизатор Фильтрующие среды и реагентыИнструментыТрапы и сифоныРасходные материалы и уплотнителиГлавная / Cтатьи / Расширительный бак для отопления — как выбрать, принцип работы, характеристики
Эксплуатация закрытой централизованной и автономной теплоснабжающей системы требует установки расширительного бака.
При нагревании жидкость, выступающая в роли теплоносителя, увеличивает свой объем. Изменение количества циркулируемого теплоносителя требует врезки в трубопровод специальных емкостей.
Конструктивные характеристики и принцип работы расширительного бака
Расширительный бак представляет собой специальную металлическую емкость, которая подключается к централизованной или автономной теплоснабжающей системе. Основное его функциональное назначение – снижение давления за счет приема излишков жидкости и устранение расширения циркулируемого теплоносителя.
Установка расширительного бака позволяет избежать значительного повышения давления внутри системы и гидравлического удара, который может привести к повреждению основных конструктивных элементов и узлов инженерной системы, разрыва трубопровода и кранов, а также других неблагоприятных последствий для отопления.
Принцип функционирования бака достаточно прост. Поднятие температуры циркулирующего теплоносителя на 10 градусов приводит к постепенному увеличению его объема на 0,3 процента, что обуславливает повышение давления в системе отопления.
Резервуар с легкосжигаемой субстанцией (воздухом) дает возможность его компенсировать, что минимизирует риск гидроудара.
Монтаж расширительного бака для отопления целесообразен для закрытых систем с постоянным объемом циркулируемой жидкости. Резервуары для излишков воды в контуре теплоснабжения устанавливаются в открытых системах, которые контактируют с атмосферными воздушными массами, также в централизованных системах с верхним разливом.
Основное назначение бака:
- устранение излишков циркулирующего теплоносителя, образуемых при расширении воды при нагрев;
- контроль гидростатического давления в инженерной системе;
- пополнение системы недостаточным объемом теплоносителя при снижении его температуры;
- удаление и выведение из трубопровода воздуха и насыщенных паров, образуемых при работе отопительного котла.

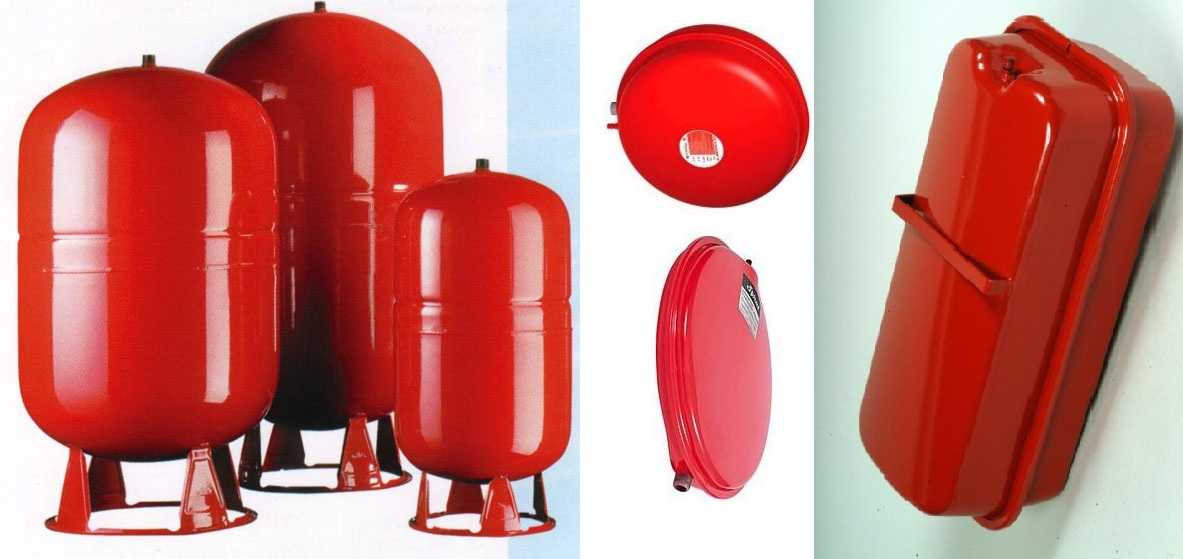

Виды и характеристики расширительных баков
Расширительный бак обеспечивает стабильную эксплуатацию и долгий срок службы отопительной жидкостной системы, поэтому к его выбору важно отнестись внимательно.
Для разных систем теплоснабжения используются определенные типы емкостей для приема избытка теплоносителя.
В зависимости от конструктивного исполнения выделяют расширительные баки двух типов:
- Открытые баки. Прямоугольные или цилиндрические резервуары, монтаж которых осуществляется в верхней точке инженерной системы (к примеру, на чердаке жилого дома или промышленного объекта). Бак оснащается двумя патрубками для приема и выведения излишков теплоносителя;
- Закрытые баки. Металлический резервуар в форме шара или овала, разделенный на две секции крепким эластичным мембранным полотном. При поступлении жидкости внутрь бачка мембрана медленно расширяется, что приводит к вытеснению воздуха из резервуара через регулирующий клапан. При падении давления в системе теплоснабжения мембранное полотно сужается, что обуславливает «выдавливание» теплоносителя обратно в трубопровод
Открытый расширительный бак для отопления используется только для систем теплоснабжения, не подключенных к циркуляционному насосу.
Основными его недостатками являются сложность монтажа (в виду необходимости установки в самой верхней точке системы), возможное появление ржавчины на внутренних конструктивных элементах (при контакте с кислородом), повышение теплопотерь (при недостаточной теплоизоляции резервуара). Главное его преимущество – демократичная стоимость.
Открытый расширительный бак для отопления в современных условиях используются крайне редко. Попадание воздуха в систему приводит к неизбежному появлению ржавчины на металлических элементах и конструкциях, а испарение теплоносителя приводит к необходимости постоянного контроля и восполнения его объема.
Закрытый расширительный бак используется в централизованных и автономных системах. В продаже представлен большой выбор резервуаров мембранного типа, но двумя наиболее востребованными и популярными разновидностями являются:
- С диафрагменной мембраной. Надежная несменная конструкция резервуара, изготовленная методом холодного штампования. Внутри емкости устанавливается мембранное полотно, которое расширяется при попадании внутрь теплоносителя и сужается при падении температуры в системе.
Резервуар с мембраной-диафрагмой устойчив к перепадам давления в системе, однако при повреждении или износе мембраны придется менять весь бак; - С фланцевой конструкцией. Мембрана крепится внутри металлического резервуара с помощью фланцевых соединений, что дает возможность поменять полотно при повреждении или сильном износе. Другим преимуществом фланцевой конструкции мембранного бака является высокая антикоррозионная защита, поскольку теплоноситель не соприкасается с металлическими стенками резервуара. Фланцевые емкости могут иметь горизонтальную или вертикальную конструкцию бачка, мембрана в них надежно и плотно прижата по периметру резервуара.
Резервуар с мембраной-диафрагмой устойчив к перепадам давления в системе, однако при повреждении или износе мембраны придется менять весь бак;Закрытый расширительный бак устанавливается около котла отопления или бойлера, он не требует выноса в верхнюю точку системы, что обуславливает экономию затрат. Другими его преимуществами являются компактные габариты, отсутствие испарения теплоносителя, незначительные тепловые потери, высокая антикоррозионная устойчивость, низкие эксплуатационные расходы, возможность эксплуатации при высоком давлении.
При выборе расширительного бака в Челябинске необходимо учитывать тип теплоснабжающей системы и объем циркулируемого теплоносителя. При приобретении мембранных резервуаров важно учитывать показатели диффузной устойчивости, диапазон колебаний рабочей температуры, срок службы, соответствие санитарным нормам и требованиям.
В интернет-магазине ТермоТехника вы можете купить гидроаккумуляторы Рефлекс по самым низким ценам
Расчет емкости расширительного бака
При расчете объема расширительного бака для отопления нужно учесть вместимость системы, место предполагаемой установки резервуара, допустимое гидравлическое давление, тип теплоснабжающей системы (к примеру, централизованная или автономная, закрытая или открытая).
Обратите внимание! При расчете объема резервуара можно воспользоваться услугами сторонних специалистов или выполнить его самостоятельно.
Самый простой способ определить вместимость системы отопления. К примеру, при объеме циркулируемого теплоносителя в 400 л, требуется расширительный бак с емкостью 40 л (10 процентов от исходного объема).
При циркуляции в теплоснабжающей системе вместо воды гликолевой жидкости, к расчетному объему расширительного металлического резервуара необходимо прибавить около 50 процентов. Также важно учитывать, что при эксплуатации закрытой системы отопления около 3 процентов теплоносителя уходит на восполнение возможных утечек.
Для получения более точного расчета рекомендуется воспользоваться специальным программным обеспечением или он-лайн калькуляторами. При правильном расчете емкости резервуара предохранительный регулирующий клапан не будет срабатывать.
Особенности монтажа и техобслуживания бака
Установка конструкции расширительного бака выполняется в полном соответствии с инструкцией и техническим планом. Монтаж оборудования в инженерную систему должен осуществлять квалифицированный специалист, обладающий необходимыми знаниями, опытом работы и оборудованием.
Открытый резервуар устанавливается в верхней части системы, а расширительный бак альтернативного закрытого типа в любом месте (но не после циркуляционного насоса). Надежная фиксация резервуара позволяет предупредить повреждение теплоснабжающей системы (заполненный водой бак имеет большую массу), при монтаже емкости необходимо учитывать удобство будущей эксплуатации оборудования.
Техобслуживание расширительного резервуара предполагает выполнение регулярных проверок:
- на наличие внешних повреждений – следов ржавчины, вмятин и механических дефектов, подтеков;
- соответствие начального давления расчетным показателям;
- целостность мембранного полотна (при наличии повреждений проводится замена мембраны или бачка полностью).
Обратите внимание! Если резервуар для излишков воды системы отопления длительное время не используется необходимо слить с него остатки жидкости.
В интернет-магазине ТермоТехника вы можете купить расширительные баки Рефлекс немецкого производства по самым низким ценам.
тепловых расширительных баков | American Wheatley
Термический расширительный бак, также известный как расширительный бак водонагревателя, является важным элементом для сопряжения с водонагревателем в замкнутой системе. Эти резервуары необходимы для закрытых систем отопления, вентиляции и кондиционирования воздуха.
Когда вода нагревается, она вызывает молекулярное возбуждение — в основном молекулы возбуждаются, давление увеличивается, и требуется больше места. Подумайте о том, что происходит в кастрюле с кипящей водой. Вам нужен горшок большего размера, чем первоначальный объем воды, чтобы быть уверенным, что вода останется в нем.
Что происходит без терморасширительного бака?
Терморасширительный бак предназначен для сброса давления, возникающего при расширении воды при нагреве. Без дополнительного пространства, предназначенного для расширения воды, давление воды может возрасти и вызвать много проблем.
Одной из наиболее очевидных из этих проблем является внезапный разрыв трубы, обычно вызванный скоплением льда в трубах зимой.
Менее известная проблема — незаметная, медленная утечка, которая вызывает износ труб и арматуры, связанных с системой горячего водоснабжения по всему зданию. Это включает в себя все, от душа и смесителей до стиральной и посудомоечной машин. Эти важные домашние конструкции могут выдерживать только определенный уровень давления. Если утечка останется незамеченной, конструкция может получить такие повреждения, как гниение деревянного каркаса и рост токсичной плесени.
Расширительный бак устанавливается на линии, идущей к водонагревателю, и находится под давлением, соответствующим давлению воды в системе горячего водоснабжения. Существует две основные категории терморасширительных баков для вашей системы HVAC — компрессионного типа и баллонного типа. Основное различие между ними заключается в том, что баллон-дозатор содержит мембрану, изолирующую воздух от воды, а компрессионный бак (или обычный стальной бак) — нет.
Резервуары из обычной стали (сжатие)
Резервуары компрессионного типа обычно называются системой управления воздухом или резервуаром управления воздухом и представляют собой расширительный бак оригинальной конструкции. Другим термином для этого типа бака является бак из простой стали, именно так мы перечисляем нашу линейку баков компрессионного типа WPS в American Wheatley.
Этот резервуар должен располагаться над воздухосборником/сепаратором (подробнее о воздухоотделителях читайте здесь). Этот бак поглощает давление, позволяя воде из котла сжимать воздух внутри этого расширительного бака. По сути, количество воздуха останется прежним. Но поскольку объем воды увеличивается с повышением температуры, этот тип резервуара будет сжимать воздух до меньшего объема. Это стабилизирует давление, позволяя объему воды обязательно расширяться во время нагрева.
Баллонные расширительные баки
Баллонные расширительные баки действуют так же, как и обычные стальные баки, за исключением того, что они содержат мембрану, которая отделяет воду от сжимаемого воздуха.
Это предотвращает поглощение воздуха системой водоснабжения, устраняет любые потенциальные проблемы заболачивания и предотвращает коррозию резервуара. Поскольку мембрана содержит воду отдельно, этот тип резервуара идеально подходит для использования с питьевой водой.
Ранее в этом году мы рассказали о нашем расширительном баке BDT в нашем блоге «Что такое многоцелевой расширительный бак?». .
У нас также есть три других серии баллонов-дозаторов. Если вам интересно узнать больше, перейдите на вкладку «Каталоговые листы» на странице продукта Bladder Tanks.
Из-за важности этих резервуаров в вашей системе HVAC важно иметь качественный агрегат. Резервуар, изготовленный по стандарту ASME, — это один из способов обеспечить безопасность и надежность вашего резервуара. Узнайте больше о стандартах ASME на их сайте.
Эта информация является лишь одним из многих аспектов типичной закрытой системы HVAC. Если вам нужна дополнительная информация или вам нужны рекомендации, не стесняйтесь обращаться к нам.
Posted in Расширительный бак для баллонов, Продукты HVAC, Баки HVAC and tagged расширительный бак, расширительный бак HVAC, баки HVAC, расширительный бак
Почему необходимо понимать расширительные баки
Пожалуй, одной из наименее понятных функциональных областей замкнутой водяной системы отопления является расширительный бак. Этому элементу уделяется наименьшее внимание из всех компонентов системы отопления.
Большая часть этой невнимательности связана с общим недостатком знаний. Вот некоторая информация, которая поможет вам лучше понять работу расширительных баков.
Вода, как известно, при нагревании расширяется. И наоборот, при охлаждении сжимается. Если у нас не будет средств, чтобы компенсировать все это расширение и сжатие, давление жидкости в наших системах будет сильно колебаться.
Первые расширительные баки старых самотечных систем представляли собой не что иное, как открытые баки с медным покрытием, расположенные над самой высокой частью системы отопления.
Когда вода расширилась, она заполнила резервуар на чердаке расширяющейся жидкостью. Если бак переполнялся из-за чрезмерного заполнения, лишняя вода выливалась в желоб чердака. Ничего страшного.
Когда вода остынет, объем бака уменьшится, но система отопления останется полной. Заполнение системы производилось вручную, а манометр в техническом помещении показывал, сколько «футов» воды было над котлом. Отметка на манометре обычно указывает на холодный уровень заполнения.
Время шло, системы развивались, и возникла потребность в более высоких рабочих температурах. Для этого необходимо было создать «закрытую» герметичную систему. Отсюда открытый расширительный бачок пошёл по пути динозавров.
Люди с самого начала знали, что в баке должен быть заряд воздуха, потому что вода несжимаема. Ранние баки представляли собой в основном цилиндрический стальной бак, такой же, как сосуд в газовом водонагревателе. Они были подключены к котлу, потому что именно здесь считалось, что воздух, взвешенный в воде, имеет наибольший потенциал выхода из раствора.
Воздух извлекался из воды и направлялся в расширительный бачок для поддержания «подушки», которая могла сжиматься при расширении объема жидкости в системе.
Этот тип системы называется системой с подачей воздуха. За исключением первоначальной продувки, весь воздух, который был в системе, останется в системе и должен быть восстановлен в котле и отправлен обратно в бак. Было разработано множество фитингов, чтобы гарантировать, что это именно то, что произошло, и чтобы воздух не выходил из бака при остывании системы.
В системе такого типа ни в коем случае нельзя устанавливать автовентилятор. Если он есть, удалите его. Это позволяет воздуху, который должен быть собран и отправлен обратно в подушку, уйти. Следовательно, расширительный бачок забивается водой, а затем начинает срабатывать предохранительный клапан.
И наоборот, система с расширительным бачком с встроенной воздушной камерой считается системой с выходом воздуха, и в ней должно быть установлено устройство для удаления воздуха.
