Разъем для подключения светодиодной ленты: Подключение светодиодной ленты специальными коннекторами

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.



Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.

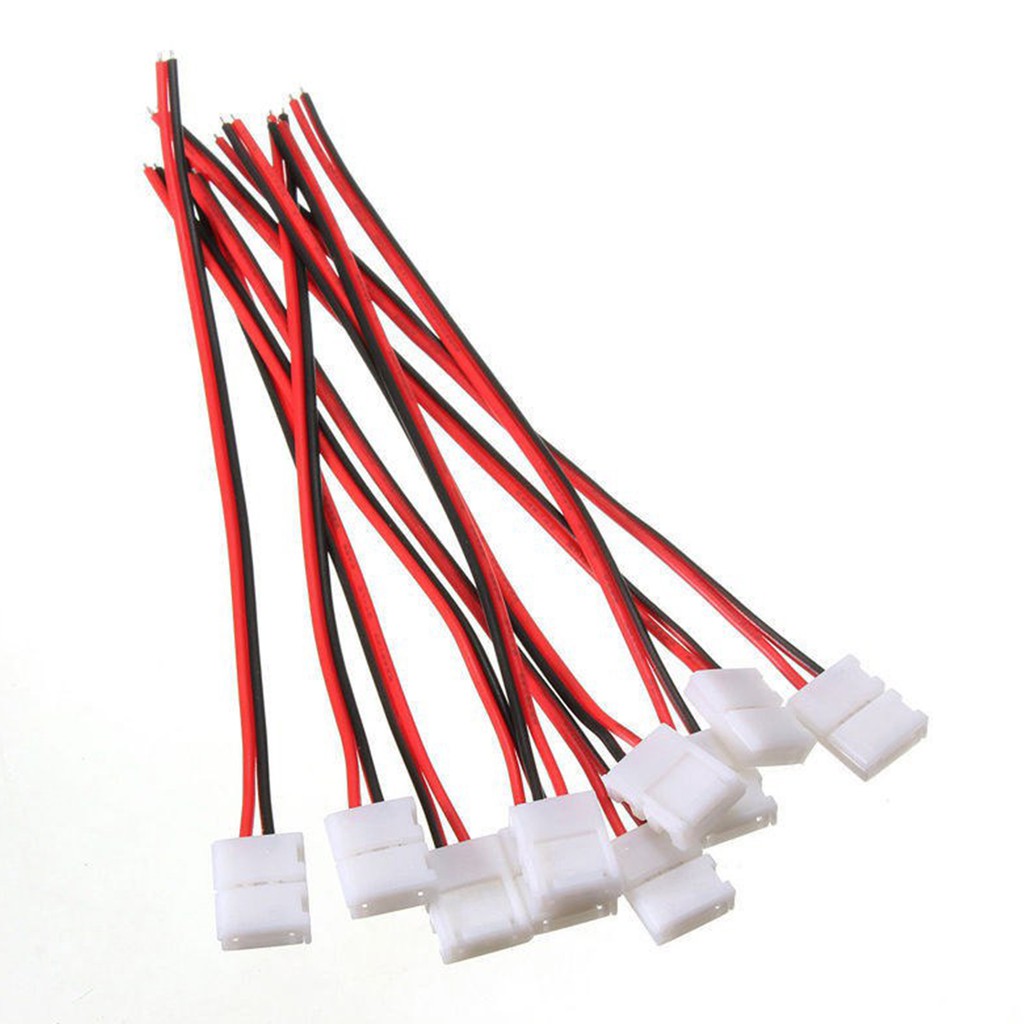

Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты.

В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты

Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Как подключить светодиодную ленту к компьютеру?

Многим пользователям персональных компьютеров приходится подолгу сидеть за монитором в тёмное время суток при отсутствии основного освещения, что приводит к усталости глаз и постепенному снижению зрения. Изменить ситуацию в лучшую сторону поможет подсветка из светодиодной ленты вокруг монитора и над клавиатурой, собранная своими руками. При этом функцию источника питания выполняет системный блок, что значительно удешевляет конструкцию и упрощает процесс сборки.

Светодиодную ленту также можно использовать для подсветки системного блока или иных комплектующих компьютера.

Использование USB разъёма

Специально для пользователей, которые хотят подключить светодиодную ленту к компьютеру быстро и без каких-либо доработок, китайские фирмы разработали уникальный светильник, работающий от USB порта. Светильник представляет собой один или два отрезка 5 вольтовой светодиодной ленты, соединённых проводом с разъёмом для USB подключения. В отличие от стандартной 12В светодиодной ленты, в данном исполнении все светодиоды включены параллельно относительно друг друга.

В зависимости от модели в USB светильнике могут быть установлены как одноцветные, так и RGB светодиоды, управляемые с ПДУ. Достоинством 5В светодиодной ленты является то, что её можно подключать не только к компьютеру, но и к любому аппарату, оснащённому USB разъёмом (телевизор, ноутбук, зарядное устройство для смартфона и т.д.). Основной недостаток – высокая стоимость.

Что делать, когда нужно самостоятельно подключить светодиодную ленту на 12В к USB порту компьютера? Для этих целей используют повышающий преобразователь напряжения с 5 до 12В. Его можно сделать самостоятельно или заказать в готовом виде на AliExpress или Ebay. Для сборки своими руками чаще всего в схеме используется интегральная микросхема LM3488. Принципиальная схема включения LM3488 показана ниже.

Расчёт и выбор элементов схемы приведен в datasheet на LM3488. Там же есть и рекомендации по сборке схемы.

Чтобы упростить себе задачу изготовления конвертера с 5В на 12В, можно приобрести КИТ-набор, в котором есть радиодетали нужных номиналов. Всё, что необходимо будет сделать – запаять их на плату, придерживаясь вложенной инструкции.

Более простой способ подключения светодиодной ленты на 12В к USB разъёму компьютера – это покупка конвертера DC-DC 5V to 12V через интернет-магазин. Примерная стоимость такого устройства 2-3$, а внешний вид и размеры напоминают flash-накопитель.

Конечно оба выше предложенных варианта слишком трудоемки и для большинства не подходят. Поэтому самым оптимальным вариантом будет использование светодиодную ленту с напряжением питания 5В. В таком случае не придется применять дополнительные повышающие модули, а LED-ленту можно будет подключить напрямую к USB разъему согласно ниже приведенной схеме.

Подключение к выводам блока питания компьютера

К сожалению, пропускная способность USB контроллера ограничена на уровне 2,5 Вт. Зачастую этой мощности недостаточно для полноценной подсветки. Исключить данный недостаток и значительно улучшить освещенность рабочего пространства можно за счёт использования резервной мощности блока питания (БП) компьютера.

Чтобы подключить светодиодную ленту к блоку питания компьютера, кроме самой ленты, понадобится двухпроводной медный провод 2х0,5 мм², переходник по питанию с MOLEX на SATA, термоусадочная трубка и умение пользоваться паяльником. Сначала нужно снять боковую крышку системного блока и в жгуте из проводов отыскать незадействованный разъём MOLEX на 4 контакта. К нему подходят 4 провода: красный (+5В), два чёрных (GND), жёлтый (+12В).

Ответной частью для MOLEX разъёма будет переходник, от которого с помощью кусачек необходимо удалить разъём SATA. К свободным концам жёлтого и чёрного проводов нужно припаять ленту. Жёлтый провод припаивается на контакт со знаком «+», а чёрный – на контакт со знаком «–». Незадействованные концы красного и чёрного проводов изолируют. Соединив две части разъёма, производят пробное включение.

Чтобы обеспечить длительную и безопасную эксплуатацию готового светильника, нужно как следует заизолировать все токоведущие части и надёжно закрепить провода. Со всеми нюансами подключения и монтажа можно ознакомиться в статье о конструировании самодельной подсветки клавиатуры.

Важный момент

Независимо от того, какому из вариантов подключения будет отдано предпочтение, перед сборкой обязательно следует учитывать длину светодиодной ленты, которую можно безопасно использовать, не перегрузив источник питания.

Наибольшая нагрузка, с которой может справиться стандартный USB контроллер, составляет 5В, 500 мА (в геймерских компьютерах и ноутбуках 1А). В пересчёте на 12В это означает, что ток нагрузки не должен превышать 200 мА. Таким образом, к USB порту ПК допускается подсоединение светодиодной ленты типа SMD 3528-60 шт/м – 0,5 м, SMD 5050-60 шт/м – 0,15 м, SMD 3014-60 шт/м – 0,3 м.

Компьютерный БП обладает намного большей мощностью, которая указана в технических характеристиках на его корпусе. По выходу +12В блок питания на 250 Вт способен выдать в нагрузку 8 А, а на 650 Вт – 18 А. Поэтому к компьютеру, на котором нет «тяжёлых» видеоигр, можно смело подключать несколько метров светодиодной ленты, например, SMD 3528-60 шт/м с током потребления 0,4 А на метр.

Технические параметры дешёвых светодиодных лент могут отличаться от данных, указанных на упаковке. Поэтому в момент пробного подключения рекомендуется самостоятельно измерить ток потребления с помощью мультиметра. После окончательной сборки компьютерной подсветки, необходимо тщательно проверить всю конструкцию, убедиться в надёжности соединений и отсутствии замыканий в проводах. Только так можно избежать выхода из строя дорогостоящих деталей системного блока.

Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

• коннектор-вилка


• Какие же преимущества имеет светодиодная лента 220В?

  1Как уже было сказано выше, она не требует блока питания.

  Отсюда выходит существенная экономия общих затрат.

• 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

  Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

  Она сразу может идти в катушках протяженностью по 50-100 метров.


  То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

  Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.


  Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.


  3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

  Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

  4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

  Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,


  то для 220В можно выбирать и меньшие сечения.

  Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.



  Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

• Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

  1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

  Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

• Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.


  2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

  В зависимости от типа светодиода ее можно отрезать:

  То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.



Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:



• сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.



• вилка 220V с диодным мостом-выпрямителем и разъемом на конце


Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.



Как подключить светодиодную ленту к компьютеру к блоку питания правильно

LED-источники света завоёвывают все большую популярность, и не приходится сомневаться, что вскорости практически полностью вытеснят «конкурентов» — лампы накаливания и газоразрядные. Особое удобство представляют собой светодиодные ленты – они компактные, гибкие, дают достаточное количество света, их несложно скрытно разместить, направив на освещаемую поверхность.

Как подключить светодиодную ленту к компьютеру

Для подключения большинства светодиодных лент требуется низковольтное питание постоянного тока. В обычных условиях для этого применяются специальные блоки питания, которые приобретаются отдельно с учетом мощности создаваемой подсветки. Но светодиодные ленты очень часто стали применять для обустройства рабочего (или игрового) места, оснащённого компьютером. Можно ли в этом случае обойтись без приобретения блока питания, ведь под рукой, вроде бы, есть источник постоянного тока с нужным выходным напряжением? Да, это вполне возможно. В этой статье мы как раз и посмотрим, как подключить светодиодную ленту к компьютеру.

Что такое светодиодная лента, и для чего ее подключают к компьютеру

Для тех, кто впервые собирается иметь дело со светодиодными лентами – буквально несколько слов об их устройстве, предназначении, принципе подключения.

Итак, сам по себе светодиод представляет собой компактный полупроводниковый прибор. Понятие «диод» уже подразумевает то, что он способен пропускать ток только в одном направлении. Но структура полупроводникового кристалла такова, что при пропускании тока происходит высвобождение световой энергии в виде излучения фотонов. Одним словом, светодиод начинает излучать световой поток. Частично при этом вырабатывается и тепловая энергия, то есть необходимо принимать определенные меры и к адекватному теплоотводу.

Уже считающиеся устаревшими, но все же еще широко применяемые светодиоды типа DIP

• Начало широкомасштабного использования этих элементов положили светодиоды типа DIP. Их и сейчас можно часто встретить, например, в системах индикации многих бытовых приборов, в гирляндах, у маломощных светильниках старых образцов.

Светодиоды SMD различных типоразмеров – именно они массово используются для производства светодиодных лент

• Буквально революцию в развитии LED-освещения произвело появление светодиодов типа SMD. Такие приборы уже оснащены собственной системой теплоотвода (эту роль выполняет корпус, изготовленный из специального материала). Излучаемый световой поток стал выше, и это на фоне значительного уменьшения габаритов самого светодиода. Элементы могут иметь линзу или просто быть покрытыми слоем люминофора, задающего световую температуру свечения и устраняющего ультрафиолетовые составляющую. Именно SMD-светодиоды в настоящее время пока являются наиболее востребованными, и большинство лент произведено именно с их использованием.

Светодиоды, в зависимости от применяемых кристаллов и люминофорного покрытия, бывают с однотонным белым свечением различных оттенков, и с цветным (RGB).

Ровным и мощным излучением могут похвастать современные светодиоды типа COB (слева) и COG (справа)

• Новым этапом развития светодиодной технологии стало появление COB (chip-on-board) COG (chip-on-glass) приборов. По сути, это десятки безоружных кристаллов, размещенных на алюминиевой (через слой диэлектрика, конечно) основе-плате или стеклянном стержне, которые затем закрываются сплошным слоем люминофора. В итоге получается мощный источник света с излучающей поверхностью большой площади. Световой поток излучается равномерно со всей площади такой матрицы или стержня.

Итак, для производства большинства современных светодиодных лент используются элементы SMD того или иного типоразмера. Сама лента – это, по сути, гибкая узкая монтажная плата, на которой, кроме светодиодов, впаяны и другие необходимые для нормальной работы элементы. Светодиоды располагаются на ленте в один или два ряда с определенным шагом, предопределяющим плотность их размещения – от 30 до 240 штук на погонный метр. Лента реализуется метражом – ее можно резать отрезками необходимой длины, но только по нанесенным отметкам, расположенным с определенным шагом (обычно от 100 до 300 мм).

Тыльная сторона светодиодной ленты чаще всего оснащается самоклеящимся слоем, упрощающим проведение ее монтажа по месту установки подсветки. Этот адгезионный слой в «походном» положении прикрыт защитной подложкой, которая снимается непосредственно перед монтажом.

Подробно останавливаться на строении светодиодных лент и их классификации не станем – об этом уже достаточно информации на нашем портале.

Светодиодные ленты – отличный «инструмент» для создания декоративного или локального освещения

При креативном подходе эти осветительные приборы способны практически полностью преобразить оформление помещения. О классификации, порядке и схемах  подключения светодиодных лент – читайте в специальной публикации нашего портала.

Для чего может потребоваться подключение светодиодной ленты к компьютеру? Здесь можно разделить на прагматическую и декоративную составляющую вопроса.

Начнем с прагматики.

• Рабочее  место у компьютера у большинства пользователей – это своеобразная индивидуальная зона в квартире или доме, в которой проводится бо́льшая часть свободного времени. А для многих, как говорят в правительственных кругах, «самозанятых граждан» – это и вовсе основное рабочее место. Рабочий день у таких людей часто незаметно перетекает на ночные часы. И отчасти для того, чтобы не беспокоить остальных членов семьи, но и не терять комфортной обстановки, приходится продумывать оборудование такой зоны. Это – неяркая фоновая подсветка области монитора, так как его работа в полной темноте неизбежно вызывает быструю усталость глаз и вообще способна негативно повлиять на зрение пользователя.

Грамотно размещенная светодиодная лента, иногда – в сочетании и с другими осветительными приборами, способна создать очень комфортное и не мешающее другим членам семьи освещение рабочего места у компьютера

По всей видимости, необходима достаточная освещённость области рабочего стола, если приходится выполнять те или иные рукописные записи или пользоваться печатной литературой. Отличным дополнением становится светодиодная лента, расположенная под столешницей над выдвижной полочкой для клавиатуры.

Освещение клавиатуры – не бьёт в глаза ни пользователю, ни окружающим

• Если же говорить о декоративном освещении, то здесь все зависит от предпочтений хозяина. Так, модным трендом (по личному мнению автора – довольно бессмысленным) является внутренняя подсветка системного блока, установка на него (внутрь его) молдингов или иных светящихся элементов. Практикуется контурная отделка (часто — с эффектом светомузыки) светодиодными лентами всей рабочей столешницы, монитора, колонок и т. п. – всего того, что придет в голову «распорядителю» этой области комнаты.

Один из вариантов организации декоративной подсветки системного блока с прозрачными стенками

Что бы ни планировалось, светодиодные приборы требуют подключения к источнику питания. И если, как говорится, под боком есть компьютер, то вполне можно воспользоваться уже имеющимися мощностями.

Узнайте, для чего нужна, и как сделать самостоятельно светодиодную подсветку пола, в специальной статье на нашем портале.

Какие возможности для подключения светодиодной ленты предоставляет компьютер?

Объединение системы питания компьютера и светодиодной подсветки очень удобно. Хотя бы с тех позиций, что при запуске компьютера включаются и приборы освещения (ничто не мешает предусмотреть опционально отключение того или иного участка).

Для начала – какого питания требуют светодиодные ленты?

• Большинство лент рассчитаны на подключение к источнику постоянного тока с напряжением 12 вольт.
• Ленты с плотностью установки светодиодов 240 штук на погонный метр могут требовать питания в 24 вольта.
• Существуют ленты и с питанием непосредственно от сети 220 вольт. Но в контексте применения их для оборудования рабочего места у компьютера – рассматривать такие изделия нет никакого смысла.

Этим, по сути, и ограничивается все многообразие. Разница еще может быть в том, что светодиодные ленты белого свечения можно подключать непосредственно к источнику постоянного тока требуемого напряжения, просто соблюдая полярность.

Монтажные площадки на линиях разреза светодиодных лент. Сверху – лента RGB, снизу – обычная монохромного свечения

Если же планируется применять RGB-ленты, то требуется специальный блок-контроллер, к которому поступает постоянное напряжение 12 В, а на выходе идет один общий «плюс» и три отдельных провода с подключением каждый к своему цвету.

Простейший контроллер для подключения RGB светодиодной ленты и управления ее работой. Хорошо видны два провода на входе (12 В с соблюдением полярности), общий плюс на выходе (коричневый) и индивидуальный проводник на каждый из цветов.

Что «может предложить» компьютер в плане подключения светодиодной ленты непосредственно к нему?

Для этого можно взглянуть на схему выходных напряжений обычного блока питания.

Итак, в «хвосте» шлейфов, выходящих из блока питания компьютера, обычно встречаются следующие разъемы:

Разъемы блока питания стационарного компьютера

1 – разъем обеспечивает питание всей материнской платы. Для организации подсветки может использоваться, но с оговорками, о которых будет рассказано ниже.

2 – разъем, подающий питание на процессор. Трогать его, понятное дело, не рекомендуется.

3 – разъем, подающий питание на кулер или (и) на видеокарту. Использоваться не будет.

4 – molex – самый удобный разъем для подключения светодиодной подсветки. Имеется требуемое напряжение с высокими показателями допустимой токовой нагрузки, не составляет труда выполнить коммутацию с использованием штатных разъёмов.

5 – необходимое напряжение есть, но коммутация не столь удобна, как с разъемом molex.

6 – разъем, встречающийся на устаревших компьютерах, и предназначенный для питания уже вышедших из употребления floppy-дисков. Использовать для подсветки – не рационально.

Итак, наиболее удобным разъемом для подключения подсветки можно считать molex, тем более, что обычно несколько их штук «висят» незадействованными. Посмотрим на его «распиновку».

Напряжения на стандартных разъемах Molex, несколько свободных штук которых обычно имеется в любом стационарном компьютере

• Черные провода – это масса (GND или COM).
• Желтый провод – это всегда напряжение в +12 вольт относительно GND.
• Красный провод – напряжение в +5 вольт относительно GND.

Кстати, такая распиновка позволяет снять еще одно напряжение — +7 вольт. Это – разница между потенциалами красного и желтого проводов. Иногда некоторые домашние мастера практикуют ступенчатую регулировку яркости свечения подключённой светодиодной ленты, то есть без использования диммера: 5 вольт – минимальное свечение, 7 вольт – более яркое, 12 вольт – номинал.

С Molex-разъема можно снять три значения постоянного напряжения

Разъем МВ-20 или МВ-24, показанный на иллюстрации выше под номером 1 (предназначенный для питания материнской платы), может использоваться в том случае, если требуется подключить светодиодную ленту с напряжением питания 24 вольта. Таких потребителей в самом компьютере нет. На и «чистого» напряжения в 24 В тоже не имеется. Но зато в самом разъеме имеется контакт, к которому подходит провод голубого цвета. В зависимости от исполнения номер этого контакта или 12, или 14 – на схеме ниже это хорошо показано.

Разъем, подающий питание на материнскую плату (МВ). Здесь можно «разжиться» контактом с потенциалом в -12 вольт.

Напряжение на этом контакте относительно GND – минус 12 вольт. То есть между ним и желтым проводом того же Molex получатся искомые 24 вольта.

Сразу оговоримся, что такое решение все же не может приветствоваться. Во-первых, использование столь мощной и «плотной» светодиодной ленты с подключением к компьютеру все же выглядит не вполне адекватным. Во-вторых, по показателями допустимого тока Molex и MB-20 довольно значительно различаются, то есть хорошей мощности таким образом снять все равно не получится.

А можно ли подключить светодиодную ленту к компьютеру, если нет желания вскрывать корпус системного блока? Или, например, к ноутбуку?

Да, это тоже возможно, но с многочисленными оговорками. Дело в том, что в таком случае приходится использовать USB-выход, а там есть ограничения как по напряжению питания, так и по силе тока. Этот вопрос будет также рассмотрен ниже.

Кстати, никогда не забываем, что в расчет следует принимать далеко не только напряжение питания, но и необходимую силу тока. Выходные показатели, безусловно, зависят от мощности блока питания, а эксплуатационные значения – он насыщенности самого компьютера (количества и характеристик дисков, карт, кулеров, других подключённых устройств). В теории, с разъема Molex можно снять питание с токовой нагрузкой аж до 20 ампер. Однако, учитывая и необходимость наличия резерва мощности блока питания, и показатели сечения проводов шлейфа, рекомендуется не превышать порога в 4, максимум (нежелательный) 5 ампер.

Ниже в таблице показаны ориентировочные значения силы тока, исходя из типа применяемых на ленте SMD-светодиодов и плотности их размещения. Ориентируясь на эти значения и видя перед собой максимально допустимый порог в 4 ампера (опять же, только для разъема Molex), можно подобрать и максимальную длину светодиодной ленты.

Тип применяемых светодиодов	Плотность светодиодов на 1 погонном метре ленты	Значение силы тока в зависимости от длины ленты, ампер
		1 м	2 м	3 м	4 м
SMD3528	30	0.2	0.4	0.6	0.8
	60	0.4	0.8	1.2	1.6
	120	0.8	1.6	2.4	3.2
SMD5050	30	0. 6	1.2	1.8	2.4
	60	1.2	2.4	3.6	4.8

Впрочем, для подсветки рабочего места или самого компьютера, как правило, не приходится оперировать слишком длинными лентами. Так что возможности «уложиться» — более, чем вероятны.

Выше упоминалось, что можно с блока питания снять напряжение 24 вольта для лент с высокой плотностью светодиодов. Но при этом необходимо помнить, что на разъеме MB контакт на -12 вольт рассчитан на максимальный ток не выше одного ампера. То есть и суммарный показатель нагрузки должен укладываться именно в это минимальное значение. Получается вообще менее одного погонного метра ленты. А значит – стоит ли вообще с этим возиться?

Цены на светодиодную ленту LED SMD

Светодиодная лента LED SMD

Как подключить светодиодную ленту к блоку питания компьютера

Итак, с теорией, надо полагать, разобрались. Осталась практика, и в этом вопросе для человека, который хоть раз в жизни занимался электротехнической коммутацией, сложностей возникнуть не должно.

Подключение светодиодной ленты к разъему Molex

Для работы понадобится паяльник небольшой мощности, с разогревом жала до 250 градусов, качественный легкоплавкий припой, канифоль, флюс, спирт для предварительного обезжиривания точек пайки и последующей смывки остатков флюса.

Такому качественно подобранному набору инструментов и расходных материалов для пайки можно позавидовать…

Для коммутации готовятся провода сечением обычно от 0,5 до 0.75 мм². Провода лучше всего подобрать с различной цветовой маркировкой изоляции, особенно если предполагается монтаж RGB-ленты.

Потребуются кусачки, съемник изоляции или острый канцелярский нож. Для изолирования участков спайки проводов, если они будут, лучше всего использовать термоусадочную трубку нужного диаметра.

Иллюстрация	Краткое описание выполняемой операции
	Сама по себе приобретённая лента уже может иметь подпаянные к контактным площадкам провода, обычно красного (плюс) и черного (минус) цвета. Коммутационный узел закрыт изоляцией. Если приобретен такой вариант ленты нужной длины, то все становится значительно проще.
	Но чаще все же для организации подсветки места около компьютера лента просто приобретается метражом, нарезается на отрезки нужной длины. То есть ее коммутацию с проводами придется выполнять самостоятельно. Для этой цели можно сразу же с лентой купить специальные коннекторы, подходящие к данной модели. К таким коннекторам уже припаяны отрезки проводов для дальнейшей коммутации. Остается лишь вставить обрезанный по линии край ленты (с соблюдением полярности) и защелкнуть крышку коннектора. На иллюстрации – одна из разновидностей коннекторов для монохромной светодиодной ленты.
	Можно приобрести коннектор и для RGB-ленты – принцип его подключения такой же. С подобными приспособлениями электротехнический монтаж, конечно, упрощается. Однако, это лишние расходы, а кроме того, многие мастера принципиально отказываются от использования коннекторов, мотивируя тем, что лишнее механическое соединение – это всегда дополнительное уязвимое место в схеме. И надёжнее все же осуществить монтаж пайкой. Тем более, что операция, хоть и требует повышенной аккуратности, по сути – совершенно несложна.
	Просто для примера будет показано припаивание проводов к контактным площадкам отрезка вот такой монохромной светодиодной ленты.
	Для работы используется тонкий припой с содержанием олова 60%.
	В качестве флюса можно порекомендовать состав Ф-99. Он обеспечивает отличную пайку, не способствует коррозии, а после проведения работ его излишки легко удаляются.
	Готовятся провода. Цвет изоляции может быть любой – главное, чтобы было явное отличие «плюса» от «минуса». В данном случае для «минуса» будет применяться синий провод, а коричневый пойдет на «плюс». Длина проводов выбирается тоже индивидуально. Возможно, есть смысл припаять только короткие отрезки, а потом, уже по ходу установки самой ленты на задуманное место, произвести окончательную коммутацию проводами нужной длины. Но можно и сразу припаять необходимую длину, если так кажется удобнее.
	Прежде всего необходимо зачистить кончики проводов от изоляции. Удобно пользоваться специальным съемником, но если его нет, то вполне можно обойтись и острым канцелярским ножом. Правда, подрезать изоляцию следует очень аккуратно, чтобы в месте с ней не срезать и тонкие медные жилки провода. Для зачистки и облуживания достаточно снять около 5 мм изоляции от края.
	Оголенный участок провода тщательно скручивается в плотную «косичку».
	Паяльник с хорошо очищенным и отточенным жалом к этому времени должен быть уже прогретым. Набирается на жало небольшое количество припоя. А облуживание зачищенного конца провода лучше всего выполнять с непосредственным погружением его в канифоль.
	Получается очень аккуратный ровный залужённый кончик провода. Он пока несколько длиннее, чем требуется, но подрезку провести несложно уже перед припаиванием к ленте.
	Контактные площадки на светодиодной ленте можно предварительно протереть спиртом, с помощью ватной палочки. После этого на них необходимо нанести флюс. Для этого удобно использовать обыкновенную зубочистку. На кончик зубочистки набирается совсем небольшое количество флюса…
	…и аккуратно наносится на обе контактные площадки (ламельки).
	Особо усердствовать не надо – будет достаточно вот таких небольших капелек.
	После этого на жало паяльника набирается совсем небольшое количество припоя. Если используется качественный флюс и припой, то риска пережечь площадку нет – достаточно контакта паяльником буквально в течение секунды. Получается очень аккуратный блестящий «бугорок» точно по размерам ламели.
	После этого аналогичным образом залуживается и вторая ламель.
	Получается вот такие две аккуратные площадки, готовые к дальнейшему монтажу.
	Коричневый налет от разогретого флюса можно сразу вытереть салфеткой. Пока он не застыл – он легко уберется даже без спирта. В итоге – вот такая замечательная картина.
	Примеряются залужённые кончики проводов. Как уже говорилось, они не должны быть длинными, иначе при изгибе провода можно получить короткое замыкание. Обычно исходят из того, что длина оголенного участка провода должна быть примерно равна длине залуженной ламели.
	С помощью кусачек укорачивается оголенный кончик.
	Вот теперь будет в самый раз.
	Кончик провода укладывается поверх залуженной площадки, по ее центру. Естественно, перед пайкой следует еще раз убедиться, что не ошиблись с полярностью (какой цвет изоляции на какой контакт задумано припаять). После этого остается лишь аккуратно паяльником сверху «придавить» кончик провода в ту «горку» припоя, что образовалась при залуживании ламели. И опять же, для этого потребуется буквально секунда.
	Этого достаточно, чтобы расплавить припой на площадке и на проводе. Несколько секунд неподвижности после снятия жала паяльника – и в итоге получается вот такое аккуратное спаянное соединение.
	Аналогичным образом припаивается и второй провод.
	После этого получившийся «коммутационный узел» можно подчистить от остатков флюса, протереть салфеткой, смоченной в спирте. А затем – изолировать, надев на него отрезок термоусадочной трубки с последующим прогревом. Получиться так же, как показано на первой иллюстрации таблицы – ничуть не хуже. И за качество этого соединения уже не придется переживать.
	Если необходимо использовать светодиодную ленту RGB, то последовательность работ такая же. Просто увеличивается количество точек пайки. Наносится флюс на площадки…
	…затем производится их залуживание. Движения, безусловно, должны быть более выверенные и аккуратные, чтобы не допустить замыкания между ламелями.
	Ну а затем готовятся и припаиваются провода. Здесь важно правильно соблюсти «распиновку». Используется общий «плюс» (в данном примере показано, что он будет коричневым), а затем – три провода по цветам R – красный, G – зеленый, B – голубой. Лучше всего, конечно, применять и провода с такой же расцветкой изоляции – меньше вероятность случайной ошибки при подключении ленты к контроллеру.
	Итак, провода к ленте припаяны, остаётся осуществить коммутацию с блоком питания компьютера. Уже говорилось, что для этого удобнее всего использовать свободный Molex-разъем. Как правило, несколько незадействованных Molex-«мама» имеется в распоряжении. А чтобы соединение было разъёмным, имеет смысл приобрести вот такой переходник на SATA. Здесь как раз есть Molex-«папа» с уже подпаянными проводами.
	Вспоминаем «распиновку» — нас интересует желтый провод, это +12 вольт, и один из черных — «земля».
	Штекер SATA просто срезается – он нам не нужен.
	Зачищаются от изоляции и залуживаются кончики желтого и черного проводов. Кстати, оставшиеся красный и черный провода вообще можно срезать как можно короче, чтобы они не мешались, а потом их кончики заизолировать.
	На провода надеваются отрезки термоусадочных трубок. Ими будет изолироваться соединение с проводами, идущими от светодиодной ленты.
	А вот и сама светодиодная лента с подпаянными к ней проводами. Маленький нюанс – уже упоминалось, что очень часто к «плюсу» на светодиодной ленте по умолчанию припаивается красный провод. Это не должно ввести в заблуждение – на Molex все равно мы используем жёлтый (не красный!)
	Концы проводов светодиодной ленты зачищаются, а затем сначала скручиваются с проводами от разъема, после чего эту скрутку рекомендуется пропаять.
	После этого термоусадочная трубка надвигается на пропаянную скрутку и прогревается – феном, миниатюрной газовой горелкой или даже просто спичкой или зажигалкой.
	Получается хорошо изолированный соединительный узел.
	Аналогичным образом производится и соединение второго провода. При желании оба этих узда можно сверху закрыть еще одним общим слоем изоляции. Правда, для этого необходимо не забыть заблаговременно надеть на провода отрезок термоусадочной трубки большого диаметра.
	Электромонтажные работы, по сути, завершены. Можно соединять ответные части Molex-разъема…
	…чтобы убедиться в работоспособности светодиодной ленты.

Завершающий этап работ, показанный в таблице выше, понятное дело, справедлив лишь для прямого подключения монохромной светодиодной ленты непосредственно к блоку питания компьютера. Да и здесь можно добавить свои усовершенствования. Например, после установки ленты на место поставить в разрыв плюсового провода какой-нибудь компактный микровыключатель. Это позволит задействовать освещение только при необходимости (иначе оно будет работать постоянно после включения системного блока).

Несколько иначе будет выглядеть схема, если планируется оснастить подсветку диммером.

При подключении монохромной ленты через диммер схема становится примерно такой

1 – блок питания компьютера;

2 – разъем Molex;

3 – диммер, позволяющий плавно регулировать яркость свечения ленты;

4 – светодиодная лента.

По сути, диммер подключается в разрыв линии питания 12 вольт, то есть ничего особо сложного не предвидится.

Цены на светодиодную ленту DEEPCOOL

Светодиодная лента DEEPCOOL

Несколько иначе обстоит дело с подключением RGB-ленты, которая в принципе не может нормально работать без специального блока контроллера. Но тоже – схема получается не особо сложной.

Схема с особенностями подключения светодиодной ленты RGB

Разница очевидна. К блоку питания компьютера через тот же разъем Molex подключается RGB-контроллер (поз. 3.1). А уже от него к светодиодной ленте RGB (поз. 4.1) идут четыре провода – общие +12 вольт и отдельный провод на каждый их цветовых каналов.

Видео: Вариант подключения светодиодной подсветки системного блока компьютера с использованием разъема Molex

Подключение нескольких лент к одному источнику также вполне допускается, если соблюдаются некоторые правила по длинам лент и величине общей нагрузки. Подробнее про это рассказывается в статье, которую выше уже рекомендовали с приложением соответствующей ссылки.

Кстати, если у читателя дома имеется блок питания от старого компьютера, и он валяется без дела, его вполне можно приспособить для светодиодной подсветки. Тем более что, как мы видели, у каждого такого блока имеется по несколько выходов с разъемами Molex.

Перемычка, позволяющая запустить стандартный блок питания компьютера без подключения к материнской плате

Единственное, что необходимо будет предусмотреть. Сам по такой блок питания не запустится, пока он не подключен к материнской плате. Но это решается очень просто – установкой перемычки на разъеме МВ. Контакты, между которыми необходимо поставить такую перемычку, показаны на схеме выше. А на словах – между контактом PS ON (чаще всего к нему подходит провод зеленого цвета) и массой (черный провод, GND).

Узнайте, какая схема подключения светодиодной лампы вместо люминесцентных, в специальной статье на нашем портале.

Подключение светодиодной ленты к разъему USB

Этот способ могут использовать те, кто по тем или иным причинам не рискует самостоятельно забираться внутрь корпуса системного блока стационарного компьютера. Кроме того, это единственная возможность подключения светодиодной подсветки, если рабочее место подразумевает только наличие ноутбука.

Сразу оговоримся – метод не слишком удобный, хотя бы просто потому, что на разъеме USB имеется напряжение только в 5 вольт.

Распиновка разъемов USB. Каналы D- и D+ предназначены для передачи данных, и при подключении подсветки не используются. Интересуют только контакты +5 V и GND

Спаять самостоятельно разъем USB для последующего использования в системе подсветки — задача не столь сложная. Для этого лучше всего приобрести разборный штекер – они в немалом разнообразии представлены в магазинах радиодеталей. А его распиновка хорошо показана на схеме выше.

Одна из моделей разборных штекеров USB-2 для самостоятельного монтажа

Но для нормальной работы светодиодной ленты пяти вольт — недостаточно. Значит, необходимо устанавливать какой-то преобразователь, повышающий напряжение. Кроме того, существует еще и ограничение по токовой нагрузке – не более 500 мА. А это, в с вою очередь, означает, что если мы поднимем напряжение с 5 до 12 вольт, то есть практически в 2.5 раза, на эту же величину снизится и допустимый ток. И можно будет всерьез рассматривать возможность подключения ленты с максимальной токовой нагрузкой всего в 150÷200 мА. Как видно из размещенной выше таблицы – получается не более одного метра самой маломощной светодиодной ленты — SMD 3528 с плотностью светодиодов 30 штук на погонный метр. Для других типов лент допускаются вообще очень короткие отрезки. Впрочем, для подсветки небольшого участка стола и этого чаще всего бывает вполне достаточно.

Блок–преобразователь можно приобрести готовый. Тому, кто хоть немного разбирается в электронике, можно посоветовать собрать такое устройство самостоятельно, руководствуясь приложенной ниже схемой.

Один из вариантов схем преобразователя напряжения

Основным элементом схемы в данном случае является микросхема – ШИМ-контроллер LM2577. Общий перечень остальной элементов, как видите, невелик, да и сама схема не отличается разветвлённостью и высокой сложностью.

Схема, в принципе, обладает высокой универсальностью. А точная настройка выходного напряжения производится подбором номиналов резисторов R1 и R2. Руководствоваться можно следующей формулой:

Uвых = 1.23 × (1 + R1 / R2)

Электролитические конденсаторы на входе и выходе отвечают за сглаживание возможных колебаний (пульсаций) напряжения. Их емкость может быть и несколько выше указанного номинала — это не критично. Рабочее их напряжение – не менее 20 вольт.

Конденсатор и резистор в цепи вывода №1 микросхемы задают рабочую частоту, и варьирование указанными номиналами не допускается. Столь же жесткие требования к номиналу индуктивной катушки между выводами №4 и №5.

В качестве диода должен использоваться только высокочастотный диод Шотки указанного номинала.

Схема в сборе, смонтированная на самостоятельно изготовленной печатной плате, не займет много места. Как вариант, показан преобразователь такого типа в уже готовом виде.

Готовый преобразователь напряжения, которому остается только придумать какой-нибудь защитный корпус

Ну а дальше – все просто. Ко входным клеммам преобразователя подсоединяется отрезок кабеля с припаянным USB-штекером. А на выходе, где снимается 12 вольт – подсоединяются провода, скоммутированные со светодиодной лентой.

Остается только вставить штекер в USB гнездо компьютера (ноутбука, настольного хаба) – и подсветка загорится.

*  *  *  *  *  *  *

Итак, были рассмотрены наиболее удобные способы подключения светодиодной ленты к системе питания компьютера.

И еще один важный совет! При использовании любой из схем прежде чем осуществить пробный запуск – не поленитесь еще раз тщательно проверить качество монтажа, отсутствие замыканий и правильность полярности подключения. Ошибка может привести к печальным последствиям. Не особо страшно потерять отрезок перегоревшей ленты. Гораздо хуже будет, если небрежность повлечет за собой выход из строя блока питания или других устройств компьютера.

Подключение светодиодной ленты своими руками: схема…

ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
3. Устанавливаем коннектор.

   Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
5. Проверьте прочность соединения перед установкой.
6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

   Провода необходимо спаять между собой.

   Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

   Термоусадочные трубки

   После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

   Соединение ленты и котактов

   Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

   Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Схемы подключения светодиодных лент. Статьи компании «ООО «Квадрат»»

Схемы подключения светодиодных лент

1. Один конец блока питания подключаем к сети 220 вольт, другой конец к светодиодной ленте. Все просто

Красный провод — это плюс, синий (или черный) провод—это минус. При подключении светодиодной ленты, обязательно соблюдайте полярность. Плюс соединяется с плюсом, минус с минусом.

2. Как подключить ленту, длиной более 5 метров?

Не надо подключать к концу первой ленты, начало второй!!! Вторая лента будет светить тусклее, а последние диоды совсем тускло. Если же лента маломощная (например SMD 3528, 60 диодов на метр), то яркость свечения по всей длине будет одинаковая. Но по токоведущим дорожкам, потечет ток выше номинального и дорожки начнут греться. Такая схема подключения, значительно сокращает срок службы светодиодной ленты.

3. Схема с использованием одного блока питания

Эта схема подключения с использованием одного блока питания. При этом, его мощность должна соответствовать суммарной мощности двух (или более) лент.

Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный блок питания. Если такой возможности нет, то применяется другая схема.

4. Схема подключения светодиодной RGB-ленты. Подключение RGB-контроллера и RGB-усилителя.

В принципе, схема подключения RGB-ленты, та же, что и схема подключения обычной одноцветной (монохромной) ленты. Разница в том, что между блоком питания и лентой, устанавливается RGB-контроллер (устройство управления цветом ленты). Контроллеры бывают разные по внешнему виду, мощности, программам управления цветом и пультом дистанционного управления. Но суть у них у всех, одна и та же.

Какой бы контроллер вы не выбрали, он всегда подключается по одной и той же схеме. Разъемы, питания обозначаются «V+» и «V-». Соответственно красный провод блока питания идет на плюсовой контакт, а черный провод идет на минусовой.

Разъемы для подключения RGB-ленты обозначаются:
• R (red)-управление красным цветом
• G (green)-управление зеленым цветом
• B (blue)-управление синим цветом
• V+ общий провод (на разных контроллера он может обозначаться по разному)

Не перепутайте провода ленты! Иначе у вас перепутаются цвета. Принцип удлинения тот же, что и с обычной лентой.

а. Схема подключения одной RGB ленты с одним блоком питания:

б. Схема подключения нескольких RGB лент с одним блоком питания:

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

в. В данной схеме подключения, используется дополнительный блок питания и RGB-усилитель. Ко входу усилителя («Input») подключается конец первой ленты, к выходу («Output») — начало второй.

Не перепутайте цвета проводов: каждый провод подключается в соответствующий разъем. На питающие контакты, подключите провода от блока питания. Эта схема немного сложнее, но при этом размеры блоков питания существенно меньше.

Аксессуары для светодиодной ленты — СветоЯр

Коннекторы для светодиодной ленты 12V

Коннекторы – это дополнительные аксессуары для светодиодной продукции, позволяющие отказаться от пайки в ходе монтажа и подключения диодных лент, существенно упрощая и ускоряя процессы монтажа. Коннекторы 12V предназначены для стандартных светодиодных лент с напряжением 12 В и применяются только внутри помещений.

Коннекторы для светодиодной ленты различаются по видам соединения:

Лента-лента

Они позволяют соединить две и более светодиодных ленты. Они нужны, когда лента разрезается  на части или скрепить небольшие отрезки между собой. Нужно просто подсоединить коннектор к краям диодных лент и закрыть защелки. В зависимости от интерьерной задачи и места применения ленты можно выбрать коннектор в виде провода или миниатюрной клипсы.

Здесь выделяют коннекторы для быстрого соединения:

• одноцветных (коннектор 8 мм. для быстрого соединения диодной ленты типа 3528)
• многоцветных светодиодных лент (коннектор 10 мм. для быстрого соединения RGB светодиодных лент типа 5050RGB)

Также существуют разные коннекторы в зависимости от типа, ширины и мощности светодиодной ленты.

Лента-блок питания

Например, присоединив Коннектор для соединения блока питания для светодиодной ленты с одноцветной светодиодной лентой, 15 см. провод, можно за пару минут подключить диодную ленту к источнику питания.

Лента – контроллер

Коннектор 10 мм. для подключения одноцветных светодиодных лент типа 5050 с DC-контроллером, 20 см. также за считанные минуты позволит соединить ленту с контроллером, который позволит регулировать ее цветность, яркость, т.е. управлять подсветкой.

Особенности

Коннекторы для светодиодной ленты 12V практичны и удобны в использовании – они существенно сокращают время монтажа. Их применение не требует специальных навыков или оборудования. Но полностью заменить пайку они не могут, т.к. обладают небольшой степенью защиты от влаги и пыли — IP20. Они применяются при монтаже только интерьерной подсветки.

В условиях высокой влажности, в уличном освещении их использование крайне нежелательно. Даже если сами светодиодные ленты будут герметичными, коннекторы не в состоянии обеспечить герметичность их соединений, контакты будут окисляться. В этих случаях лучше спаивать контакты лент, блоков питания и контроллеров. Спайка сделает соединение более надежным и устойчивым к внешнему воздействию.

Разъемы для светодиодных лент

: альтернатива пайке

Чтобы избежать повреждений и лишних хлопот, любой, кто планирует установить светодиодные ленты, должен сначала узнать, как лучше всего соединить ленты. При плохом подключении индикаторы будут мигать, неожиданно погаснуть или, что еще хуже, не работать вообще. К сожалению, на этом этапе делается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных соединителей.

Соединители для светодиодных лент в этом руководстве помогут вам:

1. Соедините две полосы вместе встык, чтобы получилась большая длина
2. Сделайте промежуток между полосами света
3. Подключите провода питания к светодиодной ленте
4. Сделайте небольшие соединения вокруг углов
Разъемы для светодиодных лент

представляют собой решение для быстрого подключения, которое позволяет избежать использования припоя.Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем паять как самый надежный вариант. Фактически, вот краткое руководство по пайке соединений светодиодов.

Хотя пайка очень надежна, она может занять много времени, если у вас много разных соединений. Вот почему беспаечные разъемы для светодиодных лент творит чудеса, позволяя легко выполнять многочисленные соединения. В этом уроке мы рассмотрим, как правильно использовать ленточные соединители в полной мере.

2-контактные и 4-контактные соединители для светодиодных лент

Существует два различных типа подключения для герметичных соединителей EZ Click для светодиодных лент.2-контактные соединители для светодиодных лент используются для одноцветных лент. Им требуется только двухпортовое соединение, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы идентичны по размеру и форме 2-контактным, но включают 4 контакта, которые соответствуют точкам подключения на полосовых индикаторах RGB (с изменением цвета). 4-контактные разъемы RGB имеют одну общую положительную линию, а также соединение для каждого из светодиодов красного, зеленого и синего цветов, так что ими можно управлять по отдельности, чтобы получить набор разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

• Strip-to-Strip: Легко соединяйте полосы встык, чтобы образовать более длинную полосу.
• Strip-to-Wire: Подключите к своей полосе и выведите провода на другом конце, чтобы подвести к источнику питания или к другой полосе света, если у вас есть разрыв в вашей светодиодной полосе. Соединители типа «полоса к проводам» продаются с 6-дюймовыми проводами.

Для водонепроницаемых и не водонепроницаемых лент!

Единственный другой вариант для разъемов — это выбрать IP67, если у вас есть водонепроницаемая полоса, или выбрать вариант IP20, если у вас есть полоса IP20.Разъемы IP67 расположены выше, так как они имеют силиконовое покрытие, которое является единственной разницей между ними. Однако они не подойдут, если вы купите не тот разъем, поэтому убедитесь, что разъем соответствует нужной полосе.

Подключение к светодиодной ленте

Разъемы легко подсоединяются к обрезанному концу ленты. Соединитель будет иметь 2-4 острых зубца, торчащих вверх, полоска будет скользить над этими зубцами:

1. Обязательно поднимите прозрачную пластиковую крышку и сдвиньте полосу до упора, она должна находиться под самым нижним прозрачным выступом, как показано на рисунке.
2. Как только он войдет до упора, нажмите на язычок вниз, убедившись, что каждая сторона защелкнулась на месте.
3. После того, как вы щелкнете по ней, зубья должны проткнуть нижнюю часть медных контактных площадок на полосе, обеспечивая прочное соединение. Я поднял выступ здесь, чтобы показать вам, как зубцы протыкают медные точки соединения.

Это должно обеспечить надежное соединение, которое прослужит долго. При сильном натяжении ленты ее, очевидно, вырвут, но в остальном это качественное соединение с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полосок, некоторые разъемы требуют этого, а щелчки EZ — нет!

Соединительная лента соединителя с проводом

Эти беспаечные разъемы лучше всего подходят для многожильных проводов 20 AWG. Перед подключением зачищать провода не нужно.

1. Обязательно поднимите прозрачную крышку и задвиньте провода как можно глубже. Убедитесь, что вы помечаете свои провода цветом или все они совпадают. Мы используем красный цвет для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указывалось ранее.
2. Когда провода будут сидеть над канавками, защелкните колпачок вниз. Со стороны провода лучше всего использовать плоскогубцы, чтобы защелкнуть разъем до упора, это требует некоторого усилия!
3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в гнезда еще немного, чтобы они не двигались, когда вы пытаетесь защелкнуть колпачок.
4. Теперь у вас есть надежное соединение с проводами, и вы можете провести их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Типы светодиодных соединителей с полосовым соединителем EZ 5050

Соединение «полоса-полоска»

У вас есть две более короткие полоски, которые вы хотите связать вместе, чтобы получилась более длинная полоска? Пока вы остаетесь в рамках максимальных ограничений пробега (32.8 футов для высокой плотности и 16,4 фута для стандартной плотности), вы легко можете сделать это с помощью соединителя «полоска на зачистку»!

Увеличьте разрыв в вашем приложении

Допустим, мы делаем проект кухни под шкафом, и вы хотите перекрыть зазор там, где находится ваша плита или раковина. Для этого все, что вам понадобится, это два разъема «лента-провод» и достаточно многожильного провода 20-го калибра, чтобы заполнить зазор. Вы поместите соединитель на конец каждой соединяемой полосы, а затем подключите провода в канавки, как показано выше.

Угловые соединители для светодиодных лент

Это можно сделать точно так же, как указано выше, но обычно очень маленькими участками, так как цель состоит в том, чтобы повернуть острый угол под углом, при котором гибкие полоски не могли изгибаться сами. Все, что вам нужно, — это два разъема типа «лента на провод» и достаточно провода, чтобы повернуть за угол.

EZ ClickTight Connector Советы и устранение неисправностей

1. Если вы чувствуете мерцание полосы или она не загорается, вероятно, проблема с подключением.Убедитесь, что зубцы протыкают полоски, а проволока вдавлена ​​в канавки.
2. Другая распространенная проблема — перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода идут к аналогичным дорожкам на полосе! (от положительного к положительному, от отрицательного к отрицательному)
3. Убедитесь, что вы используете совместимые ленты, они подходят для наших гибких светодиодных лент на 12 В. Они также будут работать с другими 10-миллиметровыми гибкими светодиодными лентами, и для работы потребуется многожильный провод 20 сечением. Если вы используете эти детали, все будет в порядке.
4. Если вам нужно герметизировать соединения из-за того, что вы находитесь во влажной зоне, я бы рекомендовал приложить термоусадку ко всему разъему. Мы используем термоусадку ½ дюйма, чтобы сделать это здесь, что работает.

С этим вы должны быть готовы заняться любой комбинацией соединений «зачистка — зачистка» или «зачистка — провод». Если вам нужно быстро освежить в памяти светодиодные ленты и способы их подключения и питания, взгляните здесь … если вы не можете проверить разъемы, щелкнув изображение ниже!

Аксессуары для светодиодных лент

— все, что вам нужно для следующего проекта светодиодных лент

Установка гибкой светодиодной ленты не должна быть сложной задачей, упростите ее с помощью аксессуаров LEDSupply!

Светодиодные ленты

являются наиболее популярным самостоятельным вариантом для многих жилых помещений.Дискретные самоклеящиеся полосы легко и безопасно использовать для освещения шкафов, бухт и различных акцентных осветительных приборов, которые стали популярными в связи с постоянным развитием технологии светодиодных лент. Самое приятное… есть широкий выбор аксессуаров, которые делают светодиодные ленты на 12 В удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных белых, цветовых вариантах или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наша последняя статья в блоге предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любого новичка в мире светодиодных лент.

Как привести в действие

Для правильной работы гибких лент

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется источник питания 12 В. Существуют подключаемые адаптеры питания светодиодных фонарей или трансформаторы на 12 В, которые напрямую подключаются к общему бытовому напряжению сети переменного тока.Узнайте, как запитать светодиодные ленты прямо здесь.

Регулировка яркости и регулировка светодиодных лент

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Светодиодные ленты позволяют регулировать яркость и регулировать яркость разными способами. Наиболее распространенный вариант — использование встроенного регулятора яркости. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Для полосовых ламп RGB требуется 3-канальный контроллер, который помогает смешивать разные цвета, придавая им эффект изменения цвета, который многие хотят для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или цветовом исполнении.

Если в вашем доме есть диммер с обычным диммером для жилых помещений, вам может понадобиться блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавить выключатель к светодиодной ленте легко с помощью тумблера для светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение этого света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с вилками и розетками 2,1 мм, который идеально подходит для использования с полосками 12 В и подключаемым адаптером питания.

Для использования просто подключите источник питания к гнезду кабеля и подключите противоположный конец к полосе.Так же у вас есть светодиодная полоса с переключателем, которую можно включать и выключать в любое время.

Аксессуары для соединителей для светодиодных лент

Практически в каждом проекте светодиодной ленты возникает необходимость соединять светодиодные ленты вместе. Наиболее распространенные подключения светодиодной ленты:

Сквозной: Увеличьте длину световой полосы, вставив беззазорный соединитель полоса-полоса

или

Разъем между светодиодной лентой и проводом: Подключите полоску к проводу, чтобы пройти на расстояние, на котором свет не нужен, а затем подключите к следующей части полосы света. Например, если вы работаете при освещении шкафа и у вас есть небольшой перерыв в шкафах, где стоит плита, но затем вам нужно продолжить работу светодиодных лент на другой стороне.

Эти типы соединений легко выполняются с помощью соединителей для светодиодных лент EZ с защелкиванием. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и имеют 2-контактные разъемы для одноцветных лент или 4-контактные разъемы для светодиодных лент для лент RGB. Следуйте этому полному руководству о том, как использовать их в своем проекте.

Разветвитель на светодиодную ленту

Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разделяться в двух разных направлениях.

Разветвители для светодиодных лент

бывают двух-, трех- или четырехполюсными, что позволяет без проблем подключить до 4-х полосок к одному адаптеру питания! Это очень удобно при прокладывании лент в двух разных направлениях или параллельном прокладывании светодиодных лент.

LEDSupply предлагает 4-контактные разветвители RGB и одноцветные разветвительные кабели для светодиодов. Для получения дополнительной информации об использовании светодиодных разветвителей для выполнения ваших светодиодных лент прочтите это полезное руководство.

Перемычки для светодиодной ленты — Удлинитель светодиодной ленты

Ленточные перемычки — это в основном удлинители для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение — создать промежуток между источником питания светодиодов и началом пробега полосы. Как и другие аксессуары для лент, соединительные кабели выпускаются как в одноцветных вариантах, так и в вариантах светодиодных лент RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный светодиодный кабель. Сами кабели заканчиваются с обоих концов обычными переходниками для цилиндрических вилок размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют на старте гнездовой разъем 2,1 мм, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекерный разъем 2,1 мм, который подключается непосредственно к полосе света.

Одноцветные перемычки бывают 1 метр (3,28 фута), 2 метра (6.56 футов) и 3 метра (9,84 футов).

Для работы лент

RGB требуется 4-контактная перемычка для удлинительного кабеля RGB. Полосы RGB имеют 4-контактный дизайн, который уникален для полос с изменяющимся цветом. Перемычки RGB оснащены тем же 4-контактным адаптером, который обеспечивает беспроблемное соединение. Перемычки RGB поставляются с 4-контактным штыревым адаптером для подключения между 4-контактными гнездовыми разъемами, а затем для подключения к следующему запуску лент RGB.

Световые перемычки

RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки

для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для прыжков между двумя катушками светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину ленты. Они наиболее полезны для работы рука об руку со светодиодными ленточными разветвителями, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для прокладки параллельных линий светодиодных лент на более длинных отрезках.

Провод для светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может не подойти всем, поскольку каждый проект светодиодной ленты уникален. В таких ситуациях вам необходимо разрезать светодиодные ленты и установить специальные «перемычки» с проводом для светодиодной подсветки между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельные соединенные провода, чтобы сделать установку аккуратной.

LEDSupply предлагает многожильный провод 22 калибра с параллельным соединением только для этого типа корпуса:

Двухжильный провод — Многожильный провод 22 калибра для одноцветных лент. Этот красно-черный соединительный провод позволяет легко провести одиночный проход между полосовыми лампами. Они без проблем работают с 2-контактной светодиодной лентой для подключения разъемов.

4-жильный провод для светодиодов — Многожильный провод 22 калибра для светодиодных лент RGB. 4 параллельных соединенных провода служат для соединения между полосками RGB и идеально подходят для подключения 4-контактных светодиодных лент к разъемам.

Силовой провод со светодиодной лентой очень удобен во многих ситуациях, каждый провод имеет цветовую маркировку, поэтому их легко держать прямыми и не путать соединения.

При работе с проводом иногда бывает два провода, которые нужно соединить вместе. Это можно сделать с помощью обычных гаек для проводов, гаек рычагов или изоленты. Мы предлагаем простой стыковой соединитель, который отлично работает и имеет чистый, цельный вид, как показано ниже. Используйте эти соединители для проводов в любом месте, где необходимо выполнить соединение между проводами.

Еще один удобный соединитель для проводов — Т-образный переходник. Соединители для сращивания проводов. Это позволяет очень просто соединить новые параллельные провода для отдельного участка.Соединители работают с проводом 20-24 AWG, и изоляцию не нужно снимать!

Связать все вместе

Я только что перечислил множество различных аксессуаров, которые, надеюсь, не запутали вас на пути к настройке собственного светодиодного ленточного освещения. Если вы чувствуете себя подавленным, следуйте инструкциям ниже, и вы на правильном пути к успеху:

1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
2. Узнайте, какой длины должны быть ваши полоски и сколько вы будете пробегать.
3. Найдите идеальное место для источника питания и расстояние до каждого участка светодиодной ленты
4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и разумным способом!

Разъемы, провода и аксессуары для светодиодного освещения

Разъемы, провода и аксессуары

Разъемы, провода и другие аксессуары для завершения ваших проектов.

1. Винтовые клеммы для подключения светодиодной ленты и проводов.

2. Создавайте легкие, быстрые и надежные соединения для ленточных фонарей с помощью разъема клеммной колодки для ленточных фонарей 12 мм.

3. Усиливает и разделяет сигналы DMX для размещения до 256 шайб DMX на разветвитель.

4. Создает 10 футов.расширение между приборами DMX и аксессуарами с использованием разъемов RJ45.

5. 4-контактные клеммные колодки — это удобный аксессуар для подключения до трех светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

6. 8-контактные разветвители с жесткой проводкой — это удобный аксессуар для подключения до семи светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.

7. Провода, включенные в список UL, предназначены для установки в стене.

8. Многожильный провод обеспечивает гибкость для размещения больших светодиодных систем линейного освещения.

9. Аксессуары для проводки помогают организовать и защитить проводку и светодиодные ленточные фонари.

10. Помогает обеспечить жесткое соединение между светодиодным освещением и адаптером постоянного тока.

11. Эти удлинители доступны во многих размерах и совместимы со многими продуктами для влажных локаций Diode LED.

12. Помогает подключить от двух до пяти светодиодных источников света к одному источнику питания.

13. Подключается напрямую к аксессуарам для штекеров постоянного тока, съемным адаптерам и светодиодной шайбе TRIANT®.

14. Простой способ обеспечить защиту и рассеивание внутреннего светодиодного освещения, а также создать привлекательный и законченный вид.

15. Выберите здесь любой из аксессуаров SPOTMOD® Tile, чтобы завершить установку.

16. ПРОДУКТ ПРОДУКТА
    Пока есть запасы!
    Разъемы K-RANGE® разработаны специально для использования с настраиваемой белой светодиодной лентой K-RANGE 24 В и контроллерами цвета K-RANGE.

17. Корпус, внесенный в список UL, который сочетается с драйверами светодиодов для установки в соответствии с правилами.

18. Выберите здесь любой из аксессуаров SPOTMOD® LINK, чтобы завершить установку.

19. Принадлежности для запечатывания светодиодных лент для влажных мест — это все, что нужно для повторной герметизации светодиодных лент.

20. Легко подключается к светодиодной ленточной лампе VALENT X 24 В.


21. Вставной фиксатор EQUIFLUX® — лучший и самый безопасный способ закрепить светильник EQUIFLUX на поверхности. Полимерный материал предотвратит повреждение установленной поверхности на светильнике, в отличие от металлических винтов или болтов, которые могут представлять опасность для светильника и его функциональности.

22. Доступны удлинительные кабели и разъемы питания.

23. Монтажный кронштейн для использования с некоторыми драйверами постоянного напряжения.


24. Эти аксессуары позволяют устанавливать светодиодное освещение HYDROLUME® 24 В в экстремальных условиях.

25. Распределительная коробка Meanwell имеет серебряную отделку с отверстиями под резьбу 1/2 ″ NPT и имеет панель крышки, обеспечивающую легкий доступ.Предназначен для установки подрядчиками и представляет собой стальной корпус NEMA 1.

Когда (а когда нет) использовать беспаечные ленточные соединители

«А эти беспаечные ленточные соединители хороши?» Мы получаем этот вопрос довольно часто, и, как любит говорить наш главный операционный директор Джейсон: «Ну, это зависит от обстоятельств». В блоге на этой неделе мы рассмотрим наши разъемы для снятия изоляции, то, что заставляет их работать, и даем некоторые рекомендации о том, когда вы можете или не можете их использовать, а также какие есть альтернативы.

Чтобы электричество протекало, он должен иметь непрерывный путь от одного проводящего материала к другому. Если два проводника (например, провода или светодиодные ленты) не соприкасаются, электричество не будет течь; если они соединены проводящим материалом или касаются напрямую, цепь замыкается и ток течет.

Материал, из которого сделана светодиодная лента, называется печатной платой или печатной платой. Традиционно единственный способ электрического подключения к печатной плате — пайка. Пайка не особенно сложна, если вы освоите ее, но это может занять много времени и требует специальных инструментов и материалов (как минимум паяльник и припой).Однако ваш компромисс для этих усилий — прочное и постоянное электрическое соединение.

Беспаечные ленточные соединители предназначены для беспаечного подключения к светодиодным ленточным лампам. Они работают, вставляя полоску в указанные ниже разъемы. Контактные площадки на полосе скользят под контактные штыри на разъеме, замыкая электрическую цепь. В закрытом состоянии застежка соединителя удерживает полоску на месте.



Разъемы работают? Это сложный вопрос.В зависимости от вашего приложения наши коннекторы работают «большую часть времени», «иногда» или «ни разу». В следующем разделе мы выясним, что из вышеперечисленного применимо к вашему приложению.

Беспаечные ленточные соединители НЕ обеспечивают постоянного электрического соединения с ленточным светильником. Хотя зубцы на застежке нормально удерживают полоску на месте, движение все еще возможно — и если их много, вероятно, контактные площадки могут отойти от контактных штырей и потерять соединение.

Эти соединения также подвергаются воздействию элементов, поэтому, если ваша полоса и разъемы установлены снаружи, влага или дождь могут проникнуть в них, что приведет к коррозии, короткому замыканию или иному выходу из строя контактов.

Ниже Уэйн и Калеб объясняют некоторые распространенные проблемы с разъемами и способы их решения:

Имея в виду вышесказанное, вот когда НЕ использовать полоску для зачистки разъемов.

— Когда ваши светодиодные ленты могут подвергаться движению — например, при установке на автомобилях, лодках или других транспортных средствах; или в установках, которые могут устанавливаться или настраиваться несколько раз, таких как переносные стеллажи или дисплеи

— Когда вам нужно выполнить большое количество подключений — особенно в установках, которые требуют большого количества подключений друг к другу, когда один сбой приведет к потеря больших участков света

— При установке снаружи или в любом месте, подверженном воздействию элементов — где вода или влага могут повлиять на работу разъемов

— При установке в тесных местах — когда дополнительный размер разъем сделает установку светодиодной ленты сложной или невозможной

— Когда ваши разъемы НЕ ДОЛЖНЫ выходить из строя — например, в разъемах, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете заказчику, или даже в домах вы работаете над тем, что вам просто не нужно возвращаться к

Во-первых, оцените вашу установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество подключений, которые вам необходимо выполнить.Если вам все же необходимо выполнить подключения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (соединяя каждую область вплотную). Параллельное подключение означает, что в случае сбоя одного подключения остальные продолжают гореть.

Второй — припаяйте соединения. Если это абсолютно необходимо, замены паяным соединениям нет. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то постоянной паяной связи ничто не заменит.

Вкратце, вот основы успешного припаивания провода к светодиодной ленте.

— Сделайте чистые надрезы как на светодиодной ленте, так и на проводе
— Плавно зачистите провод, не оставляйте лишних кусков проводов
— Перед подключением предварительно залудите и провод, и светодиодную ленту
— Избегайте растекания припоя между контактами и причиной короткого замыкания
— Всегда завершайте соединение термоусадочной трубкой — особенно если вы устанавливаете на открытом воздухе

— Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к контактной площадке.Это дает вам лучшее из обоих миров — постоянное соединение пайки и простоту использования соединителя.

Позвольте нашему другу Эллиоту пояснить чуть ниже:

Разъем для светодиодных лент

— Беспаечный 2-контактный 4-контактный разъем RGB

Рекомендуемая литература ：
Как установить светодиодные ленты?
Все включено руководство по покупке светодиодных лент

Ниже мы представляем подробное руководство о том, как правильно выбрать соединитель световой ленты, чтобы помочь вам добиться профессиональной установки светодиодной световой ленты.

1. Качественные соединители для светодиодных лент для быстрой установки

Разъемы светодиодных лент, о которых идет речь, представляют собой беспаечные разъемы. Беспаечные разъемы для светодиодных лент, также называемые беспаечными разъемами, представляют собой аксессуары для светодиодов, которые без пайки помогают обеспечить соединение между светодиодной лентой и лентой, контроллером, источником питания, светодиодными проводами и другими компонентами.

Светодиодные ленты используются широким кругом людей, профессионалов и домашних пользователей.Пайка возможна не для всех пользователей. Беспаечные разъемы не требуют профессионального паяльного оборудования и навыков. Они просты в использовании и легко и быстро устанавливаются. Подходит для обычных пользователей. Таким образом, появились эти беспаечные соединители, и их появление и развитие также стали фактором популярности и широкого применения ленточных светильников.

В связи с быстрым развитием и применением светодиодных лент, исследования и разработки светодиодных быстродействующих беспаечных разъемов также меняются с каждым днем.Разъем хорошего качества может установить надежное соединение, не беспокоясь о том, что он упадет. Хороший разъем имеет большую точку подключения и хорошую электропроводность.

Для разных подключений были разработаны разные интерфейсы подключения, чтобы сделать вашу установку более удобной. В настоящее время беспаечные светодиодные соединители могут помочь завершить большинство проектов по установке светодиодных лент.

Важность разъемов хорошего качества
Помните, что важно выбирать разъемы хорошего качества.Разъемы хорошего качества механически более долговечны и не ослабнут в течение многих лет, а давление, оказываемое на медные контактные площадки светодиодных лент, достаточно велико, чтобы обеспечить достаточно большую площадь контакта.

Некоторые разъемы низкого качества, представленные на рынке, имеют низкую электропроводность и плохие механические свойства. Они не гарантируют по-настоящему хороший контакт. Следовательно, это может вызвать очень высокое электрическое сопротивление, что приведет к снижению яркости светодиодной ленты.

В худшем случае полностью отсоединяется некачественный разъем и часть световой ленты выйдет из строя.Иногда слабые места контакта тоже через некоторое время подвергаются коррозии, что быстро приводит к полному отказу соединения.

Преимущества и недостатки пайки.
Пайка требует профессионального оборудования и навыков. Несоблюдение правил пайки может привести к повреждению световой ленты. Пайка также занимает больше времени. Это большой недостаток.

Но у пайки есть свои преимущества. Соединение, построенное с помощью пайки, прочное и долговечное.Контактная точка паяного соединения большая, поэтому он обеспечивает плавное прохождение тока и может выдерживать больший ток.

Некоторые места для установки очень ограничены, и пайка — хороший вариант, потому что паяные соединения меньше по размеру, чем быстроразъемные соединения.

2. Беспаечные соединители для различных типов светодиодных лент

Подбирайте соединители для светодиодных лент в соответствии с типом и шириной светодиодной ленты 12 В и ленты 24 В.

Из-за различных типов световых полос количество электрических каналов разное, поэтому разъемы также бывают разных типов, чтобы удовлетворить различные потребности в подключении. Наши обычные световые полосы обычно делятся на монохромные (2 контакта), настраиваемые белые (3 контакта), RGB (4 контакта) и RGBW (5 контактов).

Распространенными моделями светодиодов для светодиодных лент являются 3528, 2835, 2216 и 5050. Хотя светодиодные модели разные, способ подключения тот же.

Один и тот же разъем для светодиодной ленты работает как для светодиодной ленты на 12 В, так и для светодиодной ленты на 24 В.Разъемы для светодиодных лент также имеют параметры мощности и тока. Материал для разъемов светодиодных лент включает: провод, медь и огнестойкий ПК.

Стандартные разъемы имеют ширину 8 мм, 10 мм и 12 мм. Выберите ширину, соответствующую ширине световой полосы, чтобы обеспечить прямое или 90-градусное соединение световой полосы со световой полосой, световой полосы с контроллером и световой полосы с источником питания.

2-1 Монохромная лента: 2-контактный разъем для светодиодной ленты

Монохромные светодиодные ленты включают белые и цветные светодиодные ленты, такие как красные, зеленые или синие светодиодные ленты.На монохроматической световой полосе есть две медные площадки, положительная и отрицательная. Две медные контактные площадки являются двумя точками подключения, поэтому разъемы для монохромных светодиодных лент представляют собой 2-контактные разъемы для светодиодных лент. Два контакта соединены с двумя контактными площадками световой полосы, и соединение выполнено.

2-2 Настраиваемая белая световая лента: 3-контактный разъем для светодиодной ленты

Настраиваемая белая световая полоса имеет три медных контактных площадки, одну позитивную и две негативные.Таким образом, настраиваемый разъем для белой светодиодной ленты имеет трехконтактные точки подключения, которые мы называем 3-контактным разъемом для светодиодных лент, включая положительное соединение и два отрицательных контакта для теплого белого и холодного белого света.

2-3 светодиодные ленты RGB: 4-контактный разъем для светодиодных лент RGB

Светодиодная лента с изменяющимся цветом RGB имеет четыре медных контактных площадки, одну положительную и три отрицательных для цветов R, G и B. Таким образом, разъем RGB имеет четырехжильный соединительный кабель, включая положительный вывод и красный, зеленый и синий припой. точки отрицательной полярности.Поэтому мы обычно говорим, что разъем для светодиодной ленты RGB представляет собой 4-контактный разъем для светодиодной ленты.

При подключении с помощью полосовых ламп RGB вам необходимо обратить внимание на два конца соединения и убедиться, что каждый контакт совпадает правильно, то есть положительный к положительному, R (красный) к R (красный), G (зеленый) к G (зеленый) и от B (синий) до B (синий).

2-4 светодиодные ленты RGBW: 5-контактный соединитель для светодиодных лент

Светодиодная лента RGBW имеет пять медных контактных площадок, одну плюсовую и четыре негативных для R, G, B и W.Разъем имеет пятижильный соединительный кабель, также известный как 5-контактный разъем для светодиодной ленты, который включает в себя положительное соединение и красные, зеленые, синие и белые точки припоя отрицательной полярности.

Рекомендуемая литература ：
Что нужно знать о светодиодных лентах RGB и RGBW.
Как выбрать светодиодный контроллер RGB для освещения полосы смены цвета?

3. Водонепроницаемый разъем

для светодиодной ленты.

Водонепроницаемая световая лента может быть подключена с помощью специального разъема для водонепроницаемой светодиодной ленты.Из-за силиконовой или резиновой крышки или оболочки (IP 44, IP 65, IP67 и т. Д.) Водонепроницаемый разъем для светодиодной ленты обычно больше, чем не водонепроницаемый разъем для световой ленты. Это следует учитывать при ограниченном пространстве для установки.

Соединитель водонепроницаемой световой полосы имеет соединитель «полоса к полосе», используемый для соединения двух частей водонепроницаемых световых полос. Он также имеет соединитель ленты для провода, используемый для подключения водонепроницаемой световой ленты к источнику питания или контроллеру после резки.

Коннектор водонепроницаемой световой полосы различается в зависимости от ширины световой полосы, например, подходит для водонепроницаемой световой полосы шириной 8 мм или 10 мм. Здесь следует отметить, что ширина водонепроницаемой световой полосы обычно относится к ширине платы FPC водонепроницаемой световой полосы.

Коннектор водонепроницаемой световой ленты также различается в зависимости от типа светодиодной ленты. Например, соединитель светодиодной ленты для монохромной водонепроницаемой световой ленты отличается от разъема для водонепроницаемой световой ленты RGB.2-контактные разъемы для светодиодных лент подходят для монохромных светодиодных лент, а 4-контактные разъемы для светодиодных лент — для светодиодных лент RGB.

4. Светодиодные соединители без пайки

Разъемы для светодиодных проводов используются для создания быстрых, надежных и безопасных соединений между двумя проводами. Защелкивающиеся соединители на следующем рисунке обеспечивают соединение без полос. Светодиодные провода не нужно зачищать. Конструкция интерфейса подключения обеспечивает постоянное и безопасное соединение.

Разъемы для светодиодных проводов имеют разные типы, такие как однопроводное прямое соединение, однопроводное соединение T, двухпроводное прямое соединение, двухпроводное соединение T типа и т. Д. Они подходят для светодиодных проводов разного калибра, 18-22AWG.

Разъемы для светодиодных проводов также имеют спецификации относительно максимального тока, который они могут выдерживать при непрерывной работе. Показанные выше разъемы рассчитаны на постоянный ток 0–10 А.

Также имеется общий разъем клеммной колодки для подключения проводов светодиодов.Это также известно как соединители для сращивания проводов светодиодов. Этот тип концевого соединителя для проводов может использоваться для подключения 2, 3, 4 и 5 проводов, которые также подходят для проводов различного калибра.

Разъем клеммной колодки теперь доступен в новом дизайне с меньшим размером. Например, 5-жильный компактный соединитель для сращивания идеально подходит для установки в очень ограниченном пространстве.

5. Светодиодный провод

Светодиодные провода обычно представляют собой многожильные провода, также известные как многожильные провода.Самая важная часть светодиодного провода — это проводник внутри. Поставляемые нами светодиодные провода изготовлены из меди высокой чистоты с высокой электропроводностью в качестве проводящего материала.

Диаметр или, точнее, площадь поперечного сечения жилы проволоки является важным фактором для определения ее текущей допустимой нагрузки.

Американский калибр проволоки (AWG), также известный как калибр проводов Brown & Sharpe, представляет собой стандартизированную систему калибровки проволоки с логарифмическими ступенями, используемую с 1857 года, преимущественно в Северной Америке, для диаметров круглых, сплошных, цветных и электропроводящих проводов.Калибр AWG многожильного провода представляет собой сумму площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.

Обычно мы используем провода для светодиодов: 22AWG, 20AWG, 18AWG и 16AWG. Чем меньше номер AWG, тем выше допустимая токовая нагрузка. Пропускная способность определяется как максимальный ток в амперах, который проводник может непрерывно проводить в условиях эксплуатации без превышения его номинальной температуры. Провод 22AWG имеет допустимую нагрузку 2.1А, провод 20AWG 3.5А.

Изоляционный материал светодиодного провода должен быть устойчивым к старению, термостойким и огнестойким.

Текущие характеристики светодиода

Рассчитайте ток подключаемой полосы и выберите разъем с достаточной токовой нагрузкой. Основное правило — ток нагрузки разъема должен быть больше, чем ток световой ленты. Поскольку схема световой ленты представляет собой параллельную цепь для каждого режущего блока, чем длиннее полоса, тем больше ток.

Рассчитайте текущую нагрузочную способность, необходимую для провода светодиода, по следующей формуле:
Ампер = мощность полосовых огней / напряжение

Приобретенные светодиодные ленты имеют указание мощности на метр. Мощность световой полосы = мощность на метр x длина световой полосы.

Например, нам нужно установить 3-х метровую световую полосу мощностью 24 Вт при рабочем напряжении 12 В. Если мы используем светодиодный провод в качестве удлинительного кабеля для подключения световой ленты, сила тока для светодиодного провода должна быть: 24 Вт / 12 В = 2 А.

Разветвитель проводов

Соединители для сращивания проводов бывают двух-, трех-, четырехсторонними и т. Д. Их также называют разветвителями электрических проводов или разветвителями мощности. Обратите внимание на проблему перегрузки по току при использовании соединителя разветвителя проводов.

Разветвитель эквивалентен параллельной схеме, потому что токи на кабелях разветвителя сходятся в основном кабеле. Если он проходит на большом расстоянии, убедитесь, что сумма токов кабелей разветвителя не превышает предельного тока основного кабеля.

Например, если мы используем Y-образный разветвитель для подключения двух частей световых полос к одному контроллеру, и эти две разветвления соответственно подключены к одной световой полосе. Ток каждой полосы составляет 2А, тогда ток основного кабеля, подключенного к контроллеру, составляет 2А + 2А = 4А. В данном случае калибр (сечение) основного кабеля должен иметь допустимую нагрузку по току не менее 4 А.

Используйте 3-контактный шнур питания для подключения источника питания к сети

Для подключения источника питания к основному источнику питания можно использовать 3-жильный шнур питания переменного тока SJT, который обычно имеет длину 16AWG или 18AWG.Три провода — черный, белый и зеленый, и они подключены к трем входным клеммам источника питания, L, N и G. L находится под напряжением, N — нейтраль, G — земля.

Этот шнур питания обычно имеет огнестойкую оболочку, защищающую провод внутри. Многие пользователи DIY выбирают этот шнур питания для быстрого подключения к электросети.

6. Как правильно подключить светодиодную ленту с помощью разъемов для светодиодной ленты?

6-1 Соединители для светодиодных лент для подключения светодиодных лент или источников питания обычно имеют маркировку с положительной и отрицательной полярностью.При использовании такого разъема необходимо обратить внимание и подключать положительный к положительному, отрицательный к отрицательному. Для полосовых ламп RGB необходимо создать правильное соединение каждого цветового канала.

6-2 Разъемы и провода светодиодов имеют предел нагрузки по электрическому току, и при установке необходимо соблюдать осторожность, чтобы не превысить этот предел. Некоторые признаки перегрузки по току можно обнаружить невооруженным глазом или вручную.

Например, если проволока перегрета, она станет слишком мягкой.Если сила тока слишком велика, провод перегревается и в местах подключения остаются следы подгоревших. Как только такая неисправность будет обнаружена, необходимо немедленно отключить питание. Изучите проблему перегрузки и замените их на разъемы или провода светодиодов с достаточным током.

6-3 Учитывайте размер разъемов. Внутренние размеры разъемов должны соответствовать размеру световой полосы. Также следует учитывать внешние размеры разъемов.

После подключения внешние размеры должны соответствовать месту установки. Например, проблема может быть в толщине соединителя. Некоторые алюминиевые профили очень мелкие, поэтому нужно выбирать разъемы с тонким корпусом.

6-4 Как правильно отрезать светодиодную ленту? Во многих случаях необходимо обрезать световую полосу при использовании разъемов для светодиодных лент, например, когда необходимо отрегулировать длину полосы или маршрут установки должен сделать поворот.Важен правильный разрез световой полосы.

Светодиодную ленту следует разрезать по намеченной линии реза. При прямом пропиле, без перекоса, остается достаточно медных прокладок с обеих сторон пропила, что важно для правильного и безопасного соединения. Если на конце не останется достаточно медных прокладок, может быть невозможно правильно подключить световую полосу.

7. Как подключить светодиодные ленты к блоку питания

Иногда просто подключить световую полосу к источнику питания, например, напрямую подключить к источнику питания; иногда требуются дополнительные разъемы, а иногда необходимо сначала подключить световые полосы к контроллерам светодиодов.Ниже приводится подробное введение.

Шаг 1. Выберите подходящий блок питания.
Первое, что важно при выборе правильного блока питания, это то, что напряжение блока питания должно быть таким же, как и у светодиодной ленты. Например, для светодиодной ленты на 12 В требуется источник питания на 12 В, а источник питания на 24 В сожжет светодиодную полосу на 12 В.

Во-вторых, выходная мощность блока питания должна как минимум в 1,2 раза превышать потребляемую мощность световой ленты.Рассчитайте потребляемую мощность светодиодных лент, умножив мощность в ваттах на метр на длину светодиодной ленты, устанавливаемой на блок питания.

Например, если у вас есть 4-метровая светодиодная лента на 12 В с мощностью 6 Вт на метр, вам понадобится блок питания мощностью не менее 30 Вт. Почему 30 ватт? 4 метра х 6 ватт / метр на самом деле равны 24 ваттам. Причина в том, что блок питания не должен работать на полную мощность. В качестве буфера он должен иметь как минимум на 20% больше мощности, чем мощность световой полосы.

Предупреждение. Покупая светодиодные блоки питания и адаптеры, нужно быть осторожным, чтобы не попасть в ценовую ловушку. Некоторые продавцы блоков питания и адаптеров конкурируют за цену на рынке, и фактическая мощность блока питания не так велика, как указано или рекламируется. Такой блок питания не будет долговечным, и световая полоса не будет работать в полную силу.

Хорошие адаптеры и блоки питания внесены в список UL. Но имейте в виду, что некоторые UL являются поддельными, поэтому лучше покупать их у проверенного продавца.

Шаг 2: Подключите светодиодную ленту к источнику питания.
Подключение светодиодной ленты к источнику питания осуществляется путем подключения положительного и отрицательного проводов светодиодной ленты к соответствующим V + и V- источника питания. Обязательно обратите внимание на правильную полярность, иначе светодиодная лента не загорится.

Подключить монохромную световую полосу к источнику питания
Обычно монохроматические световые полосы имеют припаянный разъем, который можно напрямую подключить к адаптеру питания.

Некоторые другие световые полосы имеют косичку, которая используется для подключения к источнику питания. Если вы подключаете блок питания с винтовыми клеммами, дополнительные аксессуары не требуются. Если вам нужно подключить гибкий провод к адаптеру питания, вы можете использовать гнездовой коаксиальный цилиндрический соединитель постоянного тока с винтовым зажимом для подключения гибкого провода.

Монохроматические полосы по желанию могут иметь диммер, установленный между источником питания и полосой для регулировки яркости и включения и выключения полосы.

Подключение светодиодной ленты RGB к источнику питания
Полоса RGB подключается к источнику питания путем подключения сначала к контроллеру, а затем контроллер подключается к источнику питания. Контроллер светодиодов RGB — это необходимая часть, которая управляет цветами для световой полосы RGB. Контроллер может управлять режимами изменения цвета, включать / выключать световую полосу и регулировать яркость.

Как правило, световая полоса RGB поставляется с 4-контактным разъемом для светодиодов или 4-контактными гибкими проводами.В зависимости от контроллеров светодиодов 4-контактный разъем или гибкие провода можно подключить к контроллеру напрямую или с помощью дополнительных разъемов.

Если вы разрежете светодиодную ленту RGB, вы будете использовать полоску для разъема контроллера для подключения к контроллеру светодиода.

К аксессуарам для установки световых полос также относятся алюминиевые профили, которые могут помочь с отводом тепла, монтаж полос и т. Д. Для получения более подробной информации, пожалуйста, смотрите нашу категорию алюминиевых профилей.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась.В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, методы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низкого напряжения постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества, все в порядке. Схема подключения светодиодной ленты

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок.Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим).Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на источнике питания и «розетки постоянного тока» на светодиодной полосе, обратитесь к правому нижнему квадрату в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной ленте (закрашена синим)

Почти все светодиодные ленты имеют медные контактные площадки, помеченные (+) и (-) на самой ленте.Это то место, где в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрежете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты.Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо оканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах работы электроники: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Многие учебные пособия и обучающие видеоролики сразу предлагают припаивать провода к этим медным контактным площадкам для обеспечения электрического соединения. Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками.Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и вынуть светодиодную ленту из разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту последовательно или подключиться к двум сегментам независимо от одного и того же. источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения. См. Здесь для подробного анализа преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (гнездовой адаптер переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения

Питание светодиодных лент от аккумулятора

Светодиодные ленты являются гибкими и универсальными осветительными приборами, но для освещения требуется источник питания.Что делать, если вы хотите использовать светодиодные ленты в … Подробнее

Лучшие 4 вещи, которые следует учитывать при покупке светодиодных точечных светильников

В последние годы вы, возможно, обнаружили, что галогенные лампы, которые вы покупали в течение многих лет, больше не доступны в вашем местном хозяйственном магазине…. Подробнее

Считаются ли светодиодные лампы универсальным мусором? Как правильно утилизировать светодиодные лампы

Светодиодные лампы — это последнее новшество в области энергоэффективного освещения и предлагают потрясающие преимущества, начиная от электрического КПД и заканчивая новаторски … Подробнее

Преимущества светодиодной системы на 24 В по сравнению с 12 В

Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь как с 12 В постоянного тока, так и с двумя… Подробнее

Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор светотехнической продукции

Разъем для светодиодных лент, производитель светодиодных быстрых разъемов-Lightstec

Удлинитель светодиодной ленты

Одноцветные провода : Обычно светодиодная лента имеет кабели, кабель — 12 см / 15 см / 20 см / 30 см.Но чаще всего люди думают, что провод не слишком длинный. На этот раз потребуется удлинительный кабель. Удлинитель имеет одноцветный цвет и варианты RGB. Даже есть удлинительный кабель RGBW и RGBWWW.

Для одноцветной светодиодной ленты требуется 2-контактный удлинительный кабель. Кабель имеет черную оболочку и у него есть штекер и гнездо диаметром 2,1 мм или 3,5 мм. Разъем, используемый для присоединения светодиодных адаптеров. Поскольку адаптеры имеют гнездовой разъем, их легко подключить.
Одноцветный удлинительный кабель по индивидуальному заказу.у них есть 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута). Конечно, если вам нужно больше или меньше длины, мы можем сделать это для вас.

Удлинительные кабели со светодиодной лентой полезны, но они имеют особую длину. В большинстве случаев людям нужно больше или меньше длины, поэтому вам нужно отрезать светодиодную ленту и удлинительный кабель с вилкой и розеткой и позволить им работать отдельно. Так появляются 2-контактные параллельные линии.

Мы поставляем многожильный провод 20AWG, параллельная цепь для подключения

Двухжильный многожильный провод 20AWG для одноцветной светодиодной ленты.У них есть красный и черный соединительный провод. Они делают их параллельными линиями, и они больше работают в светодиодной полосе.

Провода RGB : Для светодиодной ленты RGB необходим 4-контактный удлинительный кабель RGB. Мы поставляем уникальный дизайн с 4 контактами. Да, мы используем уникальный для управления изменением разных цветов. Обычно мы подключаем светодиодную ленту с помощью 4-контактного удлинительного кабеля «папа», а затем подключаемся к следующей полосе RGB с помощью удлинительного кабеля «мама».

Мы можем поставить удлинительный кабель RGB длиной 30см, 50см, 1м, 2м, 3м, 5м и 10м.Если вам нужна большая длина, мы можем поставить.

Удлинитель — лучший способ от источника питания светодиода до светодиодной ленты. Они не только используются для резки полосы света, но также используются светодиодные полосы с двумя катушками. Убедитесь, что удлинительный кабель имеет максимальную длину. Их очень легко подключить и взять. В частности, в проекте вам нужно подключать все больше и больше светодиодных лент, поэтому вы не избегаете использования удлинительного кабеля.

4-жильный многожильный провод 20AWG для светодиодной ленты RGB.У них есть черный, красный, зеленый, синий 4-контактный провод. Они параллельны линии, и они хороши для подключения между светодиодной лентой RGB.
Во многих случаях нам нужно использовать больше проволоки в проекте. Если у нашей проволоки разные цвета, ее слишком удобно устанавливать. И не перепутайте связи.

При использовании провода иногда можно соединить два провода. Обычно мы используем изоляционную резиновую ленту, проволочные гайки или гайки рычага. Теперь у нас есть стыковой соединитель. Он очень простой, длинный и узкий.Вы можете использовать эти соединители для проводов везде, где захотите. Вы только проводите соединение между проводами.
У нас есть еще один соединитель проводов, Т-образные соединители для сращивания проводов. Он может разделить его на две или три линии, и их легко соединить новыми параллельными проводами для отдельной работы. В разъемах используется провод 20-24AWG, он индивидуальный.

.
