Размеры листа ондулина для крыши: полезная площадь

Все больше частных застройщиков отдают предпочтение ондулину, как кровельную материалу. Ошибочным такой выбор назвать никак нельзя, просчеты допускаются позже, при подсчетах необходимого количества кровельного покрытия.

Перерасчет приведет к лишним тратам, недочет к проблемам с покупкой материала необходимого цвета и размера. В данной статье мы подробно разберемся, какой размер листа ондулина необходимо использовать при расчетах и как исключить вероятность ошибки.

Содержание.

1. Что такое ондулин: технические характеристики.

2. Размер листа ондулина – полезная площадь.

3. Расчет количества листов для укладки кровли.

4. Тонкости монтажа.

5. Видео — расчет ондулина для крыши.

Что такое ондулин: технические характеристики.

Ондулин – современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям. Лист ондулина имеет волнообразную форму, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию в составе алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким температурным изменениям.

Ондулин – это экологически чистый, недорогой материал, с большим сроком службы (более 50 лет). Имеет небольшой вес, что существенно упрощает процесс монтажа. Единственный минус, который можно отметить – это горючесть целлюлозы. Но данную проблему решили производители, покрыв листы специализированными составами.

Размеры ондулина практически у всех производителей имеет строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.

Технические характеристики кровельного покрытия:

• Длина листа – 2 м.

• Ширина – 95 см.

• Толщина ондулина – 3 мм.

• Высота профиля – 36 мм;

• Количество волн – 10 штук.

• Вес 1 листа – около 6 кг.

Размер листа ондулина – полезная площадь.

Высчитывая нужное количество листов ондулина для крыши, застройщики часто ошибаются – не учитывают, что материал укладывается с нахлестами. Вертикальные и боковые нахлесты существенно уменьшают полезные размеры листа ондулина для крыши, и полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.

Если кровля имеет сложную форму, является многоскатной, то рабочий размер ондулина сокращается еще больше и будет составлять 1,3 кв.м.

Расчет количества листов для укладки кровли.

Данный расчет очень ответственный, но выполнить его самостоятельно вполне возможно.

Важно: площадь крыши высчитывается не по размерам дома, а по уровню карнизных свесов.

1. Угол наклона от 5 до 10 градусов – полезные размеры листа ондулина с учетом нахлестов 1,29 кв.м (размер вертикального напуска 30 см + 30 см бокового нахлеста).

2. Угол наклона от 10 до 15 градусов – 1,54 кв.м. (нахлест 20 см + напуск 20 см).

3. Угол наклона от 15 градусов и более – 1,56 кв. м. (нахлест 15 см + напуск 15 см).

• Третий этап – делим полученную площадь крыши на полезную площадь листа ондулина.

• Четвертый этап – прибавляем к полученным результатам от 5 до 10 % материла. Чем сложнее крыша, тем больше квадратных метров материла необходимо закупить на запас.

Тонкости монтажа

Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных реек или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:

• Если кровля имеет маленький угол наклона до 10 градусов, то обязательна сплошная обрешетка (может быть использована фанера и доски).

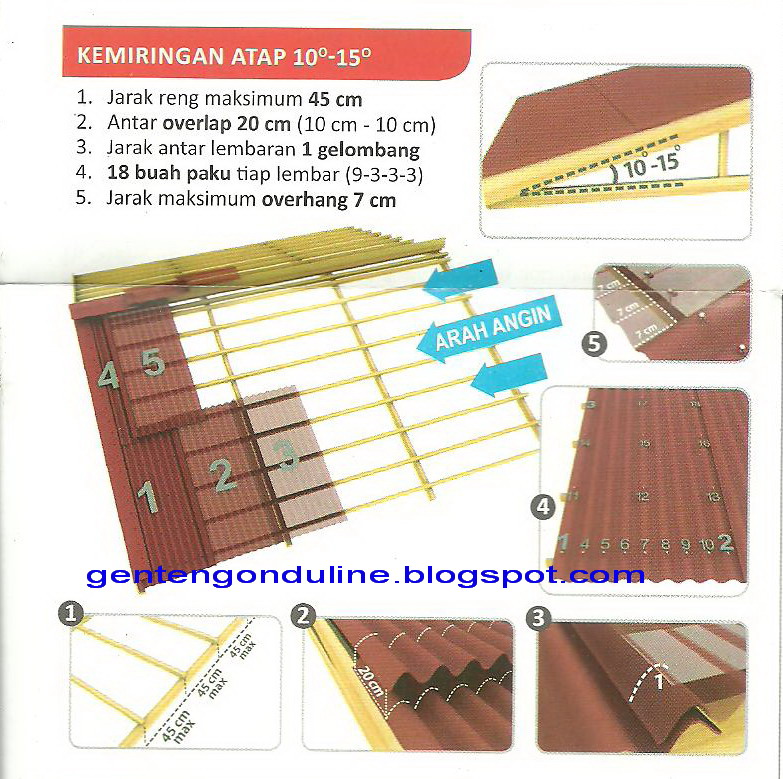

• Крыши с 10-15 градусным уклоном собираются на обрешетку с шагом в 45 см.

• Угол наклона более 15 градусов допускает обрешетку с максимальным шагом – 60 см.

Важно: при сборке кровли должна быть строго соблюдена линейность стыков (и по горизонтали и по вертикали). Прежде чем закрепить лист необходимо убедится, что он лежит ровно по отношению к остальным и только тогда его окончательно закрепить.

Кровля из ондулина не допускает перехлест одновременно четырех листов в одном углу. Чтобы избежать данной ситуации профессионалы советуют начинать второй ряд с половинки листа.

С учетом технических характеристик материала и правил безопасности при монтаже ондулина ходить по покрытию можно только в мягкой обуви, становится исключительно на вершину профиля (не между волнами).

Видео – расчет ондулина для крыши

Добавить комментарий

полезный размер листа с учетом нахлеста, рабочая ширина, стандартная площадь

Содержание:

Особенности изготовления ондулина
Размер листа с учетом нахлеста — полезная ширина
Сильные стороны ондулина

Ондулин, или еврошифер, относится к числу наиболее надежных кровельных материалов. Давайте рассмотрим более подробно, еврошифер — что это, какие преимущества у этого материала. Во время проведения расчетных мероприятий потребуется знание стандартного размера ондулина: это даст возможность избежать недостач или излишков во время укладки кровли.

Особенности изготовления ондулина

Давайте узнаем, из чего состоит ондулин, какие материалы используются при производстве. Свое название ондулиновые листы получили от французской компании «Onduline», которая владеет патентом на данную продукцию. Материал ондулин состоит исключительно из безопасных и экологически чистых компонентов, выгодно отличаясь в этом отношении от традиционного шифера из асбестоцемента.

Для изготовления материала применяется чистая целлюлоза: для ее пропитки используется нефтяной битум и эфирные смолы. Не так давно появилась итальяно-французская разработка «ондувилл». Имея аналогичный с ондулином состав, этот новый материал имитирует керамическую черепицу.

Для производства ондулина применяются следующие операции:

1. Очистка целлюлозы. Из ее состава удаляется мусор и примеси. Затем вещество замачивается в воде, с разведенными в ней пигментами и модификаторами. Полученное сырье называется «пульпа».
2. Обработка пульпы. Технические характеристики ондулина предусматривают обработку на специальном конвейере, где материал прессуют до толщины 3 мм. Высохнув и затвердев, пульпа приобретает специфическую волнистость.
3. Пропитка битумом. Целлюлозную основу площадью 1,9 м2 пропитывают с помощью нефтяного битума.
4. Штабелировка готового материала. В качестве упаковки применяется термоусадочная пленка, оснащенная этикеткой и сопроводительной информацией.

Размер листа с учетом нахлеста — полезная ширина

Очень удобно то, что ондулин всегда выпускается в стандартных размерах. В случае обнаружения отклонений по ширине или длине волнистых листов можно сделать вывод, что скорее всего речь идет о подделке вопросительного качества. Имея на руках информацию о полезном размере листа ондулина, довольно просто провести расчет конечного количества покрытия.

Стандартный размер листа ондулина:

• Рабочая ширина ондулина – 950 мм. Очень удобный размер, чтобы оформить кровлю малой и средней площади.
• Длина – 2000 мм. Круглое число делает расчет материала очень простым.
• Толщина – 3 мм. Допускаются небольшие отклонения по данному параметру.
• Высота волны профиля – 36 мм.
• Вес одного листа – 6 кг. Одного квадратного метра – 4 кг.
• Площадь листа – 1,9 м2.
• Полезная площадь ондулина смарт – 1,6 м2. При этом учтены вертикальные и горизонтальные нахлесты.

Вооружившись информацией об общей площади кровельных скатов, для подсчета количества листов ондулина не потребуется значительные усилия. Все, что нужно – разделить площадь кровли на показатель полезной площади одного листа (1,6). Для компенсации на обрезание к полученной сумме добавляется 15%. Также не следует забывать о корректировке размера листа ондулина с учетом нахлеста: на это влияет угол уклона скатов. В таком случае полезная ширина ондулина будет отличаться от рабочей. При расчете полезной ширины листа ондулина от стандартного показателя отнимается размер бокового нахлеста.

Сильные стороны ондулина

Первоначально функция ондулиновых листов сводилась исключительно к осуществлению быстрого ремонта и заделке протечек на шиферных, черепичных и металлических кровлях. По ходу применения практика показала, что еврошифер вполне пригоден в качестве самостоятельного кровельного материала.

Этому поспособствовали следующие его качества:

1. Малый вес. Без преувеличения можно сказать, что ондулин – наиболее легкий материал для крыши. Это позволяет осуществлять его укладку прямо на старый шифер или профилированный лист без проведения демонтажных мероприятий.
2. Продолжительность службы. Ондулиновая кровля способна безболезненно перенести до 100 заморозок и разморозок, что позволяет производителю давать гарантию на 25 лет. Как показывает практика, еврошифер служит не менее 50 лет.
3. Хорошая прочность. Наличие волнистого профиля позволяет материалу иметь несущую способность в 650 кг/м2. Ему не страшны снеговые нагрузки до 300 кг/м2.
4. Гидрофобность. Ондулин не пропускает и почти не впитывает воду, что позволяет гарантировать надежную защиту стропильной конструкции от намокания.
5. Звукоизоляция. Поверхность еврошифера обладает шумопоглощающими характеристиками. На такой крыше почти неслышен дождь, град или сильный ветер.

Выбирая ондулин в качестве кровельного покрытия, важно учесть тот факт, что этот материал является горючим. Производитель не рекомендует при эксплуатации превышать температурный режим в + 110 градусов, иначе листы начнут деформироваться.

Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

КРОВЕЛЬНЫЙ ЛИСТ ONDULINE CLASSIC

• ОБЗОР
• ОПИСАНИЕ
• ONDULINE CLASSIC ПРИМЕНЕНИЕ
• Гарантия и установка
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ОБЗОР

0 отзывов

УдалитьСравнить

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИК ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИК — это чрезвычайно легкий экологически чистый кровельный лист , который подходит для тропических районов, поскольку не ржавеет и не подвергается коррозии . Кровельные листы ONDULINE CLASSIC очень легкие,

едва 3 кг/м ² , что облегчает их монтаж и экономит затраты на конструкцию. ONDULINE CLASSIC соответствует международным стандартам, касающимся окружающей среды и устойчивого развития y. Они  не содержат асбеста или каких-либо вредных для здоровья компонентов . Они состоят из переработанных материалов, в результате чего получается экологически чистый продукт, соответствующий принципу устойчивости в строительстве.

Цвета

БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ ПО ПРОЕКТУ

Описание

Основные преимущества

Уменьшает шум дождя

Термический комфорт

не ржавеет или не корродирует

Высокий устойчивый к ветру

Упорная устойчивость

с устойчивой к ветру

.0017

Легкий и гибкий

Снижает шум от дождя

Простота транспортировки

Тепловой комфорт

Зеленый продукт

Легкие кровельные листы ONDULINE CLASSIC обеспечивают комфортную жизнь под крышей в любую погоду.

---

КРАСИВАЯ И ФУНКЦИОНАЛЬНАЯ КРЫША

Регулярная волна классического дизайна, проверенная и одобренная во всем мире и в самых суровых климатических условиях. Четыре прекрасных цвета, которые сделают вашу собственность еще более красивой, разнообразной и привлекательной.



ЛЕГКИЙ ВЕС

Кровельный лист ONDULINE CLASSIC очень легкий. Экологически чистый ONDULINE CLASSIC весит всего 3,4 кг//м ²  . Это означает более легкую транспортировку и большую экономию для вас, так как это также помогает снизить общий вес конструкции.



ТЕПЛОВОЙ КОМФОРТ

Эко-кровельный лист ONDULINE CLASSIC на 2°C холоднее, чем фиброцементная черепица толщиной 5 мм. Но не только это, он намного быстрее охлаждается ночью, обеспечивая более прохладную окружающую среду и гораздо более спокойный период сна.

Нет шума, когда дождь

Без шума во время ежедневного душа дождя в Малайзии, снижает дождь на 10-15% (RW = 28 д. Гарантия на гидроизоляцию 15 лет. Пожалуйста, ознакомьтесь с нашим гарантийным документом для получения дополнительной информации.



НЕ РЖАВЕТ / НЕ КОРРОЗИРУЕТСЯ

Легкий кровельный лист ONDULINE CLASSIC не подвержен коррозии, не содержит металлических и железных элементов, что означает, что он не ржавеет, что делает его идеальным решением для тропической погоды.



ВКЛАД В СОЗДАНИЕ УСТОЙЧИВОГО МИРА

Кровельный лист ONDULINE CLASSIC — это экологически чистый продукт, который гарантирует использование более 50 % переработанных материалов в производственном процессе. Выбирая ONDULINE CLASSIC , вы также помогаете сохранить окружающую среду!



КРЫША ВСЕГДА НА МЕСТЕ

Легкий кровельный лист ONDULINE CLASSIC прошел испытания в аэродинамической трубе и выдерживает сильный ветер и ураганы скоростью более 220 км/ч. Вы можете быть уверены, зная, что крыша всегда будет на своем месте, а интерьер вашего имущества защищен!



• Длина: 2000 мм
• Ширина: 950 мм
• Толщина: 3 мм
• Профиль: 10 волн
• Высота волны: 38 мм
• Вес на м ² : 3,4 кг
• Вес листа: 6,4 кг

ONDULINE CLASSIC ДЛЯ ПРИМЕНЕНИЯ

Гарантия и установка

РУКОВОДСТВО ПО УСТАНОВКЕ

СУПЕРПРОСТАЯ УСТАНОВКА

Правильно следуйте указаниям руководства по установке, чтобы обеспечить правильное размещение крышки, отсутствие дефектов и проблем, таких как протечки или просачивание. Гарантия на гидроизоляцию 15 лет.

РУКОВОДСТВО ПО УСТАНОВКЕ

ВИДЕО РУКОВОДСТВО ПО УСТАНОВКЕ
