Стандартные размеры ступеней лестницы: основания расчетов
Лестница – это конструкция, обеспечивающая пеший переход между разными уровнями сооружения. Лестница, независимо от ее расположения, должна быть удобной для передвижения. Поэтому стандартные размеры ступеней лестницы рассчитываются исходя из антропометрических характеристик среднестатистического человека.
Глубина ступени, или проступни, рассчитывается по размеру ступни человека. Обычно это от 200 до 350 мм. Этот размер играет большую роль при движении человека вниз по лестнице. При этом ставя ступню на ступеньку, ее носок свешивается с проступни на 1-1.5 см.
Обратите внимание! Слишком узкая ступенька при движении человека вниз будет вынуждать его смещать центр тяжести ближе к пятке, что повышает риск падения. Слишком широкая ступенька будет неудобна для передвижения, так как не будет ритма движения.
Оптимальные значения расчетов
Формула для расчета оптимального размера ступеней лестницы
Соотношение размера высоты ступени, или высоты подступни, и глубины ступени, или проступни, коррелирует с шагом среднестатистического взрослого человека, который принято считать равным 60-64 см.
Расчет углов
В виде формулы это соотношение выглядит так:
2a+b=65±4 см,
Где a – это оптимальная высота подступня, а b – искомая ширина проступни.
Оптимальной высотой подступня считается 15см. При уменьшении высоты подступня подъем по лестнице удлинится из-за большого количества маленьких шажков, а его увеличение сделает подъем физически сложным, так как придется поднимать ногу и потом вес всего тела на большую высоту.
Для легкого запоминания есть упрощенный вариант этой формулы:
a+b=45±2см
Отсюда получаем, что при оптимальной высоте подступни 15см, ширина проступни будет 30 см. Это считается оптимальным соотношением размеров ступени.
Исходя из этих пропорций, получаем оптимальный угол наклона лестничного марша к горизонтальной поверхности. Сделав элементарные вычисления по теореме Пифагора, получим угол в 30 о.
Средняя длина шага
Таким образом, геометрические параметры удобной и безопасной лестницы будут такие:
- высота подступня – 15см;
- ширина ступени – 30см;
- угол наклона лестницы к горизонтальной поверхности – 30о.
Допустимый диапазон варьирования оптимальных параметров лестницы
Конечно, не всегда возможно придерживаться вышеуказанных параметров. Угол наклона лестницы, от которого зависит соотношение размеров подступни и проступни, может колебаться в пределах от 25одо 35о. Лестница, сделанная в этих рамках наклона к поверхности, будет считаться удобной и безопасной. При увеличении угла наклона больше 45о, лестница будет считаться приставной, а безопасное движение по ней вниз будет возможно только спиной вперед.
Что касается длины ступеней, то они соответствуют ширине лестничного марша. Самыми распространенными лестничными являются подъездные марши, шириной 70см. В помещениях, где предполагаемая плотность движения по лестнице будет высокая, ширину лестничного марша рекомендуют делать большей, до 1.3м, что позволит одновременное движение по лестнице в обоих направлениях. Такая лестница даст возможность свободного переноса по ней габаритных предметов.
Ширина лестницы

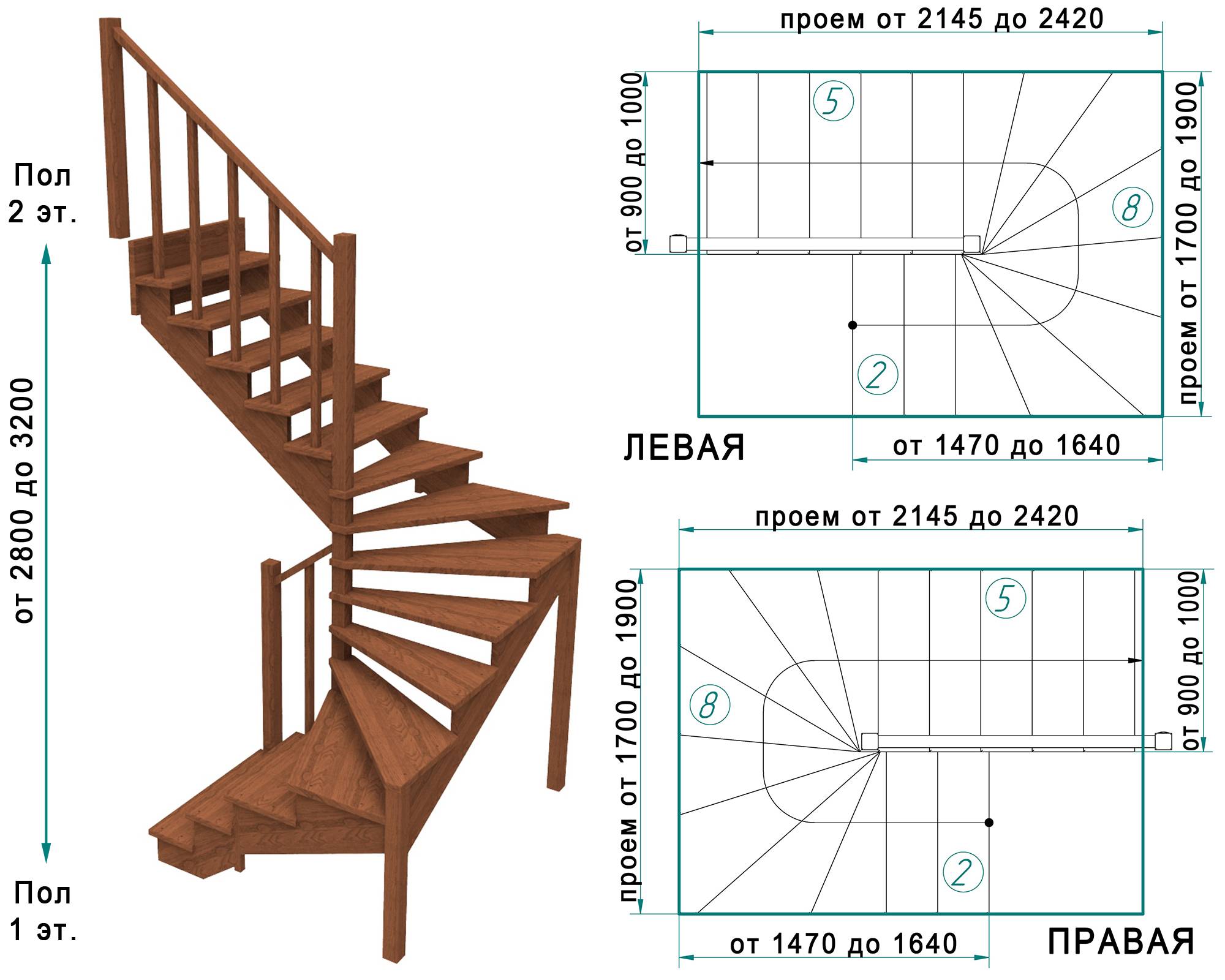

Ступени модульных лестниц могут иметь нестандартные формы и размеры. В данном случае расчет ступеней производится исходя из максимально возможных параметров удобства, которые позволяют конкретные обстоятельства.
Правильно рассчитанное количество ступенек лестницы, правильно выбранный угол наклона лестницы будет главным условием того, что ступеньки лестницы будут соответствовать стандартам удобства и безопасности.
Лестницы-стремянки двухстороннего типа алюминиевые (Krause).
Главная Каталог оборудования Строительное оборудование Лестницы, стремянки, подставки
Лестницы-стремянки двухсторонние алюминиевые
Продажа лестниц, стремянок, подставок, рабочих платформ со склада (СПб, Москва, Челябинск, Казань) от производителя, производство и поставки.
Прайс-листы с ценами на лестницы-стремянки двухсторонние алюминиевые krause запрашивайте в отделе строительного оборудования.
Стремянки двухстороннего типа универсальной серии Monto.
|
||||
| Лестница-стремянка Dopplo. Рабочая высота: 2,20 м — 3,30 м. Ступеней: (от 3 до 8)х2. |
Лестница-стремянка Sepro D (анодированная). Рабочая высота: 2,20 м — 3,30 м. Ступеней: (от 3 до 8)х2. |
|||
|
Стремянки двухстороннего типа профессиональной серии Stabilo. |
||||
| Лестница-стремянка с деревянной площадкой. Рабочая высота: 2,45 м. Ступеней: 4х2. |
Лестница-стремянка двухсторонняя. Рабочая высота: 2,25 м — 4,35 м. Ступеней: (от 3 до 12)х2.  |
|||
| Лестница-стремянка передвижная. Рабочая высота: 2,25 м — 4,35 м. Ступеней: (от 3 до 12)х2. |
Лестница-стремянка двухсторонняя с перекладинами. Рабочая высота: 3,05 м — 6,25 м. Ступеней: (от 6 до 18)х2. |
|||
На лестницы-стремянки двухстороннего типа можно подниматься не выше третьей сверху ступени / перекладины!
УНИВЕРСАЛЬНАЯ СЕРИЯ MONTO.
Лестница-стремянка двухсторонняя Dopplo.Легкая двухсторонняя алюминиевая стремянка, пригодная для выполнения самых разнообразных работ.
|
РАЗМЕРЫ, ВЕС, УПАКОВКА ЛЕСТНИЦ СТРЕМЯНОК АЛЮМИНИЕВЫХ DOPPLO:
| Количество ступеней с платформой | 2 x 3 | 2 x 4 | 2 x 5 | 2 x 6 | 2 x 7 | 2 x 8 |
| Размеры, м | ||||||
A макс. рабочая высота |
2,20 | 2,40 | 2,65 | 2,85 | 3,05 | 3,30 |
| В высота площадки | 0,20 | 0,40 | 0,65 | 0,85 | 1,05 | 1,30 |
| С | 0,70 | 0,90 | 1,15 | 1,40 | 1,60 | 1,85 |
| D | 0,65 | 0,85 | 1,05 | 1,30 | 1,50 | 1,70 |
| Вес, кг | 2,5 | 3,5 | 4,5 | 5,5 | 7,0 | 8,5 |
| Упаковка (B/T/L), м | 0,43/0,16/ 0,70 |
0,45/0,16/ 0,95 |
0,48/0,16/ 1,15 |
0,50/0,16/ 1,40 |
0,52/0,16/ 1,65 |
0,55/0,16/ 1,85 |
| Артикул № | 120328 | 120335 | 120342 | 120359 | 120366 | 120373 |
|
Двухсторонняя лестница-стремянка SePro D с анодированным покрытием.
|
РАЗМЕРЫ, ВЕС, УПАКОВКА ЛЕСТНИЦ СТРЕМЯНОК АЛЮМИНИЕВЫХ SEPRO D:
| Количество ступеней с платформой |
2 x 3 | 2 x 4 | 2 x 5 | 2 x 6 | 2 x 7 | 2 x 8 |
| Размеры, м | ||||||
A макс. рабочая высота |
2,20 | 2,40 | 2,65 | 2,85 | 3,05 | 3,30 |
| В высота площадки | 0,20 | 0,40 | 0,65 | 0,85 | 1,05 | 1,30 |
| С | 0,70 | 0,90 | 1,15 | 1,35 | 1,60 | 1,85 |
| D | 0,65 | 0,85 | 1,05 | 1,30 | 1,50 | 1,70 |
| Вес, кг | 3,2 | 4,5 | 5,2 | 6,5 | 7,8 | 9,2 |
| Упаковка (B/T/L), м | 0,43/0,25/ 0,75 |
0,95 |
0,48/0,25/ 1,20 |
0,51/0,25/ 1,45 |
0,53/0,25/ 1,65 |
0,55/0,25/ 1,90 |
| Артикул № | 125804 | 125811 | 125828 | 125835 | 125842 | 125859 |
ПРОФЕССИОНАЛЬНАЯ СЕРИЯ STABILO.
Двухсторонняя лестница-стремянкас деревянной площадкой.
|
| Количество ступеней с платформой | 2 x 4 |
| Размеры, м | |
A макс. рабочая высота |
2,45 |
| В высота площадки | 0,45 |
| С | 1,00 |
| D | 0,95 |
| Вес, кг | 9,0 |
| Упаковка (B/T/L), м | 0,79/0,18/1,05 |
| Артикул № | 123862 |
Задействование 2 стремянок позволяет получить обширную рабочую платформу. |
||
Двухсторонняя лестница-стремянка.
|
| Количество ступеней, вкл. платформу | 2 x 3 | 2 x 4 | 2 x 5 | 2 x 6 | 2 x 7 | 2 x 8 | 2 x 10 | 2 x 12 |
| Размеры, м | ||||||||
A макс. рабочая высота |
2,25 | 2,50 | 2,70 | 2,95 | 3,20 | 3,40 | 3,90 | 4,35 |
| В высота площадки | 0,25 | 0,50 | 0,70 | 0,95 | 1,20 | 1,40 | 1,90 | 2,35 |
| С | 0,80 | 1,05 | 1,30 | 1,55 | 1,80 | 2,05 | 2,55 | 3,05 |
| D | 0,70 | 0,95 | 1,20 | 1,40 | 1,65 | 1,90 | 2,35 | 2,80 |
| Вес, кг | 4,2 | 5,5 | 6,7 | 8 | 9,3 | 10,5 | 14 | 17,5 |
| Упаковка (B/T/L), м | 0,47/0,18/ 0,80 |
0,50/0,18/ 1,05 |
0,53/0,18/ 1,30 |
0,56/0,18/ 1,55 |
0,59/0,18/ 1,80 |
0,62/0,18/ 2,05 |
0,68/0,18/ 2,55 |
0,73/0,18/ 3,05 |
| Артикул № | 124715 | 124722 | 124739 | 124746 | 124753 | 124760 | 124777 | 124784 |
Передвижная двухсторонняя лестница-стремянка.
|
| Количество ступеней, вкл. платформу | 2 x 3 | 2 x 4 | 2 x 5 | 2 x 6 | 2 x 7 | 2 x 8 | 2 x 10 | 2 x 12 |
| Размеры, м | ||||||||
A макс. рабочая высота |
2,25 | 2,50 | 2,70 | 2,95 | 3,20 | 3,40 | 3,90 | 4,35 |
| В высота площадки | 0,25 | 0,50 | 0,70 | 0,95 | 1,20 | 1,40 | 1,90 | 2,35 |
| С | 0,80 | 1,05 | 1,30 | 1,55 | 1,80 | 2,05 | 2,55 | 3,05 |
| D | 0,70 | 0,95 | 1,20 | 1,40 | 1,65 | 1,90 | 2,35 | 2,80 |
| Вес, кг | 6,5 | 7,7 | 9 | 10,3 | 11,6 | 12,9 | 16,3 | 19,4 |
| Упаковка (B/T/L), м | 0,61/0,20/ 0,80 |
0,64/0,20/ 1,05 |
0,67/0,20/ 1,30 |
0,70/0,20/ 1,55 |
0,73/0,20/ 1,80 |
0,76/0,20/ 2,05 |
0,82/0,20/ 2,55 |
0,86/0,20/ 3,05 |
| Артикул № | 124814 | 124821 | 124838 | 124845 | 124852 | 124869 | 124876 | 124883 |
|
Двухсторонняя лестница-стремянка с перекладинами.
|
Количество ступеней, вкл. платформу |
2 x 6 | 2 x 7 | 2 x 8 | 2 x 10 | 2 x 12 | 2 x 14 | 2 x 16 | 2 x 18 |
| Размеры, м | ||||||||
| A макс. рабочая высота | 3,05 | 3,30 | 3,55 | 4,10 | 4,60 | 5,10 | 5,75 | 6,25 |
| В высота площадки | 1,05 | 1,30 | 1,55 | 2,10 | 2,60 | 3,10 | 3,75 | 4,25 |
| С | 1,80 | 2,05 | 2,35 | 2,90 | 3,45 | 4,05 | 4,60 | 5,15 |
| D | 1,65 | 1,95 | 2,20 | 2,70 | 3,25 | 3,75 | 4,40 | 4,95 |
| Вес, кг | 6,3 | 7,5 | 8,5 | 10,7 | 13,5 | 16,5 | 19,5 | 22,5 |
| Упаковка (B/T/L), м | 0,57/0,14/ 1,80 |
0,59/0,14/ 2,10 |
0,63/0,14/ 2,40 |
0,69/0,14/ 2,95 |
0,70/0,14/ 3,50 |
0,82/0,14/ 4,05 |
0,85/0,14/ 4,60 |
0,91/0,14/ 5,15 |
| Артикул № | 124906 | 124913 | 124920 | 124937 | 124944 | 124951 | 801746 | 801753 |
|
Заказать и купить стремянки алюминиевые двухсторонние Краузе вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
Наверх
Размеры винтовой лестницы — конструкции винтовой лестницы
Технические характеристики:
Отделка винтовой лестницы производства Stairways Inc., 4166 Pinemont Houston, Texas 77018 (1-800-231-0793). Лестница должна поставляться в виде единого целого.
Опыт:
Опыт трех поколений обеспечивает надежную и своевременную поставку выдающегося продукта.
Structural Performance:
Stairways, Inc. винтовые лестницы, отвечающие любым спецификациям. Клиент несет полную ответственность за уведомление нас о строительных нормах или особых требованиях. 9Коды 0005
:
Национальные строительные нормы и правила (BOCA) или Единые строительные нормы и правила требуют минимум 60-дюймовой спирали с 30-градусными ступенями и 4-дюймовым максимальным расстоянием между балясинами. Перед заказом уточните у местного инспектора по строительству требования кода в вашем приложении.
Покрытия и поверхность:
Стандартная грунтовка, цинк-хромированный ингибитор красновато-коричневой ржавчины, черная акриловая эмаль, эпоксидные смолы или горячее цинкование погружением на химически очищенные поверхности.
Код приемлемости:
Мы спроектируем и изготовим лестницы в соответствии с любыми техническими требованиями. Клиент несет полную ответственность за уведомление нас о строительных нормах или особых требованиях.
Материалы и отделка:
Лестницы изготавливаются из различных материалов: стали, алюминия, нержавеющей стали, латуни, бронзы, дуба, сосны, ореха, тика и вишни. Доступные варианты отделки включают: мельницу, полировку, сатинирование или покрытие.
Галерея изображений
Винтовая лестница Подступенки:
** Шаг, соответствующий коду * ПОСАДКА / ВЕРХНИЙ ЭТАЖ
30 Градусный шаг ** 12 Шагов на 360 градусов | Шаг 27 градусов 13,3 шага в 360 градусов | 22 1/2 градуса Шаг 16 шагов На 360 градусов | ||||||
Отделка Высота пола | Количество ступеней/подступенков | Общее вращение | Чистовая высота пола | Количество ступеней/подступенков | Общее вращение | Чистовая высота пола | Количество ступеней/подступенков | Общее вращение |
85″ — 95″ | 9 шагов *10 стояков | 270 | 90″ — 96 дюймов | 11 шагов *12 стояков | 297 | 84″– 91″ | 12 шагов *13 стояков | 270 |
96″ — 104″ | 10 шагов *11 стояков | 300 | 97″ — 104″ | 12 шагов *13 стояков | 324 | 92″ — 98″ | 13 шагов *14 стояков | 292,5 |
105″ — 114″ | 11 шагов *12 стояков | 330 | 105″ — 112″ | 13 шагов *14 стояков | 351 | 99″ — 105″ | 14 шагов *15 стояков | 315 |
115″ — 123″ | 12 шагов *13 стояков | 360 | 113″ — 120″ | 14 шагов *15 стояков | 375 | 106″ — 112″ | 15 шагов *16 стояков | 337,5 |
124″ — 133″ | 13 шагов *14 стояков | 390 | 121″ — 128″ | 15 шагов *16 стояков | 405 | 113″ — 119″ | 16 шагов *17 стояков | 360 |
134″ — 142″ | 14 шагов *15 стояков | 420 | 129–136 дюймов | 16 шагов *17 стояков | 432 | 120″ — 126″ | 17 шагов *18 стояков | 382,5 |
143″ — 152″ | 15 шагов *16 стояков | 450 | 137″ — 144″ | 17 шагов *18 стояков | 459 | 127″ — 133″ | 18 шагов *19 стояков | 405 |
153″ — 161″ | 16 шагов *17 стояков | 480 | 145″ -152″ | 18 шагов *19 стояков | 486 | 134″ — 140″ | 19 шагов *20 стояков | 427,5 |
162″ — 171″ | 17 шагов *18 стояков | 510 | 153″ — 160″ | 19 шагов *20 стояков | 513 | 141–147 дюймов | 20 шагов *21 стояк | 450 |
172″ — 180″ | 18 шагов *19Подступенки | 540 | 161″ — 168″ | 20 шагов *21 стояк | 540 | 148″ — 154″ | 21 Шаг *22 стояка | 472,5 |
Любая степень шага может быть сокращена для специальных
вращения.
Лестницы, соответствующие кодексу, должны
имеют 30-градусные ступени.
Эта таблица ограничена пространством любой высоты ниже
или выше этого графика может быть достигнуто.
Запросить цену
Осмотр лестничных косоур — InterNACHI®
Ник Громицко и Бен Громицко
Присоединяйтесь к обсуждению
лестницы, ступени, лестничные площадки и лестницы. Следующая информация относится к несущему элементу лестницы, который обычно плохо виден и выходит за рамки визуального осмотра дома – косоурам лестницы. Понимание компонентов лестницы, в том числе косоуров, может помочь домашнему инспектору лучше выполнять свою работу.
На изображении ниже показан обрезанный косоур, обычный, но в основном скрытый компонент лестницы с внутренней отделкой.
Стандарты практики инспекции дома
Во время инспекции дома косоуры лестницы обычно закрывают, поэтому их не наблюдают и не проверяют.
В отчете об инспекции дома должны быть указаны в письменной форме дефекты в конкретных системах и компонентах, определенных Стандартами практики инспекции дома, которые инспектор заметил и считает существенными. Домашняя инспекция не выявит всех проблем, которые существуют или когда-либо могли существовать, а только те материальные дефекты, которые инспектор заметил на дату проверки.
Код
Проблемы с конструкционными характеристиками косоуров в жилых зданиях могут привести к проблемам, начиная от растрескивания косметического покрытия и вибраций и заканчивая серьезными структурными разрушениями, которые могут привести к серьезным травмам. Несмотря на эти проблемы, существует много общих эмпирических рекомендаций, но очень мало конкретных предписывающих норм и правил строительства косоуров лестниц с деревянным каркасом в жилых домах.
Лестничные косоуры должны соответствовать общим строительным стандартам, за исключением случаев, когда они изменены местным законодательством.
Международный жилищный кодекс (IRC) и Международный строительный кодекс (IBC) содержат несколько положений, касающихся проектирования и изготовления косоуров лестницы с деревянным каркасом. Большинство положений кодекса описывают минимальные и максимальные размеры для ширины, подъема, длины и высоты по вертикали. Существуют ограниченные ограничения по размеру конструкции внутренней лестницы в жилых домах. Таким образом, это в основном зависит от знаний, опыта и практических правил строителя или подрядчика, которым они следуют в отношении косоуров лестницы.
Лестничный косоур
Лестничный косоур – это конструктивный элемент, устанавливаемый с обеих сторон или в центре лестничного марша, к которому крепятся ступени и подступенки. Основной функцией стрингера является обеспечение каркаса и несущей опоры для проступей и подступенков.
Согласно IRC 2018, R311.7.5, максимальная высота подступенка составляет 7-3/4 дюйма (196 мм). Это измеряется по вертикали между передними кромками соседних ступеней.
Глубина протектора должна быть не менее 10 дюймов (254 мм). См. иллюстрацию выше. Он измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней под прямым углом к передней кромке ступеней. Эти размеры проступи и подступенка напрямую влияют на размер доски стрингера, размеры горловины обрезанного стрингера и количество доски, оставшейся под снятой частью проступи-подступенка. Глубина горловины представляет собой чистую глубину стрингера после того, как ступени вырезаны и удалены, и измеряется от ступени, перпендикулярной нижнему краю стрингера.
Строительный процесс
Лестницы внутри дома часто строят два разных подрядчика. Строители вырезают стрингеры из досок размером 2×12 дюймов или иногда из клееного бруса (LVL), а затем прикрепляют грубые ступени для временного использования во время строительства дома. Позже плотник-отделочник удалит грубые ступени и установит готовые ступени, подступенки, а также внутренние и внешние плинтуса.
Некоторые плотники-отделочники предпочитают убрать всю черновую лестницу и построить лестницу с косоурами, в которой ступени и подступенки установлены и приклеены к фрезерованным пазам закрытых сплошных косоуров. А стрингеры и ступени можно было сделать из досок толщиной 5/4 дюйма из сосны, тополя, дуба или пихты Дугласа. Информация, представленная здесь, касается 2х12-дюймовых стрингеров.
Типы косоуров
Существует два распространенных типа косоуров для лестниц в жилых домах. Первый тип — это обрезанный косоур, иногда называемый открытым или пилообразным косоуром, ступени которого видны, если смотреть со стороны лестницы. Этот стрингер разрезается с измерениями подъема и пробега. Некоторые плотники называют этот тип стрингера кареткой, потому что он обнажает ступени и подступенки. Второй тип — это закрытый стрингер, иногда называемый маршрутизированным, закрытым, коробчатым, цельным или боковым стрингером, чьи ступени находятся между стрингерами. Закрытые лестничные косоуры могут иметь выемки или пазы, в которые можно вставлять проступи и подступенки.
Закрытые косоуры скрывают край ступени. Третий и менее распространенный тип косоуров — это монострингеры, которые действуют больше как большая центрально расположенная балка в так называемой балочной лестнице.
Стрингеры могут изготавливаться из цельного бруса, прессованного пиломатериала, бруса, ЛВЛ, а также из многих других строительных материалов. Стальные и алюминиевые лестницы менее распространены в жилых домах. Доски, ступени лестниц, ограждения и поручни для наружных палуб и лестниц часто изготавливаются из пластиковых композитных материалов.
Другим термином, используемым для стрингера, является каретка. В некоторых источниках стрингер определяется как компонент, закрывающий проступи и подступенки, а каретка — это компонент, открывающий проступи и подступенки. Каретка и стрингер в основном используются взаимозаменяемо.
Шипы представляют собой небольшие куски дерева, которые действуют как небольшие гроссбухи, устанавливаемые под концами ступеней на неразрезанном стрингере.
Лестницы с шипами опасны, если шипы не имеют достаточного размера или прочности и если они не закреплены должным образом. Лестницы с шипами или лестницы с гроссбухом могут быть запрещены в некоторых местах.
Ширина лестницы
Каждый из трех ключевых компонентов, связанных с выходом – выходная дверь, коридоры и лестницы – имеют минимальную ширину. Ширина лестницы может определять количество косоуров, которые должны быть установлены.
Лестницы должны иметь ширину не менее 36 дюймов (914 мм), но есть исключения. Когда в строительных нормах указывается требуемая ширина, это относится к чистой, чистой, пригодной для использования, свободной ширине. Однако в отношении лестниц минимальная ширина относится только к области выше разрешенной высоты поручней и ниже требуемой высоты потолка (IRC 2018, R311.7.1). На высоте перил и ниже необходимая ширина лестницы, включая проступи и площадки, составляет всего 27 дюймов (686 мм), если поручни установлены с каждой стороны, и только 31-1/2 дюйма (800 мм), если есть установлен только один поручень.
Инспекторам не нужно беспокоиться об отделке, стрингерах или других предметах, которые могут быть обнаружены ниже уровня поручня, если они не выходят за пределы выступа поручня. Винтовые лестницы могут иметь ширину до 26 дюймов (660 мм). Итак, в целом типичная лестница имеет ширину 36 дюймов.
Количество косоуров, установленных на лестнице с деревянным каркасом, зависит от минимальной ширины 36 дюймов. Если в конструкции лестницы используются обрезанные косоуры, то требуется не менее трех косоуров. Отрезанные стрингеры должны располагаться на расстоянии не более 18 дюймов от центра. Например, лестница шириной 36 дюймов должна иметь три косоура.
Если ширина лестницы превышает 36 дюймов, необходимо установить четыре косоура. Если лестница шире 36 дюймов (914 мм), можно использовать комбинацию резных и сплошных косоуров, но максимальное расстояние между косоурами должно составлять 18 дюймов (457 мм) по центру. Максимальное расстояние 18 дюймов хорошо подходит для ступеней, изготовленных из двух досок или 5/4-дюймовых досок.
2×12-дюймовые косоуры
Лестничные косоуры с грубым каркасом из массивной древесины часто изготавливаются из пиломатериалов размером 2×10-дюймов или 2×12-дюймов.
Некоторые лестничные косоуры могут быть совмещены с досками 2×4 дюйма для усиления косоуров 2×10 дюймов, у которых под выемкой подступенка остается только 3-1/2 дюйма доски. Низкорослый стрингер также может быть перетянутым, из некачественной древесины, а также может иметь сучки, трещины и другие дефекты, ослабляющие стрингерную доску.
Плотники могут добавить неразрезанную доску без надрезов к наружной стороне обрезанного стрингера, чтобы укрепить его. Обрезанный стрингер значительно слабее закрытого стрингера; поэтому может потребоваться его усиление неразрезанным стрингером или балкой из ЛВЛ.
Пролет косоуров
Длина косоура не должна превышать 13 футов 3 дюйма (4039 мм) для закрытого косоура.
Обрезанные стрингеры не должны превышать 6 футов (1829 мм).
Информацию о пролетах стрингеров см. в Руководстве по строительству деревянных настилов Американского совета по дереву от 2018 года. Если пролет стрингера превышает эти размеры, то необходимо предусмотреть опору (например, коленную стенку), чтобы сократить длину пролета стрингера. Для уменьшения пролета стрингера может быть установлена промежуточная площадка.
Нагрузка
Лестницы должны быть в состоянии адекватно выдерживать динамическую нагрузку. Текущая нагрузка указана как 40 фунтов на квадратный фут для жилых помещений. Отдельные ступени лестниц в домах должны быть рассчитаны на равномерно распределенную временную нагрузку 40 фунтов на квадратный фут, 100 фунтов на квадратный фут для других применений (Таблица IBC 1607.1) или сосредоточенную нагрузку 300 фунтов, действующую на площади 4 квадратных дюйма. , в зависимости от того, что вызывает большее напряжение. (IRC 2018, таблица 301.5).
Вертикальная высота лестницы
IRC 2021, R311.
7.3, гласит, что лестничный марш не должен иметь вертикальный подъем более чем на 12 футов и 7 дюймов (3835 мм или 151 дюйм) между уровнями пола или площадками. В кодексе также указано, что существуют исключения из этого ограничения высоты по вертикали. Это: (а) лестницы, не находящиеся внутри или не обслуживающие здание, крыльцо или палубу; б) лестницы, ведущие на нежилые чердаки; и (c) лестницы, ведущие в подвалы.
IBC 2021, раздел 1011.8, гласит, что лестничный пролет не должен иметь вертикальный подъем более 12 футов (3658 мм или 144 дюймов). Вертикальная высота измеряется от одной поверхности для ходьбы до другой.
В конечном итоге местные органы власти, обладающие юрисдикцией (AHJ), должны применять конкретные положения определенных кодексов. Обычно предпочтение отдается и применяется наиболее ограничительное положение. В тех случаях, когда разные коды (например, IRC и IBC) имеют разные требования для одного и того же конкретного применения (например, высота лестницы по вертикали), приоритет имеют наиболее строгие требования.
Ковровое покрытие
Все размеры лестниц в строительных нормах и правилах не включают ковры, половики и полозья. Лестничные покрытия часто меняются домовладельцами и не включены в кодекс. Важно, чтобы поверхности протектора и приземления были одинаковыми и соответствовали нормам до добавления коврового покрытия.
IRC не требует сплошных подступенков, но в лестничных пролетах любое отверстие подступенка, расположенное на высоте более 30 дюймов над полом ниже, не должно пропускать сферу диаметром 4 дюйма.
Соединения
Важнейшим вопросом при строительстве лестниц с деревянным каркасом является соединение косоуров лестницы с опорной конструкцией, соединенной с лестницей. В пазах в нижней части стрингеров часто имеется упорный блок, планка или отбойная доска для предотвращения движения. Должна поддерживаться полная опора нижней части стрингера. Если это не так, то может развиться структурная трещина.
Верх косоуров лестницы можно прикрепить к конструкции или перемычке лестничной клетки различными способами, и именно здесь может произойти серьезная поломка.
Верх стрингеров мог быть заподлицо с перемычкой. Верхним подступенком может служить напольный или посадочный коллектор. Верхний протектор может быть заподлицо с верхним готовым полом. Некоторые могут использовать фанерную вешалку, гроссбух или гвоздодер. Если верхние части косоуров лестницы опускаются с уровня площадки или пола, то должна быть двойная перемычка или соответствующие компоненты каркаса, к которым будут присоединяться верхние части косоуров. Торцевое прибивание стрингеров через перемычки не рекомендуется из-за возможности их отрыва. Сбрасывание стрингеров без установки опускаемого коллектора может привести к тому, что стрингеры будут иметь неадекватную опору на ободную балку.
Неисправности в соединениях косоуров трапа могут быть внезапными и иметь катастрофические последствия. Есть история пассажиров и пожарных, получивших смертельные ранения в результате обрушения лестниц. Некоторые установщики будут использовать болты с задержкой. Некоторые стрингеры могут быть прибиты только вверху.
Концы стрингеров не должны быть прибиты гвоздями.
Таблица R602.3(1) IRC 2018 г. и таблица 2304.10.1 IBC 2018 г. предлагают спецификации того, как балка соединяется с перемычкой или балкой. Эти положения о соединении не могут применяться непосредственно к косоурам лестницы, но в IRC 2018 г., раздел R311.5.1, говорится: «Крепление не должно выполняться с помощью гвоздей для пальцев ног или гвоздей, подлежащих удалению». Это относится к лестницам, палубам и другим элементам здания. Из-за сложных сил, действующих на набор лестниц, гвозди могут быть вырваны при установке верхней части набора косоуров.
Самый экономичный способ повесить стрингер – использовать металлическую фурнитуру. Должны быть установлены механические соединения с торцевыми подвесками из наклонных пиломатериалов. Они просты в использовании и способны выдерживать усилия соединения. Стрингер должен полностью сидеть или опираться на седло механического соединителя. И правильный тип крепежа должен использоваться с механическим оборудованием.
Для крепления соединителя к каркасу иногда используются шурупы для настила и гипсокартона вместо одобренных крепежных деталей, что является серьезным дефектом.
Надрезы и надрезы
Надрезы на габаритных пиломатериалах для изготовления косоуров (см. иллюстрацию ниже) являются общепринятой практикой, при которой учитывается только глубина древесины под надрезами подступенка как эффективная для сопротивления приложенной нагрузке. Для обрезанных стрингеров следует соблюдать осторожность, чтобы не выйти за пределы выемки. Перерезание насечек в стрингерах является серьезным дефектом.
Завышение насечек в косоуре ступени в месте пересечения проступи с подступенком является частым крупным дефектом, вызванным неквалифицированными или небрежными плотниками. Перерезание ослабляет общую прочность стрингера за счет уменьшения эффективной глубины элемента стрингера. Результирующий проход стрингера не должен быть меньше предписанного прохода, который для 2х12 составляет примерно 5 дюймов.
См. иллюстрацию ниже.
Например, типичный косоур лестницы с деревянным каркасом может иметь 15 подступенков. Каждый подступенок может иметь высоту 7¼ дюймов и длину ступеней 10-1/2 дюйма, но размеры единичного подъема и единичного прогона будут зависеть от общего подъема и общего пролета лестницы. См. иллюстрацию ниже.
Стрингеры обычно вырезаются из досок размером 2×10 дюймов или 2×12 дюймов из ели-сосны-пихты (SPF) или LVL. В результате такой конфигурации эффективная глубина горловины стрингера размером 2×12 дюймов составляет примерно 5 дюймов, а общий размах горизонтального стрингера составляет 12 футов 3 дюйма.
Однородность подступенков и ступеней является фактором безопасности на любом лестничном пролете внутри или снаружи дома. Максимальная разница между самым высоким и самым низким стояком ограничена 3/8 дюйма (9,5 мм). Изменения, превышающие допуск 3/8 дюйма, могут нарушить ритм пользователя лестницы. Наиболее распространенное место для большой разницы между высотой подступенка находится на лестничных площадках.
Монтажнику отделки часто приходится корректировать грубые стрингеры, чтобы соответствовать этому допуску.
Прогиб
Прогиб — это степень изменения формы элемента конструкции при приложении нагрузки. Когда нагрузка вызывает слишком большой прогиб стрингера, компонент может выйти из строя. Структурные системы и элементы должны иметь достаточную жесткость для ограничения прогиба. Пределы прогиба необходимы для комфорта пассажиров и для того, чтобы прогиб конструктивного элемента не вызывал повреждения других компонентов несущей конструкции. Прогиб также помогает уменьшить растрескивание отделки стен (например, трещины гипсокартона в углах возле лестницы).
Прогибание косоуров лестниц обычно игнорируется строителями при обычном жилищном строительстве, но следует применять ограничения по нормам. Критерии прогиба перечислены в таблице 1604.3 IBC 2018 г. и IRC R301.7 2018 г. Согласно этим таблицам, наиболее применимые пределы для косоуров лестницы составляют L/360 для временных нагрузок и L/240 для полных нагрузок.
Что означает L/360, так это то, что если вы знаете критерии нагрузки, указанные в нормах, отклонение динамической нагрузки на этот элемент ограничено 1/360-й частью пролета. Чтобы использовать очень простой пример, балка пола длиной 360 дюймов может прогибаться (провисать) максимум на 1 дюйм.
Второе число – L/240 – это общая нагрузка, представляющая собой сложение динамической и постоянной нагрузок. Если предел прогиба балки перекрытия при динамической нагрузке составляет L/360, то общий предел прогиба нагрузки обычно равен L/240. Это означает, что 360-дюймовая балка пола может иметь полное отклонение нагрузки 1-1/2 дюйма.
Композитный пластик
Для внешней лестницы можно использовать настил из композитного пластика, ступени, ограждения и поручни, которые должны быть установлены в соответствии с местными нормами и инструкциями производителя. Согласно IRC 2018 года, раздел R507.2.2.1, пластиковые композитные настилы, ступени лестниц, ограждения и поручни для наружных настилов или упаковка должны иметь маркировку, указывающую на соответствие стандарту ASTM D7032.
В маркировке должны быть указаны допустимая нагрузка и максимально допустимый пролет. Каждая палубная доска и ступени лестницы, как и древесина, обработанная под давлением/консервантом, должны иметь этикетку.
Этикетки настила должны указывать допустимую нагрузку и пролет. Например, нагрузка 40 фунтов на квадратный фут на пролет 16 дюймов (406 мм) будет обозначена на этикетке как «16/40». Расстояние между стрингерами для пластиковых композитных ступеней может составлять всего 9 дюймов.
Резюме
Домашний инспектор должен осмотреть лестницу, ступени, лестничные площадки и лестничные марши, но большая часть структурных компонентов лестницы с внутренней отделкой скрыта и выходит за рамки проверки дома. Понимание того, как устроена лестница, может помочь домашнему инспектору лучше выполнять свою работу.
Ссылки:
- Американский совет по дереву, Руководство по строительству деревянных настилов в жилых домах, 2018 г.
