Лестница с забежными ступенями своими руками. Как изготовить лестницу с забежными ступенями своими руками. Виды, преимущества, недостатки забежных ступеней, их самостоятельный монтаж.
Если вы при постройке нового дома думаете о том, какой тип лестничной конструкции предпочесть для соединения этажей, то стоит обратить внимание на такой вариант как лестница с забежными ступенями.
Содержание
- Что собой представляют забежные ступени, их преимущества и недостатки
- Что нужно учесть, чтобы сделать конструкцию максимально безопасной
- Как рассчитать забежную лестницу
- Инструменты и материалы, необходимые для изготовления лестницы
- Лестница с забежными ступенями своими руками
Что собой представляют забежные ступени, их преимущества и недостатки
Забежными называются ступени, располагающиеся по кругу, непрерывно. Один их конец, тот, что расположен с внутренней стороны, уже, чем внешний. При повороте лестницы они используются вместо промежуточной площадки.
Лестницы с забежными ступенями бывают двух видов:
- п-образные – такие лестницы поворачивают на 180°;
- г-образные – такие лестницы поворачивают на 90°.
Забежные ступени имеют ряд преимуществ, например:
- занимают меньше места, чем маршевые;
- визуально делают помещение шире;
- имеют эстетичный внешний вид.
К их недостаткам относятся следующие особенности:
- узкий край ступени при подъеме по лестнице вызывает психологический дискомфорт. Кажется, что ногу некуда поставить;
- такие лестницы имеют довольно сложную конструкцию и поэтому для них тяжело производить расчеты;
- не так комфортны в использовании как лестницы с площадками;
- к проектированию такой лестницы нужно подходить с максимальным вниманием и ответственностью, потому что если она будет неправильно сконструирована, то возрастет риск падения и получения серьезных травм.
Что нужно учесть, чтобы сделать конструкцию максимально безопасной
Чтобы свести на нет возможные неприятности от недостатков забежных ступеней, лестницу нужно правильно проектировать, учитывая при ее расчете следующие нюансы:
- глубина внешнего края ступени должна быть не более 400 мм, а внутреннего – не меньше 100 мм;
- середина каждой ступени в глубину должна составлять минимум 200 мм;
- по высоте каждая ступень может занимать от 120 до 220 мм;
- максимальный выступ края проступи должен равняться 40 мм;
- при расчете г-образной лестницы нужно соблюдать следующие формулы:
- для комфортного использования – а (глубина ступени) — в (высота подступенка) = 120 мм;
- для максимальной безопасности – а + в = 460 мм;
- формула шага – 2в + а =620 (600-640) мм.
- при строительстве п-образной лестницы, междумаршевый промежуток не должен быть меньше четвертой части ширины ступенек. В противном случае забежные ступени с внутреннего края будут слишком узкими;
- промежуток между перекрытием и лестничным маршем должен быть минимум 2 м.
Как рассчитать забежную лестницу
Чтобы сделать расчет для п-образной конструкции, нужно действовать следующим образом:
- отметить центр изгиба, совпадающего с радиусом внутренней стороны лестницы;
- вычислить количество забежных ступенек: чем больше их будет, тем комфортнее можно использовать лестницу;
- забежные ступени, фото которых приведено ниже, – с первой по седьмую включительно. Через следующую, восьмую по счету ступень, а точнее через ее начало, прочерчивают линию DE. Прямая АВ разделяет лестницу на две стороны – правую и левую. Середину марша следует обозначить кривой ас, которая соответствует линии движения;
- на линии, обозначающей движение, от АВ откладываем участок, равный половине ширины обычной ступеньки. Таким образом, находим точку 1. От нее проводим отрезок, равный ширине ступени и помечаем точку 2. Действуя по тому же принципу, находим оставшиеся точки с 3-й по 7-ю;
- через точки 1 и А чертим линию, пересекающуюся с DE. Еще одну линию чертим через 2 и А. На линии DE отмечаем точки 1 и 2;
- на линии DE отмеряем промежутки такой же длины как 1-2 и обозначаем их цифрами от 3-х до 7-ми;
- далее точку под номером 3, находящуюся на линии ас соединяем с точкой под номером 3, находящуюся на линии DE. То же самое проделываем с точками 4,5,6,7;
- те же расчеты производятся относительно другой половины лестницы с забежными ступенями.
Таким образом, находим точку 1. От нее проводим отрезок, равный ширине ступени и помечаем точку 2. Действуя по тому же принципу, находим оставшиеся точки с 3-й по 7-ю;Для г-образной конструкции, как и в вышеописанном случае, находят точку А и чертят прямую АС. Расположить ступени можно двумя способами:
- линия АС разделяет угловую ступеньку на две равные части;
- линия АС совпадает с линией стыка двух угловых ступеней.
Если выбран второй вариант, то так же, как и в вышеописанном случае, обозначается линия движения ас.
Далее проводим линию 4В. Из точек 2 и 3 чертим линии, пересекающиеся с АВ, параллельно отрезку В4. Точки, полученные на отрезке АВ, соединяют прямой с соответствующими точками на ас. Эти линии определяют форму поворотных ступеней.
Если линия АС разделяет угловую ступеньку на две равные части, расчет забежных ступеней производится аналогичным образом.
Инструменты и материалы, необходимые для изготовления лестницы
Для самостоятельного изготовления лестницы нужно запастись древесиной хорошего качества.
Конечно, лучшим выбором является темный дуб, но стоит он очень дорого. Также для данной цели отлично подходит клен – его стоимость гораздо меньше, и найти его в нужном количестве не составит труда.
Подсчитать, сколько материала потребуется для лестницы не сложно, для этого нужно знать высоту конструкции, ведь на метр уходит примерно один кубометр древесины.
Помимо дерева следует подготовить:
- электрический лобзик;
- дрель;
- крепеж;
- шуруповерт;
- молоток;
- рулетка.
Лестница с забежными ступенями своими руками
Рассмотрим последовательность изготовления забежной лестницы на примере г-образной конструкции, имеющей длину проема 2 м 29,4 см, ширину – 93 см, высоту перекрытия – 2 м 68, см.
Поворотная лестница имеет два марша: один из восьми ступенек, последняя из которых совпадает с площадкой верхнего этажа, а другой – из двух. Забежных ступеней насчитывается три, с углом поворота 30°.
Для поворотной лестницы из дерева необходимо создать два косоура 5х30х300 см.
Один из них закрепляется на стене, а второй опирается на столб размером 10х10х250 см. Также понадобятся ступеньки 90х30х4 см, поворотная площадка 90х90х4 см, из которой будут изготавливаться поворотные ступени, балясины.
Процесс создания забежной лестницы данной конструкции осуществляется в несколько этапов:
- изготовление косоуров;
- изготовление забежных ступеней;
- сборка лестничной конструкции;
- монтаж перил.
Рассмотри подробно каждый этап. Последовательность изготовления косоуров выглядит следующим образом:
- делаем шаблон в виде прямоугольного треугольника. Его катеты должны равняться высоте и глубине ступени. Чтобы шаблон было удобно использовать, нужно прикрепить его к направляющей рейке. Используя его, делаем разметку будущего косоура и вырезаем его при помощи циркулярной пилы. При этом нельзя забывать, что самая тонкая часть косоура по ширине должна быть не менее 150 мм;
- устанавливаем столб для опоры, заранее выдолбив в нем паз, в который будет вставляться косоур;
- в угол монтируем основу для поворотных ступеней, которая также будет распирать косоур, находящийся возле стены;
- косоуры с верхней стороны прикрепляем металлическими уголками.
Общий вид конструкции после закрепления косоуров должен быть таким:
Устанавливая косоуры необходимо следить за тем, чтобы они находились строго друг напротив друга, иначе ступени не лягут строго горизонтально. При этом ориентироваться надо не на поверхность пола, т.к. она может быть не ровной, а на строительный уровень.
Теперь переходим ко второму этапу изготовления лестницы – вырезанию забежных ступеней:
- для поворота лестницы на 90°понадобится 3 ступени. Их вырезаем из доски 90х90х4 см. Для этого разделяем ее линиями, идущими из одного угла на три сектора;
- вырезав ступени по линиям, подгоняем их длину друг под друга;
- далее лакируем все ступеньки. Лак наносим в три слоя.
На следующем этапе производим сборку лестничной конструкции:
- для закрепления поворотных ступеней в столбе вырезаем пазы, ширина которых должна быть немного меньше толщины доски. Это необходимо, для того, чтобы надежно зафиксировать ступени с внутреннего края лестницы;
- чтобы ступени со стороны стены можно было положить на основу, дорабатываем ее кусочками дерева;
- внутренние стороны забежных ступеней вставляем в подготовленные распилы, предварительно промазав их клеем ПВА, а внешние – прикрепляем саморезами к основе;
- обычные ступеньки закрепляем длинными саморезами;
- для сокрытия выпирающего угла поворотной ступени, лестничный марш расположенный ниже, делаем на тетиве;
- край тетивы обрезаем под углом 90° к полу, чтобы появилась возможность установки входного столба.
Следующий этап – монтаж перил. Последовательность действий такая:
- устанавливаем балясины. Их можно прикрепить к ступенькам саморезами, но если использовать шканты, то конструкция будет гораздо надежнее. В балясине и в ступени проделываем отверстие, немного меньшее, чем шкант, и наполняем ПВА. Отверстия должны высверливаться с максимальной точностью, строго вертикально и по центру балясин, чтобы они заняли правильное положение;
- между первым и последним столбами протягиваем шнур, и по нему на каждой балясине отмечаем угол, под которым будут располагаться перила. После, ориентируясь на разметку, срезаем верхушки стоек. Теперь балясины готовы к установке поручней;
- поручни закрепляем саморезами с потайной головкой.
Двухмаршевая лестница с забежными ступенями (72 фото)
Лестница двухмаршевая метал каркас
Лестница п образная 1640 на 910
Лестница на второй этаж двухмаршевая с забежными ступенями
Маршевая лестница с площадкой
Лестница забежная деревянная 180 чертеж
Двухмаршевая лестница на косоурах
Лестница с забежными ступенями с поворотом на 180
Чертеж лестницы с забежными ступенями на 180 градусов
Лестница калькулятор поворот 90 с забежными ступенями чертеж
Одномаршевая лестница с забежными ступенями
Лестница межэтажная двухмаршевая на чертеже
Лестница между этажами в частном доме
Забежная лестница на мансарду
Лестница на второй этаж 90 градусов с забежными ступенями
Лестница гусиный шаг с забежными ступенями
Лестница поворотная 180° лес-03 универсальная
Схема лестницы на второй этаж 2на2
Лестница с забежными ступенями с поворотом на 180
Лестница п образная 1640 на 910
Лестница п-образная с забежными ступенями проект
Поворотная лестница с забежными ступенями на 90 градусов
Лестница металлокаркас поворотная 180 с забежными ступенями
Лестница на 2 косоурах забежная
Лестница с 6 забежными ступенями
Лестница 180 градусов с забежными ступенями
Чертеж лестницы из дерева с забежными ступенями
Чертеж п образной лестницы на второй этаж 3 метра
Лестница с забежными ступенями
Лестница на мансарду с забежными ступенями
Лестница с забежными ступенями на 180 на второй этаж
Лестница забежная 180
Забежная п образная лестница чертеж
Лестница двухмаршевая 180
Лестница на 2 этаж с поворотом на 90 и забежными ступенями
Лестница п образная 1640 на 910
Лестница на второй этаж с забежными ступенями
Лестница с забежными ступенями на 180 на второй этаж
Двухмаршевая лестница на тетиве
Лестница на чердак в гараже
Двухмаршевая лестница с тремя забежными ступенями
Маршевые лестницы с забежными ступенями 180 градусов
Лестница с забежными ступенями на 180 на второй этаж
Металлическая лестница чертеж тавр
Черновой каркас лестницы
Лестница с поворотной площадкой
Лестница на больцах с поворотом 90 градусов с забежными ступенями
Трехмаршевая лестница 180 градусов
Лестница двухмаршевая лофт
Лестница с 2 забежными ступенями
Лестница двухмаршевая сосна
Лестница на монокосоуре из дерева
Лестница с площадкой
Разрез забежной лестницы чертеж
Лестница на второй этаж трехмаршевая
Лестница с поворотной площадкой
Лестница с забежными ступенями на 180
Лестница лофт монокосоур
Лестница с забежными ступенями монолит
Лестница в проем 2х2м
Перила на поворотной лестнице
Лестница на 2 этаж с забежными ступенями
Забежная лестница 180 второй этаж
Лестница на 180 с забежными ступеньками чертеж
Поворотная деревянная лестница «Фаворит ЛМП-12» правозаходная
Лестница забежная на второй этаж
Лестница на второй этаж с забежными ступенями
Лестница с забежными ступенями в деревянном доме
Забежная лестница чертеж
Лестница на второй этаж двухмаршевая
Создание лестничных замков
Справочный номер: KB-00486
Последнее изменение:
22 июля 2021 г.
Информация в этой статье относится к:
ВОПРОС
В моем плане есть ступени треугольной формы или забежные. Как я могу смоделировать их?
ОТВЕЧАТЬ
Забежные ступеньки — это ступени, расположенные в месте поворота лестницы и более узкие внутри поворота, чем снаружи. Лестница определяется как наматывающее устройство расширяется, чтобы заполнить любые зазоры между боковой стороной лестницы и близлежащими стенами. Намотчики могут быть созданы различными способами:
- Автоматическое создание забежных элементов для L- и U-образных лестниц*
- Создание забежных ступеней вручную с помощью площадок
- Добавление забежных ворот с помощью спецификации лестницы в Home Designer Pro
Автоматическое создание забежных элементов для L- и U-образных лестниц*
*Относится к Home Designer 2021 и более новым версиям программы.
- Выберите в меню Строка > Лестница > L-образная лестница или Строка > Лестница > П-образная лестница .
- В открывшемся диалоговом окне Новая фигурная лестница отметьте Сделать забежные элементы , затем нажмите OK . Это разделит площадку на 2 забежных элемента для L-образной лестницы и 4 забежных элемента для U-образной лестницы.
Примечание. Раздел «П-образная лестница» применяется только при использовании инструмента «П-образная лестница». Его можно не учитывать при создании Г-образных лестниц.
- Разместите лестницу там, где хотите, и тогда вы увидите свою лестницу с забежными ступенями.
Создание забежных ступеней вручную с помощью площадок
- Выберите «Сборка» > «Лестница» > «Прямая лестница» , затем нажмите и перетащите, чтобы создать секцию лестницы с количеством ступеней, ведущих к забежной секции.
- Используя инструмент Прямая лестница , нарисуйте еще одну секцию лестницы от того места, где должен быть верхний конец забежной лестницы, чтобы закончить лестницу.
- Выберите инструмент Build> Stairs> Landing и щелкните, чтобы разместить площадку на плане этажа.
- Выберите площадку и с помощью ромбовидных маркеров редактирования придайте ей форму забежной ступеньки.
- С помощью квадратного маркера редактирования в середине площадки переместите площадку в положение с лестницей. Лестница и площадка должны автоматически соединиться друг с другом, как только они окажутся достаточно близко друг к другу. Продолжайте создавать лестничные площадки, изменять их форму и перемещать в нужное положение, пока не будут завершены все ваши подъемные механизмы.
Добавление забежных ворот с помощью спецификации лестницы в Home Designer Pro
- Выберите Build> Stairs> Straight Stairs , затем нажмите и перетащите, чтобы создать секцию лестницы с количеством ступеней, ведущих к забежной секции.
- Начиная с верхней части лестницы, создайте вторую секцию лестницы, рисуя в том же направлении, что и оригинал. Эта вторая секция станет подмотки, обязательно нарисуйте соответствующее количество ступеней в соответствии с вашими конкретными потребностями.
- Нажмите, чтобы выбрать лестницу, затем нажмите и перетащите самый верхний центральный маркер редактирования, удерживая клавишу Alt на клавиатуре или клавишу Option , если вы работаете на Mac, чтобы создать кривую в секции подъема.
- Используя инструмент Прямая лестница , нарисуйте еще одну секцию лестницы в верхнем конце забежной части, чтобы закончить лестницу.
- Переместите лестницу в угол, в который вы хотите ее поместить, и, выделив ее, нажмите на кнопку Открыть объект инструмент редактирования.
- В открывшемся диалоговом окне «Спецификация лестницы » установите флажок Winders .
- Щелкните OK , чтобы применить изменение, и наматывающие устройства теперь защелкнутся в углу.
Намотчики должны находиться в комнате с допустимым определением комнаты. Вы не можете создавать забежные элементы в области, состоящей только из 2 угловых стен. Если эта конфигурация необходима, окружите область Невидимыми стенами, чтобы определить площадь комнаты.
Статьи по теме
Создание забежных лестниц
Справочный номер: KB-00884
Последнее изменение: 15 июля 2021 г.
Информация в этой статье относится к:
ВОПРОС
Как создать набор из забежных лестниц?
ОТВЕТ
Намотчики могут быть созданы с использованием множества различных методов, в том числе:
- Использование инструментов L-образной или U-образной лестницы
- Использование диалогового окна «Спецификация лестницы»
- Использование размещенных вручную лендингов
Создание забежных ворот с помощью инструментов L-образная и U-образная лестница
- Перейдите к Build> Stairs> L-Shaped Stair или U-Shaped Stair из меню.
- В диалоговом окне Новая фигурная лестница отметьте 9В поле 0037 Сделать забежные элементы укажите любые другие нужные параметры, например Раздельная площадка , если вы создаете U-образную лестницу, затем нажмите OK .
Примечание: Параметры Make Winders и Split Landing доступны только в программе Chief Architect X12 и более новых версиях.
- Щелкните в нужной области плана, чтобы разместить лестницу с забежными ступенями.
Создание забежных ступеней с помощью диалогового окна «Спецификация лестницы»
Забежные элементы, созданные с помощью диалогового окна «Спецификация лестницы», должны создаваться в помещении с надлежащим определением помещения.
С помощью этого метода нельзя создавать забежные элементы в области, состоящей только из 2 угловых стен. Если эта конфигурация необходима, окружите область с помощью инструмента «Разделитель комнаты», чтобы определить площадь комнаты.
- Сначала убедитесь, что используются правильные режимы редактирования и настройки привязки:
- Выберите Edit > Edit Behaviors из меню и убедитесь, что параметр Connect CAD Segments включен. Если вы видите галочку рядом с этим пунктом меню, он включен.
- Выберите Edit> Snap Settings в меню и убедитесь, что Object Snaps включена. Если рядом с этой опцией нет галочки, выберите ее один раз, чтобы включить.
- Выберите Build> Stairs> Draw Stairs , затем нажмите и перетащите, чтобы создать секцию лестницы с количеством ступеней, ведущих к забежной секции. В этом примере создается 7 ступеней.
- Затем создайте второй набор лестниц, привязав нижнюю часть первой ступени к верхней части последней ступени секции, созданной на шаге 2. Нарисуйте количество ступеней, равное количеству забежных ступеней, которые вы нравиться. В этом примере создаются 4 проступи.
- С помощью инструмента «Выбор объектов» нажмите один раз на забежной секции лестницы, чтобы выбрать их.
- Нажмите и удерживайте Alt 9Нажмите клавишу 0038, если вы работаете на компьютере с Windows, или клавишу Control , если вы работаете на Mac, затем нажмите и перетащите маркер редактирования в верхней части секции забежной лестницы в нужном направлении.
Позволяет превратить второй прямой сегмент в криволинейный участок лестницы.
- Затем, снова используя инструмент Draw Stairs , прикрепите секцию лестницы к концу изогнутой секции, чтобы закончить создание лестницы.

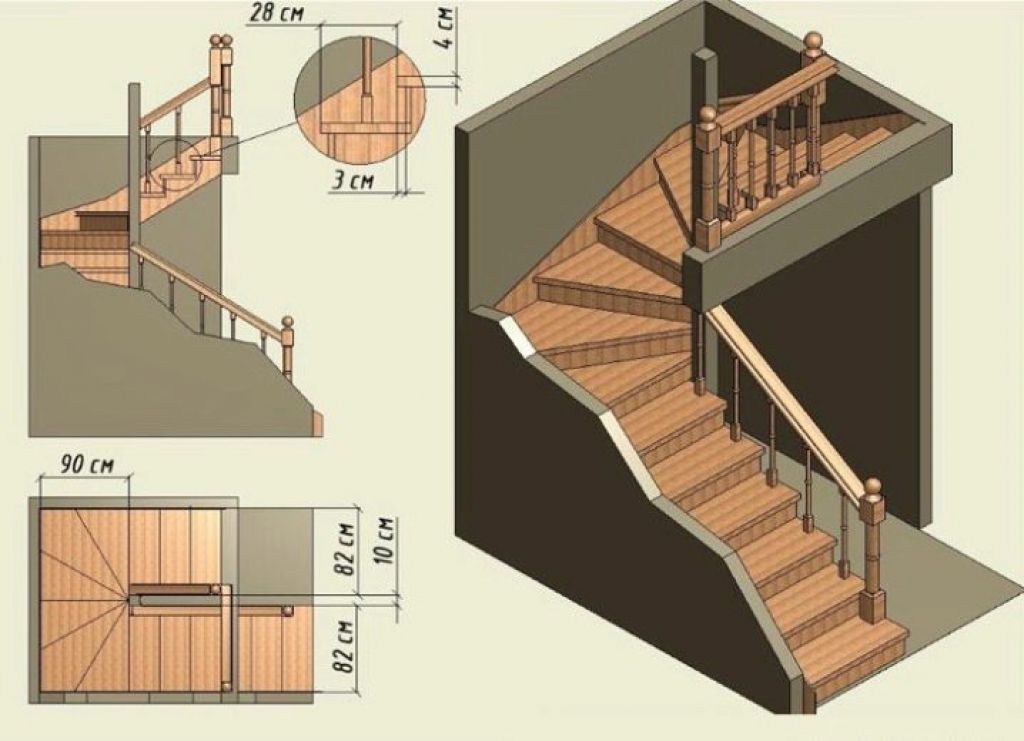

Теперь ваша лестница должна выглядеть примерно так, как на картинке выше.
- Переместите лестницу в нужный угол, затем нажмите кнопку редактирования Открыть объект .
- На панели Общие в открывшемся диалоговом окне Спецификация лестницы установите флажок в поле Winders , расположенном в правом нижнем углу диалогового окна, затем нажмите OK .
Примечание: Вы также можете внести дополнительные изменения в лестницу, пока диалоговое окно спецификации открыто. Чтобы настроить глубину проступи или количество проступей для отдельных секций лестницы, выберите переключатель «Зафиксировать глубину проступи» или «Зафиксировать количество проступей». Чтобы отрегулировать высоту низа, высоту верха или высоту подступенка, снимите флажок «Автоматическая высота».
Теперь будут созданы - Winders, которые будут расширяться в угол, как показано на изображении ниже.
Нарисуйте количество ступеней, равное количеству забежных ступеней, которые вы нравиться. В этом примере создаются 4 проступи.
Для создания забежных ворот с помощью размещенных вручную лестничных площадок
- Перейдите к Build> Stairs> Landing из меню, затем нажмите и перетащите, чтобы создать площадку на плане.
- С помощью инструмента «Выбор объектов» нажмите на площадку и используйте различные маркеры редактирования на каждом краю, чтобы настроить форму по своему вкусу.
- Когда площадка по-прежнему выбрана и имеет желаемую форму, щелкните инструмент редактирования Open Object .
- В диалоговом окне Спецификация лестничной площадки , в котором отображается:
- Отрегулируйте высоту верха .
Если выбран параметр «Автоматическая регулировка высоты» и площадка упирается в верхнюю часть лестницы или другую площадку, верхняя высота площадки автоматически подстраивается под этот компонент.
Если вы хотите указать пользовательское значение высоты верха, снимите флажок Автоматическая настройка высоты .
- Отрегулируйте Толщину .
Если вы хотите указать пользовательское значение толщины, снимите флажок Автоматическая настройка толщины .
- Отрегулируйте высоту верха .
