Разводка электрики в частном доме подразумевает одновременное выполнение нескольких процессов сразу, причем работа происходит при полном отсутствии тока и проверить промежуточный результат невозможно. Поэтому крайне важно доверить разводку электрики квалифицированным мастерам с большим опытом работы.

Компания «Электрознаток» специализируется на проведении электромонтажных работ в Москве и области. У нас работают опытные электрики, имеющие все необходимые допуски. Они ответственно подходят к своему делу, соблюдая технику безопасности, а также действующие нормативы – СНИП, ГОСТ, ПУЭ. У нас выгодная цена на разводку электрики в частном доме и пятилетняя гарантия. Чтобы вызывать мастера для оценки объекта и составления сметы, звоните по телефонам на сайте!

Наши услуги

Прежде, чем начинать работу, наши специалисты составляют план электросети. В нем учитываются все электрические точки и общая нагрузка сети (она нужна для правильного выбора сечения кабеля). После составления проекта специалисты «Электрознатока» приступают к электромонтажу, который может включать такие услуги:

Штробление стен под проводку

Монтаж кабеля

Установку распределительного короба

Подключение УЗО и других
защитных приборов

Обустройство точек питания,
выключателей, розеток

Установку счетчика

Подключение электроприборов
и освещения

Завершающий этап – это пуско-наладочные работы. Мастера тщательно проверяют работоспособность новой электросети и, если находят какие-либо неисправности, сразу же их устраняют. Заказчику сдается полностью готовый, рабочий проект.

Какие требования предъявляются к электромонтажу в доме

Разводка электрики в загородном доме осуществляется специалистами «Электрознатока» с учетом следующих важных нюансов:

контакты проводки подсоединяются исключительно к кабелю защитного заземления;
во влажных помещениях розетки монтируются лишь через устройство защитного отключения;
в санузле и ванной розетки находятся не ближе, чем в 60 см от элементов заземления;
провода прокладываются на расстоянии от коммуникаций, исключительно в горизонтальном или вертикальном положении.

Наши квалифицированные мастера выполняют электромонтаж, строго соблюдая правила безопасности, поэтому мы можем гарантировать надежную и долговечную работу электросети. Стоимость разводки электрики в частном доме будет зависеть от:

Количества этажей

Площади, планировки дома

Объема и сложности работ

Выбранных материалов

Срочности

Специалисты «Электрознатока» проведут электромонтаж на высоком профессиональном уровне и с учетом строительных норм. Мы предусмотрим все нюансы: грамотно рассчитаем нагрузку, поможем подобрать оптимальное оборудование и материалы, которые ее выдержат. Разводка электрики в дачном доме будет выполнена оперативно, качественно и недорого!

цены

Разводка электрики в частном доме	от 45 000 руб
Разработка и согласование проекта (при необходимости)	от 25 000 руб
Монтаж контура заземления (с замером сопротивления)	от 14 000 руб
Выезд инженера	от 500 руб
Консультация в нашем офисе	Бесплатно

бесплатно рассчитать
план проекта

Есть вопросы?

Оставьте свой номер телефона и наш инженер свяжется с Вами в течение 30 минут

Я соглашаюсь на обработку персональных данных

Спасибо!

Ваши данные успешно отправлены.

Отзывы

показывать все
Только Физические лица
Только Юридические лица

Фирма «СД ИНДАСТРИЗ ГМБХ»

Мы, сотрудники «СД ИНДАСТРИЗ ГМБХ», благодарны компании «ЭлектроЗнаток» за спасение наших электросетей! Специалисты приехали на адрес нашей фирмы после первого же звонка и выяснили, почему у нас происходили регулярные перебои. Не успели оглянуться, как профессионалы вытащили нас из проблемной ситуации, и теперь мы наслаждаемся исправной работой электрики в нашем здании. Спасибо огромное сотрудникам компании за заботу о клиенте и честно сдержанное слово! Желаем Вам успехов в ответственной работе!

Автодело 24

Нам понадобилась помощь опытных специалистов, и как мы рады, что обратились именно в компанию «ЭлектроЗнаток»! Профессионалы сработали быстро, чисто и качественно, как и обещали. Проблемы с электрикой как не бывало – за это команда «Автодело 24» выражает Вам большую благодарность!

Теперь по таким вопросам будем звонить только Вашим электрикам. Желаем всего доброго и удачи в достижении поставленных целей!

ООО «Джоб-казино»

ООО «Джоб-казино» выражает искреннюю благодарность сотрудникам команды «ЭлектроЗнаток» за то, что помогли найти выход из нашей нелёгкой ситуации! В здании стали потихоньку выходить из строя все электрические оборудования, но никто не знал, в чём дело, пока не приехали специалисты. Электрики в два счёта решили эту проблему, и с тех пор у нас всё работает исправно. Большое спасибо Вам за трудолюбие и ответственность! Будем сотрудничать и впредь.

ООО «Мой Путь»

Руководство и сотрудники ООО «Мой Путь» благодарят команду «ЭлектроЗнаток» за отлично выполненную задачу! Электрики отремонтировали все электрооборудования и розетки в нашем офисном помещении. Работа была проведена быстро и слажено, поэтому у нас не осталось никаких сомнений в профессионализме электрознатоков. Надеемся на продолжение плодотворного сотрудничества и желаем успехов команде специалистов!

ООО “Диджитал Трейд”

Компания ООО “Диджитал Трейд”

Вся команда ООО «Диджитал Трейд» рада, что обратилась за помощью именно к Вам! Специалисты «Электрознаток» произвели демонтаж старых и монтаж новых кабелей электросети, и тем самым разом избавили нас от кучи проблем.

Теперь на рабочем месте стало находиться ещё приятнее и безопаснее – всё благодаря Вам! Рекомендуем обращаться за помощью к этой команде и не сомневаться в качестве оказываемых услуг.

АНО «Экспертный центр «Ника»

АНО “Экспертный центр “Ника”

АНО «Экспертный центр «Ника» выражает свою благодарность команде Электро Знаток за высокое качество и профессионализм по проведению полного комплекса электромонтажных работ в офисе нашей компании. Работа выполнена на высоком уровне и вызывает положительный отклик. Отмечая высокий профессионализм сотрудников компании Электро Знаток, качество и сжатые сроки выполнения работ, ответственность и надежность в партнерских отношениях, мы надеемся, что в дальнейшем наше с Вами сотрудничество будет столь же успешно и плодотворно.

Бардаков
Игорь Альбертович

Языковой клуб «KeepinTouch»

Языковой клуб «KeepinTouch» выражает благодарность компании Электро Знаток за проделанную работу по проведению внутренних электрических сетей в нашем языковом клубе в г. Подольске. Работа была выполнена оперативно и в оговоренные сроки, от проектирования и закупки оборудования, до монтажа и обучения ответственного лица. Желаем покорения новых профессиональных вершим всей команде Электро Знатка.

Требин Александр Викторович

ООО “Промкарго”

Уважаемый Виталий Николаевич, Компания ООО «ПРОМКАРГО», в лице Генерального директора Требина Александра Викторовича благодарит Вас лично и весь коллектив компании Электро Знаток за профессиональную и качественную работу выполненную в срок.

Желаем Вашему коллективу счастливых клиентов и бесконечное множество новых и интересных проектов!

Жаров
Павел Андреевич

Агенство “SEOSEOSEO”

Команда SEOSEOSEO из Московского офиса выражает благодарность компании «ЭлектроЗнаток» за качественно выполненную работу по проведению электрики. Нам было необходимо переделать под свои нужды сети в старинном доме и знатоки справились на «отлично» 🙂 Сделали расчёт, закупили все материалы и сами привезли, работали на выходных, убрали за собой весь мусор — в понедельник уже был готовый офис с новой электрикой.

Желаем успехов и процветания!

Полицин Иван

Раньше я боялся и думать о том, как это долго и непросто будет, проводить проводку у себя в гараже – ну и напрасно! Решился обратиться в компанию «Электрознаток», и проблемы, как не бывало. Опытные и квалифицированные ребята оперативно произвели монтаж и подключили электросеть в моём гараже. Всё идеально работает – спасибо и успехов вам!

Семина Ирина

Понадобилась прокладка электрики в частном доме. Не скрою, очень боялись нарваться на неопытных специалистов, однако, этого не произошло. Квалифицированные ребята компании «Электрознаток» сразу внушили доверие своими целенаправленными действиями: они первым делом составили подробную схему разводки проводки в нашем доме. Дальше всё пошло как нельзя лучше – специалисты за короткий срок проложили электропроводку и даже провели диагностику. Спасибо большое «электрознатокам» за оправданное доверие!

Максимова Анна

Во время ремонта нужно было заменить некоторые розетки в квартире и провести новые провода. Большое спасибо мастерам, которые сделали все очень быстро и качественно. Все работает, никаких поломок нет! И цена была приемлемой, полностью соответствует качеству работы.

Лебедев Артем

На даче были ужасные проблемы с проводкой и розетками! Все разваливалось, постоянно вылетали пробки. Решили обратиться в Электрознаток, остались очень довольны. Все починили довольно быстро и за приемлемые деньги. Заменили проводку в доме, установили новые розетки и счетчик. Сейчас все хорошо работает, пока что без нареканий.

Салон красоты

Для открытия салона красоты срочно требовался монтаж проводки с нуля. Все было сделано четко, по всем этапам, от составления проекта до монтажа. Спасибо.

Антон Вешкен, управляющий директор

Кофейня в городе Серпухов

Воспользовались услугами компании Электрознаток для нашей кофейни. В помещении была очень странно сделанная проводка и было мало розеток, но мастера установили больше новых розеток, поправили старые провода, сделали выключатели. Все было очень быстро и качественно. Желаем коллегам успехов и развития!

Разводка системы электрики в доме

Профессиональная разводка системы электрики в деревянном доме

Качественный и компетентный монтаж электропроводки в частном доме – это безопасность каждого жильца.

В особенности вопросы в отношении электропроводки касаются деревянных частных домов, возведенных из клееного бруса. Это обусловлено тем фактором, что в таких жилых домах электропроводка является неотъемлемой частью проекта здания.

Следовательно, все розетки и выключатели системы электрики в деревянном доме из клееного бруса проектируются на этапе создания проекта жилой конструкции. По окончанию строительства будет невозможно установить дополнительную розетку со скрытой проводкой. Конечно, бывают случаи когда нужно добавить отдельную розетку рядом с уже имеющейся и это возможно, но в этом случае скрыть кабель также не получиться при проведении разводки электричества в доме.

В домах из камня сделать разводку электрики возможно на любом этапе строительства, как и в стандартных квартирах.

Устанавливать коробки или штробить стены можно даже после окончания возведения загородного дома. Однако, важно помнить, что если монтаж электропроводки осуществляется после проведения внутренних отделочных работ, то потребуются восстановительные мероприятия.

Также важно помнить, что в домах из керамических блоков штробление под электро проводку и сверление стен для установки механизмов выполняется после черновых отделочных работ.

Штробить стену необходимо на определенной глубине, что приводит к необходимости проведения ремонтных или косметических работ внутри конструкции. Квалифицированные инженеры из АПС ДСК выполняют обширное количество мероприятий, связанных с проведением электропроводки, в частных домах различного типа.

Грамотный подход исключает какие-либо риски возникновения пожароопасной ситуации в помещениях.

Инженеры напоминают клиентам

В строениях из камня проводка может быть проведена на любом этапе строительства, а в домах из клееного бруса является неотъемлемой частью проекта общей конструкции, о которой необходимо задуматься на этапе проектирования дома.

Материалы для разводки системы электрики в домах

В ходе выполнения работ по разводке электропроводки мы используем следующие материалы:

вводные распределительные щиты АВВ производства Англии;
группу защитной автоматики Legrand;
выключатели и розетки европейского производства;
безопасный провод NYM и многие другие элементы.

Безопасный провод NYM соответствующий ГОСТ – это специализированное изделие немецкого производства. Предназначается для распределения и передачи энергии внутри помещения с переменным напряжением до 0,66 кВт частотой не более 50 Гц. Провод используется в домах, возведенных из камня и клееного бруса в связи с тем, что соответствует первому классу защиты электробезопасности. Он может быть проложен как в бетонных, так и в деревянных конструкциях.

При необходимости прокладка может быть осуществлена непосредственно в трубах, изогнутых каналах и прочих труднодоступных местах. Несмотря на обширное количество преимуществ, особенностей такого провода, не рекомендуется прокладывать его в земле.

Обращаясь к профессионалам, можно исключить риск неприятных ситуаций, и при этом осуществить разводку электропроводки на безупречном уровне с высокой безопасностью.

Что нужно знать об электричестве в частном доме

Оглавление

В связи с необходимостью обеспечения жилья электроэнергией внутри помещения необходимо организовать электрическую сеть. Для этого прокладывается электропроводка и другие элементы для подключения, коммутации и освещения жилого помещения. Так как эта процедура не требует специальной подготовки, ее может выполнить любой желающий самостоятельно. Но сначала нужно разобраться, как монтируется электропроводка в доме своими руками, из каких этапов она состоит, и что нужно учесть. Особенно сейчас растет спрос на эту профессию, о чем свидетельствует популярность среди студентов службы помощи с академическими заданиями — https://eduboard.com/service/term-papers-writing-service по рефератам с работами на тему электрик.

Этапы монтажа электропроводки в доме

Весь процесс можно условно разделить на несколько этапов, последовательность которых позволит получить качественный результат и сэкономить время на выполнение соответствующих работ. Различают такие этапы монтажа:

Определение способа прокладки – наружная или наружная прокладка кабеля;
Составление схемы электроснабжения помещения;
Перенос составленной схемы непосредственно на стены;
Расчет сечения электропроводки;
Подбор наиболее подходящих элементов и материалов для монтажа;
Подготовительные работы по обработке стен и других конструкций к монтажу электропроводки, монтажу осветительных групп, автоматических защит и др. ;
Непосредственно монтажные работы;
Получение разрешения энергоснабжающей организации на подключение к ее сетям, при необходимости формирование новой точки подключения (при замене электропроводки на новую данная процедура не требуется).

Теперь подробнее рассмотрим каждый из этапов на практике.

Какой путь выбрать?

Из существующих вариантов прокладки кабельных трасс существует два способа монтажа по отношению к проводам – внутренняя и внешняя проводка. Внутренняя проводка подразумевает, что кабельные линии проходят внутри стен. Наружная электропроводка устанавливается на стены снаружи, при этом она может осуществляться как проводами, так и посредством защиты кабеля от механических повреждений.

Как создать электрическую схему?

Схема подключения помогает определить места установки розеток, выключателей, светильников и линий электропроводки. Поэтому при ее составлении нужно учитывать схему разводки электроприборов в доме. Например, для домашней проводки актуальным будет расположение розеток возле телевизора, электроплиты, кровати и т.д.

Существуют двухмерные и трехмерные схемы подключения. Первый вариант самый простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жильца и на его копии отметьте точки подключения и количество розеток для каждой комнаты, распределительных коробок, проводов, выключателей и линий электропроводки.

Трехмерная модель — гораздо более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (разбивают стены, выполняют электропроводку и другие электромонтажные работы).

Разметка по месту

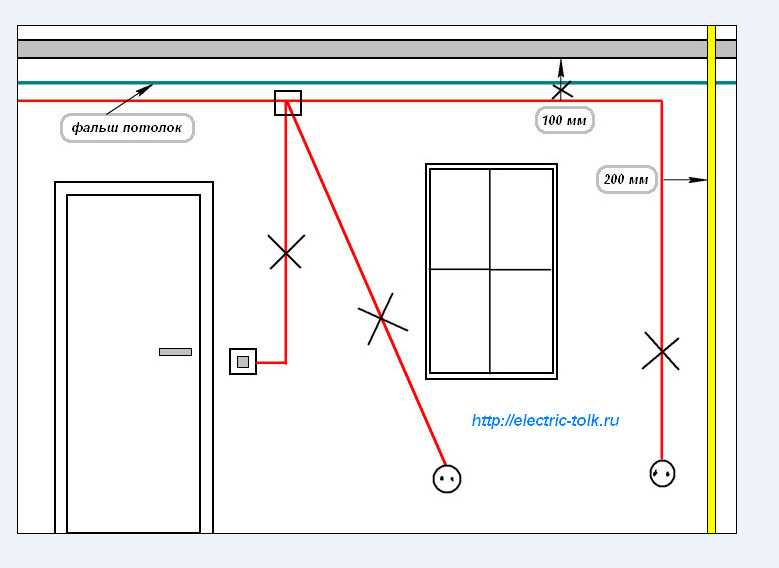

Для переноса данных схемы электропроводки на существующую стеновую конструкцию необходимо использовать измерительные инструменты (рулетка, уголок и т.п.), уровень, нитки и карандаш. Для этого отводится необходимое расстояние, согласно расстояниям, указанным на схеме, и наносятся соответствующие отметки на строительные конструкции (стены или потолок).

Разметку можно делать мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечить хорошую видимость и отсутствие лишних деталей. При наличии лазерного уровня эта процедура значительно упрощается.

Профессия электрика сейчас популярна среди молодых студентов. Службы поддержки диссертаций утверждают, что они становятся более популярными, чем когда-либо прежде. Поэтому по возможности привлекайте к этому делу молодых членов вашей семьи.

Какие элементы нужно выбрать?

Конструктивно электропроводка в доме может включать ряд элементов:

Провода — для прокладки в доме. В некоторых ситуациях для электропроводки можно использовать и алюминиевые провода. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по проводке, прибавляют мощность электроприборов, которые можно подключать, и к запасу прочности прибавляют 20-30%. На основании этого подбирается соответствующий участок вены. Сопротивление изоляции должно соответствовать характеристикам помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как они используются больше расчетной длины провода в точках подключения или вывода, а запас должен обеспечивать возможность переподключения.

Коробки соединительные предназначены для соединения различных участков электропроводки, разделения и разводки электросетей. Они делятся на модели наружного и внутреннего размещения, которые подбираются в соответствии с проектом. В зависимости от сечения проводов подбираются коробки с соответствующими размерами отверстий.

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышкой, размером отверстия и т. д. Также разные модели могут быть предназначены для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь исполнение с одной, двумя или тремя клавишами, поворотным механизмом или датчиком. Следует отметить, что некоторые выключатели оснащены делителем напряжения, что может повлиять на работу осветительных приборов.

Приборы осветительные — реализуются светильниками, люстрами, прожекторами, бра и др. Большое разнообразие обеспечивает выбор для установки в различных помещениях. По назначению можно выделить мощные осветительные приборы, маломощные, для ванной, кухни и т. д.

Устройства защитного отключения представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой проводки в доме от короткого замыкания и пожара с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать от поломки.

Приборы учета – контроль потребления электроэнергии. Их установка требуется при подключении нового электричества или если это предусмотрено проектом. По количеству фаз электросчетчики могут подключаться к трехфазной или однофазной сети.

Защитное заземление – должно быть предусмотрено для всех потребителей напряжением более 42 В. В связи с этим при присоединении новой проводки необходимо наличие контура заземления, к которому подключается заземляющий проводник от всех потребителей.

Кабель-каналы необходимы для наружного монтажа электропроводки, по материалу изготовления могут быть пластиковыми или металлическими коробами. По размерам выбирают такой вариант, чтобы при прокладке проводов в них можно было свободно разместить все необходимые жилы. Конструктивно они могут иметь перфорацию для охлаждения или изготавливаться цельными.

Электропроводка в частном доме

Электричество дело серьезное и ответственное. Если вы собираетесь делать всю работу самостоятельно, то делать все нужно очень аккуратно и старательно. Правильная электропроводка в частном доме – залог безопасности, ведь по статистике 70% пожаров происходит из-за неисправности электропроводки. Если вы не уверены в своих силах, лучше доверить работу специалистам, только проверенным.

Электропроводку в частном доме можно сделать своими руками

Содержание статьи

1 План мероприятий
2 Сколько фаз
3 Планирование и получение проекта
- 3. 1 Определение суммарной мощности
- 3.2 Разбивка потребителей на группы 900 12
- 3.3 Где разместить экран
4 Выбор кабелей и аксессуаров
- 4.1 Выбор кабелей
  - 4.1.1 Определение сечения жил
  - 4.1.2 Выбор типа оболочки
- 4.2 Выбор розеток и выключателей
5 Проводка своими руками
- 5.1 Способы подключения проводов

План действий

Электропроводка в частном доме делается до начала отделочных работ. Коробка дома выбита, стены и крыша готовы – пора приступать к работе. Последовательность действий следующая:

Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности проектируемого оборудования, подача документов и получение проекта. Тут надо сказать, что далеко не всегда в технических условиях будет определена заявленная вами мощность, скорее всего будет выделено не более 5кВт.
Подбор узлов и комплектующих, закупка счетчика, станков, кабелей и т. п.
Ввод электрики со столба в дом . Осуществляется специализированной организацией, нужно определиться с типом – воздушный или подземный, установить вводной автомат и счетчик в нужном месте.
Установить щит, провести электричество в дом.
Прокладка кабелей внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
Тестирование системы и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть нюансы и особенности, но начинать нужно с получения технических условий на подключение к электросети и проекта. Для этого необходимо определиться с типом ввода и планируемой потребляемой мощностью. Необходимо помнить, что подготовка документов может занять полгода, поэтому подавать их лучше еще до начала строительства: на выполнение технических условий дается два года. За это время вы наверняка успеете выбить стену, на которую можно поставить пулемет и счетчик.

Сколько фаз

В частный дом можно подать однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления частного дома для однофазной сети максимальное потребление для дома может составлять 10-15 кВт, для трехфазной – 15 кВт.

Трехфазный ввод нужен только при необходимости подключения мощного оборудования, работающего от сети 380 В

Так какая разница? Дело в том, что к трехфазной сети можно напрямую подключать мощные электроприборы – электроплиты или отопительные котлы, печи и тому подобное. Однако требования к вводу и разводке сети 380 В гораздо строже: чем выше напряжение, тем больше вероятность получить серьезную травму. Поэтому, если ваш дом не более 100 квадратных метров, и вы не думаете его отапливать электричеством, лучше проводите 220 В.

Планирование и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Вы берете план дома в масштабе, и рисуете, где будет располагаться техника, прикидываете, где разместить розетки и выключатели. При этом необходимо учитывать, где какая крупногабаритная мебель будет стоять, а куда ее можно будет переставить, чтобы не точечно в этих зонах располагать розетки и выключатели.

На плане вам нужно будет нанести все осветительные приборы: люстры, бра, торшеры, светильники. Кому-то потребуются выключатели, кому-то розетки. Затем нужно будет выяснить, какие устройства в каждой комнате нужно будет включить. Например, на кухне много техники, которая работает постоянно. Обязательно нужны розетки. Также есть техника, которая периодически включается. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас также должна получиться аналогичная схема.

Определение общей мощности

Приблизительно решив, какое оборудование будет в вашем доме, суммируйте его мощность. Среднюю мощность можно взять из таблицы: оборудования, наверное, еще нет. Более того, там, где это возможно, учитывайте пусковые нагрузки (они гораздо выше). К найденному количеству прибавьте около 20% запаса. Получится необходимая мощность. Вы указываете ее в 9Подано 0163 бумаги для получения разрешения на подключение электричества к участку. Если вам дадут заявленную силу, вам крупно повезет, но надеяться на нее не стоит. Скорее всего, вам придется вложиться в стандартные 5 кВт — самый распространенный лимит электроэнергии для частного дома.

Средние значения мощности приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — светильники, прожекторы, выключатели, розетки — разбиты на группы. Электрика выведена отдельной веткой по осветительным приборам. Обычно достаточно одного, но это не правило, может быть удобнее или целесообразнее сделать два ответвления — на каждое крыло дома или на каждый этаж — в зависимости от типа и конфигурации здания. В отдельную группу выделяется освещение цокольного этажа, подсобных помещений, а также свет на улице.

Затем они делятся на группы розеток. Сколько можно «посадить» на одну проволоку — зависит от диаметра используемой проволоки, но не очень — три-пять, не больше. Для подключения каждого мощного устройства лучше выделить отдельную линию питания: это и надежнее с точки зрения пожарной безопасности, и поспособствует более длительной работе устройств.

В итоге на кухню может выходить от трех до семи линий — здесь и оборудование самое мощное: для электрокотла отдельные линии нужны безусловно. Холодильник, микроволновую печь, электрическую духовку, стиральную машину тоже лучше «поставить» отдельно. В одну линию можно включить менее мощный блендер, кухонный комбайн и т.п.

Проектирование электропроводки в частном доме: считаем количество групп и планируем, что куда подключать

Комнаты обычно идут по двум-четырем линиям: в современном доме и в любой комнате есть к чему подключать энергосистема. Одна линия пойдет на освещение. Во втором будут розетки, к которым нужно будет включать компьютер, роутер, телевизор, зарядное устройство для телефона. Все они не очень мощные и могут быть объединены в одну группу. Если вы планируете установить кондиционер или включить электронагреватель, вам потребуются отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две-три: это для всех осветительных приборов, вторая для улицы и третья для всех внутренних розеток. В общем, количество групп дело индивидуальное и больше всего зависит от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на щите в доме: к полученному количеству групп прибавляешь две-четыре для развития ( вдруг вы забыли что-то важное, или вам нужно будет включить что-то мощное, разделить слишком большую или далеко отстоящую группу на две и т.д.). Количество групп подбирается распределительной коробкой и количеством автоматов в ней: на каждую группу свой автомат. Если частный дом большой — в несколько этажей, есть смысл поставить на каждый этаж более мощные автоматы, а подключить групповые машины им.

Куда ставить щиток

Место установки электрощита стандартами не нормируется. Есть только ограничения по удалению от трубопроводов, оно должно быть на расстоянии не менее 1 метра. Учитываются любые трубы: водопровод, отопление, канализация, внутренние водостоки, газопроводы и даже счетчики газа.

Ограничений по помещениям нет. Многие ставят щит в котельной: так как это техническое помещение, то здесь разумно собрать все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее разместить щит возле входной двери. Если класс защиты соответствует требованиям, претензий быть не должно.

Подбор кабелей и аксессуаров

Стандартная на сегодняшний день схема электропроводки для частного дома включает два автомата. Один — входной — устанавливается перед счетчиком, как правило, на улице. Он и счетчик будут опломбированы при вводе в эксплуатацию. Второй автомат УЗО ставится в доме перед щитом. Ток срабатывания (отключения) этих устройств подбирается таким образом, чтобы автомат, установленный в доме, выключался первым (его значение тока несколько меньше). Тогда в случае аварийной операции не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: различных групп может быть много

Если расчетная нагрузка менее 15 кВт, схема стандартная — УЗО + автомат, счетчик и дальнейшее разделение на группы. При большей потребляемой мощности потребуется установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети требуют установить на улице счетчик и автомат. Законодательно это требование не подтверждено, просто электросервису проще контролировать потребление. Хочешь — можешь бороться, если нет — выбирай счетчик и автомат в корпусе с повышенной пылевлагозащищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно цена будет ниже.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. Их теплоизоляция как минимум в два раза лучше, а потому и требования к укладке не такие строгие, и пользоваться ими безопаснее. Всю внутреннюю проводку в частном доме нужно делать с защитным заземлением. Раньше таких требований не было, а сейчас многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Поэтому кабель должен быть трехжильным.

В электрических кабелях жилы выполнены из меди или алюминия. Алюминий хоть и дешевле, но используется реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке в частном доме и отсутствии опыта это может стать проблемой. Кроме того, в деревянных домах внутри его вообще нельзя использовать.

Определение сечения жил

Определившись с материалом, можно выбрать диаметр жил кабеля. Это делается в зависимости от планируемой нагрузки на линию по таблице.

Расчет электропроводки — выбор сечения кабеля осуществляется по данной таблице

Сечение жилы выбирают по току или по мощности всех потребителей, подключаемых к одному автомату. Здесь снова пригодится план электрификации дома, где вы нарисовали группы потребителей. Учитывайте сумму токов или мощностей всех приборов и выбирайте из таблицы нужное сечение проводников.

Как пользоваться таблицей? Если вы решили прокладывать медные провода, входное напряжение 220 В, то левая его часть, соответствующий столбец, подходит для внутренней разводки. Будет сравниваться найденная мощность всех подключенных к группе потребителей (ее проще найти и рассчитать). В той части, где речь идет о медных проводах, проложенных в лотках, пустотах, каналах, в графе «220 В» найдите ближайшее большее значение. По этой строке двигайтесь вправо до графы «Сечение, кв. мм». указанное здесь число и будет требуемым размером жил.Из проводников такого диаметра необходимо будет сделать электропроводку от автомата к розеткам или выключателям.

Чтобы не запутаться при расчете и укладке, жилы одного диаметра отметьте на плане определенным цветом (запишите, чтобы не забыть, каким цветом вы что обозначали). После того, как диаметр определен для всех групп потребителей, считается длина необходимых кабелей для каждого типоразмера, к найденным цифрам добавляется запас 20-25%. Вы рассчитали электропроводку для своего дома.

Выбор типа оболочки

К типу оболочки предъявляются определенные требования только при прокладке электропроводки в деревянных домах: рекомендуется применять тройную (НИМ) или двойную (ВВГ) изоляцию кабеля. В домах из менее горючих материалов можно использовать любой утеплитель. Главное, чтобы она была целой, без трещин, наплывов и прочих повреждений. Если вы хотите перестраховаться, вы можете использовать проводники с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, сауна и т.д.).

Подробнее о том как собрать электрощит своими руками читайте здесь.

Выбор розеток и выключателей

Для некоторых мощных устройств розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они стандартны. Нужно знать, что они бывают:

Наружные — когда корпус торчит из стены. Устанавливать их проще: к стене крепится подложка, а поверх нее розетка. Но такими моделями сейчас мало кто пользуется даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
Внутренний. В стене делается углубление для электрической части, в него устанавливается и замуровывается распределительная коробка. В эту коробку вставляется электрическая часть розетки или выключателя.

Чаще всего сегодня используются внутренние электрические розетки и выключатели. Они оформлены в разных стилях, окрашены в разные цвета. Их подбирают в основном в тон отделки, а если это невозможно, то кладут в белый цвет.

Как подключить проходные выключатели (включить/выключить свет из двух и более мест) читайте здесь.

Электропроводка своими руками

Современные тенденции строительства предусматривают скрытую электропроводку. Его можно укладывать в специально сделанные в стенах канавки – канавки. После укладки и закрепления кабелей их покрывают шпаклевкой, сравнивая с поверхностью остальной части стены. Если возводимые стены потом обшивать листовыми материалами – гипсокартоном, гипсокартоном и т.п., то штробы не нужны. Кабели прокладываются в зазоре между стеной и обшивкой, но в этом случае только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как прокладывать внутреннюю проводку. В частном доме при изготовлении устройства своими руками необходимо соблюдать все правила

При прокладке помните, что внутренняя электропроводка частного дома выполняется по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила:

разводка только по вертикали и горизонтали, никаких закругленных углов или скошенных трасс;
все соединения должны быть выполнены в распределительных коробках;
должны быть на высоте не менее 2,5 метров, от которых уходит кабель к розетке или к выключателю.

Необходимо сохранить подробный план маршрута, подобный тому, что на фото выше. Он пригодится при ремонте или модернизации электропроводки. Вам нужно будет уточнить у него, не нужно ли где-то рядом проткнуть или проделать отверстие, забить гвоздь. Главная задача — не попасться на трос.

Способы соединения проводов

Большой процент проблем с проводкой возникает из-за плохого соединения проводов. Их можно выполнить несколькими способами:

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это гарантия вашей конфиденциальности и безопасности вашей частной собственности.

После прокладки проводов от автомата до точки подключения розетки или выключателя их проверяют на целостность тестером — прозванивают провода между собой, проверяя целостность жил, и каждый в отдельности на землю — проверяя что изоляция нигде не повреждена. Если кабель не поврежден, приступайте к установке розетки или выключателя.
