Регистры отопления | Промышленная группа Империя Промышленная группа Империя

Регистр отопления — это прибор из нескольких соединенных вместе стальных труб, образующих каналы для транспортировки теплоносителя.

Отопительные регистры сваривают из труб Ду 32-200 мм, расположенных друг от друга на расстоянии, на 50 мм превышающем диаметр труб, из которых изготовлен регистр, что уменьшает взаимное облучение и соответственно увеличивает теплоотдачу в помещение. Регистры обладают одним из самых высоких коэффициентов теплопередачи, их пылесобирающая поверхность невелика и они легко очищаются.

Изготавливаются секционные П-образные регистры, змеевиковые П-образные и змеевиковые S-образные регистры. В зависимости от площади помещения можно применять как двухрядные, так и многорядные регистры отопления. Конструкция регистра и количество рядов ограничивается только площадью самого помещения и расчетной теплоотдачей.

Виды регистров отопления



В зависимости от материала изготовления регистры отопления бывают следующих типов:

1. Стальные
2. Алюминиевые
3. Чугунные

Стальные регистры наиболее распространенные. Они подключаются к отопительной системе резьбовыми соединениями или при помощи сварки. Изделия характеризуются высоким коэффициентом теплоотдачи и приемлемой стоимостью.

Небольшой удельный вес алюминиевых регистров, устойчивость к коррозии, отсутствие швов и высокие показатели теплоотдачи обусловил востребованность подобных изделий среди покупателей. Они изготавливаются методом монолитного литья. Существенным недостатком считается высокая стоимость.

Чугунные радиаторы соединяются с отопительной системой посредством монолитного фланцевого соединения. Приемлемая стоимость и простой монтаж – основные преимущества изделий. Однако они менее инертны аналогов, следовательно, дольше разогреваются.

Две основных формы, в которых выполняют отопительные регистры:



Секционный регистр отопления состоит из труб с плоскими или эллиптическими (по отдельному заказу) заглушками, соединенных между собой трубками меньшего диаметра таким образом, чтобы теплоноситель проходил по каждой из труб регистра и перетекал в нижнюю секцию. Чем ближе к краю трубы расположен переход в следующую секцию, тем больше тепла сможет передать регистр отопления воздушной среде.



Змеевиковый регистр отопления состоит из нескольких рядов расположенных параллельно труб, каждая из которых соединена с последующей дугой, равной диаметру секции. Таким образом, в этом типе регистра работает вся площадь поверхности, что улучшает процесс теплообмена. Кроме этого, отсутствуют участки сужения труб, что снижает гидравлическое сопротивление в регистре отопления.





 Теплоотдача (Вт/м) 1 метра трубы регистра отопления при температуре подачи 95 С

Диаметр трубы, Ду мм.

Площадь,м²

Теплоотдача, Вт/м

tвн=5С, tпр=82,5C

tвн=10С, tпр=82,5C

tвн=16С, tпр=82,5C

tвн=18С, tпр=82,5C

50

0,19

214

196

175

169

89

0,28

314

288

257

248

108

0,34

380

348

311

300

133

0,42

472

433

386

373

159

0,5

562

515

460

444

219

0,69

776

711

635

613



Рабочие параметры регистров отопления:

Материал изготовления: электросварная стальная труба, Ст3.
Присоединение: фланцевое, внешняя резьба или под приварку.
Рабочая среда: вода.
Давление: 10 кгс/см².
Теплоотдача 1 м: до 550 Вт.
Диаметр труб: от 32 до 219 мм.
Расстояние между трубами: от 50 мм.
Соединительные перемычки: от 25 мм.

По желанию заказчика продукция может дополнительно комплектоваться следующими крепежными элементами:

  • — кронштейны
  • — стойки
  • — опоры
  • — крюки



Устанавливаем регистры отопления. Видео

Что нужно знать о регистрах отопления
  • S-образный регистр отопления
  • Секционный регистр отопления
  • Расчет регистра отопления (видео)

Основой систем внутреннего обогрева помещений являются приборы нагрева теплоносителя. На протяжении последних лет в производственных помещениях используют системы с регистрами отопления – обогреватели в виде поваренных гладкостенных труб различного диаметра. На данном этапе обогрева помещений именно они пользуются большой популярностью у частных предпринимателей. Это напрямую связано с размещением значительно большего количества теплоносителя в системе.

Виды обогревателей подразделяются по направлениям:

  1. мобильные (переносные) имеют существенный плюс, не требуют обязательной привязки к определенному месту и, зачастую, работают от электропитания в 220 В. При этом, внутри системы, установлены тэны накаливания с мощностью 1.6 – 6 кВт, которые соответственно и нагревают теплоноситель. Данный тип устройств очень универсальный и с огромным диапазоном использования, к примеру, в гаражах, при различных стройках и в помещениях, не требующих постоянного отопления.

  2. стационарные регистры устанавливаются в определенном месте, и для их работы необходимо устанавливать котел для подачи и циркуляции горячего теплоносителя.

S-образный регистр отопления

Широкое применение они получили, из-за наличия в системе множества секций, крайние из которых соединяются своеобразными дугами с диаметром труб секций.

В результате получается монолитная труба с рабочей теплоотдачей по всей поверхности, что приводит к максимальной эффективности системы в целом. Основной технологией производства является использование исключительно стальной гладкостенной трубы с углеродистым содержанием в большом количестве, а также отсутствие сужающихся участков, что устраняет излишнее сопротивление и гидравлическое понижение давления.

Секционный регистр отопления

Является наиболее распространенным товаром на данном сегментном рынке. Особенно это касается обогревателей, где жидкость изначально движется по самой верхней трубе, далее перетекает в более нижнюю, и таким образом спускается до выхода. При этом переход теплоносителя между трубами происходит исключительно по краям, что максимально увеличивает площадь теплоотдачи и значительно возрастает КПД.

В секционных обогревателях устанавливается отводчик возможных воздушных образований – пробок. Большим преимуществом данных регистров является большой выбор диаметра горизонтальных труб от 25 мм. вплоть до 400 мм. Не маловажным требованием для установок данного типа является максимально допустимое давление составляющее не более 1 МПа.

Материалы изготовления

  • изготовленные из стали;
  • из алюминия;
  • из чугуна.

Наиболее распространенными являются именно стальные регистры, в первую очередь это связано с высокой теплоотдачей, умеренной ценой и долгосрочностью эксплуатации.

Не уступают в конкуренции и регистры, выполненные из материала – алюминия, связанно это с довольно небольшим удельным весом, отличной коррозионной стойкостью, минимизацией видимости швов и достаточно высоким показателем теплоотдачи. Технология производства заключается в изготовлении батарей при помощи монолитного литья, в связи, с чем швы почти отсутствуют, и увеличивается надежность системы. Но данные батареи имеют один, но существенный минус, их стоимость достаточно высока и значительно превышает стоимость стальных и чугунных регистров.

Чугунный регистр в системе отопления

Чугунные радиаторы не менее конкурентные на рынке, и отличаются приемлемой стоимостью и довольно быстрым и простым монтажом. Имеют немаловажный минус, заключающийся в достаточно долгом прогревании системы и более быстром ее остывании.

Выбор нужного количества ребер с необходимым диаметральным размером

Перед приобретением системы отопления, необходимо верно просчитать нужное количество ребер и их диаметр. Рекомендуется в жилом доме монтировать радиаторы со средним диаметром 30-40 мм., но при этом не более 80 мм. Данная градация размера объясняется очень просто – бытовой котел не выдаст тепла для достаточного прогрева объемных труб, в связи, с чем будет значительная теплопотеря и неэффективная работоспособность, а установка труб меньшего диаметра приведет к перегреву системы и излишнему раскаливанию труб с более малой теплоотдачей в общем объеме.

При расчетах учитывается длина ребра регистра и ее диаметр, в среднем ребро длиной 1000 мм. с диаметром трубы 60 мм. хорошо обогревает до 1 метра квадратного.

Просчитав нужную площадь обогреваемого помещения, просчитывается необходимое количество ребер, при этом округление осуществляется в большую сторону. Также при некоторых условиях объем обогревателя можно увеличить в среднем от 20 до 50 %. В таких случаях:

  • наличие в комнате излишней площади, отведенной под окна, двери и другие различные отверстия;
  • относительно малая толщина стен строения, при плохом их утеплении.

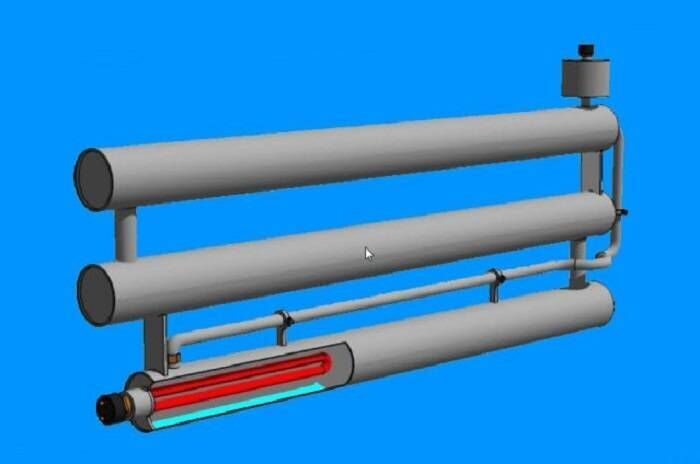

Самодельный регистр отопления (электрический)

Монтаж системы регистрового отопления

  1. необходимо хорошо ознакомиться с предлагаемым проектом, при этом тщательно продумать все до самых мелких деталей;
  2. проводить качественное соединение регистра с трубами, для избежания возможной течи. Система должна выдержать нагрузку до 10 МПа (максимальное значение). Проваривая стыки необходимо следить за качественным выполнением шва, при этом не спешить и не терять бдительность;
  3. размещать систему отопления желательно под одной стеной с небольшим уклоном по направлению движения теплоносителя;
  4. необходимо максимально низко располагать систему отопления, минимизируя расстояние от пола, потому, что чем больше диаметр центральной трубы, тем меньше сопротивление по системе.

Общие характеристики и параметры моделей регистров:

  • диаметр трубопровода 25 мм. – 160 мм.;
  • расстояние между трубопроводами более 50 мм.;
  • допустимое давление до 10 МПа;
  • наиболее желательный материал – использование высокоуглеродистой стали.

Расчет регистра отопления (видео)

Изготовление отопительной системы своими руками:

  • делается заготовка труб с необходимым диаметром, и производятся заготовки системы;
  • внутренняя поверхность трубы зачищается, что значительно снижает сопротивление для теплоносителя;
  • со всех торцов системы ввариваются заглушки, при этом в некоторых высверливаются отверстия под сброс воздушных подушек;
  • монтируются краны для спуска воздуха, и излишнего давления в системе;
  • абсолютно все швы от сварочных работ зачищаются и окрашиваются антикоррозийными материалами либо масляными красками;
  • также при проектировании переносных систем отопления необходимо установить тэн мощностью 1. 5 – 6 Вт., нагревающийся от электропитания в 220 В, то есть от простой розетки;
  • в стационарной системе, для увеличения теплоотдачи и быстроты прогрева системы дополнительно устанавливается качественный насос.


Фото: otoplenie-gid.ru, saneo.ru, sati.su, gidotopleniya.ru
