Регистры отопления от производителя — скидка 25% до 28.02.18г.!

Регистр отопления из труб – сварное или же сборное устройство для эффективного энергоснабжения помещений. Его устанавливают в жилых домах, на производстве, на складах, в подвалах. Наш завод регистров предлагает вам продукцию разных отопительных приборов. В продаже имеются регистры из электросварных, водогазопроводных, бесшовных труб, а также регистры из нержавейки.

Из чего состоит регистр отопления:

Каждый регистр из труб имеет стандартную конструкцию. Прибор состоит из труб, которые располагаются в параллельной плоскости. Для их соединения используются отводы, бочонки или вертикально расположенные трубы. В них проникает горячий теплоноситель, а затем выходит в остывшем виде. В качестве носителя тепла может быть использована не только вода, но и пар.

Типы регистров

Мы занимаемся производством отопительных регистров трех основных разновидностей:

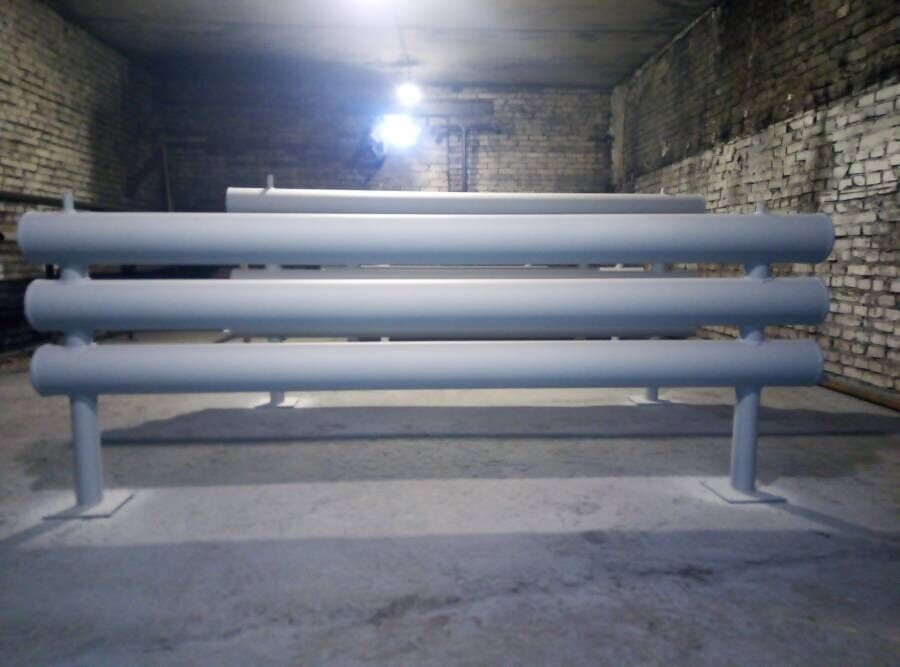

Секционные

Такие приборы выполняются из труб, которые соединяются перемычками. Любой такой регистр из гладких труб оснащается входными и выходными патрубками. На устройства располагаться штуцер, предназначенный для воздухоотводчика.

Вертикальный

Состоит из горизонтально расположенных секций, соединены двумя вертикальными трубами такого же или большего диаметра, с входным и выходным резьбовым соединением.

Змеевиковые

Трубы такого регистра нержавеющего соединяются друг с другом за счет изогнутого отвода и оборудуются патрубками. Устройство можно оснастить штуцером для воздухоотводчика.

Автономные

Такой прибор снабжается ТЭНом. Его не нужно подключать к системе отопления, ведь благодаря встроенному ТЭНу нагрев теплоносителя происходит за счет электрической энергии. При изготовлении регистров отопления этого типа мощность ТЭНа рассчитывается исходя из размеров самого устройства. Прибор снабжается специальным фитингом, одновременно выполняющим сразу несколько важных функций. Он компенсирует расширение нагретого теплоносителя, благодаря чему регистр нержавеющий приобретает независимость и мобильность.

Как рассчитать параметры регистра

Для производства регистров отопления берутся трубы Ø25 — Ø219, длина которых колеблется в районе 0,5-12 метров.

Мы предлагаем вам посмотреть на формулу, которая поможет узнать оптимальный размер отопительного прибора и определить количество регистров отопления для монтажа в помещении конкретных размеров.

Для расчета берем следующую формулу:

Q = 3.14*D*L*k*(Tr-To)

Q — обозначает тепло, которое выделяется трубой.
D — обозначает диаметр, L – длину трубы.
K — обозначает коэффициент теплопередачи. Конкретно здесь он равняется 11,63 Вт/ С.
Tr — обозначает температуру охлаждающей жидкости.
To — обозначает температуру в комнате, где производится монтаж.

Подставив в формулу нужные значения, вы узнаете теплоотдачу одной трубы. Теплоотдача остальных будет уже поменьше. Выведенные таким образом значения необходимо перемножить на 0,9. Руководствуясь указанной выше формулой, вы сможете с точностью рассчитать важнейшие параметры приборов, которые будут установлены в актуальных для вас условиях.

Диаметр

42 мм

48 мм

57 мм

76 мм

89 мм

108 мм

114 мм

133 мм

159 мм

219 мм

Толщина

2 мм

2.5 мм

3 мм

3.5 мм

4 мм

4.5 мм

5 мм

6 мм

Тип конструкции

Секционный Змеевиковый Автономный

Тип заглушек

Плоские Эллиптические

Количество рядов

Длина регистра

Нержавеющие регистры

Регистры отопления из нержавеющей стали активно используются в разных промышленных областях, в сфере строительства, а также в пищевом производстве. Нержавеющие регистры прочны, надежны, долговечны и благодаря всему этому очень популярны. Наша компания производит регистры из нержавеющей стали всех типов. Наши регистры из нержавейки обладают отменными эксплуатационными характеристиками и не имеют ограничений в сроке службы.

Кронштейны

Кронштейн для крепления регистров – важный элемент монтажа, обеспечивающий надежность и устойчивость отопительного прибора. Его далеко не всегда можно приобрести в обычном магазине или даже в специализированной компании. Мы же изготавливаем кронштейны для регистров отопления под конкретные помещения. У нас вы можете заказать как стандартный настенный кронштейн для крепления регистров, так и стойку, которая будет монтирована на полу или на стене.

Настенные

КС 1

цена от — 280 руб/шт.

КС 2

цена от — 350 руб/шт.

КС 3

цена от — 700 руб/шт.

Напольные

КП 1

цена от — 400 руб/шт.

КП 2

цена от — 1100 руб/шт.

Цены на кронштейны зависят от количества секций и диаметра трубы регистра отопления. Производим кронштейны по вашим чертежам.

Галерея

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Your browser does not support the video tag.

Документы

Регистры отопления — Завод Металлоконструкций — регистры отопления, винтовые сваи, мангалы, любые металлоконструкции

Регистры отопления — это самый экономный способ реализации системы отопления для больших промышленных помещений — цехов, ангаров, теплиц, автосервисов, гаражей, автопарков. Возможность реализовать систему отопления любой конфигурации и под любые цели — уникальна по сравнению с другими способами.

Закажите расчет под Ваше помещение!

Наш завод металлоконструкций производит все виды регистров отопления. Быстро выполняем заказы на регистры отопления любого объема.



Наши цены Вас приятно удивят!


Заявки на расчет отопления Вашего помещения и на коммерческие предложения можете оставить по электронной почте и по телефону:

+7 (495) 13-77-13-5 +7 (958) 709-06-61

info@zmk-24.

ru

 Московская область, Люберецкий район, Станция Овражки, 1А

Оставьте координаты, мы свяжемся с Вами и предоставим расчет регистров отопления для Ваших помещений исходя из Ваших требований к системе отопления

Регистры отопления

Производство регистров отопления из гладких труб секционных и змеевикового типа. Регистры отопления применяются для обогрева производственных, складских, помещений спортзалов, автомоек, автосервисов и прочего назначения.

Гребенки

Производство распределительных регистров, гребенок, коллекторов, гидро-стрелок от маленьких до нестандартных. РЕГУЛИРУЮЩИЙ ПРОХОДНОЙ КОЛЛЕКТОР. Под любое желание заказчика, под любые требования проекта.

Монтаж систем отопления

Монтируем промышленные системы отопления любой сложности на любую площадь промышленных помещений. Склады, автосервисы, логистические центры. Обеспечиваем оборудованием собственного производства

Воздухосборники

Производство воздухосборников для систем отопления. Воздухосборники предназначены для отделения и сбора и удления воздуха и воздушных пузырьков находящихся в потоке протекающей жидкости. Рабочее давление от 0,4 до 1,4МПа .

На каждую поставку продукции предоставляются:

+7 (495) 13-77-13-5 +7 (958) 709-06-61

[email protected]

Технологический процесс — автоматизирован, что позволяет добиться стабильного уровня качества готовой продукции.

На наших складах всегда есть достаточное количество всех необходимых комплектующих: резьбы и муфты всех нужных диаметров, заглушки всех профилей и трубы.
Вы можете проконтролировать все стадии производства лично, если Вам это покажется необходимым.

НАЗВАНИЕТРУБА, ММЦЕНА Р/М
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
48Х3390
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
48Х3		370
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
57Х3,5470
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
57Х3,5440
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
76Х3,5650
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
76Х3,5550

РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ

89Х3,5

750

РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ

89Х3,5

600

РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ

108Х4

950

РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ

108Х4

750

РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
114Х4—
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
114Х4900
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
133Х41450
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
133Х41050
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
159Х4,51850
РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ
159Х4,51250
РЕГИСТР ОТОПЛЕНИЯ
ЗМЕЕВИКОВЫЙ
219Х5
3980

РЕГИСТР ОТОПЛЕНИЯ
СЕКЦИОННЫЙ

219Х52450
