Реле давления воды для насосной станции регулировка: Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Регулировка реле давления воды в системе водоснабжения для частного дома: как провести

24 Марта 2022

Просмотров:  27755

Время чтения:  11 минут

Содержание

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба.

Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Готовая схема на практике

Схема насосной станции

В систему водоснабжения включены четыре важных узла:

• Точка водоразбора – на отдельном участке обычно это колодец или скважина. Глубина зависит от высоты залегания водоносного пласта. Перед устройством скважины производят гидрогеологические изыскания, чтобы определить водоносный горизонт и его дебит. Затем воду отправляют в лабораторию и определяют качество. При достаточных нормативах вода забирается на расход.
• Трубопроводная магистраль. Выбирают оптимальное сечение трубы.
• Сама насосная станция.
• Фильтровальные элементы перед вводом в дом.

Основные конструктивные узлы насосной станции:

• Погружной или поверхностный насос. В зависимости от величины потребления подбирают мощность агрегата.
• Гидроаккумулятор. Внутренняя камера разделена мембраной на две половины. Одна наполнена воздухом, а в другую закачана вода. Если в системе падает давление, воздух вытесняет жидкость, поддерживая его до процесса регулировки.
• Автоматический блок управления. Отвечает за постоянные процессы по перекачиванию воды.
• Автоматические приборы, в числе которых манометр и реле давления. С помощью манометра следят за уровнем давления. А реле настраивают для поддержки постоянного напора.

Автоматический редуктор, установленный в районе отвода насоса

Когда автоматика требует перенастройки

Регулировка реле давления воды в системе водоснабжения для частного дома производится по ряду причин. К наиболее частым относят:

• Насосы опущены на большую глубину и высота водяного столба превышает возможности, чтобы сделать струю нужной силы.
• Рабочее колесо насоса износилось и не может выдавить достаточный напор.
• Старые уплотнительные сальники подсасывают воздух, разрежая плотность струи.
• Накопительная емкость располагается на уровне второго или третьего этажа.
• Сантехническим узлам недостаточно давления в трубопроводе.

Любая из этих причин ослабляет давление в схеме водоподачи и требует, чтобы была проведена настройка реле давления воды в системе водоснабжения для частного дома.

Устройство и принцип работы регулятора (редуктора) давления воды

Конструктивно редукторы бывают таких видов:

• поршневые;
• мембранные;
• проточные.

Принцип работы заключается в следующем: вода, проходя сквозь редуктор, оказывает давление на поршень или мембрану, что изменяет размер проходного сечения.

Виды приборов разной мощности

Например, давление перед редуктором увеличилось и давит на мембрану, а та в свою очередь сдвигает золотник, что приводит к сокращению проходного сечения. Причем давление на выходе сохраняется неизменным.

То есть редуктор сохраняет заданное давление, изменяя внутри себя пропускную способность, под действием напора в трубе до него и делает это постоянно.

Проточные обычно не применяют в домашнем водоснабжении, а монтируют их на оросительные системы.

Практически это происходит по следующей схеме:

• Электрика – контакты замыкаются и запускают насос при понижении показателя натиска жидкости ниже предельного. Как только агрегат создаст предельный напор, они размыкаются.
• Гидравлика – в корпусе расположены две, взаимодействующие между собой пружины. Большая следит за уровнем давления, а малая за разницей между уровнями (диапазоном). Повышения напора заставляет мембрану давить на металлическую пластину под ней, которая в свою очередь сжимает пружину, что приводит к размыканию контактов. Обратный процесс выталкивает пружину и возвращает напряжение пластине и мембране. Контакты замыкаются и включают насос.

Гидроаккумулятор для системы водоснабжения

Предельный порог напора:

• Минимальный – стартовое давление, при котором включается насос. В насосной станции это происходит автоматически.
• Максимальный – критическая величина, по достижению которой реле отключает работу насоса и транспортировку воды.
• Диапазон отвечает за частоту пусков агрегата. Цифровое значение диапазона – разница между минимальным и максимальным напором.

Как выбрать подходящий регулятор давления воды

Подбирая редуктор для собственного использования, обращают внимание на рабочую характеристику, которая указана в техпаспорте изделия. Она должна равняться рабочей характеристике насоса.

Как подключить реле давления

Специалисты рекомендуют выбирать место установки прибора в районе отвода насоса. Здесь наименьшая турбулентность. Затем на определенное место присоединяют тройник. Два торца тройника стыкуются с входом и выходом трубы, а третий предназначается для установки прибора.

Монтаж производится резьбовым соединением, которое уплотняют фум-лентой или льняной обмоткой.

Дальше присоединяют электроснабжение. Сечение токоведущего кабеля совпадает с вводом в редуктор. На клемму заземления крепят провод и отводят в безопасное место.

Манометр в общей схеме для точного измерения

Важно! Установку и настройку прибора нужно производить в соответствии с инструкцией. Хорошо, если это сделает квалифицированный сантехник или человек, знающий тонкости настройки.

Подготовительные операции перед настройкой

Приступая к выполнению настройки реле давления воды, сначала проверяют узлы насосной станции и приводят в порядок всю систему.

Что нужно осмотреть:

• Всасывающий патрубок – проверить герметичность. При необходимости стертые сальники сменить на новые, резьбу подмотать фум-лентой, усилить сальниковую набивку, чтобы не повторились протечки. Так насосу будет проще создать необходимый напор.
• Проверить воздушную камеру. Давление может быть ниже общего в системе не более чем на 10%. Если регулируют нижнее давление, то подкачивают, учитывая новый показатель. В случае невозможности накачать камеру, нужно посмотреть, может порвалась мягкая оболочка. Тогда ее сменяют на новую.
• Если фильтры давно не меняли или один из них поврежден, струя постепенно намывает в камеру песок либо ил. Прочистить и освободить от намытой грязи.

Схема насосной станции с автоматикой

• Поломался обратный клапан. Это обнаруживают по ускорению цикличности пусков-остановок. Через поврежденное отверстие жидкость возвращается обратно в скважину. Здесь потребуется ремонт либо замена клапана. Регулировка не нужна.
• Иногда нужно просто осмотреть редуктор, если вода слишком жесткая, внутренность прибора обрастает солями. Такая поломка обычно случается с поршневым вариантом. Почистить и поставить на место. При необходимости отрегулировать.

Внимание! Подкачивая воздушную камеру, выключите насос и спустите воду из системы. Вентиль оставьте открытым. Подкачку произвести насосом для автомобильных шин. В это время из трубы будет вытекать некоторое количество оставшейся воды.

Закончив технический осмотр, приступают непосредственно к регулировке давления воды в системе водоснабжения частного дома.

Обратный клапан для насосной станции

Порядок регулировки реле давления воды

Перед началом регулировки учитывают, что реле давления воды в системе водоснабжения поддерживает разные значения давления в статическом и динамическом режимах. Статический – когда водоразбор отсутствует, динамический – струя движется сквозь редуктор. Обычно редуктор настраивают в статическом режиме.

Разбор того, как настроить реле давления воды в системе водоснабжения для частного дома, будет произведен на примере мембранного редуктора. Поршневой настраивают аналогичным образом. Для точной настройки необходим манометр.

Все элементы системы

Датчик давления воды в системе водоснабжения регулировка: этапы

• Если реле вмонтировано в рабочую схему подачи воды, то вначале максимально открывают все краны, присутствующие в трубопроводе, для удаления воды и воздуха из полости прибора. Потом их плотно закрывают.
• Верхнюю вращающуюся гайку ослабляют, прокручивая по часовой стрелке, при этом давление в системе повышается.
• Для понижения давления вращают втулку против часовой стрелки. периодически откручивая кран для стравливания излишнего напора.
• В конце фиксируют гайку и проверяют значение на манометре. Настройка завершена.

Важно! Настраивая прибор, обратите внимание, что давление реле должно превышать давление в гидроаккумуляторе на 0,2 атмосферы.

Наиболее распространенные вопросы

Какой диаметр реле необходимо устанавливать в систему насосной станции для частного водоснабжения?

Если точек одновременного водоразбора не более трех, то диаметр прохода можно взять полдюйма. Более трех точек – выбирают диаметр три четверти. Если у редуктора будет недостаточная пропускная способность, он не сможет обеспечить после себя заданной давление.

Обязателен ли манометр при настройке реле давления?

Если конструкция прибора не оснащена настроечной шкалой, то для точности измерения пользуются манометром.

Что произойдет, если напор в системе опустится ниже настройки реле?

Так как прибор предназначен только для уменьшения давления, при падении силы напора в трубах давление на выходе будет несколько ниже общего по системе. Струя из крана станет совсем слабой.

Гасит ли реле гидроудары?

Нет, прибор не способен погасить гидроудар. Мало того, резкие перепады сокращают срок службы механизма.

В системе станции водоснабжения мощный насос поддерживает напор 6,5 бар. Зачем его понижать, если струя всегда бьет сильно, можно беспрепятственно поливать и купаться одновременно?

Есть действующие нормативы, по которым во внутридомовой разводке должно быть давление не выше 6 бар. Превышение силы напора приведет к частому выходу кран-букс смесителей. Высокий напор служит причиной резких перепадов при открывании вентилей кранов. Возможен гидроудар. Лучше произвести регулировку, снизив значение до стандартного показателя. Ведь гораздо дешевле обойдется предупредить аварийную ситуацию, чем потом тратиться на замену оборудования.

Не лучше ли взять электронный и не морочить голову с регулировкой?

Можно и так, но цена на прибор в разы выше механического. Срок службы электронного практически не отличается, но относиться к нему нужно очень бережно, узел не переносит илистых включений и песка в струе и резких скачков в системе. Гидроудар выводит из строя.

Коротко о главном

Правильная настройка реле давления воды обеспечит хороший напор для душа, кухни стиральной машины и полива грядок.

При выборе реле необходимо обращать внимание на заявленные показатели. Может он не подойдет для мощности насоса.

Регулировка предполагает установку верхнего и нижнего значения.

Полторы атмосферы в час достаточно для потребления воды семье из четырех человек.

Предельное давление в системе водоснабжения частного дома по нормативам СНиП должно быть в пределах 1,5-6 атмосфер.

Доводилось ли вам самостоятельно регулировать реле? Столкнулись ли вы с какими-то сложностями в процессе?

Автор

Зубов Егор Специальность: Слесарь-сантехник

Все статьи

Поделиться

Поделиться

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса.  Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Содержание

• 1 Принцип действия и устройство реле давления воды для насоса
• 2 Порядок работы водяной станции под управлением реле
• 3 Правильная настройка реле давления
• 4 Тонкости регулировки реле давления воды для насоса
• 5 Защита от «сухого хода»
• 6 Регулировка реле давления воды для насоса (видео)

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

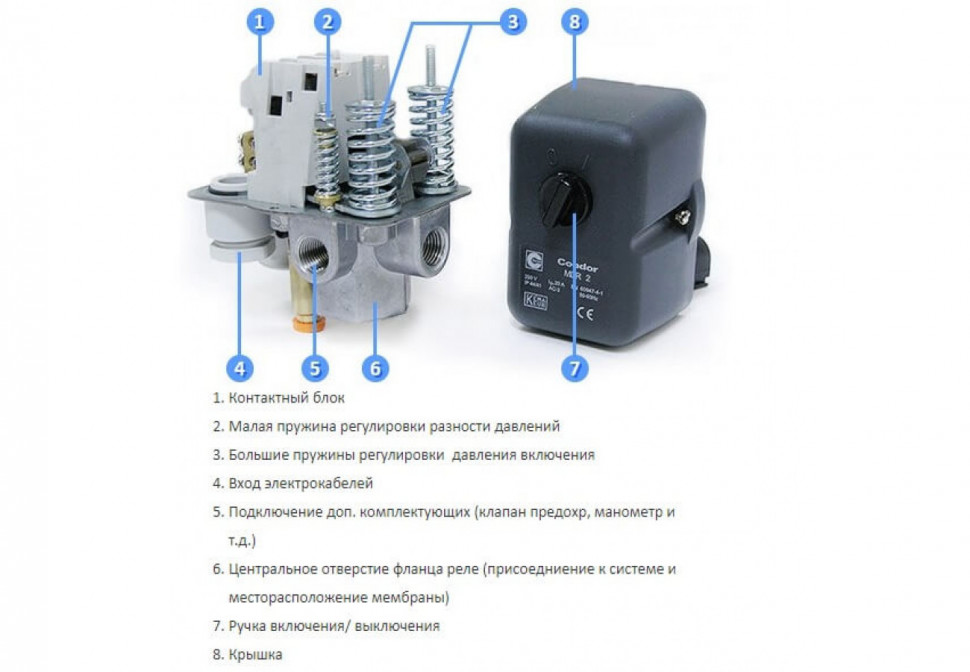

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

1. Насос набирает воду в имеющийся бак.
2. Происходит увеличение давления, которое можно проверить по манометру.
3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
2. Выключить насосную станцию.
3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

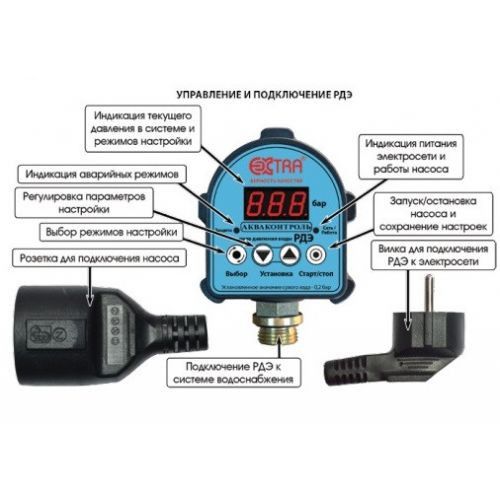

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

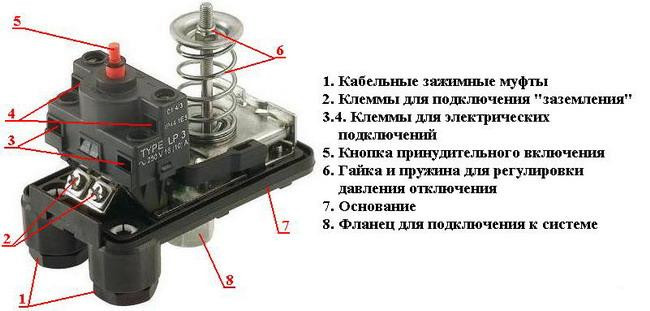

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

• потребление жидкости значительно больше, чем объем колодца или скважины;
• перебои с поставкой воды в летний период;
• аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Из чего лучше сделать откосы на окна?

• Пластиковая «вагонка»
• Сэндвич-панели
• Штукатурка + шпаклевка
• Гипсокартон
• Керамическая плитка

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Насколько вы осведомлены в назначении и классификации минеральных вяжущих веществ? Тест

ПРОЙТИ ТЕСТ

Как отрегулировать реле давления на водяном насосе

Как отрегулировать

• 15 февраля 2023 г.
• Сообщение от Аисса Оваллес

14

февраля

Может возникнуть некоторая путаница, когда дело доходит до регулировки реле давления на водяном насосе, хотя это простой процесс; большинство реле давления имеют регулировочный болт на одном конце корпуса.

Как только вы найдете центральный болт , вам нужно будет повернуть вниз, чтобы сжать (или вверх, чтобы разжать) пружину. Это изменит диапазон давления насоса, чтобы начать или приостановить его работу. Это так просто! Конечно, самое сложное — это обеспечить надлежащий диапазон давления в системе водяного насоса — подробнее об этом ниже.

Что делает реле давления на водяном насосе?

Реле давления — это часть системы повышения давления водяного насоса, которая регулирует давление потока воды. По сути, вы включаете и выключаете насос, чтобы получить стабильный поток воды.

Реле давления работают, измеряя давление воды в трубе. При недостаточном давлении воды реле давления автоматически включает насос для достижения желаемого давления и останавливает его, как только давление достигает максимально желаемого уровня.

Каковы точки включения и отключения реле давления?

Все реле давления системы повышения давления водяного насоса имеют две рабочие точки, известные как настройки включения и отключения . Точка включения указывает на падающее давление, а точка отключения указывает на повышение давления. Проще говоря, одна точка означает, что давление в системе слишком низкое , а другая указывает, когда давление достигает максимально желаемого уровня.

Каждое реле давления работает в диапазоне, основанном на точках включения и отключения. Этот диапазон известен как «дифференциал », и его можно регулировать в зависимости от желаемого давления. Например, если включение равно 40 PSI , а отключение равно 60 PSI , дифференциал равен 20 PSI . Как правило, большинство реле давления наддува насосов работают при перепаде 20 PSI .

Стандартные диапазоны перепада для различных типов водяных насосов

Ниже приведен список стандартных дифференциальных диапазонов включения и выключения для различных типов водяных насосов:

• Погружные насосы обычно работают в диапазоне от 40 до 60 PSI .
• Центробежные насосы и струйные насосы, которые используются для типичных задач по перекачиванию воды, находятся в пределах от 20 до 40 PSI или 30 до 50 PSI .

Что нужно знать перед использованием реле давления?

Ниже приведены некоторые сведения, которые необходимо знать перед эксплуатацией реле давления на водяном насосе или системе повышения давления:

• Всегда выключайте или отключайте источник питания перед внесением каких-либо изменений в переключатель.
• Найдите заводскую настройку производителя . Эти сведения обычно находятся внутри крышки насоса или в руководстве по эксплуатации.
• Понимание предустановленного производителем диапазона. Например, нарезка 30 PSI  и отключение 50 PSI  означает, что система будет включаться каждый раз, когда давление падает ниже  30 PSI , и отключаться, когда давление достигает  50 PSI .
• Определите центральную гайку, с помощью которой вы будете изменять настройки давления.
• Обратите внимание на расстояние между точками включения и отключения. Таким образом, вам будет на что ссылаться.

Практические советы по регулировке реле давления на водяном насосе

Поворачивая центральную гайку по часовой стрелке , вы увеличите диапазон включения и отключения. Это означает, что ваша система будет работать при более высоком давлении. В то же время, если вы повернете центральную гайку против часовой стрелки , вы уменьшите давление для работы системы.

Когда вы сделаете полный оборот гайки, вы переместите диапазон давления приблизительно  2-3 PSI ; конечно, это точное число варьируется в зависимости от продуктов и брендов, но его можно использовать в качестве справедливой оценки. В некоторых моделях используется гайка дифференциала, которая  только влияет на высокое давление. Например, вращение гайки дифференциала в конфигурации 30-50 PSI повлияет только на давление 50 PSI .
Обычно вы не регулируете дифференциал, если у вас нет причин для увеличения давления.

Каковы наиболее распространенные причины для регулировки реле давления?

Ниже приведены некоторые из наиболее распространенных причин, по которым необходимо отрегулировать реле давления на водяном насосе или системе повышения давления:

• Водяной насос в вашем доме:  Напор, при котором вода поступает в ваш дом, недостаточен, поэтому, когда вы открываете кран или принимаете душ на втором этаже вашего дома, вы не получаете ожидаемого напора воды.
• Для целей орошения:  Ваш насос не может поднять головки разбрызгивателей из-за отсутствия давления, поэтому вы не можете ухаживать за газоном.

Общие проблемы, которые необходимо отслеживать при регулировке реле давления

Вот некоторые из распространенных проблем, на которые следует обратить внимание при регулировке или устранении неисправностей реле давления водяного насоса:

• Неисправный клапан (т. е. клапан, который не может полностью перекрыть поток воды)
• В систему поступает слишком много воды.
• Осадок или мусор в магистрали, соединяющей коммутатор с водопроводом
• Пружина теряет способность возвращаться в исходное положение (характерно для старых устройств)
• Резкие перепады температуры, которые могут помешать функционированию системы

Для получения дополнительной информации ознакомьтесь с нашим видео о том, как отрегулировать реле давления на водяном насосе.

Узнайте больше о различных центробежных водяных насосах, погружных водяных насосах и системах повышения давления, которые предлагает компания Pearl Water Systems.

Внимание!  Если вы раньше не пользовались электричеством, это может быть очень опасно. При тестировании или регулировке электрических частей соблюдайте осторожность и всегда выключайте выключатели электропитания, если вы работаете с электричеством. Если вы не уверены или сомневаетесь, всегда лучше подождать опытного специалиста, который знает все тонкости электрических систем, прежде чем пытаться это сделать самостоятельно.

Руководство по регулировке реле давления скважинного насоса

к Дженнифер Берд / обновлено: 9 марта 2023 г.

Хотите знать, как отрегулировать реле давления для скважинного насоса и напорного резервуара? Мы поделились пошаговым процессом в этом руководстве.

📌 Ключевые выводы:

• Реле давления скважинного насоса — это переключатель, который автоматически контролирует, когда скважинный насос включается (давление включения) и когда он отключается (давление отключения).
• Возможно, вам придется время от времени регулировать реле давления для повышения или понижения давления в зависимости от ваших потребностей в воде.
• Чтобы отрегулировать реле давления скважинного насоса, выключите питание скважинного насоса, затем снимите крышку переключателя и поверните гайку на большой пружине, чтобы повысить или понизить давление.

Содержание

• 📋 Как отрегулировать реле давления скважинного насоса: шаг за шагом
• 🤔 Как отрегулировать реле давления Square D
• 📈 Общие настройки давления и их различия
• ⚙️ Идеальная настройка давления для Реле давления в скважине
• 🔁 Как сбросить реле давления скважины
• ❔ Регулировка реле давления скважины: часто задаваемые вопросы

📋 Как отрегулировать реле давления скважинного насоса: шаг за шагом

Вам не нужно быть экспертом, чтобы отрегулировать реле давления для вашего скважинного водяного насоса, и вам также не нужно вызывать подрядчика по скважине, чтобы сделать это за вас.

Выполните следующие действия:

1. Отключите питание скважинного насоса. Чтобы обеспечить безопасность при работе с электрическими компонентами насоса, отключите питание насоса перед началом работы.
2. Снимите крышку насоса. Снимите крышку с насоса. Для этого может понадобиться отвертка, в зависимости от того, как установлена ​​крышка.
3. Поверните большую пружину. Под крышкой насоса вы должны увидеть большую и меньшую пружины. Оба имеют гайку сверху. Найдите большую пружину и поверните гайку по часовой стрелке, чтобы увеличить как давление включения, так и давление отключения. Чтобы опустить точку включения и точку отключения, поверните гайку против часовой стрелки. Однократное вращение гайки должно отрегулировать давление включения и отключения на 2-3 фунта на квадратный дюйм.
4. Отрегулировать подачу воздуха в бак. Заряд воздуха в вашем напорном баке также необходимо отрегулировать в вашем баке. Убедитесь, что давление включения на 2 фунта на квадратный дюйм выше, чем давление воздуха в гидробаке.
5. Замените крышку насоса. Никогда не оставляйте открытыми электрические контакты под напряжением. После того, как вы отрегулировали давление включения и выключения по своему вкусу, установите на место крышку насоса перед включением питания насоса.

Чтобы проверить правильность регулировки давления водяного насоса скважины, следите за манометром вашего скважинного резервуара. Это скажет вам точно, когда насос включается и выключается. Обратите внимание, что может потребоваться несколько циклов накачки, прежде чем вы увидите эффект от вашей регулировки.

В некоторых случаях вам может понадобиться помощь профессионала.

Например, если давление включения или выключения падает после регулировки, вы не можете получить правильные показания давления или у вас есть проблема с давлением воздуха в баке, которую вы не можете устранить, у вас может быть неисправность. Проблема, которую должен решить подрядчик.

🤔 Как отрегулировать квадратный D-реле давления

В этом разделе руководства содержится предупреждение: никогда не следует регулировать квадратный D-реле давления (меньшая гайка, предназначенная только для давления отсечки), если только вы эксперт по сантехнике или вам посоветовали, что делать профессионал.

Регулировка этой пружины практически аналогична регулировке большей пружины:

1. Отключите питание скважинного насоса. Это предотвратит риск поражения электрическим током во время работы.
2. Снимите крышку насоса. Возможно, вам придется открутить крышку с помощью отвертки.
3. Поверните маленькую пружину. Найдите квадратную D-пружину (меньшую из двух пружин) и поверните меньшую гайку по часовой стрелке, чтобы увеличить давление настройки отключения. Или поверните гайку против часовой стрелки, чтобы снизить давление отсечки.
4. Замените крышку насоса. Когда вы будете довольны внесенными изменениями, установите на место крышку насоса и снова включите питание.

Особенно важно правильно отрегулировать квадратную D-образную пружину. Неправильная регулировка может привести к непрерывной работе скважинного насоса , что быстро сожжет двигатель и сократит срок службы насоса.

📈 Общие настройки давления и их различия

Существуют две общие настройки для скважинных реле давления:

• 30/50
• 40/60

Число перед косой чертой — это низкое давление, при котором включается насос, а число после косой черты — это высокое давление, при котором насос отключается.

Величина давления воды, поступающая в трубы, краны и другие приспособления и устройства вашего дома, напрямую зависит от настроек гидробака.

Выключатели 40/60 идеально подходят для больших домов с несколькими этажами и большим количеством водопотребляющих приборов, а переключатель 30/50 лучше подходит для небольших домов с ограниченным потреблением воды. Вы можете использовать любой тип переключателя, независимо от типа вашего насоса (погружной насос, струйный насос, поршневой насос и т. д.).

Если у вас старая сантехника, лучше всего использовать переключатель 30/50, чтобы предотвратить повреждение сантехники из-за высокого давления воды.

⚙️ Идеальная настройка давления для реле давления в скважине

Итак, какое идеальное давление для реле давления в вашей скважине?

Это зависит от нескольких факторов, включая емкость гидроаккумулятора и потребность в воде.

Есть простой способ определить идеальную настройку реле давления в скважине: снимите крышку реле и прочтите информацию на обратной стороне. Для вашего реле давления должны быть установлены заводские настройки с рекомендуемыми настройками.

Однако размер вашего дома и расход воды могут означать, что вам требуется другая настройка давления.

Вам подойдет настройка низкого давления, если у вас небольшой дом или вы не хотите, чтобы в вашем доме было высокое давление воды. Самые низкие настройки для системы давления: 20/40, или 20 фунтов на квадратный дюйм, чтобы ваш насос включился, и 40 фунтов на квадратный дюйм, чтобы ваш насос отключился.

С другой стороны, если вы используете много воды или у вас большой дом с водопотребляющими приборами на нескольких этажах, настройки давления должны быть выше. Для системы высокого давления стандартом является 40/60 или 40 фунтов на квадратный дюйм для включения насоса и 60 фунтов на квадратный дюйм для отключения насоса.

Есть несколько других факторов, которые стоит учитывать:

• Количество людей в вашем доме
• Сколько у вас приборов
• Возраст водопровода вашего дома

Не устанавливайте намеренно максимально низкое значение давления с целью экономии средств за счет снижения давления в вашей системе водоснабжения. Если вам нужно установить более высокое давление, чем вы задали, вы значительно снизите эффективность своих светильников и приборов, использующих воду. Многим приборам для работы требуется минимальное давление воды.

🔁 Как сбросить реле давления в скважине

Нужно сбросить реле давления в скважине? Это быстрая работа, которая занимает всего несколько минут — никаких инструментов не требуется.

Вот что вам нужно сделать:

1. Выключите приборы. Прежде чем начать, выключите все приборы в вашем доме, использующие воду, включая стиральные машины, посудомоечные машины и холодильники с автоматическими льдогенераторами.
2. Найдите реле давления. Обычно находится на трубе, которая соединяется с баком, в маленьком сером прямоугольнике.
3. Найдите рычаг сброса. Обычно находится сбоку коммутатора. Проверьте руководство пользователя, если вы не уверены.
4. Сброс переключателя. Маневрируйте рычагом, чтобы сбросить переключатель. В зависимости от конструкции рычага вам, вероятно, потребуется перевести рычаг в положение «Пуск», пока вы не услышите звук потока воды, затем удерживайте рычаг, пока показания манометра не совпадут с давлением включения насоса (обычно 30 или 40 ПСИ).
5. Оставьте насос работать. Дайте рычагу вернуться в исходное положение и подождите, пока насос наберет воду в напорный бак, пока не будет достигнуто давление отключения (обычно 50 или 60 фунтов на квадратный дюйм).

❔ Регулировка реле давления в скважине: часто задаваемые вопросы

Можно ли отрегулировать реле давления?

Да, большинство переключателей можно настроить из их заводских настроек . Таким образом, вы можете настроить переключатель 30/50 на переключатель 40/60, если вам нужно. Просто сначала убедитесь, что насос в вашей скважине выдерживает давление.
