Таймер реле времени, мощность 3500W/16A Feron TM41 23248 — цена, отзывы, характеристики, фото

Андрей Михайлович

19.04.2021

Добрый день! Пусть устройство настроено так, что с 17:15 до 22:30 каждый день подается питание на нагрузку. Вусть в 18:30 отключили электричество в доме, а в 20:30 включили электричество в доме. Как поведет себя устройство после отключения и включения электричества? Будет ли устройство продолжать подавать питание на подключенную к устройству нагрузку с 20:30 до 22:30?

Михаил Сухарев

18.11.2020

Здравствуйте. Подскажите, пожалуйста, возможна ли настройка следующего недельного цикла. Понедельник-четверг — включение 16.00, выключение 10.00, а пятница, суббота и воскресенье — включение 14. 00, выключение 12.00. Заранее спасибо, с уважением Михаил.

ВсеИнструменты

18.11.2020

Здравствуйте, Михаил! Такие программы задать можно.

Сергей Биктимиров

21.07.2020

Здравствуйте. Рабочая температура -10градусов . А если произойдёт так что температура будет больше с ним что произойдёт?

ВсеИнструменты

21.07.2020

Здравствуйте, Сергей! При слишком низких или слишком высоких температурах производитель не может гарантировать правильность работы таймера.

Даниил

12.06.2020

Подойдет ли данное реле для включения света каждые 12 часов 12 часов работы, потом 12 часов покоя и все по новой

ВсеИнструменты

15.06.2020

Здравствуйте, Даниил! В реле времени можно установить восемь программ (ON/OFF) и 16 комбинаций дней недели. Для включения и выключения сети два раза в день это реле подойдет.

Вася

21.04.2020

сбрасываются ли настройки при отключении питания

ВсеИнструменты

21.

04.2020

Здравствуйте, Вася! Настройки при отключении питания держаться до 100ч на встроенной батарее

Михаил

21.10.2019

Здравствуйте. Прочитал комментарии и обсуждения, понял следующее: Имеет ограничение на 8 включений в сутки — вопрос, если выставить сутки 12 часов, то те же 8 включений или нет? А основной вопрос таков: надо включать бойлер каждый день в 23:00, а отключать в 7:00, параллельно с этим надо включать подсветку растений с 4:00 до 10:00 и с 16:00 до 20:00. Такой принцип включения возможен на 2 прибора? Проще говоря, если 8 включений, то возможно 8 приборов или только один 8 раз?

ВсеИнструменты

22.10.2019

Здравствуйте, Михаил! Так подключить приборы не получится так как время включения и выключения двух приборов пересекается. (включать бойлер каждый день в 23:00, а отключать в 7:00, подсветку растений с 4:00 до 10:00)

Алексей

15.11.2018

Здравствуйте. 1.

Возможно ли сделать с помощью этого реле времени включение/отключение освещения два раза в день: с 4-00 до 9-00 и с 17-00 до 21-00? И при этом, запрограммировать прибор один раз на 4 месяца. Или программу надо обновлять каждую неделю/месяц? 2. Собьется ли программа при отключении электричества?

ВсеИнструменты

15.11.2018

Здравствуйте, Алексей!Запрограммировать необходимым образом реле времени можно. Программа будет повторяться каждую неделю. При отключении электричества программы будут сохранятся до 100 часов за счет встроенной батареи.

Журавлев Михаил Юрьевич

22.09.2018

Здравствуйте.. У,меня электродный котел отопления,максималка 4 квт на полную,на температуру 80 гр. Но на максимум не ставлю,потянет чудо устройство?

ВсеИнструменты

24.09.2018

Здравствуйте, Журавлев Михаил Юрьевич! Для 4 кВт не подойдет.

Артём

11.04.2019

Соберите схему через магнитный пускатель, просто использовав выходные контакты реле времени на катушку пускателя, а силовой контакт на котёл

Вячеслав

16. 06.2020

Через магнитный пускатель, можно подключить.

дмитрий

20.09.2018

здраствуйте подойдет ли это реле для включения насоса каждый час на 15 мин.и так 24 часа каждый день?

ВсеИнструменты

20.09.2018

Здравствуйте, Дмитрий! Данное реле подойдет если пусковой ток электродвигателя насоса не будет превышать 16А.

Сергей Орлов

30.09.2018

Дмитрий, там ограничение на 8 включений в сутки. Большее количество не настроить

Александр

13.08.2018

Здравствуйте, можно ли запрограммировать таймер так, чтобы он включал нагрузку 3 раза в час на 10 минут только в ночное время. Например, с 00 час. по 6.00 час.

ВсеИнструменты

14.08.2018

Здравствуйте, Александр! На такой интервал не рассчитано, максимально число включений 8.

Инструкции | Реле времени, электронное, недельное, таймер. Настройка и схема подключения.

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т. д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;

для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

ПараметрЗначение
Номинальное рабочее напряжение220V
Частота питающей сети50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах180V-250V
Потребляемая мощность релене более 2VA
Допустимый ток переключающего контакта, при активной нагрузке16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования1 минута
Максимальный шаг программирования168 часов
Число программ включения/отключения16 циклов
Механическая износостойкость, циклов вкл/откл10⁷
Электрическая износостойкость, циклов вкл/откл10⁵
Время сохранения данных программирования, при отключении питания
до 150 часов
Точность хода часов в течении суток, при температуре +25°С≤1 секунда
Габаритные размеры (ВхШхГ), мм86,5х36х65,5
Диапазон рабочих температур, °С-10°С~+40°С
Относительная влажность35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

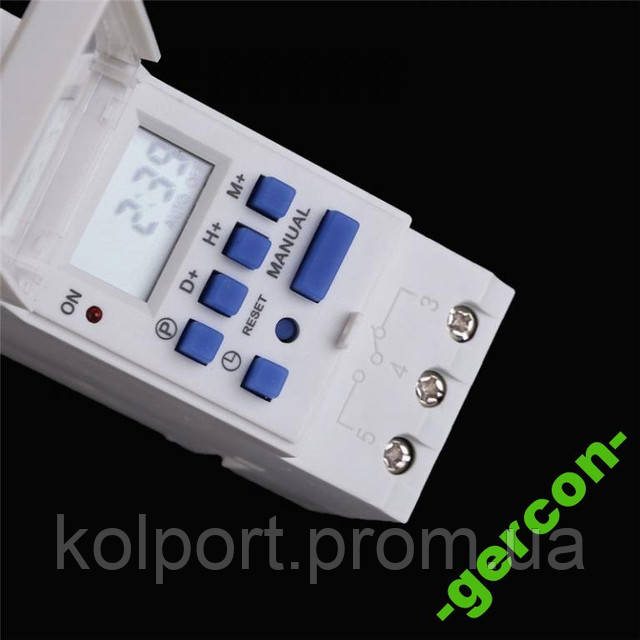

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикацииНадпись
Индикация включения контактаON
Кнопка программирования
Кнопка настройки дня неделиD+
Кнопка настройки часаH+
Кнопка настройки минутM+
Кнопка настройки и текущего времени
Кнопка сброса всех данныхRESET
Кнопка управления режимами (ON, AUTO, OFF)MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.


Настройка дня недели осуществляется кнопкой D+


В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой

В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.


Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A

Обсуждение реле времени на форуме…

Реле времени электронное RE17RMXMU (Ad,Ah,N,O,P,Pt,T,Tt,W) DC24V/AC24-240V 1s…100h 1-релейный выход 1СO 8A на DIN-рейку 1mod RE17RMXMU Schneider Electric

Наименование компонента у производителя RE17RMXMU
Тип реле времени электронное
Функция(и) реле времени (стандарт)
Название функции(й) у производителя (Ad,Ah,N,O,P,Pt,T,Tt,W)
Диапазон регулировки выдержки времени 1s. ..100h
Тип и количество диапазонов настройки времени 1s,10s,1m,10m,1h,10h,100h
Способ регулировки выдержки времени
Наличие дополнительных управляющих входов
Погрешность по времени
Род тока и напряжение питания реле DC24V/AC24-240V
Тип выходной цепи 1-релейный выход 1СO
Характеристики выходных контактов 8A
Наличие резерва по питанию
Время работы без питания
Тип индикации LED
Возможность программирования с ПК
Потребляемая мощность реле
Коммутационная (электрическая) износостойкость, млн. циклов
Тип зажимов для подключения реле торцевой
Исполнение корпуса модульное
Способ монтажа реле на DIN-рейку
Количество занимаемых модулей (для мод.исполнений) 1mod
Конструктивная особенность реле
Степень защиты корпуса реле, IP
Особенность комплектации
Климатическое исполнение и категория размещения
Диапазон рабочих температур, °C
Примечание
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FS5.166.1.16
Статус компонента у производителя C2

Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ)Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц.
Электромеханический таймер UNOOrbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDDПроизводитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRDИспанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-TЭлектромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис.Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
ТаймерыТаймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет.CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств.
Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ)Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101АС тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159ММногопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4UИмеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е)Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56СТрехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5UОтсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-IIIРеле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQРеле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69ВЛ-64…ВЛ-69 задержка включения, задержка выключения.
ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С)Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦРВЦ — реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питанияРеле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.
Многофункциональное реле времени РВО-П2-МРеле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 ВРП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h
Модульный таймер TRF10Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалойТаймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

Реле времени электронное CT-MFD.12 1SVR500020R0000 ABB

Входная цепь — цепь питания
Номинальное напряжение питания UsA1-A224…240В АС/24…48В DC
Допуск напряжения питания-15%…+10%
Номинальная частотаАС50/60Гц
Время буферизации отказа питаниямин. 20мс
Входная цепь — цепь управления
Управляющий вход, функции управленияA1-Y1/B1внешний запуск времени
Параллельное включение нагрузки/чувствительность к полярностида/да
Максимальная длина кабеля на управляющий контакт50м — 100 пФ/м
Минимальная длительность управляющего импульса30 мс
Потребление тока на управляющем входемакс. 4мА
Времязадающая цепь
Диапазон выдержки времени (7 диапазонов)0,05с…1с
0,5с…10с
5с…100с
0,5мин…10мин
5мин…100мин
0,5ч…10ч
5ч…100ч
Время возврата в состояние готовности< 50мс
Погрешность времени в рамках допуска напряжения питанияΔt < 0,005% / ΔU
Погрешность времени в рамках температурного диапазонаΔt < 0,06% / °C
Выходная цепь
Число контактов15-16/181 переключающий контакт (1CO)
Номинальное рабочее напряжение Ue250В
Минимальное коммутируемое напряжение/минимальный ток коммутации12В/100мА
Номинальный рабочий ток Ie230В АС-12
230В АС-15
24В DC-12
24В DC-13
Механическая долговечность30×106 циклов
Электрическая долговечность при АС-12, 230В, 4А0,1×106 циклов
Общие параметры
Длительность включения100%
Точность повторенияΔt < ±0,5%
МонтажDIN рейка (EN 60715)
Степень защитыкорпусаIP50
зажимовIP20
Сечение соединительных проводовжесткий кабель2×0,5. ..1,5мм2
1×0,5…4мм2
гибкий кабель2×0,5…1,5мм2
1×0,5…2,5мм2
Рабочая температура-20°C…+60°C
Температура хранения-40°C…+85°C

Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

  • блочные;
  • модульные;
  • встраиваемые.

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

  • электромагнитными;
  • пневматическими;
  • электронными;
  • моторными.

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

  • напряжение, при котором этот прибор будет работать стабильно;
  • коммутирующий ток, определяющий ток управления прибора;
  • износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
  • тип защиты;
  • количество контактов;
  • мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

МодельСтрана производительНазвание фирмыКрепление
РВЦ-10/DУкраинаУКР РЕЛЕDIN рейка
TR4N 4COПольшаRelpolDIN рейка
TM M1ИталияLOVATO ElectricDIN рейка
IO 1080/IOИталияPerryDIN рейка
LT4H-AC240VSМалайзияPanasonicНа панель

Схемы подключения реле времени

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования. Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой. Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить. В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя. Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

Оцените качество статьи:

Основы реле с выдержкой времени

Независимо от области применения, когда требуется конкретное решение, реле с выдержкой времени (TDR) могут обеспечить простое, надежное и экономичное управление. Регулировка времени задержки часто так же проста, как поворот ручки. Обеспечивая переключение с задержкой по времени для запуска двигателя, управления нагрузкой или воздействия на процесс, TDR обычно используются в промышленных приложениях и OEM-оборудовании. Кроме того, они играют важную роль для целевых логических потребностей, например, в небольшой панели или в субпанелях.Они обладают множеством функций и эксплуатационных характеристик, таких как компактность, экономичность, простота и удобство использования.

В стандартном управляющем реле контакты замыкаются сразу же при подаче напряжения на катушку и сразу размыкаются при снятии напряжения. В различных приложениях желательно иметь задержку срабатывания контактов после подачи или снятия напряжения. TDR легко решает проблему. Однако некоторые рефлектометры откладывают замыкание контактов после подачи напряжения, в то время как другие замыкают контакты, а затем снова открывают их после задержки.

Рефлектометры

доступны как съемные устройства, аналогичные съемным реле управления. Однако они также доступны в ряде других форм, включая устройства, монтируемые на основании, и прямые органы управления, смонтированные по стандарту IEC DIN. Например, рефлектометр можно закрепить на пускателе двигателя. В этом приложении подача питания на стартер двигателя приводит к включению функции отсчета времени; контакты внутри устройства работают по окончании отсчета времени. Также доступны электронные рефлектометры со стартером. Некоторые TDR имеют твердотельные выходы вместо релейных выходов.

Традиционно TDR были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства по-прежнему доступны и обычно используются в приложениях, где необходимо зафиксировать время. Сегодня многие TDR также доступны с несколькими диапазонами синхронизации и функциями. Эти рефлектометры стоят немного больше, чем однофункциональные устройства, а также имеют широкий диапазон управляющих напряжений. Кроме того, новые многофункциональные таймеры в стиле IEC позволяют сократить запасы. Давайте подробнее рассмотрим несколько наиболее распространенных типов TDR.

Таймеры задержки включения

С таймером задержки включения отсчет времени начинается при подаче напряжения. По истечении времени контакты замыкаются — и остаются замкнутыми до тех пор, пока с катушки не будет снято напряжение. Если напряжение снимается до тайм-аута, время задержки сбрасывается (нажмите здесь, чтобы увидеть Рис. 1 ).

Таймеры задержки выключения

При использовании таймера задержки выключения при подаче напряжения ничего не происходит. Замыкание управляющего входа (SW) вызывает переключение контактов (щелкните здесь, чтобы увидеть Рис.2 ). Открытие управляющего входа вызывает отсчет времени, и контакты остаются замкнутыми. По таймауту контакты передаются. Закрытие управляющего входа до истечения времени ожидания приводит к сбросу времени. Снятие напряжения до истечения тайм-аута сбрасывает время и размыкает контакты. Кроме того, настоящие таймеры задержки отключения обеспечивают эту функцию (удерживание контактов в замкнутом состоянии) после потери входного напряжения. У них есть конденсаторы, чтобы держать контакты замкнутыми, даже если таймер теряет питание.

Есть специальные символы контактов для таймеров задержки включения и выключения.Фактически, это единственные TDR, для которых назначены специальные символы контактов. В других типах рефлектометров просто используются те же символы контактов, что и для реле. Часто рядом с символом реле делается отметка для обозначения рабочего состояния. Состояние контактов реле всегда отображается при снятом напряжении.

Таймеры однократного действия

Однократный TDR имеет входы напряжения и управления, аналогичные TDR с задержкой отключения. При подаче напряжения ничего не происходит. При замыкании управляющего входа начинается переключение контактов и отсчет времени.Во время отсчета времени управляющий вход можно оставить открытым, закрытым или открытым и закрытым; в каждом случае отсчет времени продолжается, а контакты остаются замкнутыми. Только по истечении времени ожидания контакты будут переданы. В это время TDR сбрасывается и готов к следующему циклу. Единственное средство прервать работу — это снять напряжение.

Реальные приложения

Давайте применим наши базовые знания TDR на практике. Из трех приведенных ниже примеров вы узнаете, как эффективно использовать TDR для управления процессами на различных производственных объектах.

Дробилка и конвейерная линия — Рисунок 3 (щелкните здесь, чтобы увидеть Рис. 3 ) иллюстрирует простую схему дробилки и ее питающего конвейера. Схема предназначена исключительно для иллюстрации работы рефлектометров, обсуждаемых в этой статье; для завершения работающего контура дробилки требуется дополнительная схема. Кроме того, повсюду упоминаются знакомые напряжения, чтобы сделать схему более знакомой.

Для запуска дробилки имеет место следующая последовательность событий:

  • Когда кнопка пуска (строка 1) нажата, реле CR замыкается.
  • Контакт CR на линии 2 замыкает кнопку пуска. Одновременно с этим закрывается контакт CR на линии 3, в результате чего 1TD начинает отсчет времени.
  • Контакт CR на линии 4 замыкается, в результате чего звуковой сигнал (линия 5) звучит через контакт NCTO 1TD.
  • Контакт CR на линии 6 замыкается, в результате чего 2TD активирует свой контакт NOTO на линии 8.
  • Когда 1TD истекает через 10 секунд, его контакт NCTO на линии 5 размыкается, заглушая звуковой сигнал.
  • Одновременно замыкается контакт NOTC 1TD на линии 8, запитывая 2M, запускает дробилку и заставляет 3TD начинать отсчет времени; Контактное лицо 2M на линии 9 закрывает 1TD на строке 8.
  • Когда 3TD истекает через 10 секунд, включается стартер подающего конвейера, 1M. 3ТД служит для отсрочки пуска подающего конвейера до тех пор, пока дробилка не заработает на полной скорости.

Важно отметить, что 3TD не имеет змеевика, но является пневматическим и устанавливается поверх 2M.Отсчет времени 3TD начинается, когда 2M подает питание.

Доступны два метода остановки: нормальный (с пометкой «остановка очистки») и аварийный останов. Чтобы остановить дробилку в нормальных условиях, нажимают кнопку с надписью «остановка очистки»; реле CR обесточивается, вызывая размыкание герметичного контакта на линии 2. Кроме того, контакты CR размыкаются одновременно на всех остальных линиях. Пускатель конвейера 1М (линия 4) обесточивает и останавливает подающий конвейер. В строке 3 1TD обесточивается, размыкая 1TD NOTC в строке 8; поскольку 2M герметизирован через 1TD NOTC, 2M остается под напряжением.Таймер 2TD позволяет дробилке работать до тех пор, пока не выйдет весь материал, чтобы предотвратить засорение дробилки — 60 секунд в этом примере. Когда время 2TD истекает, его контакт NOTO на линии 8 размыкается, обесточивая 2M и останавливая дробилку. Обратите внимание, что контакт NOTC 3TD (линия 4) также остановит подающий конвейер, если реле перегрузки стартера дробилки обесточит 2M, чтобы предотвратить переполнение дробилки.

В то время как остановка очистки используется для обеспечения очистки дробилки от материала во время нормальной работы, аварийная остановка предназначена для реальных аварийных ситуаций — когда персонал находится в опасности или возникает неисправность.Кнопка аварийного останова — это большое устройство с ручным управлением (отсюда и специальный символ), показанное в виде кнопки с защелкой. При нажатии он открывается, немедленно останавливая все двигатели, и остается заблокированным в открытом положении. Чтобы перезапустить систему, сначала необходимо вытащить кнопку аварийного останова и нажать кнопку запуска.

Процесс изготовления окна — Иногда крайне важно иметь в операции мгновенный триггер ввода. Например, линия сушки краски для окон использует инфракрасные обогреватели для сушки краски.Поскольку поток материала нерегулярный и важна экономия энергии, владелец хочет, чтобы обогреватели оставались выключенными между окнами. Требуется метод, чтобы нагреватели оставались включенными, пока в духовке есть окно. В этом примере предположим, что окна имеют одинаковую длину, но разную ширину. Поскольку длина одинакова, можно выбрать одинаковое время сушки для всех окон.

Однократный рефлектометр можно использовать в этом производственном процессе (щелкните здесь, чтобы увидеть Рис.4 ). Фотодатчик (строка 3) расположен так, чтобы определять передний край окна. Когда выходной контакт фотодатчика замыкается (линия 4), запускается таймер TD. Выходной контакт TD замыкается (линия 6), в результате чего замыкается контактор инфракрасного обогревателя. Временная задержка TD также начинает свой временной цикл. Хотя другие части окна, такие как полосы мунтина, разделяющие панели, могут повторно запускать TD, выходные контакты остаются замкнутыми, и TD продолжает отсчет времени. Только по истечении тайм-аута TD его выходной контакт размыкается.После тайм-аута одиночный выстрел готов к повторному запуску для следующего цикла. Контакты M связаны с TD, чтобы предотвратить перегрев окна в случае срабатывания M из-за перегрузки.

Ленточные конвейеры и ковшовые элеваторы — Многие ковшовые элеваторы имеют ковши, прикрепленные к широкой резиновой ленте, поднимают зерно и другие материалы вертикально — укладывая их на другие конвейеры. Приводные двигатели конвейеров расположены на главном шкиве (для натяжения ремня). Привод конвейера состоит из двигателя, соединенного с зубчатым редуктором, который приводит в движение головной шкив. Если шкив головки проскальзывает из-за того, что конвейерная лента не натянута должным образом, шкив головки проскальзывает и прожигает ремень. В этом случае наилучшим сценарием является то, что ремень может порваться и вылить содержимое, что потребует отключения, или, что еще хуже, ремень и его содержимое могут загореться.

Сторожевой таймер может предотвратить такую ​​катастрофу. Индуктивный датчик приближения (обнаруживающий металл) обнаруживает металлический выступ (например, ключ) на хвостовом шкиве. Пока шкив вращается, сторожевой таймер сбрасывается (перезапускается) и позволяет стартеру работать.Когда основная лента конвейера провисает, хвостовой шкив не может вращаться, бесконтактный переключатель не может повторно запустить таймер, а сторожевой таймер выходит из строя, останавливая двигатель конвейера.

Сторожевой таймер в сочетании со стартером конвейера показан на Рис. 5 (щелкните здесь, чтобы увидеть Рис. 5 ). Опять же, обратите внимание, что в операционной системе могут потребоваться дополнительные схемы. На кнопку пуска (линия 1) нажимают и удерживают до тех пор, пока конвейер не достигнет достаточной скорости, чтобы позволить контакту TD на линии 2 замкнуться и уплотнить кнопку пуска; контакт нормально разомкнут и разомкнут (NOTO).Если хвостовой шкив не вращается, TD истечет по таймауту, в результате чего стартер обесточится и конвейер остановится до того, как произойдет повреждение. На практике временная задержка TD устанавливается на несколько секунд.

Примеры, показанные выше, просто предназначены для ознакомления с бесчисленным множеством применений TDR. Фактические приложения для TDR довольно обширны.

Бредхолд — инженер по приложениям в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по адресу [email protected]

Реле с выдержкой времени | Электромеханические реле

Что такое реле с задержкой времени?

Некоторые реле сконструированы с своеобразным механизмом «амортизатора», прикрепленным к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточена. Это дополнение дает реле свойство срабатывания с задержкой по времени .

Реле с выдержкой времени

могут быть сконструированы так, чтобы задерживать движение якоря при подаче напряжения на катушку, обесточивании или и том и другом.Контакты реле с выдержкой времени должны быть указаны не только как нормально разомкнутые или нормально замкнутые, но и в зависимости от того, действует ли задержка в направлении закрытия или в направлении открытия.

Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.

Нормально открытый, закрытый по времени контакт

Во-первых, у нас есть нормально открытый, закрытый по времени (NOTC) контакт. Этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена). Контакт замыкается подачей питания на катушку реле, но только после того, как на катушку непрерывно подается питание в течение заданного времени.

Другими словами, направление , направление движения контакта (закрытие или размыкание) идентично обычному замыкающему контакту, но есть задержка в направлении замыкания и направления. Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально разомкнутый, на — задержка:

Временная диаграмма
NOTC

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Нормально открытый контакт с синхронизацией по времени

Далее у нас есть нормально открытый контакт с таймером открытия (NOTO).Как и контакт NOTC, этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле.

Однако, в отличие от контакта NOTC, синхронизация происходит при обесточивании катушки, а не при подаче напряжения. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выключен -задержка:

Временная диаграмма
NOTO

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Нормально замкнутый, открытый по времени контакт

Затем у нас есть нормально-замкнутый, открывающийся по времени (NCTO) контакт. Этот тип контакта обычно замкнут, когда катушка обесточена (обесточена).

Контакт размыкается при подаче питания на катушку реле, но только после того, как катушка непрерывно запитана в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания и направления.

Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально замкнутый, на — задержка:

Временная диаграмма NCTO

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Нормально закрытый, закрытый по времени контакт

Наконец, у нас есть нормально закрытый, закрытый по времени (NCTC) контакт.Как и контакт NCTO, этот тип контакта обычно замыкается, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле.

Однако, в отличие от контакта NCTO, синхронизация происходит при обесточивании катушки, а не при подаче напряжения. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выключен -задержка:

Схема синхронизации
NCTC

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Реле с выдержкой времени, используемые в промышленных логических схемах управления

Реле с выдержкой времени

очень важны для использования в промышленных логических схемах управления.Вот некоторые примеры их использования:

  • Управление мигающим светом (время включения, время выключения):
    • Два реле с выдержкой времени используются вместе друг с другом, чтобы обеспечить постоянную частоту включения / выключения контактов для подачи прерывистой энергии на лампу.
  • Управление автозапуском двигателя:
    • Двигатели, которые используются для питания аварийных генераторов, часто оснащены элементами управления «автозапуск», которые позволяют автоматически запускать их в случае отказа основного источника электроэнергии.
    • Чтобы правильно запустить большой двигатель, сначала необходимо запустить некоторые вспомогательные устройства и дать им некоторое время для стабилизации (топливные насосы, насосы предварительной смазки), прежде чем будет подано питание на стартер двигателя.
    • Реле с выдержкой времени помогают упорядочить эти события для правильного запуска двигателя.
  • Управление безопасной продувкой печи:
    • Перед тем, как топку сжигания можно будет безопасно зажечь, необходимо запустить воздушный вентилятор на определенное время, чтобы «очистить» топочную камеру от любых потенциально легковоспламеняющихся или взрывоопасных паров.
    • Реле с выдержкой времени обеспечивает логику управления печью с этим необходимым элементом времени.
  • Управление задержкой плавного пуска двигателя:
    • Вместо пуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключить пониженное напряжение для более «мягкого» пуска и меньшего пускового тока. После заданной задержки времени (обеспечиваемой реле задержки времени) подается полная мощность.
  • Задержка последовательности конвейерной ленты:
    • , когда для транспортировки материала установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратной последовательности (последняя первая и первая последняя), чтобы материал не попал на остановившийся или медленно движущийся конвейер.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно, если используются средства управления двигателем с плавным пуском). По этой причине на каждом конвейере обычно имеется схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты перед запуском следующей подачи конвейерной ленты.

Расширенные функции таймера

В более старых механических реле с выдержкой времени использовались пневматические датчики или поршневые / цилиндровые устройства, заполненные жидкостью, для обеспечения «амортизации», необходимой для задержки движения якоря.

В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы.

Реле электронного таймера более универсальны, чем более старые механические модели, и менее склонны к выходу из строя.

Многие модели имеют расширенные функции таймера, например:

  • «одноразовый» (один измеренный выходной импульс для каждого перехода входа из обесточенного состояния в возбужденное)

  • «рециркулировать» (повторяющиеся выходные циклы включения / выключения до тех пор, пока входное соединение находится под напряжением)

  • «сторожевой таймер» (изменяет состояние, если входной сигнал не циклически включается и выключается повторно).

«Сторожевые» реле таймера

«Сторожевой» таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критическим процессом, обычно рекомендуется иметь автоматический сигнал тревоги для обнаружения «зависания» компьютера (ненормальная остановка выполнения программы из-за любого количества причин).

Простой способ настроить такую ​​систему мониторинга — это заставить компьютер регулярно включать и выключать катушку реле сторожевого таймера (аналогично выходу таймера «рециркуляции»).Если выполнение компьютера останавливается по какой-либо причине, сигнал, который он выдает на катушку реле сторожевого таймера, перестанет циклически повторяться и зависнет в том или ином состоянии.

Через некоторое время реле сторожевого таймера «отключится» и сигнализирует о проблеме.

ОБЗОР:

  • Реле с выдержкой времени построены в следующих четырех основных режимах работы контактов:
    • 1: нормально открытый, закрытый по времени. Сокращенно «NOTC», эти реле открываются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально разомкнутыми контактами и задержкой включения .
    • 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называются реле нормально разомкнутые, реле задержки выключения .
    • 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются только в том случае, если катушка постоянно находится под напряжением в течение определенного периода времени.Также называются реле нормально замкнутые с задержкой включения .
    • 4: нормально закрытый, закрытый по времени. Сокращенно «NCTC», эти реле открываются сразу после подачи питания на катушку и закрываются после того, как катушка была обесточена на определенный период времени. Также называется реле нормально замкнутые, реле задержки выключения .
  • Одноразовые таймеры обеспечивают однократный контактный импульс заданной длительности для каждого включения катушки (переход от катушки на к катушке на ).
  • Recycle Таймеры обеспечивают повторяющуюся последовательность импульсов включения-выключения, пока катушка находится под напряжением.
  • Сторожевые таймеры срабатывают своими контактами только в том случае, если катушка не может непрерывно включаться и выключаться (включаться и выключаться) с минимальной частотой.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Описание функций реле с задержкой времени

Функция Операция Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ
Задержка включения
Задержка включения
После подачи входного напряжения начинается отсчет времени (t).По истечении времени задержки (t) на выход подается напряжение. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ
Интервал
При подаче входного напряжения на выход подается напряжение и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Задержка при отпускании
Задержка при выключении
Задержка при отключении питания
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Любое нажатие на триггер во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT
One Shot
Momentary Interval
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t).Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле времени задержки готово принять другой триггер.
FLASHER
(сначала выключено)
После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
FLASHER
(на первом)
При подаче входного напряжения на выход подается напряжение и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ / ВЫКЛ После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле задержки времени готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОБРАБОТКИ ОДИНАРНОГО ВЫПУСКА После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
WATCHDOG
Одиночный выстрел с возможностью повторного запуска
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
Срабатывание ЗАДЕРЖКИ После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ
(ВЫКЛ 1-й)
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки выход обесточивается, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ
(НА 1-й)
При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t1).По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ОТЛОЖЕННЫЙ ИНТЕРВАЛ
Один цикл
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания
Один цикл
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер.В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛ. При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t) приведет к сбросу временной задержки.Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2).Внешний триггер не требуется.
ОДИНАРНАЯ ФЛАШКА После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени задержки (t1), и на выход подается питание на время задержки (t2). По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании временной задержки (t2) выход активируется, и последовательность повторяется до тех пор, пока не завершится временная задержка (t1).Во время задержки (t1) триггер игнорируется.
НА ЗАДЕРЖКЕ После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято.Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ) При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение.Если входное напряжение будет снято и подано повторно, временной цикл будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.

Электронное реле времени Eaton XTTR6A100H70N

Электронное реле времени Eaton XTTR6A100H70N
Многофункциональное электронное реле времени
С двумя переключающими контактами и разъемом для удаленного потенциометра.Может быть сконфигурирован для двух синхронизированных контактов или для одного мгновенного контакта и синхронизированного контакта.
Рейтинг контактов Рейтинг EC
оперативный
ток л по
AC-15
220 В, 230 В, 240 В
Исполнительный
Напряжение
Пилот UL / CSA
Обязанности
Диапазон времени


XTTR6A100H70N

3 400, 50/60 Гц В 300 0.05-100 ч

Переключатель диапазона на таймере устанавливает максимальное время, в течение которого показанный потенциометр справа использует.

В сочетании с максимальной дальностью селекторный переключатель нижнего потенциометра на таймере адаптируется к вашим точным требованиям

Выбор полного диапазона
100 h 100 ч на ручке переключателя диапазонов =

(0.5-10 = 0,5 до
100 часов)
на регулировка времени

30 ч 30 ч включительно ручка выбора диапазона =

(1,5-30 = 1,5 до
30 часов)
на регулировка времени

300 с 300 с вкл. ручка выбора диапазона =

(1.5-30 = 15 до
300 секунд)
на регулировка времени

80 с 100 с на ручке переключателя диапазонов =

(0,5-10 = 0,5 до
100 секунд)
на регулировка времени

1.8 с 3 с вкл. ручка выбора диапазона =

(1,5-30 = от 0,15 до
3 секунды)
на регулировка времени

0,2 с 1 с на ручке переключателя диапазонов =

(0,5-10 = 0,5 до
100 секунд)
на регулировка времени

Время в пределах диапазона
100h
0.5-10 =
От 0,5 до 100 часов
на регулировка времени

3 ч

nnbsp;

1,5 — 30 = 1,5 до
30 часов
во время отрегулировать

120 с

1.5–30 = От 15 до
300 секунд
во время отрегулировать

80 с

0,5 — 10 = 0,5 до
100 секунд
на регулировка времени
1.8 с


1,5-30 = 0,15 до
3 секунды
на регулировка времени

0,2 с
0,5 — 10 = 0,5 до
100 секунд
на время отрегулируйте

M22-R10K

Потенциометр удаленного монтажа для приложений, которые требуется доступ оператора)

Степень защиты IP66
3 отдельных винтовых зажима, Pmax = 0.5 Вт

Стандартные крепления 22 мм или 7/8 » отверстие для кнопки.

Другое сопротивления, доступные в строке потенциометра M22 но используйте только M22-R10K с таймерами.

Многофункциональное реле
ETR4
01/08 AWA2527-1485
[307 KB] [07.03.2002]


Точность значения сопротивления: g 10% (линейная)

XTTR6A100H70N Размеры

1 Мгновенный контакт, 1 синхронизированный контакт A2 / X1 не прыгнули вместе

С A1 и B1 либо соединены вместе или с одинаковым потенциалом через внешний контакт.

2 По времени Контакты, A2 / X1 разомкнуты без перескока


С A1 и B1 либо подключены вместе или с одним и тем же потенциалом через внешний контакт.



Позвольте нашим опытным специалистам по продажам помочь вам найти продукты, соответствующие вашим потребностям. ЗВОНИТЕ 866-595-9616.

© 2016 KMParts.com, Inc. Все права защищены.

Множество различных функций реле с задержкой времени

Реле дает команду на включение электрических и электронных устройств и машин. Мы полагаемся на реле для активации множества бытовых приборов, машин и оборудования, начиная от автомобилей и мобильных телефонов до печных вентиляторов и конвейерных лент.

Реле с выдержкой времени

имеют встроенную функцию задержки времени. Реле с задержкой времени срабатывают разными способами, что позволяет минимизировать количество энергии, используемой для запуска крупного промышленного оборудования или включения и выключения освещения или оборудования в определенное время.Их также можно использовать для обеспечения того, чтобы разные части машины запускались отдельно в заранее определенное время, например:

Реле с выдержкой времени

можно использовать для управления нагрузками или производственными процессами различными способами. Например, реле с временной задержкой может гарантировать, что предметы перемещаются с одного конвейера на другой, когда это необходимо, чтобы предметы на конвейерной ленте не складывались друг на друга.

В качестве примера обеспечения безопасности печи или другие камеры сгорания требуют вентиляции, чтобы избавиться от дыма и избежать возможности взрыва.Реле с задержкой по времени может обеспечить окно по расписанию для удаления ядовитых газов из камеры.

Обычно реле задержки срабатывает при размыкании или замыкании цепи или при подаче входного тока. Триггерный сигнал может быть разработан с помощью управляющего переключателя с сухим контактом, такого как поплавковый переключатель, концевой переключатель или нажимная кнопка; или с напряжением. Однако существует несколько типов реле с временной задержкой, и их временные функции работают по-разному.

Как работает реле с выдержкой времени

Тип используемого реле с выдержкой времени будет зависеть от настройки системы.Таймеры задержки включения и выключения представляют собой наиболее типичные используемые таймеры реле задержки времени. К другим типам относятся таймеры с интервалом при срабатывании, мигающие и повторяющиеся циклы.

Нормально разомкнутые таймеры задержки включения начинают отсчет времени при подаче входного напряжения (мощности). Выход активируется в конце задержки. Необходимо снять входное напряжение, чтобы обесточить выход и сбросить реле задержки времени.

Также называемые таймерами задержки срабатывания, они часто используются в двигателях нагнетателей для задержки срабатывания на определенный период времени после включения газового, электрического или масляного нагревателя.Таймеры задержки включения также используются для смещения времени пуска для нескольких компрессоров или двигателей, которые активируются главным выключателем. Это позволяет избежать чрезмерного скачка тока в линии электропередачи. Другие приложения включают в себя охранную сигнализацию и охранную сигнализацию, предупреждения об открытых дверях, определение последовательности подачи питания, средства управления воспламенителем духовки и средства управления вентиляторами.

Таймеры задержки выключения (также известные как таймеры задержки при отпускании, задержки при выключении или задержки при включении) готовы принять триггер при подаче входного напряжения.На выход подается питание с помощью триггера, который необходимо отключить, чтобы сработала задержка по времени. Выход обесточивается в конце периода задержки времени. Если триггер сработает во время задержки, он будет сброшен.

Таймеры задержки выключения могут использоваться в системах кондиционирования воздуха для удержания двигателя вентилятора в работе в течение определенного периода времени после того, как термостат выключил охлаждающий компрессор. Их также можно использовать для управления электрическими устройствами и двигателями в течение определенного времени, например, монетными сушилками в коммерческих прачечных.Другие приложения включают управление газовым клапаном, управление телефонной цепью и управление дверью лифта.

Также называемые одноразовыми таймерами, выход для интервальных таймеров уже запитан, и отсчет времени начинается при подаче входного напряжения. По истечении периода задержки выход обесточивается. Необходимо снять входное напряжение, чтобы можно было сбросить реле задержки времени.

Реле временной задержки с интервалом включения могут использоваться для широкого спектра сложных промышленных и коммерческих приложений общего назначения, в зависимости от выбранной конкретной модели.В некоторых системах охранной сигнализации используются интервальные таймеры. К другим приложениям относятся синхронизированные циклы для электросварочных аппаратов, предупреждения о ремнях безопасности автомобилей, дозирующее оборудование и насосные станции.

При подаче входного напряжения на мигалку контакты включаются и отключаются один за другим. Время включения и выключения одинаково. Таймер сбрасывается путем снятия напряжения и его повторной подачи. Таймеры мигалок обычно используются с системами сигнализации, световыми индикаторами, системами предупредительной световой сигнализации и последовательными таймерами, такими как те, которые используются для освещения взлетно-посадочной полосы в аэропортах.

Таймеры повторения цикла имеют два элемента управления, поэтому циклы можно регулировать независимо. Эти циклы будут повторяться до тех пор, пока на реле с выдержкой времени будет подано напряжение. Некоторые таймеры повторного цикла запускают сначала таймер выключения, а другие запускают таймер включения. Например, они могут использоваться вместе друг с другом для включения и выключения ламп.

Реле задержки времени The Amperite Co.

Amperite Co. предлагает широкий ассортимент реле с выдержкой времени для множества применений.Хотя наши основные рынки состоят в основном из производителей оригинального оборудования (OEM) и электроники, мы также предлагаем индивидуальные продукты для удовлетворения всех потребностей клиентов.

Не стесняйтесь обращаться к нам, чтобы узнать, как мы можем помочь вашему бизнесу добиться успеха.

Цифровое реле таймера, 8-контактное, 12В / 24В / 220В

Цифровые реле таймера, 8-контактное реле задержки времени, имеют диапазон настройки времени 0,01 ~ 999 с / 0,01 ~ 999 мин / 0,01 ~ 999 ч, легко читаются с помощью 3-значного дисплея. Цифровое реле таймера высокого качества и низкой цены широко применяется в области промышленной автоматизации с рабочим напряжением 12 В постоянного тока, 24 В постоянного тока или 220 В переменного тока.

Параметры

Модель ATO-Th300 ATO-Th400
Режим работы Таймер задержки включения
Напряжение питания (дополнительно) 220 В переменного тока или 12 В постоянного тока или 24 В постоянного тока
Режим вывода (дополнительно) Режим 2: Один групповой выход мгновенного действия и один групповой выход задержки
Режим 3: Один выход групповой задержки приостановки
Режим 4: Две группы выхода задержки синхронизации
Диапазон установки времени 0.01 ~ 999 секунд / минута / час
Режим отображения 3-значный дисплей
Контактная емкость 220VAC / 3A 28VDC / 5A (резистивная нагрузка)
Потребление энергии ≤2 Вт
Тип монтажа Крепление на панель
Размеры Внешний (Ш * В * Г) 58 * 88 * 68 мм 40 * 50 * 58 мм
Вырез (Ш * В) 52 * 64 мм 45.5 * 56 мм
Принадлежность (дополнительно) Монтажное гнездо, 8 контактов
Вес 1 кг
Рабочая температура -10 ~ 50 ℃
Влажность ≤85% отсутствие едких или магнитных помех

Размеры (единица измерения: мм)

Цифровое реле таймера ATO-Th300
ATO-Th400 Цифровое реле таймера

Подключение реле цифрового таймера и режим работы выхода

Советы: Как работает реле с задержкой времени?

Реле таймера или реле задержки времени — это разновидность реле, в котором реализовано управление задержкой времени на основе электромагнитного или механического принципа.

Когда катушка находится под напряжением, якорь и поддон притягиваются железным сердечником и мгновенно опускаются вниз, так что мгновенная группа контактов включается или выключается. Но шток поршня и рычаг не могут упасть вместе с якорем одновременно. Верхний конец штока поршня соединен с резиновой пленкой в ​​воздушной камере. Когда шток поршня начинает опускаться под действием отпускания пружины, резиновая пленка вогнута вниз, и воздух в указанной выше камере становится тонким, что заставляет шток поршня медленно опускаться под действием демпфирования.По прошествии определенного периода времени шток поршня опускается в определенное положение, и контакт времени задержки приводится в действие рычагом, так что нормально замкнутый контакт разомкнут, а нормально разомкнутый контакт замкнут. От включения катушки до завершения действия контакта времени задержки, этот период является ограничением времени реле таймера. Продолжительность времени задержки можно изменить, регулируя размер воздухозаборника воздушной камеры. После того, как катушка обесточена, реле полагается на восстанавливающую пружину для восстановления.

Основы реле с выдержкой времени

: схема реле и приложения

Введение

Реле времени относится к типу реле, выходная цепь которого должна произвести очевидное изменение (или контактное действие) после добавления (или удаления) входного сигнала действия в указанное и точное время. Это электрический компонент, используемый в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током.

С развитием электронной техники электронные реле времени стали основным продуктом в реле времени. Электронные интеллектуальные реле времени с цифровым дисплеем, использующие технологию крупномасштабных интегральных схем, имеют множество рабочих режимов, которые могут не только обеспечивать длительное время задержки, но также иметь высокую точность задержки времени, малый размер, удобную настройку и длительный срок службы, что упрощает систему управления и надежнее. Реле времени также имеет функцию автоматического контроля.Реле времени и другое оборудование вместе могут сформировать программный космический маршрут для реализации автоматической работы оборудования.

Основные сведения о реле времени

Каталог


Ⅰ Основы работы с реле времени

1.1 Что такое реле с задержкой времени?

Реле времени — очень важный компонент в системе электрического управления. Во многих системах управления используйте реле времени для управления задержкой. Реле времени — это электрическое устройство с автоматическим управлением, которое использует принцип электромагнитного или механического действия для задержки замыкания или размыкания контактов.Его особенностью является задержка от момента получения сигнала катушкой притяжения до действия контакта. Реле времени обычно используется для управления процессом запуска двигателя с функцией времени.

Как упоминалось выше, основная функция временной задержки — это исполнительное устройство в простом программном управлении. Когда он получает сигнал запуска, он начинает отсчет времени. По окончании отсчета времени его рабочий контакт размыкается или замыкается, что способствует последующей работе схемы.Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки. Кроме того, реле времени само по себе может не выполнить замыкание. После закрытия на какое-то время он снова откроется. Это цикл закрытия и открытия с задержкой времени. Однако настройка определенного количества реле времени и промежуточных реле может сделать это.

1.2 Принцип работы реле задержки времени

Реле времени широко используется в дистанционном управлении, телекоммуникациях, автоматическом управлении и другом электронном оборудовании и является одним из наиболее важных компонентов управления.Когда катушка находится под напряжением, якорь и поддон притягиваются сердечником и мгновенно опускаются вниз, замыкая или размыкая рабочий контакт. Однако шток поршня и рычаг не могут упасть с якорем одновременно, потому что верхний конец штока поршня соединен с резиновой пленкой в ​​воздушной камере.

Когда шток поршня начинает двигаться вниз под действием отпущенной пружины, резиновая пленка вогнута вниз. Воздух в воздушной камере становится более разреженным, в результате чего шток поршня амортизируется и медленно опускается.По прошествии определенного периода времени шток поршня опускается в определенное положение, а затем действие задерживающего контакта проталкивается через рычаг, заставляя подвижные контакты открываться и закрываться. Время от момента подачи питания на катушку до завершения срабатывания контакта задержки — это время задержки реле. Продолжительность времени задержки можно изменить, регулируя размер отверстия для впуска воздуха в воздушную камеру с помощью винта. После обесточивания всасывающей катушки реле использует пружину для восстановления.И воздух быстро вытесняется через воздуховыпускное отверстие.

1.3 Структура реле времени

Рисунок 1. Реле времени демпфирования воздуха

1 Катушка

5 Прижимная пластина

9 Слабая пружина

13 Регулировочный винт

2 железных сердечника

6 Шток поршня

10 Резиновая пленка

14 Воздухозаборник

3 Арматура

7 Рычаг

11 Стенка воздушной камеры

15 Микропереключатель

4 Реакционная пружина

8 Пружина

12 Поршень

16 Микропереключатель

1.4 Параметры реле времени

Технические параметры включают номинальное напряжение, рабочий ток контакта, тип и количество контактов, время задержки, точность, температуру окружающей среды, механический и электрический срок службы и т. Д. Теперь возьмем воздушное реле времени серии SJ23 в качестве примера. , его технические параметры следующие:

1) Номинальная управляющая способность: AC300VA, DC60W (блок контактов с задержкой 30 Вт).

2) Номинальный уровень напряжения: AC380V, 220V; DC220V, 110V.

3) Номинальное напряжение катушки: 110 В переменного тока, 220 В и 380 В.

4) Максимальный рабочий ток контакта: 0,79 А при 380 В переменного тока, 0,27 А (мгновенно) и 0,14 А (задержка) при 220 В постоянного тока.

5) Ошибка повторения задержки: ≤9%.

6) Напряжение втягивания в горячем состоянии: не более 85% от номинального напряжения реле. Когда напряжение падает с номинального значения до 10% номинального значения в холодном состоянии, его можно надежно снять. И он может надежно сработать после достижения 110% номинального напряжения.

7) Механический срок службы составляет не менее 1 миллиона раз, а электрический ресурс — 1 миллион раз (срок службы по постоянному току узла контактов задержки составляет 500 000 раз).

1,5 Четыре контакта реле времени

Рис. 2. Обозначения реле времени

NOTC (нормально открытый, закрытый по времени): когда катушка не находится под напряжением, контакт NOTC нормально разомкнут. Он замыкается при подаче питания на катушку реле, но только в течение определенного времени после того, как катушка находится под постоянным напряжением. Направление движения контакта (закрытый или открытый) такое же, как и у стандартного нормально открытого контакта. Поскольку задержка происходит в том направлении, в котором катушка находится под напряжением, этот тип контакта обычно разомкнут и с задержкой включения. NOTO (нормально разомкнутый, разомкнутый по времени): в отличие от контакта NOTC , синхронизированное действие происходит, когда катушка обесточена. Поскольку задержка происходит, когда катушка обесточена, этот тип контакта нормально разомкнут и с задержкой отключения.

NCTO (нормально замкнутый, разомкнутый по времени): когда на катушку не подается питание, контакт NCTO нормально замкнут. При подаче питания на катушку реле контакт размыкается, но только в течение определенного времени после того, как катушка находится под постоянным напряжением.Направление движения контакта (замкнутый или разомкнутый) такое же, как у стандартного нормально замкнутого контакта, но есть задержка в направлении открытия. NCTC (нормально замкнутый, замкнутый по времени): контакт NCTC аналогичен контакту NCTO , потому что, когда катушка нормально замкнута в обесточенном состоянии и разомкнута подачей питания на катушку.

Ⅱ Значение задержки в цепи реле

Установите время задержки реле. Вообще говоря, характеристика задержки реле времени может быть отрегулирована в пределах диапазона конструкции, чтобы облегчить регулировку его времени задержки в цепи.

Цепь реле задержки времени (отключение питания)

Если вы используете реле задержки включения, задержка начнется сразу после получения входного сигнала. По окончании задержки исполнительная часть выдаст сигнал в схему управления. Когда входной сигнал исчезнет, ​​реле немедленно вернется в состояние предварительного действия. Это противоположно реле задержки выключения. Когда входной сигнал получен, исполнительная часть сразу получает выходной сигнал. После исчезновения входного сигнала реле требуется определенное время, чтобы вернуться в состояние до действия.

Рисунок 3. Структура реле времени

Ⅲ Классификация реле времени

3.1 В соответствии с принципом работы

В соответствии с различными принципами работы, реле времени можно разделить на реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени пр.

(1) Реле времени демпфирования воздуха

Тип получен за счет использования принципа демпфирования при прохождении воздуха через небольшое отверстие.Его конструкция состоит из трех частей: электромагнитной системы, механизма задержки и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия, система контактов представляет собой микровыключатель, а в механизме задержки используется амортизатор подушки безопасности.

(2) Электронное реле времени

Используйте принцип, согласно которому напряжение конденсатора в RC-цепи не может прыгать и может изменяться только постепенно по экспоненциальному закону, то есть задержка достигается за счет характеристик электрического демпфирования.

Характеристики: Широкий диапазон задержки, высокая точность (обычно около 5%), небольшой размер, ударопрочность и простая регулировка.

(3) Электрическое реле времени

Используйте миниатюрный синхронный двигатель для привода редуктора, чтобы получить задержку по времени.

Особенности: Диапазон задержки широкий, до 72 часов, а точность задержки может достигать 1%. В то же время на значение задержки не влияют колебания напряжения и температура окружающей среды.

Его диапазон задержки и точность не имеют себе равных среди других реле времени.Его недостатки — сложная конструкция, большие размеры, короткий срок службы, высокая цена, а точность зависит от частоты сети.

(4) Реле времени электромагнитное

Используйте принцип медленного ослабления магнитного потока после отключения электромагнитной катушки, чтобы задержать отпускание якоря магнитной системы, чтобы получить задерживающее действие контактов. Он отличается большой контактной емкостью, поэтому регулирующая способность велика. Однако диапазон времени задержки невелик, а точность немного хуже.Таким образом, он в основном используется для управления цепями постоянного тока.

3.2 По режимам задержки

На основании этого реле времени можно разделить на два типа: с задержкой включения и с задержкой выключения.

(1) Реле времени с задержкой включения начинает задерживать сразу после получения входного сигнала. После завершения задержки ее исполнительная часть выдает сигнал для манипулирования схемой управления. Когда входной сигнал пропадает, реле сразу возвращается в состояние до действия.

(2) Реле времени с задержкой выключения работает как раз наоборот. Когда входной сигнал получен, исполнительная часть сразу получает выходной сигнал. После исчезновения входного сигнала реле требуется определенная задержка для восстановления состояния до действия.

Ⅳ Как подключить реле времени?

Реле времени — очень важный компонент в системе электрического управления. Существуют типы задержки включения и типы задержки отключения питания.В зависимости от типа действия различают электронный тип, электрический тип и т. Д. Между ними электронный тип использует принцип заряда и разряда конденсатора в сочетании с электронными компонентами для достижения действия задержки. Есть много электрических стилей с использованием подушек безопасности и пружин.

Рисунок 4. Схема электрических соединений реле времени

Подключение реле времени:

1) Управляющая проводка: считайте это реле постоянного тока.

2) Управление работой: Хотя напряжение управления подключено, то, играет ли оно роль управления, определяется таймером на панели.

3) Понимание функций: это однополюсный двухпозиционный переключатель с активной точкой, как и активный рычаг обычного рубильника.

4) Подключение нагрузки: Подключите нейтральный провод источника питания или отрицательную клемму.

5) Принцип работы: Когда таймер недействителен, он эквивалентен нормальному свету в выключенном состоянии. Во время отсчета сработает реле, и электрические приборы будут активированы для работы, что эквивалентно нормальному свету во включенном состоянии.

В качестве примера возьмем реле времени задержки включения:

Рисунок 5. Подключение контактов реле задержки

Ⅴ Приложения реле времени

In Flash Control

  • Двухкратные реле взаимодействуют друг с другом, чтобы обеспечить постоянную частоту импульсов включения / выключения контактов, посылая прерывистое питание на свет.

в блоке управления безопасной продувкой печи

  • Перед тем, как печь для сжигания можно будет безопасно зажечь, вентилятор должен поработать в течение определенного периода времени, чтобы очистить весь горючий или взрывоопасный пар из камеры печи.Реле времени обеспечивает необходимые временные части для работы управления печью.

В электрическом управлении задержкой плавного пуска

  • Нет необходимости запускать большой электродвигатель, переключая полную мощность из полностью остановленного состояния, и можно плавно снизить напряжение при запуске с меньшим пусковым током.

Задержка последовательности движения конвейерной ленты

  • Когда для транспортировки материалов установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратном порядке (последняя — первая, первая — последняя), чтобы предотвратить накопление материалов на движущемся конвейере, который может останавливаться или двигаться. медленно.

Ⅵ Выбор реле времени

Выбор реле времени в основном обусловлен режимом задержки и согласованием параметров. При выборе следует учитывать следующие аспекты.

(1) Выбор режима задержки

Следует выбирать в соответствии с требованиями схемы управления. Время сброса после действия больше, чем собственное время действия, чтобы избежать неправильной работы или даже отсутствия задержки. Это особенно важно в случаях повторяющихся цепей задержки и частых операций.

(2) Выбор типа

В случаях, когда точность задержки невысока, всегда используются более дешевые электромагнитные реле времени или реле времени с воздушным демпфированием. Напротив, в случаях, когда точность задержки высока, можно использовать электронные реле времени.

(3) Выбор напряжения катушки

В зависимости от напряжения цепи управления выбирается напряжение, при котором реле притягивает катушку.

(4) Выбор параметров источника питания

В случаях, когда напряжение источника питания сильно колеблется, лучше использовать воздушное демпфирование или электрические реле времени, чем реле транзисторного типа.А в тех случаях, когда частота сети колеблется, не следует использовать электрические реле времени. Кроме того, при сильных перепадах температуры нельзя использовать воздушно-демпфирующий тип.

При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также другие факторы, такие как режим задержки, форма контакта, точность задержки и метод установки в соответствии с требованиями управления.

Ⅶ Инструкции по эксплуатации реле таймера

7.1 Общие идеи

1) Держите реле времени в чистоте, иначе погрешность увеличится.

2) Перед использованием проверьте, соответствуют ли напряжение и частота источника питания напряжению и частоте реле времени.

3) Выберите время управления реле времени в соответствии с требованиями пользователя. Независимо от типа реле времени, пока время отсчета времени равно установленному времени, его выходные контакты будут действовать для достижения цели схемы управления временем.

4) Для продуктов постоянного тока обратите внимание на подключение согласно принципиальной схеме и обратите внимание на полярность источника питания.

5) После того, как реле времени выйдет из рабочего состояния, его следует немедленно сбросить для следующего использования. Если интервал повторного использования меньше установленного времени, цепь управления будет ненормальной. Более того, тип задержки включения автоматически сбрасывается после выключения; и тип задержки выключения автоматически сбрасывается после включения.

6) Старайтесь не использовать его в местах с явной вибрацией, прямым солнечным светом, влажностью и контактом с почвой.

7.2 Две точки внимания при использовании реле времени

1) Начальная точка отсчета времени

С одной стороны, при выборе точки синхронизации реле времени задержки включения, вы должны выбрать подачу питания на реле времени, когда сигнал синхронизации отправляется схемой управления, которая должна выполнять синхронизацию. С другой стороны, при выборе точки синхронизации реле времени с задержкой отключения питания, вы должны выбрать отключение питания реле времени, когда схема управления, которая должна отправить сигнал синхронизации, чтобы время может быть выполнено.

2) Конечная точка отсчета времени

Конечная точка отсчета времени имеет два значения: первое относится к точке, в которой установленное время равно времени отсчета времени; другой относится к моменту действия контракта.

3) Точка сброса отсчета времени

Сброс реле времени предназначен для очистки последнего временного содержания для следующего использования. Если его не сбросить, при следующем использовании произойдет сбой. Особое внимание следует обратить на следующее: интервал между двумя использованиями должен быть больше, чем время сброса, что особенно важно для электрических реле времени.

  • Взаимосвязь между начальной точкой, конечной точкой и точкой сброса отсчета времени

1) После использования реле времени возникает проблема сброса. Следовательно, большинство цепей управления находятся в цепи следующего уровня по выходу реле времени. После того, как сигнал завершения отсчета времени получен точно, он используется для отключения питания реле времени (тип задержки включения) или питания реле времени (тип задержки отключения питания).

2) В верхней и нижней цепях управления реле времени есть компоненты, которые не могут работать одновременно.Если реле времени не может точно управлять верхними и нижними цепями управления в этих точках, это приведет к ненормальной работе устройства.

Ⅷ Пример: реле времени в цепи освещения

Требования к управлению: свет 1 и свет 2 горят одновременно, а свет 2 гаснет через 30 секунд после того, как загорится свет 1 выключенный. Когда свет 1 горит, свет 2 можно выключить в любой момент.

В соответствии с требованиями к системе управления поясните на следующей принципиальной схеме.

Рисунок 6. Выключатель реле времени в цепи освещения

1) Нажмите SB2 , контактор KM находится под напряжением и самоблокируется, и в то же время KT также находится под напряжением, а KT замыкается.

2) После включения KT промежуточное реле KA также запитывается для работы.

3) При этом одновременно замыкаются контакт KM и контакт KA , горят свет 1 и свет 2 .

4) При нажатии кнопки остановки SB1 контактор KM отключается, контакт KM размыкается, и одновременно гаснет свет 1 . Из-за наличия реле задержки отключения питания KT все еще горит, а также светится 2 . Он гаснет по истечении времени, установленного реле времени.

5) Когда горит свет 1 , а контакт KA1 включен в любое время, реле времени сбрасывается. KT отключается и свет выключается.

Это типичное применение реле задержки выключения. Однако в реальной схеме логика управления может быть более сложной, чем эта, поэтому мы должны глубоко понимать принцип работы и применение реле времени.

Часто задаваемые вопросы по основам работы с реле с задержкой времени

1. Что такое реле с выдержкой времени?
Реле с выдержкой времени или реле времени, позволяющее необходимым действиям происходить в определенное время в электрическом аппарате, потому что они, по сути, действуют как таймер.

2. Как работает реле с выдержкой времени?
Реле с выдержкой времени управляют потоком электроэнергии и могут использоваться для управления питанием многих различных типов электрических нагрузок. Сочетая в себе возможности электромеханического выходного реле со схемой управления, эти реле спроектированы таким образом, чтобы выполнять до одиннадцати функций временной задержки.

3. Что такое схема реле с выдержкой времени?
Реле с выдержкой времени. Реле с выдержкой времени. Реле — это переключатели, которые управляются цепью.Реле, по сути, отправляют сообщения, которые говорят, что что-то нужно запустить. Когда автомобиль заводится, зажигание только косвенно взаимодействует с аккумулятором автомобиля, потому что реле посылает сигнал, который сообщает автомобилю о запуске.

4. Как работает реле с выдержкой времени?
После подачи входного напряжения реле с выдержкой времени готово к приему сигналов запуска. При подаче триггерного сигнала реле включается и начинается заданное время. … Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

5. Как сделать реле с выдержкой времени?
Эти реле обеспечивают «временную задержку» между включением или отключением питания катушки и перемещением якоря. Такие реле называются реле с выдержкой времени. Реле с временной задержкой состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.

6. Что такое реле задержки выключения?
Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени.Также называемые нормально разомкнутыми реле задержки выключения. 3: нормально закрытый, открытый по времени.

7. Как работает реле таймера задержки выключения?
Действие функции задержки выключения
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.

8. В чем разница между задержкой выключения и таймером задержки включения?
Что касается задержки включения таймера, таймер запускается включением бита триггера таймера, а выходной бит таймера включается по истечении времени настройки.Что касается задержки выключения таймера, выходной бит таймера выключается, когда время настройки прошло после того, как входной бит таймера был выключен.

9. Как проверить реле таймера?
Burden Test
Настройте таймер с большим временем задержки, например: 2 минуты.
Включите реле напряжением 125 В и измерьте постоянный ток.
Запишите ток до срабатывания таймера.
Через 2 минуты реле сработает. Запишите ток после операции.
Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.

10. Какова функция реле с выдержкой времени?
Типичные функции временной задержки включают задержку включения, цикл повторения (запуск), интервал, задержку выключения, повторный запуск одного импульса, цикл повторения (запуск), генератор импульсов, один выстрел, задержку включения / выключения и защелку памяти.

.
