Ремонт шарового крана своими руками

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

• При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
• Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
• Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

• разводной ключ;
• ключ-шестигранник подходящего размера;
• отвертка, которой можно действовать при необходимости и как тонкой спицей;
• плоскогубцы;
• фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

• На корпусе смесителя должна быть декоративная заглушка, которую придется снять.
• Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.
• Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.
• Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
• Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.
• Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

• откручиваем накидную гайку, а затем снимаем шланг;
• снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
• заменяем только что снятую прокладку новой, смочив её перед установкой водой;
• собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

• перекрываем горячую и холодную воду;
• снимаем гибкий шланг;
• после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
• теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
• следующим должен стать золотник: его мы также демонтируем;
• а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
• сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:

Ремонт шарового крана | Онлайн-журнал о ремонте и дизайне

Содержание

1. Устройство шаровых кранов
2. Возможные проблемы при пользовании шаровым краном
3. Ремонт и обслуживание шаровых кранов

Ситуации, когда необходимо самостоятельно в домашних условиях устранить неисправности кранов шаровых, встречаются достаточно часто. По своему устройству шаровой кран отличается от других подобных устройств. Однако выполнить его ремонт может практически каждый мужчина, обладающий минимальными необходимыми для этого знаниями и навыками. А знать для этого нужно устройство крана и принцип подачи воды.

Схема устройства шарового крана.

Многие привыкли к тому, что в обычном кране нужно всего лишь заменить силиконовую или резиновую прокладку, после чего можно продолжать его использование. В шаровом кране могут возникнуть как подобные неисправности, так и многие другие поломки, приводящие к его плохой работе.

Устройство шаровых кранов

Шаровой кран состоит из следующих деталей: внутри крана или смесителя вмонтировано запорное устройство, имеющее вид металлического шара со специальными отверстиями для выхода воды. При повороте этого шара происходит уменьшение или увеличение напора воды либо полное закрытие крана. Смеситель имеет два отверстия, для горячей и холодной воды. На выходе же имеется единственное отверстие для выхода воды нужной температуры.

Поэтому, при возникновении затруднений, ремонт таких устройств следует доверить сантехнику, который сделает его качественно и быстро.

Однако можно немного сэкономить и устранить все неисправности своими руками.

Возможные проблемы при пользовании шаровым краном

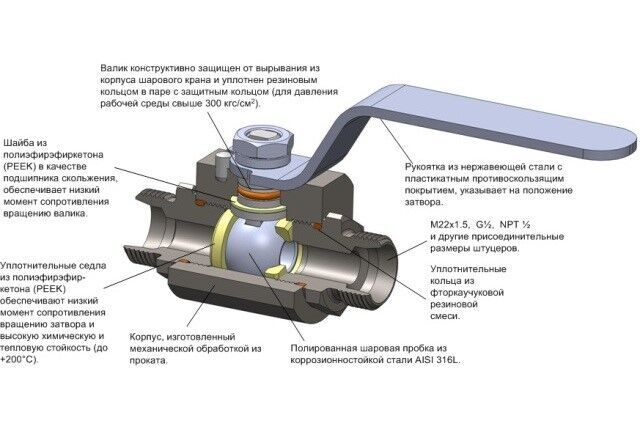

Схема устройства шарового крана высокого давления.

Кран не подлежит ремонту в том случае, если он имеет видимые повреждения в виде трещин на его корпусе. Такой дефект часто встречается в дешевых кранах, сделанных из плохого материала. При уменьшении напора воды необходимо разобрать устройство и поискать проблемы внутри. Для начала следует проверить, не стал ли напор меньше из-за того, что в системе упало давление воды. Для этого нужно открыть другие краны в доме и посмотреть, какой в них напор. Другой причиной является засорение аэратора на выходном канале. Его нужно просто снять и почистить. Если из крана течет ржавая вода, причину стоит искать в системе водоснабжения, а не в самом устройстве.

Наиболее часто встречающимися поломками шаровых кранов являются: протечка воды из смесителя, слабый напор воды и неправильная регулировка температуры воды. Вода может протекать из-за засорения пространства между резиновыми прокладками в картридже и поворотным элементом. Даже маленькая песчинка способна привести к нарушению герметичности конструкции и протечке. Поэтому следует разобрать смеситель и прочистить его, в противном случае протечка увеличится вследствие деформации резиновой прокладки, что потребует замены последней.

Причиной слабого напора воды может быть засорение затвора. Для того чтобы избежать возникновения этой неисправности, необходимо устанавливать перед смесителем и на вводе в дом фильтр грубой очистки. Изменение температуры воды вызывает засорение одного из отверстий шара песчинками или кусочками резиновой прокладки.

Если причины неисправности обнаружить не удалось, необходима замена крана на стояке с водой. Причиной тому является стремление сэкономить на покупке качественных кранов и смесителей. Такие устройства обычно производятся из силумина — дешевого материала, имеющего низкую прочность и часто крошащегося при любом механическом воздействии. Поэтому лучше приобрести качественное устройство, чем потом ремонтировать дешевый смеситель.

Ремонт и обслуживание шаровых кранов

При разборке и ремонте крана вам могут потребоваться следующие материалы и инструменты:

• гаечные ключи;
• плоскогубцы;
• резиновые прокладки;
• отвертка;
• специальная смазка.

Схема ремонта шарового смесителя.

Перед тем как разобрать смеситель, необходимо перекрыть холодную и горячую воду перед ним. Винт, удерживающий поворотный рычаг смесителя, следует выкрутить. После этого рычаг снимают, прикладывая некоторое усилие и немного двигая его из стороны в сторону. После снятия рычага откроется резьбовая часть крана. Ее нужно открутить отверткой, слегка вращая по часовой стрелке. Не забывайте при этом о водопроводных шлангах, которые могут деформироваться при повороте устройства.

С помощью плоскогубцев нужно удалить купол смесителя и убрать пластиковый элемент. При протечке нужно осмотреть уплотнитель, который может износиться либо засориться песком и известковыми отложениями. Очистку нужно производить осторожно, иначе можно повредить уплотнитель. После этого шар вынимают из крепления и, при наличии повреждений, заменяют его. Следующим шагом будет демонтаж уплотнителей, фиксирующих поворотный элемент. Пружинки и уплотнители снимаются при помощи тонкой плоской отвертки.

При повреждении и деформации прокладок их нужно заменить на новые.

Пружинки необходимо внимательно осмотреть, если они стали менее упругими, и также необходимо обновить.

Таким образом, можно отремонтировать кран в ванной или на кухне. Сборку производят в обратном порядке. Все прокладки необходимо смазать специальной смазкой, подходящей для конкретного типа крана или смесителя.

Неисправный шаровой кран следует ремонтировать очень тщательно, внимательно осматривая все его детали и части. Особенно необходимо обращать внимание на наличие инородных частиц в шаровом элементе и на резиновых прокладках. После сборки нужно проверить герметичность соединений и провести испытания при подключенном водоснабжении.

Как заменить клапан наполнения унитаза

Инструменты

• Сменный наполнительный клапан
• Плоскогубцы для блокировки каналов
• Ножницы
• Губка
• Полотенца
• Ведро

Шаги

1. Снимите крышку с бака.

2. Перекройте воду, повернув запорный вентиль по часовой стрелке.

3. Слейте как можно больше воды из бачка, удерживая рычаг смыва в нижнем положении до полного смыва унитаза.

4. Губкой или полотенцем удалите остатки воды из бака. Магазинный пылесос тоже работает хорошо.

5. Отсоедините трубку или шланг подачи воды, соединяющие клапан подачи воды с клапаном заполнения.

6. Под баком ослабьте стопорную гайку, которая крепит наполнительный клапан к баку.

7. Снимите старый наполнительный клапан.

8. Новый наполнительный клапан будет работать так же, как и старый.

9. Установите на место новый наполнительный клапан и отрегулируйте высоту поплавка в соответствии с инструкциями производителя.

10. Подсоедините новую заливную трубку к переливной трубке.

11. Подсоедините трубку или шланг подачи воды к баку.

12. Включите воду, проверьте новый заливной клапан и убедитесь в отсутствии утечек.

---

Прочитать стенограмму видео

Если у вас старый туалет, неисправный наполнительный клапан может привести к его протечке, что приведет к трате воды и денег. Как правило, лучше всего заменить его. Это не займет у вас много времени, а запасная часть не будет стоить дорого.

Через несколько минут я покажу вам, как поставить новый наполнительный клапан на ваш унитаз. Если у вашего унитаза есть другие проблемы, посмотрите наше видео «Диагностика протекающего унитаза», чтобы выяснить, какой компонент внутри бачка может протекать.

Наполнительный клапан пропускает воду в бак, а поплавок удерживает воду в баке от слишком высокого уровня. Клапан в сборе включает в себя поплавок и запорный механизм для остановки потока воды.

Перед тем, как отправиться в местный розничный магазин товаров для дома, чтобы забрать новый наполнительный клапан, вот что вам следует знать. Лучшие наполнительные клапаны обеспечивают защиту от сифона. На самом деле, ваши местные строительные нормы и правила могут требовать этот тип клапана. Защита от сифона предотвращает попадание воды из бачка унитаза обратно в систему водоснабжения вашего дома. Независимо от ваших строительных норм и правил, установка антисифонного клапана является хорошей идеей.

Начните с отключения подачи воды в туалет.

Снимите крышку бака. Внутри унитаза вам нужно снять трубку для наполнения, прикрепленную к переливной трубе на сливном клапане.

Смойте унитаз, удерживая нажатым рычаг бачка, чтобы слить из бачка как можно больше воды. Вы можете использовать губку или полотенце, чтобы удалить остатки воды.

Далее отсоедините линию подачи воды от бака. Возможно, вам придется использовать разводной ключ или пару пассатижей, чтобы ослабить соединение.

Затем снимите старый наполнительный клапан, сняв стопорную гайку под баком.

Новый наполнительный клапан устанавливается так же, как и старый.
Поместите шайбу хвостовика на резьбу хвостовика нового клапана плоской стороной вверх. Затем вставьте заливной клапан в отверстие в нижней части бака.

Удерживая его на месте, с помощью рулетки проверьте, установлен ли клапан на нужной высоте по отношению к переливной трубе. Если вам нужно отрегулировать высоту клапана, нажмите на стопорное кольцо, чтобы освободить его, и поверните стержень, чтобы отрегулировать наполнительный клапан на нужной высоте. Как только он будет установлен на нужной высоте, потяните стопорное кольцо обратно вниз, чтобы зафиксировать хвостовик на месте.

Не забудьте прикрепить заливную трубку к верхней части переливной трубы.

Наконец, подсоедините соединение подачи воды под баком и включите воду. Наконец, смойте унитаз, чтобы убедиться, что он наполняется правильно, и проверьте, нет ли утечек под унитазом. Если клапан протекает под баком, подтяните соединения.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно ознакомьтесь со списком часто задаваемых вопросов для этого видео. И обязательно распечатайте наши Инструкции по проекту, которые включают в себя контрольный список инструментов и материалов, прежде чем посетить местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший к вам магазин, воспользуйтесь нашим поиском магазинов.

Удачи в вашем проекте и спасибо за просмотр.

Close Transcript

---

Отправить в Kindle

Подробнее на: Видео с практическими рекомендациями > Сантехника

Вернуться к началу

Рекламные видео

900 02 Посмотреть больше спонсируемых видео »

Полное руководство по проблемам с шаровыми кранами и Устранение неполадок

Шаровые краны представляют собой промышленные устройства, которые открывают и закрывают поток в различных трубопроводных системах, и для этого в них используется внутренний вращающийся шар. Шаровые краны открываются, когда отверстие в шаре обеспечивает приток среды, и закрываются, когда ручка клапана поворачивается на девяносто градусов, в результате чего поток блокируется.

Шаровые краны надежны; они хорошо функционируют даже после нескольких циклов, а в случае длительного бездействия по-прежнему надежно закрываются. Эти качества делают их более предпочтительными по сравнению с запорными и шаровыми клапанами для регулирующих и запорных устройств. Тем не менее, эти качества не означают, что у них нет проблем.

Таким образом, эта статья представляет собой полное руководство по проблемам, с которыми сталкиваются пользователи шаровых кранов, как легко ремонтировать шаровые краны , руководства по замене рукоятки и седла, а также другие методы устранения неполадок шарового крана.

Как проверить шаровой кран

Источник: istock

Как и большинство промышленных устройств, шаровые краны изнашиваются из-за интенсивного использования. Независимо от того, насколько хорошо о них заботятся, детали со временем изнашиваются и ломаются. В результате важно оценить клапаны для обеспечения оптимальной безопасности.

Опрессовка ваших шаровых кранов может проводиться регулярно или при первых признаках повреждения.

Испытания шаровых кранов проводятся не только как процедура технического обслуживания, но и для обеспечения их соответствия отраслевым требованиям и нормам. При проверке прочности пневматического шарового клапана корпус клапана должен быть частично закрыт.

Проверка герметичности

Ниже приведены простые шаги для доступа к уплотнению на различных типах шаровых кранов.

Проверка герметичности шарового крана с плавающим шаром:

• Убедитесь, что клапан частично открыт.
• Впустите жидкость через одно отверстие и убедитесь, что другое остается закрытым.
• Поверните шар несколько раз и закройте клапан, убедившись в отсутствии утечек из закрытого порта.
• Также убедитесь в отсутствии утечек через сальник и уплотнительное кольцо.
• Наконец, налейте жидкость с другого конца и повторите описанные выше шаги.

Испытание на герметичность для фиксированного шарового крана:

• Во-первых, перед испытанием убедитесь, что шар несколько раз провернулся без нагрузки.
• Затем поверните шаровой кран в закрытую сторону и впустите указанное количество тестовой жидкости (среды) из одного порта.
• Определить степень уплотнения входного конца с помощью манометра. Точность манометра должна быть в пределах от 0,5 до 1 с диапазоном, в 1,5 раза превышающим испытательное давление. Клапан считается исправным, если давление не падает.
• Затем введите тестовую среду через другой порт и повторите вышеуказанный тест.
• При этом убедитесь в отсутствии течи в сальниковом и уплотнительном кольце.
• Наконец, убедитесь, что клапан снова наполовину открыт. Закройте оба порта и заполните внутреннюю полость тестовой средой.

Проверка трехходового шарового крана должна выполняться в каждом положении.

Примечание. Важно заменить клапан с явными повреждениями, даже если он прошел эти испытания. Это связано с тем, что шаровые краны с видимыми повреждениями могут в конечном итоге перестать работать позже, несмотря на то, что некоторое время они работали.

Поэтому постоянный контроль имеет решающее значение для поддержания безопасной среды для промышленных процессов. Кроме того, обеспечьте соблюдение отраслевых законов и местных правил, касающихся шаровых кранов в целом.

Узнать цену

Распространенные неисправности шаровых кранов и способы их устранения

Большинство проблем с шаровыми кранами возникают в результате неправильной установки детали клапана или установки неправильных деталей. Наиболее распространенными причинами проблем с шаровым краном являются скопление грязи и остатков воды внутри клапана.

Неисправности шарового крана также включают утечку жидкости, заедание клапанов, гниение и даже перегрев, что приводит к неисправности клапана. Шар блокируется растворяющим цементным клеем, что может привести к тому, что шар прилипнет к внутренней части клапана, тем самым препятствуя его вращению. Клапаны быстро изнашиваются, когда седла шаровых кранов слишком тугие.

В процессе эксплуатации происходит износ из-за частого переключения на открытие и закрытие клапана. Кроме того, некоторые детали клапана изнашиваются, что приводит к неправильной работе шарового клапана.

Эти сбои не позволяют пользователям максимально использовать эти клапаны из-за их неисправности. Следовательно, важно понимать некоторые распространенные проблемы, с которыми сталкиваются шаровые краны, и их решения.

1. Невозможно перекрыть шаровой кран

Основная причина

Шаровые краны, которые долгое время не использовались, могут проливать жидкость (среду) при выключении, особенно если у них есть проблемы с уплотнением клапана. Иногда замена клапана может оказаться сложной задачей, особенно если неисправный клапан плотно прилегает.

Решение

• Чтобы устранить эту проблему, сначала затяните пассатижами фитинги и посмотрите, прекратится ли утечка.
• Если нет, замените уплотнение в клапане или купите совершенно новый клапан.

2. Шаровой кран не закрывается полностью

Основная причина

В некоторых случаях шаровой кран не может полностью закрыться и закрывается только частично, и может быть важно заменить седло клапана или приобрести новый клапан, который надежен.

Не все седла клапанов можно заменить. Только те, которые имеют шесть сторон и углов или прорезь под отвертку, могут быть удалены.

Решение

• Получите новый клапан в качестве замены.
• При замене клапана убедитесь, что подача воды в эксплуатируемые линии перекрыта.
• Убедитесь, что труба отрезана, и замените прежний клапан пилой по металлу.
• Подсоедините новый кусок трубы к отрезанной части.
• Затем убедитесь, что новый шаровой кран установлен на место.
• Дайте воде течь и проверьте, нет ли ослабленных соединений или разливов.

Важно убедиться, что проблема частично открытого шарового крана решена. Он требует обращения, поскольку запорный клапан, который не полностью закрывается, не может выполнять свои функции в тяжелых условиях, вызывая утечку вредных газообразных веществ или оставляя зону, заполненную водой.

3. Заклинивший шаровой кран

Шаровые краны обычно используются в качестве запорных клапанов, что означает, что они должны быть полностью открыты. Они функционируют, либо обеспечивая свободный поток, либо блокируя среду.

Иногда необходимо ослабить шаровой клапан из ПВХ, чтобы он не мешал потоку жидкости.

Если шаровой кран застрял, выполните следующие действия для устранения проблемы:

Шаг 1. Ручное управление

• Перекройте подачу воды.
• Затем откройте и закройте клапан, несколько раз повернув его ручку, чтобы ослабить клапан.
• Освободите пылинки, застрявшие между корпусом клапана и шаром, несколько раз слегка ударив по корпусу клапана. Убедитесь, что клапан из ПВХ не попал грубо; в противном случае он легко рвется.
• Слегка встряхните ручку клапана, чтобы отремонтировать шаровой компонент и привести его в движение.
• Выньте рукоятку и плоскогубцами немного поверните клапан, чтобы облегчить его движение. Закрепите ручку на клапане с помощью винта.

Если эти шаги не помогли, перейдите к следующему шагу:

Шаг 2. Используйте смазку.

• Распыление смазочных материалов, таких как WD-40, что означает вытеснение водой, формула 40. При этом ручка войдет в корпус клапана, помогая удалить ржавчину и корродирующие металлы, вызывающие заедание шарового клапана.
• Оставьте клапан на некоторое время после распыления.
• Попытайтесь открыть и закрыть клапан, перемещая его вперед и назад.
• Если он не двигается, не заставляйте его. Скорее, смажьте его снова и оставьте. Иногда вам нужно оставить его на долгие часы.
• Наконец, через несколько часов возьмитесь за ручку трубным ключом и поверните вентиль. Если он отклеится и сдвинется, дайте воде стечь и продолжайте поворачивать шаровой кран, чтобы ослабить его.
• Замените шаровой кран, если он застрял.

Важно следить за тем, чтобы смазка WD-40 не использовалась на пластиковых клапанах, поскольку при нанесении она может расплавить пластик.

4. Утечка в шаровых кранах

Причины протечки в кране при установке:

• Повреждение клапана может быть вызвано неправильным транспортированием и подъемом, что приводит к протечке клапана.
• Неустраненная коррозия клапана может привести к разрушению уплотняющей поверхности, что приведет к негерметичности шарового крана .
• Небезопасное место установки.
• Отсутствие глухой установки на обоих концах клапана.
• Отсутствие смазки в седле клапана во время установки позволяет таким загрязнениям, как дождевая вода и мусор, попасть на заднюю часть седла клапана.
• Наличие заусенцев при сварке.
• Неправильная установка клапана в частично открытом положении может привести к повреждению шара и протечке клапана.
• Неверные ограничения при установке и несовпадение штокового привода с узлом.
• Остатки сварки и другие остатки после монтажа оставляют следы на уплотняемой поверхности, вызывая протечки в процессе.

Причины протечек в клапане во время работы

• Наиболее распространенной причиной протечек в клапане во время работы является отсутствие правильных методов обслуживания со стороны руководителя эксплуатации.
• Строительные остатки оставляют следы на уплотняемой поверхности при обычной эксплуатации, что приводит к протечкам.
• Длительное бездействие шара и седла клапана приводит к их блокировке и повреждению поверхности уплотнения при открытии и закрытии клапана.
• Негерметичность шарового крана может произойти, если шаровые краны наклонены на два-три градуса.
• Накопление ржавчины, пыли и мусора между соединителем и штоком приводит к тому, что клапан не встает на место, вызывая утечку.
• Общий привод имеет свои ограничения. Если он останется активным в течение длительного времени, он начнет разрушаться. Ограничительный болт ослабевает, и смазка затвердевает, вызывая внутреннюю утечку.
• Утечка также происходит, когда положение клапана электрического привода находится спереди и не близко к неправильному положению.

Методы устранения неисправности шарового крана

• Первым шагом является проверка предела клапана, чтобы убедиться, что утечка может быть устранена путем изменения предела.
• Затем медленно нанесите смазку, чтобы остановить утечку. Тем временем обратите внимание на изменение стрелки манометра, чтобы проверить, сохраняется ли утечка.
• Иногда утечка возникает из-за повреждения уплотняющих поверхностей. Следовательно, рекомендуется применять чистящую жидкость для клапана для очистки поверхности и седла.
• Откройте и закройте клапан несколько раз, время от времени повторно нанося смазку, удаляя отходы с поверхности уплотнения и камеры седла клапана.
• Проверьте полностью закрытое положение на наличие утечек. Если есть, нанесите усиленную герметизирующую смазку.
• Кроме того, убедитесь, что полость клапана проветрена, так как это создает большую разницу давлений, которая способствует процессу герметизации.
• Наконец, клапаны следует полностью заменить, если утечка все еще сохраняется.

5. Изношенное уплотнительное кольцо

Основная причина

Уплотнительное кольцо клапана со временем изнашивается, поскольку шаровой кран постоянно прижимается к шаровому крану.

Решение

• Это нормальное явление. Единственным решением является замена старого уплотнительного кольца новым при появлении признаков износа.
• Кроме того, уменьшение интенсивности потока жидкости внутри клапана может увеличить срок его службы.

6. Проблемы с приводом

Основная причина

Важно определить причину этой проблемы с шаровым краном, так как ремонт привода шарового крана будет пустой тратой времени и денег, когда проблема связана с клапаном, поскольку некоторые проблемы с приводом возникают из-за проблемы с клапаном.

Таким образом, вот некоторые распространенные проблемы с клапанами, которые могут привести к проблемам с приводом:

• Слабый шток клапана
• Барьер
• Заедание уплотнения
• Чрезмерный крутящий момент

Решение

9 0002 Переведите систему в ручной режим и проверьте если им можно управлять вручную.

В электрических приводах убедитесь, что подаваемое напряжение не слишком велико, чтобы снизить риск перегрева клапана.

Получить предложение

Руководство по сборке и установке шарового клапана

Источник: Research Gate

Понимание того, как работает установка клапана, может помочь предотвратить утечки и решить другие проблемы, связанные с утечкой воды. Важно проанализировать ориентацию и установку клапана.

Процедура установки и обслуживания клапана

Источник: istock

• Монтаж промышленных шаровых кранов можно производить в любом направлении. Однако важно, чтобы при установке приводной вал находился в вертикальном положении, чтобы уменьшить нагрузку на клапан, создаваемую приводом.
• Перед установкой осмотрите корпус шарового крана и материал седла, чтобы убедиться в отсутствии повреждений, вызванных транспортировкой или хранением.
• Проверьте метку давления на клапане в соответствии с условиями применения.
• Также проверьте температурную метку на клапане в соответствии с требованиями применения.
• Проверьте резьбовые соединения (NPT, BSP и т. д.)
• Перед установкой шарового крана убедитесь, что все сварочные работы завершены, а температура клапана снижена.
• Перед установкой убедитесь, что на трубе нет остатков сварки, ржавчины или других остатков. При необходимости промойте водой или моющим средством.
• Убедитесь, что на шаровом кране нет ржавчины и грязи, тщательно очистив поверхность фланца или трубную резьбу, которая будет соприкасаться с ним.
• Убедитесь, что шаровой клапан не смещен.
• Убедитесь, что нагрузка на клапан снижена.
• Обеспечьте демонтаж клапана в металлическом трубопроводе для технического обслуживания, установив соединительную муфту.
• Демонтаж трехсекционных резьбовых и двухсекционных фланцевых шаровых кранов можно производить без нарушения трубопровода.
• Убедитесь, что болты фланцевого клапана затянуты. Это создаст равномерное давление и создаст уплотнение между клапанами и фланцами.
• После установки поработайте с клапаном, чтобы убедиться в отсутствии ошибок и в том, что он может повернуться на полные 90 градусов.

Процедуры технического обслуживания шарового крана

Для обеспечения длительной бесперебойной работы шаровых кранов наиболее эффективным методом остается плановое техническое обслуживание. Эти методы могут показаться сложными, но они обеспечивают бесперебойную работу системы и, в конечном счете, экономят ваши деньги и время.

Игнорирование этих процедур обслуживания шарового крана может привести к тому, что у вас появятся неисправные машины, которые в конечном итоге могут потребовать разборки или замены.

Ниже приведены простые инструкции по техническому обслуживанию шаровых кранов:

• Проверьте привод, если клапан застрял между открытым и закрытым. Если возникнет необходимость, снимите и вручную поработайте клапан, чтобы проверить неисправность.
• При необходимости снимите клапан и осмотрите его на наличие незнакомых предметов.
• Чрезмерный крутящий момент повреждает привод и может повредить внутренние детали клапана.
• Если он не используется часто, поворачивайте клапан ежемесячно или чаще.
• Перед обслуживанием клапана убедитесь, что давление в системе снижено.
• Измените последовательность установки, чтобы удалить ее из трубопровода.
• Замените седла и уплотнения клапанов, выбросив торцевые пластины.
• Аккуратно выдавите шар и торцевые седла, когда шар находится в закрытом положении. Чтобы не повредить очищенную поверхность шара, используйте для удержания мягкий кусок ткани.
• Вытолкните приводной шток из полости, чтобы открыть уплотнения штока. Затем установите на место шток, торцевые пластины, уплотнения и шар. Убедитесь, что на уплотнение наносится только одобренная смазка, и проверьте установку в соответствии с последовательностью установки.
• Проводите частые проверки клапана, особенно если он работает в суровых условиях.

Руководство по замене седла шарового клапана

Старые седла клапана следует заменить на более качественные, чтобы обеспечить их эффективную работу. Седла и материалы шаровых кранов должны быть совместимы и подходить для применения.

Ниже приведены простые шаги по замене седла шарового клапана:

• Закройте клапан.
• Ослабьте все болты трубным ключом.
• Аккуратно снимите один конец перед другим.
• Далее слегка выпустить мяч с другой стороны.
• Затем снимите старые сиденья и замените их новыми. Убедитесь, что сторона с небольшим краем прилегает к мячу.
• Убедитесь, что уплотнения седла правильно выровнены, прежде чем вставлять их обратно.
• Затяните болты, плотно затяните их и всегда оставляйте шар в закрытом положении.

Руководство по замене рукоятки шарового крана

Источник: istock

Рукоятки являются важной частью шаровых кранов. В открытом состоянии ручка принимает горизонтальное положение, а в закрытом положении становится вертикальной. Этот механизм позволяет легко определить состояние клапана.

Неисправная ручка шарового крана может привести к утечке. Если ручка сломана, потребуется простой ремонт. Однако в случае неполного закрытия клапана потребуется замена.

Шаровые краны часто имеют проблемы с рукояткой, включая поломку из-за превышения давления или температуры. Из-за этих неисправностей эксплуатация шарового крана может оказаться чрезвычайно сложной, а в некоторых случаях невозможной.

Ниже приведены шаги по замене рукояток шаровых кранов:

• Закажите сменную рукоятку с тем же номером модели у производителя вашего крана. Если вы не можете найти клапан с точным фитингом, вы можете приобрести совершенно новый клапан, который может пригодиться, когда вам понадобится резервный корпус клапана.
• Прежде чем снимать ручку, убедитесь, что система находится в закрытом положении.
• Из-за тугих винтов в шве для снятия старой ручки потребуется отвертка.
• Прежде чем что-либо снимать, систему необходимо отключить, чтобы во время замены клапан не находился под давлением.
• Ослабьте винты с помощью плоской отвертки.
• Замените старую ручку новой и снова затяните винты.

Замена рукояток клапанов несложна и может помочь вам сэкономить время и деньги по сравнению с заменой наполнительного клапана.

Получить предложение

Заключение

Шаровой кран регулирует поток жидкости через него с помощью вращающегося шара. Это менее затратная альтернатива своим аналогам с низкой стоимостью обслуживания.

Как и все другие типы клапанов, шаровые краны имеют неисправности, с которыми приходится сталкиваться пользователям. Тем не менее, большинства этих проблем можно избежать при надлежащем обслуживании и уходе за шаровым краном.

В этом посте мы рассмотрели процедуры испытаний, способы сборки и установки шаровых кранов.
