Бетономешалка своими руками из бочки + видео

Содержание

Почему бетономешалка
Принцип функционирования
Что можно использовать
- Бетономешалка без двигателя
- Бетономешалка с приводом
Заключение

Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

самостоятельный или гравитационный;
воздействием виброволн;
механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

пригодность к ремонту и доступность деталей;
простота хранения;
сравнительно меньшая стоимость;
легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

сварочный аппарат;
дюймовая труба;
разметочный инструмент;

металлический стержень для оси;
болгарка;
бидон на 40 литров;
подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону.

Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки.

Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

труба для каркаса дюймовая;
двигатель от стиральной машины или старого насоса;
бочка на 200 литров;
кнопка включения;
клиновидный ремень;
шкивы от стиральной машины большой и маленький;
пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками.

К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

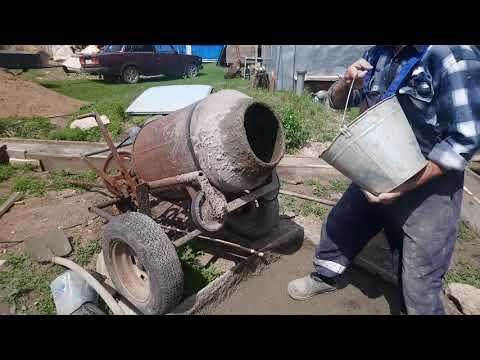

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов. На рамной конструкции следует предусмотреть место для закрепления мотора, а также размещение противовеса, защищающего устройство от опрокидывания. Помимо этого, на раме должно быть предусмотрено место для пульта управления и самой груши.

Создаем мотор

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

Сборка малобюджетной самодельной бетономешалки – Новости Матери-Земли

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЕРИ-ЗЕМЛИ

Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме … включая, возможно, случайную работу, требующую перемешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную растворомешалку из металлолома… особенно если устройство может справиться с большинством ваших повседневных дел иИзготовление 0005 и стоит всего несколько долларов.

Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами. Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные купленные в магазине ручные миксеры (некоторые из которых, кстати, имеют цену до 100 долларов!), и так же просты в использовании!

Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от уровня ваших навыков механики), используя только разводной ключ, дрель с битами 3/32″ и 1/4″, отвертку, ножовку и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции. Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

Затем соберите раму из железной трубы (мы использовали оцинкованный лист сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно закреплены на месте, сначала проденьте полуось через трубчатый корпус и наденьте колеса и шайбы. Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить вал от чрезмерного осевого люфта и биения, затем смажьте ось и зафиксируйте весь узел двумя шплинтами.)

Смесительный барабан вращается на валу, прикрепленном к крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте. (Было бы неплохо нанести немного смазки на «позвоночник» рамы — в точках, где он соприкасается с чаном, — чтобы облегчить процесс вращения.)

Наконец, вы можете покрасить сборку, если хотите, и— как только вы прикрепите к ручкам набор велосипедных рукояток — ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь». (Подсказка: вращайте барабан в правильное направление … наклонные лопасти лопасти должны врезаться в песчаный материал, а затем сбрасывать его с верхней части чана.) Конечно, если хотите, вы можете прикрепить ручки к внешней стороне барабана – напротив каждой лопасти – с помощью используя более длинные болты 1/4″ для крепления «миксеров». (Убедитесь, что ваши захваты не касаются всех частей рамы во время вращения. )

В любом случае, это простое оборудование стоит десяти долларов или около того (и часа или двух), необходимых для его сборки. А если вы будете тщательно промывать барабан после каждой работы, у вас будет безотказный инструмент на долгие годы!
