Сборка арматуры смывного бачка: Как установить арматуру в сливной бачок унитаза

Как установить арматуру в сливной бачок унитаза

Опубликовано:

Крайне сложно представить себе современную жизнь без комфортно обустроенного санузла. Не секрет, что в санузле ключевую роль играет унитаз. И чтобы его эксплуатация не приносила дискомфорта, сливной механизм должен работать исправно. Из этой статьи вы узнаете, как установить арматуру в сливной бачок унитаза.

Содержание

  1. Особенности сливного механизма
  2. Монтаж сливной арматуры
  3. Регулировка сливного механизма
  4. Видео

Особенности сливного механизма

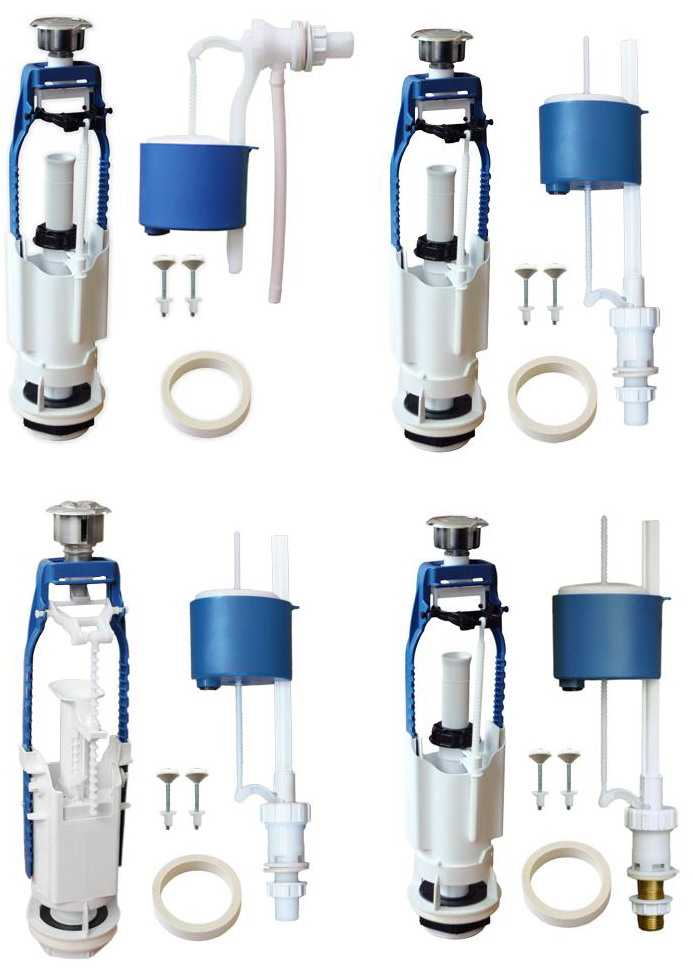

Арматура для бачка с двойным смывом

Существует несколько видов сливных механизмов. Но независимо от вида, он должен обеспечивать хороший слив всей воды, которая находится в бачке. При этом слив должен осуществляться при легком нажатии на поворотный рычаг или кнопку. Некоторые механизмы слива сегодня могут оборудоваться эконом системой, благодаря чему вместо одной кнопки вы увидите две, одна из которых сливает меньший объем воды за один раз. Сливной механизм оборудуется переливом. Он необходим для того, чтобы предотвратить переполнение бачка. Весь механизм имеет две важные части:

  1. Сливной сифон.
  2. Спускной рычаг.

Арматура с нижним подводом

Сифон имеет отверстие, которое при стыковке с бачком образовывает герметичное соединение. Существует несколько видов сифонов, которые по разному регулируют воду. Например, «груша» представляет собой резиновый цилиндр. Для слива воды используется рукоятка или рычаг, который тянется вверх или нажимается.

Арматура рычажного типа

В современных сливных системах в сливном механизме имеется шток, который поднимает грушу. Как правило, при срабатывании механизма вода поступает в чашу унитаза.

Арматура сливного бачка в разборе

Монтаж сливной арматуры

После установки унитаза в первую очередь собирается бачок. Хотя существуют разные системы сливной арматуры, мы рассмотрим монтаж самой распространенной. Процесс монтажа происходит в следующем порядке.

Порядок установки арматуры

  1. Первым делом устанавливается резиновая прокладка на сливной механизм.
  2. Установка бачка Затем она устанавливается в бачок и при помощи пластмассовой гайки закручивается с обратной стороны.
  3. В комплекте с сифоном имеются специальные уплотнительные резиновые прокладки и шайбы для прикручивания винтами бачка к унитазу. С нижней стороны на винты одевают пластмассовые шайбы и прикручивается гайка. Не забудьте надеть резиновое уплотнительное кольцо на винт.
  4. После этого необходимо подключить водопровод при помощи шланга. На шланге также должна иметься резиновая прокладка, которая будет обеспечивать герметичное соединение.
  5. В самом конце монтируется крышка на бачок унитаза.
  6. Затем закручивается кнопка для слива.

В зависимости от конструкции сливного бачка, расположение ручки слива может быть разным.

Монтаж кнопочного узла

Вот и вся процедура по монтажу запорной арматуры на сливной бачок. Остается отрегулировать арматуру сливного бачка.

Регулировка сливного механизма

После установки остается проверить, как работает арматура в бачке. При этом важно правильно отрегулировать уровень воды внутри бачка. Для этого стакан фиксируется в том положении, при котором вода будет останавливаться на одном уровне. Настройка высоты перелива также выполняется параллельно. К каждому запорному механизму обычно прилагается инструкция от завода-изготовителя. Если вы ее изучите, то узнаете, как настроить арматуру унитаза правильно именно в вашем случае.

Регулировка арматуры унитаза

В приложенном видео вы увидите, как правильно установить сливную арматуру унитаза. Если у вас имеется опыт в этой работе, то оставляйте свои комментарии в конце этой статьи.

Видео

В следующем видео мастер дает массу полезных рекомендаций по установке арматуры в бачок, ее регулировке, показывает как проводить обслуживание сливного бачка:

Пример монтажа одноуровневой арматуры в сливной бачок:

Читайте также:

  • Как установить сливной бачок.





Помогла ли вам статья?

Установка арматуры в сливной бачок унитаза с нижней подачей воды

Нормальная работа унитаза во многом зависит от функциональности сливного бачка. Здесь размещается наливная и сливная арматура, которая обеспечивает подачу воды для смыва. Следить за тем, чтобы механизм действовал безотказно, и ремонтировать его при необходимости – обязанность пользователя.

Содержание

  1. Устройство арматуры сливного бачка
  2. Принцип работы
  3. Инструкция по установке арматуры
  4. Сборка арматуры
  5. Монтаж бачка
  6. Монтаж крышки и кнопки
  7. Регулировка арматуры
  8. Профилактика неисправностей

Устройство арматуры сливного бачка

Сливной бачок – фаянсовая, пластиковая или чугунная емкость, в которой накапливается вода для смыва. После использования унитаза пользователь нажимает на кнопку или дергает за рычаг и вода из резервуара подается в чашу унитаза. Когда емкость опорожняется, в него поступает вода из водопровода и наполняет.

Механизм, обеспечивающий выпуск и набор воды, располагается тут же, в накопительном резервуаре. В специальной защите конструкция не нуждается, так как изготовляется из пластика и металлических сплавов, не склонных к коррозии. Устройства несколько отличаются – это зависит от способа управления и подводки воды. Однако любой вариант включает 3 главных узла.

  • Заполнение – приспособления, обеспечивающие набор воды, или наливная арматура. Главный ее элемент – наливной клапан, установленный на входе водопроводной трубы. Он соединен рычагом с поплавком. Последний представляет собой полый пластиковый цилиндр, плавающий на поверхности жидкости. Когда вода спускается, поплавок опускается вместе с ней, изгибая рычаг. И когда усилие изгиба достигает критической величины, клапан открывается и вода из водопровода заполняет резервуар.
  • Слив – механизмы выпуска воды или сливная арматура. Регулирует выпуск клапан слива. В простейших случаях это приспособление грушевидной формы, плотно входящее в отверстие слива. В более современных моделях конструкция носит название сливной колонны, может включать 2 клапана вместо одного и объединяется с переливом. Клапан слива приходит в действие, когда пользователь нажимает на кнопку или опускает рычаг. Он поднимается и освобождает слив. Вода устремляется в отверстие с большим напором, поэтому сразу клапан опуститься не может. Но когда набранная вода выходит из резервуара, включается наливной клапан и жидкость поступает из водопроводной трубы. В этот момент сливная колонка уже находиться близко ко дну на одном уровне с водой. Теперь набираемая жидкость прижимает клапана к сливу и он плотно его закрывает.
  • Узел перелива – представляет собой жесткую пластиковую трубку, установленную вертикально. Ее уровень размещается чуть выше отметки максимум. Если по каким-то причинам наливной клапан пропускает воду после того, как резервуар наполнится, жидкость выводится через перелив в унитаз.

Собираю новый унитаз

25%

Меняю сломанный узел

34.38%

Меняю старую арматуру, пока она не вышла из строй

40.63%

Проголосовало: 32

В новых моделях перелив нередко объединен с выпускным клапаном и дополняется специальным мембранным устройством, регулирующими напор подаваемой воды. Такая конструкция работает бесшумно.

Принцип работы

Выпускают бачки с нижней и боковой подводкой воды. Эта конструкционная особенность не оказывает влияния на управление резервуаром – с помощью кнопки, штокера, рычага. Разница состоит в способе подачи воды.

В любой старой модели вода подается сбоку. Наливное отверстие вместе с клапаном находится обычно на правой стороне бачка. Расположено отверстие выше уровня набора воды. При заполнении резервуара струя жидкости падает на дно, издавая сильный шум. По мере заполнения шум уменьшается.

С этой проблемой пытаются справиться, закрепив к клапану выпуска трубку. Она почти достигает дна. В этом случае жидкость подается на нижний уровень воды и сливной бачок не так сильно шумит.

Нижняя подводка предполагает размещение отверстия на дне резервуара. При этом отверстие всегда находит под водой, так как даже при полном спуске бачка жидкость остается на уровне минимум. Вода поступает снизу, так что никаких посторонних звуков не возникает.

Такой механизм подачи заметно повлиял на конструкцию клапана впуска.

  • Собственно клапан закрывания – включает корпус со втулкой, прокладкой и фильтром. Приспособление плотно перекрывает отверстие и не пропускает воду. Фильтр, вмонтированный в корпус, заодно очищает поступающую воду от избытка солей кальция.
  • Мембрана – помимо собственно мембраны, включает регулятор набора. Устройство полностью нивелирует шум воды и регулирует напор подаваемой струи. Чтобы изменить стандартный режим набора – сделать работу бесшумной – рычажок поворачивают. Струя слабеет, но при этом резервуар заполняется несколько медленнее.
  • Клапан и мембрана соединены с направляющей, тягой, которая заменяет здесь рычаг-коромысло, стаканом и поплавком. Стакан – просто приемное депо, поплавок – действующий элемент. В такой конструкции пластиковый цилиндр поплавка смещается по направляющей вертикально вверх или вниз, переправляя силу на рычаг. Ограничивает движение цилиндра стакан, дно которого устанавливается на отметке минимум.

Действует конструкция аналогично обычной «груше», но с большей точностью. При нажатии на кнопку сливания колонка отрывается от отверстия и выпускает воду. Поплавок по мере снижения уровня жидкости смещается по направляющей вниз, пока полностью не опускается в стакан. В этот момент усилие, переданное тяге, достигает максимума и сливной клапан поднимается над впускным отверстием.

Вода поступает снизу, препятствуя механическому или случайному опусканию клапана. Напор регулируется мембранным устройством. По мере наполнения поплавок поднимается вверх по направляющей, пока не достигает отметки максимум. После этого клапан автоматически закрывается.

Такая модель позволяет синхронизировать работу всех элементов. В отличие от обычной конструкции, здесь не нужно удерживать штокер или кнопку, чтобы устройство сработало. Да и превышение уровня жидкости в резервуаре невозможно, если арматура не повреждена.

Минус нижней подводки – неудобное расположение впускного отверстия. Чтобы добраться до бачка снизу, нужно втиснуться в небольшое пространство между унитазом и стеной или же снять бачок.

Инструкция по установке арматуры

Монтаж арматуры сливного бачка с нижней подводкой или его замена выполняется после установки самого унитаза его соединения с канализацией. Это необходимо, так как для проверки работы арматуры нужно иметь возможность набрать и спустить воду.

К моделям бачков прилагается инструкция, где пошагово описан каждый этап установки. Проще всего воспользоваться документом, предоставленным производителем.

Сборка арматуры

Установка арматуры в сливной бачок предполагает подключение водопровода. Для этого удобнее использовать гибкие шланги. Один конец крепят на водорозетку, второй подключают к нижнему отверстию. Нужно подобрать длину шланга так, чтобы он позволял смещать бачок и ставить его рядом с унитазом – во время ремонта, например.

Сборка арматуры не составляет трудностей. Конструкционно она состоит из 2 элементов, уже собранных и готовых к установке.

  1. На сливной клапан ставят резиновую прокладку.
  2. Вставляют колонку в сливное отверстие и прикручивают пластиковой гайкой с внешней стороны. Закручивают плотно, но не до упора.
  3. Установка сливного механизма в бачок унитаза выполняется таким же образом: крепят уплотнительную прокладку, вставляют механизм во впускное отверстие. С наружной стороны фиксируют гайкой.
  4. Можно сразу же подключить водопроводный шланг. Если удобнее, подсоединение выполняют после установки бачка на чашу.

В собранном виде элементы арматуры не должны касаться друг друга, стенок резервуара и гаек.

Монтаж бачка

Для фиксации резервуара в комплекте идут болты, прокладки и гайки. Инструкция проста.

  1. На крепежные болты надевают железные или пластиковые шайбы и резиновые прокладки. Вставляют болты в монтажные отверстия с бачка.
  2. С другой стороны накручивают пластиковые шайбы. На гайки надевают резиновые кольца.
  3. Устанавливают бачок на полочку так, чтобы крепеж вошел в монтажные отверстия на чаше унитаза. Закрепляют болты гайками снизу. Гайки закручивают поочередно: 2 оборота справа, 2 оборота слева. Таким образом достигается вертикальность установки.

После монтажа подключают водопроводный шланг.

Монтаж крышки и кнопки

Если модель оснащается кнопочным механизмом, установка обоих элементов выполняется одновременно. Крышку ставят сверху, совмещая ее границы с границами корпуса. В отверстие на крышке вставляют кнопочный механизм и вкручивают в выпускной клапан.

Сборка такого бачка предполагает модульный подход. По инструкции все 3 элемента нужно по очереди установить на место. Если кнопочный спуск не вкручивается на место, это означает, что сливная колонка некорректно стоит в отверстии и ее нужно отрегулировать.

Регулировка арматуры

Настраивают арматуру после полной сборки, так как чтобы проверить ее работу, необходимо набрать и спустить воду. Сначала настраивают сливной клапан, затем перелив, а потом наливную арматуру.

  • Высота смывного клапана должна соответствовать размерам накопительного резервуара под крышкой с учетом размеров кнопочного механизма. Если она меньше, кнопка не вкручивается на место. Чтобы решить эту проблему, отсоединяют тягу от защелок переливной трубки с обоих сторон и снимают фиксаторы стоек – просто оттягивают в стороны. Стойку смещают по вертикали вверх или вниз. На направляющей есть специальная шкала, которая позволяет выставить механизм по отметкам. Закрепляют фиксаторы в нужном положении. Вновь ставят крышку и вкручивают кнопочный механизм.
  • Регулировку перелива начинают с выставления уровня максимума. По норме край перелива должен быть выше уровня воды на 15–20 мм. Для этого освобождают тягу или откручивают прижимное кольцо на самой переливной трубке. Опускают или поднимают перелив и фиксируют в нужном положении.
  • Настраивают положение поплавка: он определяет объем наполнения и выпуска воды. Чтобы, например, отсечь слишком раннюю подачу воды при смыве, поплавок опускают ниже. Чтобы уменьшить объем выпускаемой воды, поднимают выше. Механизм тот же: освобождают тяги, выставляют положение и вновь фиксируют устройство.

Если слив двухуровневый, объем выпуска на каждом клапане выставляют по отдельности, используя шкалу на устройстве.

Профилактика неисправностей

Периодически бачок нужно чистить от ржавчины и известкового налета

Предупредить различные поломки несложно, если периодически осматривать и регулировать работу арматуры.

  • Вода в бачок подается через фильтр. Если он засорился, резервуар не заполняется или заполняется слишком медленно. Решают проблему, промыв фильтр или заменив его.
  • Работе фурнитуры нередко мешает мусор, попавший в бачок. Когда в унитазе возникает течь, в первую очередь снимают крышку и удаляют мусор.
  • Ту же проблему вызывает перекос элементов или ослабление креплений. В этом случае крепеж перезатягивают.
  • Если спуск воды не выполняется, сначала осматривают пластиковые детали и уплотнительные кольца. Поломка и износ элементов чаще всего приводят к неисправностям клапана.
