Изготовление алюминиевых дверей-купе своими руками. Инструкция

Инструкция по сборке шкафов-купе и межкомнатных перегородок

(алюминиевая система профилей)

ПРОФИЛЬ «С» (открытая ручка)

Расчет профиля

По высоте:

А – размер проема по высоте

Пример: А = 2500 мм.

2500 мм – 40 мм = 2460 мм.

40 мм = сумма вычетов на треки (с учетом роликов).

2460 мм – настоящий размер двери (профиля вертикального).

По ширине:

В — размер проема по ширине

Пример: В = 1600 мм, 2 двери, 1 перехлест* (перехлест = 25 мм).

* – количество перехлестов зависит от количества дверей и от их расположения.

1600 мм + (1 (количество перехлестов) * 25 мм): 2 (количество дверей) = 812,5 мм.

812,5 мм (= 812 мм) – настоящий размер двери по ширине.

812 мм – 50 мм = 762 мм – настоящий размер верхней, нижней и средней рамок двери.

50 мм – сумма вычетов на вертикальные профили.

Расчет зеркала (стекла)

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 61 мм = 2399 мм.

61 мм – сумма вычетов по глубине верхней и нижней рамок с учетом уплотнителя.

2399 мм – размер зеркала по высоте.

По ширине:

Пример:

812 мм (настоящий размер двери по ширине) – 37мм = 775 мм.

37 мм – сумма вычетов по глубине вертикальных профилей с учетом уплотнителя.

775 мм – размер зеркала по ширине.

Расчет ДСП

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 60 мм = 2400 мм.

2400 мм – размер ДСП по высоте.

60 мм – сумма вычетов по глубине верхней и нижней рамок.

По ширине:

Пример:

812 мм (настоящий размер двери по ширине) – 36мм = 776мм.

776мм – размер ДСП по ширине.

36мм = сумма вычетов по глубине вертикальных профилей.

ПРОФИЛЬ «Н» (закрытая ручка)

Расчет профиля

По высоте:

А – размер проема по высоте

Пример: А = 2500 мм.

2500 мм – 40 мм = 2460 мм.

40 мм – сумма вычетов на направляющие (с учетом роликов).

2460 мм – настоящий размер двери (профиля вертикального).

По ширине:

В – размер проема по ширине

Пример: В = 1600 мм, 2 двери, 1 перехлест* (перехлест = 32 мм).

* — количество перехлестов зависит от количества дверей и от их расположения.

1600 мм + (1 (количество перехлестов) * 32 мм): 2 (количество дверей) = 816 мм.

816 мм (= 816 мм) – настоящий размер двери по ширине.

816 мм – 62 мм = 754 мм – настоящий размер верхней, нижней и средней рамок двери.

62 мм – сумма вычетов на вертикальные профили.

Расчет зеркала (стекла)

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 61 мм = 2399 мм.

61 мм – сумма вычетов по глубине верхней и нижней рамок с учетом уплотнителя.

2399 мм – размер зеркала по высоте.

По ширине:

Пример:

816 мм (настоящий размер двери по ширине) – 50 мм = 766 мм.

50 мм – сумма вычетов по глубине вертикальных профилей с учетом уплотнителя.

766 мм – размер зеркала (стекла) по ширине.

Расчет ДСП

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 60 мм = 2400 мм.

2400 мм – размер ДСП по высоте.

60 мм – сумма вычетов по глубине верхней и нижней рамок.

По ширине:

Пример:

816 мм (настоящий размер двери по ширине) – 49 мм = 767мм.

767мм – размер ДСП по ширине.

49 мм – сумма вычетов по глубине вертикальных профилей.

ПРОФИЛЬ «Венеция» (широкая открытая ручка)

Расчет зеркала (стекла)

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 61 мм = 2399 мм.

61 мм – сумма вычетов по глубине верхней и нижней рамок с учетом уплотнителя.

2399 мм – размер зеркала по высоте.

По ширине:

Пример:

812 мм (настоящий размер двери по ширине) – 37мм = 775 мм.

37 мм – сумма вычетов по глубине вертикальных профилей с учетом уплотнителя.

775 мм – размер зеркала по ширине.

Расчет ДСП

По высоте:

Пример:

2460 мм (размер вертикального профиля) – 60 мм = 2400 мм.

2400 мм – размер ДСП по высоте.

60 мм – сумма вычетов по глубине верхней и нижней рамок.

По ширине:

Пример:

812 мм (настоящий размер двери по ширине) – 36мм = 776мм.

776мм – размер ДСП по ширине.

36мм = сумма вычетов по глубине вертикальных профилей.

Сборка дверей-купе «ARISTO»

Начинаем сборку дверей из алюминиевых профилей. Для начала надо вычислить внутренний размер шкафа (размер проема). Высота известна — она равна высоте боковины шкафа, которая устанавливается между верхней и нижней частью. Вычисляем ширину: для этого из габарита шкафа (3000 мм) вычитаем толщины двух крайних боковин (16 и 16 мм). Внутренний проём составит: 2368 мм (высота) и 2968 мм (ширина).

Рассчитываем размеры дверей-купе.

Для трехдверного шкафа считаем по формулам, где:

	Расчет	Значение
Нпр — высота проёма		2368 мм
Lпр — длина проёма		2968 мм
Длина верхней и нижней направляющей		2968 мм
К — количество дверей		3
N — количество перехлёстов дверей		2
Ндв — габаритная высота двери	Ндв = Нпр — 40 мм	2328 мм
Lдв — габаритная ширина двери	Lдв = (Lпр + 27 х N) / К	1007 мм

Размеры профилей

Длина вертикального профиля	Lверт = Ндв	2328 мм
Длина горизонтальных профилей	Lгор = Lдв — 51	956 мм

Размеры вставок

Т — количество промежуточных профилей	На двух дверях по 2 шт на каждой, на зеркальной двери, без промежутков
Высота зеркала	Н зер = Ндв — 62	2266 мм
Ширина зеркала	Lзер = Lдв — 38	969 мм
Высота вставок ДСП 10 мм	Ндсп = (Ндв — 59 — (Т х 1,5)) / 3	755 мм
Ширина вставок ДСП 10 мм	Lдсп = Lдв — 36	971 мм

Итого, количество и размер деталей, роликов:

1. Профиль — ручка (длина 2328 мм) = 6 шт.
2. Нижних горизонтальных профилей (длина 956 мм) = 6 шт.
3. Верхних горизонтальных профилей (длина 956 мм) = 6 шт.
4. Средних горизонтальных профилей (длина 956 мм) = 4 шт.
5. Вставки ДСП 10 мм. (755 х 971 мм) = 6 шт.
6. Зеркало 4 мм (2266 х 969 мм) = 1 шт.
7. Верхняя направляющая (длина 2968 мм) = 1 шт.
8. Нижняя направляющая (длина 2968 мм) = 1 шт.

9. Ролики нижние = 6 шт.
10. Ролики верхние = 6 шт.
11. Шлегель (ворса) = 14 м.п.
12. Тормоз = 6 шт.
13. Уплотнитель для зеркала = 6,1 м.п.
14. Саморезы 5 х 60 (для сборки профилей) = 12 шт.

Порядок сборки дверей-купе

1. Нарезаем профиля по размеру. Вставки заказываем вместе с распилом ДСП для корпуса шкафа. В стекольной мастерской приобретаем зеркало по размеру.

2. Сверлим отверстия в профилях. Для сборки одной двери любой сложности надо просверлить всего 6 отверстий в вертикальных профилях: по одному отверстию диаметром 5 мм вверху и по два отверстия внизу. Сверлить надо через две стенки профиля, причем отверстия во внутренней стенке должны быть равны 5 мм, а во внешней — 9 мм. Это нужно для того, чтобы сквозь внешнюю стенку свободно проходили шляпки винтов.

. Собираем сначала сердцевину — верхние горизонты, промежутки, нижние горизонты.

Если вставка будет заходить в профиля туго, то нужно слегка подстучать. Для сборки лучше использовать киянку из плотной резины, наподобие той, которую используют авторихтовщики. Сборку (особенно зеркальной двери) лучше производить на ровной поверхности с применением упоров. Если такой возможности нет, то сборку можно произвести на ровном полу, а в качестве упора использовать любой деревянный брус сечением 50 х 50 и длиной по ширине двери, расположив его между собираемой дверью и стеной.

Перед сборкой зеркальной двери, зеркало необходимо сначала упрочнить. Для этого на оборотную сторону зеркала наклеиваем специальную пленку прозрачного, черного или текстурного цвета.

4. Затем собранную сердцевину ставим на ребро и аккуратно набиваем вертикальные профиля.

5. Соединяем профиля саморезами и ставим ролики.

← Назад

Двери купе составные сборка

В данной статье мы рассмотрим процесс сборки сложной составной двери купе системы Версаль, состоящей из нескольких компонентов (3 листа ЛДСП и стекло). В работе использовался анодированный профиль компании АЛЮТЕХ цвета «шампань» с асимметричными ручками, а так же стекло с фотопечатью «карандашный эскиз».

Произведя расчет наполнения двери-купе, получаем необходимые размеры компонентов двери-купе.

С помощью ножовки по металлу, рулетки и карандаша нарезаем алюминиевый профиль по полученным размерам. Перед нарезкой я рекомендую отклеивать защитную пленку с профиля (под ней нередко встречаются дефекты анодирования — чаще ближе к краям хлыста), которые сильно портят внешний вид готового изделия. И когда срываешь пленку с готовой детали, то такой дефект является довольно неприятным сюрпризом. Напилив заготовки в размер, переходим к разметке монтажных отверстий в профиль-ручках. Отмечаем 8 и 42 мм снизу и 8 мм сверху, керним отверстия (можно простым дюбелем). Для ускорения разметки я использую самодельный кондуктор.

Переходим к этапу сверления. Сначала рассверливаем отверстия тонким (2 мм сверлом) — этого можно не делать, но так сверла большего диаметра лучше центрируются. После чего последовательно проходим отверстия сверлом в 5 мм — на всю глубину профиля и 9 мм на один слой алюминия (у меня 9 мм сверло куда-то запропастилось, поэтому я использовал 10мм).

Приступаем к самой сборке системы. Начинаю я обычно сверху вниз. Если ЛДСП не идет в паз — не грех воспользоваться киянкой (если ее нет, то можно использовать и молоток через прокладку из ламината). Набиваем на ЛДСП верхний горизонт, вставляем получившийся тандем в паз на профиль-ручке и фиксируем монтажным винтом, не докрутив его до конца 2-3 мм, вставляем верхний ролик, который намертво прижимается полностью закрученным винтом.

Набиваем на нижний край ДСП первый делитель и переходим к надеванию силиконового уплотнителя на стекло. Разводя ее половинки указательным пальцем и надавливая большим нанизываем уплотнитель на край стекла по всему периметру, подрезая, как показано на фото, на углах. Ставим дверь вертикально на ручку. Вставляем обернутое уплотнителем стекло в паз профиля, надавливаем и аккуратно забиваем киянкой. Если уплотнитель сместился, то придется вынуть стекло и установить силикон на место, а потом собрать заново.

Составляющие должны заходить в паз на профиле на 4-5 мм, зазор в 1-2 мм учитывается при расчетах.

Т.к. стекло с уплотнителем входят в паз значительно легче, чем ламинат (полоску Венге), то следующий компонент предварительно упакуем в делитель с обеих сторон и лишь потом оденем на стекло. Т.к. заходит в паз он с огромным скрипом то я по периметром рашпилем снимаю фаску, чтобы лист ламината можно было отцентрировать над пазом и потом смело работать киянкой. После этого набиваю готовый компонент на стекло и в паз ручки.

Размахивая киянкой не стоит сильно бояться сколов ламината — до 4 мм совершенно незаметно скрываются в пазу профиля. Но не стоит и сильно усердствовать — если не идет, стоит посмотреть, что же мешает.

Набиваем последний компонент, а на него нижний горизонт. Можно переходить к второй профиль-ручке. Накидываем ее сверху, Закручиваем верхний винт с роликом (это не позволит ей свалиться при ударах киянкой, отцентрирует и запрессует край листа в паз). Набив всю ручку, заворачиваем нижний винт, после чего кладем дверь горизонтально и заворачиваем последний монтажный саморез.

Еще раз проходим киянкой, чтобы не было зазоров между делителями и ручками — см. на фото правильное соединение.

Стык крупным планом

Вставляем в нижний горизонт ролики и фиксируем их винтами.

Прикручиваем к шкафу направляющие. В отверстиях под саморезы в нижних направляющих лучше снять фаску, чтобы последние были заподлицо. Не забываем про стопоры, в противном случае, придется все разбирать.

Устанавливаем дверь на место — для этого она сначала заносится в паз верхней направляющей до упора, и лишь потом устанавливается на нижнюю. Иногда приходится поджать нижние ролики пальцами, чтобы они четко встали на рельсы. Сначала ставится внутренняя дверь, а потом наружная. Вращая регулировочный винт, добиваемся плотного прилежания боковой стенки двери к боковине шкафа.

Переходим к наклеиванию щетки-шлегеля — отрывая защитную пленку, как скотч лепим шлегель на боковую поверхность ручки. Верхние и нижние его концы нужно прижать прищепками. (если их нет, то можно просто вставить щетку в крайние отверстия — выглядит вполне пристойно, да и предотвращает отклеивание).

При необходимости снять дверь шкафа купе так же просто как поставить — надо поднять ее вверх до упора и вынести ее нижнюю часть «к себе». Иногда так же потребуется вдавить ролики в нижний горизонтальный профиль.

Подробнее об установке двери далее

Вернуться на Урок 42

Сборка фасадов и дверей купе

Двери-купе делятся на:

безрамные — полотно изготавливается без металлического каркаса, ролики фиксируются непосредственно на полотне;
рамные — полотно заключается в металлический каркас, подвижной механизм состоит из роликов и подвесов.

По технологии двери-купе крепления различают:

с верхней системой скольжения — роликовый механизм находится сверху относительно полотна;
с нижней системой скольжения — роликовый механизм двигается в треке, располагающемся снизу от полотна, что позволяет утяжелять конструкцию створки зеркалами и другими элементами.

Современные двери-купе могут состоять как из прямых плоских полотен, так и из закруглённых, предназначенных для установки на радиусные шкафы-купе (створки имеют изогнутые линии).Ещё одной специфической конструкцией являются складные двери-купе. Такая система устанавливается с использованием верхнего крепления. Полотно двери в данном случае двигается не в одной плоскости, а складывается, что позволяет видеть все внутреннее содержимое шкафа.

Широкое разнообразие материалов в нашей компании, используемых для изготовления дверей-купе, позволяет декорировать их в разных стилях. При помощи вертикальных, горизонтальных делителей полотно двери-купе может быть разбито на зоны, в которые устанавливают стёкла различной степени прозрачности. На эти стёкла возможно нанесение цветной или чёрно-белой фотопечати.

Примеры дверей купе с фотопечатью:

Кроме того, популярным решением является использование пескоструйного рисунка. Этот декоративный прием может быть выполнен в виде матового рисунка на фоне зеркального полотна или в виде зеркального рисунка на матовой поверхности.

Примеры дверей-купе с пескоструйным рисункам:

Наша компания осуществляет как продажу алюминиевого профиля, так и услугу по сборки дверей-купе по вашим индивидуальным размерам. По желанию клиента можно осуществить распил алюминиевого профиля и сверления отверстий в профилях. Мы используем для вас только качественный профиль зарубежного и отечественного производства.
У нас вы найдете различные виды алюминиевых профилей и направляющих для шкафов-купе по доступной цене.

Преимущества алюминиевого профиля :

1. Благодаря малому весу алюминиевый профиль позволяет создавать большую высоту двери и фасада шкафа и не вызывает при этом деформации полотна, а также дает возможность обходиться без усиленных механизмов открывания двери.

2. Мягкость хода полотна и привлекательный внешний вид конструкции достигается путём применения роликов облегчённого типа на основе подшипников.

3. Алюминиевый профиль для шкафов-купе позволяет использовать различные дизайнерские решения, за счет использования широкой цветовой гаммы, разнообразия форм и различных типов покрытия.

Если вы создаете шкаф-купе с повышенной динамической нагрузкой на выдвижные элементы, необходимо применить алюминиевый профиль толщиной не менее 1,2 мм. Это обеспечит максимальную надежность и длительность эксплуатации вашей мебели.

В том случае, если конструкция шкафа-купе не совпадает по ширине или высоте со стандартом, профиль определяет несущие способности фасада.

Как наполнение такого каркаса дверей можно использовать плиты МДФ и ДСП, стекло и зеркала, пластик, дерево и т. д. Алюминиевый профиль для шкафа-купе как правило покрывается защитной анодной пленкой. Такой анодированный профиль не подвержен коррозии, износостоек и долговечен.

Алюминиевые профили для шкафов-купе отличаются конструкцией и назначением. Мы предлагаем полный ассортимент профилей для шкафов-купе.

Заказ дверей купе!!! Для того, чтобы менеджер-консультант смог вам рассчитать правильный размер дверей купе, ВАМ необходимо замерить несколько параметров вашего проема.

Как самостоятельно замерить проем перед заказом дверей-купе у нас?

Не бывает стандартных проемов. Чтобы определить нужную ширину и высоту, необходимо выполнить замеры проема, в которые планируются установить двери-купе.

Пример правильного замера высоты проема:
Пример правильного замера ширины проема:
Здесь нужно пояснить, что различия ширины проема вверху и внизу свидетельствуют о наклоне хотя бы одной из стен.

При регулировке каждая дверь-купе будет подгоняться по своей стене, чтобы не было зазора. Поэтому в месте максимальной ширины профиль передней двери будет точно перекрывать задний профиль,а там где проем меньше, задний просто углубляется за переднюю дверь,что совершенно незаметно. Высоту надо брать минимальную, а при наличии большого перепада выравнивать наклонившуюся плоскость.
Правильные замеры дадут возможность беспроблемной установки в проем дверей-купе!!!

После снятия размеров проёма вам потребуется заполнить бланк-заказа.

Пример заполнения бланка:

Скачать бланк можно тут

Сборка дверей для шкафа-купе — Как сделать мебель своими руками

Как же самостоятельно собрать двери для шкафа-купе?

Нет ничего проще! Для тех, кто хочет собрать шкаф-купе своими руками, я подготовил фото-отчет по сборке дверей шкафа -купе.

Давайте рассмотрим весь процесс сборки дверей купе на примере асимметричного алюминиевого профиля системы «Идеал», являющейся аналогом системы «Raum Plus».

Вот так выглядит комплект фурнитуры для сборки.

Но для начала необходимо произвести расчет габаритов дверей и распилить профиль по нужным размерам.

Если шкаф-купе каркасный, то для расчета нам понадобится размер внутреннего проема шкафа (H и L на рис.), если бескаркасный — то размер проема для встраивания системы купе.

Исходя из размеров проема рассчитываем габаритные размеры дверей шкафа-купе:

длина, мм. h=H-40

ширина, мм. l=(L+26)/n, где n — количество дверей шкафа.

Далее рассчитываем отдельные элементы:

1. Верхняя и нижняя направляющие:

Занимают всю ширину проема, поэтому их длина равна L.

2. Вертикальный профиль-ручка:

Их длина равна габаритной длине двери и, соответсвенно равна h.

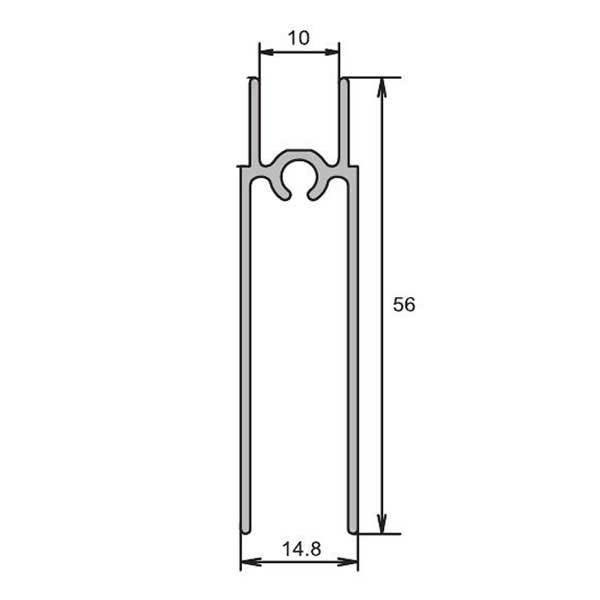

3. Верхний и нижний горизонтальные профили:

Длина горизонтальных профилей рассчитывается по формуле: k=l-50(мм. )

Размеры наполнения двери рассчитываются следующим образом.

Если в качестве наполнения используются стекло, зеркало или ламинированная ДСП, толщиной 8мм., и которые вставляются в рамку через силиконовый уплотнитель, то

длина T=h-63(мм.),

ширина W=l-38(мм.).

Если в качестве наполнения двери используются другие материалы, толщина которых выгоняется под паз профиля, то габариты уже следует увеличить на 3мм.по длине и ширине.

[pwal id=»27802213″ description=»расчет дверей купе»][/pwal]

>>ЗДЕСЬ<< можно скачать программу для автоматического расчета элементов системы купе для симметричного и асимметричного профилей.

Теперь, когда элементы рамки напилены, приступаем к их сборке. Первым делом размечаем и рассверливаем отверстия под сборочные и регулировочные винты в вертикальных профилях.

Для крепления верхнего горизонтального профиля сверлятся отверстия под сборочный винт на расстоянии 6мм. от верхнего края вертикального профиля. Диаметр отверстия во внешней стенке — 10мм., во внутренней — 6мм.

Для крепления нижнего горизонтального профиля сверлятся отверстия под сборочный винт на расстоянии 40мм.от нижнего края вертикального профиля. Диаметр отверстий такой же, как и под верхний горизонтальный профиль.

Здесь же, но на расстоянии 10мм.от нижнего края сверлятся отверстия под регулировочный винт вылета ходового ролика. Диаметр отверстия во внешней стенке составляет 9мм., во внутренней — (5,5-6)мм.

Теперь соединяем все элементы между собой, параллельно вставляем наполнение двери.

С помощью шестигранных ключей (5мм.для сборочных винтов и 4мм.для регулировочных) или соответствующих бит и шуруповерта прикручиваем нижний и верхний горизонтальные профиля, верхние и нижние ролики к вертикальному профилю.

При соединении верхней горизонтали с профилем-ручкой, прежде чем затянуть сборочный винт, необходимо установить верхний ролик в вертикальный профиль.

При использовании в качестве наполнения стекла или зеркал, предварительно, перед установкой последнего в рамку двери, следует надеть на него силиконовый уплотнитель:

Так выглядит рамка двери шкафа купе в сборе:

Далее устанавливаем направляющие в шкаф, причем передний край нижней направляющей притоплен относительно переднего края верхней направляющей на 18мм.по фронтальной плоскости.

Для фиксации дверей купе в крайних положениях в нижнюю направляющую перед ее монтажом устанавливаются стопора:

Для того, чтобы избавиться от ударов двери о стенку шкафа при закрывании, а также от попадания пыли в шкаф в зазоры между дверьми и стенками шкафа на вертикальный профиль приклеивается щеточный уплотнитель (шлегель):

Фетровый шлегель имеет клеевую основу, поэтому установить его не составляет труда. Только устанавливается он уже после сборки дверей, на фото показан сам процесс, без соблюдения хронологии))

При установке дверей в шкаф сначала заводится верхняя часть двери в соответствующий паз в верхней направляющей, а затем устанавливаются нижние ролики в нижнюю же направляющую.

После этого следует отрегулировать вертикальное положение двери с помощью регулировочных винтов и шестигранного ключа 4мм., дабы обеспечить плотное примыкание двери к боковине шкафа или стене проема.

Для правильной фиксации двери в закрытом положении необходимо выставить стопор для каждой двери в оптимальное положение.

И еще, о чем я пока не упомянул — это защитная пленка на профиле.

Иногда она имеет прозрачный вид и не все догадываются о ее существовании. При этом она ухудшает внешний вид. Обращайте на это внимание и не упускайте этот момент. Со временем она все равно проявится, но лучше убрать ее заранее.

Защитную пленку можно убрать в самый последний момент, но на горизонтальных профилях нужно освободить концы до сборки рамки, иначе после будет проблематично ее подцепить.

Вот собственно и весь процесс сборки дверей для шкафа-купе. При наличии сложного наполнения отдельно расчитываются разделительные профиля, но, думаю, это не составит для вас труда.

Если данный фото-отчет оказался для вас полезным, то буду благодарен, если вы поделитесь ссылкой на данную страничку с друзьями, с помощью кнопок соцсетей, расположенных ниже.

MODUS — «AL-DECOR» — Двери купе в Санкт-Петербурге

В компании Ал — Декор вы можете купить двери для шкафа купе, отличающиеся безотказностью в работе и привлекательным внешним видом. И художественное оформление и качество материала — каждому из этих моментов наши мастера уделяют внимание.

Наши двери купе на заказ в СПб представляют собой идеальное сочетание функциональности, эстетичности, долговечности и цены.

Наши мастера обладают большим опытом, а дизайнеры — превосходным вкусом, поэтому фасад Вашего шкафа будет выполнен на самом высоком уровне!

Производители фурнитуры для шкаф-купе:

Aluma-Decor (Алюма-Декор)

Официально зарегистрированная торговая марка, представляющая на рынке системы для изготовления различных видов встроенной мебели: шкафы-купе, межкомнатные двери и перегородки, застройка гардеробных комнат.

Модус (MODUS)

Cистема алюминиевых профилей для шкафов купе и мебели, фасады фанерованные шпоном, фасады из алюминиевого профиля, крашеные фасады из МДФ

Фурнитура для шкафов и шкафов-купе — это как различные комплектующие, предназначенные непосредственно для производства шкафов, так и огромный ассортимент аксессуаров и внутренних элементов шкафа.

Для изготовления шкафов-купе применяют различные алюминиевые профили и направляющие, а в качестве начинки шкафа используют выдвижные сетчатые полки для хранения обуви и белья, штанги и держатели для плечиков и т.д.

Каждый обладатель шкафа-купе стремится наиболее полно использовать его внутреннее пространство, поэтому в наши дни на смену стационарным полкам из ДСП все чаще приходят выдвижные системы полок и корзин, позволяющие задействовать каждый кубический сантиметр внутреннего объема шкафа-купе. Часто, выдвижные аксессуары для шкафа-купе покупаются и устанавливаются самими хозяевами уже после покупки самого шкафа.

двери купе купить
двери купе фото
двери купе цена
раздвижных дверей куп
раздвижные двери купе
двери купе +своими руками
двери купе недорого
купить двери +для шкафа купе
двери купе +на заказ
двери купе видео
расчет дверей купе
установка дверей купе
зеркальные двери купе
раздвижные двери +для шкафа купе
двери купе размеры
двери купе +в гардеробную
система дверей купе
двери купе межкомнатные
леруа двери купе
двери купе межкомнатные фото
двери купе фото цены
двери купе спб
двери куп спб
двери купе леруа мерлен
заказать двери купе
встроенные двери купе
встраиваемые двери купе
двери +для шкафа купе недорого
двери +для шкафа купе цена
купою двери встроенного шкафа
двери купе 3 двери
+как сделать двери купе
+как установить дверь купе
двери купе +на заказ недорого
двери купе +своими руками видео
сборка дверей купе
двери купе 2 двери
профиль +для дверей купе
двери купе стекло
двери +для шкафа купе фото
установка дверей шкафа купе
направляющие +для дверей купе
фурнитура +для дверей купе
шкаф купе 3 двери
купе 4 двери
Запросы, похожие на «двери-купе»
Статистика по словам   Показов в месяц
шкаф купе
раздвижной дверь
дверь шкаф
шкаф купе цена
дверь заказ
встроенный шкаф купе
заказ купе
межкомнатный дверь
шкаф купе заказ
встроенный шкаф
купе цена
купить шкаф купе
раздвижной шкаф купе
дверь гармошка

В компании Al Décor вы всегда сможете купить комплектующие для изготовления шкафов по самым выгодным ценам в Санкт-Петербурге

Сборка створки шкафа-купе с профилем АРИСТО

В этом фото-отчете рассмотрим пошаговую технологию сборки дверей для шкафа-купе в алюминиевом профиле ARISTO (Китай). Да, профиль изготовлен в Китае, но разочаровываться не стоит, это очень качественные, толстостенные системы профилей, с равномерным износостойким анодированием или экологически чистым, устойчивым к царапинам ПВХ или лаковым покрытием. Сегодня будем работать с лакированным профилем «Блестящая шампань».Для вставки в двери, используем ЛДСП 10 мм, расчет системы профилей АРИСТО, можно посмотреть на сайте производителя или рассчитать прибегнув к помощи онлайн-калькулятора, есть и готовые мини программки расчета, например Aristo_SlidingSystem_1.2.0.exe, данную программу можно так же скачать в интернете. Я все расчеты делаю в программе bCAD Pro, в встроенном приложении «Раскрой профилей». Программа выдает подробный чертеж и карту раскроя.Рабочая панель программы для проектирования мебели bCAD.Начнем с раскроя ЛДСП для внутреннего наполнения дверей. Распил произведем погружной пилой Festool TS 55 EBQ.Напиленные в размер панели из ЛДСП.Заранее купленный комплект алюминиевых профилей АРИСТО для двух дверей.Раскрой профиля делаю на торцевальном станке пильным диском по алюминию.Сверление вертикальных ручек под винты крепления. Для точности используем вертикальную стойку с закрепленной на ней эл/дрелью. Для этих целей можно использовать специальные кондукторы или более серьезный станок. Я всегда показываю методику работы с применением простых, ручных инструментов.

Длина профиль-ручки рассчитывается по формуле: Н высота проема — 40 мм.

Сверлим предварительно сквозные отверстия ∅5,5 мм, затем лицевую плоскость рассверливаем под ∅9 мм.Присадочные размеры — низ С-ручки, первое под винт крепления нижнего ролика, резьбу винта советую предварительно замазать краской или лаком, больше вероятности, что со временем не выкрутится и дверь останется в прежнем, отрегулированном положении. Второе под винт крепления к нижней рамкеПрисадочные размеры — верх С-ручки, отверстие под винт крепления к верхней рамке и фиксации верхнего ролика.После подготовки (сверления) профиля приступаем к сборке самой двери. Начинаем с верхней рамки (верх двери). Надеваем верхнюю рамку на вставку из ЛДСП 10 мм, при необходимости можно подбить резиновой киянкой. Далее вставляем по порядку разделительные средние балки и последней ставим нижнюю, широкую рамку. Похожим образом крепится С-ручка. Позже на торец ручки наклеим шлегель или другое наименование — буферная лента, вообще кто, как хочет, так и называет. В наших дверях используем среднюю рамку с креплением под винт. В С-профиле (ручке) напротив рамки размечаем и сверлим отверстие под винт, затем скручиваем.Прикручиваем ручку к верхней рамке вставив верхний ролик, т.к. у нас предусмотрена установка доводчиков, верхний ролик данного типа на дверь будет ставиться в одном экземпляре, в левой или правой части двери в зависимости от места установки в шкафу, на противоположную сторону двери установится доводчик.Следующим этапом; на предусмотренное место для верхнего ролика (для стандартной комплектации) установили доводчик, предварительно отрегулировав правильное положение на верхней рамке. Подробное, пошаговое описание установки доводчика, есть в прилагаемой инструкции. Шлегеь советую добавочно зафиксировать, на специально предназначенные для этого защелки, сто процентов, что со временем не отклеится.

Напоследок небольшой совет: Обычно нижнюю направляющую крепят к панелям или полу на саморезы, я же для более эстетичного внешнего вида, предпочитаю направляющую приклеивать на клей.

Так выглядит дверь в собранном виде, ЛДСП конечно не сравнить, к примеру с панелями SIBU или другими декоративными материалами, но «на безрыбье и рак рыба».

Двери купе дома

Материалы

Все двери купе можно заказать из различных материалов, от алюминия до листового металла, включая стекловолокно, вы можете выбрать правильную комбинацию для своего дома на колесах. Если вы путешествуете в основном по асфальту и вам нужна легкая конструкция для максимальной экономии топлива, то вам подойдет алюминий с прочной центральной пеной. Но если ваш RV относится к категории внедорожников, то двери из прессованного листового металла обеспечат лучшую защиту купе.

Правильное использование имеющихся материалов обеспечит правильное использование ваших вещевых отделений. Подсобное пространство, такое как аккумуляторные отсеки или другое оборудование для хранения оборудования, требует более прочной сборки и изготовления. Отделения для хранения скоропортящихся продуктов и других мягких предметов позволяют использовать более подходящие форматы и фурнитуру.

Наш ассортимент материалов позволит вам подобрать внутреннюю или внешнюю конструкцию вашего автомобиля. Наш ассортимент старых или новых опций удовлетворит ваши требования.Вы также можете указать конструкцию двери, включая наполнение или полимерное покрытие для износостойких поверхностей.

Правильное сочетание материалов сделает ваш дом на колесах более удобным и приятным на долгое время. Наша цветовая гамма позволит вам грамотно подобрать цвет вашего дома на колесах. Мы также можем отделать ваши двери таким образом, чтобы они полностью вписывались в ваш автомобиль. Вы можете выбрать гладкую или рельефную отделку, а также несколько вариантов штампованного металла.

Все наши материалы могут быть выбраны как для защиты от атмосферных воздействий, так и для внутренней отделки.

Фитинги

Правая дверь имеет правильную фурнитуру. Благодаря широкому ассортименту петель, замков, распорок и защелок ваши двери будут удобными и функциональными. Указав правильное размещение петель, установку, тип и расположение, ваши двери будут работать именно так, как вы хотите. Ваш выбор петель также будет зависеть от расположения отсека на вашем автофургоне, независимо от конфигурации, у нас есть правильные петли для ваших дверей.

Внутренние двери редко нуждаются в защитных замках, тогда как внешние двери нуждаются в надежных запорных механизмах. От защелок автобусного типа до замков с высокой степенью защиты для ваших дверей — вы можете выбрать прочность и стиль ваших замков или защелок. Мы предлагаем защелки различных форм и размеров в соответствии с вашими потребностями. Вы также можете указать замки с одинаковым ключом для всех дверей, если хотите. У нас также есть ряд вариантов электронных замков, обеспечивающих ввод с клавиатуры в ваши вещевые отделения.

Независимо от фитинга, все они крепятся винтами или болтами.Вы можете установить крышки для винтов / болтов для получения гладкой поверхности или оставить их открытыми для грубого вида. Существует также безвинтовая внешняя отделка для скрытого монтажа. Обеспечение надлежащего уплотнения дверей имеет решающее значение для безопасного хранения содержимого в отсеке. Для этого мы предлагаем прорезиненные уплотнения для всех типов использования, от мягких уплотнений до жестких водо- и воздухонепроницаемых решений.

Рамки

Каркас вашей двери — один из самых важных аспектов двери.В зависимости от предполагаемого использования рама является важной частью долговечности и функциональности конечного продукта. От полированного алюминия до окрашенного или специально обработанного металла вы можете выбрать точный внешний вид вашей дверной коробки. Правильная рама также придаст прочности фурнитуре вашей двери за счет правильного крепления и подбора материала. Комбинация двери и рамы также может быть оснащена выдвижным уплотнением для очистки или обслуживания.

Двери квадратные

Имея ширину от 14 до 60 дюймов и высоту от 14 до 36 дюймов, наши изготовленные на заказ квадратные двери-купе изготавливаются в соответствии со строгими стандартами с использованием материалов и фурнитуры высочайшего качества.Квадратный формат в основном используется для багажа, продуктов, нескоропортящихся продуктов, туристического снаряжения и других видов сухого хранения, таких как генераторы и батареи. Эти двери обычно используются для хранения вещей, вы также можете использовать дверь квадратного формата для входных дверей, если хотите. Эти двери могут поставляться с экструдированными алюминиевыми рамами или водонепроницаемыми резиновыми уплотнениями для наружного использования.

Круглые угловые двери (Radius Doors)

Радиусные двери похожи на своих квадратных собратьев с некоторыми уникальными отличиями.Варианты размеров немного больше: ширина до 75 дюймов по сравнению со стандартным минимумом в 14 дюймов и длина до 46,5 дюймов по сравнению с 30 дюймами для квадратного формата. Поэтому радиальные двери часто используются для доступа человека и внутреннего хранения из-за эстетического аспекта. Радиусные двери могут быть поставлены во всех доступных вариантах цвета и отделки в соответствии с вашими потребностями. Округлый формат также подходит для использования в декоративных целях, таких как кухня или спальные зоны. Закругленные углы идеально подходят для использования в качестве водонепроницаемых дверей для безопасного и чистого хранения питьевой воды или других жидкостей.Качество печати и защита окружающей среды позволяют защитить содержимое независимо от местности.

Лучше всего подходит для внутреннего использования, округлый формат может использоваться и вне помещений. Благодаря более гладкому аэродинамическому профилю современных жилых автофургонов округлые двери становятся все более популярными снаружи.

* В индивидуальную комплектацию входит опция с проволочной сеткой, которая может облегчить вентиляцию моторного отсека

Алюминиевая откидная дверь N35 — Diamond Doors

N35 включает в себя последние дизайнерские инновации и является кульминацией многолетнего опыта в производстве дверей для пожарных автомобилей.

Приложения

N35 — прочный, простой в эксплуатации, простой в установке и доступен для пожарных и аварийных автомобилей по всему миру.

Размер

96 дюймов (2438 мм) в ширину x 96 дюймов (2438 мм) в высоту

Характеристики

Завеса — Сверхпрочная конструкция из экструдированного алюминия с плоской облицовкой коробчатого профиля диаметром 1,375 дюйма (35 мм), соединенных шаровым шарниром.Планки удерживаются на месте с помощью самоустанавливающихся концевых нейлоновых зажимов, которые легко снимаются для ремонта или обслуживания. Каждый блокирующий стык ламелей имеет собственное уплотнение из резины EPDM, предотвращающее попадание воды. Комбинация расположения уплотнения и шарнирного соединения обеспечивает отличное уплотнение, жесткость и снижение шума.
Нижняя направляющая — Сверхпрочный прессованный алюминиевый профиль высотой 3,50 дюйма (89 мм), обеспечивающий достаточный зазор для фиксации стержня руками в перчатках, а также позволяет адаптировать широкий спектр замков.Особенности включают встроенную ручку с закругленным краем для предотвращения скольжения и нижнее уплотнение из резины EPDM. Нейлоновые наконечники обеспечивают плавную работу и размещение магнита для включения светодиодного освещения отсека и индикаторов кабины.
Направляющие — Секция канала из экструдированного анодированного алюминия с боковым креплением. Особенности включают утопленный винтовой монтаж для бесперебойной работы, встроенные резиновые уплотнения из EPDM и угловой профиль для светодиодных фонарей, которые освещают весь отсек, а также обеспечивают скрытие электропроводки для переключателей и фонарей.
Водяной дождеватель и порог — Секция дождевателя с уникальным задним уплотнением предотвращает попадание капель воды с кузова грузовика на верхнюю часть проема отсека. Интегрированное резиновое уплотнение головки из этилен-пропиленового каучука (EPDM) представляет собой колбу, обеспечивающую отличные уплотняющие свойства между головкой и занавеской, не затрудняя работу двери. Во время открытия заглушка удалит излишки воды и ограничит попадание воды в отсек. Крепления водостока скрыты за алюминиевой экструзионной крышкой и отделаны нейлоновыми концевыми зажимами для аккуратной эстетической отделки без острых краев.Порог представляет собой профиль из экструдированного алюминия, в который входит нижнее уплотнение направляющей. Подоконник также включает водяной барьер, который находится за ставнями в закрытом положении.
Ролик / противовес — Использует 3-дюймовую (76 мм) экструдированную алюминиевую трубку и включает уравновешивающую пружину для легкого и сбалансированного ручного управления. Ролик прикреплен к занавеске с помощью прочных и гибких нейлоновых ремней, которые легко снимаются для обслуживания и ремонта.
Кронштейны — Изготовлены из толстого оцинкованного стального листа с перфорированными крепежными отверстиями для гибкого размещения штампованной втулки и соответствующего расположения оси.Для снижения веса используется полая стальная ось. Включает нейлоновое колесо диаметром 4 дюйма (102 мм) для облегчения работы и снижения шума. Кронштейны обеспечивают минимальное необходимое пространство для головы и обеспечивают максимальный размер отверстия для доступа в отсек. Также доступны альтернативные варианты раздвижных дверей.
Замки — Подъемная штанга из нержавеющей стали входит в стандартную комплектацию. Для дополнительной безопасности может быть предоставлен цилиндровый замок с ключом.
Отделка — Завеса поставляется с матовым анодированием, анодированием кистью или порошковым покрытием.Другие компоненты стандартно анодированы, но при необходимости могут быть покрыты порошковой краской.
Опции — Светодиодное освещение отсека, датчик приближения с магнитной активацией и / или нейлоновый ремень.
Вес — Приблизительно 1,84 фунта / фут ²

Компания оставляет за собой право изменять технические характеристики и дизайн без предварительного уведомления.

Техническая информация

Алюминиевые рулонные двери для грузовых отсеков

Подробнее о продукте

Основные характеристики рулонных дверей Gortite

Изготовлен из прочного двустороннего алюминиевого профиля
Прочная подъемная ручка из нержавеющей стали
Плавное и простое управление с подпружиненным роликовым натяжным устройством
Малый натяжной ролик позволяет максимально использовать отсек
Гладкий анодированный алюминий или покрытие, окрашенное по индивидуальному заказу, под цвет вашего автомобиля
Полный набор опций и принадлежностей (см. Вкладку Принадлежности )
Подходит для использования на открытом воздухе и прост в обслуживании

Ключевые преимущества рулонных ворот Gortite

Повышенная безопасность

Обеспечивает безопасность персонала, позволяя им оставаться ближе к транспортному средству
Устраняет повреждения, связанные с распашными дверями

Безопасность

Изготовлен из прочных двусторонних алюминиевых профилей
Доступны варианты ручного и механического запирания для защиты ваших вещей

Привлекательный внешний вид

Гладкий, матовый анодированный алюминий
Доступен с индивидуальной окраской в точном соответствии с вашим автомобилем.

Максимальное использование пространства отсека

Маленький приемный ролик диаметром 3 дюйма минимизирует высоту жатки
Полный обзор отсека и легкий доступ к оборудованию

Простая, плавная работа

Быстрое и легкое открывание и закрывание
Бесшумный направляющий ролик с поролоновым покрытием снижает шум и вибрацию
Ребристая конструкция сводит к минимуму зависания оборудования

Простая установка дверцы на роликах и замена на месте

Быстрая и простая установка
Алюминиевые профили можно заменять по отдельности без разборки всей двери, удалив выталкивающие зажимы на каждом конце.
Выберите один из нескольких вариантов неразъемных боковых направляющих с бесплатными предварительными просверленными монтажными отверстиями.
Все детали можно заменить

Гарантия качества

Рулонные двери, производство США
Подъемная штанга из нержавеющей стали (с дополнительным нижним зазором для облегчения захвата)
Уплотнения изготовлены из сантопрена, который обладает высокой устойчивостью к ультрафиолетовому излучению и адаптируется как к экстремально низким, так и к высоким температурам.
Превосходная защита от протечек — конструкция «G-Rib» также имеет полиуретановое уплотнение, которое упирается в следующее ребро, создавая водонепроницаемое уплотнение при закрытии двери.
Превосходный процесс окраски защищает от выкрашивания — процесс окраски Gortite предлагает клиентам возможность точно подобрать любой цвет автомобиля. Чтобы предотвратить скалывание краски, конструкция «G-Rib» увеличивает зазор между ребрами жесткости вдоль переднего и заднего краев двери.
Посмотреть гарантию можно здесь

Служба поддержки клиентов

Крупнейшая сеть торговых представителей и технической поддержки по всей стране

Как указать

Итак, как выбрать рулонные двери Gortite? Это просто!

Рулонные двери должны быть под торговой маркой Gortite, производимой Dynatect Manufacturing, Inc.
Рулонные двери должны быть изготовлены из двустороннего алюминиевого профиля. Профили должны иметь ширину 1-3 / 8 ″ и толщину 3/8 ″ с сатинированной анодированной отделкой или окрашенными в цвет кузова грузовика.
Между каждой планкой должен быть гибкий профиль для обеспечения водонепроницаемого уплотнения
Алюминиевые профили подлежат замене по отдельности без разборки всей двери путем удаления выталкивающих зажимов с каждого конца
Боковые каналы для двери, в которую можно попасть, должны быть снабжены уплотнениями для предотвращения попадания грязи и влаги в отсек.Цельная верхняя планка для сбора капель должна быть снабжена уплотнением для предотвращения попадания грязи и влаги в отсек, когда дверца полностью закрыта. Нижняя часть двери также будет снабжена уплотнением.
Все неметаллические части должны быть наполнены стекловолокном из нейлона
Подъемная штанга должна быть из нержавеющей стали
Дверь должна работать при температуре от -40 ° F до 180 ° F
Дополнительные аксессуары должны включать магнитную систему приоткрытия двери, освещение отсека, ручной замок с ключом, замок с электроприводом, порог и ремень для высоких дверей

Гарантия на рулонные двери
Dynatect гарантирует, что ее рулонные двери Gortite не будут иметь дефектов материалов и изготовления в течение трех лет с даты отгрузки.
На подпружиненный ролик предоставляется пожизненная гарантия. Все детали, за исключением электронного оборудования (на которое предоставляется гарантия 1 год), покрываются настоящей гарантией первоначальному владельцу. См. Полное гарантийное заявление здесь.

Ищете запасные части?

Информация о дизайне

Размер двери

Примечание. Размеры указаны в дюймах.

Высота дверного проема	Минимальная глубина отсека	Высота заголовка *	Макс.Roll-Up Диаметр
до 25 дюймов	10	2,5	5,375
> 25 ″ до 35 ″	10,5	2,5	6
> 35 ″ до 50 ″	11,5	3,25	7,25
> 50 ″ до 60 ″	11,875	3,875	7,75
> 60 ″ до 70 ″	12,375	4.25	8,25
> 70 ″ до 90 ″	13,5	5,375	9,375
> 90 ″ до 104 ″	14,125	6,5	10,5

* Минимальная высота жатки 2,5 дюйма. Показанную высоту заголовка можно использовать, чтобы лучше скрыть закатанную дверь, но это не обязательно.

Ширина дверного проема	Макс. Внутренняя высота
18 ″	30 ″
19 ″	40 ″
20 ″	56 ″
21 ″	60 ″
22-27 ″	90 ″
28-32 ″	100 ″
33-78 ″	110 ″

Типовая сборка двери и компоненты

Арт.	Описание	Кол-во.
1	Боковая направляющая, левая	1
2	Боковая направляющая, правая	1
3	Верхняя направляющая	1
4	Ролик	1
5	оттенок	1
6	Ручка в сборе	1
7	Пена для уплотнения двери	1
8	Пластина вымпела, левая	1
9	Пластина вымпела, правая	1
10	Роликовый палец	2
11	Дверной выключатель приоткрытой двери	1
12	Электрический дверной замок	1
13	Ручной замок	1

Бережливое производство для процесса сборки термического разрыва

И повысьте эффективность своей терморазрывной сборки

Самые современные технологии

Компания Aluro использовала самые инновационные технологии, чтобы гарантировать исключительное качество профилей, которые вы изолируете и собираете с помощью Aluroller EVO, при соблюдении стратегии бережливого производства.

Уникальный процесс прокатки / опрессовки

Каждая полумашка из алюминия поддерживается по всей длине в течение всего процесса прокатки / опрессовки. В результате получается прямой профиль без искажений, начиная с самого первого профиля. Кроме того, нет необходимости в какой-либо системе коррекции обратного прогиба. Никаких бананов!

Aluroller EVO гарантирует, что каждый собранный профиль будет прямым, начиная с самого первого профиля.В результате ваши отходы могут быть сведены практически к нулю.

Быстрое время настройки Aluroller EVO позволяет быстро переходить от одного типа профиля к другому, что позволяет производить продукцию в соответствии с требованиями клиентов. Не теряйте время на переналадку и не теряйте деньги на инвентаре.

С Aluroller EVO всего на одном станке выполняются 3 операции: накатка, вставка полосы и прокатка (опрессовка). Не будет ненужного перемещения сырья или готовых материалов или людей.

Стандартный процесс для различных типов профилей

Благодаря автоматическому контролю качества, хранению данных и удобному интерфейсу любой тип профиля может быть собран с любым типом изоляции. Вы сможете реализовать стандартные процессы независимо от профиля или типа изоляции.

Вы сможете производить гораздо меньшие партии, смешивая варианты продукта в рамках одного процесса. Создавайте безупречное качество с беспрецедентной скоростью!

Требуется всего 2 оператора, и стандартный процесс позволяет любому управлять Aluroller EVO.Вы больше не будете зависеть от специалистов.

Общая эффективность оборудования

Значительно улучшите OEE: производите продукцию только хорошего качества, как можно быстрее и без простоев.

Короче говоря, благодаря уникальному процессу прокатки / обжима и сборки Aluroller EVO позволит вам значительно повысить эффективность вашего производственного процесса, используя стандартные процессы, без дефектов и безупречное качество.Вы будете производить исключительно в соответствии со спросом и сможете выполнять поставку точно в срок.

часто задаваемых вопросов | Faztek

Чем отличается серия Faztek T-Slot?

Faztek предлагает три различные серии продуктов для экструзии с Т-образными пазами. Каждая серия различается размером профилей с Т-образным пазом, размерами деталей и типичными областями применения. Ниже приводится краткое описание каждой серии.

15 серии

Линия профилей с Т-образными пазами серии 15 является самой популярной.Это дробная / английская категория с размерами профиля от 1,5 «x 1,5» до 3,0 «x 6,0». Типичные области применения включают корпуса машин, ограждения по периметру, защитные ограждения, ограждения для роботов, рабочие станции, погрузочно-разгрузочные устройства, основания машин, испытательные стенды, конвейеры и многое другое.

Все экструзионные профили с Т-образными пазами серии 15 имеют отверстие Т-образного паза 0,320 дюйма, за исключением профилей с префиксом «QE», которые имеют отверстие 0,315 дюйма. Любой компонент, имя которого начинается с цифры 15, предназначен для использования с экструзиями с Т-образными пазами серии 15.

10 серии

Линия экструдеров с Т-образными пазами серии 10 — это дробная / английская категория, обычно используемая в легких приложениях, таких как ограждение машин, инструменты на конце руки, небольшие основания, стенды для роботов и испытательные станции. Предлагаются профили размером 1,0 «x 1,0», 1,0 x 2,0 «, 1,0» x 3,0 «, 2,0» x 2,0 «.

Все экструзионные профили серии 10 с Т-образными пазами имеют отверстие для Т-образных пазов 0,25 дюйма. Любой компонент, имя которого начинается с «10», предназначен для использования с экструдерами серии 10 с Т-образными пазами.

40 серии

Линия профилей с Т-образными пазами серии 40 — это метрическая категория, основанная на шаге 40 мм. Доступны размеры 40 мм x 40 мм и 40 мм x 80 мм. Эта серия обычно используется для ограждений машин, ограждений по периметру, защитных ограждений, ограждений для роботов, рабочих станций, погрузочно-разгрузочных устройств, оснований машин, испытательных стендов, конвейеров и многого другого.

Все экструзионные профили с Т-образными пазами серии 40 имеют отверстие 8,13 мм с Т-образными пазами. Любой компонент, имя которого начинается с «40», предназначен для использования с экструдерами серии 40 с Т-образными пазами.

Это довольно новая и быстрорастущая серия … обратите внимание на новые экструзионные профили с Т-образными пазами и компоненты с Т-образными пазами!

Заявка на патент США

на патентную заявку на сборку двери (заявка № 20210071472 от 11 марта 2021 г.)

Это приложение является продолжением приложения сер. № 15/911,256, поданной 5 марта 2018 г., который испрашивает преимущество предварительной заявки США № 62/466,584, поданной 3 марта 2017 г., которая полностью включена в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНОЛОГИИ

Настоящее изобретение в целом относится к входам в здание и, более конкретно, к элементам рамы и дверному узлу для дома.

ИСТОРИЯ ВОПРОСА

Компоненты каркаса, такие как косяки и стойки, для систем наружных дверей подвергаются воздействию элементов окружающей среды и экстремальных условий, таких как влажность, температура и солнечный свет, которые могут разрушить материал каркаса и разрушить его. Защитные покрытия, такие как краски для наружных работ, обычно используются не только для улучшения внешнего вида, но и для защиты основного материала, которым традиционно и обычно является дерево.Эти компоненты рамы также склонны к впитыванию влаги с их нижних концов. Такая влажность со временем может привести к гниению, что ухудшает внешний вид и структурную целостность рамы. Альтернативы традиционной деревянной раме включают деревянные рамы, облицованные алюминием, которые могут быть дорогими, деревянные рамы, облицованные винилом, которые не очень устойчивы к ударам, или полностью пластиковые экструдированные рамы, которые не очень жесткие и также подвержены деформации под нагревать.

В то время как цельнопластиковые рамы более устойчивы к разрушению окружающей среды и могут снизить потребность в техническом обслуживании, обычные цельнопластиковые рамы часто имеют пониженную конструкционную прочность.Другие рамы включают элементы жесткости из многослойной древесины или металлических профилей в попытках решить проблему нарушения структурной целостности, однако такие элементы жесткости создают другие проблемы, например, мешают крепежным деталям, используемым для анкеровки рам и компонентов рамы.

Таким образом, остается потребность в новом и улучшенном дверном узле и элементах коробки, которые устойчивы к гниению и в то же время имеют внешний вид и прочность традиционного дверного узла с деревянным каркасом.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено в одном варианте осуществления на дверной узел. Дверной узел включает в себя по меньшей мере одну дверную панель и дверную раму, имеющую множество элементов рамы, включая заглушку и, по меньшей мере, пару боковых косяков. Элемент рамы включает в себя сердечник; и состоящая из двух частей верхняя деталь, примыкающая к сердцевине для образования конструктивного элемента с сердцевиной, причем верхняя деталь представляет собой композит из целлюлозного материала и, по меньшей мере, одного другого материала. Дверной узел может дополнительно включать в себя смежную панель.Смежная панель может быть, в одном примере, по меньшей мере, одной боковой световой панелью. В других примерах панель может быть пассивной.

Сердечник может быть сформирован из неметаллического материала, и предпочтительно, в одном варианте осуществления, сердцевина представляет собой дерево. Кроме того, сердцевина может дополнительно включать нижнюю часть, выполненную из стойкого к гниению материала. В одном варианте осуществления нижняя часть, образованная из стойкого к гниению материала, представляет собой целлюлозно-пластиковый композит. Целлюлозная часть целлюлозно-пластикового композита предпочтительно представляет собой древесное волокно.Кроме того, пластиковая часть целлюлозно-пластикового композита предпочтительно является термопластом. В одном варианте термопласт представляет собой полиэтилен.

В одном варианте осуществления дверной узел можно рассматривать как элемент дверной коробки, включающий, по меньшей мере, одну дверную панель. Дверная рама может иметь множество элементов рамы, включая заглушку и, по меньшей мере, пару боковых косяков. Один элемент рамы может включать в себя сердечник и по меньшей мере одну верхнюю деталь. Верхняя часть может включать одну или несколько полостей.Верхняя часть может примыкать к сердечнику, образуя конструктивный элемент с сердечником. Сборка дверной коробки может также включать в себя декоративный профиль.

Верхняя часть может быть двухкомпонентной верхней частью и включать стопорную часть и пазовую часть. В одном варианте осуществления стопорная часть и пазообразная часть обычно имеют L-образную форму, и ближний конец стопорной части перекрывает соответствующий ближний конец пазообразной части. Перекрывающиеся ближайшие концы пазовой части и стопорной части могут образовывать прорезь для метеорологической ленты и могут дополнительно включать в себя метеорологическую полосу, приспособленную для приема в прорезь для метеостанции.Кроме того, стопорная часть и пазообразная часть могут иметь, как правило, L-образную форму, а дальние концы стопорной части и пазообразной части могут каждый или все перекрывать стороны нижележащего сердечника. Верхняя часть может иметь полые полости.

В других вариантах осуществления верхняя часть может быть линейной деталью, пазовая часть может быть линейной деталью и / или может принимать другие конфигурации.

В одном варианте осуществления верхняя часть, состоящая из двух частей, изготовлена из устойчивого к гниению материала. Верхняя часть, состоящая из двух частей, может быть целлюлозно-пластиковым композитом.Предпочтительно целлюлозная часть указанного целлюлозно-пластикового композита представляет собой древесное волокно. Пластиковая часть целлюлозно-пластикового композита предпочтительно является термопластом. В одном варианте пластик представляет собой поливинилхлорид.

Количество целлюлозного материала в целлюлозно-пластиковом композите может составлять примерно 20 мас. % и примерно 70 мас. % от массы целлюлозно-пластикового композита. Предпочтительно, в одном варианте осуществления количество целлюлозного материала в целлюлозно-пластичном композите составляет примерно 25 мас.% и примерно 45 мас. % от массы целлюлозно-пластикового композита. В другом варианте количество целлюлозного материала в целлюлозно-пластиковом композите составляет примерно 35 мас. % от массы целлюлозно-пластикового композита.

Толщина состоящей из двух частей верхней части может составлять от примерно 10% до примерно 50% толщины элемента рамы. В других вариантах осуществления толщина состоящей из двух частей верхней детали составляет от около 10% до около 50% толщины элемента рамы.В одном варианте осуществления толщина состоящей из двух частей верхней части составляет около 30% толщины элемента рамы.

Элемент рамы может дополнительно включать в себя перемычку между сердечником и состоящей из двух частей верхней деталью для прикрепления сердечника к составной верхней части для образования элемента рамы. Предпочтительно, в некоторых примерах связующее представляет собой клей. В одном варианте осуществления клей представляет собой термоплавкий клей.

В одном варианте осуществления дверного узла каждая смежная панель примыкает к стойке, проходящей между коллектором и основанием дверного узла.Кроме того, дверной узел может дополнительно включать подоконник, проходящий под по меньшей мере одной дверной панелью. Кроме того, по меньшей мере одна дверная панель может быть дверью с приподнятой панелью. В одном варианте осуществления дверная панель дополнительно включает в себя по меньшей мере одну оконную панель.

Дверной узел может дополнительно включать петли, расположенные между дверной панелью и дверной коробкой или стойкой. Кроме того, дверной узел может дополнительно включать в себя запирающее оборудование для крепления по меньшей мере одной дверной панели к дверной коробке.

Элемент рамы может быть дверным косяком и / или дверной стойкой, в различных примерах.

Соответственно, одним аспектом настоящего раскрытия является обеспечение дверного узла, дверной узел включает в себя по меньшей мере одну дверную панель и дверную раму, имеющую множество элементов рамы, включая заглушку и, по меньшей мере, пару боковых косяков; при этом элемент каркаса включает сердечник и по меньшей мере одну верхнюю деталь, примыкающую к сердечнику, чтобы образовать конструктивный элемент с сердечником, и при этом верхняя часть представляет собой композит из целлюлозного материала и, по меньшей мере, одного другого материала.

Другим аспектом настоящего раскрытия является обеспечение дверного узла, в том числе дверной рамы, имеющей множество элементов рамы, включая коллектор и, по меньшей мере, пару боковых косяков, элемент рамы, включающий сердечник и состоящий из двух частей верхняя часть, примыкающая к сердечнику, образуя конструктивный элемент с сердечником.Верхняя деталь в этом варианте осуществления может быть композитом из целлюлозного материала и по меньшей мере одного другого материала.

Еще одним аспектом настоящего раскрытия является создание дверного узла, дверного узла, включающего в себя по меньшей мере одну дверную панель и дверную раму, имеющую множество элементов рамы, включая заглушку и, по меньшей мере, пару боковых косяков. Каркасный элемент может включать в себя сердечник и состоящую из двух частей верхнюю деталь, примыкающую к сердечнику, чтобы образовать структурный элемент с сердечником, а верхняя часть представляет собой композит из целлюлозного материала и, по меньшей мере, одного другого материала; и хотя бы одну боковую панель.Боковая панель, например, может быть световой панелью и / или фиксированной панелью.

Еще в других вариантах осуществления настоящее раскрытие может рассматриваться как элемент рамы, включающий в себя сердечник и состоящую из двух частей верхнюю деталь, примыкающую к сердечнику, чтобы сформировать конструктивный элемент, при этом сердечник и верхняя часть являются композитом из целлюлозного материала и, по меньшей мере, еще один материал. Верхняя часть может состоять из двух частей и включать крышку верхней части и основание верхней части.

Крышка верхней части может быть съемной крышкой и сниматься с основанием верхней части.Между основанием верхней части и крышкой верхней части может быть образована полость. Узел уровня может быть встроен в полую часть верхней части. Узел уровня может быть заключен в полую полость между основанием верхней части и крышкой верхней части. Узел уровня можно увидеть снаружи только при снятой крышке верхней части. Уровень может обеспечивать обратную связь при установке, чтобы помочь в сборке и установке элементов рамы и дверных узлов.

Примеры могут также включать элемент дверной коробки для сборки дверной коробки, включающий гибридный элемент косяка.Элемент гибридного откоса может включать стержень и верхнюю часть. Верхняя часть может быть сформирована из жесткого экструдированного целлюлозно-пластикового композитного материала. Верхняя часть может совмещаться с сердечником по длине сердечника. В верхней части может быть по меньшей мере одна полая часть, образованная между верхней частью верхней части и основанием верхней части. Элемент гибридного откоса может также включать в себя декоративный профиль. Длина декоративного профиля может быть перпендикулярна длине сердечника и длине верхней части.Крышка верхней части может включать выступающую вниз внешнюю ножку, среднюю ножку и внутреннюю ножку. Основание верхней части может включать выступающую вверх внешнюю ножку, среднюю ножку и внутреннюю ножку. Внешняя ножка крышки может соединяться с внешней ножкой основания и средней ножкой крышки. Средняя ножка основания и крышки может быть сконфигурирована так, чтобы контактировать друг с другом в смещенном положении, прикрепляя крышку к основанию.

В других примерах дверной узел может включать в себя элемент дверной коробки, включающий в себя сердечник, верхнюю часть и вертикально ориентированный декоративный профиль / кирпичную форму.Верхняя часть может примыкать к сердечнику, образуя конструктивный элемент с сердечником. Верхняя часть может включать в себя стопорную часть и часть с пазом, примыкающую к пазу. Вертикально ориентированный декоративный профиль может соединяться с сердечником и верхней частью. Облицовочный профиль может включать по меньшей мере одну полую полость.

Элементы рамы могут быть косяками. Элементы каркаса могут быть стоек.

Элементы рамы могут включать в себя отсек для размещения дополнительных компонентов. Дополнительные компоненты могут включать в себя множество функций.В качестве примера электронные входные двери, такие как электронные дверные замки (например, кнопка, биометрический датчик, считыватель RFID), домофоны, камеры, датчики движения и освещение, могут быть предоставлены в виде модульных решений с батарейным питанием для установки на или рядом с входной дверью, чтобы обеспечить дополнительную безопасность и удобство, и может, например, обеспечивать удаленную связь с пользователем (например, домовладельцем, владельцем бизнеса, резидентом или служащим), например, посредством беспроводной связи (e.g., Wi-Fi или сотовая связь) с мобильного телефона, планшета или компьютера пользователя. Электроэнергия к таким компонентам может подаваться через отсек в элементе рамы. Отсек может обеспечивать доступ от источника питания к компоненту через элемент дверной рамы посредством отсека, сформированного в элементе рамы. Отсек для хранения в активной зоне может включать в себя канал и отсек. Канал может обеспечивать доступ к отсеку для элементов, которые должны быть связаны через элемент рамы.

Эти и другие аспекты изобретений настоящего раскрытия станут очевидными для специалистов в данной области техники после прочтения следующего описания вариантов осуществления при рассмотрении с чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 — вид спереди одного варианта дверного узла, сконструированного в соответствии с настоящим раскрытием;

РИС. 2 — вид в разрезе одного варианта осуществления элемента рамы, имеющего сердечник, декоративный профиль и верхнюю деталь;

РИС. 2A — альтернативный вид в разрезе одного варианта осуществления элемента рамы, показанного на фиг. 2;

РИС. 3 — другой вид в разрезе одного варианта осуществления элемента рамы, имеющего сердечник, декоративный профиль и верхнюю деталь;

РИС.3A-3B — другой вид в разрезе вариантов осуществления элемента рамы, имеющего сердцевину, декоративный профиль и верхнюю деталь;

РИС. 4 — еще один вид в разрезе одного варианта осуществления элемента рамы, имеющего сердечник, декоративный профиль и верхнюю деталь;

РИС. 4A — вид в разрезе одного примера элемента рамы, показанного на фиг. 4 с удаленной частью верхней части;

РИС. 4В — вид в перспективе одного варианта осуществления элемента рамы, имеющего узел уровня;

РИС.4C — вид в разрезе одного варианта осуществления элемента рамы, показанного на фиг. 4В, имеющий узел уровня;

РИС. 4D-F показывают различные виды узла уровня, показанного на фиг. 4B;

РИС. 5A-5C показывает один вариант осуществления конфигурации внешней ножки одного примера верхней части согласно настоящему раскрытию;

РИС. 5D — вид в перспективе одного варианта осуществления элемента рамы, включающего в себя тягу, согласно настоящему раскрытию;

РИС. 5E-F показывают различные виды варианта осуществления элемента рамы в соответствии с одним примером настоящего раскрытия;

РИС.5G-H — покомпонентный вид элемента рамы согласно фиг. 5E;

РИС. 5I показывает схему различных вариантов аксессуаров с элементом 30, рамы согласно фиг. 5E;

РИС. 5J-L — примеры элементов каркаса в соответствии с изобретениями по настоящему раскрытию;

РИС. 6 — один пример декоративного профиля, сконструированного в соответствии с настоящим раскрытием;

РИС. 7 — другой пример декоративного профиля, сконструированного согласно настоящему раскрытию;

РИС.8 — другой пример декоративного профиля, сконструированного согласно настоящему раскрытию;

РИС. 8A и 8B показаны альтернативные примеры обрезного профиля по фиг. 8;

РИС. 9 — другой пример декоративного профиля, включающего крышку декоративного профиля, сконструированного в соответствии с настоящим раскрытием;

РИС. 9A-D показаны альтернативные примеры декоративного профиля, включающего крышку согласно фиг. 9;

РИС. 10 — вид сбоку в перспективе одного примера элемента рамы, имеющего нижнюю часть;

РИС.11 — графическое представление поверхности отклика, иллюстрирующее взаимосвязь толщины верхней части и количества целлюлозного материала в целлюлозно-пластиковом композите с характеристиками каркасного элемента, сконструированного в соответствии с некоторыми примерами настоящего раскрытия;

РИС. 12 — вид спереди одного варианта дверного узла, сконструированного в соответствии с настоящим раскрытием;

РИС. 13 — вид спереди другого варианта дверного узла, сконструированного в соответствии с настоящим раскрытием;

РИС.14 — вид спереди другого варианта дверного узла, включающего, по меньшей мере, один элемент рамы стойки и сконструированного в соответствии с настоящим раскрытием;

РИС. 15 — вид в поперечном разрезе одного варианта осуществления элемента каркаса стойки, имеющего усиленный сердечник и верхнюю часть; и

фиг. 16A-16C — альтернативные примеры видов в разрезе вариантов осуществления элемента каркаса стойки, имеющего усиленный сердечник и верхнюю часть.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

В нижеследующем описании одинаковые ссылочные позиции обозначают одинаковые или соответствующие части на нескольких видах.Также в нижеследующем описании следует понимать, что такие термины, как «вперед», «назад», «слева», «вправо», «вверх», «вниз» и т.п. являются словами для удобства и не предназначены для истолковывать как ограничивающие условия.

Теперь обратимся к чертежам в целом и к фиг. 1, в частности, следует понимать, что иллюстрации предназначены для описания предпочтительного варианта осуществления изобретений и не предназначены для ограничения ими изобретения. Как лучше всего видно на фиг.1 показан дверной узел, обычно обозначенный 8 , сконструированный в соответствии с настоящим раскрытием. Дверной узел 8 включает дверную коробку 10 и по меньшей мере одну дверную панель 12 .

Дверная рама 10 может включать в себя один или несколько элементов рамы 29 (см. Фиг. 2). Множество элементов рамы может включать в себя любую комбинацию из заголовка 14 и пары боковых косяков 16 ‘и 16 ″.Заголовок , 14, , как правило, может быть расположен ближе к верхней части дверной панели 12 . Боковые косяки 16 ‘и 16 ″ обычно могут быть размещены на противоположных сторонах дверной панели 12 . Однако в некоторых вариантах реализации боковые косяки не примыкают непосредственно к дверной панели , 12, . Дверная панель 12, может дополнительно включать петли 20 . Петли , 20, могут соединять дверную панель , 12, по меньшей мере с одним из элементов рамы.В другом варианте осуществления петли 20, могут соединять дверную панель 12, со стойкой. Петли могут быть одна, две, три и более 20 .

В других вариантах осуществления дверная панель , 12, может также включать в себя запирающее оборудование, которое позволяет прикрепить дверную панель по меньшей мере к одному из элементов рамы; например, боковой косяк 16 ″. Некоторые примеры запирающего оборудования включают защелки и засовы. В качестве альтернативы дверная панель , 12, может включать в себя запирающее оборудование, которое позволяет прикрепить ее ко второй дверной панели.Еще в других вариантах осуществления дверная панель , 12, может включать в себя запирающее оборудование, чтобы прикрепить ее к стойке. В некоторых вариантах осуществления может использоваться более одного типа механизма блокировки; например, в котором, по меньшей мере, две дверные панели могут быть использованы для создания французского дверного узла. В другом варианте осуществления дверная панель 12, представляет собой дверь с приподнятой панелью. Дверная панель , 12, , в одном примере может включать в себя смежные панели, например, боковые световые панели 42 ‘и 42 ″, а в других примерах может включать в себя боковые световые панели (см. Фиг.12 и 14). Дверная панель , 12, может также включать в себя выступающие панели и / или стеклянные панели, например 24 ‘и 24 ″.

На фиг. 2-3, а в некоторых примерах элемент рамы , 29, может включать в себя сердечник , 26, и верхнюю деталь 30, , как показано на фиг. С 2 по 4 и в целом на всех фигурах. Верхняя деталь 30, может включать в себя связующее (не показано), которое прикрепляет ее к сердцевине 26 . Связующим может быть клей.В одном варианте связующим может быть клей, такой как термоклей. Сердечник 26, может быть из материала, который обеспечивает дополнительную структурную стабильность, в то время как верхняя часть 30 может быть включена, например, для структурной стабильности и / или эстетических характеристик. Ядро 26, может, например, быть из дерева, частично из дерева и / или полностью или частично из древесно-пластикового композитного материала, клееного бруса и / или дерева и другого материала. Верхняя часть 30 может также выполнять другие функции, такие как защита сердечника 26 .Сердечник , 26, может дополнительно включать обратные канавки , 27, (не показаны) на поверхности, которая не прикреплена к верхней части 30, .

В одном варианте осуществления верхняя часть 30, может состоять из одной части. В другом варианте осуществления верхняя деталь 30, может состоять из двух соединенных деталей, первой детали и второй детали, и / или может состоять из двух или более соединенных, соединяющихся и / или несоединенных деталей. Другие варианты осуществления верхней части 30, могут включать дополнительные части и / или отдельные части.Еще в других вариантах осуществления верхняя часть 30, является цельной. Как показано в варианте осуществления на фиг. 2, состоящая из двух частей верхняя деталь 30, в этом варианте осуществления состоит из шпунтовой части 32 и отдельной стопорной части 34 . В одном варианте осуществления две верхние части обычно имеют L-образную форму. Верхняя часть может быть линейной, и в качестве альтернативы могут использоваться другие формы.

Ядро 26 может иметь любую форму с любой определенной длиной («CL»), шириной («CW») и глубиной («CD»).Состоящие из двух частей верхние элементы имеют гибкую размерную конструкцию и могут соответствовать любому диапазону размеров сердечников, включая несколько сердечников. В одном варианте осуществления ширина сердечника составляет около 5¼ дюйма. В другом варианте осуществления ширина сердечника составляет около 7¼ дюймов. В другом варианте ширина сердцевины может составлять от примерно 4 дюймов до примерно 8 дюймов. Либо пазовая часть 32 , либо стопорная часть 34 , либо обе могут быть отрегулированы по их ширине («RW» и «SW»), чтобы соответствовать ширине сердечника для сохранения перекрытия на ближайших концах 31 , 33 .В ряде вариантов осуществления часть 32, фальца имеет фиксированную стандартную ширину, в то время как стопорная часть 34, может быть приспособлена и изготовлена с различной шириной. Тем не менее, шпунтованная часть 32, также может быть изготовлена с различной шириной, чтобы соответствовать требованиям установки / применения.

В некоторых вариантах осуществления сердцевина 26, может включать в себя частично приподнятую часть 23 для поддержки, по меньшей мере, одной из верхних частей.Выступающая часть 23, может быть частью сердечника, которая приподнята, нелинейна, в другой плоскости и параллельна основной части сердечника. Эта часть 23, может быть выполнена за одно целое с основным сердечником из одного материала сердечника. В качестве альтернативы, эта часть 23 может быть присоединена из отдельных компонентов, чтобы полностью сформировать сердцевину 26 . В варианте осуществления, показанном на фиг. 2A, сердцевина 26 имеет первую часть 21 (имеющую длину («CL 1 »), ширину («CW 1 ») и глубину («CD 1 »)) для поддержки пазовая часть 32 .Сердечник также может включать в себя вторую приподнятую часть 23 (имеющую длину («CL 2 »), ширину («CW 2 ») и глубину («CD 2 »)) для поддержки стопорной части. 34 . Первая и вторая части сердечника , 26, могут иметь любую длину, ширину и глубину. Вторая приподнятая часть 23, сердечника , 26, может позволить стопорной части 34 , по меньшей мере, частично перекрывать паз 32 . В других вариантах осуществления первая и вторая части сердечника прикреплены к единой верхней детали, сформованной так, чтобы соответствовать обеим частям сердечника 26, .

РИС. 2-4 показывают, что верхняя часть может иметь перекрытие и образовывать прорезь 36, . Прорезь , 36, может быть прорезью для уплотнителя, которая дополнительно включает в себя уплотнитель , 40, . Уплотнители полезны для предотвращения попадания воды и воздуха внутрь здания. Прорезь 36, может принимать прокладку между ближайшими концами 31 и 33 .

В некоторых вариантах реализации, где стопорная часть 34 проходит над частью шпунта 32 с образованием перекрытия, часть шпунта 32 и стопорная часть 34 верхней части 30 вариантов реализации могут перекрываться в любых вариантах. количество конфигураций.В одном варианте осуществления ближний конец 33 стопорной части 34 перекрывается с соответствующим ближним концом 31 пазовой части 32 . В некоторых примерах ближний конец 33 стопорной части 34 встречается с ближним концом 31 пазовой части 32 примерно с перекрытием от примерно 0 дюймов до примерно ½ дюйма.

Еще в других вариантах осуществления перекрытие может располагаться по существу медиально над сердечником.Расположение перекрытия относительно сердечника 26, может зависеть от размеров его частей, в частности CW 1 и CW 2 . В некоторых вариантах реализации CW 1 и CW 2 могут иметь такую ширину, что перекрытие ближе к дальнему концу 35 пазовой части 32 , чем к дальнему концу 37 стопорной части 34 . В других вариантах осуществления перекрытие ближе к дальнему концу 37 стопорной части 34 , чем к дальнему концу 35 .

Степень перекрытия может также зависеть от глубины и ширины паза и упоров верхней части. В одном варианте осуществления стопорная часть 34 имеет большую ширину («SW»), чем ширина пазовой части 32 («RW»). В другом варианте осуществления ближний конец 33 стопорной части 34 имеет большую глубину («SPD»), чем ближний конец 31 пазовой части 32 («RPD»).

Верхняя часть / части могут также располагаться на верхней части сердечника 26 в различных конфигурациях.Как показано на фиг. 2, дальние концы 35 , 37 пазовой части 32 и стопорной части 34 перекрывают стороны нижележащего сердечника 26 . В одном варианте осуществления глубина сердечника («CD 1 / CD 2 »), по крайней мере, на самой большой глубине сердечника, больше глубины дистальных концов 35 , 37 паза. часть 32 («RDD») и стопорная часть 34 («SDD»). В других вариантах осуществления глубина дистальных концов 35 и 36 равна или превышает глубину сердечника 26 .Кроме того, глубина дистального конца 37 может быть больше, чем дальнего конца 35 .

В других вариантах сердечник 26 неметаллический. Например, неметаллический материал может быть деревом. Сердечник , 26, также может дополнительно включать в себя устойчивый к гниению материал. Устойчивые к гниению материалы полезны для продления срока службы сердечника, например, за счет предотвращения повреждения водой. В одном варианте осуществления устойчивый к гниению материал может быть целлюлозно-пластиковым композитом.Целлюлозная часть композита может быть древесным волокном. Пластиковая часть композита может быть термопластом, например полиэтиленом. В других вариантах осуществления вся сердцевина может включать устойчивый к гниению материал. Сердечник может включать в себя первую часть из первого материала и вторую часть из второго материала. Первый материал может быть материалом, отличным от второго материала.

Как видно на фиг. 10, устойчивый к распаду материал может обычно располагаться на нижней части 28, сердечника.Нижняя часть 28, сердечника обычно может относиться к части, которая находится ближе к земле. Нижняя часть , 28, может быть сегментом, сформированным за одно целое, как показано на фиг. 10. Этот сегмент может быть экструдированным профилем, который соответствует профилю деревянного сердечника. В варианте осуществления, показанном на фиг. 10 цельный сегмент соединен с сердечником 26 пальцевым соединением. Однако устойчивый к распаду материал может быть присоединен к сердечнику , 26, любыми механическими или химическими средствами и не ограничен соединением через соединение определенного типа.Кроме того, сформированный за одно целое сегмент может иметь любую длину по отношению к сердечнику. Например, длина сегмента может составлять около 4 дюймов. В некоторых примерах нижняя часть 28, может быть сформирована из вспененного ПВХ.

Верхняя часть 30 также может быть материалом, устойчивым к гниению. Этот устойчивый к гниению материал может быть целлюлозно-пластиковым композитом. В одном варианте осуществления целлюлозная часть этого композита представляет собой древесное волокно. В другом варианте осуществления пластиковая часть композита представляет собой термопласт, такой как поливинилхлорид.В некоторых примерах верхняя часть может представлять собой комбинированный материал из смолы и наполнителя.

Количество целлюлозного материала в композите верхней части может варьироваться. В одном варианте осуществления композит верхней части составляет от около 20 до около 70 массовых процентов от массы целлюлозно-пластикового композита. В другом варианте осуществления количество целлюлозного материала в композите составляет примерно 35 мас.% От общего веса целлюлозно-пластикового композита. Толщина верхней части 30, также может варьироваться в зависимости от различных вариантов осуществления изобретения.В одном примере толщина верхней части 30, составляет от примерно 10% до примерно 50% толщины всего элемента рамы, включая сердечник. В одном варианте осуществления толщина верхней детали 30, составляет около 30% толщины элемента дверной коробки 29 .

РИС. 11 — графическое представление поверхности отклика, иллюстрирующее соотношение между процентной толщиной верхней части и количеством целлюлозного материала в вариантах осуществления, где верхняя часть представляет собой целлюлозно-пластиковый композит.Процентная толщина верхней части определяется как толщина верхней части по отношению к общей толщине элемента рамы. Поверхность отклика обеспечивает визуальную иллюстрацию эффектов как толщины, так и процентного количества целлюлозного материала в композите через двумерный поверхностный график трехмерной поверхности. Граничные условия на фиг. 11 обозначены пунктирными линиями и указывают минимальный процент толщины и процентное количество целлюлозного материала для использования с некоторыми примерами в рамках настоящего описания.

Соответственно, в этом примере ожидаемые характеристики различных вариантов реализации верхней части 30 были нанесены на график, а зоны на поверхности отклика были ранжированы от 1 до 5, где 1 была самой низкой результативной верхней частью, а 5 была самой эффективной верхней частью. изделия с точки зрения прочности, долговечности и устойчивости к гниению.

РИС. 3-4 показывают, что верхняя часть 30, может включать в себя по меньшей мере одну полую полость 38 . Более чем одна полая полость может быть разделена опорным ребром 39 .Верхняя часть 30, может включать в себя как горизонтальную полую полость , 38, , , , проходящую в продольном направлении по длине верхней части, так и вертикальную полую полость 38 b , проходящую по глубине верхней части. Полость 38, может допускать размещение таких предметов, как установочные анкеры и / или индикаторы уровня 49 . Включение полой полости 38 в верхнюю часть 30 может обеспечить более равномерное выдавливание верхней части 30 .Полые полости , 38, могут охватывать всю ширину верхней части 30 . Элемент рамы может включать в себя ряд полостей, включенных в верхнюю деталь 30, .

В некоторых вариантах реализации, как конкретно показано на фиг. 3A и 3B, верхняя часть 30, может содержать уплотнение , 97, . Уплотнение 97 может выступать в выемку 99 . Уплотнение , 97, может быть гибким. Уплотнение 97 может быть экструдировано совместно с верхней частью 30 .Уплотнение , 97, может образовывать барьер для проникновения воды и атмосферных воздействий на стыке между верхней частью 30 , другими частями элемента рамы 29 и фланцем 77 .

Верхняя часть 30 также может, в некоторых вариантах осуществления, включать крышку верхней части 41 . Верхняя часть может также включать основание 55 верхней части (см. Фиг. 4-5C). Основание верхней части может включать в себя, например, часть шпунтовой части 32 , которая вмещает, закрывается и / или соприкасается с крышкой 41 верхней части.Крышка 41 верхней части может соприкасаться с основанием 55 верхней части и пазовой частью 32 для образования всей верхней части, однако в некоторых примерах пазовая часть и стопорная часть 34 образованы стыком крышки 41 может быть отдельными частями. Фиг. 5A-C показаны примеры основания 55 верхней части, взаимодействующего с крышкой 41 верхней части. В одном примере внешняя ножка 43 крышки 41 зацепляется / сцепляется с внешней ножкой 53 основания 55 .Наружная ножка крышки 41 может включать выступ 44 A. Наружная ножка 53 основания 55 может включать выступ 44 B. Наружная ножка 44 A и верхняя часть ножки кромка 44 B может перекрываться, чтобы закрепить крышку 41 на основании 55 . Средняя ножка 45 A крышки может контактировать со средней ножкой 45 B основания. Взаимодействие средней ножки крышки 45 A и средней ножки 45 B основания может привести к смещению крышки в одном направлении, в сторону от стыка кромки внешней ножки 44 B и крышки. выступ 44 A, дополнительно закрепляющий границу между выступом внешней ножки и закрывающим выступом.Крышка 41 и основание 55 могут также включать в себя внутреннюю ножку 46 , 47 . Каждая из внутренних ножек может включать в себя выступ внутренней ножки 48 A, 48 B. Кромка внутренней ножки 48 A крышки 41 может защелкиваться и / или скользить по внутренней кромке ножки 48 B основания 55 , фиксируя крышку 41 на месте на основании 55 . Верхняя часть в этом примере может рассматриваться как узел верхней части, включающий в себя сердечник 26 и верхнюю часть 30 , причем верхняя часть включает в себя шпунт 32 и упор 34 .Упор 34, может включать в себя основание 55 и крышку 41 . Крышка 41 может прикрепляться к основанию 55 , так что крышка и основание образуют упорную поверхность. Крышка 41 и основание 55 могут образовывать по меньшей мере одну или несколько полых полостей 38 .

Узел уровня 49 может быть расположен в полой полости 38 между основанием верхней части 55 и крышкой верхней части 41 .Полость может быть сформирована путем удаления ребер 39, , если необходимо, путем механической обработки. Фиг. 4B-4D показаны примеры узла уровня, встроенного в элемент рамы. Узел уровня может иметь высоту и размеры, позволяющие размещать его внутри полой полости , 38, . Крышка 41 верхней части и основание 55 верхней части могут охватывать узел уровня 49 . Узел уровня может включать в себя корпус 90 , фитинги 98 по периметру корпуса 90 , площадку уровня 94 , пузырьковый уровень 96 и индикаторы 92 .

Один пример дверного узла может включать тягу 91 , установленную между съемной крышкой верхней части 41 и основанием верхней части 55 , чтобы помочь при снятии крышки верхней части 41 с основания верхней части 55 (как показано на фиг. 5D). Тяга 91, может быть изготовлена из прочного материала, например, тяга может быть лавсановой. Дверной узел может включать в себя несколько рывков. Тяга 91, может быть выполнена по ширине крышки верхней части.Тяга , 90, может быть прикреплена к нижней стороне крышки 41 , в одном примере, с помощью клея 93 . Тяга , 90, может охватывать от одного нижнего края крышки до другого нижнего края крышки и выходить за пределы крышки между крышкой и основанием, чтобы быть открытыми на внешней стороне элемента дверной коробки. Тяга достаточно тонкая, чтобы не препятствовать закрытию крышки 41 на основании 55 , и ее можно установить между средней ножкой крышки 45 A и средней ножкой основания 45 B без прерывание положения смещения, вызванного размещением средних ножек 45 A, 45 B.Тяга также достаточно сильна, чтобы выдержать многократное снятие крышки путем натяжения тяги 91 .

Элемент рамы 29, может также включать в некоторых примерах декоративный профиль 70 , как показано на фиг. 2–4. Декоративный профиль 70, может быть встроен в элемент рамы любым из множества способов и может принимать различные формы. Обрезной профиль 70 может быть цельным декоративным профилем. Обрезной профиль , 70, может включать в себя несколько частей, сегментов и / или насадок.Обрезной профиль , 70, может иметь вертикальную ориентацию и регулироваться относительно откосной части элемента 29, рамы.

РИС. 5E-H показаны примеры дверного узла, имеющего дверную коробку 10 , причем дверная коробка включает в себя множество рамных элементов 29, . По меньшей мере, один элемент рамы 29 может включать в себя сердечник 26 , состоящую из двух частей верхнюю часть 30 , съемную крышку 41 верхней части и отделение для хранения 26 ‘, сформированное по меньшей мере в одной раме. член.Состоящая из двух частей верхняя часть 30, может включать в себя одну или несколько полостей 38 . Отсек для хранения , 26, ‘может быть сформирован внутри полых полостей , 38, в одном примере. Отсек для хранения , 26, ‘может быть приспособлен для размещения компонентов. Компоненты могут предлагать дополнительные аксессуары. Отсек для хранения , 26, ‘может быть доступен, когда снимается съемная крышка 41 верхней части.

Отсек для хранения 26 ‘может включать канавку, сформированную в сердечнике 26 .Отсек для хранения , 26, ‘может быть каналом, сформированным в сердечнике 26, . Отсек для хранения , 26, ‘может принимать любую форму. Отсек для хранения 26, ‘может образовывать канал вдоль внутренней поверхности 126 сердечника 26 . Отсек для хранения , 26, ‘может иметь отверстия , 127, . Отверстия , 127, могут обеспечивать проем от внутренней поверхности 126 сердечника 26 до и обеспечивать доступ через сердечник 26 к верхней части 30 .Отсек для хранения , 26, ‘может включать в себя канал, сформированный в сердечнике , 26, , включая одно или несколько отверстий 127 , которые проходят от внутренней части сердечника 126 к верхней части 30 , в некоторых примерах продолжаются до полые полости 38 , также являющиеся частью отделения для хранения 26 ‘. Полые полости , 38, могут, в некоторых примерах, обеспечивать проходы для проводки и компонентов, которые нужно хранить и размещать, а отверстия , 127, , обеспечивая доступ для проводов и соединений к полым полостям 38 .Электропроводку можно рассматривать как часть компонента. На фиг. 5G — фрагмент 128 , создающий разрыв в основании верхней части элемента рамы. Отрывок, делающий основание прерывистым основанием с изломами, происходящими по длине элемента рамы. Отрывок может работать вместе с отверстием , 127, , чтобы сформировать пространство отсека для компонента, который будет размещен внутри элемента рамы.

РИС. 5I показывает один пример дверного узла 8 , включающий дверную панель 12 , раму 16 ‘и подоконник.Дверная панель 12 включает в себя запорный механизм 116 , который сконфигурирован для фиксации дверной панели 12 в закрытом положении, так что один или несколько компонентов запирающего механизма 116 приводятся в действие, позволяя дверной панели 12 для перемещения из закрытого положения в открытое. Запорный механизм , 12, может включать в себя ручку , 120, , которая сконфигурирована для перевода защелки , 121, из выдвинутого положения в убранное положение.Запорный механизм , 116, также может включать в себя засов, имеющий выдвинутое положение и отведенное положение. Ригель может переключаться вручную или электромеханически между выдвинутым и втянутым положениями, например, с помощью рычага или ключа, вращательного двигателя, линейного привода и / или соленоида.

В некоторых примерах запорный механизм , 116, расположен по существу внутри дверной панели 12 . Например, ручка 120 , защелка 121 , ригель и связанные механизмы установлены внутри дверной панели 12 с запорными пластинами 115 , 118 , прикрепленными к раме 16 ‘.Однако предполагается, что запорный механизм , 116, может быть расположен по существу внутри рамы 16 ‘, так что защелка 121 и ригель выступают из рамы 500 в дверную панель 100 . В таких вариантах осуществления связанный механизм защелки , 121, и засова должен быть установлен внутри рамы 16 ‘. Установка защелки 121 или ригеля в раму 16 ‘может уменьшить количество компонентов внутри дверной панели 12 , оставляя место для дополнительных компонентов внутри дверной панели 12 или для эстетических особенностей дверной панели 12 .В некоторых вариантах осуществления рама , 12, включает в себя определенные в ней каналы разводки проводов. Эти каналы прокладки проводов можно использовать для прокладки проводов к компонентам, установленным в дверной раме 16 ‘, или для прокладки проводов к месту в дверной раме 16 ‘ до того, как провода соединятся или пройдут в дверную панель 12 или подоконник, или наоборот.

Кабельные каналы могут проходить через каналы, образованные в дверной панели 12 . Некоторые из этих компонентов подробно описаны ниже и включают, помимо прочего, запорный механизм, камеру, освещение, микрофон, датчик удара, защитное стекло, батарею, датчик движения или нагревательный элемент.Каналы для прокладки проводов внутри дверной панели , 12, могут находиться в пределах стоек , 130, дверной панели, верхних или нижних направляющих дверной панели, поперечной направляющей между стойками, кроме верхней или нижней направляющих, таких как средние направляющие. Панельная рейка 134 . Каналы для прокладки проводов могут позволить проложить провода через дверную панель после сборки дверной панели.

В конкретных вариантах осуществления один или несколько каналов прокладки проводов рамы 16 ‘могут включать в себя провод, который электрически связан с проводом в одном или нескольких каналах прокладки проводов дверной панели 12 .Электрическая связь между двумя проводами может быть прямым соединением, так что два провода представляют собой один непрерывный провод. В некоторых вариантах осуществления электрическая связь между двумя проводами представляет собой беспроводной интерфейс ( 135 ) 136 / 137 , так что питание и / или данные передаются на дверную панель 12 или от нее. В некоторых вариантах осуществления беспроводной интерфейс , 136, /, 137, является индуктивным интерфейсом; однако может использоваться любой подходящий беспроводной интерфейс, включая, помимо прочего, ВЧ или магнитный резонанс.Беспроводной интерфейс , 136, /, 137, может образовывать зону беспроводного интерфейса , 114, и располагаться в любом месте вдоль рамы 16 ‘, подоконника, верхней части рамы и / или на шарнирной / развязанной стороне рамы, в качестве примера.

Рама 16 ‘может включать в себя освещение 108 / 109 , интегрированное в раму 16 ‘, например, в элемент рамы 29 . Освещение рамы может быть расположено в верхней части рамы и / или на одной или обеих сторонах дверной коробки.Освещение рамы 108 / 109 , 144 может обеспечивать постоянное освещение дверной системы 8 . В некоторых вариантах осуществления рамка освещения , 108, /, 109, обеспечивает визуальные индикаторы состояния дверной системы 8 , например, закрытое состояние, заблокированное состояние, включенное состояние, открытое состояние. Визуальные знаки могут быть представлены заранее заданным цветом, например белым, зеленым или красным. В некоторых вариантах осуществления рамка освещения , 108, /, 109, связана с датчиком движения или присутствия 109 , который может быть сконфигурирован для обнаружения присутствия или приближения пользователя и активации освещения рамки 108 в ответ на движение или присутствие пользователя.Освещение рамы может быть выполнено с возможностью освещения одного или нескольких других компонентов дверной системы 8, .

Компоненты могут связываться с другими компонентами дверной системы 8 и могут связываться с компонентами, удаленными от дверной системы 8 . Компоненты могут включать в себя компоненты, адаптированные для освещения 108 , обогрева 140 , охлаждения, камер 110 и визуальных компонентов, микрофона и аудиокомпонентов, мобильности 142 , питания от батареи 139 , конфиденциальности 132 и / или безопасности 112 , 110 , 145 .

РИС. С 6 по 9 показаны увеличенные виды примеров декоративного профиля 70, , в качестве примера, формы для кирпича. В одном варианте осуществления декоративный профиль 70 может включать линейную сторону 71 , которая упирается в верхнюю часть 30 и / или сердечник 26 и / или часть верхней части 30 . Обрезной профиль 70 может также включать нелинейную сторону 72 . Обрезной профиль , 70, может включать первую часть , 75, и вторую часть, , 76, .

Первая часть 75 может иметь замкнутую квадратную или прямоугольную форму. Первая часть 75 может иметь две линейные стороны, параллельные друг другу и дальнему концу 37 . Первая часть , 75, может включать в себя одну или несколько полых частей 73 . Первая часть 75 может быть закрытой частью. Первая часть 75 может быть отделена от второй части 76 опорным ребром 39 . Первая часть 75 может также включать стопорный фланец 77 .Стопорный фланец 77 может быть присоединен к линейной стороне 71 по существу перпендикулярно, образуя угол около девяноста градусов между фланцем 77 и стороной 71 . Фланец 77 может входить в углубление 99 , образованное между нижней стороной упора 34 и сердечником 26 . Фланец 77 может соответствовать зазору с выемкой 99 . Накладной профиль , 70, , в одном примере, может перекрывать упор 34 верхней части 30 .Элемент рамы , 29, может включать в себя возвратно-поступательные выемки на обоих конечных концах упорной части 34, , например, на дальнем конце 37 и на ближнем торце / торце 33 поверхности упора.

Вторая часть 76 может включать линейную сторону и нелинейную сторону. Вторая часть может включать одну или несколько полых частей 74 . Вторая часть , 76, может быть закрытой и / или может принимать незамкнутую форму. Вторая часть 76 может включать в себя фланец 78 , идущий от линейной стороны 71 и выступающий за часть 76 .Вторая часть , 76, может включать в себя выступающий сегмент 78 , который образует окончание линейной стороны 71 на одном конце. Выступающий сегмент , 79, может проходить от нелинейной стороны 72 и отделяться от линейной стороны 71 полой полостью / участком 74 . Полость , 74, может быть образована выступающим сегментом , 79, и может быть сконфигурирована для полости угловой шпонки (не показана) для соединения горизонтальных и вертикальных деталей на стыке под углом.

Декоративный профиль 70 может быть по меньшей мере двухэлементным декоративным профилем. Обрезной профиль , 70, может включать в себя базовый сегмент 82 и закрывающий сегмент 80 . Базовый сегмент , 82, может образовывать линейную сторону 71 и может включать фланец 77 и / или выемку 83 . Крышка 80 может примыкать к базовому сегменту 82 . Крышка 80 может иметь выступ 84 , который входит в выемку 83 для закрепления крышки 80 на базовом сегменте 82 .Обрезной профиль , 70, в этом примере может включать горизонтально ориентированную полую часть 74 и / или вертикально ориентированную полую часть 74 и ряд полых частей 73 . Опорные ребра 39 и полые части 73 / 74 могут принимать различные конфигурации посредством примера 6-9D. В одном примере опорные ребра , 39, могут принимать вертикальную, линейную и / или комбинацию ориентаций для образования сегментированных полых частей 73 / 74 в конфигурациях, которые помогают в структуре и процессе экструзии.Заявитель понимает преимущества минимизации материалов и экономической эффективности, в частности, в верхней части 30 и декоративном профиле 70 . Минимизация материала сбалансирована с учетом факторов контроля формы и стабильности. Опорные ребра , 39, могут быть минимизированы для минимизации материала, а также намеренно сконфигурированы и сформированы для обеспечения адекватной или улучшенной структуры верхней части 30 и обрезного профиля 70 .

В других вариантах выполнения декоративный профиль 70 может включать в себя вставку 81 .Вставка 81 может, например, быть из дерева или другого подходящего материала для обеспечения точки крепления для крепежных элементов, например, для крепежных элементов штормовой двери.

РИС. 8A и 8B показывают, что часть профиля обрезки между выступающими сегментами 79 и 78 , показанная на фиг. 8A и удален на фиг. 8B, можно отрезать. Съемный сегмент между выступающими сегментами 78, и 79, может быть отрезан, например, для установки J-образного канала винилового сайдинга.

Элементы рамы 29 могут быть частью дверного узла любого типа. Например, дверной узел 8 может включать в себя по меньшей мере одну смежную панель, обозначенную как 42 ‘и 42 ″ на фиг. 12 и 14, такие как боковая облегченная панель или фиксированная панель. В некоторых вариантах осуществления элементы рамы также могут включать в себя стойку 44 ‘и 44 ″. Каждая смежная панель может также примыкать к стойке 44 ‘и 44 ″, проходящей между коллектором и основанием дверного узла 8 .Дверной узел , 8, может дополнительно включать в себя подоконник , 46, , расположенный под дверной панелью. В других вариантах осуществления, как показано на фиг. 13, дверной узел включает две дверные панели 12 ‘и 12 ″, разделенные, например, астрагалом и / или стойкой 50 . В еще других вариантах осуществления описанные здесь элементы рамы не обязательно ограничиваются дверными косяками и стойками и могут альтернативно использоваться для других узлов, таких как окна.

Некоторые примеры включают регулируемый элемент рамы 29 .Сердечник 26 увеличенной длины и фланец 77 увеличенной длины могут быть включены в рамную систему с регулируемой шириной. Система может включать в себя сердечник 26 увеличенной длины и фланец 77 увеличенной длины, которые сконфигурированы так, чтобы их можно было обрезать или отрегулировать по мере необходимости для создания индивидуальной посадки и более узкого дверного косяка при установке. Откосы, как правило, отвесные и часто упираются в поверхности, которые не могут быть отвесными. В одном примере рамная система с регулируемой шириной может быть двухкомпонентной системой, включающей сердцевину увеличенной длины 26 и / или фланец увеличенной длины 77 , причем система также сконфигурирована так, чтобы допускать подачу и возможность позиционирования внутри регулируемой рамки. элемент 29 для регулировки на неровностях при установке.Таким образом, рамная система с регулируемой шириной сконфигурирована с учетом требований к изменяемым размерам дверного косяка, а также поверхностей установки, не расположенных по отвесу. Сердечник , 26, может выходить за пределы верхней части 30, в рамной системе с регулируемой шириной. Система может включать в себя любой из вариантов осуществления откоса, раскрытых здесь, с сердечником , 26, увеличенной длины и / или фланцем увеличенной длины, в качестве примера, в частности, элемент рамы откоса, показанный на фиг. 3, фиг. 3A и фиг.3B.

Элементы рамы могут также включать одну или несколько крышек (не показаны). Один альтернативный вариант осуществления включает в себя, что каждая часть шпунта 32 и стопорная часть 34 дополнительно включает в себя колпачок. Покрытие может быть экструдировано совместно с верхней деталью 30, и не обязательно ограничено одним слоем. В качестве альтернативы колпачок может быть независимо экструдирован для установки поверх элемента рамы и может закрывать, по меньшей мере, часть элемента рамы. В одном из вариантов покрытие выполнено из термопласта, например акрила.В другом варианте осуществления колпачок может быть композитным из двух или более материалов. Композит покрытия может состоять из термопласта с целлюлозным наполнителем, таким как дерево. В других вариантах осуществления покрытие может быть выполнено из пластика без целлюлозного наполнителя, с другим типом наполнителя или содержать вспенивающий агент. В других вариантах реализации на сердечник 26 может быть помещена крышка без верхней части 30 . Покрытие может состоять из двух или более частей, но в других вариантах осуществления может содержать одну деталь, закрывающую, по меньшей мере, часть сердечника 26 .

РИС. 15 и 16A-C показаны варианты осуществления, в которых по меньшей мере один элемент рамы представляет собой стойку, имеющую сердечник и верхнюю часть. Верхняя часть может состоять из двух частей. Элемент рамы стойки может быть сконструирован аналогично, как описано здесь повсюду, как элемент рамы косяка, например, показанный на фиг. 2-9.

РИС. 15 и 16 показывают другой пример вариантов осуществления элемента рамы 29, , включающего в себя компонент стойки согласно настоящему раскрытию. Компонент стойки может быть изготовлен из прочного материала, устойчивого к разрушающему воздействию влаги, тепла и грибков.Компонент стойки может включать в себя усиленный экструдированным алюминием сердечник. В некоторых примерах элемент рамы стойки , 29, включает стопорный компонент и компонент шпунта, каждый из которых образован путем экструзии комбинации ПВХ, древесных волокон и пенообразователя. Компоненты могут быть соединены с усиленным алюминием сердечником с помощью клея. Алюминиевый профиль может совмещаться с пазами, выполненными за одно целое в композитных профилях, для правильного позиционирования. Усиленный сердечник и верхняя часть расположены таким образом, чтобы обеспечить максимальный вклад в структурную целостность и целостность формы, чтобы устранить проблемы, связанные с теплопередачей и конденсацией влаги внутри, для размещения крепежных деталей без необходимости предварительного просверливания армированного сердечника и для максимального увеличения крепеж фурнитуры удерживает прочность.

В некоторых примерах изобретение по раскрытию может рассматриваться как стойка внешней двери, включающая выступы, соединенные с усиленным сердечником 26 . В некоторых примерах экструзия может представлять собой экструдированный профиль 32 и стопорный экструдер 34 , изготовленный из влагостойкого и устойчивого к гниению материала, например, из цельного пластика, комбинации смолы и пластика с деревом или другим подходящим наполнителем. и / или пенообразователь. Усиленный стержневой элемент , 26, может быть жестким элементом, изготовленным из жесткого материала, например алюминия.Усиленный стержневой элемент , 26, может быть прикреплен к профилям 32 , 34 , в одном примере, посредством клея. Усиленный стержневой элемент и несколько выступов могут быть выполнены с возможностью образования прорези , 36, , причем прорезь сконфигурирована так, чтобы принимать вставку 40 для защиты от погодных условий.

В других примерах элемент рамы 29, может рассматриваться как компонент стойки, включая цельный упор 34 , цельный паз 32 и усиленный сердечник 26 .Упорная часть может включать в себя упорную поверхность 33 , углубленную область 86 на упорной поверхности и набор углублений 88 . Фальц 32, может включать в себя углубление 87 . Усиленный сердечник может принимать форму, по меньшей мере, вилки с двумя зубьями, а также иметь размер и форму, соответствующие выемкам 88 , 87 в стопорной части 34 и фальцевой части 32 . Усиленный сердечник может на зубчатой стороне сопрягаться с упором , 34, , при этом зубцы входят в углубления , 88, .Усиленный сердечник на противоположной стороне может сопрягаться с пазом 32 и проходить в углубленную область 87 . Усиленный сердечник 26 может перекрывать глубину пазовой части 32 . Углубленная область , 86, может быть сконфигурирована так, чтобы образовывать прорезь 36, , когда пазовая часть и стопорные части соединяются. Упорная часть и пазовая часть могут быть разделены усиленным сердечником, за исключением внутренней поверхности раздела, смежной с прорезью 36, .Формы и размеры компонентов импоста могут варьироваться, как показано в примерах на фиг. 16A-C для размещения различных дверных узлов и рассматриваются в рамках данного изобретения.

Некоторые модификации и улучшения будут очевидны специалистам в данной области техники после прочтения вышеприведенного описания. Например, верхняя часть может иметь цельную конструкцию. В других вариантах осуществления толщина верхней части может составлять менее 10% от общей толщины. Пластиковая часть верхней части может содержать весь поливинилхлорид.Кроме того, верхняя часть может быть изготовлена из пластика без целлюлозного наполнителя, с другим типом наполнителя или содержать вспенивающий агент. В качестве альтернативы нижняя часть сердцевины может быть изготовлена из пластика без целлюлозного наполнителя, с другим типом наполнителя или содержать вспенивающий агент. Следует понимать, что все такие модификации и улучшения были здесь удалены для краткости и удобочитаемости, но находятся в пределах объема следующей формулы изобретения.

Генерал Х.Д.П. перегородки для туалетов, душевых и гардеробных изготавливаются с использованием полимерной смолы высокой плотности. Цвет сплошной сквозной. Отсеки не могут ржаветь, гнить, расслаиваться или впитывать запахи, такие как мрамор. Поверхность покрыта красивой апельсиновой коркой, предотвращающей появление царапин. Полностью водостойкий, может использоваться при любых условиях влажности. Идеально для душевые и гардеробные, а также туалетные перегородки.

Сверху на подкладке Series 40 предусмотрены жесткие отсеки для большинства активные обитатели.Использование прессованного алюминиевого швеллера General Partitions со встроенной планкой для бездельника обеспечивает самое прочное туалетное отделение имеется в наличии.

— Все H.D.P. (Полимер высокой плотности) туалетные перегородки должны Серия be 40, пол поддерживается верхним поручнем производства General Partitions Mfg. Corp., Эри, Пенсильвания.

— Должен быть из твердого полиэтилена высокой плотности толщиной 1 дюйм. образуется под давлением. Сплошной цвет во всем. Все кромки должны быть обработаны радиус и все острые края удалены.

— Пилястры — должны иметь такую же конструкцию, как двери и панели. Пилястры крепятся к полу под большим углом. Верх пилястр должен быть надежно закреплен перилами из экструдированного алюминия. со встроенной планкой для бездельника.

— Размер 1 7/8 «x 1 1/32» x 1/16 «со встроенной короной бездельник, экструдированный алюминий, термообработанный и анодированный с необходимыми арматура.

— Алюминиевая скользящая защелка накладного монтажа (№ 2000AL), Крючок для одежды (No.6200D), алюминиевый шарнир в сборе (№ 1500AL) и алюминиевый дверной стопор и фиксатор (№ 2060AL).

— Панели, прикрепленные к пилястрам со сплошной буквой «U» скобка. Панели и пилястры крепятся к стене сплошным алюминиевые Т-образные кронштейны. Обшивка пилястры высотой 3 дюйма. Все фурнитура и фурнитура. для фиксации антивандальными антивандальными болтами из нержавеющей стали или антивандальными шпильками No. 14 винта torx из нержавеющей стали с защитой от несанкционированного доступа соответствующей длины.

Все душевые кабины должны иметь стены из полимера высокой плотности с сборным литьем. рецептор терраццо производства General Partitions Mfg.Corp., Эри, Пенсильвания.

— Должен быть из полимера высокой плотности толщиной 1 дюйм.

— Черно-белый терраццо размером 32 «x 32», 36 «, 40» Неоугол x 40 дюймов или инвалиды 40 дюймов x 48 дюймов и 40 дюймов x 40 дюймов.

— Сливной слив из латуни с сеткой из нержавеющей стали.

— Душевые стенки могут быть подготовлены на заводе, чтобы получить душевую лейку и клапан, поставленные другими. Шторы, клапаны, головы, руки и мыльницы доступны в качестве дополнительных принадлежностей.

Показанные цвета являются литографированными и отсканированными образцами (неточное совпадение цветов). Потому что ответственные производители полимеров высокой плотности оставляют за собой право разумного изменения цвета, мы должны оставить за собой такое же право. Свяжитесь с нами для образцы. Доступны другие цвета; Бордовый, Галактика (показан образец) и Оникс (образец показано).

Настенный (WHS)
Настенный фланец (WHF)
Экрана с подкладкой к полу (FBS)
Пол с опорой на поручень (FSH)

Душевые кабины и перегородки
Двухстенная душевая кабина
Душ для инвалидов
Душевые / Гардеробные

— 1500 AL-T Верхняя часть в сборе с алюминиевой оберткой Петля гравитационная
-1500 AL-B Нижняя сборка из алюминия с оберткой по периметру Петля гравитационная
-2050-AL-IS Inswing Stop and Keeper — Алюминий 2050-AL-OS Outswing (не показан) Упор и фиксатор — Алюминий
— 6250 Дверной бампер
— 6300 AL Дверной упор
— 6000 EXT 1 дюйм двойной высоты (3 дюйма) Алюминий Т-образный кронштейн
— 2000 AL скользящая защелка для поверхностного монтажа — Комбинированный крючок и бампер из алюминия
— 6200D

Изготовление алюминиевых дверей-купе своими руками. Инструкция

(алюминиевая система профилей)

ПРОФИЛЬ «С» (открытая ручка)

Сборка дверей-купе «ARISTO»

Двери купе составные сборка

Сборка фасадов и дверей купе

Преимущества алюминиевого профиля :

Сборка дверей для шкафа-купе — Как сделать мебель своими руками

MODUS — «AL-DECOR» — Двери купе в Санкт-Петербурге

Производители фурнитуры для шкаф-купе:

Aluma-Decor (Алюма-Декор)

Модус (MODUS)

В компании Al Décor вы всегда сможете купить комплектующие для изготовления шкафов по самым выгодным ценам в Санкт-Петербурге

Сборка створки шкафа-купе с профилем АРИСТО

Двери купе дома

Материалы

Фитинги

Рамки

Двери квадратные

Круглые угловые двери (Radius Doors)

Алюминиевая откидная дверь N35 — Diamond Doors

Приложения

Размер

Характеристики

Техническая информация

Алюминиевые рулонные двери для грузовых отсеков

Подробнее о продукте

Основные характеристики рулонных дверей Gortite

Ключевые преимущества рулонных ворот Gortite

Как указать

Информация о дизайне

Размер двери

Типовая сборка двери и компоненты

Бережливое производство для процесса сборки термического разрыва

И повысьте эффективность своей терморазрывной сборки

часто задаваемых вопросов | Faztek

Чем отличается серия Faztek T-Slot?

15 серии

10 серии

40 серии

на патентную заявку на сборку двери (заявка № 20210071472 от 11 марта 2021 г.)

Добавить комментарий Отменить ответ
