Сборка сендвичных труб: Монтаж дымохода из сэндвич труб своими руками: инструкция, схемы

Как изолировать сэндвич трубы для дымохода

• Главная
• ›
• Дымоход

Содержание статьи:

1. Технические особенности сэндвичных труб
2. Основные нормы установки сэндвич труб
3. Процесс подготовки к монтажным работам
4. Алгоритм действий при монтаже дымохода

Для современных частных домов и коттеджей уже давно неотъемлемыми элементами стали такие конструкции, как, например, баня или камин. Благодаря им можно не только согреться в холодную погоду, но и создать уютную атмосферу в доме или на его участке.

При наличии в доме камина и бани на участке монтаж дымохода отпадает за ненадобностью (прочитайте также: «Монтаж дымохода в бане»). Сегодня существует огромное разнообразие конструкций систем отопления и дымоходов к ним, и каждый вполне может подобрать тот вариант, который будет его устраивать.

Если говорить о том, трубы для дымохода какие лучше, то сэндвич трубы для дымохода на сегодняшний день – один из самых популярных образцов, применяемых при возведении дымохода.

А причиной является то, что сэндвич трубы для дымоходов обладают массой достоинств, основным из которых является, конечно же, их безопасность.

Технические особенности сэндвичных труб

Называются эти трубы так потому из-за специфики трубной конструкции. Сэндвич труба включает в себя внутреннюю и внешнюю трубы, а между ними прокладывается теплоизоляционный слой.

Решая задачу того, как изолировать трубу дымохода, многими производителями при утеплении сэндвич труб применяется волокно из базальта (минеральная вата), которое по своему назначению и свойствам очень похоже на асбестовое волокно. Читайте также: «Как изолировать трубу в бане – проверенные способы изоляции». Основные преимущества минеральной ваты – стойкое выдерживание воздействий органических веществ и самых высоких температур, это важно понимать, прежде чем утеплить трубу дымохода. Материал прекрасно подходит не только для теплоизоляции, его звукоизоляционные характеристики также весьма неплохи.

Стандартная толщина утеплителя из базальтового волокна – 25 – 60 миллиметров. Внутри сэндвичные трубы для дымохода оснащены нержавеющей сталью, а внешний слой может состоять из разного рода материалов. Наиболее частые образцы внешних труб – трубы нержавеющие для дымохода, но есть и модели, в производстве которых применяется латунь, медь и другие материалы.

Основное отличие сэндвич труб друг от друга – это диаметр трубы для дымохода и толщина слоя теплоизоляции (подробнее: «Диаметр дымохода»). Разные категории труб существуют для функционирования при разных условиях температуры.

Соединение сэндвич трубы, которое бывает фланцевым, в виде «мостика холода», байонетным, должно быть выполнено герметично. Утепленный дымоход из сэндвич трубы имеет неоспоримые достоинства, особенно если сравнивать его с односменным дымоходом.

Среди этих плюсов выделяются следующие:

1. Конденсата в дымоходах с таким устройством практически нет.
2. Утепленные дымоходы гораздо меньше обычных накапливают сажу.
3. Такой не нуждающийся в регулярном обслуживании дымоход является гарантией долгого эксплуатационного срока и надежной работы.

Не секрет, что наиболее пожароопасными домами являются дома из дерева, поэтому установка сэндвич труб для дымохода в деревянных домах является делом первостепенным.

Отличие сэндвич дымохода от дымохода из кирпича:

• дымоход из нержавейки выглядит гораздо более эстетично;
• вес сэндвич дымохода существенно меньше, чем кирпичного;
• в состав сэндвич дымохода входит огнеупорный материал.

Возводить специальный фундамент для такой конструкции совсем не нужно, соответственно, такой способ является более экономным. Более того, коррозии такие трубы не подвержены, а также они характеризуются хорошей газо- и паропроницаемостью.

Основные нормы установки сэндвич труб

1. Устанавливая такую трубу для дымохода, строго запрещено применять ее как первую трубу, то есть ту, которая находится прямо над отопительным агрегатом.
2. Для того чтобы исключить любую вероятность возгорания, нужно сделать следующее: пожароопасные сегменты сэндвич трубы (кровля, перекрытия, деревянные стены и балки) необходимо оснастить дополнительным теплоизоляционным слоем.
3. Для монтажа подобного рода характерны два принципа:
   — первый принцип, именуемый «по дыму», предусматривает наличие в системе тройника для отвода конденсата;
   — второй принцип, именуемый «по конденсату», означает, что тройник не нужен. Здесь имеется определенный порядок сборки: после тройника – «по конденсату», до тройника — «по дыму».

Процесс подготовки к монтажным работам

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Дымоход должен проходить через этажи максимально безопасно, а порядок работ по установке должен быть строго регламентирован. Для того чтобы провести дымоход через перекрытия, нужно применять специальный патрубок.

1. Перед установкой патрубка нужно его правильно подготовить. Маты изоляционного слоя, выполненные из минеральной ваты (базальтовое волокно), укладываются на стены патрубка, решая, таким образом, вопрос о том, чем обмотать трубу дымохода.
2. Далее нужно изолировать внутреннее пространство патрубка, а также все те места, которые вплотную прилегают к перекрытию.
3. После этого патрубок готовится к монтажу. При этом нужно определиться с тем местом в потолке, где будет располагаться труба. Затем после выполнения необходимой разметки в перекрытии делается специальный проем. Там, где патрубок будет соприкасаться с потолком, прокладывается слой теплоизоляции, а затем монтируется непосредственно сам патрубок.
4. По завершении вышеописанных мероприятий перекрытие потолка уже можно использовать для установки дымохода, элементы которого будет проходить через потолок. Конструкция должна быть рассчитана так, чтобы сэндвич трубы не имели никаких точек соприкосновения с перекрытием потолка, так как соединение элементов в подобных местах решительно запрещено (прочитайте: «Дымоход сэндвич своими руками»).
5. Воздушное пространство, которое нужно оставить между трубой и деталями патрубка, призвано выполнять функции дополнительного снятия тепла. После того как труба проведена через перекрытие, нужно утраивать защитные детали патрубка. Также рекомендуется выполнить проверку вертикали ствола дымохода.

Не стоит забывать и более незначительных, но не менее важных элементов, таких, как например, дефлектор на трубу дымохода.

Алгоритм действий при монтаже дымохода

1. Оптимальным примером по монтажу дымохода выступает двухконтурная система. Устройство дымохода должно начинаться снизу, то есть от агрегата отопления, и продвигаться вверх. Внутренняя труба дымохода при этом входит в предыдущую, внешняя – также в предыдущую, таким образом, слой термоизоляции дымохода гарантированно защищен от проникновения влаги.
2. Устанавливаемые «по конденсату» внутренние части дымохода не дают стекающему конденсату проникать, например, в трубные швы или дымоход переходник трубы, следовательно, защищают конструкцию от затеканий.
3. Герметик даст возможность осуществить качественную и долговечную герметизацию, но важно, чтобы его рабочая температура не была ниже 100 градусов.

4. Хомуты используются для скрепления таких элементов трубы, как колени, тройники, трубные стыки. Кронштейны применяются для крепления тройников, причем расстояние, на котором они должны находиться друг от друга, должно быть рано 200 сантиметрам.
5. Важно помнить о том, что ни один из горизонтальных участков дымохода не должен быть длиннее одного метра.
6. Система дымохода ни при каких обстоятельствах не должна вплотную прилегать к таким объектам коммуникации дома, как газовый трубопровод, электропроводка и т.п.
7. Обязательным условием является изолирование патрубков при помощи минеральной ваты в тех местах, где дымоход пересекает любое из перекрытий – стена, крыша, потолок. Важно при этом соблюдать все нормы пожарной безопасности.
8. Не стоит забывать о таком важном мероприятии, как чистка дымохода. Для этого должна быть смонтирована ревизия, представляющая собой проем с дверцей, или стакан, являющийся съемной частью. К процессу чистки нужно подходить очень ответственно и выполнять ее в соответствующие сроки.

Дымоход из сэндвич труб — его монтаж и преимущества, подробно на видео:

Подробную информацию с наличием фото и видео по монтажу сэндвич труб для дымохода при желании можно найти в Интернете на специализированных сайтах.

Таким образом, можно смело сделать вывод, что устройство сэндвич трубы для дымохода собственноручно вполне осуществимо, нужно лишь иметь для этого необходимые инструменты и материалы. Кроме того, применение таких труб дает хозяевам полноценную гарантию того, что вся конструкция дымохода будет долговечной, надежной и, что не менее важно, безопасной. Читайте также: «Монтаж кровельных сэндвич панелей — технология».

Сборка дымохода из сэндвич-трубы для банной печи: монтаж и достоинства

Краткое содержание

• 1 Почему устанавливают сэндвич-трубы для банной печи
• 2 Преимущества сэндвич-трубы
• 3 Критерии качественного дымохода из сэндвич-труб
• 4 Особенности монтажа дымохода из сэндвич-трубы для банной печи своими руками
• 5 Пожарная безопасность

Сборка дымохода из сэндвич-трубы для банной печи считается оптимальным вариантом организации отвода дыма. Это сооружение обладает небольшим весом и компактными размерами. Тем более что собирать такую конструкцию несложно. Чтобы сделать качественный дымоход, достаточно соединить основные и дополнительные элементы в соответствии со схемой.

Установка сэндвич-дымохода для бани обладает рядом особенностей.

Почему устанавливают сэндвич-трубы для банной печи

Установка дымохода из сэндвич-труб в бане считается весьма распространенным решением. Прежде всего конструкция обладает доступной стоимостью. К тому же ее можно поставить буквально за день своими руками.

Помимо этого, когда грамотно выполнена установка, сендвичные трубы для дымохода в бане считаются более безопасным вариантом по сравнению с кирпичными сооружениями. В структуре нет трещин и не просачивается угарный газ.

Другие мотивы, которые влияют на выбор такого варианта:

• Сэндвич-конструкции обеспечивают более высокий уровень тяги.
• Чистить от нагара их намного проще, чем камень.
• Если применение топлива с высоким содержанием серы приведет к прогоранию металлической стенки дымохода, заменить секцию удастся всего за 1-2 суток.

Дымоход из тонкой нержавейки имеет минимальный вес. Потому он не оказывает значительного давления на фундамент и стены бани.

Конструкция из нержавеющей стали обладает небольшим весом.

Преимущества сэндвич-трубы

Монтаж дымоходной конструкции из сэндвич-трубы имеет много плюсов. К основным преимуществам относят следующее:

• отсутствие скопления конденсата;
• высокий уровень противопожарной защиты;
• простота ухода за системой;
• минимум сажи;
• привлекательный внешний вид;
• хорошая сочетаемость с деревом.

Критерии качественного дымохода из сэндвич-труб

Выбирая сэндвич-трубы стоит учитывать следующие особенности:

• Качество стали, из которой сделана конструкция. Она сказывается на жаростойкости и сроке службы.
• Вид и плотность теплоизоляционного материала. Он должен выдерживать температуру нагревания до 700 градусов.
• Качество сварных швов. Для твердотопливных котлов стоит выбирать изделия с лазерной сваркой. Это дает максимальную герметичность. Трубы с катанным швом подойдут для дымоходов газовых котлов.

При выборе марки нержавейки для сооружения внутренних труб стоит отдавать предпочтение 316 Ti, 321 и 310S. Такие конструкции могут выдерживать температуру до 850 и даже 1000 градусов. К другим преимуществам материалов относят долговечность и пластичность. Такие элементы прекрасно подойдут для банных дымоходов.

При выборе нержавейки обязательно стоит ориентироваться на ее марку.

При выборе конструкции важно учитывать, что внутренние трубы должны быть сделаны из нержавейки. Однако наружный кожух может быть сделан и из другого материала. Толщина стенок в сэндвичах может составлять 0,5-1 мм. Но для бань подойдут материалы толщиной 0,8-1 мм.

Немаловажное значение имеет сечение внутренней трубы. При сооружении бани подойдут варианты 115×200, 120×200, 140×200, 150×220 мм. Стандартная длина модуля составляет 0,5-1 м. Внутренний размер рекомендуется выбирать по диаметру выхода дымового канала на печи, а наружный — с учетом толщины теплоизоляции.

Утепляющий слой должен составлять 25-60 мм. Чем выше этот параметр, тем лучше. Для банных печей функции теплоизоляции может выполнять базальтовая вата.

Стекловату применять запрещено, поскольку она способна выдерживать не больше 350 градусов. При более высоких параметрах материал спекается, теряя свои свойства.

Особенности монтажа дымохода из сэндвич-трубы для банной печи своими руками

Как же правильно собрать трубу дымохода из нержавейки в бане? Пошаговый процесс выглядит так:

1. В потолке и крыше сделать отверстия размером 45×45 см.
2. В первой металлической заготовке прорезать отверстие в виде круга. Его диаметр должен совпадать с размером наружной трубы.
3. Во второй заготовке вырезать овальный проем. Ее требуется прикрепить к крыше.
4. Поверх утепляющего слоя надеть на трубы кожух из оцинковки.
5. Крайние фрагменты утеплителя спрятать в кожух и закрыть алюминиевыми кольцами.
6. Неутепленную часть нижней трубы установить на печной патрубок и просунуть дымоход через отверстие в потолке.
7. Оценить размеры зазора, который получился между трубой и отверстием в потолке. Важно, чтобы по всей окружности расстояние было одинаковым. Это значит, что дымоход установлен строго вертикально, а не под уклоном.
8. Прикрепить к балкам перекрытия металлический лист.
9. Установить верхнюю часть конструкции на нижнюю. Снизу ее нужно закрепить хомутом, а сверху — листом металла.
10. Заделать щели между трубой и потолком глиной или керамзитом. На крыше для этой цели стоит применять особый утеплитель или гидроизоляцию.
11. В конце установить колпак, который защищает от осадков.

Перед применением баню нужно хорошо прогреть осиновыми дровами. Они обеспечивают температуру, которая повышает тягу.

Монтаж конструкции можно осуществить своими руками.

Чтобы смонтировать качественное сооружение, следует придерживаться ряда рекомендаций:

• В зоне пересечения печи и дымохода лучше воспользоваться классической монотрубой. Ближе к потолку она должна переходить в сэндвич-конструкцию. В таком случае голая труба будет выполнять функции дополнительного отопительного устройства.
• Дымоход не должен соприкасаться с какими-либо коммуникациями. Прежде всего это касается электрической или газовой проводки.
• Максимальная длина горизонтального участка дымохода не может превышать 1 м.
• Чтобы процесс очищения трубы от сажи был оптимизирован, стоит устанавливать люки еще на стадии монтажа дымохода.
• Если баня имеет плоскую крышу, труба дымохода должна как минимум на 1 м над ней возвышаться. Если кровля является скатной, дымоход должен возвышаться не меньше, чем на 50 см.
• Если материал кровли не защищен от возгорания, важно установить искрогаситель.

Обязательно нужно предусмотреть качественную теплоизоляцию.

Пожарная безопасность

Сэндвич-трубы обладают прекрасными теплоизоляционными свойствами. Однако в местах прохождения дымохода все-таки присутствует некоторый риск чрезмерного нагревания. Это может спровоцировать возгорание прилегающих к трубе материалов.

Чтобы добиться требуемого уровня пожарной безопасности, стоит уложить в таких зонах дополнительный теплоизолирующий слой.

Еще одним ключевым требованием СНиП из этой сферы считается соблюдение расстояния от дымоходной трубы до стены. Оно должно составлять минимум 25 см.

Сооружение дымохода из сэндвич-трубы для бани имеет много преимуществ. Такая конструкция получается легкой и безопасной. Еще одним плюсом считается простота монтажа. Установить конструкцию вполне можно своими руками.

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал, из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымохода с
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходов сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

900 10

нарушение герметизации после определенного количества циклы нагрева и охлаждения;

По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Изоляционные детали дымохода

Особенности устройства проходок

Устройство сквозного узла сквозного крыша

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант № 1 — нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

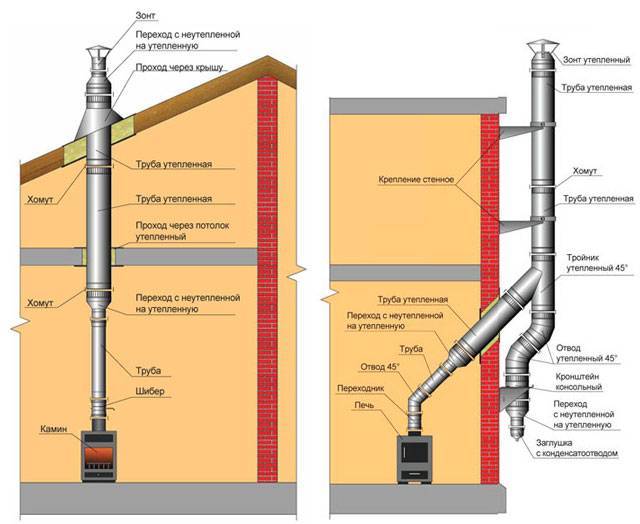

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Края его заводят под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неправильный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

Композитные тепловые трубы и сэндвич-панели, панели радиаторов и космические аппараты с композитными тепловыми трубами (2017) |リチャード ダブリュ．アストン，

Главная

---

Инструменты

Генератор цитированияParaphraserAI Detector

---

Расширение Chrome

Патент•

リチャード ダブリュ．アストン，, W Aston Richard, アンナ マリア トムジンシュカ, Мария Томзинска Анна  — Показать меньше +1 еще

10 мая 2017-

…прочитайте больше

---

Цитаты

PDF

Открытый доступ

Больше фильтров

Патент •

Hongda Du ¹ , Чен Вей, Ян Цзинггу, Лин Ган, Цзя Ли, Сюй Ченгжун, Чу Сяодонг, Ювеи Йао, Ли Бауа, Ян Кюаньон, он меньше +8 еще•Учреждения (1)

Университет Цинхуа ¹

19 апр. 2017

TL;DR: В этой статье структура управления теплом, способная рассеивать тепло, но также способная удерживать надлежащее рабочее тепло, включает в себя теплорассеивающий слой, принимающий элемент и тепловую трубу.

…прочитать большепрочитать меньше

Аннотация: Структура управления теплом, способная рассеивать тепло, но также способная удерживать надлежащее рабочее тепло, включает слой рассеивания тепла, принимающий элемент и тепловую трубу. Приемный элемент выполнен с возможностью приема нагревательного элемента. Концы тепловой трубы соединены с теплорассеивающим слоем и приемным элементом. Также предусмотрен соответствующий беспилотный летательный аппарат.

…читать дальшечитать меньше

1 цитат

---

Ссылки

PDF

Открытый доступ

Дополнительные фильтры

Патент•

Цзэн-Хсианг Ху, Ю-Ли Лин, Ли-Куанг Тан

20 июля 2006 г. 900 03

TL;DR: В этой статье метод изготовление сборки СИД включает следующие этапы: (А) обеспечение устройства рассеивания тепла, имеющего поверхность для установки СИД на нем; (B) изоляция поверхности; (C) формирование схемы непосредственно на изолированной поверхности для получения соединительной поверхности.

…читать дальшечитать меньше

Реферат: Сборка светоизлучающих диодов (СИД) включает в себя устройство рассеивания тепла (30) и по меньшей мере один СИД (10). Устройство рассеивания тепла имеет соединительную поверхность (33) со схемой (20), выполненную непосредственно на ней. По меньшей мере, один светодиод электрически соединен со схемой и поддерживается в тепловом и механическом контакте с соединительной поверхностью для рассеивания выделяемого при этом тепла через устройство рассеивания тепла. Способ изготовления сборки СИД включает этапы: (А) обеспечения устройства рассеивания тепла, имеющего поверхность для установки СИД на нем; (B) изоляция поверхности; (C) формирование схемы непосредственно на изолированной поверхности для получения соединительной поверхности; (D) термическое и механическое прикрепление СИД к соединительной поверхности устройства рассеивания тепла и электрическое соединение СИД со схемой для формирования узла СИД.

…ПодробнееЧитать меньше

143 упоминания

Патент•

Peter A. Quigley, Michael Feechan

23 октября 2008 г. труба для транспортировки жидкости в описывается повышенная температура, которая включает внутренний слой, по крайней мере, один армирующий слой, нагревательный элемент и по крайней мере два изоляционных слоя.

…читать дальшечитать меньше

Реферат: Изобретение включает системы и способы нагрева жидкости и транспортировки жидкости при повышенной температуре. Система включает наматываемую трубу, армированную волокном. Эта сматываемая труба может включать внутренний слой, по меньшей мере, один армирующий слой, по меньшей мере, один нагревательный элемент и, по меньшей мере, один изоляционный слой. Нагревательный элемент может быть расположен снаружи внутреннего слоя. Изобретение также включает способы развертывания и восстановления наматываемой трубы для транспортировки текучей среды при повышенной температуре.

…читать дальшечитать меньше

55 цитирований

Патент•

Стэнфорд Р. Овшинский ¹ , Роза Янг, Ян Ли, Виталий Мясников, Валерий Соболев ²  — Показать меньше +1 еще•Учреждения (2 )

Texaco ¹ , Стэнфордский университет ²

14 декабря 2001 г.

TL;DR: В этой статье интегрированная система управления температурным режимом, интегрированная с контейнером высокого давления, водородным сплавом, а также интегрированная система выработки тепла и охлаждения. представлены средства. Но авторы не уточнили температурное распределение тепла, выделяемого из напорного контейнера.

…читать дальшечитать меньше

Реферат: 0 система хранения водорода (1), которая включает в себя напорный резервуар (2), водородный сплав (3), расположенный внутри напорного резервуара (2), и встроенную систему управления температурой интегрально расположен внутри контейнера высокого давления. Интегрированная система терморегулирования включает в себя средство (4) генерации тепла, средство (5) охлаждения и средство распределения тепла, содержащее радиатор (6) с ребрами (7) распределения тепла.

…читать дальшечитать меньше

38 цитирований

Патент•

Chuen-Shu Hou, Tay-Jian Liu, Chao-Nien Tung, Xian-Mei Ke, Chih-Hsien Sun — Показать меньше +1 еще

11 августа 2006 г.

9000 2 TL;DR : В данной работе капиллярный фитиль первого типа (200) предусмотрен на внутренней цельнометаллической оболочке на всех конденсационном, центральном и испарительном участках, а второй тип фитиля предусмотрен только на центральном и только на испарительном участках. .

…читать дальшечитать меньше

Реферат: Тепловая труба включает металлический кожух (100) и композитный капиллярный фитиль, размещенный в кожухе. Металлический кожух имеет испарительную секцию (400), конденсационную секцию (600) и центральную секцию (500) между испарительной секцией и конденсационной секцией. Капиллярный фитиль первого типа (200) предусмотрен на внутренней цельнометаллической оболочке во всех конденсационных, центральных и испарительных секциях, а капиллярный фитиль второго типа (220) предусмотрен на капиллярном фитиле первого типа в центральной и только испарительные секции. Размер капиллярных пор капиллярного фитиля первого типа больше, чем у капиллярного фитиля второго типа.

…читать дальшечитать меньше

35 цитирований

Патент•

Дуглас В. Маккиннон ¹ , Тимоти П. Моран ¹ •Учреждения (1)

9 0002 Lockheed Martin Corporation ¹

24 марта 2010

TL;DR: В этой статье космический корабль содержит множество теплогенерирующих электрических компонентов, в том числе первую панель теплового радиатора и вторую панель теплового радиатора, каждая из которых термически связана с теплогенерирующими электрическими компонентами.
