Схема электрическая счетчика

Электрический счетчик, точнее — счетчик расхода электрической энергии является специальным прибором, предназначенным для учета потребляемой нагрузкой электрической энергии. По своей технической идее он представляет из себя комбинацию измерителя потребляемой электрической энергии с отображающим показания счетным механизмом. Различают электрические счетчики для измерения энергии постоянного или переменного тока. Счетчики электроэнергии переменного тока бывают однофазными и трехфазными. По принципу действия электрические счетчики могут быть индукционными и электронными.

Краткая история создания электрического счетчика

В 1885 году итальянцем Галилео Феррарисом (1847-1897) было сделано интересное наблюдение вращения сплошного ротора в виде металлического диска или цилиндра под воздействием двух не совпадающих по фазе полей переменного тока. Это открытие послужило отправной идеей для создания индукционного двигателя и одновременно открыло возможность разработки индукционного счетчика.

Первый счетчик такого типа был создан в 1889 году венгром Отто Титуцем Блати, который работал на заводе «Ганц» (Ganz) в Будапеште, Венгрия. Им был запатентована идея электрического счётчика для переменных токов (патент, выданный в Германии, № 52.793, патент, полученный в США, № 423.210).

В таком устройстве Блати смог получить внутреннее смещение фаз практически на 90°, что позволило счетчику отображать ватт-часы достаточно точно. В электросчетчике этой модели уже применялся тормозной постоянный магнит, обеспечивавший широкий диапазон измерений количества потребляемой энергии, а также был использован регистр циклометрического типа.

Дальнейшие годы ознаменовались многими усовершенствованиями, проявившимися в уменьшении веса и размеров прибора, расширении диапазона допустимых нагрузок, компенсации изменения величины коэффициента нагрузки, значений напряжения и температуры. Было существенно снижено трение в опорах вращающегося ротора счетчика с помощью замены шарикоподшипниками подпятников, позже применили двойные камни и магнитные подшипники. Значительно увеличился срок стабильной эксплуатации счетчика за счет повышения технических характеристик тормозной электромагнитной системы и неприменения масла в опорах ротора и счетном механизме. Значительно позже для промышленных потребителей был создан трехфазный индукционный счетчик, в котором применили комбинацию из двух или трех систем измерения, установленных на одном, двух или даже трех отдельных дисках.

Схема для подключения счетчика индукционного типа

Схема электрическая принципиальная счетчика индукционного типа в общем случае предельно проста и представляет собой две обмотки (тока и напряжения) и клеммную колодку, на которую выведены их контакты. Условная схема, по которой подключается однофазный электрический счетчик, в стандартном электрощите многоквартирных домов имеет следующий вид:

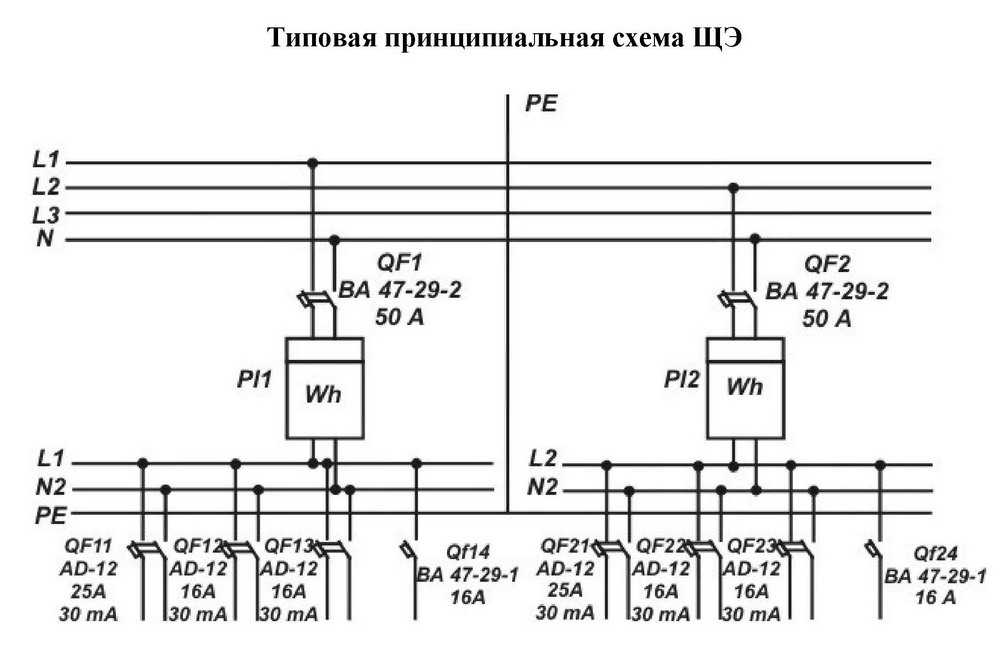

Здесь фазу «А» обозначает линия желтого цвета, фазу «В» — зеленого, фазу «С» – красного, нулевой провод «N» – линии синего цвета, проводник для заземления «PЕ» — линия желто-зеленого цвета. Пакетный выключатель в настоящее время часто заменяют более современным двухполюсным автоматом с защитой от перегрузки. Следует отметить, что между схемой подключения счетчика индукционного типа и аналогичной схемой подключения электронного счетчика принципиальных различий нет.

Условная схема для подключения электрического счетчика в трехфазной четырехпроводной сети напряжением 380 вольт имеет вид:

Здесь цветовые обозначения аналогичны предыдущей схеме подключения счетчика для однофазной сети.

Важно соблюдать прямой порядок чередования фаз трехфазной сети на колодке контактов счетчика. Определить его можно с помощью фазоуказателя или прибора ВАФ. В прямом порядке чередование фаз напряжений производится так: АВС, ВСА, САВ (если идти по часовой стрелке). В обратном порядке чередование фаз напряжений производится так: АСВ, СВА, ВАС. При этом создается дополнительная погрешность и возникает самоход ротора индукционного счетчика для активной энергии. В электрическом счетчике реактивной энергии обратный порядок чередования фаз нагрузки и напряжений приводит к вращению ротора в обратном направлении.

Схема электрических соединений однофазного индукционного электрического счетчика

На схеме линии красного цвета обозначают фазный провод и токовую катушку, а синего цвет — нулевой провод и катушку напряжения.

Схема электрических соединений трехфазного счетчика индукционного типа при прямом включении в четырехпроводной сети напряжения 380 вольт:

Здесь: фазу «А» обозначает желтый цвет, фазу «В» — зеленый, фазу «С» — красный, нулевой провод «N» — синим цвет; L1, L2, L3 – обозначают токовые катушки; L4, L5, L6 — обозначают катушки напряжения; 2, 5, 8 – контакты напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – контакты для подключения внешней электропроводки к трехфазному счетчику.

Принцип действия и устройство индукционного электросчетчика

Токовая обмотка, включенная последовательно с потребителем электроэнергии, имеет малое число витков, которые намотаны толстым проводом, соответствующим номинальному току данного счетчика. Это обеспечивает минимум ее сопротивления и внесения погрешности измерения тока.

Обмотка напряжения, включенная параллельно нагрузке, имеет большое количество витков (8000 — 12000), которые намотаны тонким проводом, что уменьшает потребляемый ток холостого хода счетчика. Когда к ней подключено переменное напряжение, а в токовой обмотке течет ток нагрузки, через алюминиевый диск, являющийся ротором, замыкаются электромагнитные поля, наводящие в нем так называемые вихревые токи. Эти токи взаимодействуют с электромагнитным полем и создают вращающий момент, приводящий в движение подвижный алюминиевый диск.

Постоянный магнит, создающий магнитный поток через диск счетчика, создает эффект тормозного (противодействующего) момента.

Неизменность скорости вращения диска достигается при балансе вращающего и тормозного усилий.

Количество оборотов ротора за час будет пропорциональным израсходованной энергии, что эквивалентно тому, что значение установившейся равномерной скорости вращения диска является пропорциональным потребляемой мощности, если вращающий момент, воздействующий на диск, адекватен мощности потребителя, к которому подключен счетчик.

Трение в кинематических парах механизма индукционного счетчика создает появление погрешностей в измерительных показаниях. Особенно значительно влияние трения на малых (до 5-10% от номинального значения) нагрузках для индукционного счетчика, когда величина отрицательной погрешности может составлять 12 — 15%. Для сокращения влияния сил трения в индукционном счетчике используют специальное устройство, которое называется компенсатор трения.

Существенный параметр счетчика электрической энергии переменного тока — порог чувствительности прибора, который подразумевает значение минимальной мощности, выраженной в процентах от номинального значения, при котором ротор счетчика начинает устойчиво вращаться. Другими словами, порог чувствительности – это минимальный расход электроэнергии, который счетчик в состоянии зафиксировать.

В соответствии с ГОСТом, значение порога чувствительности для индукционных счетчиков различных классов точности, должно составлять не больше 0,5 — 1,5%. Уровень чувствительности задается значением компенсирующего момента и момента торможения, который создается специальным противосамоходным устройством.

Принцип работы электронного счетчика

Индукционные счетчики расхода электрической энергии при всей их простоте и невысокой стоимости обладают рядом недостатков, в основе которых находится использование механических подвижных элементов, имеющих недостаточную стабильность параметров при долгосрочной эксплуатации прибора. Электронный счетчик электроэнергии лишен этих недостатков, имеет низкий порог чувствительности, более высокую точность измерения потребляемой энергии.

Правда, для построения электронного счётчика требуется применение узкоспециализированных интегральных микросхем (ИС), которые могут выполнять перемножение сигналов тока и напряжения, формировать полученную величину в виде, удобном для обработки микроконтроллером. Например, микросхемы, преобразующие активную мощность — в значение частоты следования импульсов. Общее число полученных импульсов, интегрируемых микроконтроллером, является прямо пропорциональным потребляемой электроэнергии.

Блок-схема электронного счетчика

Не менее важным для полноценной эксплуатации электронного счетчика является наличие всевозможных сервисных функций, таких как удаленный доступ к счётчику для дистанционного контроля показаний, определение дневного и ночного потребления энергии и многие другие. Применение цифрового дисплея позволяет пользователю программно задавать различные форматы вывода сведений, например, отображать на дисплее информацию о количестве потреблённой энергии за определенный интервал, задавать различные тарифы и тому подобное.

Для выполнения отдельных нестандартных функций, например, согласования уровней сигналов, потребуется применение дополнительных ИС. В настоящее время начат выпуск специализированных микросхем — преобразователей мощности в пропорциональную частоту — и специализированные микроконтроллерные устройства, имеющие подобный преобразователь на одном кристалле. Но, чаще всего, они слишком дорогостоящи для применения в коммунально-бытовых устройствах индукционных счётчиков. Поэтому многими мировыми производителями микроконтроллеров разрабатываются специализированные недорогие микросхемы, специально предназначенные для подобного применения.

Какой вид имеет схема электрическая принципиальная счетчика по простейшему цифровому варианту на наиболее недорогом (менее доллара) 8-разрядном микроконтроллере компании Motorola? В рассматриваемом решении осуществлены все минимально обязательные функции устройства. Оно основано на применении недорогой ИС, преобразующей мощность в частоту импульсов типа КР1095ПП1 и 8-разрядного микроконтроллерного устройства MC68HC05KJ1. При такой архитектуре счетчика микроконтроллеру необходимо суммировать получаемое число импульсов, отображать информацию на дисплее и осуществлять защиту устройства в различных нештатных режимах. Описываемый счётчик в действительности является цифровым функциональным аналогом имеющихся механических счётчиков, приспособленным для дальнейшего усовершенствования.

Схема электрическая принципиальная простейшего цифрового счетчика электроэнергии

Сигналы, эквивалентные значениям напряжения и тока в сети, получаются от датчиков и подаются на вход преобразователя. Микросхема осуществляет перемножение входных сигналов, формируя мгновенное значение потребляемой мощности. Это значение поступает на микроконтроллер, преобразуется в ватт-часы. По мере накопления данных изменяются показания счётчика на ЖКИ. Наличие частых сбоев напряжения электропитания устройства приводит к необходимости применения EEPROM для обеспечения сохранности показаний счётчика. Поскольку сбои напряжения питания являются наиболее распространенной нештатной ситуацией, подобная защита требуется в любом электронном счётчике.

Схема электрическая принципиальная счетчика (цифровой вычислитель) приведена ниже. Через разъём X1 присоединяется напряжение сети 220 В и электропотребитель. Датчики напряжения и тока формируют сигналы, поступающие на микросхему КР1095ПП1 преобразователя, имеющего оптронную развязку частотного выхода. Ядром счётчика является микроконтроллер MC68HC05KJ1 производства компании Motorola, производимый в 16-выводном корпусе (корпус DIP или SOIC) и оснащенный 1,2 Кбайтом ПЗУ и 64 байтом ОЗУ. Для сохранения накопленного количества потребленной энергии во время сбоев по питанию применяется EEPROM с малым объёмом памяти 24С00 (16 байт) от компании Microchip. Дисплеем служит 7-сегментный 8-разрядный ЖКИ, который управляется любым недорогостоящим микроконтроллером, обменивающимся с центральным микроконтроллером данными по протоколам SPI или I2C и подключенный через разъём Х2.

Заложенный алгоритм работы счетчика потребовал менее 1 Кбайт памяти и меньше половины из всех портов ввода/вывода на микроконтроллере MC68HC05KJ1. Его технических возможностей достаточно для того, чтобы дополнить счетчик некоторыми сервисными функциями, например, возможностью объединения счётчиков в локальную сеть через интерфейс RS-485. Эта возможность позволяет получать данные о потребленной энергии в сервисный центр и дистанционно отключать электричество, если потребителем не внесена оплата. Сетью, содержащей такие счётчики можно оснастить жилой многоквартирный дом. Все показания счетчиков по сети будут дистанционно поступать в диспетчерский пункт.

Практический интерес представляет применение семейства 8-разрядных микроконтроллеров с кристаллом, содержащим встроенную FLASH-память. Это позволяет его программировать прямо на собранной плате. Это также обеспечивает защищённость от взлома программного кода и удобство обновления ПО без выполнения монтажных работ.

Цифровой вычислитель для электронного счетчика электроэнергии

Более интересным представляется вариант электронного счётчика электроэнергии без применения внешней EEPROM и дорогостоящего внешнего энергонезависимого ОЗУ. В этом случае можно при возникновении аварийной ситуации фиксировать показания и другую служебную информацию во внутренней FLASH-памяти микроконтроллера. Это дополнительно обеспечивает требуемую конфиденциальность данных, что нельзя обеспечить, если применяется внешний кристалл, не защищённый от несанкционированного доступа посторонних лиц. Такой электронный счётчик электроэнергии с любым уровнем сложности и функциональности можно создать с применением микроконтроллера компании Motorola из семейства HC08 с FLASH-памятью, встроенной в основной кристалл.

Осуществление перехода на цифровые дистанционные автоматические средства учёта и контроля расхода электроэнергии является вопросом времени. Технические и потребительские достоинства таких систем являются очевидными. Стоимость их будет неизменно уменьшаться. И даже в случае применения простейшего микроконтроллера такой электронный счётчик электроэнергии обладает очевидными преимуществами: высокая надёжность вследствие полного отсутствия подвижных деталей; миниатюрность; возможность выпуска счетчика в корпусе с учётом особенностей интерьера в современных жилых домах; увеличение интервала поверок в несколько раз; высокая ремонтопригодность и предельная простота в обслуживании и эксплуатации. Даже небольшие дополнительные аппаратные и программные затраты в простейшем цифровом счётчике могут дополнить его рядом сервисных функций, принципиально отсутствующих у всех механических электросчетчиков, например, применение многотарифного начисления оплаты за потребляемую энергию, возможность реализации автоматизированного учёта и управления потреблением электроэнергии.

Обозначение счетчика на схеме – Условное обозначение счетчика воды

24 Марта 2022

Время чтения: 3 минуты

Содержание

Документы, в которых закреплены нормативы об условных обозначениях

Условные обозначения счетчика и других элементов системы водоснабжения

Применение условных обозначений

Коротко о главном

Таблицы, в которых собраны обозначения, как выглядит прибор учета на схеме, созданы, чтобы пользователям было легче читать чертежи при организации системы водоснабжения. При составлении таких таблиц обычно используют условные знаки, которые описывают формат конструкций, деталей. Применяют также буквенные и числовые знаки. Разнообразные обозначения на планах и схемах можно условно назвать «техническим языком». Этот язык используют архитекторы, инженеры и строители при создании и воплощении проекта.

Условные обозначения элементов системы водоснабжения

Документы, в которых закреплены нормативы об условных обозначениях

Почти в каждой отрасли существуют знаки, с помощью которых можно схематично изобразить тот или иной элемент. Нормативы относительно технических обозначений указаны в следующих документах:

СНиП — документ из категории инженерных нормативов и правил;
ГОСТ — собраны государственные нормы относительно условных обозначений, а также стандартов и нормативных актов;
ЕСКД — регулирует правила оформления конструкторских документов;
СПДС — включает в себя основные технические обозначения, которые используют в различных планах, чертежах и проектах.

Купить счетчики воды можно в нашем интернет-магазине.

Графическое обозначение элементов внутренних систем водопровода и канализации

Условные обозначения счетчика и других элементов системы водоснабжения

Создание схемы водоснабжения частного дома при его строительстве позволяет правильно спроектировать ее, учесть все нюансы, чтобы обеспечить высокую эффективность ее работы. Один из основных ее элементов – прибор учета воды. Обозначение счетчика на схеме выглядит как черно-белый прямоугольник.

На схеме отражают и другие важные элементы и детали: точки забора воды, насосы, различные клапаны и краны, мембранные баки, направление потока жидкости и т.д. Условные обозначения этих и других элементов представлены на картинках.

Обозначения направления потока жидкости, воздуха, регулирования

Графические обозначения баков, насосов, вентиляторов

Условные знаки элементов водоснабжения

В видео рассказывают, как правильно читать чертежи

Применение условных обозначений

Задача условных обозначений различных элементов системы водоснабжения — облегчить выполнение проектов архитекторам, инженерам и другим специалистам. Также знание их позволит владельцам домов ориентироваться в чертежах при общении с мастерами.

Для составления чертежей существуют специализированные компании, но можно попробовать создать первоначальный вариант самостоятельно. Например, когда нужно спроектировать план системы водоснабжения, канализации и т.д. Для этого достаточно изучить специальные символы, а также каноны составления такого рода чертежей. Такая практика будет полезной, если владелец дома хочет контролировать и понимать процесс создания системы водоснабжения. Также это полезно, если предвидится еще ни один такой проект.

Коротко о главном

Чтобы спроектировать систему водоснабжения в частном доме, необходимо создать чертеж. Для этого используют различные условные обозначения, чтобы изобразить разные элементы системы и счетчик на схеме. Все значения условных знаков закреплены в нормативах.

Как вы считаете, стоит ли изучать владельцу дома условные обозначения счетчиков и других элементов водоснабжения, если ему необходимо контролировать работу мастера в соответствии с чертежом?

Автор

Кондратьев Илья Специальность: Слесарь-монтажник

Все статьи

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Счетчик символов | Лестничная диаграмма с использованием таймера

Счетчик символов – Счетчик представляет собой простое устройство, используемое для подсчета. Существуют разные типы счетчиков. Есть счетчики вверх (которые считают только 1, 2, 3…). Они называются CTU (счет вверх), «CM», C или CTR. Есть счетчики вниз (которые только :count вниз, то есть перевернутые 9, 8, 7). Обычно они называются CTD (Обратный отсчет). Есть также счетчики вверх-вниз (они считают вверх и/или вниз). Обычно они называются UDC (счетчик вверх-вниз).

Большинство производителей также включают ограниченное количество высокоскоростных счетчиков. Их обычно называют HSC (высокоскоростной счетчик), CTH (высокоскоростной счетчик). Обычно высокоскоростной счетчик представляет собой аппаратное устройство. Обычные счетчики, перечисленные выше, являются программными счетчиками. Другими словами, они физически не существуют в ПЛК, а моделируются в программном обеспечении. Аппаратные счетчики существуют в ПЛК и не зависят от времени сканирования.

Как правило, важно использовать обычные (программные) счетчики, за исключением случаев, когда импульсы, которые вы подсчитываете, поступают быстрее, чем в два раза быстрее, чем время сканирования, т.е. Если время сканирования составляет 2 мс, а импульсы на счет поступают каждые 4 мс и дольше, то используйте программный счетчик. Если они приходят быстрее, чем каждые 4 мс (например, 3 мс), используйте аппаратные (высокоскоростные) счетчики. Для использования счетчика необходимо знать следующее.

Источник подсчитываемого импульса, как правило, это один из входов, т.е. датчик, подключенный к входу 0000.
Сколько импульсов нужно отсчитать перед активацией. Например, допустим, нужно посчитать 5 объектов.
Когда/как счетчик будет сброшен, чтобы он мог считать снова. Например, скажем, после 5 объектов сбросим счетчик.

Когда программа работает на ПЛК, она обычно отображает текущее или накопленное значение, чтобы мы могли видеть текущее значение счетчика.

Обычно счетчики могут считать от 0 до 9999, от -32 768 до +32 767 или от 0 до 65535, так как большинство ПЛК имеют 16-разрядные счетчики. 0 — 9999 — это 16-битный BCD, а —32768 — + 32767 и 0 — 65535 — 16-битный двоичный код.

Рис. 21.43 показан счетчик с 2 входами. Один идет на линию сброса, и когда этот вход включен, текущее (накопленное) значение счетчика вернется к нулю. Второй вход в адрес, откуда приходят импульсы, которые используются для подсчета. Рассмотрим пример. Если мы подсчитываем количество объектов, которые проходят перед датчиком, который физически подключен к входу. 0001, то перед импульсной линией будут соединены нормально разомкнутые контакты с адресом 0001.

На рис. 21.43 Cxxx — имя счетчика. Если счетчик называется 000, тогда будет записано C000.

ГГГГ — количество импульсов, используемых для подсчета. Если необходимо подсчитать 10 объектов, прежде чем включить физический выход для их упаковки, то будет размещено 10 объектов. Если нужно считать 100, то здесь будет стоять 100. Когда счетчик закончит подсчет объектов YYYY, он включит отдельный набор контактов, которые также помечены как Cxxx. Важно отметить, что накопленное значение счетчика изменяется только при переходе от выключенного к включенному входному импульсу. Фигура. 21.44 показан счетчик символов на лестнице и как его можно настроить. Пусть счетчик называется C000, чтобы подсчитать 100 объектов с входа 0001 до включения выхода 0500. Датчик 0002 сбрасывает счетчик.

Различные типы счетчиков используются для прямого счета, обратного счета или прямого счета. Счетчик символов для реверсивного счетчика (УДК) показан на рис. 21.45. Назовем его UDCxxx и yyyy, как раньше.

Для УДК требуется три входа. Вход сброса имеет ту же функцию, что и описанная ранее. Однако теперь вместо одного входа для подсчета импульсов для подсчета используются два входа. Один импульсный вход предназначен для прямого счета, а другой — для обратного счета.

Давайте рассмотрим пример, в котором счетчик называется UDC000 и дает предустановленное значение 1000, т. е. всего он будет считать 1000 импульсов. Для входов используются датчики, один из которых включает вход 0001, когда видит цель, а другой датчик на 0003 также включается, когда видит цель. При включении входа 0001 счетчик ведет обратный отсчет, а при включении входа 0003 счетчик ведет обратный отсчет. Когда будет достигнуто 1000 импульсов, выход 0500 будет включен. Лестница показана на рис. 21.46.

В большинстве ПЛК важно помнить, что счетчики и таймеры не могут иметь одинаковые имена.
