Алюминиевая проводка в квартире — раньше нельзя теперь можно? Приказ №968 и №1196 отмена правил ПУЭ. Сплавы 8030 и 9176.

В конце 2017 года незамеченными для многих электриков остался ряд документов и приказов. Например такой, как приказ №968 от 16 октября 2017г.

Какие же изменения были внесены этим документом и почему это важно для всех, кто занимается электромонтажными работами в жилом фонде. Полный текст приказа можно скачать отсюда.

Приказы, ПУЭ и правила по алюминиевой и медной проводке

А говорится в нем о том, что отныне всю проводку в квартире и доме, спокойно можно делать как медными так и алюминиевыми кабелями. Главное соблюсти следующие минимальные сечения жил:

Конечно, есть такое понятие как иерархия нормативно-правовых актов. И министерский приказ в сравнении с ПУЭ и СП стоит ниже в этой цепочке. Вот схематичная пирамида, какой нормативный документ над каким стоит и какой из них важнее.

Однако, если раньше ПУЭ и СП противоречили вышеприведенному приказу, то и в них не так давно также внесли соответствующие изменения.

Например, в ПУЭ пункт 7.1.34 было указано, что электропроводку в жилых домах необходимо выполнять только медным кабелем.

При этом минимальное сечение жилы должно быть 1,5мм2.

Согласно этих правил, алюминий в качестве исключения тоже можно было использовать, но только на магистральных (самых главных) питающих сетях. Например, до распределительных щитовых.

При этом, строго оговаривалось минимальное сечение жил алюминия. Оно должно было быть минимум 16мм2.

Были еще исключения. Это оборудование насосных, вентиляторных и других инженерных механизмов в здании. Согласно ПУЭ п.7.1.34 здесь подключать алюминий можно было начиная от 2,5мм2.

Однако по поводу этих правил ПУЭ, был выпущен другой приказ №1196 от 20 декабря 2017г, который отменил действия многих пунктов.

Приказ №1196 (нажмите, чтобы открыть)

Что касается свода правил СП 256.1325800.2016, то в них по поводу меди говорится:

Но уже и тут законодатели и разработчики правил подсуетились и выкатили проект изменений №2 к данному СП.

Проект изменений №2 (нажмите, чтобы открыть)

По мнению большинства электриков, для рядовых потребителей такие нововведения не приведут ни к чему хорошему. Давайте рассмотрим несколько причин, почему их опасения могут быть обоснованы.

Текучесть алюминия и его последствия

Прежде всего, алюминий это текучий металл. Он в несколько раз мягче чем медь.

Чем это опасно и неудобно в эксплуатации? А грозит это тем, что вам придется регулярно перетягивать все винтовые контактные места с алюминием — в автоматах, клеммниках и даже в розетках.

Представьте, что у вас в квартире пару десяток розеток, и все их каждые полгода-год придется раскручивать, вытаскивать, подтягивать и опять монтировать на место.

А если вы с электрикой на Вы, то готовьте дополнительные затраты на ежегодный профилактический вызов монтера. Если этого не делать, то легко можно столкнуться со следующими последствиями:

Гибкость и хрупкость

Второе — алюминиевые жилы очень хрупкие и ломкие. Достаточно перегнуть их несколько раз и они обломятся.

А вот чтобы обломить медь, придется очень сильно постараться.

Особенно на стадии монтажных работ приходится не один и не два раза изгибать, перекладывать, откручивать и заново закручивать контакты. С медными жилами, электрики это делают не особо заморачиваясь о последствиях.

А вот с алюминиевой проводкой придется быть максимально аккуратным.

Подключение алюминия к автоматам

Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.

Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.

Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.

Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.

То же самое можно сказать и про контакты на большинстве электросчетчиков.

Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.

Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.

Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.

А их порой, ох как не хватает.

Сечение жил

Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.

А это между прочим все розеточные группы в квартире.

Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках.
Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.

К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.

Проводка из сплава алюминия 8030 и 8176

Есть конечно одно большое НО.

В приказе сказано, что применяться будет не простой алюминий, а его специальный сплав. Такой, как марка 8030 или 8176.

Однако там же говорится, что непосредственно самого алюминия в составе такой проводки должно быть более 99%.

Также остается надеяться, что и название у таких кабелей будет совершенно иными. Например, не хотелось бы, чтобы продукция со сплавами называлась как АВВГ. А его состав указывался где-то отдельными сертификатами.

Иначе это вызовет большие затруднения и двусмысленности при выборе и покупке.

Новые сплавы по заявлению производителей имеют другую кристаллическую решетку и позволяют производить даже алюминиевую проводку шестого класса гибкости, как у меди!

То есть алюминиевые гибкие кабели с многопроволочными жилами (типа КГ).

Раньше такое и представить себе было невозможно. Более того, такие обновленные алюминиевые жилы должны будут выдерживать 15 кратный перегиб под углом в 90 градусов.

Главное преимущества такой продукции — это цена и вес. По сравнению с медной проводкой, алюминиевая из сплавов будет дешевле на 60% и легче на 70%.

Однако здесь нужно учитывать наши реалии. Даже если разработчики и придумали идеальный чудо алюминий, то скажите кто запретит производителям кабельной продукции, немного отклониться от норм изобретателей и выпустить что-то свое.

Наверное все знакомы с ситуацией на рынке, касательно медных кабелей изготовленных по ТУ и ГОСТ.

Экономят на всем. Начиная от толщины изоляции и заканчивая сечением самой жилы.

Получается, что если до сих пор в магазинах есть такая контрафактная продукция, то нет никаких гарантий, что то же самое не повторится и с алюминиевыми проводами.

Поэтому я думаю, что многие электрики, как делали весь ремонт на меди, так на ней и останутся. А вот что касается застройщиков, то тут нас ждет много инноваций и изменений уже в самое ближайшее время.

Кого это коснется в первую очередь

По закону, отныне все застройщики будут правы и полностью защищены вышеприведенным приказом. Так что не удивляйтесь, если при въезде в свою новую квартиру, вы обнаружите в ней алюминиевую проводку как в домах ваших бабушек и дедушек.

В любых проектах всегда есть пункт, где нужно четко обосновывать затраты. Вот здесь то медь и начнет резко проигрывать и терять свои позиции.

Тут уже не будет играть роль квалификация электрика и отсутствие у него нужного инструмента.

Преимущества алюминиевой электропроводки

Хотя справедливости ради, следует рассмотреть и альтернативную точку зрения. Некоторые вовсе не видят в этом приказе какого-то лоббизма интересов отдельных компаний.

Скорее наоборот.

Ведь никто данным документом не запрещает применять медь.

Просто отныне появляется законная возможность экономии и удешевления там, где это целесообразно. Может быть в отдельно взятых случаях, действительно удобно проложить более толстый, но дешевый алюминиевый провод.

При этом, естественно учесть все нагрузки. Более того, это создаст в данной области конкуренцию, в результате чего и медь может подешеветь.

К тому же, запасы меди не настолько неисчерпаемы как многим кажется. Поэтому поиск альтернативы, более чем уместен.

Так что, какой кабель медный или из алюминиевых сплавов применять на своих объектах, решать конечно придется самостоятельно. Главное, что теперь вам дали законный выбор применять то или иное решение.

сечение жил, допустимый ток, преимущества и недостатки

Продуцирование и передача электричества потребителям – дело непростое и имеет большое количество особенностей. Рано или поздно каждый домовладелец сталкивается с вопросами замены электропроводки. Важно знать преимущества и недостатки материалов изготовления, а также сроки службы.

Содержание

1. Правила, приказы и ПУЭ по алюминиевой и медной проводке
2. Запрет алюминиевой проводки в квартире
3. Свойства алюминиевой проводки
4. Текучесть алюминия
5. Гибкость и хрупкость
6. Подключение алюминия к автоматам
7. Сечение жил
8. Можно ли менять старые алюминиевые провода в квартире
9. Требования по удалению старой проводки
10. Основные требования к эксплуатации

Правила, приказы и ПУЭ по алюминиевой и медной проводке

Алюминиевая проводка

В соответствии с правками, принятыми в 2019 году, проводку в жилых помещениях можно делать из алюминиевых и медных кабелей.

Однако, к эксплуатации пригодны не алюминиевые провода образца 60-70х годов, а современные сплавы с некоторым содержанием железа. Главное — соблюдать требования, приведенные в таблице.

Название линии	Наименьшее сечение кабелей и проводов, мм.кв
	С жилами из алюминиевых сплавов	С медными жилами
Линии групповых сетей	2,5	1,5
Линии распределительной сети для питания жилых помещений (стояки)	6	4
Линии от этажных до квартирных щитов и к расчетному счетчику	4	2,5

Запрет алюминиевой проводки в квартире

Алюминиевую проводку старого образца запрещено использовать ввиду признания ее потенциально пожароопасной

В соответствии с международными стандартами алюминиевая проводка старого образца признана потенциально пожароопасной, поэтому проводить ее запрещено. Несколько фактов, которые это подтверждают:

• В мире многократно были зафиксированы случаи возгорания, причиной которых стала алюминиевая проводка. В результате были унесены жизни не одного десятка человек.
• По статистике в многоквартирных и загородных домах с алюминиевой электросетью частота самовозгораний в 55 раз превышает количество возгораний в помещениях с электропроводами, изготовленными из других материалов.
• Согласно главе 7.1. ПУЭ. П.7.1.34 такая разновидность разводки разрешена к использованию только в сооружениях, которые были построены до 2001 года.
• Чтобы предупредить возгорание? запрещается соединять медную и алюминиевую проводку, например, скруткой.

Алюминиевая проводка старого образца небезосновательно была запрещена к использованию. Существуют более надежные и приемлемые по стоимости материалы, которые не допустят самовозгорания при повышенной нагрузке.

Свойства алюминиевой проводки

Алюминиевая проводка устойчива к механическим воздействиям

Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.

Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.

В сравнении с алюминиевой проводкой лучше отдавать предпочтение медной по следующим причинам:

• При окислении медь не утрачивает свои токопроводящие свойства.
• Обладает большим эксплуатационным сроком.
• Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.

При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.

Текучесть алюминия

Алюминий в несколько раз мягче меди

Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.

Гибкость и хрупкость

Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.

При монтаже алюминиевой проводки в своих действиях нужно быть очень осторожным и аккуратным, поскольку перекладывание, откручивание и закручивание контактов приведут к надломам.

Подключение алюминия к автоматам

Алюминий и медь не совместимы гальванически

Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.

Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.

Сечение жил

Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.

Можно ли менять старые алюминиевые провода в квартире

Старые кабели включают в себя алюминиевую сердцевину, не приспособленную к современным мощностям

Сталеалюминиевый провод обязательно нужно менять. Одна из наиболее весомых причин – максимальная нагрузка, которую она сможет выдержать. Даже полностью функциональная и производительная проводка, установленная несколько десятилетий назад, не сможет выдержать нагрузок в современности. Обусловлено это большим количеством бытовой техники, установленной дома. И дополнительно оснащать электропроводку с большим сечением категорически воспрещается, поскольку это может стать причиной перегрева и вследствие возгорания.

Предпочтение рекомендуется отдавать медным кабелям, потому что они более пожаростойкие и надежные, выдерживают большие нагрузки.

Невзирая на требования ПУЭ к эксплуатации проводки из меди в многоквартирных и частных домах, 16.10.2017 был издан приказ Минэнерго №968 о разрешении вновь использовать алюминиевые провода. Однако, речь идет не о том материале, который был задействован в 60-х годах прошлого столетия, а о более усовершенствованных кабелях, которые состоят из жил сплава алюминия с железом.

Специалистами российской компании РУСАЛ были разработаны сплавы, которым были присвоены номера 8030 и 8176. 20 марта 2019 года в своде правил были внесены правки, которые позволяют их законно использовать в своих домовладениях.

Требования по удалению старой проводки

Прежде всего нужно обесточить пакетный переключатель. Это исключит вероятность удара током. Следующий этап – демонтаж старой проводки и оборудования.

Приступать к демонтажу лучше всего с распределительных коробок. Крышки, согласно планировке, расположены на стенах под потолком. С самого начала находят вводный провод, тщательно изолируют и обрезают. После этого можно приступать к извлечению оставшихся проводов.

Если кабельные каналы находятся в ненадлежащем состоянии, протянуть через них новую проводку не представляется возможным. В таких случаях электрики советуют оставлять старые коммуникации нетронутыми, а новые проложить на поверхности стен.

Основные требования к эксплуатации

Клеммы для соединения проводов

Использование алюминиевой проводки допускается при соблюдении основных требований:

• Размер поперечного сечения должен составлять не менее 16 кв. мм.
• Для соединения нескольких частей обязательно используются зажимные контакты. При этом дополнительно используется специальная магазинная смазка, предупреждающая окисление контактов и сохраняющая минимальный показатель переходного сопротивления.
• В распределительных коробках для соединения частей электропроводов используют специальную сварку. Недостаток в том, что этот способ используется редко из-за своей дороговизны и больших временных затрат.

Если для спайки были вызваны мастера, нужно лично наблюдать за качеством выполняемой работы, чтобы все проводилось в соответствии с техническими требованиями.

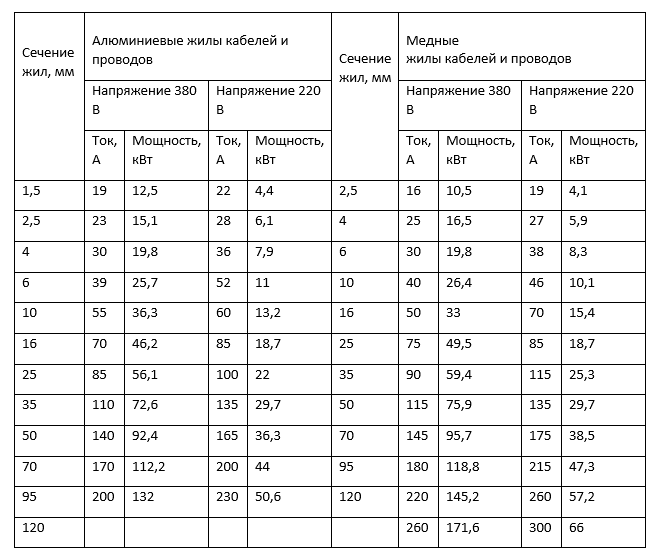

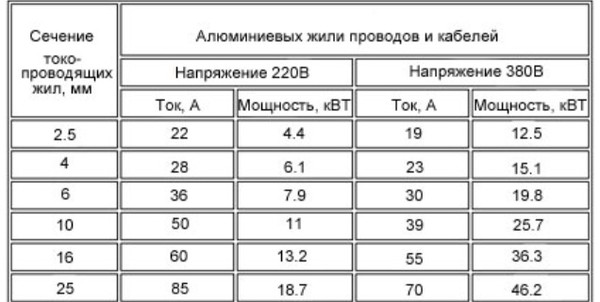

Максимально допустимая нагрузка на алюминиевую проводку разного размера сечения.

Сечение токопроводящих жил, мм	Алюминиевые жилы и провода
	Напряжение 380 В		Напряжение 220 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	19	12,5	22	4,4
4	23	15,1	28	6,1
6	30	19,8	36	7,9
10	39	25,7	50	11
16	55	36,3	60	13,2
25	70	46,2	85	18,7
35	85	56,1	100	22
50	110	72,6	135	29,7
70	140	92,4	165	36,3
95	170	112,2	200	44
120	200	132	230	50,6

Cрок службы алюминиевых проводов при соблюдении всех правил эксплуатации достигает нескольких десятков лет, но если пренебрегать техническими рекомендациями, проблемы начнутся через полгода — год.

https://

Почему алюминиевые провода так опасны?

Почему алюминиевые провода так опасны?

Фото: TG23 / iStock / Getty Images Plus / Getty Images

Основные моменты

• Дома, построенные до 19 72 может иметь алюминиевую проводку.

• Алюминиевая проводка в домах может представлять опасность для вашего дома и его жителей.

• Дома с алюминиевой проводкой также в 55 раз чаще имеют розетки, представляющие опасность возгорания.

• Наймите опытного электрика для идентификации алюминиевых проводов в вашем доме.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Возможно, вы слышали ужасное предупреждение от благонамеренного друга или коллеги: «Не покупайте дом с алюминиевой проводкой!» Хотя ваши шансы найти новый дом с алюминиевой проводкой довольно малы, во многих старых домах все еще сохранились оригинальные электрические системы. Это не обязательно означает, что вам нужно сразу же заменить всю вашу проводку. Вот как узнать, есть ли в вашем доме алюминиевая проводка и что с этим делать.

Что делает алюминиевую проводку опасной

Согласно Комиссии по безопасности потребительских товаров США дома с алюминиевой проводкой в ​​55 раз чаще имеют хотя бы одно выходное соединение, имеющее «пожароопасные условия», такие как горячие сосуды, электрические искры и обугленные материалы.

Алюминий расширяется и сжимается гораздо больше, чем медь, при изменении температуры нагрузки, что может привести к ослаблению соединений или, что еще хуже, к оголению оголенных проводов. Длительное воздействие может вызвать коррозию и окисление проводов, а также их перегрев в местах соединения с розетками, осветительными приборами или в местах сращивания.

В дополнение к проблемам с расширением, ослаблением и окислением алюминиевые провода также менее податливы и со временем становятся более восприимчивыми к разрывам, износу краев и риску возгорания. Более того, эти проблемы начинают усугублять друг друга, образуя порочный круг:

• Расширение и ослабление соединения приводят к ухудшению состояния соединений, что повышает риск возгорания.

• По мере увеличения сопротивления провод становится горячее.

• По мере того, как проволока нагревается, она расширяется.

• Чем больше расширяется провод, тем больше ухудшаются соединения.

Это не значит, что вся алюминиевая проводка опасна. Алюминиевые провода большого диаметра безопасны для использования в некоторых коммерческих целях и даже в некоторых самолетах. Тем не менее, на него определенно стоит обратить внимание, когда он включен в электрическую систему старого дома.

Как узнать, есть ли в вашем доме алюминиевая проводка

Алюминиевая проводка может быть пожароопасной, но это довольно легко определить визуально или с помощью профессионального электрика рядом с вами .

1. Знай историю своего дома

Ваша первая подсказка в поисках алюминиевой проводки – это возраст вашего дома. Дома, построенные в период с середины 1960-х до начала 1970-х годов, вероятно, имеют алюминиевую проводку. (После этой даты большинство домов перешли на медные провода.)

2. Проверьте видимые кабели в подвале или на чердаке

Затем осмотрите любую оголенную проводку, которая проходит через ваш чердак, подвал или другие незавершенные помещения в вашем доме. Ищите маркировку с надписью «AL» или «алюминий» на одной стороне пластиковой оболочки кабелей, покрывающих вашу проводку. Маркировка должна повторяться каждые несколько футов или около того. Помните, смотрите, но не трогайте, так как провода под напряжением могут быть очень опасны. Если вы не уверены, не можете найти какие-либо маркировки или не видите безопасного способа осмотра оболочки, позвоните профессиональному электрику, чтобы определить, алюминиевая или медная проводка в вашем доме.

3. Ищите общие предупреждающие знаки

Алюминиевые провода печально известны перегревателями. Прикоснитесь к поверхности крышек на розетках и выключателях, которые должны быть холодными или нейтральными. Горячие точки соединения могут указывать на проблемы с электричеством. Мерцающие огни или запах горящего пластика также являются ключевыми индикаторами алюминия (подробнее об этом ниже).

Что делать, если в вашем доме есть алюминиевая проводка

Если в вашем доме есть алюминиевая проводка, у вас есть несколько вариантов для изучения.

1. Замените алюминиевую проводку

Самый безопасный способ действий — полностью заменить алюминиевую проводку в вашем доме на более безопасные медные провода. Стоимость замены электропроводки в вашем доме варьируется от 1500 до 10 000 долларов или более , в зависимости от размера вашего дома и ваших местных норм безопасности. Вы также должны учитывать расходы на получение разрешений и инспекций.

2. Замените точки соединения там, где оголяется алюминиевый провод

В качестве альтернативы, если замена электропроводки во всем доме не предусмотрена бюджетом, вы можете нанять лицензированного электрика, чтобы сделать соединения безопасными, добавив короткий отрезок медного провода к конец каждой алюминиевой проволоки. Таким образом, ваши выключатели и розетки подключены к меди, а не к алюминию.

Хотя это решение не решит полностью все потенциальные проблемы, связанные с алюминиевой проводкой, оно устраняет места, где незакрепленные провода с наибольшей вероятностью создают зазоры, повышенное сопротивление, повышенный нагрев и риск возгорания.

Фото: Драган Смилькович / E+ / Getty Images

Учитывая, что алюминиевая проводка может быть опасной, важно знать предупреждающие знаки об опасной электрической проблеме .

• Автоматический выключатель часто срабатывает.

• Вы испытываете легкий шок или покалывание после прикосновения к прибору.

• Розетка часто искрит, когда вы включаете или отключаете электроприборы.

• Потолочные светильники или прилегающая к ним область во время использования нагреваются на ощупь.

• Выключатели или розетки регулярно выходят из строя или мигают (даже после замены лампочки).

• Вы чувствуете отчетливый запах гари, который не связан с приготовлением пищи или горящими свечами.

Если вы заметили какой-либо из этих признаков в своем доме, лучший и самый безопасный способ действий — отключить все подключенные устройства и немедленно вызвать местного электрика.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что нужно знать о Federal Pacific Breakers

  Маргарет Вак • 12 августа 2022 г.

• Нужно ли заземлять светильники в моем доме?

  Энни Сиск • 22 декабря 2021 г.

• Все, что вам нужно знать о проводке дверного звонка

  Пейдж Беннетт • 25 мая 2022 г.



  Около 2 миллионов дома в США, которые, как считается, имеют сплошную алюминиевую проводку ответвления. На протяжении десятилетий этот тип проводки рекламировался как потенциальная опасность пожара и безопасности. Сегодня американцы загружают свои дома высокотехнологичными приборами и продуктами, которые потребляют больше электроэнергии через эти стареющие цепи. Перегруженные электрические цепи могут усугубить проблемы, связанные со старой сплошной алюминиевой проводкой. Это может привести к перегреву вилок и розеток, что может привести к пожару. Исследования показывают, что более старый сплошной алюминиевый провод, обычно проводка, установленная до 1972 могут иметь больше проблем с соединением, чем сплошные алюминиевые или медные провода после 1972 года.

  «Можно сказать, что электричество практически управляет нашей жизнью, если подумать обо всех современных потребностях, которые в нем нуждаются, но большинство людей не знают, что проблемы с электричеством являются причиной почти 150 домашних пожаров каждый день», — сказала Лоррейн Карли, вице-президент NFPA. президент связи. «Электричество является основной причиной домашних пожаров, но есть вещи, которые люди могут предпринять, чтобы избежать этих пожаров». Бесплатный набор информационных материалов для потребителей, призванный помочь людям научиться защищать себя и свое имущество, доступен на сайте www.NFPA.org.

  По данным NFPA, сбои или неполадки в электроснабжении приводят в среднем к 19 100 пожарам в год. В результате этих пожаров погибло более 140 человек, 1400 человек получили ранения, а материальный ущерб составил 349 миллионов долларов. Статистика пожаров, вызванных именно алюминиевой проводкой, не ведется.

  Должностные лица CPSC говорят, что огорчает то, что многие домовладельцы до сих пор не осознают опасности, которую представляет сплошная алюминиевая проволока. Хотя, по оценкам CPSC, «десятки тысяч» домовладельцев прислушались к его советам и произвели надлежащий ремонт электрических систем, многие этого не сделали. «Нас беспокоят все пожары, но больше нас беспокоят электрические пожары, потому что они возникают за гипсокартоном, и их трудно обнаружить и на них трудно реагировать. Когда он проходит через стену, это полноценный огонь», — сказал Скотт Вулфсон, представитель CPSC.

  Дэвид Ханнеманн и его жена узнали, что в их доме была алюминиевая электропроводка, когда они купили свой дом в Вашингтоне, округ Колумбия, более 22 лет назад. Однако они ждали почти 18 лет, чтобы внести исправление, которое с тех пор было рекомендовано Комиссией по безопасности потребительских товаров. Чем вызвана запоздалая реакция на эту известную пожарную опасность? «Моя жена работала в страховой компании, и она посоветовала нам заняться этим», — сказал Ханнеманн, федеральный служащий в Вашингтоне, округ Колумбия. По словам Ханнеманна, в то время андеррайтер в бывшем агентстве его жены «сказал ей, что больше не будет писать линию», если дом не будет отремонтирован в соответствии с рекомендациями CPSC. Это событие произошло несколько лет назад.*

  При изучении этой обновленной статьи большинство страховых компаний не стали комментировать напрямую политику андеррайтинга. Из тех, кто это сделал, один указал, что сплошная алюминиевая проводка может вызвать требование о проверке электрооборудования до выдачи полиса. Большинство представителей не знали, что дома с алюминиевой проводкой создают какие-либо проблемы, и указали, что их андеррайтеры не интересовались наличием/отсутствием алюминиевой проводки. Страховые компании проходят циклы в андеррайтинге полиса. Когда какая-либо проблема приводит к череде убытков от андеррайтинга, компании обычно реагируют, вводя ограничения по андеррайтингу. Это явное отсутствие беспокойства страховой компании по этому вопросу означает, что сплошная алюминиевая проводка в настоящее время считается проблемой с низким уровнем риска.

  Национальный электротехнический кодекс® уже много лет признает проводники из алюминия. Алюминиевая проводка была внесена в список UL для бытового использования в 1946 году. Использование алюминиевой проволоки для фидеров и служебных входов было обычным явлением к началу 1950-х годов и продолжается по сей день. В начале 1960-х годов компания Kaiser Aluminium и другие производители алюминия представили кабель со сплошной проволокой в ​​алюминиевой неметаллической оболочке (тип NM).

  Этот провод устанавливался так же, как и медные проводники, что часто приводило к плачевным результатам. Проблема со сплошным алюминиевым проводом заключается не в пониженной токопроводящей способности алюминия. Отказы произошли в механических соединениях. Особенно это касалось исходных алюминиевых сплавов. Угрозы безопасности получили широкую огласку. Кажется, существует мало поддающихся проверке исследований, которые определяют фактический способ сбоев соединения.

  Первоначальные кабельные алюминиевые сплавы NM 1960-х годов потеряли свой список UL® в 1971 году. Проволока NM, в которой используются современные сплавы типа 8000, была впервые включена в список UL® примерно в 1972 году. Southwire® была первой компанией, получившей листинг для этих новых сплавов. Новые сплавы кажутся гораздо менее подверженными проблемам, чем исходные алюминиевые сплавы. Сегодня Национальный электротехнический кодекс® требует, чтобы алюминиевые сплавы проводников были как минимум серии «AA-8000» (раздел 310.

  14). Эти сплавы серии 8000 демонстрируют гораздо большую фиксацию клемм и обладают превосходной механической прочностью по сравнению с проволокой «старой технологии». Кусок проводки из цельного алюминия из старого сплава можно сломать, просто согнув его несколько раз вперед и назад, в то время как провод из сплава типа 8000 обладает гораздо большей гибкостью и хорошо выдерживает многократные изгибы/изгибы.

  При оценке любой старой сплошной алюминиевой проводки не всегда можно полагаться на даты, указанные выше; старые запасы можно было использовать еще долго после того, как на рынке появились продукты высшего качества. Большое разнообразие методов и материалов, используемых в этих старых установках электропроводки, означает, что вся установка сплошной алюминиевой проводки должна оцениваться в каждом конкретном случае. К сожалению, нет единственно правильного ответа, применимого к каждому жилому помещению со сплошной алюминиевой проводкой.

  Сплошной провод из алюминиевого сплава был доступен только в виде кабеля с оболочкой типа NM. Инспекторы должны быть осторожны, чтобы не принять старую медную проводку с луженым покрытием за алюминиевую. Тусклое серебряное покрытие на старых медных проводах с резиновой изоляцией было необходимо для предотвращения взаимодействия химических веществ в резине с медью.

  В старых розетках и выключателях использовались стальные клеммные винты. Сочетание стальных винтов и алюминиевой проводки было плохим и, безусловно, могло способствовать проблемам с подключением. Однако выключатели и розетки со стальными клеммами также вызывали проблемы с медной проводкой. В ответ производители переключились на латунные клеммные винты, чтобы улучшить общую производительность соединения. Это изменение произошло в начале 1970-х, примерно в то же время, когда произошел переход на алюминиевые сплавы типа 8000. К сожалению, не проводилось исследований характеристик старых и новых цельных алюминиевых сплавов проволоки со стальными и латунными соединениями, чтобы определить, какое влияние клеммы оказали на характеристики соединения.

  Мы, как профессиональные инспекторы, обязаны сообщать о любых проблемах, влияющих на безопасность и пригодность для жилья. Наличие сплошной алюминиевой проводки в ответвленных цепях является общепризнанной угрозой безопасности и требует регистрации. Может возникнуть соблазн предположить, что, поскольку установке уже 30 лет и никогда не возникало проблем, с ней все в порядке. Это может быть потенциально опасным предположением. Проблемы с электропроводкой напрямую связаны с качеством монтажа, частотой использования и условиями нагрузки. Надлежащее качество изготовления еще более важно для сплошной алюминиевой проводки. Тот факт, что подозрительное соединение не было нарушено, может быстро измениться, когда въезжает новый владелец. Модели использования новых жильцов могут значительно отличаться от моделей предыдущих владельцев, т. е. они подключают крупный прибор к этой розетке с маргинальным соединением.

  При осмотре любого имущества всегда следует обращать внимание на признаки неисправных электрических соединений. Контрольные признаки могут включать:

  • Есть ли искры, дым или запах горящего пластика, исходящие от розеток/выключателей?
  • Имеются ли розетки и выключатели, теплые на ощупь?
  • Свет мерцает, светит необычно ярко или жильцы жалуются, что лампочки быстро перегорают?
  • Пассажиры жалуются на перегорание предохранителей или срабатывание выключателей без видимой причины?

  Устройства для проверки цепей, такие как «Sure-Test» и анализаторы цепей TASCO Inspector III, способны измерять падение напряжения на розетках. Теоретически эти устройства можно использовать для выявления потенциально ненадежных соединений. На практике эти устройства могут быть ненадежными и могут давать ложные срабатывания. Инфракрасные/термографические камеры также можно использовать в качестве инструмента для изоляции горячих точек в системе электропроводки. Использование специализированных инструментов, таких как анализаторы цепей и инфракрасные камеры, выходит за рамки общей инспекции имущества, как указано в наших Стандартах практики CREIA и большинстве других национальных стандартов обслуживания. Самый простой подход для нас, как инспекторов, состоит в том, чтобы четко порекомендовать клиенту, чтобы электрическая система была полностью оценена квалифицированным электриком или консультантом, знакомым с соответствующими проблемами и доступными методами ремонта.

  Многие из этих старых домов имеют небольшие основные сервисные панели, которые в любом случае можно было бы модернизировать. Для владельцев, также столкнувшихся с алюминиевой проводкой в ​​своих домах, есть несколько жизнеспособных альтернатив ремонта. Домовладелец может заменить сплошной алюминиевый провод медным проводом. Также можно выполнить менее инвазивный ремонт, прикрутив медные провода к сплошному алюминию во всех точках соединения. Для этого существует система Copalum® от AMP Industries, соединитель AlumiConn® от King Innovations, соединитель с проволочной гайкой Purple Ideal 65® и разъемные болтовые соединения Kearny. К сожалению, методы ремонта косички не панацея. В некоторых случаях они могут принести больше вреда, чем пользы. Повторяющаяся изгибающая нагрузка, воздействующая на проводники в процессе модернизации, может повредить провод внутри его изоляции. Особенно это касается до 19 лет.72 старых алюминиевых сплава, которые по своей природе более хрупкие. Розетки/выключатели также могут быть заменены устройствами, предназначенными для прямого подключения к алюминию (с рейтингом CO/ALR).

  Комиссия по безопасности потребительских товаров прямо одобрила систему AMP Industries Copalum®. Это заставило многих поверить в то, что другого жизнеспособного метода ремонта не существует. Система Copalum® имеет относительно высокую стоимость соединения. Система Copalum® требует, чтобы потребитель использовал подрядчика по электроснабжению, сертифицированного для участия в программе Amp/Tyco. Системе требуется специальный инструмент для подключения. Соединитель AlumiConn® от King Innovations был внесен в список UL® в середине 2006 года для применения при ремонте одножильных алюминиевых проводов. Как и при всех методах ремонта, необходимо строго соблюдать инструкции производителя по установке. В отличие от системы Copalum® соединитель AlumiConn® легко доступен и не требует специального инструмента для использования. Соединители AlumiConn® можно найти на полках крупных розничных магазинов во многих регионах. Широкая доступность продукта может быть как благословением, так и проклятием. Это делает эту ремонтную систему доступной для людей, которые могут быть недостаточно обучены/плохо оснащены для успешного ремонта свойств системы.

  Фиолетовая проволочная гайка Ideal 65® внесена в список UL® для соединений медь-алюминий. Как и соединитель AlumiConn®, проволочные гайки Purple «Ideal 65®» легко доступны. Соединители Ideal 65 предназначены для соединения медного проводника с одним или двумя алюминиевыми проводниками. Любопытно, что они не указаны для прямых соединений алюминий-алюминий, возможно, потому, что медь необходима в качестве теплоотвода. «Идеал 65®» не без недоброжелателей. Наиболее красноречиво говорит доктор Джесс Аронштейн, инженер-консультант из штата Нью-Йорк. Аронштейн провел кампанию по отзыву продукции Ideal 65. Он представил свое дело Комиссии по безопасности потребительских товаров. CPSC отказался действовать на основании информации, представленной Аронштейном. Тесты Аронштейна не были подтверждены независимым сторонним тестированием. Возможно, было бы целесообразно отнестись к публикациям Аронштейна с долей скептицизма.

  Документы Аронштейна о сплошной алюминиевой проводке и другую соответствующую информацию можно найти на сайте InspectaPedia Даниэля Фрейдмана: www.inspect-ny.com/aluminum/aluminum.htm Возможно, что клиенты могут найти эту информацию и задать вопросы о ней. Как инспекторы, мы должны быть осведомлены об этой информации и быть готовыми дать беспристрастный совет нашим клиентам.

  Соединители с разъемными болтами (Kearney) — еще один метод, который можно использовать. Разрезные болты должны быть рассчитаны на соединения алюминия с медью. Этот метод трудоемок и практичен только для проводов больших размеров.

  Выключатели/розетки также можно заменить устройствами, предназначенными для прямого подключения. Национальный электротехнический кодекс® требует, чтобы устройства, напрямую подключенные к алюминиевой проводке, имели рейтинг «CO/ALR». Устройства с рейтингом «CO/ALR» имеют резьбовые штифты, разработанные для превосходной фиксации и совместимости с алюминием. Розетки и выключатели с рейтингом «CO/ALR» может быть сложнее найти, и они стоят примерно на 3–5 долларов США больше за устройство, чем устройства без рейтинга «CO/ALR». Есть и другие недостатки замены на устройства с рейтингом CO/ALR. Что, если разнорабочий или домовладелец позже заменит розетку стандартным устройством, не осознавая связанных с этим проблем?

  Веб-сайт Leviton делает следующее заявление по этому поводу: «Выключатели и розетки CO/ALR необходимы везде, где установлена ​​алюминиевая проводка. Винты клемм на устройствах CO/ALR изготовлены из специальных материалов и предназначены для очень плотного захвата алюминиевого провода. СТАНДАРТНЫЕ УСТРОЙСТВА НИКОГДА НЕ ДОЛЖНЫ ИСПОЛЬЗОВАТЬСЯ С АЛЮМИНИЕВОЙ ПРОВОДОЙ. Это является нарушением кодекса и опасно, поскольку увеличивает вероятность возникновения электрической дуги, короткого замыкания, возгорания и поражения электрическим током».

  Число 19Системы сплошных алюминиевых проводов 70-х годов были собраны с медными косичками между алюминиевыми проводниками и устройствами или приспособлениями. Медные пигтейлы устраняют проблемы, связанные с прямым подключением алюминия к устройствам. Однако проблема с этим методом заключается в том, что сами пигтейлы становятся слабым местом. Разъемы, используемые в некоторых из этих старых установок, могут не быть указаны для соединений медь-алюминий.

  Другим дефектом, обычно связанным со старой алюминиевой проволокой, является переплавление. Алюминий имеет примерно 61% амперную нагрузку по сравнению с медью по размеру, и в проводных приложениях это означает необходимость 15-амперных выключателей для алюминия № 12 (алюминиевый провод калибра 14 не производится). 20-амперный выключатель не защищает должным образом алюминиевый провод №12. Ряд цепей в современных домах должен быть на 20 ампер, включая цепи кухонных приборов, ванных комнат и прачечных. Для питания этих цепей алюминиевым проводом потребуется № 10, что редко встречается в этом приложении. Алюминий #10 требует автоматических выключателей на 25 ампер, размеры которых производятся, но не допускаются для ответвленных цепей с несколькими розетками. В «реальном мире» мы можем найти алюминий №10, «неправильно» защищенный 30-амперными выключателями. В некоторых установках эти проблемы решаются за счет использования меди для 20-амперных цепей и алюминия для остальных цепей.

  В некоторых домах контуры сушилки неправильно подключены алюминиевым проводом №10 и должны использовать провод №8. Постоянной и распространенной проблемой размера проводов в больших цепях является использование алюминия № 6 с диапазоном 50 ампер и цепями печи. Теоретически это может быть разрешено с алюминиевым входным служебным кабелем типа SER и заделкой под углом 75 °, по крайней мере, до принятия NEC 2008 г. (применимо в Калифорнии в 2011 г.). NEC 2008 отменяет исключение для ограничения температуры и эффективно ограничивает алюминиевые цепи #6 до 40-амперных цепей.

  Еще одно распространенное применение — найти алюминий, используемый для «домашних пробегов» с соединениями с медью для отдельных ответвлений цепей. В таких ситуациях инспектор может увидеть алюминиевую проводку на панели, но не увидеть алюминиевую проводку на отдельных выключателях или розетках, потому что она была сращена с медью для начальных участков.

  Дуговые прерыватели цепи (AFCI) могут использоваться для обеспечения дополнительного уровня защиты в цепях удобства. Однако автоматические выключатели AFCI должны быть нового «комбинированного» типа, чтобы обеспечить какую-либо защиту. Устройства AFCI комбинированного типа могут распознавать сигнатуру дуговых токов (и отличать их от обычных дуговых разрядов, которые могут возникнуть в правильно работающем мгновенном выключателе). Первоначально доступные выключатели AFCI не были устройствами комбинированного типа и не обеспечивали защиты от последовательных дуг, возникающих из-за незакрепленных клемм или от тлеющих дуг. Реальный потенциал безопасности жизни AFCI можно реализовать, установив их в домах с прочными алюминиевыми или старыми системами с ручками и трубками. Сама по себе защита AFCI не должна рассматриваться как замена повторной проводке или одобренному ремонту типа косички для сплошных алюминиевых проводов.

  Вашингтон, округ Колумбия Домовладелец Ханнеманн, который сделал ремонт через 18 лет, сказал, что стоимость отложила ремонт на долгое время. «Люди забавляются подобными вещами, — сказал он. «Это большие деньги, которые можно потратить на то, чего вы не видите». Когда он, наконец, увидел сгоревшие проволочные гайки, он сказал, что решил, что шестидневная модернизация была потрачены не зря и время, и деньги.*

  В Интернете доступно множество отличной информации по этому вопросу как для наших клиентов, так и для нас. Инспекторам и клиентам рекомендуется ознакомиться с документами, доступными на сайте www.CPSC.gov. Серия документов с технической информацией о контроле над потерями (TIPS) по алюминиевой проводке, опубликованная страховой компанией Hartford, дает простой и фактический обзор проблем. В документе четко и непредвзято изложены рекомендуемые варианты ремонта. См. документ в Интернете по адресу: The Hartford — TIPS Контроль потерь в алюминиевой проводке. Профессиональные инженеры-исследователи/Ассоциация инженеров-исследователей опубликовали полезную статью в информационном бюллетене, которую можно найти в Интернете по адресу: Информационный бюллетень IENGA Aluminium Wiring.
