Вводный кабель — выбор кабеля для ввода в дом или квартиру

Кабель, с помощью которого объект потребителя (дом, квартира, цех, магазин и т.п.) подключается к источнику питания, называют вводным кабелем. Чаще всего вводный кабель подключается непосредственно к счётчику электрической энергии. Для защиты счётчика перед ним может быть установлен автоматический выключатель, но такая схема должна быть согласована с поставщиком электроэнергии и отражена в технических условиях. Автоматический выключатель в этом случае пломбируется для исключения отбора энергии до счётчика.

Вводной кабель в дом – типы подключения и выбор марки

Подключение электропитания к дому производится от линии электропередачи, присоединение выполняется на ближнем столбе (опоре). В отдельных случаях, когда опоры ЛЭП удалены от объекта (например, находятся через дорогу от подключаемого дома), может потребоваться установка дополнительной опоры.

Прокладка вводного кабеляможет осуществляться двумя способами:

Воздушный ввод.

Ввод питания по воздуху может выполняться кабелем или самонесущим изолированным проводом (СИП).

Большинство типов установочных кабелей (ВВГ, АВВГ и т.п.) не предназначено для воздушной подвески без использования дополнительной опоры. Такой опорой может служить натянутый стальной трос или проволока. В первом случае проводка называется тросовой, во втором — струнной. Концы троса или струны крепятся к опоре ВЛ с одной стороны и к строительным конструкциям на вводе в дом с другой. Прокладываемый кабель жёстко крепится к несущему стальному тросу или проволоке.

Голые неизолированные провода воздушных линий распределительных электросетей постепенно заменяются самонесущими изолированными проводами (СИП). Линии электропередачи с изолированными проводами (ВЛИ) более надёжны. Применение СИП исключает наиболее частые виды повреждений ВЛ с голыми проводниками — перехлёст проводов и их замыкание посторонними предметами. СИП — это наиболее предпочтительный вариант вводного провода по воздуху, который можно использовать при подключении как к ВЛ (линия с голым проводом), так и к ВЛИ (линия с изолированным проводом).

Воздушное подключение вводного кабеля к линиям электропередачи до 1000 вольт выполняется проводами СИП – 2 или СИП – 4. Нулевые и фазные жилы этих проводов изолированы. Нулевая жила СИП – 2 снабжена стальным несущим сердечником, на который и подвешивается провод. СИП – 4 не имеет сердечника, при его подвеске нагрузку несут сами токоведущие жилы.

|

Подземный ввод. Для укладки в траншею подбирается кабель, способный выдержать вес грунта и усилие сдвига, возникающее при его осадке. Поэтому, наиболее подходящими для этой цели являются кабель ВБбШв с медными жилами или алюминиевый вводной кабель АВБбШв. Изоляция жил кабелей этих типов выполнена из ПВХ пластиката. Поверх изолированных жил находится слой заполнения из ПВХ или невулканизированной резины и внутренняя поливинилхлоридная оболочка. Далее следует броня из стальной оцинкованной ленты и наружный выпрессованный защитный шланг.

Жилы ВБбШв и АВБбШв могут выполняться однопроволочными или многопроволочными, а сечение жилы бывает в форме круга или сектора.

Особенности воздушного и подземного ввода. Преимущества и недостатки монтажа вводного кабеля по воздуху и под землей отражены в таблице:

	вводной кабель по воздуху	вводной кабель по воздуху
Преимущества	относительно низкая стоимость материалов и работ; небольшие трудозатраты и короткие сроки монтажа; лёгкость выполнения ремонта или замены.	при соблюдении правил монтажа кабель надёжно защищён на долгие годы; не требуется установка дополнительных опор, над кабелем можно высаживать огородные растения (кроме деревьев и кустарников).
Недостатки	ухудшает внешний вид участка может потребоваться установка дополнительной опоры на участке.	высокая цена бронированного кабеля необходимость выполнения земляных работ.

Вводный кабель в квартиру

В качестве вводного кабеля в квартиру используются установочные кабели общего назначения, например ВВГ. Для систем с рабочим и защитным нулевым проводом, количество жил кабеля должно быть не менее трёх.

Квартирный вводный кабель соединяет этажный щит и внутриквартирный щиток. В домах старого типа внутриквартирный щиток может отсутствовать, а распределение внутри квартиры осуществляется через соединительные коробки. При выполнении ремонта в старой квартире желательно предусмотреть установку внутриквартирного щитка.

Важно знать:Ввод кабеляв квартиру выполняется по двухпроводной или трёхпроводной схеме. В квартиры современных домов ввод осуществляется по системе TN–S или TN–C–S тремя проводами:

• L — фазный проводник;

• N — рабочий нулевой проводник;

• PE — защитный нулевой провод.

В старых домах реализована система заземления TN–C, в которой рабочий и защитный нулевые провода объединены, то есть, питание поступает по двум проводам — L и PEN.

Сечение вводного кабеля

По кабелю ввода протекает суммарный ток нагрузки всего объекта — квартиры или дома, соответственно, его сечение должно быть максимальным. Определение требуемого сечения возможно двумя способами:

1. просуммировать мощность всех электроприборов квартиры или дома, вычислить значение максимального тока и по таблице выбрать требуемое сечение жилы;

2. проложить кабель исходя из выделенной на объект мощности и номиналу вводного автоматического выключателя.

Рекомендуется пользоваться вторым способом. Дело в том, что количество электроприборов в доме или квартире постоянно растёт (это общий тренд). Выбор кабеля по максимальной разрешённой мощности обеспечит запас, а покупка кабеля с сечением жилы меньшим на ступень большой экономии не принесёт.

Исходя из этого, сечение вводного кабеля лучше выбирать по следующему принципу. Для частного дома или квартиры с электроплитой (выделенная мощность 15 кВт):

• однофазное питание, автомат на вводе 50 ампер — кабель с медными жилами 3х10 мм², или 3х16 мм²;

• трёхфазное питание, автомат ввода на 25 ампер — 5х4 мм², медь.

• Для квартиры с газовой плитой — вводной автомат на 25 ампер (питание однофазное), 3х2,5 мм².

Подбираете вводный кабель для дома или квартиры?
Отправьте заявку и мы подберем марку и предложим лучшую цену!

Отправить заявку

Проводка в квартире часть 5

Для того, чтоб проводка работала правильно, то есть не перегревалась, важно грамотно рассчитать сечение кабеля для проводки в квартире. Сразу же нужно заметить, что в нормах, которыми нужно руководствоваться при монтаже электропроводки сказано, что для силовых розеток в квартире или доме нужно использовать медный кабель (только медный алюминий уже не используют) с монолитной жилой сечением не менее 2,5мм², а для освещения не менее 1,5мм².

В принципе этого более чем достаточно для бытового применения, ведь кабель сечением 1,5мм² рассчитан на нагрузку до 4,1 кВт — это сорок ламп накаливания «соток», вряд ли кто будет использовать такое количество ламп в одной линии или в одной комнате, а если говорить о светодиодных лампах, то тут вообще перебор. Что касается розеток, то кабель сечением 2,5мм² выдерживает нагрузку до 5,9 кВт — этого для розеток тоже вполне хватает.

Если резюмировать все выше сказанное и подвести итоги — не хотите рассчитывать сечение кабеля для проводки в квартире, то просто делаете освещение медным проводом сечением 1,5мм², розетки кабелем 2,5мм², и если нужно подключить что-то силовое, например духовой шкаф или бойлер используйте кабель 4 реже 6мм², в зависимости от того, какую нагрузку собираетесь подключить. Но все таки по-правильному расчет сделать нужно.

Расчет сечение кабеля для проводки в квартире

Давайте для примера возьмем схему проводки которую мы делали в статье «Проводка в квартире часть 3 — Схема электропроводки в квартире своими руками» и рассчитаем нагрузку кабельной линии розеток на кухне (комната 2).

Как видно на плане на кухне планируется подключить посудомоечную машину, микроволновую печь и холодильник. Все эти приборы хоть и будут подключаться в отдельные розетки, но розетки потом соединяются в распределительной коробке в одну линию. То есть линия от распределительной коробки до силового щитка должна выдерживать суммарную нагрузку от всех трех розеток, давайте рассчитаем эту нагрузку.

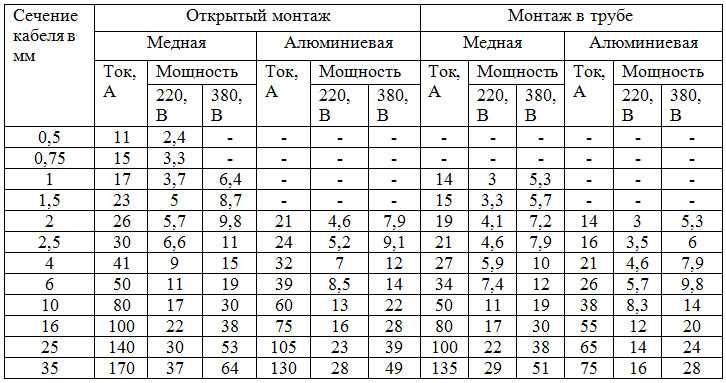

Для того чтоб рассчитать сечение кабеля для проводки в квартире нужно знать потребляемую мощность приборов, которые мы планируем в дальнейшем использовать. Как правило, мощность прибора указывается заводом изготовителем в Ваттах (Вт) на бирке с техническими характеристиками. Примерную мощность прибора можно посмотреть в данной таблице.

В нашем примере расчета сечения кабеля для проводки в квартире мы рассчитываем суммарную мощность посудомоечной машины (мощностью 2000 Вт), микроволновой печи (мощностью 1500 Вт) и холодильника (мощностью 600 Вт). Суммируем все значения 2000+1500+600=4100 Вт. Предполагается, что не все приборы будут работать одновременно, и поэтому суммарную суму, как правило, умножают на понижающий коэффициент 0,75, то есть нагрузка на сеть будет составлять 75%. 4100*0,75=3075 Вт или 3,075 кВт. Далее ищем в таблице подбора сечения кабеля какого сечения кабель способен выдерживать данную нагрузку.

Как видим для такой нагрузки вполне хватает кабеля с сечением 1,5мм², но кабель с таким сечением запрещается использовать для прокладки силовых линий (розеток) минимум это 2,5мм², поэтому берем кабель 2,5 его хватит с запасом. Что касается линий от распределительной коробки до розеток, то тут даже просчитывать ничего не нужно — так как суммарная мощность не превышает допустимую нагрузку для кабеля с сечением 2,5мм², который используется для прокладки этих линий.

По такому же принципу рассчитываем все линии в квартире, и на этом расчет сечения кабеля для проводки в квартире закончен, а теперь можно просчитать количество кабеля.

Расчет количества кабеля для проводки в квартире

Берем схему проводки в квартире, и наносим на наш план все расстояния. В нашем примере, как видно, длина квартиры 7 м, ширина 5 м. Также нужно знать высоту потолков, предположим что у нас она 2,5 м. Считаем все линии проводов, на плане у нас красный — это кабель освещения 1,5мм², а зеленый 2,5мм² кабель, который идет на розетки. На каждую группу розеток добавляем 2,2 м (это опуск, в нашем случае 2,2), а на каждый выключатель 1,6 м, так как они расположены выше. Также нужно добавить по 15 см кабеля на каждой розетке, выключателе, лампе, распределительной коробке и силовом щитке.

Вот и все, в нашем примере получилось 41 м кабеля 1,5мм² и 59 м кабеля 2,5мм², накинем еще по 10% запаса, получится 45 м и 65 м соответственно. В следующей статье читайте о том, какой кабель выбрать для проводки в доме.

Что такое квартира с кабелем?

Главная | Блог | Что такое кабельная квартира?

Время чтения: (Количество слов:)

0 Акции

• Фейсбук 0
• Твиттер 0
• Пинтерест 0
• Более

Несмотря на то, что сегодня существует множество интернет-сервисов потокового телевидения, таких как Hulu, NetFlix и Disney+, многие люди по-прежнему предпочитают старый добрый кабель для таких вещей, как просмотр спортивных состязаний и прослушивание новостей. Вы когда-нибудь видели в списке квартир, где написано «подключено к кабелю», когда вы хотите арендовать квартиру?

Что такое Cable-Ready

Видео с кратким обзором (если хотите)… а затем продолжайте читать…

Вообще говоря, Cable Ready — это термин, который агентства недвижимости или управляющие недвижимостью используют в перечне квартир для сдачи в аренду. Вы знаете, что квартира предварительно подключена к кабелю. Это означает, что объект может принимать кабельное телевидение от кабельного провайдера, такого как Comcast, Verizon, Time Warner или других, в зависимости от вашего региона.

Означает ли, что возможность подключения к кабелю также предоставляется

В общем, нет!

Если квартира готова к прокладке кабеля, это означает, что она подключена к кабелю. Как правило, вам придется получать услуги кабельного телевидения отдельно, связавшись с поставщиком услуг и активировав его под своим именем. Квартира с кабельным подключением означает, что вы можете быстро получить обслуживание, чтобы начать смотреть больше телеканалов, не дожидаясь прокладки проводов.

Как узнать, какие кабели доступны

Вот некоторые вопросы, которые следует задать управляющему недвижимостью –

• Какие компании доступны для кабельного телевидения (например, Comcast, Verizon, TimeWarner)?
• У вас есть человек, с которым я могу связаться? Это может быть полезно, так как много раз в многоквартирных домах есть местные представители, с которыми вы можете иметь дело, что может упростить процесс кабельного телевидения, чем звонить по номеру 1-800, по которому должны звонить остальные жители района.
• Предоставляет ли эта же компания Wi-Fi/интернет? Вообще говоря, та же компания, которая предоставляет кабельное телевидение, также предоставляет Интернет, но не всегда. У вас может быть выбор, например, использовать Google Fiber для Интернета и Comcast для кабеля.

Какие вопросы следует задавать кабельной компании

• Как активируется в квартире? Нужно ли мне назначать встречу или вы можете активировать ее удаленно? В некоторых новых квартирах кабель может быть готов к работе даже без присутствия представителя.
• Какой вид Интернета/Wi-Fi доступен на объекте? Какие скорости интернета доступны?
• Есть ли у вас какие-либо пакеты/предложения для новых въездов? я Не помешает спросить, могут быть специальные предложения по заселению. Обычно они объединяют интернет и кабельное телевидение, чтобы предложить более выгодную сделку, но проверьте математику, так как может иметь смысл покупать их по отдельности.
• Каков срок действия контракта? Узнайте срок контракта и что произойдет, если вам придется досрочно разорвать контракт на кабельное телевидение.
• Как отключить услугу, если вам нужно переехать? Спросите о процессе при выезде. Нужно ли возвращать оборудование? Можете ли вы отправить оборудование обратно?

Включает ли кабельное подключение Интернет

Обычно да, но не всегда. Готовность к кабелю означает возможность подключения кабеля к телевизору. Вам следует узнать в кабельной компании, есть ли в квартире предварительное подключение к Интернету (это называется квартирой с подключением к Интернету). Сегодня большинство кабельных компаний предлагают услуги Интернета/Wi-Fi. Обязательно подтвердите стоимость и спросите о пакетах и ​​специальных предложениях.

В конце концов, помните, что кабель в квартире никогда не бывает бесплатным, если это прямо не указано в перечне. Даже если квартира готова к кабельному подключению, вам все равно придется заплатить за активацию и использование услуги.

0 Акции

• Фейсбук 0
• Твиттер 0
• Пинтерест 0
• Более

Что такое квартира с кабельным вводом? | Boom

В поисках квартиры вы, наверное, не особо задумываетесь о том, какие у вас будут варианты развлечений. Это понятно, учитывая, что в первую очередь вы бы расставили приоритеты по другим аспектам поиска квартиры, таким как стоимость аренды, местоположение и близлежащие удобства.

Однако, как только вы нашли подходящих кандидатов, вы должны начать думать о том, как вы будете проводить свободное время, находясь у себя дома. Если вы любите смотреть телевизор, особенно чтобы узнавать новости или смотреть последние спортивные события, то вам нужна квартира с кабельным телевидением.

Что означает «Кабель готов»?

Кабель готов — это термин, используемый агентами по недвижимости и владельцами собственности для описания квартиры, готовой к прокладке кабеля. Квартира уже оборудована линиями, необходимыми для получения услуги, поэтому провайдеры могут легко установить кабельное телевидение в вашей квартире.

Если вы предпочитаете использовать кабельное телевидение, а не службы потокового телевидения в Интернете, или хотите иметь оба варианта, настоятельно рекомендуется приобрести квартиру с кабельным телевидением. Вам не нужно будет беспокоиться о каких-либо ремонтных работах для прокладки проводов; просто свяжитесь с предпочитаемым местным провайдером кабельного телевидения и подпишитесь на его услуги.

Стоит ли приобретать кабельное телевидение?

В эпоху потоковых интернет-сервисов и социальных сетей у вас может возникнуть вопрос, стоит ли по-прежнему тратить деньги на кабельное телевидение. В конце концов, стоит потратиться на ежемесячную подписку на кабельное телевидение, если вы можете смотреть такие шоу, как «Как я встретил вашу маму» и «F.R.I.E.N.D.S.». по требованию?

В основном это зависит от ваших предпочтений и привычек просмотра. Если вы регулярно получаете развлечения от потоковых сервисов или социальных сетей, плата за услуги кабельного телевидения может быть излишней. Однако, если вам нравится смотреть новости в крупных вещательных сетях или вы любите смотреть региональные шоу, вам следует приобрести кабельное телевидение.

Это также может зависеть от вашего местоположения. Есть районы, где квартиры с кабельным телевидением являются нормой, потому что эти региональные передачи имеют самый четкий и сильный сигнал. В этих районах может не быть надежного подключения к Интернету, поэтому у местных компаний нет другого выбора, кроме как предлагать услуги кабельного телевидения местному населению.

Буду ли я автоматически получать услугу в квартире с кабельным подключением?

Вообще говоря, квартира, готовая к подключению, не обязательно означает, что в квартире уже есть услуга, когда вы въезжаете. Это означает только то, что провода уже на месте, поэтому вам не нужно ждать какой-либо установки до Вы можете подписаться на кабельное телевидение.

В некоторых случаях вы можете поговорить с владельцем недвижимости, чтобы он помог вам подписаться на услугу до того, как вы въедете, чтобы вы могли начать просмотр, как только поселитесь в квартире. Конечно, вам нужно будет сначала подписать договор аренды, прежде чем заключать такого рода договоренности с владельцем квартиры.

Некоторые домовладельцы предпочитают, чтобы в их квартирах были готовы кабели, потому что это увеличивает стоимость квартиры. На самом деле, если они живут в сообществе, где у большинства людей есть подписка на кабельное телевидение, есть большая вероятность, что недвижимость готова для кабельного телевидения.

Поиск вариантов кабельного телевидения

Если вам посчастливилось найти квартиру с кабельным телевидением, вам необходимо выяснить, какие поставщики кабельного телевидения доступны в этом районе. Вы можете обратиться к владельцу недвижимости за рекомендациями или поискать в Интернете.

Вот некоторые другие способы поиска вариантов кабельного телевидения:

Проверьте крупных поставщиков

Как правило, крупные поставщики, такие как TimeWarner, Verizon и Comcast, доступны в большинстве регионов США. Вы можете просто проверить их веб-сайт, чтобы узнать, предлагают ли они свои услуги в вашем регионе. Если они это сделают, найдите номер их местного офиса, чтобы вы могли подать заявку на подписку.

Спросите местных жителей

Лучший способ найти варианты кабельного телевидения — спросить местных жителей. Мало того, что у них будет очевидно доступная услуга, они также могут дать вам отзыв о производительности услуги. Вы будете иметь лучшее представление о том, стоит ли услуга своих денег.

Спрашивая местных жителей, вы также можете получить контактный номер лица, ответственного за ваш район. При необходимости этот представитель может быстро отследить вашу заявку, чтобы вы могли легко получить кабель как можно быстрее.

Ищите местных интернет-провайдеров

В наши дни многие интернет-провайдеры обычно предлагают подписку на кабельное телевидение как часть выгодного пакета услуг. Verizon, AT&T и Comcast предлагают услуги кабельного телевидения, поэтому, если они предлагают Интернет в вашем районе, есть большая вероятность, что они также предлагают кабельное телевидение.

Обращение в кабельную компанию

Когда вы связываетесь с местной кабельной компанией, вот несколько вопросов, которые вы должны задать, чтобы облегчить себе заявку на услугу:

• Как активируется услуга?

Вам нужно знать, что нужно сделать компании, чтобы активировать услугу кабельного телевидения у вас дома. Как правило, большинство кабельных компаний назначают встречу, чтобы технический специалист вышел и настроил ваше соединение. Однако в некоторых новых квартирах есть настройки, которые можно активировать удаленно, без необходимости личного визита технического специалиста к вам домой.

• Какие пакеты доступны?

Это может показаться очевидным, но вы всегда должны спрашивать, какие пакеты доступны. Если вы живете в более отдаленных районах, могут быть каналы, которые вам недоступны. Никогда не помешает знать, за что вы платите.

• Есть ли акции для новых подключений?

Многие поставщики услуг кабельного телевидения предлагают акции в качестве поощрения для новых клиентов. Эти акции могут быть в виде скидок, кабельных и интернет-пакетов или бесплатных дополнительных каналов. Тем не менее, всегда делайте расчеты, прежде чем соглашаться на какие-либо промо-акции; иногда они просто звучат хорошо, но на самом деле вы потратите больше в долгосрочной перспективе.

• Каков срок действия контракта?

Перед тем, как подписать договор с поставщиком, убедитесь, что вы понимаете все условия их обслуживания, в частности продолжительность договора и какие штрафы предусмотрены за несвоевременную оплату или досрочное расторжение. У многих кабельных компаний есть период блокировки, который приводит к штрафным санкциям, если вы нарушаете контракт досрочно.

• Что произойдет, когда срок аренды истечет?

Вы также должны знать, что происходит с вашим контрактом после окончания аренды квартиры. Вот почему может быть выгодно подать заявку на кабельное телевидение примерно в то же время, что и дата начала аренды; есть большая вероятность, что эти два контракта закончатся примерно в одно и то же время.
