Изготовление сетевого кабеля своими руками

Не важно, хотите ли вы создать маленькую домашнюю сеть или крупный сетевой проект в офисе, вам понадобится сетевой кабель. В большинстве случаев сейчас используют кабель пятой категории (Category 5) UTP — неэкранированная витая пара (Unshielded Twisted Pair) , который поддерживает скорость передачи данных до 100 мегабит в секунду 100 Mb/s (Megabits per second) . Я расскажу вам, как подготовить такой кабель самостоятельно.

Что вам понадобится

1. Кабель пятой категории (также его называют витая пара

1. RJ-45 коннектор — продаются в упаковках по 50 и 100 штук. Можно купить поштучно, но это, как правило, дороже. Обратите внимание на тип коннектора: он должен подходить к вашему типу кабеля. Существуют два типа коннекторов RJ-45 для плотного кабеля (изображен на рисунке) и мягкого крученого кабеля.

   Используйте правильный коннектор, чтобы избежать проблем при обжиме и дальнейшем использовании кабеля.

2. Обжимной инструмент
   Пока это самый дорогой компонент в приготовлении нашего кабеля, цена колеблется от 15 до 50$ в зависимости от качества изготовления и функций. Но инструмент окупается после того как вы приготовите некоторое количество кабеля. Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип кабеля вам нужен?

Существуют два типа сетевого кабеля, обычно используемые в компьютерных сетях — Cross-over («нуль хабный») и Straight-through (прямо проходящий, использующий хаб).

Cross-over («нуль хабный») — используется для соединения двух компьютеров через сетевые карты, напрямую, т.

е. не используется ни хаб, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно.

Straight-through (прямо проходящий, использующий хаб) — название этого вида кабеля говорит само за себя — он передаёт сигнал напрямую из одного конца в другой, а именно с 1-го контакта на 1 2-2, 3-3, и т.д. Используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, или соединения хаба и коммутатора между собой).

Давайте начнем разбор Straight-through кабеля, а затем выясним отличия в подготовке Cross-over варианта.

Нарезка, зачистка и сортировка жил

Снимите оплетку примерно на один дюйм (2,5 см). Некоторые обжимные инструменты (например, показанный в статье) имеют специальные лезвия для снятия оплетки. Вы вставляете кабель до упора (с другой стороны инструмента есть ограничитель) для того чтобы зачистить необходимую длину. Важно при этом не задеть сами жилы кабеля, перезание одной из восьми жил приведет к неработоспособности отрезка.

Расплетите жилы кабеля. Вы заметите, что там есть 4 пары разноцветных проводов. Отсортируйте их по цветам. У вас должна получиться вот такая цветная кодировка:
голубой бело-голубой # оранжевый бело-оранжевый # зеленый бело-зеленый # коричневый бело-коричневый

Некоторые производители витой пары экономят на цветной кодировке, и вам придется отслеживать пару, запоминая какой провод был связан с другим. Лучше всего проверить в магазине, чтобы цветная кодировка легко распознавалась. И чтобы потом не испытывать проблем и не мучаться, потратьтесь на лучший кабель.

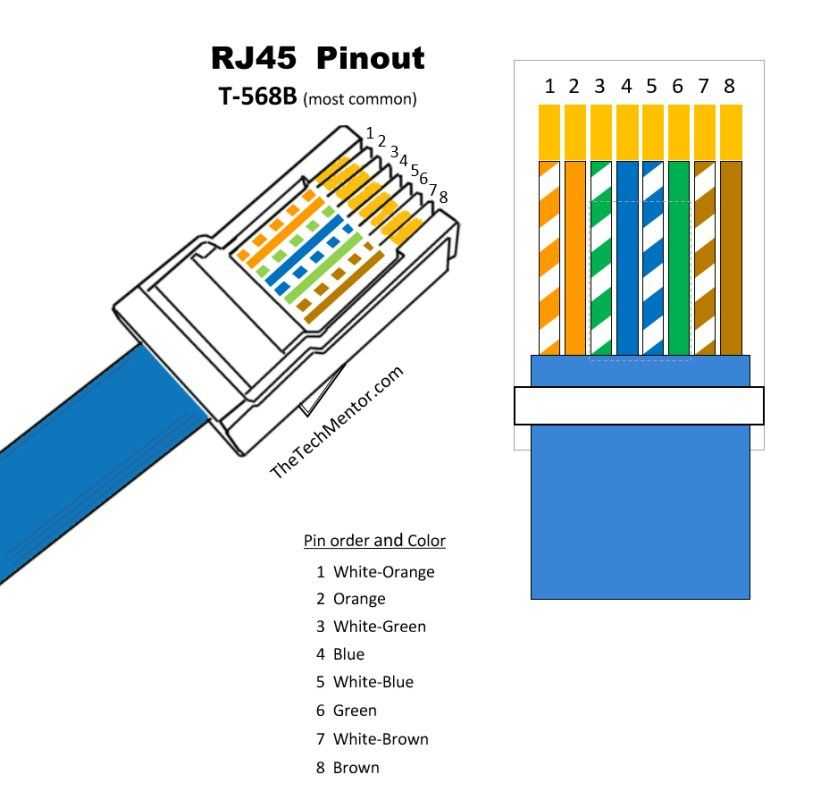

Теперь разложим проводки (жилы) слева направо в нужной последовательности.

Отсортируйте все жилы, затем убедитесь, чтобы они были прямыми и ровными. Срежьте несколько миллиметров, чтобы все проводки стали одной длины и выходили за изоляцию примерно на полдюйма (1,25 см).

Присоединение RJ-45 коннектора

Лучший способ вставки кабеля в RJ-45 коннектор.

1. Держите коннектор пластиковой защелкой от себя.
2. Когда сжимаете кабель для того чтобы вставить в коннектор, проследите, чтобы оболочка не болталась на проводках. Вставляйте отсортированные и выровненные жилы осторожно и постепенно. Вы почувствуете сопротивление, как только жилы начнут попадать в пазы внутри коннектора.
3. Посмотрите внимательно, чтобы жилы оставались в нужной последовательности. Иногда при вставке кабеля в коннектор в последний момент жилы могут поменяться местами. Используйте лупу если это необходимо.
4. Протолкните жилы до конца коннектора, убедитесь, что все жилы одной длины и касаются прозрачной стенки. Вы должны видеть линию, состоящую из восьми концов жил. Если какая-то жила прошла не до конца, вынимайте кабель, выравнивайте жилы и пробуйте снова.
5. Теперь засуньте оболочку кабеля как можно дальше в коннектор.

Если все сделано правильно, то кабель должен быть вот такой:

Правильно:

Перед обжимом последний раз убедитесь что все жилы выровнены и проходят до конца. Теперь вставляйте коннектор в соответствующий зажим на инструменте, зажимайте рукоятки плавно прилагая усилие, но так чтобы не поломать коннектор. После обжима осмотрите коннектор, все контакты должны быть одной длины и утоплены в пластик.

Теперь повторите все процедуры со вторым концом кабеля. Используйте те же схемы как на первом коннекторе, тем самым закончив приготовление Straight-through (прямо проходящего, использующего хаб) кабеля.

Cross-over («нуль хабный»)

Теперь рассмотрим второй тип кабеля для соединения двух компьютеров между собой напрямую. Отличия этого вида от первого в том, что второй конец кабеля имеет другие цветовые схемы.

Первый конец, который будет идентичен Straight-through кабелю:

Второй конец будет сделан по следующей схеме:

Если вы внимательно посмотрите на два конца Cross-over кабеля, то заметите, что разница всего лишь в том, что зеленая и оранжевая пара поменялись местами, а имено меняются 1-ый с 3-им и 2-ой с 6-ым.

Обжим витой пары

• Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

• Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
• Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

• Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

• Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России.

Информация взята с сайта: smartronix.ru [~DETAIL_TEXT] =>

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары — какие инструменты нужны

Как это сделать? Все просто, для этого нам понадобиться.

Сетевой кабель или, как его еще называют, витая пара.

Специальный инструмент — обжимка. Предназначен для обжатия сетевого провода.

Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем.

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

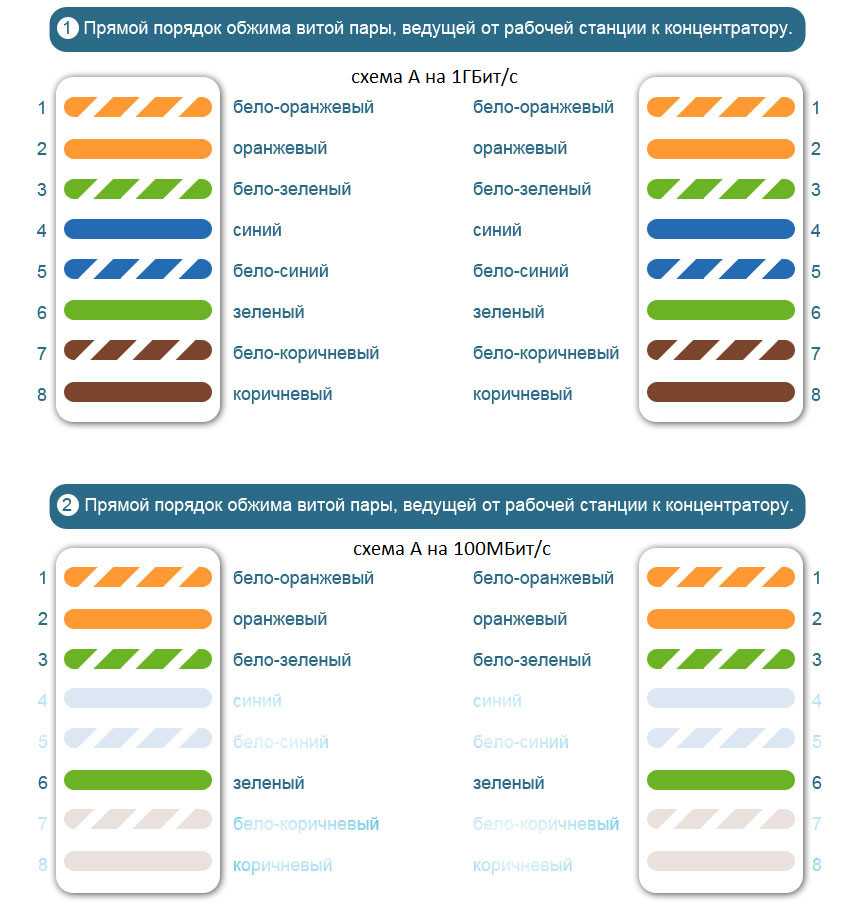

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B.

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

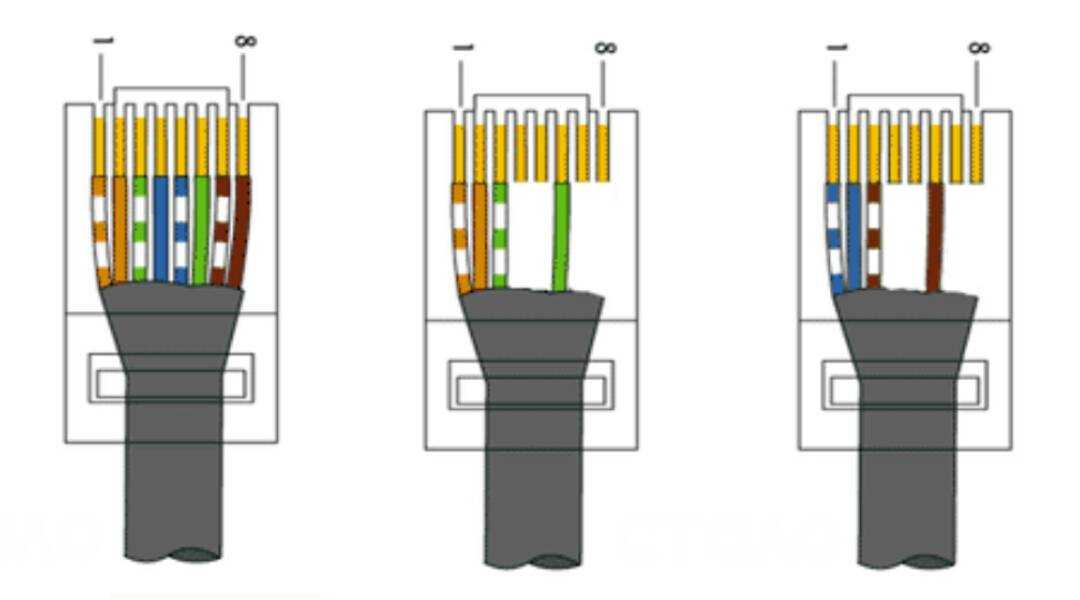

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, — A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом «Кросс» или, как еще называют «Кроссовер», как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каждом конце провода.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

• Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

• Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
• Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

• Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

• Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России.

Информация взята с сайта: smartronix.ru [DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… [~PREVIEW_TEXT] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => Array ( [ID] => 13362 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [userTimeEnabled:protected] => 1 [value:protected] => DateTime Object ( [date] => 2013-09-15 14:28:11.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 450 [WIDTH] => 450 [FILE_SIZE] => 14043 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/895 [FILE_NAME] => джеки. jpg [ORIGINAL_NAME] => джеки.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => [~src] => [SRC] => /upload/iblock/895/%D0%B4%D0%B6%D0%B5%D0%BA%D0%B8.jpg [UNSAFE_SRC] => /upload/iblock/895/джеки.jpg [SAFE_SRC] => /upload/iblock/895/%D0%B4%D0%B6%D0%B5%D0%BA%D0%B8.jpg [ALT] => Обжим витой пары [TITLE] => Обжим витой пары ) [~DETAIL_PICTURE] => 13362 [TIMESTAMP_X] => 06.10.2013 12:52:10 [~TIMESTAMP_X] => 06.10.2013 12:52:10 [ACTIVE_FROM] => [~ACTIVE_FROM] => [LIST_PAGE_URL] => /information/ [~LIST_PAGE_URL] => /information/ [DETAIL_PAGE_URL] => /information/39/6134/ [~DETAIL_PAGE_URL] => /information/39/6134/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => [~CODE] => [EXTERNAL_ID] => 6134 [~EXTERNAL_ID] => 6134 [IBLOCK_TYPE_ID] => producers [~IBLOCK_TYPE_ID] => producers [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Обжим витой пары [ELEMENT_META_TITLE] => Обжим витой пары [ELEMENT_META_DESCRIPTION] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… ) [FIELDS] => Array ( ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 15 [~ID] => 15 [TIMESTAMP_X] => 14.11.2019 13:47:22 [~TIMESTAMP_X] => 14.11.2019 13:47:22 [IBLOCK_TYPE_ID] => producers [~IBLOCK_TYPE_ID] => producers [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Информация [~NAME] => Информация [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /information/ [~LIST_PAGE_URL] => /information/ [DETAIL_PAGE_URL] => /information/#SECTION_ID#/#ID#/ [~DETAIL_PAGE_URL] => /information/#SECTION_ID#/#ID#/ [SECTION_PAGE_URL] => /information/#SECTION_ID#/ [~SECTION_PAGE_URL] => /information/#SECTION_ID#/ [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => Y [~RSS_ACTIVE] => Y [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => [~RSS_FILE_LIMIT] => [RSS_FILE_DAYS] => [~RSS_FILE_DAYS] => [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => 0cc82dda4fd27a4cccf9e0e9cd012d32 [~TMP_ID] => 0cc82dda4fd27a4cccf9e0e9cd012d32 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => S [~LIST_MODE] => S [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => gidrolux. ru [~SERVER_NAME] => gidrolux.ru ) [SECTION] => Array ( [PATH] => Array ( [0] => Array ( [ID] => 39 [~ID] => 39 [CODE] => [~CODE] => [XML_ID] => [~XML_ID] => [EXTERNAL_ID] => [~EXTERNAL_ID] => [IBLOCK_ID] => 15 [~IBLOCK_ID] => 15 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [SORT] => 500 [~SORT] => 500 [NAME] => Низковольтное оборудование [~NAME] => Низковольтное оборудование [ACTIVE] => Y [~ACTIVE] => Y [DEPTH_LEVEL] => 1 [~DEPTH_LEVEL] => 1 [SECTION_PAGE_URL] => /information/39/ [~SECTION_PAGE_URL] => /information/39/ [IBLOCK_TYPE_ID] => producers [~IBLOCK_TYPE_ID] => producers [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [GLOBAL_ACTIVE] => Y [~GLOBAL_ACTIVE] => Y [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Низковольтное оборудование [ELEMENT_META_TITLE] => Низковольтное оборудование [ELEMENT_META_DESCRIPTION] => ) ) ) ) [SECTION_URL] => /information/39/ [META_TAGS] => Array ( [TITLE] => Обжим витой пары [BROWSER_TITLE] => Обжим витой пары [KEYWORDS] => [DESCRIPTION] => Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно… ) )

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары — какие инструменты нужны

Как это сделать? Все просто, для этого нам понадобиться.

Сетевой кабель или, как его еще называют, витая пара.

Специальный инструмент — обжимка. Предназначен для обжатия сетевого провода.

Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем.

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B.

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, — A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом «Кросс» или, как еще называют «Кроссовер», как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каждом конце провода.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

• Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

• Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
• Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

• Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

• Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России.

Информация взята с сайта: smartronix.ru

Как провести кабель Ethernet через стену

Как провести кабель Ethernet через стену

Повысьте уровень домашнего компьютера

Фото: Morsa Images / DigitalVision / Getty Images 9001 1 сложность

Промежуточный уровень

Идеальный выбор для домовладельцев.

Время выполнения

3 часа

Добавьте один час за каждый дополнительный кабель

50–100 долларов США

Вы удивитесь, почему все не делают этого сами.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

• Электродрель
• Перистое сверло 3/4 дюйма
• Карандаш
• Искатель гвоздей
• Гипсокартон (замочная скважина) пила
• Фонарик
• Кусачки и инструмент для снятия изоляции ( опционально)
• Инструмент для обжима и обрезки J45 (опционально)
• Инструменты для гипсокартона и покраски (дополнительно)

ПРИНАДЛЕЖНОСТИ

• Кабель(и) Ethernet
• Этикетки
• Переключатель/разветвитель Ethernet
• Модернизация низковольтных розеток
9000 3 Ethernet-розетки и настенные панели
• Лента Fish
• Проходные заглушки J45 (дополнительно)
• Панель проводки Ethernet (дополнительно)
• Секции для укрытия кабелей (дополнительно)
• Заплатки и краска для гипсокартона (дополнительно)

Многие люди полагаются исключительно на Wi-Fi для своего домашнего Интернета. Однако, поскольку мир видеоигр только расширяется и все больше людей работают из дома, вам часто могут потребоваться физические проводные соединения, по крайней мере, в части вашей системы. Ethernet-кабель — это тип провода , который соединяет ваш компьютер с модемом или маршрутизатором, обеспечивая более стабильное и часто более быстрое подключение к Интернету.

Если это кажется вам привлекательным, узнайте, как проложить кабели Ethernet через стены и скрыть их, прокладывая проводку Ethernet там, где вам это нужно в вашем доме.

Покупка Ethernet-кабеля

Чтобы получить максимальную отдачу от тяжелой работы по установке вашей системы, выберите Ethernet-кабель, который соответствует или превышает текущую максимальную скорость и пропускную способность Интернета. Имейте в виду, что стоимость увеличивается с более высоким качеством, а некоторые типы имеют ограничения по расстоянию, прежде чем ваши данные могут столкнуться с проблемами при передаче.

Вы можете приобрести кабель Ethernet оптом вместе с разъемами RJ45 для подключения к концам проводов нестандартной длины или приобрести готовые кабели с разъемами на каждом конце. Существует несколько типов кабелей Ethernet, доступных для домашнего использования. Каждый из них указан ниже по категориям с указанием их скорости и пропускной способности.

• Категория 5: 100 Мбит/с, 100 МГц

• Категория 5e: 1000 Мбит/с, 100 МГц 250+ МГц

• Категория 6a: 10 Гбит/с, 500 МГц

• Категория 7: 10 Гбит/с, 600 МГц

• Категория 8: 50 Гбит/с, 2,00 0 МГц

Советы по безопасности

напряжения, и вы будете устанавливать кабели еще до того, как подключите их к модему или маршрутизатору, следует помнить о некоторых соображениях безопасности.

• Отключите электроэнергию на сервисном щитке, выключив автоматические выключатели зоны, где вы будете работать. Этот шаг поможет вам избежать удара током от случайного прокола провода при проделывании отверстий в стенах.

• Если вы планируете резать стену, за которой, как вы подозреваете, может быть водопровод, вырежьте небольшое отверстие с помощью пилы для гипсокартона, но не очень глубоко. Затем используйте фонарик, чтобы осмотреть трубы, прежде чем приступить к вырезанию большего отверстия.

• Если вы живете в старом доме, помните о таких опасностях, как свинцовая краска, свинцовые трубы, проводка ручек и трубок и асбест. Примите профилактические меры, например, наденьте защитное снаряжение, чтобы ограничить контакт с этими предметами 9.0011

1. Планирование кабельного маршрута

   Фото: Westend61 / Westend61 / Getty Images

   Перед тем, как протыкать дыры в различных стенах, создайте план, в том числе, в какие комнаты вам нужно добраться. Вы можете обнаружить, что вам не нужно столько проволоки, сколько ожидалось.

   Выберите кратчайший путь от каждой комнаты до вашего интернет-маршрутизатора. Ищите легкодоступные пустоты, в которых можно проложить кабели. Чердаки и подвальные помещения — отличные кандидаты для быстрой и легкой прокладки кабелей. Если нет возможности пройти через определенную стену, вы можете рассмотреть возможность использования секций для маскировки кабелей или прокладки проводов под обшивкой плинтуса.

2. Отключите электричество

   Фото: фотофирма / Adobe Stock

   Прежде чем делать какие-либо отверстия в стене, отключите электричество в цепях, рядом с которыми вы будете работать. Если вы сомневаетесь, выключите главный выключатель дома. Вы можете снова включить питание и свет, чтобы увидеть, что вы делаете после вырезания отверстий.

3. Сделать отверстия для розеток

   Фото: ungvar/Adobe Stock

   Выберите место для новой розетки Ethernet в комнатах, где требуется проводка. Используйте искатель стержней, чтобы убедиться, что прямо за точкой нет настенного стержня. Обведите карандашом низковольтную электрическую коробку на стене, затем сделайте небольшое смотровое отверстие с помощью пилы для гипсокартона или замочной скважины, прежде чем вырезать форму коробки. Повторите в каждой торговой точке. Кроме того, создайте отверстие для разветвителя Ethernet или монтажной панели, если это необходимо, используя тот же процесс.

4. Проложите и спрячьте кабели

   Фото: Gajus/Adobe Stock

   На этом шаге проявится ваша креативность. Мысленно следуйте за маршрутом троса. С помощью сверла и лопаты проделайте отверстия в нижней или верхней пластинах стены, чтобы получить доступ к следующей полости в стене, чердаку или подполью. Один из трюков заключается в том, чтобы отогнуть обшивку плинтуса и просверлить отверстия в нижней части стены или шпильках, чтобы добраться до следующего места. Рыбная лента также может пригодиться для прохождения через узкие места.

   Продолжайте процесс, пока каждый кабель не окажется на маршрутизаторе. При установке каждого из них пометьте каждый кабель его назначением.

5. Установка разъемов (при необходимости)

   Фото: piyaphunjun / Adobe Stock

   Этот шаг можно пропустить, если у вас есть кабели с разъемами.

   Если вы используете многожильный провод, вам необходимо установить коннекторы на каждом кабеле. Зачистите кабель с обоих концов и раскрутите каждую пару проводов. Вставьте их в сквозной разъем J45 в порядке слева направо: белый и оранжевый, оранжевый, белый и зеленый, синий, белый и синий, зеленый, белый и коричневый и коричневый. Дважды проверьте порядок, прежде чем обжимать провода на месте и отрезать излишки с помощью инструмента для обжима и обрезки J45.

6. Установка панели проводки

   Фото: Светлана / Adobe Stock

   Если вы прокладываете несколько кабелей Ethernet, вы можете использовать панель проводки, чтобы все было организовано. Подключите панель к модему и установите каждый кабель в слот. Прикрепите панель к стене или закрепите ее в предназначенном для нее отверстии.

7. Установка розеток Ethernet

   Фото: v74 / Adobe Stock

   Установите и закрепите ремонтные коробки низкого напряжения в каждой комнате, которую вы прокладываете, и вставьте конец кабеля в розетку Ethernet на стене. Используйте прилагаемые винты, чтобы прикрепить пластину к коробке.

8. Ремонт стен

   Фото: kilukilu / Adobe Stock

   Установка любых электрических розеток или проводов часто оставляет несколько отверстий в гипсокартоне. Замените все плинтусы и залатайте отверстия в гипсокартоне перед грунтовкой и покраской.

Самостоятельная установка Ethernet-кабеля по сравнению с наймом профессионала

Самостоятельная установка Ethernet-кабеля по всему дому может потребовать некоторой работы. Проведение гибкого провода через пространство, до которого вы не можете дотянуться руками, может стать испытанием для вашего терпения. Тем не менее, процесс довольно прост, и сохранение стоимость установки компьютерной сети обычно стоит затраченных усилий.

Однако вполне понятно, если вы предпочитаете продолжать играть или работать в эти выходные, а не использовать собственный кабель Ethernet. В этом случае местный сетевой установщик или ближайший электрик будут рады выполнить эту работу за вас.

Часто задаваемые вопросы

Кабель Ethernet — это низковольтная проводка, которую можно установить своими руками. Однако задача требует усилий. Электрики и профессиональные сетевые установщики знают все тонкости проводки Ethernet, и их наем может избавить вас от разочарований и обеспечить безупречную работу вашей системы.

Выключите компьютер и вставьте конец кабеля во входной порт Ethernet. Подключите другой конец кабеля к порту LAN на маршрутизаторе или модеме. Снова включите компьютер и дайте ему возможность обнаружить новые соединения. Если ПК не распознает новое подключение, возможно, вам придется настроить его в настройках вашего компьютера в соответствии с требованиями вашего ПК.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что нужно знать о Federal Pacific Breakers

  Маргарет Вак • 12 августа 2022 г.

• Нужно ли заземлять светильники в моем доме?

  Энни Сиск • 22 декабря 2021 г.

• Все, что вам нужно знать о проводке дверного звонка

  Пейдж Беннетт • 25 мая 2022 г. Контрольный список инструментов

  Автор Дэйв Харрис , Технический специалист trueCABLE

  Развернуть домашнюю сеть или сеть малого бизнеса проще, чем вы думаете. Основным препятствием для многих является определение того, какие инструменты вам понадобятся для выполнения задачи. В нашей кабельной академии есть много ресурсов по различным аспектам выбора кабеля и шагов, необходимых для завершения установки.



  Подготовка к установке и источник

  Это основные инструменты для начала работы. Теперь trueCABLE предлагает множество инструментов для прокладки кабелей. Для других мы рекомендуем Amazon или ваш местный магазин бытовой техники или товаров для дома. Поскольку для разных вариантов завершения требуются свои собственные специальные инструменты, мы перечислили инструменты для завершения в отдельном разделе. Другие монтажные и строительные инструменты перечислены в следующих разделах.

  Основные инструменты, необходимые для заделки кабеля Ethernet

  Гнезда для трапецеидальных искажений

  • Ударный инструмент для пробивки или специальный домкрат для трапецеидальных искажений
  • Инструмент для снятия оболочки кабеля Ethernet
  • Микрофрезы заподлицо

  Домкраты Keystone без инструментов

  • Параллельные обжимные клещи или плоскогубцы для шлицевых соединений
  • Инструмент для снятия оболочки кабеля Ethernet
  • Микрофрезы заподлицо

  Заглушки для полевых клемм

  • Параллельные обжимные клещи или плоскогубцы для шлицевых соединений
  • Инструмент для снятия оболочки кабеля Ethernet
  • Микрофрезы заподлицо

  Модульные вилки 8P8C RJ45

  • Обжимной инструмент RJ45
  • Инструмент для снятия оболочки кабеля Ethernet
  • Микрофрезы заподлицо
  • Малый металлический стержень для дюбеля (стержень отвертки)
  • Перчатки
  • Ботинки для снятия натяжения

  Основные инструменты, необходимые для прокладки кабеля Ethernet через кабелепровод

  • Большие плоскогубцы
  • Универсальная отвертка
  • Шнур
  • Рыбная лента
  • Кабельная смазка
  • Вертлюги и кабельные зажимы
  • Изолента
  • Рулетка
  • Держатель катушки с кабелем

  Основные инструменты, необходимые для прокладки кабеля Ethernet сквозь стены

  • Устройство для поиска стержней
  • Гибкие стержни накаливания
  • Шнур
  • Корабельное буровое долото
  • Длинное гибкое сверло
  • Универсальная отвертка
  • Электродрель
  • Изолента
  • Рулетка
  • Держатель катушки с кабелем

  Основные инструменты, необходимые для установки настенной розетки

  • Универсальная отвертка
  • Электродрель
  • Нож для гипсокартона
  • Искатель шпилек
  • Карандаш
  • Уровень
  • Рулетка

  Тестирование

  • Кабельный тестер [см. Тестирование 10-гигабитного Ethernet по медному проводу при ограниченном бюджете]

  Специальные инструменты, которые могут понадобиться

  • Сверло по бетону
  • Перфоратор
  • Измерительное колесо или лазерный дальномер (используется, чтобы избежать проблемы с кабелем на 1 дюйм, который вам не нужен)



  Шаги

  Наша «Академия кабельного телевидения» предлагает широкий спектр поучительных и обучающих тем, которые помогут вам на каждом этапе: планирование, подготовка, выполнение и устранение неполадок вашей кабельной сети Ethernet, независимо от того, это открытый или закрытый.

  Перед тем, как приступить к процессу, обязательно прочтите этот пост о 5 основных моментах, которые следует учитывать при прокладке Ethernet-кабеля. Мы также можем помочь вам определить лучший тип кабеля для вашего бюджета и целей сети дальнего радиуса действия. Обратитесь, если вам нужна помощь в выборе типа кабеля.

  Мы также хотели бы услышать от вас вопросы, которые могут у вас возникнуть, или о том, что вы делаете, чтобы облегчить работу.
