Схема датчика движения для освещения: Датчик движения для включения света схема подключения. Датчик движения для включения света – устройство, принцип работы, схемы подключения. Возможности использования датчиков движения

Датчик движения для включения света: устройство, виды, схемы подключения

В современном мире человек стремится автоматизировать любые процессы, включая свои повседневные действия. Именно поэтому в быту все чаще устанавливают датчик движения для включения света. Как он устроен и что необходимо знать для выбора конкретной модели, мы рассмотрим в данной статье.

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.

Рис. 1. Устройство датчика движения

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

• пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
• полевого транзистора T1, выступающего в роли электронного ключа;
• шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

• Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.

Рис. 2. Инфракрасный датчик

Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.

Рис. 3. Ультразвуковой датчик

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.

Рис. 4. Микроволновой датчик

• Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
• Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой.  Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными  техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.

Рис. 5. Угол обзора

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п. 3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

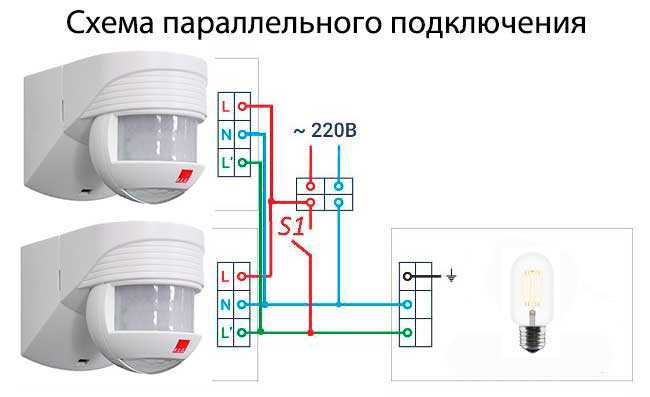

Рис. 9. Схема с двумя датчиками движения

Место установки

В зависимости от места установки все датчики движения можно разделить на:

• настенные;
• потолочные;
• угловые;
• универсальные.

Последний вариант можно смонтировать на любой объект – стену, потолочные элементы, столбы и консоли. Такое разнообразие им обеспечивает специальный кронштейн, идущий в комплекте к устройству.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

• рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
• угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
• в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
• перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.

Рис. 10. Регулировка датчика движения

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.

Рис. 11. Регулировка угла наклона

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

выбор места и подключение устройства для освещения, регулировка и настройка света

Используя схему, датчик движения для освещения сделать несложно. Такое устройство помогает экономить электроэнергию, создает в квартире комфорт и удобство. Перед тем как приступать к подключению, стоит определиться с местом установки и с другими тонкостями электромонтажных работ.

• Выбор места
• Рекомендации по подключению
• Электромонтаж устройства
• Проверка и регулировка

Выбор места

Если планируется устанавливать потолочные датчики, которые имеют широкий круговой обзор, то рекомендовано располагать их в центральной части комнаты или в ее самой высокой точке. Больше вариантов размещения имеют устройства, предназначенные для стен.

Типы приборов:

1. периметрические;
2. внутренние;
3. периферийные.

Для подключения лампочки в частном доме лучше всего подключить систему освещения, когда свет включается сначала в коридоре или на лестнице, а затем по мере передвижения подключаются и остальные источники света. Для этого можно воспользоваться самой простой схемой, которая состоит из двух устройств. Одно устанавливается внизу, а второе — наверху.

Для оборудования технического помещения, например, гаража или кладовки, специалисты рекомендуют производить подключение датчика движения для освещения с выключателем, который должен располагаться недалеко от входной двери. В таком случае устройство будет срабатывать на открытие. А уже после можно будет переключить временный свет на обычный. Кроме этого, можно организовать осветительную систему таким образом, что вначале помещение будет освещать дежурная лампа, а основная будет работать от выключателя.

Наружные датчики, предназначенные для освещения двора, чаще всего подключают к каждому отдельному источнику света. Лучше всего подбирать устройства с анализатором наружной яркости. Современный рынок предлагает большое количество осветительных уличных приборов, которые совмещают в себе солнечные панели и датчики движения. Такие устройства зачастую работают не от электрической сети, а от аккумуляторов или батареек. Для экономии электроэнергии также применяют фотореле для обеспечения освещения на улице.

Рекомендации по подключению

Каждое устройство помещено в хрупкий пластиковый корпус, поэтому с ним необходимо обращаться с особой аккуратностью, в особенности с линзой Френеля — самой главной деталью оптической системы.

Если ее монтируют в уличные светильники, то нужно следить, чтобы прибор не находился под прямыми солнечными лучами и был защищен от осадков в виде снега и дождя. В крайнем случае можно оборудовать специальные защитные козырьки.

Кроме этого, в ветреную погоду датчики могут срабатывать на ветки деревьев, если они находятся вблизи, поэтому стоит располагать подальше от растительности. Не рекомендовано подключать приборы рядом с отопительными установками.

Некоторым устройствам не подходят светильники люминесцентного и светодиодного типа, поэтому, приобретая товар, стоит проконсультироваться со специалистом об этой особенности. А вот с обычными лампами таких проблем не случается. Во время рабочего процесса необходимо соблюдать правила безопасности. Обязательно отключить питающие кабеля на щитке или вывернуть пробки-предохранители.

Электромонтаж устройства

Перед тем как приступить к электромонтажу, требуется выбрать правильное место, которое обеспечит наилучший угол обзора в вертикальном и горизонтальном направлении с максимальной зоной обхвата. Дело в том, что многие разновидности инфракрасных датчиков имеют мертвую зону. Ее месторасположение необходимо учесть, выбирая высоту и угол наклона при подключении.

Если прибор находится в неподвижном корпусе, а регулировка датчика движения для включения света отсутствует, стоит изучить инструкцию, где прописано, каким образом его требуется устанавливать.

Зачастую в таких устройствах вмонтирована клемма, требующая подсоединения заземления. Произвести это действие можно двумя способами:

1. подключить не через проводку осветительной сети, а сделать перекоммутацию в распределительном коробе;
2. проложить отдельный кабель от розетки.

Закреплять устройство нужно достаточно крепко, но с допуском последующей ориентации в пространстве. Непосредственно перед подключением нужно снять заднюю крышку и ознакомиться со схемой. Подобным датчикам требуется и фазный, и нулевой кабель.

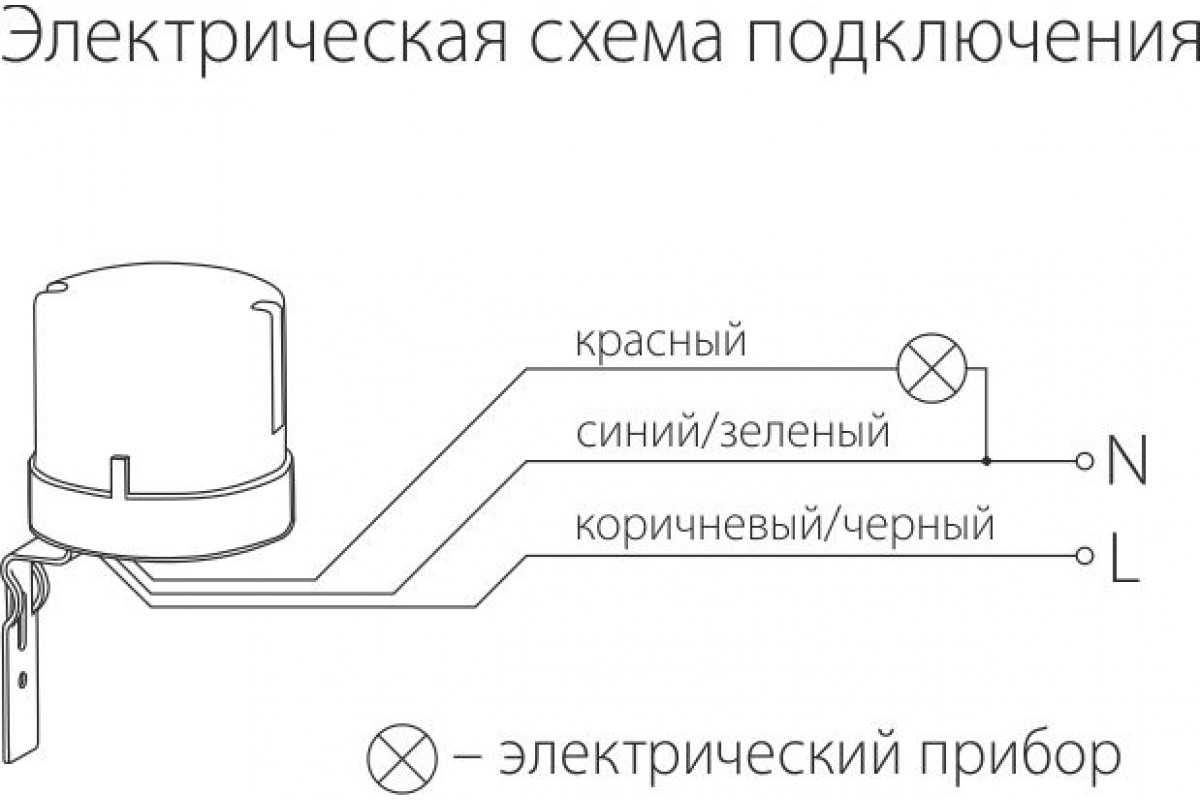

Внутри прибора расположена клеммная колодка, на которой обозначены контакты:

1. L — фазный кабель черного или коричневого цвета;
2. N — нулевой провод синего цвета;
3. A — возврат фазы на лампочку (красный).

Если имеется желто-зеленый провод, то он обозначает защитное заземление. Само подключение производят между кабелем А и N, а вот питание подается на L и N, при этом необходимо соблюдать фазность.

Проверка и регулировка

Проверить работоспособность датчика движения можно через подключение к временной схеме еще до того, как устройство установлено на постоянное место. Особенно если конструкция не оборудована регулятором. В случае если установка не срабатывает, то причина может крыться в неправильно произведенном монтаже. Более сложные модели также необходимо проверять на исправность. Делается это следующим образом: после подсоединения к электрической сети необходимо установить регулятор освещенности на максимум, а таймер, наоборот, на минимум.

Если в конструкцию входит индикаторный светодиод, то каких-либо особенных манипуляций производить не стоит. Рабочий прибор включится при движении моментально. Если же в качестве коммутатора выступает электромагнитное реле, то специфические щелкающие звуки также засвидетельствует о его исправности.

После проверки на работоспособность необходимо заняться регулировкой датчика движения для освещения. В каждом отдельном помещении и комнате требуется установить индивидуальные параметры. Чаще всего первая настройка является временной, и впоследствии жильцы определяют оптимальные значения.

Таймер обычно выставляют в пределах от одной минуты до десяти. А вот порог светочувствительности можно отрегулировать только на тех устройствах, которые оборудованы специальным датчиком. Именно он способен определить яркость дневного света, после чего прибор отключается от электрической сети. Самая сложная настройка у чувствительного сенсора, так как датчик должен реагировать именно на человека, а не на домашних питомцев. Стоит учитывать, что если изменяется угол обзора, то необходимо производить повторную подстройку чувствительности.

5 Простые схемы детектора движения с использованием PIR

Датчик движения PIR — это устройство, которое улавливает инфракрасное излучение движущегося человеческого тела и включает звуковой сигнал тревоги.

В посте обсуждаются 5 простых схем детектора движения с использованием операционного усилителя и транзистора. Мы также обсудим детали разводки стандартного пассивного инфракрасного (PIR) датчика RE200B.

Мы будем учиться:

1. Как использовать датчик PIR для обнаружения инфракрасного излучения человеческого тела.
2. Как использовать ИК-модуль в качестве цепи охранной сигнализации
3. Как использовать ИК-модуль для включения света при обнаружении присутствия человека.
4. Как применять PIR для обнаружения объекта в промышленных условиях

В первой схеме используется операционный усилитель, а во второй схеме используется один транзистор и реле для обнаружения ИК-излучения движущегося человеческого тела и активации релейная сигнализация.

Что такое PIR

PIR — это аббревиатура от Passive Infra Red. Термин «пассивный» указывает на то, что датчик не принимает активного участия в процессе, то есть он сам не излучает упомянутые инфракрасные сигналы, а пассивно обнаруживает инфракрасное излучение, исходящее от теплокровного животного поблизости.

Обнаруженное излучение преобразуется в электрический заряд, пропорциональный обнаруженному уровню излучения. Затем этот заряд дополнительно усиливается встроенным полевым транзистором и подается на выходной контакт устройства, который становится применимым к внешней цепи для дальнейшего усиления и запуска ступеней сигнализации.

Детали разводки ИК-датчика

На изображении показана типичная схема разводки ИК-датчика. Разобраться в распиновке довольно просто и можно легко собрать их в рабочую схему с помощью следующих пунктов:

Как показано на следующей диаграмме, контакт № 3 датчика должен быть подключен к земле или к отрицательной шине питания.

Контакт № 1, который соответствует «сливной» клемме устройства, должен быть подключен к положительному источнику питания, который в идеале должен быть 5 В постоянного тока.

И контакт № 2, который соответствует «источнику» датчика, должен быть подключен к земле через резистор 47K или 100K. Этот контакт также становится выходным контактом устройства, и обнаруженный инфракрасный сигнал переносится на усилитель с контакта № 2 датчика.

1) Схема ИК-детектора движения человека с использованием операционного усилителя

В предыдущем разделе мы изучили техническое описание и распиновку стандартного ИК-датчика, теперь давайте продолжим и изучим простое приложение для того же самого:

Первая ИК-схема Диаграмма для обнаружения движущихся людей показана выше. Здесь можно увидеть практическую реализацию объясненных деталей распиновки.

В присутствии инфракрасного излучения человека датчик улавливает излучение и мгновенно преобразует его в мельчайшие электрические импульсы, достаточные для запуска транзистора в проводимость, вызывая разрядку его коллектора.

IC 741 настроен как компаратор, где его контакт № 3 назначен в качестве опорного входа, а контакт № 2 — в качестве входного сигнала.

В тот момент, когда коллектор транзистора становится низким, потенциал на выводе № 2 микросхемы 741 становится ниже, чем потенциал на выводе № 3. Это мгновенно делает выход IC высоким, запуская каскад драйвера реле, состоящий из другого транзистора BC547 и реле.

Реле срабатывает и включает подключенное устройство сигнализации.

Конденсатор 100 мкФ/25 В гарантирует, что реле остается включенным даже после отключения ИК-датчика, возможно, из-за выхода источника излучения.

Описанное выше ИК-устройство на самом деле представляет собой основной датчик, который может быть чрезвычайно чувствительным и трудным для оптимизации. Чтобы стабилизировать свою чувствительность, датчик следует соответствующим образом заключить в крышку линзы Френеля, это дополнительно увеличит радиальный диапазон обнаружения.

Если вы не уверены в использовании незакрытого ИК-датчика, вы можете просто купить готовый ИК-модуль с линзой и другими улучшениями, как описано ниже.

2) ПИК-детектор движения и цепь охранной сигнализации

Приведенную ниже схему ПИК-датчика движения можно легко построить, используя следующую базовую настройку, и применить ее в качестве цепи противоугонной сигнализации .

Как показано на рисунке, для PIR требуется только один резистор 1K, транзистор и реле для внешней настройки. Сирену можно построить дома или купить готовую.

Источник питания 12 В может быть от любой обычной схемы SMP 12 В 1 А.

Демонстрационное видео

3) Детектор присутствия человека с использованием двух ИК-модулей

Описанная выше схема ИК-детектора движения может быть также построена с использованием 2-х параллельно подключенных ИК-датчиков для обнаружения присутствия человека на 360 градусов.

Эта идея была успешно опробована г-ном В.

Над одним из дверных проемов было установлено устройство для автоматического освещения прохода при обнаружении ИК-датчиками приближения человека.

Следующая удивительная принципиальная схема и изображения протестированного прототипа предоставлены Mr. V.

Давайте посмотрим на них.

Как увеличить дальность действия ИК-датчика

Следующая информация была отправлена ​​г-ном В. Надеюсь, что это поможет пользователям настроить дальность действия ИК-датчика на максимальную мощность.

Просто немного информации, я играл с потенциометром чувствительности PIR и на практике понял, что если вы повернете регулятор по часовой стрелке, чувствительность и диапазон увеличатся, в отличие от того, что указано в описании продукта, там написано повернуть против часовой стрелки для максимальная чувствительность. Я пробовал его постепенно в разных положениях, и, повернув его примерно в положение «3 часа» по часовой стрелке, я получил диапазон около 16 футов. Я не пошел макс.
Однако ИК-датчик не должен находиться в местах с очень ярким освещением, так как он становится нестабильным, его следует ограждать или затенять от яркого света.
Надеюсь, это было полезно, я проверил 5 штук и все ответили одинаково, раньше я был очень разочарован Range, теперь я счастлив. Таймер хороший, держит установленное время.

4) Еще одна простая схема сигнализации на основе PIR

Четвертая идея ниже объясняет простую схему сигнализации детектора движения PIR , которую можно использовать для включения освещения или сигнала тревоги только в присутствии человека или нарушителя.

Как это работает

Вот простая схема, которая активирует релейную сигнализацию при обнаружении живого существа (человека) датчиком PIR. Здесь PIR означает пассивный инфракрасный датчик. Он не излучает инфракрасное излучение для обнаружения присутствия живых существ, но, с другой стороны, обнаруживает испускаемое ими инфракрасное излучение.

В этой схеме используется микросхема HC-SR501, которая является сердцем схемы. Первоначально, когда датчик обнаруживает движущийся объект, он выдает небольшое напряжение сигнала (обычно 3,3 вольта), которое подается на базу транзистора BC547 через резистор управления током, и, следовательно, его выход становится высоким, и он включает реле. .

Ниже представлена ​​более подробная схема:

Проводка реле

Это реле можно настроить для использования с электрической лампочкой или лампой, ночником или чем-то еще, что работает от сети 220 В переменного тока.

Эта схема в основном используется в саду, поэтому ночью, когда мы идем на прогулку в саду, схема автоматически включает свет, и он остается включенным, пока мы не окажемся рядом с датчиком, и выключается, когда мы уйти от этого места и, следовательно, сократить расходы на электроэнергию.

Вот вид датчика сзади HC-SR501…

HC-SR501 Выводы

Пассивный датчик Вид спереди:

Датчик состоит из двух предустановленных резисторов, которые можно использовать для управления временем задержки и диапазоном чувствительности.

Потенциометр задержки можно настроить, чтобы определить время, в течение которого свет остается включенным.

Датчик при покупке поставляется с режимом по умолчанию «H», что означает, что схема включает свет, когда кто-то перемещается в пределах зоны, и он остается включенным в течение заданного времени и по истечении заданного времени, если датчик все еще может обнаружения движения, он не выключает свет при отсутствии движущейся цели, он выключает свет.

Технические характеристики датчика HC-SR501

1. Диапазон рабочего напряжения: от 4,5 до 12 В постоянного тока.
2. Потребляемый ток: <60 мкА
3. Выходное напряжение: 3,3 В TTL
4. Расстояние обнаружения: от 3 до 7 метров (можно настроить)
5. Время задержки: от 5 до 200 секунд (можно настроить)

Один из недостатки Датчики PIR заключаются в том, что их выходной сигнал становится высоким, даже когда крыса, собака или какое-либо другое животное движутся перед ним, и он без необходимости включает свет.

В холодных странах дальность действия датчика увеличивается. Из-за низкой температуры инфракрасное излучение, испускаемое людьми, распространяется на большие расстояния и, следовательно, вызывает ненужное переключение света.

При установке на заднем дворе существует вероятность включения света при прохождении автомобиля, так как излучение горячего двигателя автомобиля обманывает датчик.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ:

• D1, D2 — 1N4007,
• C1- 1000 мкФ, 25 В,
• Q1 — BC547,
• R1 — 10K,
• R2 — 1K,
• L1 — Светодиод (зеленый)
• RY1 — Реле 12В
• T1 — Трансформатор 0-12В.

После завершения построения схемы поместите ее в подходящий корпус, а для датчика используйте отдельный корпус и подключите датчик к цепи с помощью длинных проводов, чтобы вы могли разместить датчик в любом месте, например, в саду или схема будет внутри, чтобы схема была защищена от непогоды.

И не забудьте использовать отдельную плату для реле.

Кроме того, не забудьте использовать подходящее реле с правильными значениями тока и напряжения. Вы можете использовать клеммную колодку, которая подключается к переключающим контактам реле, и расположить ее, как показано на рисунке, чтобы можно было легко заменить электрическое устройство, подключенное к контактам реле.

Использование этих датчиков значительно экономит электроэнергию. Это также может уменьшить ваши счета за электроэнергию!

«ПОЖАЛУЙСТА, СОХРАНИТЕ ЭЛЕКТРОПИТАНИЕ НА СЛЕДУЮЩИЙ ЧАС!»

Если описанная выше конструкция движущегося инфракрасного извещателя предназначена для использования с сигнализацией и лампой таким образом, что обе нагрузки работают ночью, а сигнализация только днем, то схема может быть изменена следующим образом. Идею предложил г-н Манджунат

5) Промышленное применение

На 5-й принципиальной схеме ниже показана схема промышленного датчика движения, использующая пару LDR, ИС и несколько других пассивных компонентов. Схема определяет движение цилиндра, зажигая соответствующие светодиоды для необходимого обнаружения. Идею предложил Mr.Hasnain.

Технические характеристики

Я отправил вам запрос в учетной записи Google, я не уверен, получили ли вы мои сообщения или нет, поэтому я снова отправляю вам свою проблему, пожалуйста, помогите мне, я буду вам очень благодарен, надеюсь вы поймете мою проблему и решите ее…

, сэр, это связано с датчиками движения, и я ничего не знаю о датчиках, тип которых я должен использовать. Проблема: есть два уровня (уровень означает высоту), уровень A и уровень B. высота A > высота B. Я хочу использовать датчики на этих уровнях, поэтому с этого момента я буду говорить датчик A и датчик B. вверх и т. д. Сначала он будет двигаться сверху вниз и окажется перед датчиком А.

(в это время КРАСНЫЙ свет должен загореться, а ЗЕЛЕНЫЙ погаснуть) и движущийся вниз цилиндр окажется перед датчиком B.

(это не должно иметь значения, т. ЗЕЛЕНЫЙ должен оставаться ВЫКЛ ).

затем цилиндр начнет двигаться вверх, сначала от датчика B.

(в это время КРАСНЫЙ должен погаснуть, а ЗЕЛЕНЫЙ включиться), затем двигаясь вверх цилиндр отойдет от датчика A,

(это не должно иметь значения. т. е. КРАСНЫЙ должен оставаться выключенным, а ЗЕЛЕНЫЙ должен оставаться включенным). Затем снова повторите.

The Circuit Des ign

Предлагаемая идея довольно проста и может быть понята со следующими пунктами:

9000 2 При включении питания микросхема сбрасывается через конденсатор 0,1 мкФ. конденсатор, обеспечивающий загорание зеленого светодиода первым.

В этом положении датчики sensorA (LDR1) и sensorB (LDR2) могут получать свет от соответствующих лазерных лучей, сфокусированных на них. LDR1 включает транзистор BC547, в то время как LDR2 делает то же самое для BC557 и удерживает его включенным.

Благодаря вышеперечисленным действиям транзистор BC557 передает напряжение питания на контакт №14 микросхемы. Однако, поскольку LDR1 и BC547 также проводят, этот потенциал заземляется, а общий потенциал на выводе № 14 остается на низком логическом уровне или на нуле.

Теперь, когда цилиндр опускается и приближается к LDR1, он блокирует луч, увеличивая сопротивление LDR1, отключая BC547.

Это позволяет напряжению от BC557 попасть на контакт № 14, создавая прямую последовательность на выходе IC, что приводит к включению красного светодиода и выключению зеленого светодиода.

Цилиндр продолжает движение вниз и приближается к LDR2, блокируя его луч и снижая его сопротивление. Это останавливает транзистор от проводимости, так что потенциал на выводе № 14 ИС снова переключается обратно на ноль, однако это действие не действует. не влияет на ИС, так как она предназначена реагировать только на положительные импульсы.

Затем цилиндры возвращаются в исходное положение и начинают двигаться вверх, в ходе чего разблокируется луч LDR2, позволяя BC557 проводить ток, и снова положительный импульс от транзистора попадает на вывод № 14 микросхемы, что приводит к восстановлению предыдущего ситуация, то есть теперь загорается зеленый светодиод, а КРАСНЫЙ выключается. Когда цилиндр проходит мимо LDR1, BC547 также включается, но не производит никакого эффекта по тем же причинам, которые описаны выше.

Приведенный выше цикл обнаружения движения продолжает повторяться в ответ на указанное движение цилиндра.

Принципиальная схема

Охранная сигнализация PIR с эффектом задержки

При срабатывании PIR включается BC547, что, в свою очередь, побуждает TIP127 к включению. Однако из-за наличия конденсатора 220 мкФ напряжение базового эмиттера этого PNP-транзистора не может быстро достичь требуемых 0,7 В, и светодиод не загорается до тех пор, пока 220 мкФ полностью не зарядится.

Когда пассивный инфракрасный датчик выключен, 220 мкФ может быстро разрядиться через резистор 56 кОм, быстро переводя схему в режим ожидания. Диод 1N4148 гарантирует, что схема работает только как схема задержки включения PIR, а не как схема задержки отключения.

Выключатель света с датчиком движения с использованием CD4017 и ИК-датчика со схемой

В этом проекте 4017 я показал, как сделать выключатель света с датчиком движения, используя микросхему CD4017 IC и ИК-датчик приближения. Вы можете использовать эту схему освещения, активируемую движением, в качестве автоматического выключателя света в туалете. Я не использовал микроконтроллер или Arduino для этого проекта CD4017.

Свет включается, когда кто-либо входит в туалет

Когда кто-либо входит в туалет, ИК-датчик приближения улавливает движение и включает свет.

Свет выключается, когда кто-либо выходит из туалета

После этого, когда он или она выходит из туалета, ИК-датчик снова улавливает движение и выключает свет.

Здесь каждый раз, когда ИК-датчик обнаруживает любое движение, он отправляет тактовый импульс на микросхему CD4017. Затем 4017 меняет свое предыдущее состояние.

Цепь датчика движения 9 света0039

Вы можете легко собрать эту схему 4017, используя некоторые основные компоненты.

CD4017 Схема контактов

Как работает схема датчика движения

1. Светодиод ИК-излучателя постоянно излучает инфракрасное излучение. Когда какой-либо объект попадает в зону действия, некоторое количество инфракрасного излучения отражается от поверхности объекта, и это отраженное инфракрасное излучение может быть обнаружено светодиодом ИК-приемника.
2. LM358 сравнивает напряжение на светодиоде ИК-приемника с заданным значением. При обнаружении любого движения напряжение на ИК-приемнике превышает предопределенное значение, поэтому выходной контакт (контакт 1) LM358 становится высоким.
3. Вывод часов (вывод-14) микросхемы CD4017 подключен к выходному выводу LM358. Таким образом, при обнаружении любого движения микросхема 4017 получает тактовый импульс и изменяет текущее состояние контакта 2.
4. Вывод 2 CD4017 соединен с базой NPN-транзистора BC547, поэтому, когда вывод 2 становится высоким, транзистор включается.
5. При включении транзистора через катушку реле может протекать ток. Так включается и нагрузка, подключенная к реле.
6. Когда ИК-светодиоды обнаруживают какое-либо движение во второй раз, они отправляют следующий тактовый импульс на микросхему CD4017. Затем Pin-2 становится низким.
7. Если на Pin-2 становится низкий уровень, транзистор выключается, и, соответственно, нагрузка, подключенная к реле, также выключается.

Схема печатной платы переключателя датчика движения

Загрузите схему печатной платы, а затем распечатайте ее на странице формата A4.

Пожалуйста, проверьте размер печатной платы во время печати, он должен быть таким же, как указано в макете.

Необходимые компоненты для этого проекта 4017:

1) CD4017 IC
2) LM358 IC
3) BC547 Транзистор
4) Конденсатор 100 мкФ, 25 В
5) Конденсатор 1000 мкФ, 25 В
6) Резисторы 220 Ом, 0,25 Вт – 4 шт. 5 мм – 2 шт.
10) Пара ИК-светодиодов ( Детектор и излучатель)
11) Диод 1N4007
12) Реле SPDT 5 В
13) Разъемы и основание ИС

Учебное видео по освещению датчика движения

В обучающем видео я объяснил все шаги по изготовлению самодельной печатной платы для цепи освещения датчика движения. Для изготовления печатной платы я использовал акриловый лист.

Но вы также можете загрузить gerber-файл печатной платы для этого проекта и заказать печатную плату индивидуального дизайна на сайте PCBWay.com

Загрузить файл Gerber

О компании PCBWay и ее услугах

Вы можете заказать любую печатную плату индивидуального дизайна по адресу PCBWay по очень доступной цене. В PCBWay все платы проходят самые строгие испытания, кроме базовой визуальной проверки. Они используют различное испытательное и контрольное оборудование, такое как тестер с летающим зондом , рентгеновскую инспекционную машину, автоматизированную оптическую инспекционную машину (AOI) и т. д., чтобы убедиться, что качество конечного продукта хорошее.

PCBWay производит не только алюминиевые платы FR-4 и , но и передовые печатные платы, такие как Rogers, HDI, гибкие и жестко-гибкие платы по очень разумной цене.
Чтобы получить онлайн-страницу мгновенного расчета стоимости, посетите: pcbway.com/orderonline

PCBWay также предлагает услугу сборки . Программное обеспечение для онлайн-ценообразования может мгновенно рассчитать стоимость вашей услуги по сборке печатных плат путем приблизительного расчета. Их 9Цены на печатные платы 0007 очень разумны.
Примерная стоимость онлайн – pcbway.com/pcb-assembly

Вы также можете ознакомиться с различными проектами печатных плат в их сообществе с открытым исходным кодом pcbway.com/project/ .

Для получения более подробной информации посетите следующие статьи.
Почему PCBway
Возможности печатной платы
Высококачественная печатная плата

Этапы заказа печатной платы в компании PCBWay

Для заказа печатной платы первый визит PCBWay .com .

Затем введите следующие данные:

1. Плата Размер (длина и ширина) в мм и количество платы
2. Выберите маскирующий цвет для платы
3. Выберите страну и способ доставки
4. Нажмите кнопку «
   Сохранить в корзину »

Теперь нажмите « Add Gerber Files », чтобы загрузить Gerber-файл печатной платы.

Затем нажмите « Отправить заказ сейчас », чтобы разместить заказ.

После этого они просмотрят файл Gerber и соответственно подтвердят заказ.

Я пользовался их услугами для своих различных проектов по домашней автоматизации, я всегда получал печатные платы вовремя, и качество очень хорошее в этом ценовом диапазоне.

Как сделать самодельную печатную плату для этого проекта 4017

Этапы изготовления световой схемы датчика движения на печатной плате:

Шаг 1 : Распечатайте макет печатной платы и наклейте ее на акриловый лист

При печати проверяйте размеры печатной платы, указанные в топологии печатной платы. После загрузки макета печатной платы вы можете распечатать текстовый файл (.docx) на странице формата A4 (пожалуйста, обратитесь к обучающему видео).

Шаг 2: Просверлите отверстия для компонентов на печатной плате

Теперь просверлите отверстия на печатной плате для компонентов в соответствии с компоновкой печатной платы. Здесь я использовал двигатель постоянного тока 555 для сверления отверстий. Также для сверления можно использовать ручную дрель.

Шаг 3: Разместите и соедините все компоненты, как показано на схеме печатной платы. Здесь я использовал дополнительные выводы компонентов для соединения этих компонентов.

После этого я спаял все компоненты согласно схеме.

Теперь наша плата выключателя света с датчиком движения готова.

Проверка переключателя датчика движения

Теперь подключите питание 5 В постоянного тока и лампочку переменного тока в соответствии со схемой.

Соблюдайте меры безопасности при работе с напряжением 110В \ 220В переменного тока.

Для проверки схемы проведите рукой перед ИК-светодиодами, лампочка будет включаться или выключаться при обнаружении любого движения.

Пожалуйста, поделитесь своим мнением об этом мини-проекте, а также дайте мне знать, если у вас возникнут вопросы.

Вы также можете  подписаться  на нашу рассылку новостей  , чтобы получать по электронной почте больше таких полезных проектов в области электроники.

Надеюсь, вам понравился этот проект по электронике. Спасибо за ваше время.
