Схема электрического щитка в квартире: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Подробная схема электрического щита в квартире

Для грамотной сборки распределительно-учетного щита требуется большой объём профессиональных знаний, поэтому самодеятельность тут неуместна.

Что требуется для сборки электрощитка в квартире?

Чтобы собрать полноценный электрощиток в квартире, потребуются:

Проект электрической проводки.
Подходящее место для крепления щитка.
Схема сборки электрощитка в квартире.
Выбор подходящего корпуса.
Подбор оптимальных комплектующих.
Правильный монтаж.
Грамотное подключение к электрической сети.

Чтобы оборудование работало безопасно, отклонение от схемы электрощита в квартире и ошибки при монтаже недопустимы. Иначе под угрозой окажется вся бытовая техника, да и само жильё.

Как выбрать место установки?

Выбор места монтажа – это первый этап оснащения помещения распределительным электрощитом. Самая удобная точка – это в прихожей, рядом со входной дверью Такое положение сводит длину входящего питающего кабеля к минимуму.

По высоте наиболее удобный вариант размещения корпуса с любой схемой электрощитка в квартире – на уровне глаз человека среднего роста, примерно 170 см от пола. Так удобно смотреть на показания счётчика и отключать при необходимости автоматы и другое электротехническое оборудование.

Так как современные счётчики обычно спрятаны в корпусе, защищённом от постороннего проникновения, то нет никакой необходимости размещать их под потолком, как в старину. Современные электрощитки с прочным корпусом закрываются на замок. И если не бросать ключи где попало, то дети туда не влезут.

Если речь идёт о коттедже или частном доме, то следует учитывать способ подведения питающего кабеля к дому: он идёт под землёй или это воздушная линия. Для разных вариантов подводки могут разрабатываться разные схемы щитка в квартире.

Примеры схем электрических щитков в квартирах

При электромонтажных работах схема электрощита в квартире используется не всегда. Однако для работы с проводкой и распределительным щитом в квартире без схемы потребуется мастер с большим стажем выполнения таких работ. У профессионалов, занимающихся этим постоянно (собирающих сотни щитков за год) схема электрического щита в квартире находится в голове. Щитки в любом случае собираются по схеме, просто иногда её нет на бумаге. Но если у вас есть распечатка схемы щитка в квартире, то будет полезно узнать, что за значки там нарисованы.

Разновидности схем и указатели на них

На схемах электрощитков указываются все их комплектующие, первый из которых – это вводный автомат, а последние – линейные выключатели. При этом все элементы схемы обозначаются символически и обязательно прописываются словами с указанием класса защиты и номинала.

Схема электрощитка в квартире должна бережно храниться, так как при добавлении новых модулей или замене износившихся по этой бумаге можно точно узнать, что Вам требуется. Далее рассмотрим, какие бывают варианты схем электрощитка.

Для старого жилья без заземлённой проводки

Реконструированные старинные здания и дома, построенные при Советском Союзе, не имеют заземления электропроводки. Поэтому на соответствующий щиток в квартире схема не содержит заземляющие РЕ –шины. Самый элементарный комплект электрощитка для однокомнатной квартиры включает:

Корпус с монтажными дин-рейками.

32-амперный вводный автомат с двумя полюсами.
Электросчётчик.
УЗО 2р 40А/30мА.
Три автомата по 16 ампер однополюсных, по одному на контур освещения, контур розеток, стиральную машину.
Рен-шина нулевая.

Внимание! Для обеспечения безопасности проводки в подобных схемах на рен-шине разделены защитный проводник в кабеле и рабочий 0, даже когда нет контура заземления. Чтобы защитить сеть от перенапряжения в случае подгорания нуля в ветхой проводке, такая схема щитка в квартире должна быть дополнена реле контроля напряжения. В случае касания фазы и нуля при пробое изоляции устройство разрывает цепь, спасая бытовую технику от поломки, а жильё от пожара.

В случае 2-3-комнатных квартир подобная схема расширяется за счёт дополнительных линейных автоматов. Также на каждую линию, обслуживающую крупную бытовую технику (типа посудомоечной машины) устанавливают двухполюсные УЗО для защиты людей от поражения электрическим током, номинал устройств: 16-25 А/10 МА. Такое дополнение схемы обеспечивает достаточную безопасность эксплуатации электропроводки (для людей) при отсутствии заземляющего провода.

Схема щитка для жилья с заземлением и УЗО

В домах-новостройках, а также в случаях установки контуров заземления, меняется и схема электрощитка. Для 1-комнатной квартиры, оборудованной электрической плитой, в распределительном щитке будут использованы:

Два ряда дин-реек.
Один вводный автомат на 40 ампер 2-полюсный.
1-фазный электросчётчик.
УЗО 2Р.
3 16А автомата однополюсных.
1 25А автомат для электроплиты.
Шина нулевая.
Шина заземляющая.
Шина гребёнка для автоматов.

Если в квартире много комнат и мощной бытовой техники, требуется включить в схему дополнительные УЗО 16-25А/10 мА на 2 полюса.

Они мгновенно реагируют на малые утечки тока и защищают людей от электрического поражения. Особенно такого дополнения требуют стиральные машинки, так как у них проблематичная внутренняя проводка. Людям со слабым сердцем и детям особенно опасно прикасаться к такой бытовой технике мокрыми руками.

Схема распределительного щита для жилья с трёхфазными сетями электропитания

В новостройках всё чаще в квартиры подводят 3-фазное электричество с напряжением в 380 В. Для электрощитов в таких домах используются гораздо более сложные схемы электрического щита в квартире с включением как однофазных, так и трёхфазных устройств. Обычно счётчик и трехполюсный автомат на вводе (возможно с рубильником) выносятся отдельно на площадку в подъезд.

Подобные сборки можно использовать и в коттеджах, но там обязательна установка общего для дома УЗО против пожаров. Для квартир это устройство ставить не обязательно, если УЗО стоят на отдельных линиях.

Схема 3-фазного щитка включает:

Корпус с несколькими дин-рейками.
Вводный автомат 63 А трех-полюсный.
Счётчик 3-фазный.
УЗО 2-полюсное 40А и 30мА.
Набор 1-полюсных линейных автоматов номиналами на 16, 25, 40 ампер. Для кухонных розеток и гидромассажной ванны дополнительно ставятся двухполюсные дифференцированные автоматы на 16 и 25 А, которые можно заменить аналогичным автоматом в паре с УЗО.
Защитная шина.
Нулевая шина.

Шины-гребёнки.

Такая схема может быть дополнена отдельным УЗО для электроплиты 2P 25 А/ 30 миллиампер.

Разработка схемы электрощита в квартире и его монтаж – это работа для профессионального электрика. Но, имея на щиток в квартире распечатанную схему, разбираясь в ней, Вы всегда сможете сами проконтролировать качество его работы. Одно это стоит того, чтобы в ней разобраться.

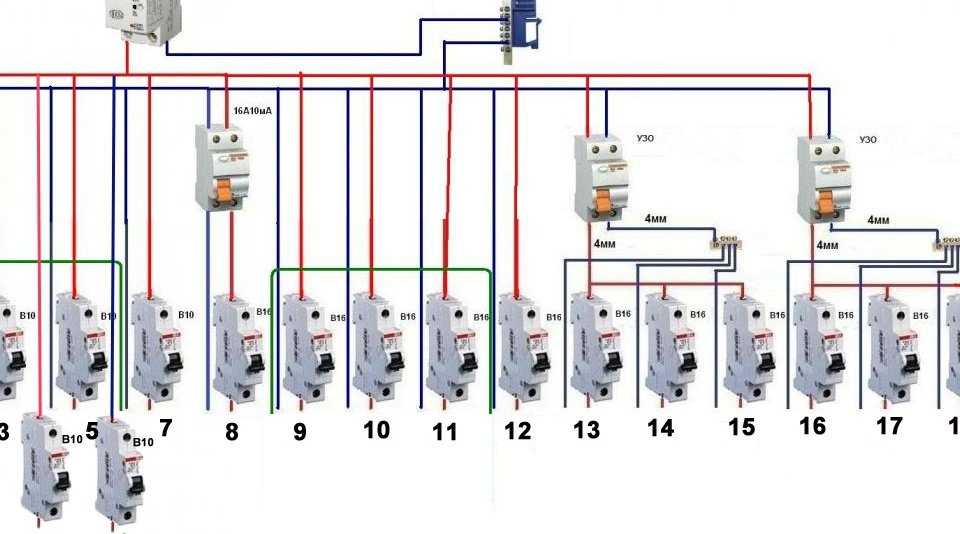

Наглядная схема электрощита квартиры с реле напряжения

Наглядные электрические схемы

: Наглядные схемы электропроводки

Схема электрощита квартиры с реле напряжения

Здравствуйте!В разделе «Наглядные схемы электропроводки» очередная схема. Это квартирный электрощит с реле напряжения. Схема сделана очень подробно. С обозначением номиналов всех автоматов защиты и сечений электрических кабелей.

Электропитание квартиры организовано с разбиением на отдельные группы (силовые цепи) для разнотипных энерго потребителей квартиры.

Примечание: Эта наглядная схема вполне подойдет для организации электропитания небольшого частного дома.

Я в этой схеме не вижу явных ошибок ни в сечении кабелей, ни в номиналах защитных устройств (автоматов защиты и устройство защитного отключения). Есть только одно примечание:

Марка кабеля для электропроводки выбрана ПВС. Это круглый, гибкий кабель с двойной изоляцией и многопроволочными токопроводящими жилами. При применении кабеля этой марки придется лудить подключаемые концы кабеля. Это не всегда удобно или даже невозможно. Разумно заменить кабель ПВС на электрический кабель марок ВВГ или NYM(НЮМ).

А в остальном все разумно.

И еще одно о реле напряжения

Реле напряжения это реле контроля напряжения в сети. Работает реле по принципу контролируемого отсекателя. Пользователь задает рабочее напряжение сети. При выходе напряжения за установленные границы реле отключает электропитание. При восстановлении напряжения реле замыкается и напряжение восстанавливается.

Эта же схема в новом окне.

©Elesant.ru

Другие электропроекты и электро схемы:

мая 2012
- Схема электропроводки в квартире
июня 2012
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Электропроект большой квартиры,№1.Посмотреть и скачать
октября 2012
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Схемы освещения 3-х этажей трехэтажного частного дома
- Схема электропроводки этажа частного дома
- Схема электропроводки стандартной двухкомнатной квартиры
- Схема электропроводки однокомнатной квартиры
- Схема электропроводки круглой квартиры
- Схема размещения электрического оборудования в интерьере большой квартиры
- Схема освещения этажа частного дома
- Схема освещения 3-х комнатной квартиры с кухней
- Общая схема электропроводки четырех комнатной квартиры с кухней
- Новые схемы электропроводки
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
ноября 2012
- Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Наглядная схема электрощита квартиры с реле напряжения
- Наглядная схема электропроводки стандартной квартиры
- Наглядная схема электропитания квартиры с заземлением
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема принципа работы устройства УЗО в системе TN-S

Статьи по теме

Расчет сечения кабеля, автоматов защиты

Как выбрать коллектор для водопровода квартиры и дома

Электропроект частного двухэтажного дома, #1(36 листов).

PDF…

Наглядная схема электропроводки стандартной квартиры

Организация электромонтажных работ в квартире

Электрические подстанции: схемы соединений ПС

Принцип защиты и функции УЗО

26 Правил электроснабжения и электропроводки деревянного дом…

Joomla SEF URLs by Artio

Свежие статьи

Коммуникации дома из газобетона

02 марта 2023

Канализационные трубы из полипропилена 17 февраля 2023

Где купить запчасти для стиральных машин 08 февраля 2023

Купить листы цементно-стружечные 20 мм по цене производителя в Торговом Доме AlexStroy 07 февраля 2023

Крепкий фундамент: используем буронабивные сваи 07 февраля 2023

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы.

Какие? Зачем? Где? 13 сентября 2021

Проводка в квартире

Комплектация распределительного щитка, автоматы защиты, клеммы подключения
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Ремонт старой электропроводки
Установка электрощита навесного, крепление щита, автоматов, проводов
Групповые линии освещения: общие норма и правила
Электромонтажные работы в квартире. Квартирный щиток
Осветительные сети промышленных предприятий

Проводка в доме

Монтаж глубинного заземлителя. Инструкция
Повторное заземление линий электропередачи
ВРУ. Вводно-распределительное устройство дома
Подключение СИП от магистрали до дома
Базовые нормативы электромонтажных работ
Вводное устройство. ВУ в частный дом
Ввод кабеля из траншеи в дом

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Установка сборного бассейна на участке
Замена водопроводных труб
Соединение металопластиковых труб
Водопроводные трубы из сшитого полиэтилена
Эффективная изоляция трубопроводов пенополиуретаном
Какие смесители можно установить в ванной комнате?

Водоснабжение дома

Расчет поверхностного насоса: как рассчитать напор насоса поверхностного
Источники водоснабжения дома
Выбрать скважинный насос просто
Утепление наружного водопровода дома: материалы и способы утепления
Цена на бурение скважины под воду

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

схемы электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

Отличительные черты современной электропроводки
Зачем нужна электросхема?
Разделение электропроводки на группы (линии)
- Стационарные бытовые приборы
- Выделенная линия для кухни
- Одна или несколько групп освещения?
- Влажные помещения
Обзор электросхем жилых помещений
- Вариант №1: студия или студия
- Вариант №2: 2-х, 3-х комнатная квартира
Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабель-провод нужного сечения и с хорошей изоляцией.
Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарные бытовые приборы

Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

выбрать основные параметры электрической сети;
рассчитать нагрузку, подобрать кабель и УЗО;
выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

возможность установка после или во время ремонтных работ;
быстрая установка;
Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

к параметрам и условиям монтажа предъявляются не столь жесткие требования;
допуски на номинально допустимые токи увеличиваются;
внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

розетка лучше разделены на несколько групп – по количеству комнат;
систему освещения также необходимо разделить на помещения;
для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.

Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.

Выводы и полезное видео по теме

Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:

Профессиональные советы практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.

Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.

Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.

Схема электропроводки в трехкомнатной квартире панельного дома

Недавно мы рассматривали схему электропроводки в двухкомнатной квартире, теперь вашему вниманию будет предоставлен более сложный проект — для трехкомнатного жилья с лоджией. Сразу обращаю ваше внимание на то, что это всего лишь пример рисунка. На вашей расчетной схеме квартирной электропроводки вы можете изменить количество розеток с выключателями или изменить их расположение.

Итак, сначала приведем готовую схему электропроводки в трехкомнатной квартире, после чего немного поговорим о некоторых важных моментах, касающихся этого вопроса. Современный проект электропроводки помещений выглядит следующим образом:

Этот проект 3-х комнатного жилья может показаться вам немного непонятным, поэтому давайте рассмотрим некоторые основные моменты.

В каждой комнате должна быть своя распределительная коробка, из которой выводятся провода к выключателю, светильнику и розеткам. В целях электробезопасности распределительную коробку санузла следует выносить в коридор.
Три розетки на кухне должны быть установлены над столешницей для подключения микроволновой печи, чайника и любого другого кухонного прибора (мультиварки, тостера или блендера). Еще одна противоположность – подключить холодильник к электросети. В собственной схеме электропроводки в трехкомнатной квартире можно спроектировать больше розеток, если, например, нужно подключить вытяжку, варочную панель или посудомоечную машину.
Электричество на лоджию не выведено, так как не каждому хозяину это нужно. Если вам нужно вывести свет на балкон, проведите кабель от распределительной коробки спальни, которая находится в соседней комнате.
Так как высота установки розеток в хрущевке не нормируется ГОСТами и правилами ПУЭ, то в своей схеме вы можете размещать их как угодно, главное, чтобы это было удобно и безопасно. Подробнее о размещении розеток в квартире читайте в статье: https://my. electricianexp.com/ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Чертеж рекомендуем создавать на ксерокопии плана трехкомнатной квартиры панельного или кирпичного дома. В этом документе все размеры помещений соблюдены по фактическим, что позволит без труда разметить стены при монтаже электропроводки.
Обязательно вывести несколько групп проводов для освещения и розеток от распределительного щитка. Например, одна группа освещения будет отвечать за свет в туалете, гостиной и кухне (на схеме левое крыло). Вторая группа будет обслуживать линию освещения в спальне, ванной и детской. Аналогично «разбиваем» нагрузку на отводную группу проводов. Такой вариант схемы электропроводки в трехкомнатной квартире позволит при ремонте электропроводки (например, замене выключателя света или люстры) оставить электричество в некоторых комнатах. О том, как разделить электропроводку на группы, читайте в статье: https://my.electricianexp.com/ru/kak-razdelit-elektroprovodku-na-gruppy. html.
Не забудьте указать на схеме точное расположение светильников на потолке. О том, как расположить потолочные светильники, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/pravila-razmeshheniya- svetilnikov-na-potolke.html.

Кроме того, при составлении схемы подключения важно правильно спроектировать распределительный щит и выбрать соответствующую защитную автоматику, которая будет в нем установлена. На видео ниже рассмотрен один из вариантов сборки щитка в трехкомнатной квартире:

Вот и все, что я хотел вам рассказать о том, как сделать электрическую схему проводки квартиры. Надеемся, что предоставленный типовой проект электропроводки в 3-х комнатной квартире панельного дома был вам полезен!

Читайте также:

Как сделать штробы для проводки
Обозначения в электрических схемах по ГОСТ

Опубликовано: 19.
