Схема монтажа радиаторов отопления: Существующие схемы радиаторного отопления. Плюсы и минусы каждой

схемы обвязки и монтаж батарей

Правильно выбрать схемы обвязки батарей, провести монтаж и подключение радиаторов отопления – необходимое условие для создания в доме комфортного микроклимата. При правильной обвязке теплоприборы будут работать корректно, с максимальной отдачей.

Содержание статьи

• Как добиться эффективной работы батарей
  • Способ расчета по площади
  • Как рассчитать по кубатуре
  • Зависимость отдачи тепла от типа монтажа и обвязки
• Схемы разводки батарей
  • Однотрубная система отопления
  • Двухтрубная теплосистема
• Схемы подключения радиаторов
• Обвязка в системе с естественной и принудительной циркуляцией
• Где и как расположить радиаторы в помещении

Как добиться эффективной работы батарей

Мощность отопительных приборов должна соответствовать параметрам комнаты. Рассчитать требуемое количество радиаторных секций можно по площади помещения и его объему. Приведенные расчеты подходят для климатической зоны не выше 60 градусов северной широты.

Способ расчета по площади

В средних широтах на 1кв.м площади требуется 100 Вт тепла. Например, чтобы согреть помещение размером в 20 кв.м, потребуется 20х100 = 2000 Вт.

Чтобы подсчитать требуемое количество секций радиатора, посмотрите в паспорте теплоприбора мощность одной секции и разделите общее необходимое количество тепла на этот показатель:

Например, для комнаты в 20 кв. м, в которой нужно установить радиаторы мощностью 185 Вт, расчет будет таким:

2000/185 = 11 секций. Когда будете проводить подсчеты, округляйте результат в большую сторону, чтобы иметь запас на случай сильных холодов.

Способ расчета по кубатуре

Этот метод учитывает высоту потолков, поэтому расчеты получаются точнее. Вначале вычислите объем комнаты, например, площадью 20 кв. м при высоте потолков 2,6 м.

Умножьте площадь на высоту: 20 х 2,6 = 52 куб.м – такой объем надо прогреть.

Необходимое количество тепла зависит от материала, из которого построен дом:

• панельный – 41 кВт;
• кирпичный – 34 кВт.

Теперь умножьте объем на количество тепла. Допустим, наша гипотетическая 20-метровая комната находится в кирпичном доме:

Общее количество тепла – 34х52 = 1768 Вт. Разделите этот показатель на мощность одной секции, которая, например, составляет 185 Вт. Получается 10 секций. Именно столько нам потребуется для обогрева.

Познакомьтесь с радиаторами теплоприбор

Смотреть видео

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

— на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

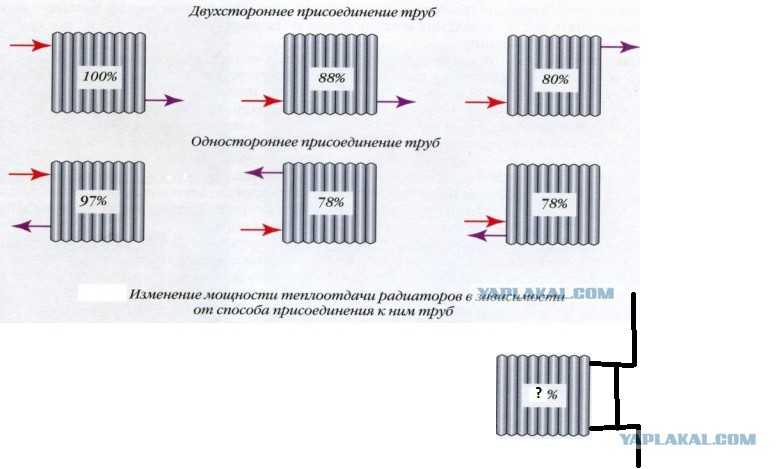

Зависимость отдачи тепла радиаторами от способа монтажа и обвязки

Рассчитанное количество тепла любые батареи (алюминиевые, биметаллические, стальные, чугунные и другие) дают не при всех вариантах обвязки. 100% ППД достигается только при диагональном креплении, когда горячий теплоноситель поступает сверху с одной стороны, а выходит с противоположной внизу. В остальных случаях к полученному результату нужно добавлять от 3 до 22%.

Например, для бокового подключения с нижней подачей тепла, при котором горячая вода поступает снизу, а остывшая уходит сверху, потребуется прибор на 22% мощнее. Делаем поправку. Если при расчетах требуемое количество секций было равно 10, в этом случае их понадобится больше

10 х1 22% »12,2, т.е. требуется 13 секций.

Тепловой прибор, установленный в нишу или за экран, тоже греет хуже, поэтому нужно сделать поправку на теплопотери в соответствии с инфографикой ниже. Например, при установке в нише к количеству секций нужно прибавить еще 7%. Если при предварительных расчетах получилось 10 секций, нужно купить более мощный теплоприбор из 11 секций.

Схемы разводки батарей

Существует два типа разводки батарей, каждая из которых имеет свои особенности:

1. Однотрубная, в которой входящий и выходящий патрубки отопителя присоединяются к одной и той же линии. Теплоноситель последовательно поступает в каждый радиатор и согревает его;
2. Двухтрубная – при такой обвязке один патрубок соединяют с подводящей линией, а другой – с обратной. Батареи греются одновременно.

Рассмотрим их более детально, что разобраться в особенностях монтажа и обвязки.

Однотрубная система отопления

При однотрубной схеме обвязки оба патрубка присоединены к одной и той же линии. Существует два основных типа таких теплокоммуникаций:

1. Вертикальные – теплоноситель движется сверху вниз по стояку. Монтируются с верхней разводкой, когда теплоноситель подается сверху вниз и с нижней, когда он поступает снизу вверх. По такой схеме обвязаны теплокоммуникации во многих многоквартирных домах;
2. Горизонтальные с трубами, протянутыми вдоль комнат. Чаще всего их монтируют в частных домах небольшой площади и на дачах.

Отрегулировать работу однотрубной теплосистемы сложно – при такой последовательности радиаторов вода неминуемо теряет температуру к концу ветки.

Впрочем, существует несколько хитростей, позволяющих уравновесить нагрев:

• поставить перемычки – байпасы, создающие обходной путь для теплоносителя;
• установить регулировочные краны, чтобы менять нагрев каждого отопителя;
• поставить батареи с меньшим числом секций вначале ветки и увеличивать их размер по мере удаления.

Эти варианты корректировки можно сочетать между собой, чтобы максимально выровнять температуру нагрева.

Двухтрубная теплосистема

В двухтрубной системе один патрубок радиатора соединяется с подающей линией, а другой – с обратной.

Существует два типа двухтрубных теплосистем:

• попутные, в которых нагретый и остывший теплоноситель движутся в одном направлении;
• встречные (тупиковые), где оба потока движутся навстречу друг другу.

Каждая такая конструкция может быть горизонтальной, с трубами, проложенными вдоль помещения, и вертикальной, состоящей из продольных стояков.

Поскольку в двухтрубной теплосистеме радиаторы нагреваются одинаково, проблем с их подсоединением и регулировкой не возникает. Отопители можно подключать разными способами, но по возможности, лучше выбрать диагональную обвязку с максимальным КПД.

Схемы подключения радиаторов

Существует несколько вариантов обвязки батарей, каждый из которых имеет свои особенности:

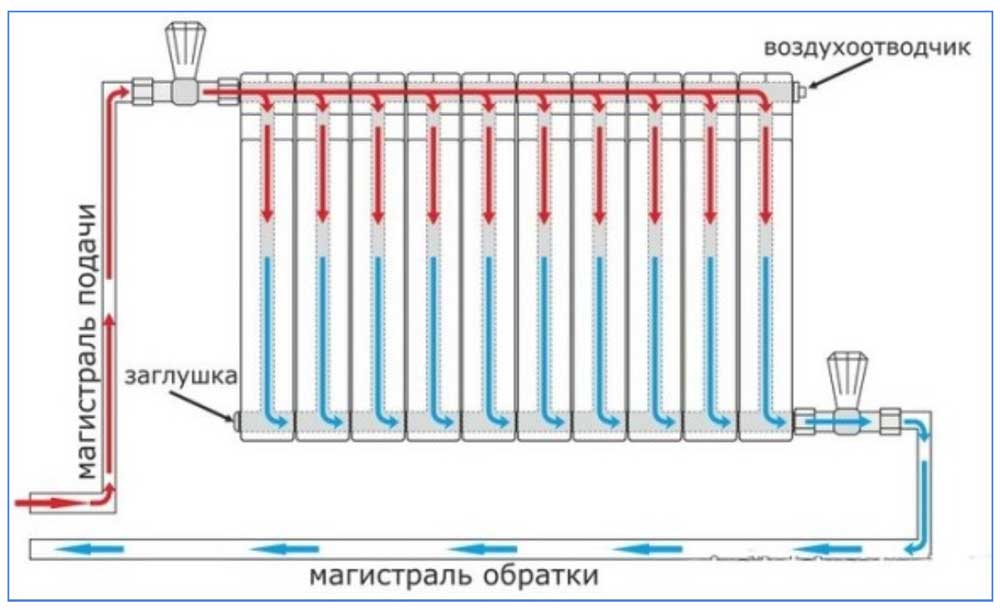

1. Диагональная – горячий теплоноситель поступает через верхний патрубок, а отводится через диагонально расположенный нижний. Самая энергоэффективная.
2. Нижняя боковая (седельная) – подача и отведение теплоносителя осуществляется через нижние патрубки, расположенные друг напротив друга. Подходит не для всех теплосистем. Чтобы прогреть радиатор снизу, требуется мощный насос, способный разогнать вихревые потоки.
3. Боковая – подключение и отвод теплоносителя осуществляются с одной стороны. Широко применяется в вертикально ориентированных теплосистемах, например, так обвязывают радиаторы в многоквартирных домах. Схема не рекомендуется для установки крупных многосекционных радиаторов – велик риск, что при боковом подводе труб отопитель полностью не прогреется.
4. Нижняя – носитель подается снизу через патрубки, расположенные перпендикулярно корпусу. Позволяет скрыть трубы в полу. Не все тепловые приборы можно присоединять таким способом – некоторые модели не имеют подвода внизу. Поэтому при покупке батарей изучайте сведения, указанные в паспорте.

Обвязка батарей в системе с естественной и принудительной циркуляцией

В системе с естественной гравитационной циркуляцией вода движется без насоса. При нагреве она поднимается вверх, а затем, после остывания, под действием силы тяжести опускается вниз.

Для теплосистемы с естественной циркуляцией подходят все варианты подключения радиаторов, кроме нижнего, постольку в таких условиях он дает большие потери тепла. Обвязывать элементы гравитационной системы отопления сложно – нужно правильно подобрать параметры и уклон подающего и возвратного трубопровода, чтобы вода могла подниматься и сливаться обратно. Поэтому монтаж лучше доверить профессионалам.

В системе с принудительной циркуляцией теплоноситель перекачивается насосом. Для отвода воздуха на батареях устанавливают краны Маевского. В такой теплосистеме можно использовать не только воду, но и антифриз, поэтому она подходит для домов, где хозяева не проживают постоянно. Для принудительной схемы подходят все варианты обвязки — нижняя, боковая, диагональная.

Теплосистема такой конструкции не столь капризна, как гравитационная, поэтому собрать контур и установить радиаторы можно своими руками, не приглашая мастеров.

Где и как расположить радиаторы в помещении

Эффективность работы теплоприборов зависит от места их установки. Оптимальная зона – пространство под окном. Тогда конвекционные потоки, идущие вверх, прогреют комнату и задержат проникновение холодного воздуха. Отопители монтируют симметрично относительно центра окна, а все батареи в комнате выставляют на единый уровень. Радиаторы можно повесить на стену – в таком положении они тоже эффективно прогревают воздух.

Для правильной циркуляции воздуха при монтаже нужно соблюдать следующие правила:

1. Над батареей нельзя крепить широкие полки и подоконники. Между верхним краем отопителя и расположенными над ним горизонтальными элементами должно оставаться примерно 10 см.
2. Нежелательно устанавливать теплоприбор непосредственно над полом – расстояние между ним и напольным покрытием должно быть 10 –12 см. Иначе пыль, скапливающаяся внизу, будет переноситься конвекционными потоками.
3. Не стоит устанавливать отопитель вплотную к стене – должен оставаться зазор в 2–3 см.

Современные радиаторы могут обогреть любую площадь. Главное – правильно подобрать нужную модель и правильно ее обвязать. Тогда в доме или квартире будет тепло даже в холода.

Не пропустите новые статьи!

Подпишитесь на нашу рассылку

Видео о радиаторах отопления

Вам будет интересно

Схемы подключения радиаторов отопления

ПОЛЕЗНАЯ ИНФОРМАЦИЯ

Правильная схема подключения батарей отопления важна для стабильной и надежной работы отопительного прибора с максимальной теплоотдачей. К сожалению, не все монтажники обладают нужной квалификацией для выбора оптимальной схемы подключения радиаторов отопления. В конце этой статьи будут приведены примеры «из жизни» как делать не надо.

Итак, существуют две основные системы отопления — однотрубная и двухтрубная. В большинстве типовых домов с центральным отоплением установлена однотрубная система отопления. Такая система отопления требует более высокого давления теплоносителя в процессе эксплуатации. Поэтому мы настоятельно рекомендуем вам ставить в такую систему отопления только биметаллические радиаторы, запас прочности которых намного превосходит максимальное давление в однотрубной системе. Для максимальной теплоотдачи радиатора отопления подающая телоноситель труба должна подключатся к верхнему патрубку радиатора.

Вода в однотрубной системе отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Перед каждым радиатором обязательно ставится перемычка ( байпас ), чтобы уменьшить теплопотери на этажах и не прервать ток воды в случае отключения радиатора. Разумеется, проходя через множество радиаторов до первого этажа, теплопотери воды все равно будут, по-этому целесообразно на нижних этажах устанавливать большее количество секций радиаторов. Подача воды может также осуществляться снизу вверх. Для удобства использования радиаторов и поддержания комфортной температуры помещений в однотрубной системе устанавливают шаровые краны и термовентили.

В двухтрубной системе отопления теплоноситель подается в радиатор по одной трубе, а отводится по другой. То есть, остывшая вода уже не подаётся в ту же трубу, а отводится в возвратный канал «обратку». Температура теплоносителя в таких системах одинакова на всех этажах. Перемычка (байпас) в двухтрубных системах отопления не устанавливается. Шаровые краны и термовентили устанавливаются так же, как в однотрубной системе.

Схема подключения 1

Верхняя подача, боковое подключение, радиатор не длиннее 12 секций, прямая стена под окном.

Схема подключения 2

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение.

Схема подключения 3

Верхняя подача, стояк проложен внутри стены.

Схема подключения 4

Верхняя подача, радиатор устанавливается в нишу.

Схема подключения 5

Верхняя подача, радиатор устанавливается в нишу, длина более 12 секций.

Схема подключения 6

Нижняя подача теплоносителя, регулирующий вентиль устанавливается на подающий отвод.

Схема подключения 7

Универсальный тип подключения. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

Схема подключения 8

Универсальный тип подключения. Удобен для подключения двух и более радиаторов от одного стояка. Может применяться и при верхней, и при нижней подаче теплоносителя. Применяется в случае, когда нет точной информации о направлении подачи воды и для экономии места. Теплоотдача радиатора при таком подключении несколько снижается.

После выбора схемы подключения радиаторов отопления правильно подберите запорную и регулирующую арматуру. Не стоит доверять этот выбор сантехникам. Как правило, у знакомых продавцов покупаются шаровые краны стандартных недорогих серий, не всегда оригинальные, и устанавливаются по цене оригинальных полнопроходных кранов. Отличить полнопроходной кран довольно сложно, если у вас под рукой нет аналогичного крана стандартной серии.

На фото два одинаковых шаровых крана BUGATTI разных серий. Внутренний диаметр полнопроходной серии соответсвует диаметру трубы. Диаметр стандартной серии меньше диаметра трубы на 30 %

Слева —  усиленная, полнопроходная серия (300)

Справа —  стандартная серия (600)

Теплоноситель в системах центрального отопления бывает нелучшего качества. Это также одна из причин, по которой желательно устанавливать только полнопроходные серии шаровых кранов и термостатических вентелей.

Термостатические вентили —

ручные или автоматические всегда ставятся на подающую трубу.

На фото: Радиатор Royal Thermo Biliner, вентиль ручной регулировки, полнопроходной шаровой кран.

Радиаторные пробки снабжены силиконовыми или паронитовыми прокладками и закручиваются специальным пластиковым шестигранным ключом для радиаторных пробок (фитингов) с усилием не более 20 Нм. Затягивание радиаторных пробок (проходных гаек) газовыми или разводными ключами недопустимо ! Это приведет к повреждению эмали пробок , повреждению и выдавливанию прокладок  и срыву резьбы коллектора радиатора. Наматывание льна (пакли), фум ленты на резьбу радиаторных пробок так же недопустимо.

Напоминаем, что в каждом гарантийном талоне, любого производителя радиаторов, написано, что гарантия будет действовать только в случае установки отопительного прибора специализированной организацией с профилирующей лицензией на этот вид деятельности, с составлением акта ввода в эксплуатацию.

Ниже, реальные примеры работ «мастеров», которые не только лишают гарании на отопительный прибор и портят эстетический вид помещения, но и могут подвергнуть опасности здоровье и имущество граждан.

Как повесить радиатор – руководство по установке – журнал Wise Living Magazine

У вас есть протекающий радиатор, который нельзя починить? Или, может быть, ваш радиатор знавал лучшие дни с отслаивающейся краской и ржавыми боками. Независимо от причины, современный сменный радиатор может согреть ваш дом и выглядеть потрясающе. Вот как повесить радиатор с помощью нашего руководства по установке.

Хорошей новостью является то, что вам не обязательно выбирать стандартный радиатор белого цвета. Вспомните эти грязно-серые пластиковые коробки с решетками наверху или те монолитные металлические решетки, которые выглядели бы более уместно на съемочной площадке «9».0005 Безумный Макс фильм, чем в вашей гостиной? Теперь это реликвии ушедшей эпохи: современный радиатор гладкий, тонкий и часто удивительно стильный — и, проявив немного терпения, вы можете научиться подвешивать радиатор и сэкономить деньги.

РЕКЛАМА

Прочтите руководство Wise Living о том, как избежать образования конденсата дома.

Правильный выбор радиатора

Цветные блоки в настоящее время особенно популярны; от темно-малинового до нежно-сиреневого — теперь есть радиатор, который подойдет к любому эстетическому выбору и добавит творческий ва-ва-вум в любую комнату.

Есть много красочных вариантов на выбор.

Современный радиатор вообще не обязательно должен быть радиатором. Стали популярными вертикальные модели, либо с решетками, вытянутыми к потолку, либо сплющенными в панель, а для особо авангардных – или тех, кто просто хочет похвастаться своим домашним стилем – их даже можно вылепить в виде произведений искусства.

Выбираете новый? Большинство радиаторов имеют схожую базовую технологию, поэтому вашей главной технической проблемой должен быть размер. Вам не нужен радиатор титановой мощности, превращающий вашу кладовку в сауну, или радиатор размером с чихуахуа, изо всех сил пытающийся согреть ваш банкетный зал. Как бы хорошо это ни выглядело, размер вашего устройства должен быть пропорционален размеру комнаты.

Прочтите руководство Wise Living по выбору нового котла.

Как повесить радиатор Руководство по установке

Необходимое время: 2 часа.

После того, как вы определились с поставщиком, подобрали подходящий размер и нашли радиатор, оттенок которого идеально подходит к шторам. Как вы его устанавливаете? Вы можете нанять кого-нибудь для этого или воспользоваться нашим пошаговым руководством по установке радиатора.

Однако имейте в виду: радиатор не является частью мебели ИКЕА в разобранном виде, и многие поставщики рекомендуют вызывать профессионального сантехника. Только мастера-сделай сам должны пытаться установить свои радиаторы самостоятельно.

Вот как повесить радиатор…

1. Используйте правильные инструменты для установки радиатора

   Во-первых, это довольно сложный технический процесс, поэтому вам понадобится большая часть вашего набора инструментов в готовый. Перед началом гидротехнических работ соберите следующее:

   Шланг
   Водонепроницаемая пленка
   Гаечный ключ
   Отвертка
   Дрель
   Рулетка
   Спиртовой уровень
   Рулон тефлоновой ленты
   Ингибитор коррозии (поговорите об этом со своим поставщиком)
   2 радиаторных вентиля
   Заглушки
   Радиатор

2. Перекройте воду в системе отопления

   Начните с отключения котла от источника, затем найдите «точку отключения» – скорее всего, запорный кран, который при закрытии должен блокировать попадание любой новой воды в вашу систему отопления во время процесса. Что именно и где находится этот клапан, варьируется от системы к системе, но его часто можно найти на чердаке, чердаке или рядом с резервуаром для воды.

3. Слив системы отопления

   Теперь, когда ваша система отопления больше не может самостоятельно пополняться, найдите сливной клапан где-нибудь в нижней части вашего котла (хотя, опять же, это может быть разным). Закрепите шланг на конце клапана и направьте его в место, где вода не загрязняется, например, в раковине, сливе или на клумбе.

   Это один из самых рискованных моментов в процессе. «Шланг может легко протечь или соскользнуть, — говорит Пэт Мерфи из лондонской сантехнической фирмы Pimlico Plumbers, — поэтому перед тем, как начать, застелите пол. Полиэтиленовая пленка, водонепроницаемая ткань, полотенца — все, что впитывает». Если сам клапан радиатора начинает протекать, прервите миссию и вызовите специалиста.

4. Снимите старый радиатор

   Когда вся вода будет слита из вашей системы. Вы готовы снять свой старый радиатор со стены. Отсоедините его от трубопровода, открутив вентиль, затем открутив гайку, соединяющую его с радиатором.

   Большинство радиаторов механически не соединены со стеной, поэтому после того, как они отсоединены от труб, вы можете просто поднять их и снять с креплений (они могут быть тяжелее, чем кажутся, поэтому будьте осторожны). Теперь можно удалить скобки.

5. Тщательно измерьте перед тем, как повесить новый радиатор

   Измерив размеры вашего нового радиатора, вы сможете начертить контур на стене, максимально соответствующий существующему трубопроводу. Внимательно проверьте свои работы – маркировка кронштейнов должна быть на равном расстоянии от труб, на равном расстоянии от земли и на правильном соответствующем расстоянии друг от друга.

   После того, как вы будете довольны высотой и шириной диаграммы, используйте спиртовой уровень, чтобы убедиться, что предлагаемые места для кронштейнов абсолютно ровные, и просверлите отверстия в соответствующих местах для дюбелей Роула. Затем вы можете прикрепить кронштейны и повесить на них радиатор.

6. Подсоедините радиатор к системе центрального отопления

   Если по какой-то причине ваш новый радиатор идеально подходит к существующим трубопроводам, продолжайте. Если нет, вы можете внести небольшие локальные изменения в трубопровод (т. е. немного покачать его), но любые серьезные структурные изменения должны выполняться профессионалами. «Лучшие соединения — верные, прямые и ровные». говорит Мерфи. «Если они не совпадают, у вас больше шансов на утечку».

   Никто не хочет, чтобы изношенный клапан подрывал их сверкающую новую систему отопления, поэтому желательно приобрести и новые клапаны (часто продаются отдельно, спросите у поставщика, какой тип вам нужен при сборке всего необходимого для того, как повесить радиатор) .

   Используйте прилагаемую гайку и оливку, чтобы накрутить новые клапаны на открытый трубопровод, закрепив их гаечным ключом. «Возможно, вы захотите нанести какой-нибудь соединительный состав вокруг оливки, — добавляет Мерфи, — он действует как водонепроницаемая прокладка вокруг соединения».

   Соединение клапана и радиатора находится под гораздо более высоким давлением, поэтому пришло время дать вашей тефлоновой ленте ее долгожданный дебют. Плотно оберните ленту по часовой стрелке вокруг конца клапана два или три раза. Когда клапан вкручен в хвост, он должен быть плотным, плотным и безопасным. Еще раз проверьте все свои суставы, и если все кажется прочным, вы готовы к работе.

7. Заполните систему отопления и включите радиатор

   Убедитесь, что сливной клапан закрыт, затем найдите в системе специальную точку заполнения – обычно в верхней точке трубопровода. Заполняйте систему медленно — зайдя так далеко, вы не хотите, чтобы нарастание давления разбрызгивало грязную воду по всем стенам. Это также хорошая возможность обеспечить долгосрочную работоспособность вашей сантехники, добавив в нее ингибитор коррозии (опять же, поговорите со своим поставщиком).

   Как только ваш манометр достигнет необходимой точки, закройте точку заполнения, освободите точку изоляции и включите котел.

   Предполагая, что вы все еще высохли на 80%, поздравляем. Вы можете наслаждаться теплом вашей новой системы отопления, хорошо выполненной работой и тем, что вы научились вешать радиатор.

Самые продаваемые радиаторы

Не хватает вдохновения? Ознакомьтесь с нашим списком самых продаваемых продуктов Amazon!

РаспродажаБестселлер № 1

DuraTherm 1800 x 452 мм Антрацит Вертикальная колонна Дизайнерский радиатор Плоская панель Однопанельная ванная…

• Включает в себя: 1800 x 452 мм Один вертикальный плоский дизайнерский радиатор антрацитово-серого цвета. Крепежные скобы включены в ту же отделку, что и ваш радиатор, для легкой установки.
• Пригодность: Подходит для всех типов систем отопления. Эти великолепные дизайнерские радиаторы являются воплощением стиля и утонченности, они легко сделают изюминкой любую комнату вашего дома…
• Долговечность: наши дизайнерские радиаторы изготавливаются из мягкой стали премиум-класса.

Бестселлер № 2

Горизонтальный дизайнерский плоский радиатор Антрацит-600×408 мм Однопанельный центральное отопление

• Все поставляются с 10-летней гарантией производителя
• Минималистский дизайнерский горизонтальный плоский радиатор, подходящий для всех систем центрального отопления Великобритании.
• Высококачественная низкоуглеродистая сталь толщиной 1,5 мм, полезная для вашей жизни.

РаспродажаБестселлер № 3

iBathUK | 600 x 1200 мм Матово-белая колонна Дизайнерский радиатор Горизонтальная двойная овальная панель

• IBathUK предлагает широкий ассортимент радиаторов для помещений любых размеров. Дизайн подходит практически для всех интерьеров, наши рельсы невероятно надежны и обеспечивают высокую производительность BTU. Эти стильные…
• Высокие стандарты производства в сочетании с высококачественными материалами и передовыми технологиями производства гарантируют, что наши рельсы обеспечат вам необходимую производительность. Изготовлен из высококачественного низкоуглеродистого мягкого…
• Размеры — 1260×31,6 мм Вес — 29,4 кг Цвет — белый BTU Тепловая мощность — 7298

Лидер продаж № 4

156 отзывов

Milano Compact – Современный белый двухпанельный горизонтальный конвектор для центрального отопления Тип 22 -…

• Современный двухпанельный конвектор Тип 22 с белым порошковым покрытием
• Стальная конструкция высшего качества с тепловой мощностью 6415 БТЕ (1880 Вт)
• ISO9001:2008 зарегистрированный производитель с проверкой и сертификацией по BS EN 442

Бестселлер № 5

Пинта Горизонтальный радиатор | Плоская панель с одной колонной | Центральное отопление | Гостиная Коридор…

• 🔥 СТИЛЬ: Дизайнерский плоский радиатор в сером цвете. Эти современные радиаторы отлично подходят для любой комнаты в вашем доме благодаря плоской конструкции с одной колонной.
• 🔥 ВКЛЮЧАЕТ: Горизонтальный одностоечный радиатор 340 мм x 1600 мм. Горизонтальные кронштейны, которые поставляются с креплениями для легкой установки.
• 🔥 ТЕПЛОВАЯ МОЩНОСТЬ: Наши радиаторы Pinta производят высокую тепловую мощность с BTU 2917. Коэффициент BTU основан на дельта-рейтинге T60.

Последнее обновление от 12 апреля 2023 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Вам может быть интересно…

Эта статья может содержать партнерские ссылки на продукты и услуги, за которые мы можем получать небольшую плату поддержите работу этого сайта, если вы совершаете покупку или являетесь спонсируемой статьей одного из наших избранных редакционных партнеров, предоставляя нашим читателям ценные советы и информацию.

РЕКЛАМА

Инструкции по установке обогревателя Envi | Современные электрические настенные обогреватели

НАСТЕННОЕ КРЕПЛЕНИЕ

Извлеките из коробки обогреватель, монтажный комплект и рамку для упаковки. Сохраните упаковочные материалы для будущего использования.

рисунок 1

Шаг 01

Разверните и разгладьте боковые стороны рамы упаковочной вставки (монтажный шаблон) и поставьте шаблон на пол. На боковых сторонах шаблона есть предварительно пробитые отверстия, чтобы отметить высоту установки нагревателя на расстоянии 6 или 8 дюймов (15 или 20 см) от нижней части нагревателя до пола. Выберите любую высоту установки и отметьте на стене три места для отверстий. (см. рис. 1). Два верхних отверстия предназначены для монтажных зажимов, а нижнее — для третьего крепежного винта, спрятанного внутри нижней дверцы доступа, как описано в шаге 5 ниже.

ПРИМЕЧАНИЕ. Большинство установщиков используют ТОЛЬКО внутренний винт стопорной планки вместо нижнего монтажного отверстия.

Шаг 02

Вверните анкеры (рис. 2) в стену в отмеченных местах. Расстояние от верхних винтов до пола должно быть прибл. От 19 до 21 дюйма (от 48 до 53 см). Если на пути находится стойка, не используйте прилагаемый анкер для гипсокартона, а просто ввинтите прилагаемый монтажный винт прямо в стойку. Для каменных стен используйте прилагаемые анкеры для каменных стен и просверлите отверстие диаметром 4,5 мм (3/16 дюйма) с помощью сверла по каменной кладке (не входит в комплект).

Рис. 2

Рис. 3

Шаг 03

Вкрутите два монтажных зажима (стрелкой вверх) в два верхних места крепления и прочно закрепите их на стенных анкерах с помощью прилагаемых винтов. (см. рис. 3). НЕ затягивайте слишком сильно. За крепежным зажимом должен быть зазор, на который можно повесить обогреватель.

Рис. 4

Шаг 04

Примечание: убедитесь, что вы предварительно установили винт фиксирующей планки, прежде чем устанавливать нагреватель. (См. рис. 4 ниже). Установите нагреватель на монтажные зажимы (сначала выровняйте правую сторону) и обязательно плотно прижмите нагреватель, чтобы обеспечить надежную фиксацию. Вы услышите, как он «встанет на место». (Рис. 5 выше)

Установка фиксирующей планки для стационарного крепления

Настенные обогреватели Envi имеют дополнительный способ стационарного крепления обогревателя к стене. Внутри обогревателя встроен запорный механизм, который задействуется путем вкручивания внешнего стопорного винта в нижнюю часть вентиляционного отверстия обогревателя.

Стопорный винт и шестигранный ключ входят в монтажный комплект. Этот метод запорной планки является альтернативным методом существующей процедуры установки нижнего винта, описанной выше, однако многие клиенты сочтут, что метод крепления запорной планки сам по себе достаточен.

Рис.5

Шаг 01

Установка винта стопорной планки (рис.

5)

ПЕРЕД УСТАНОВКОЙ ОБОГРЕВАТЕЛЯ НА СТЕНУ. Выньте фиксирующий винт из монтажного комплекта и, пока нагреватель лежит горизонтально, используйте прилагаемый шестигранный ключ для предварительной установки винта в отверстие с левой стороны нижнего вентиляционного отверстия (рис. 5). Закрутите стопорный винт примерно на 3/8 дюйма, но убедитесь, что вы не завинчиваете его слишком сильно, так как он заблокирует монтажные отверстия на задней стороне нагревателя и помешает надежному креплению.

Шаг 02

Установите обогреватель.

Прикрепите обогреватель к стене, следуя остальным инструкциям по монтажу на предыдущей странице.

Рис.5

Шаг 03

Затяните стопорный винт (рис. 5)

Следуйте остальным инструкциям по монтажу, чтобы убедиться, что обогреватель правильно установлен на монтажных зажимах, а затем затяните стопорный винт, чтобы закрепить обогреватель на стене. НЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРОИНСТРУМЕНТ! НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ, просто поворачивайте винт до тех пор, пока стопорная планка слегка не прижмется к левому монтажному зажиму внутри обогревателя.

Устранение неполадок

Если нагреватель не работает, проверьте следующее, прежде чем обращаться за помощью по техническим вопросам:

Шаг 01

Совет номер один по устранению неполадок — проверить, что внутренний электрический предохранительный выключатель (Wall-SensTM) занимается. Обогреватель ВООБЩЕ НЕ БУДЕТ РАБОТАТЬ, если этот переключатель не задействован. Эта проблема возникает, когда правая сторона нагревателя недостаточно проталкивается вниз между зазором между стеной и монтажным зажимом. Крепежный зажим может сплющиться, если его закрутить слишком сильно. Неровные стены также могут вызвать те же проблемы с монтажом/настенным переключателем.

Шаг 02

Убедитесь, что шнур питания подключен к электрической розетке и нагреватель включен, убедившись, что индикатор на передней панели горит. Если нет, подключите обогреватель к розетке и нажмите кнопку включения/выключения питания.

Шаг 03

Если нагреватель был жестко подключен, обратитесь к электрику, чтобы проверить правильность всех подключений. Убедитесь, что вы подключили правильное напряжение. Многие люди не понимают, как работать с проводкой 220 вольт. Всегда трижды проверяйте напряжение и модель нагревателя, поскольку это распространенная ошибка, которая может привести к неисправности нагревателя и создать серьезную угрозу безопасности.

Шаг 04

Проверьте, есть ли электричество в цепи, убедившись, что выключатель в блоке выключателя находится во включенном положении.

Технические характеристики и сертификаты

ХАРАКТЕРИСТИКИ ПРОДУКТА

Номинальная мощность:	500 Вт (все модели)
Номинальное напряжение и ток:	Модели LE5012D/N = 4,17 А при 120 В Модели LE5022D/N = 2,27 А при 220 В
Размер блока:	19,3 дюйма Ш x 2,2 дюйма Д x 2,27 дюйма В (49,0 см Ш x 5,6 см Г x 56,4 см В)
Вес нетто:	10 фунтов (4,5 кг)
Вес в упаковке:	12 фунтов (5,5 кг)

ПЕРЕЧЕНЬ БЕЗОПАСНОСТИ

Соответствует UL Std:						UL 2021
Сертификат. стандарт CAN/CSA:						C22.2 № 46
Соответствует стандарту IEC:						60335-1 и 60335-2-30
Соответствует AS/NZS:						60335.1 и 60335.2.30

Счастливые клиенты

Великолепный продукт американского производства!!

«Я заказал 5 таких блоков, и хотя я еще не установил их все, те, которые у меня есть, работают так, как ожидалось. Ранее я приобрел нагреватели Envi, поэтому я заказал больше. Я использую эти нагреватели. в моем собственном доме, а также в сдаваемом в аренду помещении, для обогрева помещений не были установлены газоходы с принудительной подачей воздуха.0003

Молодой сварщик1

Отличный обогреватель

«У меня была небольшая проблема с адаптацией обогревателя к очень неровной стене в утепленном сарае 10 X 14, который я переоборудую в небольшую мастерскую по дереву, но после его установки он работал нормально и поддерживал температуру с постоянным уровнем комфорта и позволяет легко работать с обогревателем благодаря низкому профилю.
