Подключение водяного теплого пола к системе отопления
Краткое содержание
- 1 Особенности комбинированной системы отопления
- 2 Как подключить теплый пол к коллектору
- 2.1 Простая схема
- 2.2 Полноценная схема
- 3 Как подключиться к отопительной системе
- 4 Как подключить комбинированное отопление в квартире
- 5 Особенности подключения обогрева пола к системе отопления
- 6 Видео: Монтаж водяного теплого пола
Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем – к котлу.
Монтаж отопительной системы теплого полаПрежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.
Особенности комбинированной системы отопления
Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

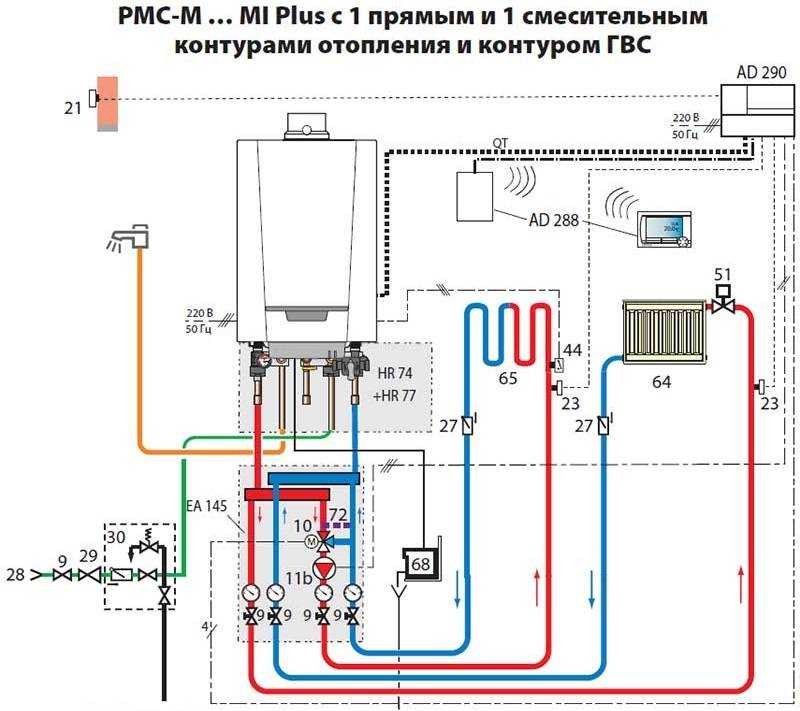

Принципиальная схема комбинированной системы отопленияИ хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:
Оптимальные материалы труб- гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
- качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
- перепады давления в отопительной системе способны привести к гидроударам.
По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.
Как подключить теплый пол к коллектору
Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.
Коллектор с накладным датчиком температурыПростая схема
Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».
Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.
Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.
Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.
Универсальные резьбовые фитингиСущественным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.
[ads-mob-1][ads-pc-1]Полноценная схема
В этом случае потребуется установка дополнительных элементов:
- насосно-смесительного узла, который можно заменить трехходовым смесителем; Насосно смесительный узел VALTEC COMBIMIX
- крана для слива воды из системы; Кран для радиатора отопления
- воздухоотвода; Воздухоотвод для коллектора теплого пола
- циркуляционного насоса. Схема подключения насоса
Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.
Насосно-смесительный узел для теплого полаЗаменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.
Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.
Циркуляционный насос подключается на «обратку» отопления.
Как подключиться к отопительной системе
Контур отопления может быть двух типов:
- однотрубным;
- двухтрубным.
В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.
Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.
Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителяВ отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом
Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.
Как подключить комбинированное отопление в квартире
В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:
- коллектора;
- смесительного узла;
- циркуляционного насоса.
Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.
Особенности подключения обогрева пола к системе отопления
Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:
Схема подключения водяного теплого пола к системе отопления- Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
- Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
- Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
- Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры. Подключение коллектора теплого пола
- Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
- Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.
Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.
[ads-pc-2][ads-mob-2]Видео: Монтаж водяного теплого пола
Сергей
sergii852@gmail. com | + posts
Главный редактор сайта. Профессиональный печник со стажем 8 лет.
Схемы подключения теплого пола
Систему отопления дома можно представить как состоящую из трех частей: теплогенератор, транспортное звено и теплообменники.
Теплогенератор – это, конечно, котел. Задача котла состоит в передаче тепла, получаемого в результате химических реакций (горения) или преобразования электрической энергии в тепловую, к теплоносителю (воде или, незамерзающим при отрицательных температурах, жидкостям).
По сути, котел – это теплообменник, предназначенный для нагрева теплоносителя.
Котлы – самостоятельные технические устройства, оснащенные по определенным правилам автоматикой и другими элементами для безопасной и эффективной работы.
Все приборы, которые отдают тепло от теплоносителя, также теплообменники. К их числу относятся радиаторы, конвекторы, бойлеры косвенного нагрева, теплые полы. Они предназначены для нагрева воздуха или воды (это бойлеры).
Это, как правило, также готовые технические устройства, изготовленные в заводских условиях и обладающие заданными техническими характеристиками. При проектировании системы отопления наша задача заключается выбрать нужные устройства исходя из технических и других (например, дизайнерских) требований для выполнения задач по нагреву воздуха в помещениях дома для компенсации теплопотерь в окружающую среду.
Исключение составляют лишь теплые полы – они не являются законченным заводским продуктом, который нужно лишь установить в нужном месте. Теплые полы монтируются на месте и поэтому требуют грамотного и внимательного отношения в части проектирования, подбора комплектующих материалов, гидравлической и тепловой увязки с остальными частями системы отопления, а также управления.
Таким образом мы обозначили два элемента системы отопления: теплогенерацию и теплотдачу. Третьей важной частью системы отопления является транспортное звено.
Задачи транспортного звена очевидны: это доставка от котла теплоносителя ко всем частям системы отопления (ко всем теплообменникам) нагретого теплоносителя и его возврат к котлу для последующего нагрева.
Транспортное звено системы отопления – это система труб, насосов, дополнительных емкостей (для компенсации теплового расширения/сжатия), регуляторов, узлов гидравлической развязки контуров и т.п.
При всей, кажущейся, на первый взгляд, простоте задач транспортного звена, эта часть системы отопления крайне важна и ее важность усиливается с увеличением различных функций системы.
Эта часть, как и теплые полы, в отличие от котлов и радиаторов не является продуктом заводской сборки. Гидравлическую часть системы отопления мы формируем на месте и от правильно принятых решений при ее создании, зависит не только комфорт в доме, но и ресурс надежной работы всех частей системы отопления, например, срок службы котла.
подключение труб к коллектору
для котлов до 50 кВт
для котлов выше 50 кВт
к одноконтурному котлу без радиаторного отопления
к одноконтурному котлу с радиаторным отоплением
к одноконтурному котлу от радиаторного отопления
Схемы подключения для систем управления теплым полом и центральным отоплением
Независимо от того, устанавливаете ли вы термостат Warmup для центрального отопления или контроллеры Warmup для водяного отопления пола, воспользуйтесь нашим онлайн-инструментом поиска, чтобы найти схему подключения, соответствующую вашей конкретной конфигурации установки.
Загрузить схемы
Наши электрические схемы предлагают простые схемы, четкие цвета проводов и подробные легенды, которые помогут вам успешно подключить контроллер прогрева к системе отопления, которой он должен управлять. Схемы доступны для всех термостатов Warmup, независимо от того, устанавливаете ли вы их как часть водяной системы напольного отопления, простой конфигурации комбинированного котла или даже многозональной системы центрального отопления. Используйте наш онлайн-инструмент ниже, чтобы найти правильную схему для вашей установки.
Различные типы схем подключенияДополнительную информацию о различиях между типами установки см. в таблице ниже.
- Combi
- План S +
- План C
- План S
- План Y
Обычно встречается в домах с одной ванной комнатой. Комбинированные котлы представляют собой автономные и работающие по требованию агрегаты, состоящие из источника тепла и отопительного контура.
Использует несколько двухходовых зональных клапанов, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другие регулируют различные контуры отопления, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет использовать зональные контуры отопления, обеспечивая независимый контроль температуры.
Один двухходовой зональный клапан регулирует поток горячей воды от источника тепла к накопительному баку, который представляет собой самотечную систему горячего водоснабжения. Поток отопительных контуров прокачивается циркуляционным насосом.
Используются два двухходовых зональных клапана, один из которых регулирует поток горячей воды от источника тепла в накопительный бак, а другой – для отопительного контура, при этом поток перекачивается циркуляционным насосом. Эта установка позволяет независимо работать как с контурами отопления, так и с контурами горячего водоснабжения.
Одиночный трехходовой клапан среднего положения регулирует поток горячей воды от источника тепла к накопительному баку или отопительному контуру, при этом поток перекачивается циркуляционным насосом.
Поиск правильной схемы подключенияИнструмент для создания схемы подключения ниже позволяет указать точную конфигурацию термостата подогрева и системы отопления.
Выберите модель
Сначала выберите модель термостата подогрева, которую вы устанавливаете. Диаграммы доступны для всех моделей, от MSTAT с циферблатом до технологически продвинутого беспроводного интеллектуального термостата 5iE.
Выберите источник тепла
Затем выберите источник тепла: независимо от того, работаете ли вы с водяной системой напольного отопления или с системой центрального отопления. Также возможно сочетание того и другого.
Выберите тип переключения
Тип переключения предлагает варианты переключения под напряжением или без напряжения. Switched Live означает, что термостат переключает напряжение питания при запросе тепла, Volt Free означает, что термостат переключает любое напряжение (не превышающее 230 В переменного тока), подаваемое источником тепла при запросе тепла.
Выберите тип установки
Тип установки относится к установленному плану отопления. Большинство систем (кроме системы с комбинированным бойлером) состоят из источника тепла, циркуляционного насоса/насоса (который может быть как внутренним в источнике тепла, так и внешним), бака для хранения горячей воды (обычно находится в сушильном шкафу) и сам отопительный контур
МОДЕЛЬ ТЕРМОСТАТА
ТЕПЛОВОЙ ИЗЛУЧАТЕЛЬ
ТИП ПЕРЕКЛЮЧЕНИЯ
ТИП УСТАНОВКИ
Коммутационный центр Emmeti EWC-1 с выключателем ВКЛ/ВЫКЛ
Линейка коммутационных центров со встроенным изолирующим выключателем обеспечивает безопасный доступ к термостатам и исполнительным механизмам без изоляции всей электрической цепи. Статус системных зон можно увидеть сразу, а на передней панели центра загорится светодиодный индикатор вызова. Светодиоды питания, бойлера и насоса входят в стандартную комплектацию для простоты управления и возможности подключения до пяти приводов на зону. Полностью интегрированное заземляющее соединение, облегчающее все заземляющие соединения для обеспечения непрерывности заземления.
Коммутационные центры Emmeti EWC-1 предлагают множество функций:
• Встроенный выключатель означает, что при обнаружении неисправностей, добавлении новых термостатов или электротермических головок в центр работа может выполняться безопасно без необходимости изоляции всей электрической системы
• Центр позволяет осуществлять централизованное управление временем до 8 зон с помощью одного таймера
• Ночное понижение с использованием таймера также может быть реализовано с вариантами переключения под напряжением или нейтралью, предусмотренными для
• Клеммы непрерывности заземления встроены как стандарт, чтобы упростить требования к заземлению компонентов системы, которые должны быть подключены к центру коммутации
• Клеммы «фаза» и «нейтраль» насоса с выходом 230 В упрощают подключение насоса коллектора к центру
• Отдельные клеммы блокировки котла позволяют запускать котел независимо от того, требуется ли ему питание 230 В или беспотенциальное подключение к клеммам котла. через внутреннее реле
• Благодаря трансформатору 50 ВА версия 24 В позволяет управлять до 16 электротермических головок мощностью 3 Вт
• Восемь каналов подключения снабжены четко обозначенными клеммами и достаточным пространством для подключения
• Предусмотрены четыре незакрепленных колпачковых клеммы, которые позволяют подключить до пяти электротермических головок к двум зональным каналам – можно заказать больше защищенный корпус со степенью защиты IP44
• Состояние системы можно контролировать с помощью светодиодов на передней части корпуса без необходимости открывать его. Они показывают:
– Питание включено
– Котел включен
– Насос включен
– 8 светодиодов отдельных каналов показывают запрос тепла от отдельных термостатов.
• Кабельный зажим для нескольких кабелей включен в каждый центр для более быстрой и простой прокладки кабелей. Обе версии поставляются в элегантном корпусе и подходят практически для всех проводных приложений как для лучистого отопления, так и для охлаждения.
