Схема отопления закрытого типа: Закрытая система отопления: особенности, оборудование, схемы, видео

типы, особенности эксплуатации, принцип работы

Система отопления частного дома – последовательность соединенных трубами элементов, по которым циркулирует теплоноситель. Температура обычно нестабильна, она то выше, то ниже. Вместе с температурой увеличивается/уменьшается объем теплоносителя, так как он, как и любая жидкость, при нагревании расширяется, увеличиваясь в объеме, а при остывании сжимается. Чтобы при нагревании не разорвало трубы или радиаторы,  устанавливают специальное устройство – расширительный бачок, в который вытесняется излишек теплоносителя при высокой температуре. Из него же при понижении температуры он попадает обратно с систему. Таким образом поддерживается стабильное давление в контуре отопления (в определенных пределах). Бачок может быть открытого или зарытого типа, соответственно и система тогда называется открытой или закрытой.

Открытая и закрытая система отопления

Если  установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток –  не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее,  у них есть еще несколько плюсов:

• не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
• более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи  невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы, но там другой принцип работы).

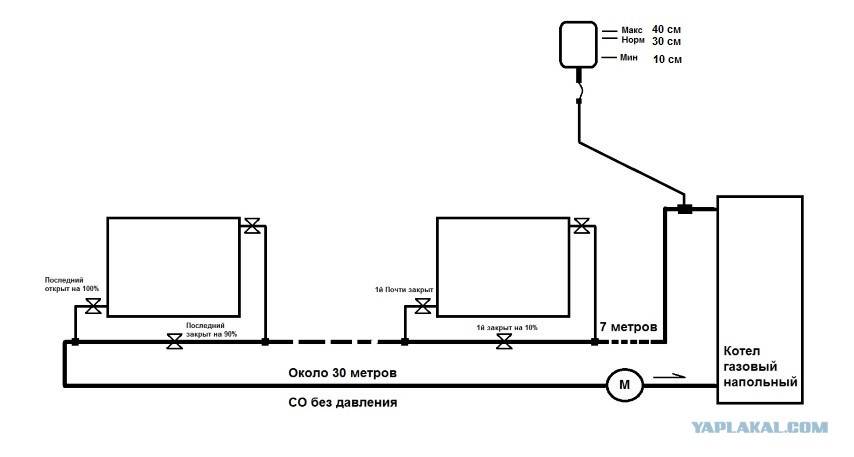

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

Недостатков немного:

• для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием  естественной циркуляции с достаточными уклонами;
• при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Контроль работоспособности закрытой системы

Основной показатель работоспособности – давление. Оно контролируется манометрами. Для индивидуальных систем отопления закрытого типа с принудительной циркуляцией рабочее давление составляет 1,5-2 Атм. Причем врезать манометры в ключевые точки желательно через трехходовые клапаны, которые дают возможность снять устройство для ремонта/замены, продуть или сбросить на ноль.

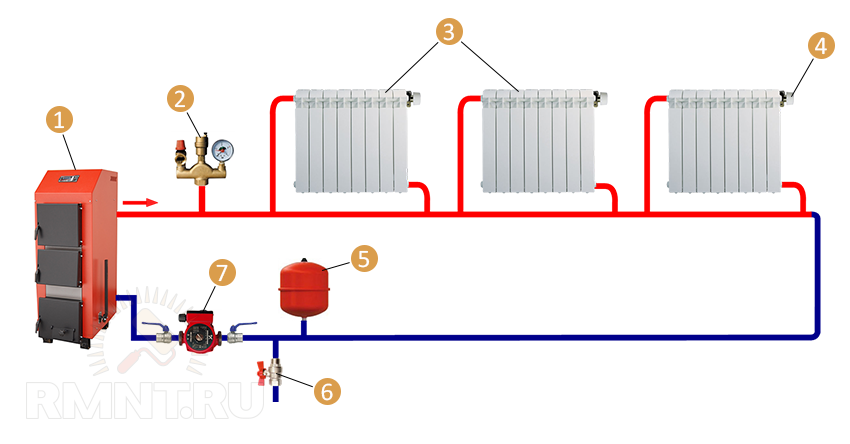

В этой системе мы видим расширительный бак (красный слева) и менометры

Если система большая и мощная, то точек контроля (манометров) много:

• с обоих сторон от котла;
• перед и после циркуляционного насоса;
• при использовании регуляторов отопления — до и после них;
• желательна установка до и после грязевиков и фильтров для контроля степени их засоренности.

По показаниям манометров в этих точках можно контролировать работоспособность всей системы.

Что делать, если в системе падает/возрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

• Если статическое давление тоже падает  – где-то  есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
• Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

• Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе.  Если стабилизировалось  — виноват он.
• Прочищаем фильтры и грязевики.
• Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
• Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
• Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки  находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Подробнее о воздухоотводчиках (спускных клапанах) читайет тут.

Спускной клапан — автоматически отводит воздух

Как создать давление в закрытой системе отопления

Для быстрого движения теплоносителя по трубам  требуется создание определенного давления. Его величина определяется типом системы – для естественной циркуляции давление должно быть только немного выше атмосферного, и этого будет достаточно, а для принудительной циркуляции требуется как можно большая его величина, но не превышающая 2 Бар.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура). Для нормальной работы нужен уклон

Для создания необходимого перепада давления в схемах с естественной циркуляцией (ЕЦ) необходимо соблюдать уклон – 1 см на 1 метр длины трубопровода. На подающей магистрали уклон идет от котла вниз. На обратке — наоборот, к котлу трубы понижаются с той же разницей высот. При использовании труб недостаточного диаметра такой величины может не хватить, тогда можно уклон увеличить до 5% (5см на метр трубы). Вообще, для нормальной гравитационной системы необходим тщательный подбор диаметров труб и уклона – только тогда она будет нормально работать.

Двухтрубная горизонтальная система с принудительной циркуляцией

Схема с ЕЦ требует обязательной установки группы безопасности, в которую входит манометр и подрывной клапан, настроенный на рабочее давление. При возрастании давления клапан сработает, предотвращая разрыв самого «слабого» из элементов. Такая ситуация может случиться при использовании котла без автоматического управления, в частности твердотопливного, который то сильно разогревается, то практически затухает. Выручает эта группа и при сбоях автоматики.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов  – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой —  большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем. Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико.

Итоги

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Закрытая система отопления с принудительной и естественной циркуляцией, схема подключения

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Оглавление:

1. Описание и виды систем
2. Схема работы
3. Преимущества и недостатки
4. Инструкция по настройке

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Принцип работы

Чтобы понять, что такое закрытая система отопления, необходимо разобраться в тонкостях ее функционирования. Жидкий теплоноситель нагревается до заданной температуры и начинает продвижение по радиаторам и трубам, передавая энергию в помещение и обогревая. Микроклимат в частном доме зависит от объема и состояния жидкости. Чем она горячее и больше ее количество, тем комфортнее находиться в комнатах.

При открывании клапана лишний объем воды сбрасывается в расширительный бак системы отопления, который оснащен двумя камерами, разделенными перегородкой. Первый отсек служит для хранения резерва жидкости, во втором содержится азот под давлением. Такая схема способствует поддержанию напора на одном уровне. Принудительно носитель возвращается назад при помощи насоса, в охлажденном виде. Для слива воды в самой нижней точке устанавливают патрубок с вентилем.

Как бы надежно не изолировали систему отопления с принудительной циркуляцией, в нее может попасть воздух при заполнении и последующем наборе воды. В это время происходит разгерметизация стыков. Чтобы удалить пузырьки, применяют стандартные отводчики и краны Маевского. При монтаже сепараторов в трубопровод гарантирована деаэрация и стабильность функционирования всех элементов.

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

• Использование насоса подразумевает зависимость от электричества.
• Для закрытого типа требуется бак большого объема.
• Без автоматики достаточно трудно регулировать температуру и давление.
• Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

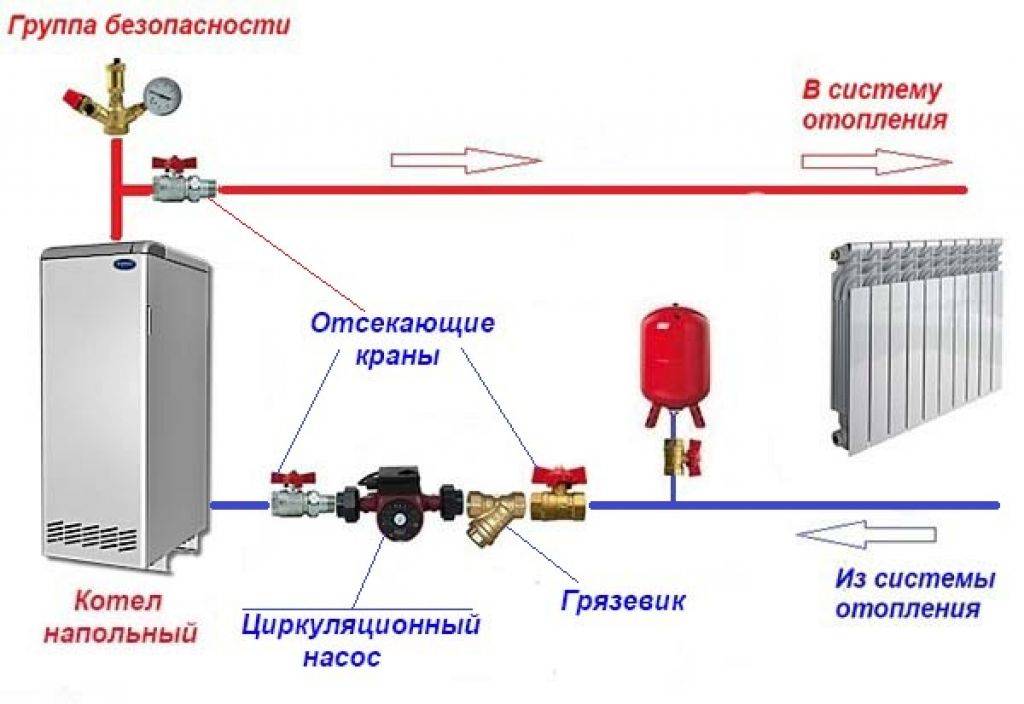

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м². Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее. Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов.

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали. Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев.
