Схема печки на отработанном масле: рекомендации по эксплуатации

Многие наши соотечественники сталкиваются с проблемой обогрева гаража, мастерской, цеха, теплицы или иного технического помещения. Отказавшись от централизованного отопления из-за больших расценок на «тепло», некоторые отдают предпочтение печке, которая работает на отработанном масле.

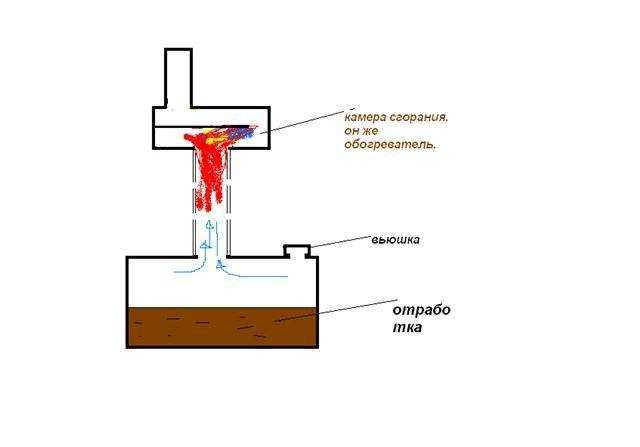

Схема работы печи на отработанном масле.

Схема (рис. 1) изображает простую конструкцию, которая по теплоотдаче приравнена к электронагревателям с мощностью в 15 кВт/час. Отопить ей по силам комнату с площадью до 50 квадратных метров. Топка на отработанном масле позволит снизить стоимость отопления и одновременно уменьшить загрязнение окружающей среды.

Конструкция печи делается из листовой стали, система имеет три части:

Нижняя представляет собой резервуар для масла.
Средняя – это горелка, обогащающая горячие пары воздухом.
Верхняя – это нагреваемый модуль.

Схема имеет изображения всех деталей и их размеров.

Соединение элементов производится с помощью сварки. Верхний бак обязательно делайте из толстого металла (размер – от 6 мм), ведь это самое горячее место в печке, материал в этом месте разгорается докрасна. После сварочных работ проверьте на течь заливную емкость, это позволит избежать протечек масла при эксплуатации.

Если вы решили делать агрегат с дополнительной ванночкой, то соединяйте ее с основным баком металлической трубой, если же без, то заправку производите через крышку-заслонку, служащую для регулировки подачи воздуха, мощности горения, а также расхода топлива. Такая крышка должна с легкостью открываться и закрываться. Дымоход присоединяйте к выхлопу без зазора.

Конструкция печи не должна меняться, это для вашей же безопасности, а вот с габаритами агрегата поэкспериментировать можно. Главное здесь – придерживаться принципа: догорание паров масла должно происходить в трубке с отверстиями, которые примерно составляют 10% от диаметра самой трубы. Высота трубы в четыре раза больше диаметра трубы.

Еще одна константа – прямоугольная емкость.

Дополнение к печи на обработке

Изготовление печи на отработке можно облегчить, использовав углеродный, газовый или кислородный баллоны, долговечность устройства при этом останется на высоком уровне, пожарная безопасность также будет в норме. Схема такого устройства представлена на рис. 2.

Особенности работы системы:

Площадь отопления – 90 квадратных метров.
Водный контур для съема тепловой энергии делается из нижней части газового баллона (объем – 100 литров).

Масло в системе подается самотеком.
Принудительная подача воздуха не нужна.
Дымоход можно сделать из труб (железо толщиной 2 мм, сечение 11 см).

Розжиг печки на отработанном масле

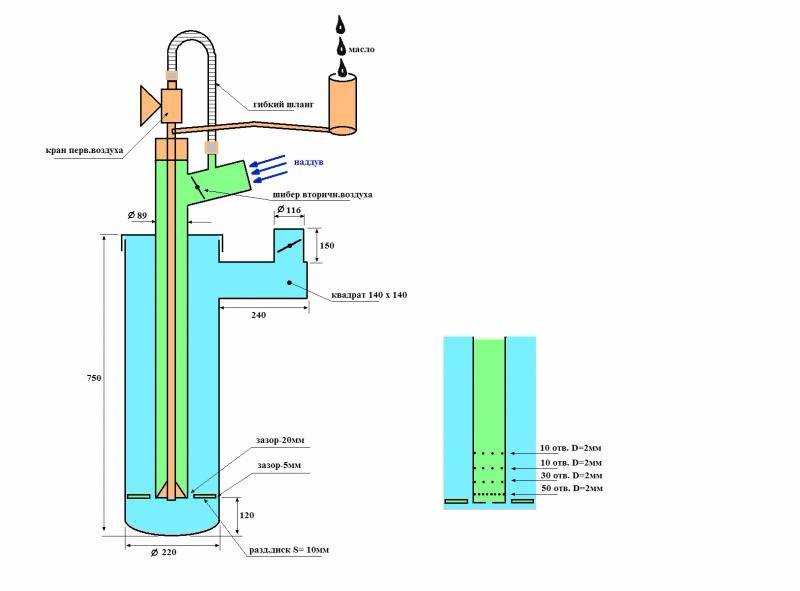

Рисунок 2. Чертеж печи на отработанном масле из баллона.

Откройте кран для подачи масла, убедитесь, чтобы в камере сгорания было хотя бы 10 мм топлива, долейте 50 г жидкости для розжига (это может быть керосин, дизтопливо), подожгите фитиль каминной спички, опустите ее через зольник или верхнюю крышку в камеру сгорания – жидкость загорится; включите вентилятор наддува. Чтобы не образовалась сажа, следите, чтобы масло не горело без наддува. Закройте крышку зольника. Через пять минут топливо вскипит и машина будет работать в обычном режиме.

Отработанное масло рекомендуется перед заливкой отстаивать: так вы избавитесь от воды, тосола и иных примесей, которые могут вызвать нестабильное горение котла. Вентилятор наддува выключайте не ранее чем через пять минут после выгорания топлива. Тушение печи на отработанном масле производится так:

Проследите за временем расхода масла, на основе этого анализа прекратите подачу топлива.
Воспользуйтесь экстренным методом, для этого вам понадобится углекислотный огнетушитель. Вода для тушения топлива печи на отработке не используется.

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

КПД – до 75 процентов.
Расход масла: два литра в час.

Недостатки:

Дымоход должен быть не меньше четырех метров.
В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Самые популярные статьи блога за неделю

Как сделать своими руками печь на отработанном масле

Представленная ниже модель печки на отработанном масле — наиболее простой, эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Товары для изобретателей Ссылка на магазин.

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками.
А вот такую печку (фото ниже) можно приобрести в этом китайском магазине.

Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.
Начальная конструкция была простой, она не предусматривала наличие вентилятора. Над ее усовершенствованием поработал изобретатель Николай Тетюхин. На верхний бак он приварил лабиринт и поставил вентилятор, создав необходимый турбоподдув, тем самым улучшив ее показатели.

Электроника для самоделок вкитайском магазине.

Эксплуатационные и технические характеристики самодельной печи на отработке

Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
Внимание! В печи можно использовать масло и только масло! Недопустимо использовать в качестве топлива легковоспламеняющиеся вещества, такие как бензин, растворители, ацетон и т.п.

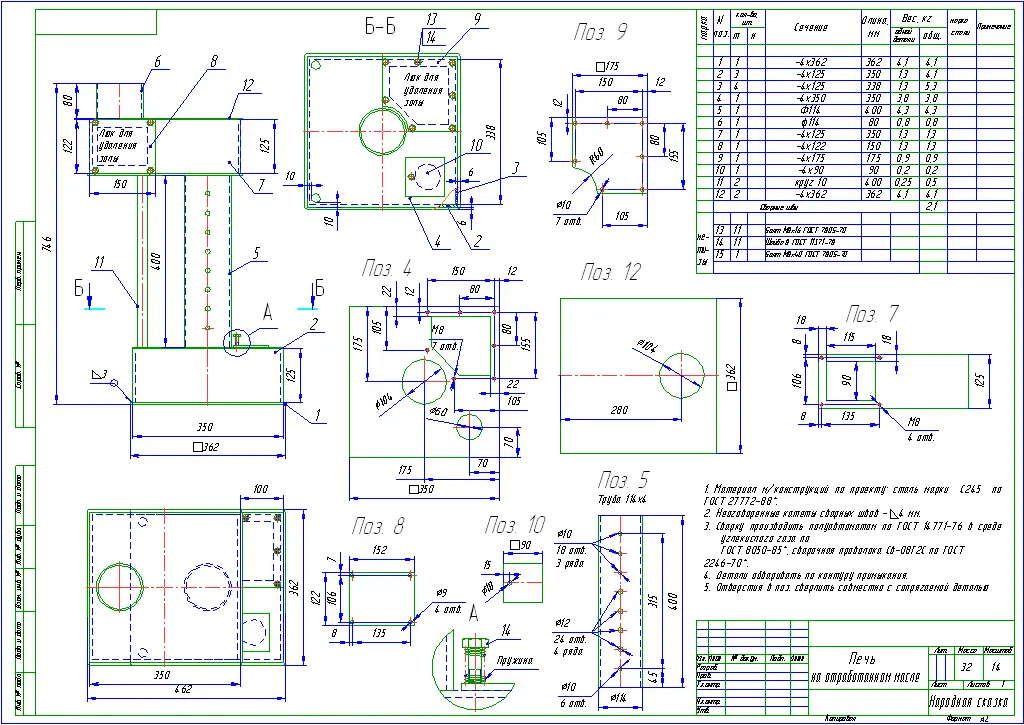

Схема печки на масле

Технические характеристики

— минимальная высота дымохода 4 м; (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
— диаметр дымохода 102 мм;
— габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм;
— масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час; кпд 75%; температура печи — 800-900 градусов, а на выходе из печи — 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи на отработке

1. Самое главное достоинство такой печи на масле — это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают — летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
3. В конструкции печки нет таких усложненных элементов как форсунки и капельницы. Поэтому она проста надежна в изготовлении и эксплуатации. Что привлекает в конструкции данной печки, это наличие подробных
чертежей и, соответственно, возможность сделать печь на отработке своими руками.

Как разжигать печь на отработанном масле

Перед розжигом печи необходимо осмотреть дымоход и печь в целом. Убрать посторонние предметы с печи и из емкости для топлива. Нельзя допускать присутствие воды в этой емкости.

Залить через отверстие небольшое количество масла — 2-3 литра. Для быстрого розжига долить 50-100 грамм жидкости для розжига (керосин, дизтопливо, печное топливо или специальную жидкость).

Смочить самодельный бумажный фитиль или ветошь в жидкости для розжига или в масле, поджечь его и опустить в отверстие для топлива на дно емкости для отработанного масла. Немного прикрыть отверстие, оставив щель шириной 1-2 см. Жидкость должна загореться. Регулируя размер щели, разжечь печь до устойчивого горения. Спустя 2-5 минут масло должно закипеть, печь нагревается и входит в рабочий режим.

Здесь скачайте чертеж печи на отработке и подробные инструкции.
Смотрите как изготовить и как работает печь на отработанном масле на видео.

Чертежи и сборка на видео (в 2 частях)

Далее еще один вариант печи на отработке.

Постройте печь, которая работает на отработанном моторном масле. Свободная энергия и отопление.

Нагрев потребляет много энергии, что приводит к увеличению затрат. Независимо от того, в виде электричества или газа, нагреватель по-прежнему будет принимать значительный куш от вашего бюджета. Разве вы не хотите, чтобы для отопления применялся альтернативный источник энергии? Ну, вы пришли в нужное место.

С небольшим количеством механического волшебства вы можете построить свою собственную печь -нагреватель, которая работает на отработанном моторном масле. Эта система не только помогает снизить затраты как на электроэнергию, так и на топливо, но вы также можете использовать отходы, которые могут загрязнять как почву, так и воду.

Конечно, есть определенные риски при проведении такой сборки (ну, игра с огнем всегда была рискованным предложением). Однако, если вы это исправите, ваш гараж будет более чем готов к холодным дням. Этот нагреватель доказал свою эффективность и все еще может быть улучшен несколькими способами.

Свободная энергия и отопление: моторная мазутная печь.

Построение нагревателя, который работает с использованием отработанного моторного масла, на самом деле прост. Один из видео был построен с использованием нескольких запасных частей. Как сказал бы сам автор, дизайн печи, которую они изготовили, все еще можно улучшить. Работать с нейтак же просто, как ее построить.

Путешествие к нагревателю отработанного масла Forever

Роджер Сандерс обновил свою популярную улучшенную версию нагревателя на отработанном масле Mother Earth News, добавив много новой информации и опций.
Этот обогреватель на отработанном масле решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить вам тысячи долларов на счетах за отопление.
Конструкция Roger проста, надежна, проста в сборке и эксплуатации бесшумна и не потребляет электроэнергии имеет надежный поток масла и широкий диапазон температур легко зажигается и легко чистится.

«Это практичная конструкция, которую вы можете использовать изо дня в день для серьезного обогрева своего дома или мастерской, не тратя много времени и нервов», — говорит он.
Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы, которые задают читатели.
Есть новые разделы на:
Строительство
Теория работы
Практические моменты эксплуатации
Автоматизация
Горячее водоснабжение и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного масла
И многое другое с подробными инструкциями, фотографиями и чертежами.
Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22,50 доллара США.
Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ

После напряженной, но очень ХОЛОДНОЙ первой зимы, проведенной в старом, ветхом и замерзающем традиционном японском доме из дерева и бумаги, в котором мы жили до 2004 года, мы наконец закончили строительство нашего первого нагревателя на отработанном масле за день до начала весны. У нас он был на кухне, часть которой была открыта для непогоды, и это действительно согревало помещение.
Лучше всего он сжигал нефтяное топливо, но мы сжигали в нем отработанное кулинарное масло (WVO, отработанное растительное масло), а не отработанное моторное масло — см.
Примечание . Он производил много тепла и дымил немного, но не слишком сильно. но мы обнаружили, что его нужно слишком часто декоксовать. (См. Обогреватель на биотопливе с принудительной подачей воздуха Journey to Forever .)
Как и большинство вещей, которые мы строим, он был сделан в основном из хлама — 90-литрового дизельного топливного бака от выброшенной машины для сушки риса, выброшенных труб печи из нержавеющей стали и арматура, пара сковородок, немного металлолома, несколько кусков 1-дюймовой водопроводной трубы, отрезок 1/4-дюймовой медной трубы от сдохшего кондиционера, гайки, болты и саморезы. Общая стоимость была эквивалентна примерно 2,50 долларам США.
Конструкцию см. на схемах:
Схема A , Схема B .
Справа: Нагреватель питается от 20-литрового керосинового бака от списанного водонагревателя, на полке за изгибом трубы дымохода. Он имеет регулируемый клапан на выходе топлива, необходимый для правильной подачи топлива.
Слева: 90-литровый бак для дизельного топлива, из которого мы сделали обогреватель.
Основой горелки является 8-дюймовая сковорода из нержавеющей стали с отшлифованной ручкой и обрезанным краем. Она стоит на двух стальных пластинах, между которыми проходит водопроводная труба длиной 4 дюйма и диаметром 1 дюйм. «круглая стальная пластина горелки имеет диаметр чуть менее шести дюймов и перфорирована отверстиями 5/16 дюйма. Устройство представляет собой перевернутую чугунную сковороду диаметром 6 дюймов с отрезанной ручкой, перфорированной отверстиями 5/16 дюйма. Он удерживается над пластиной горелки двумя стальными водопроводными трубами длиной 1 дюйм длиной 1 дюйм. Весь блок крепится болтами к полу. обогревателя
В баке было вырезано отверстие для двери, которое использовалось в качестве двери. Стальная опора прикручена болтами внутри нагревателя вокруг дверного пространства, ее отверстие на 3/8 дюйма меньше, чем дверное пространство. Другой кусок стали прикручен снаружи к нижнему краю, чтобы заклинить дверцу. Вверху ее удерживают три рычага В дверце прорезано сдвижное смотровое окно
Стальная пластина закрывает отверстие заливной горловины, в центре вырезаны отверстия для 4-дюймовой воздушной трубы и дымохода.
Если у вас нет электролобзика, которым можно резать сталь, наметьте форму двух больших отверстий и аккуратно просверлите круг маленьких отверстий рядом друг с другом прямо внутри круга. Прорежьте металл между отверстиями, удалите внутреннюю часть металла, а затем используйте полукруглый напильник, чтобы сгладить края отверстия, пока оно не совпадет с трубой печи. Клипсы и саморезы удерживают дымоход на месте.
Медная труба 1/4 дюйма четырежды обвивается вокруг дымохода, вход вверху, выход внизу, выход изогнут вниз, чтобы капать в воздушную трубу.
Кольцо, вырезанное из отрезка трубы дымохода с отогнутым внизу фланцем, привинчивается к воздушной трубе, чтобы удерживать ее на месте.
Топливопровод на месте, передняя половина втулки прикручена к 9Изгиб 0 градусов в верхней части воздушной трубы. Входной конец проходит через заднюю часть втулки
Топливный бак, вверху. Далее установка горелки. Крайний справа воздуховод и раструб над горелкой. Как построить воронку .
Поднимите воронку (она скользит вверх), чтобы добавить перлит в сковороду. Опустите воронку на место. Добавьте в перлит пару сотен мл керосина.
. .. и зажгите керосин в перлите. Горящая бумага посылает горячий воздух вверх по дымоходу и устанавливает воздушный поток. Закройте дверь, включите подачу топлива. Проверьте пламя в горелке через скользящее окно, чтобы отрегулировать подачу топлива.
Подложите скомканную бумагу к задней части печи на полу и подожгите…

До
Нагреватель на отработанном масле MOTHER’s — оригинальная версия
Краткая инструкция
Обратная связь
Знакомство с нагревателем на отработанном масле Forever
Модификации:
Нагреватель на отработанном масле Роджера Сандерса
Нагреватель на отработанном масле Брюса Вудфорда
Нагреватель на биотопливе Journey to Forever
Биодизель 9001 6 Сделайте свой собственный биодизель
Рецепт Майка Пелли
Двухстадийный биодизельный процесс
ЗАЩИТНЫЙ биодизельный процесс
Процессоры биодизеля
Биодизель в Гонконге
Выбросы оксида азота
Глицерин
Биодизельные ресурсы в Интернете
Есть ли будущее у дизелей?
Выход и характеристики растительного масла
Стирка
Биодизель и ваш автомобиль
Еда или топливо?
Натуральное растительное масло в качестве дизельного топлива
Этанол
Ресурсы этанола в Интернете
Является ли этанол энергоэффективным?

Мать-Земля: Нагреватель на отработанном масле

Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставили вас искать более дешевый способ обогрева магазина, гаража или дома предстоящей зимой?

Что ж, больше не царапайте! Потому что МАТРИАРХ здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные тесты, проведенные исследовательским отделом МАТЕРИ, подтвердили две вещи:

сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла и
при подаче в правильно сконструированную горелку картерное масло сгорает чистым и без заметного запаха.

И вы, конечно, не можете победить по цене! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех заправочных станций на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за свое отработанное масло, столь же верно и то, что такая же разбрызгивание окупится, если вы вывезете отработанное масло из картера. Все усредняется.

Кроме того, насколько могут определить экологически ориентированные исследователи МАТЕРИ, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь, по крайней мере по двум причинам:

Каждый галлон отработанного сливного масла, перерабатываемого «еще один раз» в качестве топлива, примерно равен на один галлон меньше свежей нефти, которую необходимо откачивать из-под земли и перерабатывать, и
Переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем, как это обычно делается, «утилизация» жидкости путем выливания ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… За 36 долларов!

Увеличенное изображение

Печь на отработанном масле МАТЕРИ (которая выделяет больше тепла, чем известные нам масляные печи за 500 долларов) может быть построена так недорого (около 36 долларов) в основном потому, что ее основное «сырье» добывается из выброшенного на свалку электрического водонагревателя. Такие обогреватели постоянно доступны «бесплатно» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шопинговую» поездку в ваш дружелюбный район или на свалку в маленьком городке.

Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить показанный здесь бак электрического водонагревателя бочкой на 55 галлонов. Указанный нами танк — единственный путь по крайней мере по четырем причинам:

Металлические стенки выброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] гораздо эффективнее противостоять выгоранию, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки емкостью 55 галлонов. При осторожности бак водонагревателя должен прослужить даже всю жизнь.
Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи. Баки водонагревателей не имеют ребер… следовательно, никаких проблем, связанных с ними.
Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.
В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку. Выброшенные водонагреватели, однако, может забрать бесплатно любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… ну почему бы и нет?

Выбирайте и планируйте заранее

Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов должен прекрасно работать, если его преобразовать в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонная установка (размерами 20 дюймов в диаметре и 32 дюйма в высоту): с ней легко обращаться, она представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который может быть довольно ловко разобраны для некоторых внутренних частей масляной горелки.

Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть очищен (от листового металлического покрытия и изоляции) «в полевых условиях», а его бак должен быть проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчина, обычно исходящая от шва или сварки). Бесполезно таскать неисправный контейнер домой… а потом снова на свалку.

ОК. У вас есть хороший, прочный танк, который вам нравится? Отлично. Установите его на край и, обращаясь к рисункам в этой статье, представьте себе, как он будет выглядеть после того, как превратится в печь. Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.

Имейте также в виду, что есть много различий между выброшенными баками водонагревателей. У одних просто естественно, что вся их фурнитура находится в нужных местах… а у других нет. Это может означать, что вам придется немного отклониться от показанного здесь дизайна, чтобы заставить любой конкретный переработанный контейнер выполнять свою работу. (Это «блуждание», конечно, может сыграть вам на руку. Например: благодаря «странному» фитингу, который уже был на баке, который мы использовали, когда нашли его, единственный способ, которым мы могли установить круглый шестидюймовый диаметр дымоход на нашей готовой печи был сжат, сжимая вентиляционную трубу, пока она не приобрела овальное поперечное сечение 5 x 7 дюймов. Конечно, это было немного больше работы … но это, безусловно, придало нашей печи изготовленный на заказ, «магазинный» вид. купил» смотрите!)

МАТЬ делает это легко!

Увеличенное изображение

Исследовательская группа MOTHER специально разработала этот обогреватель на отработанном масле как простой сборный узел, который сможет собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами.

СОВЕТ. Если у вас есть резак или доступ к нему и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ резки металла в этом проекте. призывает для. В противном случае электрическая сабельная пила — предпочтительно модель промышленного назначения — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).

Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на прилагаемых чертежах в трех видах, которые вам придется прорезать в стенках спасенного бака водонагревателя, положить контейнер на бок и поджечь или выпилить доступ дверь. Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.

ПРЕДОСТЕРЕЖЕНИЕ : Не делайте отверстия для воздухозаборной трубы и дымохода больше, чем это необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить трубы вокруг дымохода песком). печной цемент). На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера. На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.

Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать сборку горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.

Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы нашли это. Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8xX 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы же говорили вам, что это совместный проект!

Суть дела

Сердцем обогревателя на отработанном масле MOTHER является блок горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, скрепленных болтами. сэндвич (с прокладками труб между основными компонентами). Перфорация в верхней сковороде и тарелке представляет собой отверстия диаметром 1/4 дюйма, расположенные на расстоянии около дюйма друг от друга. Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.

Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. При желании этот дымоход можно оборудовать заслонкой (хотя мы не сочли это необходимым).

После того, как труба дымохода закреплена на месте (мы использовали болты и железные уголки шириной 3/4 дюйма), оберните наружный диаметр 1/4 дюйма. трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя, как показано на рисунке.

Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой (8-дюймовой) дымоходной трубой большего размера, а колено 4-дюймовой дымоходной трубы под углом 90 градусов крепится сбоку от 8-дюймовой трубы так, чтобы он надевается на нижний конец медной трубки — образуется подогреватель (одна из причин, по которой печь на отработанном масле МАТЕРИ горит так эффективно и с таким чистым пламенем).

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая 4-дюймовая труба дымохода и воронка или конус из листового металла (из «кожи» спасенного водонагревателя) диаметром поперек дна отверстие, примерно равное диаметру узла горелки плиты, крепится к нижней части трубы.

Как вы можете себе представить, вся эта сборка «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» — когда она завершена — может свободно перемещаться вверх или вниз по своему усмотрению… если только вы не зафиксируете ее в оптимальное рабочее положение (устье воронки должно быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды). Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымоходной трубы после того, как она будет поднята или опущена по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится. .

Последние штрихи

Дверца мазутной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия, и фиксируется выступом, прикрепленным болтами к внутренней стороне одного из ее краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края. Короткий кусок уголка, прикрепленный к двери вместо ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и др. ).

Покрасьте готовую печь матовой черной краской Thurmalox 270 (или эквивалентной), установите устройство на место и закрепите его болтами, заполните узел горелки дробленым асбестом (или, что еще лучше, Insblock… асбестовым кирпичом производства E.P. Green Company и продается по всей стране), а дно печи заполнить песком.

ПРИМЕЧАНИЕ : Не используйте асбест, попробуйте что-то более безопасное, например изоляцию из перлита или керамического волокна. — Путешествие в вечность
Основные факты о перлите:
http://www.perlite.net/redco/basic.htm

Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите действительно украсить его для гостиной! Затем подключите линию подачи масла самотеком и дымоход в соответствии с утвержденными методами подачи топлива и вентиляции … зажгите, откиньтесь на спинку кресла и наслаждайтесь теплом!

Ага! Это действительно работает!

Если всесторонние испытания этой печи, проведенные МАТРИАРХом, являются каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловыделению. Прототип, который вы видите здесь, стоил нам в общей сложности 36,14 доллара на постройку … и мы купили почти все, что входило в печь, кроме бака водонагревателя, который составляет ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. Д., Валяющихся в магазине. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и в любое время, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы не делаешь плохо!

Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле для МАТЕРИ, — это эксплуатация устройства после того, как оно будет собрано!

Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую, но, насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час, что достаточно для обогрева небольшого дома с хорошей теплоизоляцией).

Во втором, печь МАТЕРИ изливает все это тепло, просто потягивая свое топливо — при настройке на максимальную эффективность устройство потребляет менее одной кварты масла в час … в отличие от одной трети галлона (или больше!), что сравнимого размера (и очень дорогая!) Коммерческая мазутная горелка выпила, когда наши исследователи проверили ее на плите МАТЕРИ.

И, в-третьих, печь МАТЕРИ была рассчитана на работу на «бесплатном» отработанном картерном масле! Поэтому неудивительно, что мы считаем, что наш маленький драгоценный камень может окупить свою скромную первоначальную стоимость менее чем за две недели. И после этого работает абсолютно бесплатно!

Для такой эффективности есть причина

Нелегко, конечно, придумать такую экономию в наше время… если только не потрудиться над этим. Именно это и сделали исследователи МАТЕРИ.

Горелка на отработанном масле МАТЕРИ разрабатывалась несколько месяцев, и печь, которую вы видите здесь, является «шестым поколением» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ переработки отработанного моторного масла в бесплатное тепло для предстоящей зимы … мы хотели бы знать об этом. Конечно, вполне может быть … но пока кто-нибудь не покажет нам это, мы считаем, что печь МАТЕРИ «собери ее за один день из материалов на 36 долларов, а затем запусти ее на бесплатном топливе» — это практически идеальная печь. способ, который вы собираетесь найти, чтобы согреться в холодные месяцы впереди.

Как зажечь и использовать печь на отработанном масле

Пропитайте асбест [используйте перлит] в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.

Теперь подождите, пока быстро горящая бумага не начнет тягу горящего керосина и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вы хотите получить максимальный нагрев) могли капать в горелку каждый час.

Вот именно! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.

Одного свечения хватает на несколько недель… даже на всю зиму!

ВНИМАНИЕ:
Никогда не пытайтесь разжечь горячую печь керосином, не открывайте дверцу доступа во время работы печи и никогда не используйте бензин или другое легковоспламеняющееся топливо для запуска печи!

Список материалов

Компонент	Количество	Цена	Товар
Нагреватель	(1)		Выброшенный электрический водонагреватель, неоцинкованный, 30–50 галлонов
Воздухозаборник	(1)	3,00 $	Дымоход 12″ X 8″
	(1)	1,25	Дымоход 18″ X 4″
	(1)	. 80	Колено 4″ 90 градусов
	(1)	1,00	10-футовый подвесной ремень
	(1)		12-1/2″ X 6-1/4″ кусок листового металла
	(1)		23″ X 12″ кусок листового металла
Дымоход	(1)	4,75	Тяжелая дымовая труба 36″ X 6″
	(1)	1,00	Реверсивный стальной шпиндель 6″ (заслонка дымохода)
Горелка в сборе	(1)	4,00	6-дюймовая чугунная сковорода
	(1)	3,00	8-дюймовая стальная сковорода
	(1)	3,00	Стальная пластина 1/4″ X 6″
	(1)	.60	Повторный болт 1/4″ X 12″
	(1)	.20	1″ X 9″ длина E.M.T. (электрическая металлическая трубка)
	(1)	. 40	Ниппель 3/4″ X 4″ (труба с резьбой)
	(2)	1,20	Напольный фланец 3/4 дюйма
Узел подачи топлива	(1)	3,00	Длина 7 футов, наружный диаметр 1/4 дюйма, мягкая медная леска
	(1)	30.00	катушка из мягкой меди с наружным диаметром 3/8 дюйма
	(2)	8,50	2-дюймовые уличные колена с наружной резьбой
	(2)	6,20	2-дюймовые вентилируемые заливные пробки с наружной резьбой
	(2)	1,25	Переходник с наружной резьбы 3/4″ на внутреннюю резьбу 1/2″
	(2)	.80	Ниппели с наружной резьбой 1/2 дюйма, закрытые
	(2)	5,60	Отсечные клапаны с внутренней резьбой 1/2″ на внутреннюю резьбу 1/2″
	(2)	. 85	Наружная резьба 1/2 дюйма до наружного диаметра 3/8 дюйма. развальцовка с наружной резьбой, с развальцовочными гайками
	(2)	.75	Наружная резьба 1/4 дюйма до наружного диаметра 3/8 дюйма. развальцовка с наружной резьбой, с развальцовочными гайками
	(2)	5,20	Игольчатые клапаны 1/4″, внутренняя резьба
	(2)	.4	Ниппели с наружной резьбой 1/4 дюйма, закрытые
	(1)	.90	1/4″ внутренняя резьба T
	(1)	.70	Наружная резьба 1/4 дюйма до наружного диаметра 1/4 дюйма. раструб с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры	(1)	1,14	Плоский приклад 1/8″ X 3″ X 36″
	(1)	1,20	Плоский приклад 3/32″ X 1/12″ X 60″
	(1)	. 60	1 «X 1″ X 8» уголок
	(1)	1,05	оконная защелка
	(1)		лом листового металла размером 2″ X 2″
	(45)	Итого по этим 7 наименованиям 2,50	Болты с полукруглой головкой 10-32 с гайками, 3/4″
	(21)		Болты с полукруглой головкой 1/4″ с гайками, 3/4″
	(3)		Шурупы для листового металла № 10, 1/2″
	(8)		Плоские шайбы 3/16 дюйма
	(6)		Стопорные шайбы 3/16 дюйма
	(13)		Стопорные шайбы 1/4 дюйма
	(4)		Гайки 1/4″
	(1)	2,00	100 фунтов. мешок мелкий песок
	(1)	.45	Трубная заглушка 3/4″
	(1)	2,00	13 унций. Разное Навигация по записям « Смесительный узел с насосом: Насосно-смесительные узлы для водяного теплого пола — виды, монтаж и подключение к системе отопления Утеплитель басвул: Базальтовый утеплитель купить в Уфе по низкой цене с доставкой » Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Поиск Search for: Рубрики Виды Виды отопления Заливка Ленточный фундамент Советы строителя Столбчатый фундамент Строение Фундамент Разное © 2024 SeaSide-Home Карта сайта
