Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

  1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
  2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.


Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи.

При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

  • Стойки и кронштейны;
  • Заглушки;
  • Кран Маевского или автоматический воздухоотводчик;
  • Набор уплотнительных прокладок;
  • Запорная арматура или терморегуляторы.

Правила сборки

Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться.

В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.


Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.

Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.


Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.


Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах. При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов

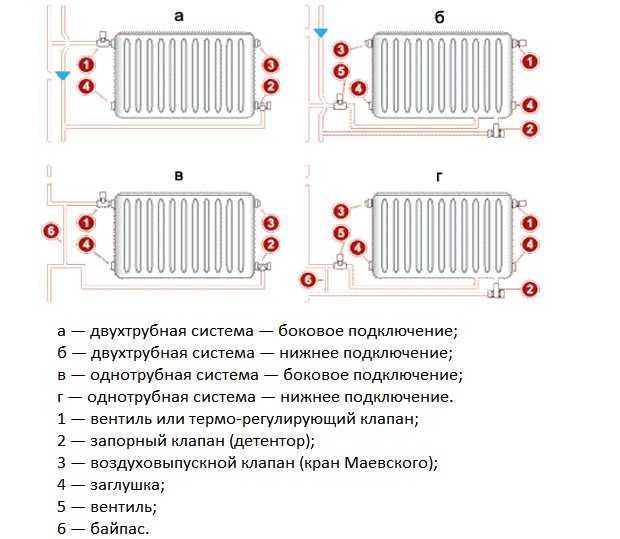

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.


На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

  • Настраивать температурный режим в каждом отдельном помещении;
  • Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.


В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

  • Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
  • Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
  • Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
  • Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение

Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.

Схема подключения алюминиевого радиатора отопления Rifar

Рейтинг магазина

Яндекс Маркет

4.7

возможно вас интересуют:

— алюминиевые радиаторы Rifar Alum, Alum Ventil



Схемы подключения секций из алюминия могут быть различными, но стоит познакомиться с каждой из них.

1) К примеру, это может быть диагональная схема, которая иногда может именоваться боковой перекрестной.

В этом случае, подача воды в обязательном порядке должна быть осуществлена именно сверху. В таком случае, обратка, в которую будет уходить теплоноситель, должна находиться снизу. Подключение наоборот может принести потери в теплоотдаче в целых 50%, так что выдумывать ничего не стоит. Дело в том, что тёплая вода будет стремиться подниматься вверх, так что именно подача сверх позволит создать опускание потока вниз, равномерное перемешивание и равномерное распределение нагрева. Эта конфигурация является одной из самых оптимальных и эффективных, но используется не так уж часто.


2) Вторым методом подключения тепловых элементов будет боковая односторонняя схема. Здесь вода тоже должна подаваться сверху, но выходить она должна не в том же направлении, что и поступает, но внизу и в противоположном. Эта установка очень удобна особенно при большом количестве секций, ведь вода явно не успеет остыть, а вот прогрев будет просто потрясающим. Некоторые параметры будут зависеть от скорости циркуляции и температуры теплоносителя, но всё-таки такой выбор продолжает оставаться одним из самых надёжных.

Именно такое оборудование встречается очень часто, очень популярным является в загородных домах и дачах, где обычно большая площадь помещения и обогрев нужен предельно эффективный.

3) Следующей будет нижняя схема соединения. Такой вариант иногда именуется серповидным или седельной схемой. Согласно научным данным, теплоотдача при таком способе на 7% ниже, чем при использовании диагонального способа. Но у такого способа, конечно же, есть своё преимущество — именно от позволяет эффективно скрывать конструкцию в стенах или под плинтусом, если другие способы сделать это не позволяют. Именно нижняя схема подключения позволит позаботиться о создании более стильного и интересного интерьера, но этот вопрос, конечно же, продолжает оставаться сугубо индивидуальным.

4) Далее следует нижний или, как он часто именуется, напольный вид соединения радиаторов отопления. Обычно это относится только к специализированны, именно с нижним подключением. Оба канала пропуска будут направлен вертикально в пол. Именно такое оборудование устанавливается при помощи специальных сантехнических узлов, что не всегда удобно. С другой стороны, такой выбор обеспечивает максимальную теплоотдачу.

Rifar Alum 350 — 1 секция
874 ₽



Rifar Alum 350 — 4 секции
3497 ₽



Rifar Alum 350 — 5 секций
4371 ₽



Rifar Alum 350 — 6 секций
5245 ₽



Rifar Alum 350 — 7 секций
6119 ₽



Rifar Alum 350 — 8 секций
6994 ₽



Rifar Alum 350 — 9 секций
7868 ₽



Rifar Alum 350 — 10 секций
8742 ₽



Rifar Alum 350 — 11 секций
9616 ₽



Rifar Alum 350 — 12 секций
10490 ₽



Rifar Alum 350 — 13 секций
11365 ₽



Rifar Alum 350 — 14 секций
12239 ₽



Rifar Alum 500 — 1 секция
893 ₽



Rifar Alum 500 — 4 секции
3571 ₽



Rifar Alum 500 — 5 секций
4464 ₽



Rifar Alum 500 — 6 секций
5357 ₽



Rifar Alum 500 — 7 секций
6250 ₽



Rifar Alum 500 — 8 секций
7142 ₽



Rifar Alum 500 — 9 секций
8035 ₽



Rifar Alum 500 — 10 секций
8928 ₽



Rifar Alum 500 — 11 секций
9821 ₽



Rifar Alum 500 — 12 секций
10714 ₽



Rifar Alum 500 — 13 секций
11606 ₽



Rifar Alum 500 — 14 секций
12499 ₽



Rifar Alum 350 Ventil VR — 1 секция
2855 ₽



Rifar Alum 350 Ventil VR — 4 секции
5478 ₽



Rifar Alum 350 Ventil VR — 5 секций
6352 ₽



Rifar Alum 350 Ventil VR — 6 секций
7226 ₽



Rifar Alum 350 Ventil VR — 7 секций
8100 ₽



Rifar Alum 350 Ventil VR — 8 секций
8975 ₽



Rifar Alum 350 Ventil VR — 9 секций
9849 ₽



Rifar Alum 350 Ventil VR — 10 секций
10723 ₽



Rifar Alum 350 Ventil VR — 11 секций
11597 ₽



Rifar Alum 350 Ventil VR — 12 секций
12471 ₽



Rifar Alum 350 Ventil VR — 13 секций
13356 ₽



Rifar Alum 350 Ventil VR — 14 секций
14220 ₽



Rifar Alum 500 Ventil VR — 1 секция
2874 ₽



Rifar Alum 500 Ventil VR — 4 секции
5552 ₽



Rifar Alum 500 Ventil VR — 5 секций
6445 ₽



Rifar Alum 500 Ventil VR — 6 секций
7338 ₽



Rifar Alum 500 Ventil VR — 7 секций
8231 ₽



Rifar Alum 500 Ventil VR — 8 секций
9123 ₽



Rifar Alum 500 Ventil VR — 9 секций
10016 ₽



Rifar Alum 500 Ventil VR — 10 секций
10909 ₽



Rifar Alum 500 Ventil VR — 11 секций
11802 ₽



Rifar Alum 500 Ventil VR — 12 секций
12695 ₽



Rifar Alum 500 Ventil VR — 13 секций
13587 ₽



Rifar Alum 500 Ventil VR — 14 секций
14480 ₽



Rifar Alum 200 — 1 секция
856 ₽



Rifar Alum 200 — 4 секции
3422 ₽



Rifar Alum 200 — 5 секций
4278 ₽



Rifar Alum 200 — 6 секций
5134 ₽



Rifar Alum 200 — 7 секций
5989 ₽



Rifar Alum 200 — 8 секций
6845 ₽



Rifar Alum 200 — 9 секций
7700 ₽



Rifar Alum 200 — 10 секций
8556 ₽



Rifar Alum 200 — 11 секций
9412 ₽



Rifar Alum 200 — 12 секций
10267 ₽



Rifar Alum 200 — 13 секций
11123 ₽



Rifar Alum 200 — 14 секций
11978 ₽



Rifar Alum 350 Ventil VL — 1 секция
2855 ₽



Rifar Alum 350 Ventil VL — 4 секции
5478 ₽



Rifar Alum 350 Ventil VL — 5 секций
6352 ₽



Rifar Alum 350 Ventil VL — 6 секций
7226 ₽



Rifar Alum 350 Ventil VL — 7 секций
8100 ₽



Rifar Alum 350 Ventil VL — 8 секций
8975 ₽



Rifar Alum 350 Ventil VL — 9 секций
9849 ₽



Rifar Alum 350 Ventil VL — 10 секций
10723 ₽



Rifar Alum 350 Ventil VL — 11 секций
11597 ₽



Rifar Alum 350 Ventil VL — 12 секций
12471 ₽



Rifar Alum 350 Ventil VL — 13 секций
13356 ₽



Rifar Alum 350 Ventil VL — 14 секций
14220 ₽



Rifar Alum 500 Ventil VL — 1 секция
2874 ₽



Rifar Alum 500 Ventil VL — 4 секции
5552 ₽



Rifar Alum 500 Ventil VL — 5 секций
6445 ₽



Rifar Alum 500 Ventil VL — 6 секций
7338 ₽



Rifar Alum 500 Ventil VL — 7 секций
8231 ₽



Rifar Alum 500 Ventil VL — 8 секций
9123 ₽



Rifar Alum 500 Ventil VL — 9 секций
10016 ₽



Rifar Alum 500 Ventil VL — 10 секций
10909 ₽



Rifar Alum 500 Ventil VL — 11 секций
11802 ₽



Rifar Alum 500 Ventil VL — 12 секций
12695 ₽



Rifar Alum 500 Ventil VL — 13 секций
13587 ₽



Rifar Alum 500 Ventil VL — 14 секций
14480 ₽




Также статьи по этой теме:
Монтаж, ремонт и подключение алюминиевых радиаторов
Технические характеристики алюминиевых радиаторов
Какие алюминиевые радиаторы лучше выбрать?
Дешево купить алюминиевый радиатор
Алюминиевые радиаторы с нижним подключением





схема как лучше сделать, преимущества и недостатки

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые преимущества однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее обратки), большинство предпочитает именно ее.

Такие системы устанавливаются в многоэтажных и многоквартирных домах.

Устройство

Элементы двухтрубного отопления с нижним разрезом трубы:

  • котел и насос;
  • Авто воздухоотводчики, термостатические и предохранительные клапаны, клапаны;
  • аккумуляторы и расширительный бачок;
  • фильтры, регулирующие устройства, датчики температуры и давления;
  • байпасы можно использовать, но не обязательно.

Достоинства и недостатки

Рассмотренная двухтрубная схема подключения при использовании обнаруживает множество достоинств. Во-первых, равномерность распределения тепла по всей магистрали и индивидуальная подача теплоносителя к радиаторам.

Поэтому можно отдельно регулировать отопительные приборы: включать/выключать (нужно только закрыть стояк), менять напор.

В разных комнатах можно установить разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя в случае поломки одного отопительного прибора. В-третьих, систему можно установить после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем однотрубная система.

Есть и недостатки:

  • материалов требуется больше, чем для однотрубной линии;
  • низкое давление в подающем стояке приводит к необходимости частого стравливания воздуха путем подключения дополнительных клапанов.

Как работает двухтрубная система с нижним подключением?

Название «двухтрубные» происходит от принципа соединения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное соединение батарей обеспечивает максимальную эффективность теплообмена и движения теплоносителя. Если схема реализована в многоэтажном доме, то отопление квартир осуществляется с помощью коллектора, что облегчает подключение и регулирование температуры в каждом отдельном радиаторе. Тот же принцип используется в частном доме с несколькими этажами или сложной схемой отопления. Схема двухтрубной системы отопления с нижней разводкой выполняется при наличии сложной аппаратуры контроля и управления, поэтому для одноэтажных и малогабаритных домов она не подходит.

В таблице приведены результаты ориентировочного расчета количества секций радиаторов на одно отапливаемое помещение:

Работа системы отопления с верхней разводкой и с нижним присоединением труб отличается, прежде всего, по направлению движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по основному стояку в направлении снизу вверх. По мере его движения теплоноситель, проходя через радиаторы отопления, движется по трубам обратки и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, освобождаются открытием кранов Маевского, установленных на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические вентили – воздухоотводчики.

В таблице ниже приведены данные расчета мощности радиаторов в зависимости от отапливаемой площади помещения:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько контуров отопления через которые жидкость течет по подающему и обратному тракту. Если подающая труба проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: рядом с трассой отопления проложить отдельные воздушные магистрали, включенные в разводку, и подсоединенные на выходе к расширительному бачку.

В этом случае краны Маевского или форточки не нужны, но воздушники значительно усложняют компоновку и практическую сторону разводки — возможность присоединения труб, поворотов и размещение дополнительных трасс вдоль стен или пола , что делает такую ​​конструкцию громоздкой и объемной. Кроме того, подключение труб к ВЛ – это размещение стояков от пола до потолка в каждом помещении, что сводит на нет все преимущества нижнего подключения.

Сравнение с другими типами

В нижней врезке подающая магистраль проложена снизу, рядом с обраткой, т.к. теплоноситель направлен снизу вверх по подающим стоякам. Оба типа разводки могут быть выполнены с одним или несколькими контурами, тупиковыми и связанными с расходом воды в подающем трубопроводе и обратном.

Системы с естественной циркуляцией с нижней линией применяются очень редко, так как требуют большого количества стояков, а смысл такой обвязки труб свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и полы — значение

При верхнем подключении линия подачи находится выше уровня радиатора. Устанавливается на чердаке, в потолке. Нагретая вода поступает сверху, затем – по стоякам подачи равномерно распределяется по батареям. Радиаторы должны располагаться над обраткой. Для исключения скопления воздуха в самой верхней точке (на чердаке) монтируется компенсационный бак. Поэтому он не подходит для домов с плоской крышей без чердака.

Проводка снизу имеет две трубы — подачу и отвод, — радиаторы должны быть выше их. Краном Маевского очень удобно удалять воздушные пробки. Линия подачи находится в подвале, в цоколе, под полом. Подающая линия должна быть выше обратной. Дополнительный уклон линии в сторону котла сводит к минимуму воздушные карманы.

Обе проводки наиболее эффективны в вертикальной конфигурации, когда батареи монтируются на разных этажах или уровнях.

Радиаторы для систем централизованного отопления

Радиатор чугунный столбчатый

  • Многие из нас уже давно привыкли к чугунным радиаторам, устанавливаемым с момента постройки дома и даже, если возникает необходимость, заменяют их на подобные. Для систем централизованного отопления такие батареи достаточно хороши, поскольку выдерживают высокое давление, поэтому в паспорте батарея имеет две цифры, первая из которых указывает на рабочее давление, а вторая – напорное (испытательное) давление. Для чугунных приборов это обычно 6/15 или 8/15.

Радиатор секционный биметаллический

  • Но в девятиэтажке рабочее давление обычно достигает 6 атмосфер, поэтому вышеописанные батареи вполне подойдут, а вот в 22-этажке давление может достигать 15 атмосфер, поэтому здесь более уместны устройства из стали или биметалла. Не подходят для централизованного отопления только алюминиевые радиаторы, так как они не выдержат рабочего состояния централизованного контура.

Рекомендации. Если вы затеяли в своей квартире капитальный ремонт и к тому же хотите заменить радиаторы, то, по возможности, замените трубы разводки. Эти трубы ½” или ¾”, наверное, тоже не в очень хорошем состоянии, а экопласт подойдёт лучше используется вместо этого. Стальные и биметаллические (секционные или панельные) радиаторы имеют более узкие водотоки, чем чугунные, поэтому могут забиваться и терять мощность. Чтобы этого не произошло, поставьте на подачу воды к батарее обычный фильтр, который устанавливается перед водомером.

Принцип работы

Основной характеристикой двухтрубной системы является наличие индивидуальной линии подачи воды к каждому радиатору. В этой схеме каждая из батарей оборудована двумя отдельными трубами: водопроводной и отводящей. Теплоноситель поступает к батареям снизу вверх. Охлажденная вода возвращается по обратным стоякам в обратку, а по ней в котел.

В многоэтажном помещении целесообразно устанавливать именно двухтрубную конструкцию с вертикальной линией и нижней разводкой. В этом случае разница температур между теплоносителем в подающем и обратном трубопроводе создает сильное давление, увеличивающееся по мере подъема пола. Давление помогает воде двигаться по трубопроводу.

В рассматриваемом нижнем присоединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше, чтобы обеспечить равномерную подачу к ним воды.

Накапливающийся воздух удаляется кранами или сливами Маевского, они монтируются на всех отопительных приборах. Применяются также автоматические самосвалы, которые закрепляются на стояках или специальных вентиляционных линиях.

Схема разводки

Пока теплотехники обсуждают оптимальную схему отопления дома ЦО, поднимается вопрос грамотной разводки труб в доме. В современных многоэтажных домах схема разводки отопления может быть реализована по одной из двух возможных схем.

Однотрубное подключение

Первый шаблон предусматривает однотрубное подключение с верхней или нижней разводкой и является наиболее используемым вариантом при оснащении многоэтажных домов отопительными приборами. При этом место обратки и подачи строго не регламентировано и может меняться в зависимости от внешних условий – региона, в котором построен дом, его планировки, этажности и конструкции. Может меняться и прямое направление движения теплоносителя по стоякам. Предусмотрен вариант движения нагретой воды в направлении снизу вверх или сверху вниз.

Однотрубное соединение отличается простотой монтажа, доступной стоимостью, надежностью и длительным сроком службы, но имеет и ряд недостатков. Среди них потеря температуры теплоносителя при движении по контуру и низкие показатели эффективности.

На практике могут применяться различные устройства для компенсации недостатков, которыми отличается однотрубная схема отопления, эффективным решением проблемы может стать лучистая система. Он предназначен для использования коллектора, чтобы помочь регулировать температурные условия.

Двухтрубное соединение

Двухтрубное соединение является второй версией шаблона. Двухтрубная схема отопления пятиэтажного дома (как пример) лишена недостатков, описанных выше, и отличается совершенно иной конструкцией, чем однотрубная. При реализации этой схемы нагретая вода от радиатора не движется к следующему отопительному прибору в контуре, а сразу поступает на обратный клапан и направляется в котельную на отопление. Таким образом удается избежать потери температуры теплоносителя, циркулирующего по контуру многоэтажного дома.

Сложность подключения, которую предполагает двухтрубная схема подключения батареи отопления в квартире, делает осуществление данного вида отопления длительным и трудоемким процессом, требующим больших материальных и физических затрат. система тоже недешева, но дороговизна компенсируется качественным и равномерным обогревом дома по всем этажам.

Среди преимуществ, которые дает двухтрубная схема подключения батарей отопления, стоит выделить возможность установки на каждый радиатор в схеме специального прибора – теплосчетчика. Он позволяет контролировать температуру теплоносителя в батарее, а используя его в квартире, хозяин добьется значительных результатов в экономии денежных средств на оплате коммунальных услуг, ведь сможет самостоятельно регулировать отопление при необходимости.

Виды

Двухтрубная система отопления может быть следующих видов:

  • горизонтальная и вертикальная;
  • прямоточный — теплоноситель течет в одном направлении по обоим патрубкам;
  • тупиковая — горячая и охлажденная вода движется в разные стороны;
  • с принудительной или естественной циркуляцией: для первого нужен насос, для второго уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Он подходит для одноэтажных зданий значительной протяженности, когда батареи целесообразно подключать к горизонтально расположенной магистральной трубе. Такая система удобна и для зданий без стен, в панельно-каркасных домах, где удобно разместить стояки на лестничной клетке или коридоре.

По мнению специалистов, наиболее эффективной оказалась вертикальная схема с принудительной подачей воды. Нужен насос, который находится на обратке перед котлом. Также на него крепится расширительный бачок. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: с его помощью вода будет гарантированно двигаться по всей магистрали.

Все нагреватели подключены к вертикальному стояку. Это лучший вариант для многоэтажек. Каждый этаж подключается к стояку отдельно. Преимуществом является отсутствие воздушных карманов.

Монтаж

Условно можно выделить несколько этапов работы. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или электрический.

Далее следует согласовать монтаж системы отопления в проектной документации и приступить к закупке необходимых материалов, устройств, подготовке инструментов.

Ступени

Вкратце установка состоит из следующих пунктов:

  • подающая труба выводится из котла и соединяется с расширительным баком;
  • из бака выводится трубка верхней магистрали, которая идет ко всем радиаторам;
  • устанавливается байпас (если предусмотрен) и насос;
  • параллельно подаче проводится обратка, она же подключается к радиаторам и врезается в котел.

Котел

При двухтрубной системе первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале отдельное помещение). Главное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором расстоянии от стен.

Пол и стены вокруг облицованы огнеупорным материалом, дымоход выведен на улицу. При необходимости рядом с котлом устанавливается насос для циркуляции, коллектор для раздачи, регулирующие, измерительные приборы.

Радиаторы

Устанавливаются в последнюю очередь. Они располагаются под окнами и фиксируются скобами. Рекомендуемая высота от пола 10–12 см, от стен — 2–5 см, от подоконников — 10 см. Вход и выход батареи фиксируются запорно-регулирующими устройствами.

Целесообразно установить датчики температуры — с их помощью можно контролировать температурные показатели и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газовой промышленности при первом запуске.

Точный расчет двухтрубной системы отопления

Перед началом работ необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Необходимо рассчитать падение напора в заднем сечении или рассчитать диаметр трубы.

Расчет ведется с учетом следующих факторов:

  • Внутренняя поверхность труб и ее шероховатость;
  • Диаметр сечения;
  • Количество изгибов трубы;
  • Перепад давления между подачей и обраткой;
  • Количество радиаторов и их сечение;
  • Запорные элементы.

Для расчета двухтрубной системы отопления лучше обратиться к профессионалам

При расчетах пользуйтесь формулами и аксонометрической таблицей. Можно использовать специальную программу. В качестве основного объекта принимается наиболее нагруженное кольцо или контур. В результате расчетов оптимальная скорость движения должна быть в пределах от 0,3 до 0,7 м/с.

При большей скорости нагрев будет шуметь, при меньшей скорости будет происходить сильный перепад температуры.

После расчетов приобретают трубы эффективного диаметра, необходимое количество радиаторов, бойлер, арматуру, швабры, расширительный бак, насос для циркуляции, если есть такая необходимость.

Наконечники

Расширительный бак расположен в самой высокой пиковой точке линии или выше нее. Если есть автономное водоснабжение, то его можно интегрировать с расходным баком. Уклон подающей и обратной труб должен быть не более 10 см на 20 и более погонных метров.

Если трубопровод находится у входной двери, целесообразно разделить его на два колена. Маршрут затем создается из верхней точки системы. Нижняя линия двухтрубной конструкции должна быть симметрична и параллельна верхней.

Все технологические узлы должны быть оборудованы кранами, а подводящий трубопровод желательно утеплить. Распределительный бак также целесообразно размещать в утепленном помещении. При этом не должно быть прямых углов, острых изломов, которые впоследствии будут создавать сопротивление и воздушные пробки. Наконец, нельзя забывать об опорах для труб – они должны быть изготовлены из стали и врезаны через каждые 1,2 метра.
