Схема подключения электричества в квартире: Схема подключения электричества в доме —

Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3. 5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

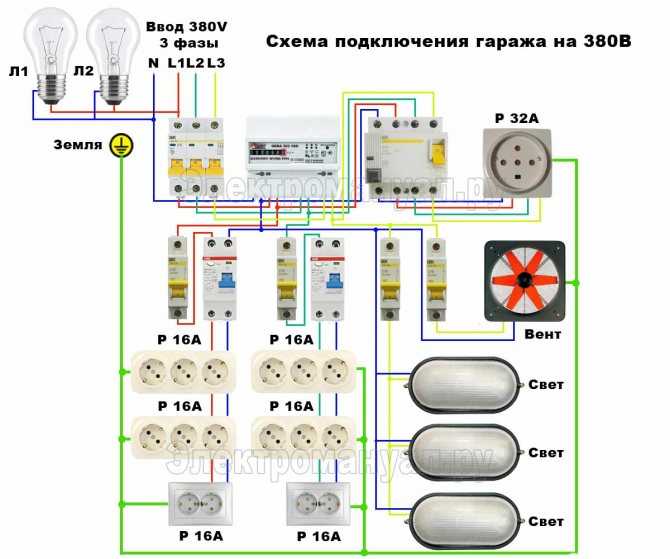

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т. д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

Ввод электричества в квартиру | Ремонт электрики

Ввод электричества в квартиру.

Электропитание квартир в многоквартирных домах осуществляется по-разному. В домах старой постройки оно поступает в квартиру от общего этажного распределительного щита по двухпроводной системе (проводам L и PEN). В большинстве случаев распределительные щиты в квартирах не предусматриваются, а электричество сразу распределяется через распаечные коробки по помещениям. Безусловно, в этом есть большие неудобства. Поэтому в случае серьезного ремонта перед владельцем остро ставится вопрос о современной организации электрообеспечения внутри квартиры. Сюда могут входить и монтаж новой проводки, и установка внутреннего распределительного устройства, и замена элекгроустановочных изделий. Установка своего распределительного щита позволяет увеличить число квартирных групповых линий, обеспечив каждую из них своей защитой. Такое решение создает удобства при обслуживании системы электрообеспечения, а также повышает ее надежность и безопасность.

В современных домах ноной постройки от этажного щита электропитание подается по трехпроводной системе (провода L, N и РЕ) на квартирный распределительный щит.

В домах старого фонда часто применяется четырехпроводная система питания TN-C. В этой системе по стояку проходят три фазных провода (LI, L2, L3) и провод PEN, совмещающий функции нулевого защитного и нулевого рабочего проводников. В квартиру же приходят один фазный провод и PEN-проводник Такая система не предполагает создания защитного заземления, что при нормальном режиме работы оборудования не представляет никакой опасности.

Но в случае соприкосновения токоведущих частей с токопроводящим корпусом какого-либо устройства существует высокая вероятность поражения электрическим током. Единственным способом защиты в этом случае становится УЗО.

Зачастую (при отсутствии на вводе проводника РЕ) для организации защитного заземления защитные провода от розеток сводят в отдельную коробку, откуда провод сечением не менее 2,5 мм2 проводят к этажному щиту и присоединяют к его металлическому корпусу. Такое решение может представлять опасность для окружающих (в случае плохого заземления самого корпуса щита) и требует обязательного согласования с владельцем электрических сетей дома.

Внутридомовые сети многоэтажных квартир чаще всего принадлежат жилищно-коммунальным управлениям или другим подобным организациям, выполняющим сходные функции. Там можно получить акт разграничения балансовой принадлежности, где указывается выделенная мощность на квартиру, схема подключения квартиры и т. д.

В современных многоквартирных домах питание осуществляется по системе TN-C-S. В этом случае проводник PEN разделяется на проводники РЕ и N, как правило, на вводном устройстве всего дома и с этажного щита в квартиру вводятся три провода (L, N и РЕ), что позволяет создать эффективную систему защиты. Квартирные распределительные щиты устанавливаются рядом с вводом кабеля в квартиру на высоте 1,4—15 м от пола в зоне свободного доступа. Рядом со щитом не должно быть нагревательных приборов и источников открытой воды. Они монтируются согласно предварительно разработанной электрической схеме открыто на стене или в скрытой нише.

Навесной щит крепится на стену. Для его монтажа не требуется проводить «грязных» и шумных работ. Современные навесные щитки вполне эстетичны и несмотря на то что выступают за плоскость стены, очень часто используются при ремонте проводки. Выбираются они по количеству устройств защиты и управления для соответствующих групп электропитания. Щиты обычно комплектуются элементами крепежа, DIN-рейками для установки защитных устройств и соединительными колодками для подключения проводов.

Выбирая то или другое защитное устройство, следует получить от продавца исчерпывающую информацию о характеристиках и качестве изделия. Уважающий себя производитель всегда дает достаточный объем технической информации. Если же ее не удается получить, лучше воздержаться от покупки и поискать необходимое устройство в другом месте.

Распределительный щит можно смонтировать и в закрытой нише, но при этом нужно предусмотреть достаточное пространство для размещения всех необходимых устройств, а также их коммутации.

Схема организации электропитания стандартной квартиры с однофазным вводом по системе TN-C, т.е. нулевой рабочий и нулевой защитный проводники объединены в одном проводнике на всем его протяжении.

На входе на фазный и нулевой провод установлены однополюсные автоматы для защиты всей цепи от токов перегрузки и короткого замыкания Для одновременного срабатывания от объединяются при помощи специальной насадки на рычаги управления От главных автоматов провода электропитания через счетчик подключаются к устройству защитного отключения (УЗО), что является ошибкой. Простое УЗО должно устанавливаться в схему электропроводки после защитного автомата. Причем номинал УЗО по рабочему току должен быть больше или равен номиналу автомата защиты. Делается это для того, чтобы при перегрузке первым отключался автомат защиты, а не УЗО. Далее электросеть разделена на три группы, защищенные однополюсными автоматами защиты (освещение, розетки и стиральная машина).

Описанный выше процесс ввода электричества в квартиру предполагает наличие необходимых комплектующих и инструментов, которые можно приобрести в специализированном магазине et-market. com.ua. Остается пожелать нашим читателям успехов, и «да будет свет» в вашем доме!

Полное руководство по домашней электрической схеме

Хотите создать схему электропроводки дома

?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко создать схему электропроводки дома. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме. Эта статья является окончательным руководством по схеме домашней электропроводки.

1. Обзор схем электропроводки дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

9Схема электропроводки дома 0011 — это диаграмма, представляющая взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Общая схема домашней проводки

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его. Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям. Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

• Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения. Это сэкономит вам деньги.
• Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
• Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

2.

5 вещей, которые следует учитывать перед подключением электропроводки в вашем доме

Прежде чем составить план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые потребуют времени, денег, инструментов и т. д. Вы должны все измерить, прежде чем приступать к работе. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта. Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3. Спланируйте расположение розеток и разберитесь с системой проводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома. Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей. Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

3. Символы на электрической схеме дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют. Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

4. Что включает в себя электрическая схема дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты. Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

5.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

• Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
• Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
• В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
• Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
• Добавьте переходы линии, где пересекаются ваши линии цепи.
• Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
• Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.

4 шага для создания электрической схемы дома

1. Открытие новой страницы чертежа схемы соединений : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

6. Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

• Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
• Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Пример схемы домашней проводки

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

7. Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в вашей или ваших близких жизни, деньгах или времени.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Схема подключения Дом Электрические провода и кабели, символ дома, угол, здание png

Электрическая схема дома Электрические провода и кабели, символ дома, угол, здание png

PNG ключевые слова

• угол,
• корпус,
• Кабель электрических проводов,
• интернет,
• собственность,
• крыша,
• Недвижимость,
• идея,
• дом,
• дом,
• фасад,
• рисунок,
• дмз,
• схема,
• Схема подключения,
• png,
• стикер png,
• скачать бесплатно

Скачать PNG бесплатно ( 174. 82KB )

Размеры

714x500px

Размер файла

174,82 КБ

Тип MIME

Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

• Дом Окно Фасад Жилой район Вилла, дом PNG 959x742px 1008,76 КБ
• Архитектурный чертеж Эскиз Архитектура План, дом, рисунок, архитектурный чертеж png 1000x824px 224,88 КБ
• коричневая 2-этажная иллюстрация дома, благоустройство дома, ремонт дома, ванная, дом недвижимости, кухня, угол png 4500x2701px 7,08 МБ
• org/ImageObject»> бежевый дом с ухоженным газоном, House Home Apartment, House, здание, квартира png 935x597px 180,7 КБ
• Окно Недвижимость Фасад Дома Крыша, Роскошный дом, здание, окно png 820x440px 315,8 КБ
• Дом Строительство Коттедж, дом, здание, окно png 800x677px 571,9 КБ
• Minecraft Домостроение Домостроение Дизайн интерьера Услуги, СОВРЕМЕННЫЙ ДОМ, мебель, здание png 652x502px 113,01 КБ
• Real Estate House Logo Дом, починить крышу, угол, здание png 900x450px 39,67 КБ
• Логотип Дом Крыша, крыша, угол, здание png 1050x600px 62,92 КБ
• org/ImageObject»> Схема подключения Комплекты домашней автоматизации Электрические провода и кабели Домашняя проводка, строительство, угол, здание png 1236x894px 370,55 КБ
• Vinča Villa House Недвижимость Квартира, европейское строительство, здание, квартира png 700x390px 320,95 КБ
• Дом Logo Недвижимость Дом, дом, угол, здание png 800x354px 18,31 КБ
• Дом Мультфильм, дом, здание, квартира png 6598x3241px 2,52 МБ
• Дом, дом, иллюстрация белого и красного дома, угол, здание png 500x500px 80,99 КБ
• Домохозяйство Ремонт Дом Кухня Окно, Ремонт дома, угол, здание png 1080x451px 143,63 КБ
• org/ImageObject»> Дом Архитектура Жилой район Фасад Крыша, дом PNG 1753x1261px 2,81 МБ
• Дом Ремонт Строительство, Страхование дома, здание, ванная png 768x400px 104,47 КБ
• Jrd Realtorss Villa, Талбот Хаус Bb, здание, вилла png 800x585px 538,73 КБ
• иллюстрация сине-белого дома, архитектурная визуализация Архитектура Вилла Архитектурный дизайнер, дома, угол, здание png 534x480px 315,18 КБ
• Внутреннее строительство крыши Архитектурное проектирование Logo House, дом, угол, здание png 512x512px 10,89 КБ
• Дом Инспекция дома Гора Джульетта Недвижимость, дом PNG 1920x1080px 2,58 МБ
• org/ImageObject»> черный дом, дом компьютерные иконки комплекты домашней автоматизации недвижимость, домашняя иконка, угол, здание png 1024x1024px 22,08 КБ
• Недвижимость Недвижимость Агент по недвижимости Logo House, дом, угол, здание png 3800x2000px 608,24 КБ
• три дома трафарет арт, дом недвижимость строительство компьютерные иконки, дома, угол, здание png 500x500px 5,25 КБ
• коричнево-белая модель деревянного дома, Дом Недвижимость Осмотр дома Застройщик, дом, Дерево, рисунок, угол, здание png 1024x1024px 730,66 КБ
• 400 099 Веб-баннер Материал Строительство, дом, белый и коричневый бетонный дом в окружении растений, кондоминиум, комната png 848x702px 558,48 КБ
• org/ImageObject»> Ремонт дома Дом Благоустройство дома Ремонт Техническое обслуживание, дом PNG 1500x844px 1,12 МБ
• серый и белый бетонный особняк, House Property Real Estate Индивидуальный особняк Пригород, Европейский дом PNG 1024x683px 934,05 КБ
• белый 2-х этажный дом иллюстрация, Жилой дом Home Icon, дом, угол, здание png 512x512px 128,91 КБ
• Инспекция дома Дом Ипотечный кредит Недвижимость, ремонт дома, здание, окно png 989x567px 610,05 КБ
• Building Cartoon Facade, здание, сервис, кондоминиум png 616×449пикс. 179,61 КБ
• Независимый дом Квартира Недвижимость Дуплекс, дом PNG 907x473px 623,72 КБ
• org/ImageObject»> Масштабная модель серого дома, House Home, Дом высокого качества, угол, 3D компьютерная графика png 795x539px 370,87 КБ
• 3D компьютерная графика House Sweet Home 3D 3D моделирование Строительство, здания PNG 1500x1080px 1,26 МБ
• бежевый дом арт, ветряная турбина коттеджный домик, домик Dream Cottage, здание, окно png 2000x2000px 3,1 МБ
• Здание, филиал, здание, офис png 600x600px 152,98 КБ
• дом, агент по недвижимости дом, озеро, угол, здание png 800x800px 47,66 КБ
• Бревенчатый домик Дом Дом Строительство, дом, здание, дерево png 1257x759px 1,26 МБ
• org/ImageObject»> Дом Недвижимость Недвижимость Банк, дом, здание, трава png 598x439px 412,36 КБ
• Окно Дом Фасад Крыша Вилла, окно, мебель, здание png 2000x900px 1,8 МБ
• Дом Недвижимость Покупатель недвижимости Агент по недвижимости, дом мечты PNG 920x720px 376,97 КБ
• Real Estate House Графический дизайн Агент по недвижимости Logo, house, угол, здание png 1139x1039px 37,61 КБ
• Квартира Инвестиции в недвижимость Строительство Дом, квартира, телевидение, угол png 2000x1339px 2,62 МБ
• Домохозяйство Маляр и декоратор Ремонт, крыша, угол, текст png 1073x684px 20,07 КБ
