Как подключить греющий кабель для водопровода к сети своими руками

До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.

Теперь об этом можно забыть, если только система установлена по всем правилам.

Как подключить греющий кабель — об этом рассказывается в данной статье.

Содержание

  • 1 Что собой представляет?
  • 2 Почему необходимо использовать кабельные нагреватели?
  • 3 Виды
    • 3.1 Нерегулируемый
    • 3.2 Нерегулируемый зональный
    • 3.3 Саморегулирующийся
  • 4 Монтаж
  • 5 Подключение
  • 6 Схема
  • 7 Видео по теме

Что собой представляет?

Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

  1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
  2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
  3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
  4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

  • при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
  • его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
  • для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

  1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди.
    Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

  1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
  2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
  3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом.

На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

  • в виде одного или нескольких прямых отрезков под трубой;
  • под трубой зигзагообразно;
  • наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

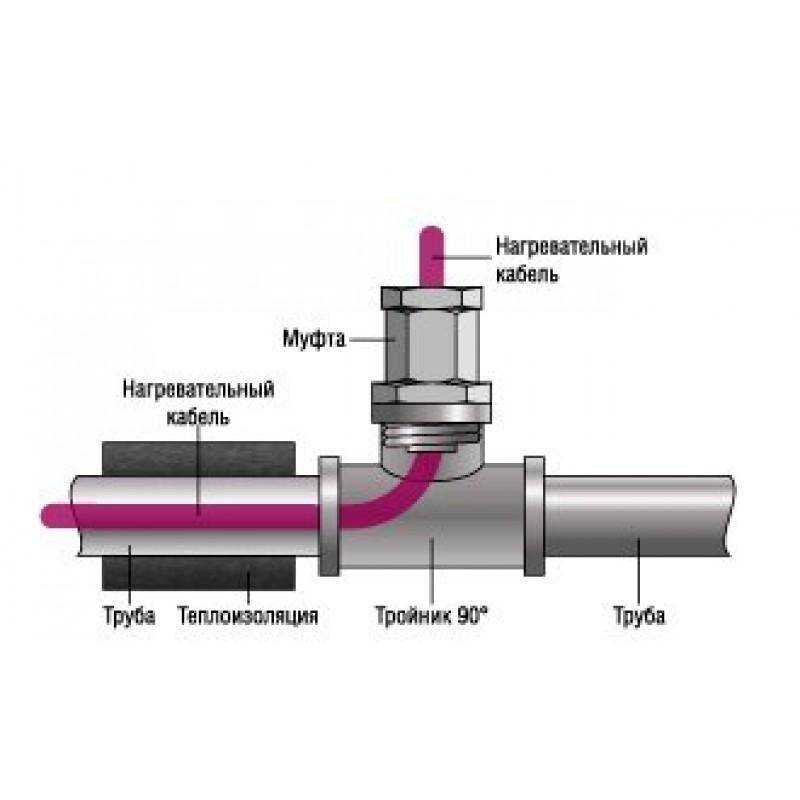

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Подключение

Подключение осуществляют в таком порядке:

  1. конец кабеля освобождают от изоляции на длину в 3 см;
  2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
  3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
  4. зачищают концы жил провода, используемого для подключения к сети;
  5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Схема

Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.

Схема подключения греющего кабеля

Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.

Видео по теме

Как подключить греющий кабель к сети своими руками:

Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.

  • Предыдущая записьВыбираем водяной полотенцесушитель: какой лучше согласно отзывам покупателей и мнению экспертов?

Adblock
detector

Как подключить греющий кабель для водопровода

Водопровод может пострадать при промерзании, что приведёт к лишним затратам по ремонту или замене. Для того чтобы этого избежать, необходимо подключить греющий кабель для водопровода.

Содержание

  • 1 Для чего необходим электрический подогрев водопровода

  • 2 Материалы и инструменты для монтажа греющего кабеля

  • 3 Порядок наружного крепления греющей системы

Для чего необходим электрический подогрев водопровода

Не всегда при строительстве частного дома прокладка водопровода проводится с соблюдением основного правила — трубы должны быть расположены ниже, чем при самых сильных морозах промерзает почва. Иногда существуют причины, по которым невозможно выкопать траншею необходимой глубины — каменная гряда или препятствие в виде железобетонной конструкции.

При размещении труб водопровода на участках промерзания почвы даже утепление трубопровода может не спасти его от промерзания. Особенно часто риск промерзания труб существует в местах, где водопровод проходит через цоколь здания, на подъёме труб перед их входом в дом, а также в неотапливаемых подвальных помещениях.

Во избежании появления аварийной ситуации, чреватой не только отсутствием в доме воды, но и возможностью повреждения труб образовавшимся в них льдом, можно использованием на опасных участках электрического подогрева. Существуют технологии, позволяющие каждому домовладельцу, имеющему навыки электротехнических работ, подключить греющий кабель к своему водопроводу.

Материалы и инструменты для монтажа греющего кабеля

Кабель, предназначенный для обогрева трубопроводов, преобразует электроэнергию в тепловую энергию при прохождении через него тока. Он выделяет достаточно тепла для поддержания температуры, необходимой для исключения кристаллизации воды и последующего её перехода в лёд.

Используемый провод имеет хороший запас прочности, исключающий его повреждение, а также отличные изоляционные характеристики. Сегодня в продаже имеются несколько вариантов специализированного кабеля, используемого для обогрева трубопровода. По своей конструкции они делятся на следующие виды:

  • Резистивные обогревательные кабели изготавливаются из сплава, обладающего высоким сопротивлением. При подключении его к электросети начинает выделяться тепло. Существует одножильный и двужильный вариант кабеля. При использовании одножильного кабеля возникают трудности его монтажа, поскольку для подключения к источнику питания должны быть использованы оба его конца. У двужильного к электросети подключается лишь один конец, а на второй устанавливается контактная муфта, замыкающая электрическую цепь.
  • Саморегулирующиеся полупроводниковые греющие кабели были разработаны для экономного использования электроэнергии. Его конструкция состоит из двух металлических полупроводников, разделённых специально разработанной полупроводниковой матрицей. При прохождении по проводникам тока она начинает выделять тепло. Её особым свойством является максимальное выделение тепла при понижении наружной температуры. При её повышении уровень потребления электроэнергии снижается.

Каждый вид греющего кабеля может использоваться как для наружной установки, так и для размещения его во внутреннем пространстве трубы. При самостоятельном монтаже греющей системы обычно монтируют её снаружи трубопровода, а после монтажа утепляют. Крепление выполняется термостойкой клейкой лентой или пластиковыми бандажами.

Как и при любой электромонтажной работе, потребуются бокорезы и пассатижи, а для утепления труб лучше использовать специальные термоизоляционные материалы, изготавливаемые в виде полуцилиндров различного размера.

Порядок наружного крепления греющей системы

Крепление греющего кабеля должно выполняться таким образом, чтобы он всей площадью прилегал к наружной поверхности трубопровода. Производители облегчили эту задачу, изготовляя греющие кабеля с плоскими сторонами. Монтаж греющей системы снаружи водопровода выполняется в следующем порядке:

  1. Обеспечивается свободный доступ к нижней части трубопровода;
  2. Трубы тщательно очищаются от грязи и пыли. На их поверхности не должно быть следов сварки и ржавчины;
  3. Греющая проводка укладывается в нижней части трубы и фиксируется пластиковыми хомутами через 30 см. Может также использоваться металлизированная клейкая лента;
  4. При обогреве пластиковой трубы под проводом первоначально клеится металлизированный скотч;
  5. При монтаже в районе фитингов необходимо сделать несколько петель, тем самым улучшая качество обогрева;
  6. Трубопровод оснащается утеплителем.

Оснащение водопровода системой обогрева позволит обеспечить нормальную работу водопроводной системы загородного дома даже в самые сильные морозы.

Подключение греющего кабеля к вашему водопроводу поможет быть уверенным в сохранности жидкого состояния воды в трубах, и сохранит ваши нервы.
