Схема подключения люстры с двумя выключателями: Коммутация люстры на 2 включения. Подключение люстры к двойному выключателю – схема подключения. Подключение трехламповой люстры к двухклавишному выключателю

Содержание

Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Многосвечовая люстра

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

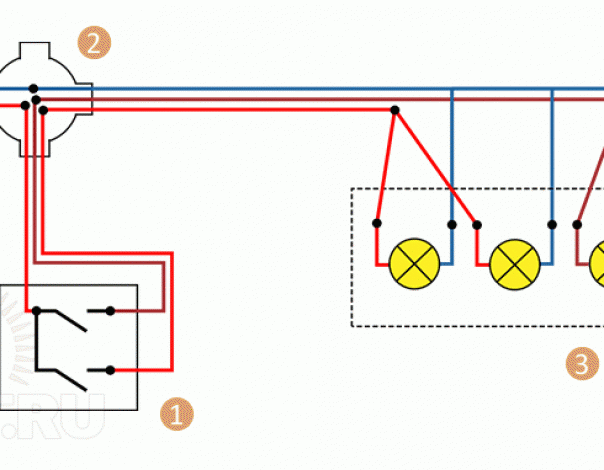

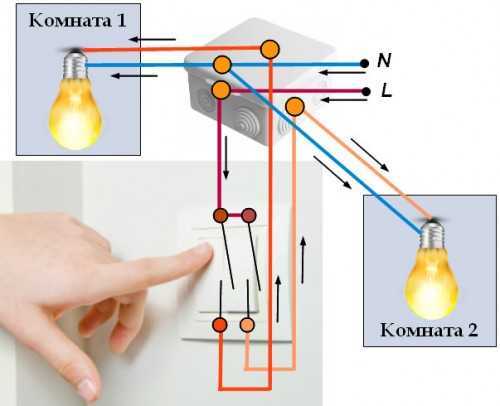

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника.

Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше.

То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

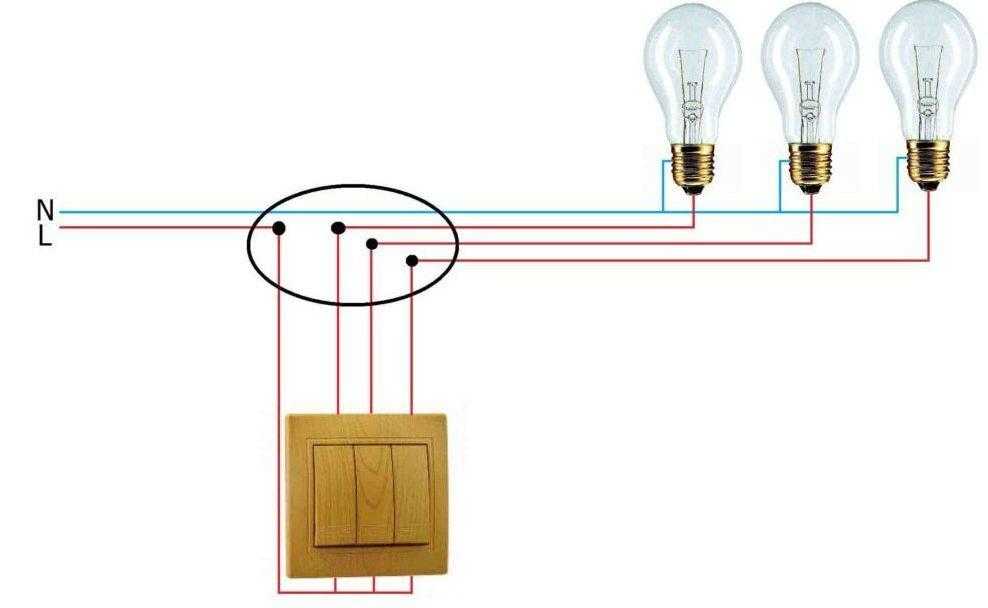

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы.

Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

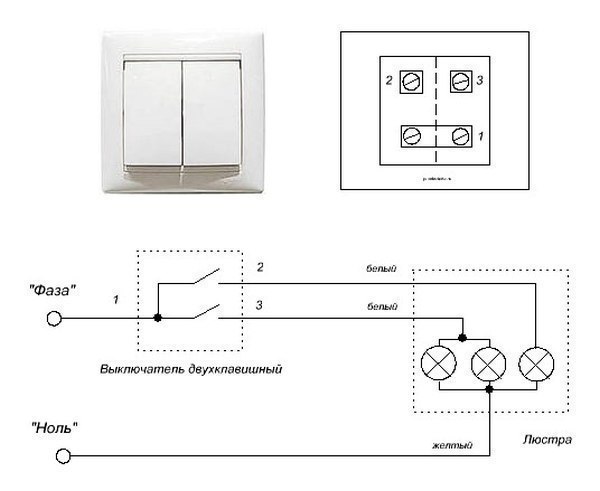

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Набор инструментария профессионального электрика

Для начала готовим нужный инструмент. Вам понадобятся:

  • кусачки, для укорачивания проводов;
  • канцелярский нож или специальные щипцы для очистки проводов от изоляции;
  • клеммы любого удобного типа;
  • плоскогубцы;
  • отвертка-индикатор;
  • тестер;
  • перфоратор;
  • крестовая отвертка;
  • изолента;
  • штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фотоОписание
Шаг 1 – сверление отверстия под коробкуПри скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
Шаг 2 — штроблениеДалее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее.

Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию.

Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.

Шаг 3 — провода уложены в штробеЗатем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро.

Концы проводов выводятся в коробки, где мы их и будем соединять.

Шаг 4 – монтаж выключателяПровода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится.

Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться.

После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.

Шаг 5 – соединение проводов в коробкеПереходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Шаг 6 — провода до потолочных светильниковБерем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки.

При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.

Шаг 7 – подключение люстрыТри провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте.

Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.

Шаг 8 – соединения в распределительной коробкеВозвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фотоОписание
Шаг 1 – раскрутить проводаПервым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Шаг 2 – поиск фазыБерем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Шаг 3 – скрутка проводов в коробке выключателяТеперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Шаг 4 – прозвонка проводов в коробкеБерем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Схема подключения люстры с двойным выключателем — Свой дом мечты

В интерьере дома или квартиры все взаимосвязано и должно быть сделано грамотно. Монтаж покрытия на потолок обязательно выверяется с видом и способом подключения люстры центрального освещения. Например, при установке натяжного потолка потолочный светильник устанавливается одновременно, а при наклейке плитки может быть установлен гораздо позже.

Выбирать люстру – дело непростое. В магазине светильники кажутся меньше размерами, да и не всегда понятно, как подключается та или иная модель, какие к ней будут нужны расходные материалы и как долго она прослужит. Но вот, наконец, выбор сделан!

После долгожданного приобретения люстры ее следует установить и правильно подключить. Если говорить об одноклавишном выключателе, там все просто. Но в некоторых случаях схема подключения люстры с двойным выключателем может показаться пугающей.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

  • Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
  • Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
  • Мультиметр — самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
  • Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Назначение проводов в люстре

Подключение люстры требует сноровки

Для определения назначения проводов, выходящих из люстры, воспользуйтесь инструкцией. Но если инструкция на иностранном языке, следуйте следующим правилам:

  • Если провода от нескольких ламп соединяются в одной клеммной ячейке с выходящим наружу контактом – это «Фаза-L». При этом соединение обычно производится двумя группами: одна объединяет провода, которые подключают всего несколько ламп к фазе, вторая соединяет остальные контакты. Таким образом, получается схема, позволяющая использовать многоклавишный выключатель с возможностью поочередного включения/отключения каждой группы ламп.
  • Заземляющий контакт – PE, обычно окрашен в желтый цвет. Может потребоваться, если в доме есть центральное заземление. В домах моложе 2000 года встречается редко.
  • Нулевой провод – N. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Определяется с помощью мультиметра или специальной заводской маркировки.

Необходимо знать, что на данный момент действует закон об электромонтажных работах, который запрещает использовать все сплавы проводов, кроме медных.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

  • При включении будут загораться все лампы;
  • Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
  • В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Помните, неправильное распределение кабелей может привести к короткому замыканию внутри светильника!

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Электрическая часть сборки люстры

Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один – фаза, другой – ноль. Провод под напряжением может быть выполнен в нескольких цветах, а нулевой практически всегда имеет синий оттенок. Кабель под напряжением закрепляется в центре электропатрона, а нулевой – снизу с помощью заводской защелки. Дужки лампочек закрепляются к главному основанию осветительного прибора, в котором провода распределяются так, как требует отдельно взятый выключатель, для примера можно взять любой двухклавишный переключатель.

Технически грамотное подключение люстры к выключателю позволит регулировать освещение в зависимости от ситуации. Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток.
На примере схемы подключения люстры с двойным выключателем видно, как будет выглядеть такое подключение: первая клавиша включает одну лампу, а вторая все остальные.

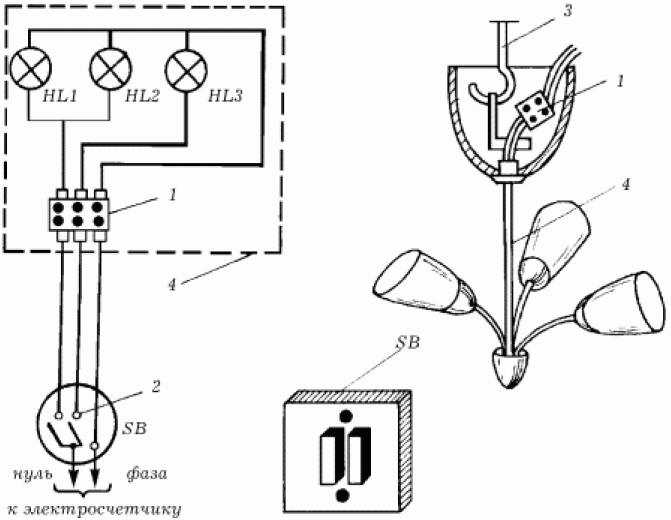

Схема подключения люстры

Нулевые и фазные жилы, которые выходят из основания и боковой части патрона, не имеют собственного напряжения, но задуманы для его транспортировки. В каждом виде осветительных приборов ноль не подключается через выключатель, а подается напрямую. Основная часть проводов с нулевым контактом, выходящая из патронов, сконцентрирована по центру светильника и образует некое сплетение. Жилы проводов, которые выступают из основания патрона, получают положительный заряд от центральной сети и разделяются на две группы.

В зависимости от желаемой функциональности освещения, полное или частичное, подключение люстры лучше всего делать поэтапно, как указано в этой статье. Фазный кабель и нулевое сплетение необходимо подсоединять поочередно к каждому из трех проводов внутри люстры. Наличие третьего, заземляющего, кабеля необязательно.

Расключение в распредкоробке

Рассмотрим самые распространенные способы расключения.
Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.

Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.

Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.

Обработка проводов



Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.

Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.

От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.

Далее следует соединить выходящие контакты с проводами в выключателе.

Подключение в двухклавишном выключателе

Этот шаг может осуществить абсолютно любой человек, который хоть маленько разбирается в электрике. Центр соединения проводов находится в выключателе, именно здесь задается очередность включения/выключения ламп. В переключателе с двумя клавишами есть крепление для двух или трех контактов: фаза, ноль, заземление. Заземляющий контакт можно встретить у выключателей с металлическим корпусом. Главное их предназначение – соединение проводов в одну общую систему.

Необходимо знать. В центральное крепление в выключателе подсоединяется фазный провод, который всегда находится под высоким напряжением.

При работе с проводами нужно быть особенно внимательным, соблюдать правила противопожарной безопасности, отключить квартиру или дом от электрической энергии. По этой причине производить работы по подключению потолочной люстры нужно в светлое время суток.

В подключении люстры к нескольким выключателям есть один существенный плюс: экономия электроэнергии, когда нет необходимости в общем свете. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. Благодаря этим небольшим усилиям вы сэкономите семейный бюджет и в том случае, если присоедините люстру к проводам правильно своими руками.

Как подключить светильник с помощью красного, черного и белого проводов (руководство из 5 шагов)

Итак, вы открываете новый светильник и в конечном итоге видите кучу черных, белых и красных проводов!

В этом руководстве вы узнаете:

  • Как установить светильник, когда есть 3 провода разного цвета!
  • Почему в светильнике может быть красный провод
  • Лучший способ сравнить цвета проводов выключателей и светильников
  • И не только!

Если у вас есть базовые знания об электрических системах и о том, как правильно и безопасно выполнять электрические соединения, вы, вероятно, можете использовать это пошаговое руководство, которое поможет вам выполнить подключение светильника с красным проводом.

Если вы столкнулись с трудностями и не знаете, как продвигаться вперед с вашим проектом, самое время остановиться и вызвать профессионала, чтобы закончить работу. Безопасность должна быть вашим главным приоритетом при работе над электрическими проектами!

Вы также можете прочитать строительные нормы и правила по проводке осветительных приборов в справочнике International Residential Code, но NEC и местные нормы имеют приоритет в США.

Продолжайте читать, чтобы узнать 5 шагов по , как установить светильник с красными, черными и белыми проводами!

Красные провода в светильнике могут означать несколько вещей

Работая над электрическими проектами в вашем доме, особенно если это старый дом, вы можете столкнуться с множеством различных сценариев. Когда дело доходит до красного провода в коробке светильника, это может означать несколько разных вещей:

  • Потолочный вентилятор с подсветкой мог стоять раньше, а свет и вентилятор могли управляться двумя отдельными выключателями.
  • В цепи могут быть 3-позиционные переключатели (Вот мое полное руководство по подключению 3-позиционного переключателя )
  • Раньше были датчики дыма, подключаемые последовательно. Красный провод используется для их соединения.
  • Красный провод идет к выключателю, а черные провода проходят через него, передавая питание в другое место.

Последнее является обычной практикой, но использование этой цветовой схемы не является строгим стандартом для электриков. Обязательно проверьте свою проводку, прежде чем что-либо предполагать!

Проверка вашей цепи освещения

Лучший способ проверить, как подключена ваша цепь освещения, это снять крышки со всех задействованных выключателей и извлечь их из коробок. Не отсоединяйте их!

Это позволяет вам сравнить цвета проводов, идущих к вашим выключателям, и цвета проводов, которые находятся в вашем светильнике. Вы можете отключить питание в качестве меры предосторожности, прежде чем вынимать выключатели из коробки. Приглашаю вас прочитать мои 9Руководство 0019 по идентификации цвета проводов здесь.

Очень важно, чтобы вы не соединили красный и черный вместе, если они еще не соединены! Это может привести к отключению автоматического выключателя и потенциальному повреждению ваших розеток и целостности проводки в вашем доме.

Необходимые расходные материалы и инструменты

  • Измеритель напряжения — используется для проверки отключения питания
  • Отвертка — используется для заделки проводов, снятия и установки крышек розеток
  • Инструмент для зачистки проводов — используется для снятия изоляции с отдельных проводов
  • Изолента — используется для оборачивания розетки вокруг винтов для заделки в качестве дополнительного уровня безопасности
  • Дополнительный провод — используется для соединения нескольких проводов вместе
  • Гайки для проводов — используются для связывания нескольких проводов вместе

5 шагов по подключению потолочного светильника с помощью белого, черного и красного проводов

  1. Выключение питания
  2. Удаление старого светильника
  3. Установка нового светильника
  4. Проверка соединений
  5. Включение питания и проверка выключен и убедитесь, что он выключен с помощью тестера напряжения.

    Вы поместите один зонд на провод питания и один на провод заземления. Счетчик должен показывать ноль.

    Электрические панели иногда могут иметь неправильную маркировку, поэтому важно всегда тест перед прикосновением! Мы рекомендуем прочитать это руководство Вашингтонского университета для получения более подробной информации об электробезопасности в доме.

    Шаг 2. Удаление старого светильника

    Снимите светильник.

    С помощью отвертки ослабьте концевые винты настолько, чтобы можно было отсоединить провод от винта. Или снимите проволочную гайку, чтобы разделить провода.

    Перед отсоединением рекомендуется сделать быстрый снимок на телефон. Это даст вам схему того, как подключить его обратно.

    Также может быть полезно пометить провода цветными маркерами или лентой, чтобы все провода были прямыми; особенно когда коробка набита до отказа.

    Вы хотите быть уверены, что подключите новый прибор обратно в EXACT так же, как он был отключен.

    Обязательно обратите внимание на любые другие проводные соединения в вашей коробке; работая в коробке, можно разъединить остальные соединения.

    Читайте также >> Как подключить стандартный выключатель света?

    Шаг 3. Установка нового светильника

    Установите новый светильник и подсоедините правильные провода.

    При установке нового осветительного прибора не забудьте открыть снимок, который вы сделали, чтобы увидеть, как он был подключен.

    Если у вас есть красный провод , идущий от выключателя света, он зацепится за латунный винт, или он сцепится с черным проводом, идущим от светильника. Белый провод приземлится на серебряный винт или свяжет его с другими нейтральными проводами с помощью проволочной гайки. Любые зеленые или неизолированные провода будут заканчиваться на зеленом винте или снова будут связаны вместе с проволочной гайкой.

    При наличии винтов , убедитесь, что крюки на концах проводов могут скользить под винтами. Если нет, используйте кончик инструмента для зачистки проводов, чтобы выпрямить провод, а затем сделать новый крючок.

    Если вы не можете выпрямить провода настолько, чтобы получить хорошее соединение, и у вас достаточно проводов, отрежьте оголенный провод. Затем зачистите от 3/4 до 1 дюйма изоляции. Опять же, используя кончик стриппера, зажмите конец проволоки и согните его вокруг крючка.

    При использовании проволочных гаек убедитесь, что все провода ровные и прямые. Каждый провод должен иметь примерно одинаковое количество зачищенной изоляции. Это помогает гарантировать, что весь оголенный провод будет покрыт проволочной гайкой.

    Шаг 4. Проверка соединений

    Проверьте все соединения проводов, будь то винты или гайки.

    Дважды проверьте, ВСЕ ли винты затянуты и провод не будет перемещаться под ними.

    При использовании проволочных гаек хорошенько потяните каждый отдельный провод и попытайтесь вытащить его из проволочной гайки. Если какой-либо провод выдергивается, вам нужно будет переделать подключение.

    Плохие соединения могут стать причиной перегрева или привести к проблемам с передачей мощности. Горячие точки способны вызвать пожар.

    Читайте также >> Как подключить реле давления в скважине на 220 В?

    Шаг 5. Включите питание и проверьте

    После проверки всех соединений, установки креплений и переустановки крышек можно безопасно снова включить питание цепи. Щелкни выключателем света и смотри, как загораются твои огни!

    Часто задаваемые вопросы

    Что делать с красным проводом при установке светильника?

    Красный провод в светильнике может быть по разным причинам. Чаще всего красный провод используется для прокладки от выключателя к фонарю.

    Красный провод сочетается с черным или белым?

    Зависит от ситуации. Чаще всего красный провод используется в качестве горячего провода. Никогда не соединяйте провода вместе, если вы точно не знаете, куда они идут.

    Почему у меня черный, белый и красный провод?

    Красный и черный провода обычно используются в качестве горячих проводов. Белые провода — это нейтрали. Красный провод может быть из-за того, что в цепи есть 3-позиционные выключатели, или он используется между выключателем и светом.

    Можно ли подключить красный провод к черному проводу?

    Никогда не соединяйте вместе два провода разного цвета, если вы точно не знаете, откуда они идут и куда идут. Черные и красные провода обычно используются в качестве горячих проводов или проводников с током.

    Какой смысл в светильнике с красным, черным и белым проводом?

    Смысл наличия красного провода вместе с черным и белым в том, что иногда необходимо использовать черный для передачи питания в другое место, поэтому красный используется для управления светом от выключателя. Это избавит вас от необходимости прокладывать новый провод.

    Красный провод подключается к черному или белому?

    Поскольку белый провод является нейтральным, вы никогда не должны подключать красный провод к белому. Однако вы можете подключить красный провод к черному, так как они оба являются горячими проводами.

    Можно ли соединить красный и черный провода вместе?

    Да, иногда возможно соединить красный и черный провода вместе по разным причинам, например, для подключения детекторов дыма, обратной проводки к выключателю, цепи трехпозиционного выключателя и по другим причинам.

    Читайте также >> Как подключить трехпозиционный выключатель света?

    Заключительные мысли

    Никогда не предполагайте , только потому, что ваш выключатель света выключен, в коробке, над которой вы работаете, нет питания!

    Не торопитесь и убедитесь, что вы понимаете, откуда идут провода, чтобы убедиться, что все подключено правильно и надежно!

    Если вы когда-нибудь обнаружите, что у вас непосильно голова, работая над электрическим проектом в вашем доме, обязательно остановитесь и обратитесь за помощью к местному электрику! всегда лучше перестраховаться, чем потом сожалеть!

    Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

    2 лампы | Как подключить выключатель света

    Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется со светильником (LT1) и, через кабель C3, со вторым светильником LT2. Горячее напряжение от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на клемму горячего освещения LT1 и соединить с LT2 кабелем C3.


    Теги:  2 лампы, 2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить световой выключатель, Подача питания через переключатель, два источника света, двухсторонний, двухпозиционный переключатель света, двухпозиционный переключатель


    Питание цепи подключается к светильнику F1 по кабелю C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий ток от источника питания подсоединяется к общему выводу выключателя (SW1) кабелем С1.

    Ходовые части от выключателей через C1 и C2 сращиваются через крепления и соединяются кабелем C3.

    Горячий свет поступает от общего вывода SW2 по кабелю C2, где он соединяется с горячим LT1 по кабелю C4.


    Метки:  2 света, трехпозиционный переключатель, подача питания через свет, трехпозиционный переключатель, путешественники, два светильника


    Ниже показаны два крепления между трехпозиционными переключателями.

    Источник питания – через распределительную коробку SB1 и трехжильный кабель (C1) проходит оттуда к первому светильнику (F1). Два двухжильных кабеля (C3 и C4) проходят между приборами, а трехжильный кабель (C2) проходит от второго прибора (F2) до второго трехпозиционного переключателя (SW2).

    Горячий источник подключается к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое устройство, через кабель C1, где он соединяется с нейтралью обоих фонарей. Контактные провода от двух выключателей проходят прямо через светильники через кабель C3.


    Теги:  2 лампы, трехпозиционный выключатель, как подключить выключатель света, трехпозиционный выключатель, путешественники, две лампы


    Здесь у нас есть несколько источников света, управляемых трехпозиционными выключателями.

    Горячий от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправляется, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через трехжильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
