Как заменить люминесцентную лампу на светодиодную ☀
Статьи
- Сообщение от led_admin
16 Сен
Замена люминесцентных ламп на светодиодные производится без особых затруднений. Цоколи этих ламп изготовлены по одному и тому же образцу, поэтому корпус можно оставить тем же. Люминесцентные лампы устанавливают в растровые светильники, которые можно увидеть в офисных и торговых помещениях. Они были распространены в советское время. К наиболее используемым моделям относятся ЛБ-40, ЛБ-80.
Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене
Поводы заменить лампуЛюди, которые устанавливают led лампы вместо люминесцентных, делают это по следующим причинам:
- светодиодные лампы гораздо эффективнее экономят энергию, чем люминесцентные. Плата за свет уменьшается в 2-3 раза;
- люминесцентные лампы сложно утилизировать.
Выбрасывать их в открытый мусорный контейнер недопустимо, так как внутри содержится ртуть, испарения которой представляют опасность для здоровья человека; - светильники старого образца нуждаются в смене стартеров, что может представлять проблему.
Выбрасывать их в открытый мусорный контейнер недопустимо, так как внутри содержится ртуть, испарения которой представляют опасность для здоровья человека;Замена люминесцентных светильников на светодиодные не является обязательной процедурой. Дело в том, что лампы обоих видов имеют одинаковый цоколь G-13 и аналогичные размеры, поэтому корпус будет подходить и тем, и другим осветительным приборам. Достаточно произвести замену лампы, оставив тот же растровый светильник.
И светодиодные, и люминесцентные лампы имеют штырьковые контакты с маркировкой G-13. Буква G означает наличие штырьков, цифра 13 – расстояние между штырьками длиной 13 мм.
Какие лед-лампы лучшеНаиболее востребованные производители – это Philips и Osram. Они получили всемирную известность, но их изделия имеют высокую стоимость. На рынке есть и другие бренды, зарекомендовавшие себя качественной продукцией – это LightProm, VELMAX, LEBRON, HOROZ, Luxel.
Лед лампы длиной 300 мм используются в качестве настольных источников света. 600-миллиметровые трубки подходят для потолочных светильников. Также есть светодиодные трубки, длина которых составляет 1200 и 1500 мм.

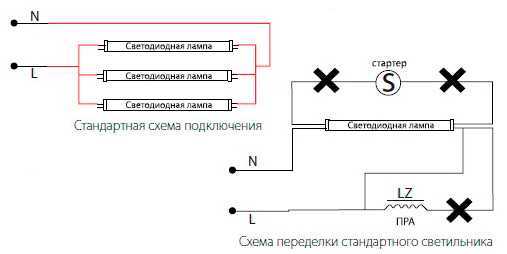

Схема подключения светодиодных ламп вместо люминесцентных
LED-лампочка состоит из корпуса, радиатора и электросхемы. Напряжение 220В попадает сначала на цоколь, затем на микросхему. Там она преобразуются в электрический ток, создающий свет внутри лампы.
Из лампы необходимо извлечь из нее все составляющие пуско-регулирующего устройства. Это делается следующим образом:
- отключить питание сети;
- вытащить лампу;
- отсоединить крепежные элементы;
- демонтировать стартер, балластный дроссель и конденсатор;
- установить led лампу;
- подключить питание.
Патроны на цокольной части устройства выполняют роль держателей и передают электроэнергию от проводки. Они могут иметь горизонтальное, вертикальное и угловое положение.
От светодиодных ламп исходит направленный световой поток, поэтому необходимо следить за тем, чтобы патрон подходил прорези при замене люминесцентных ламп на светодиодные. Если допустить ошибку при установке, лампа будет смотреть вбок.
Плюсы и минусы замены люминесцентных ламп на светодиодные
Светодиодные лампы позволяют экономить электроэнергию и обеспечивают меньшие энергетические потери. В люминесцентных лампах значительная часть электричества теряется в пуско-регулирующей аппаратуре, которого лишены led лампы. Поэтому их использование рациональнее с точки зрения выгоды. Их эксплуатация растянется на долгие годы, лампы дневного света «умрут» гораздо быстрее.
Внутри лед ламп отсутствует ртуть, поэтому они более безопасны, чем лампы дневного света. У них более мощный световой поток, благодаря которому увеличивается яркость освещения. Ввиду отсутствия ПРА, осветительные устройства не вибрируют и не издают гул при работе. Диапазон напряжения светодиодных ламп составляет от 85В до 265В.
Чтобы люминесцентная лампа включилась в работу, ей потребуется напряжение сети 220В (+- 15%).
Единственный заметный недостаток led ламп заключается в их стоимости. Магазинная цена на лампы дневного света в несколько раз ниже. Последующая экономия оправдывает эту разницу в ценах. Однако менять светильники целиком все равно не слишком выгодно. Куда практичнее поставить светодиодные лампы в люминесцентные светильники. Одинаковые цоколи позволяют сменить лампы, не трогая корпус.
Сравнительная таблица светодиодных и люминесцентных ламп типоразмера т8
Чтобы понять, в чем преимущества установки светодиодных ламп вместо люминесцентных, стоит сравнить их ключевые особенности. Составим таблицу, в которой приведём сравнительные характеристики.
| Люминесцентная | Светодиодная |
|---|---|
| Служит до 10 тыс. часов. Если напряжение отклоняется от идеального, может уменьшиться до 5 тыс. часов. | Служит до 50 тыс. часов. Если напряжение отклоняется от идеального, может быть уменьшено до 25 тыс. часов./th> |
| Светоотдача 40-50 лм/Вт | Светоотдача 80-120 лм/Вт |
| Содержит ртуть, для устранения опасности требует особого подхода к утилизации | Не содержит опасных веществ, утилизируется вместе с бытовыми отходами |
| Испускает мерцание | Не мерцает |
| Низкий коэффициент мощности | Высокий коэффициент мощности |
| Неравномерный спектр света | Равномерный спектр света |
| Рассеянный свет под углом 360° | Разные углы освещения |
| Изготовлена из стекла с низкой ударопрочностью | Сделана из пластика с высокой ударопрочностью |
В прошлом люминесцентные растровые светильники выделялись среди прочих экономичностью и долговечностью, сегодня их место заняли светодиодные лампы. LED-лампа превосходит лампу дневного света по всем параметрам. Смутить покупателя может разве что первоначальная стоимость таких ламп.
Как подключить светодиодные лампы вместо люминесцентных?
Чтобы понять, как произвести подключение светодиодной лампы вместо люминесцентной, необходимо ориентироваться на список ваших требований к светодиодной продукции.
Если речь идет о стандартных лампах с вкручивающимся цоколем Е14, Е27, которые весьма распространены в качестве осветительного элемента для создания основного освещения на потолке благодаря люстре, то стоит остановиться на аналогах со светодиодами нейтрального и теплого оттенков.
Их яркость находится в диапазоне от 2500 до 4500 кельвинов. Чтобы осветить офисное помещение, скорее всего пригодятся лампы типа Т8 – трубчатые с односторонним или двусторонним штырьковым цоколем, которые производятся на замену галогеновым и люминесцентным лампам, склонным к перегоранию и мерцанию, длительному периоду включения.
Как легко произвести замену?
Подключать светодиодную лампу вместо люминесцентной не так и сложно. Для начала, если устаревшие модели имели стартеры и драйвера, что часто можно было встретить в галогенных и люминесцентных лампах, их необходимо извлечь. Для этого следует выключить питание в доме или на участке проведения работ.
После чего не просто вынуть старые лампы, но и их «начинку» — электронную схему, конденсатор и стартер, а также ПРА электронный блок.
Только на очищенный цоколь можно одевать новую светодиодку, особенно, если она выполнена в виде трубчатой лампы формата Т8.
Цоколи у диодных ламп могут быть как поворотными, так и неповоротными, что также нужно учитывать при выполнении данных работ.
Чем свет светодиодных лучше?
Лед-источники света не выдают вибраций, не продуцируют свет в ультрафиолетовом и инфракрасном спектре, что вредит сетчатке глаза, не имеет стробоскопического эффекта. А также не содержит вредных испарений ртути, брома, кобальта и вольфрама, поэтому не требует особенной утилизации, а может выбрасываться вместе с обычными бытовыми отходами.
Кроме всего прочего, светодиодки служат намного дольше, включаются моментально, без отсрочки, как люминесцентные, внутри которых газовая среда. Их свет намного более естественен, без бликов и более яркий при меньшем потреблении электроэнергии на их работу.
Где купить качественные лед-лампы?
Осознавая накрутку стоимости на экономные источники светодиодного освещения, опытные жители Украины начали поиск более адекватных цен на светодиодные ленты, лампы, прожекторы, и все чаще купить желают через сеть интернет.
На досках объявлений, в социальных сетях, международных сайтах товаров от «А до Я», комиссионных и конфискатных магазинах, которые стали весьма популярными сегодня, найти качественный товар практически невозможно – шанс нарваться на подделку порядка 70-80%. Обращаться нужно только на официальные сайты, представляющие крупные и именитые интернет-магазины.
Так, метр низковольтной негерметичной светодиодной ленты средней яркости класса Стандарт купить в таком магазине можно за 50 гривен, а лампу типа Миньон – не более 30 гривен. Гарантированный срок на ее обслуживание составит более 12 месяцев, что весьма надежно и свидетельствует о продаже сертифицированной продукции, без вредных соединений, а свечение кристаллов при освещении не влияет на здоровье человека.
Опубликовано: 2020-11-07 Обновлено: 2021-08-30
Автор: Магазин Electronoff
Люминесцентные к светодиодам | Преобразование осветительной арматуры — 2 шага с фотографиями и видео
Надлежащее освещение является важнейшим компонентом безопасности магазина.
Заполнение мастерской светом повысит видимость и снизит риск несчастных случаев.
Флуоресцентные лампы, как правило, подходят для мастерской, потому что с их помощью можно осветить довольно большую площадь. К сожалению, люминесцентные лампы не лишены недостатков.
- Для работы люминесцентных ламп требуется ряд компонентов , что затрудняет поиск и устранение неисправностей.
- Люминесцентные лампы выделяют много тепла, что делает их менее энергоэффективными.
- Люминесцентные лампы наполнены токсичным ртутным газом, представляющим опасность для здоровья.
- Утилизация использованных люминесцентных ламп требует осторожности.
Если у вас дома или в мастерской установлены люминесцентные лампы, скорее всего, это будет одна из двух конфигураций.
Первая — обычная конфигурация, в которой используются балласт и стартер.
Схема подключения обычных люминесцентных ламп
Люминесцентный светильник с балластом/стартером.
Второй — более современное решение, в котором используется электронный балласт и не требуется стартер.
Современный люминесцентный светильник с электронным балластом
Люминесцентный светильник с электронным пускорегулирующим аппаратом.
Светодиодные трубки для люминесцентных светильников
Решение всех недостатков люминесцентных ламп лежит в разработке светодиодных ламп.
Светодиодная трубка показывает, на какую сторону трубки необходимо подать питание. 9Светодиодные лампы 0002 предназначены для замены обычных люминесцентных ламп, поскольку они очень похожи физически и могут устанавливаться в одни и те же светильники. Однако, несмотря на внешнее сходство, светодиодные трубки имеют все компоненты, необходимые для работы, встроенные в трубку.
Это означает, что они не требуют балласта и пускателя и могут поставляться с одной стороны напрямую под напряжением ( L
Конец светодиодной трубки, на который необходимо подать питание, обозначен значком «9».
0040 Л » и « Н ».
Штыри на другом конце не выполняют никаких электрических функций и нужны только для того, чтобы трубка могла входить в люминесцентный светильник.
Замена люминесцентного светильника на светодиодные трубки устраняет все недостатки использования обычных люминесцентных ламп.
- Без дополнительных компонентов.
- Вырабатывает очень мало тепла – Более высокая эффективность.
- Не токсичный газ.
- В случае пластиковых пробирок не требуется особой осторожности при утилизации использованных пробирок.
Из-за разницы между двумя лампами (люминесцентной и светодиодной) требуется некоторая модификация, чтобы люминесцентный светильник мог принимать светодиодные трубки.
Замена люминесцентных ламп на светодиодные
БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!!
Если вы недостаточно уверены или компетентны, чтобы сделать следующее, не делайте этого. Электричество опасно!
НИКОГДА не пытайтесь работать с цепями под напряжением.
ВСЕГДА сначала ОТКЛЮЧАЙТЕ электропитание.
Шаг 1. Удалите ненужные компоненты
a Современный люминесцентный электронный балласт.
Как упоминалось ранее, в светодиодные трубки уже встроены светодиодные драйверы, а это означает, что для включения светодиодной трубки требуется только питание и нейтраль ( AC ). Прекращение использования конфигураций балласт/стартер и электронный балласт.
Вот почему первым шагом при преобразовании люминесцентного светильника в светодиодные трубки является удаление ненужных компонентов.
После удаления этих компонентов вам останется только корпус светильника и патроны для ламп.
При обрезке проводов для удаления ненужных компонентов важно оставить часть проводов прикрепленными к держателям ламп, так как эти провода будут использоваться для питания сменных светодиодов.
Шаг 2: Поставка трубки с фазой и нейтралью
Обычный держатель люминесцентной трубки.
Поскольку светодиодные трубки предназначены для установки в обычный люминесцентный держатель, вам необходимо подключить держатель к фазному и нейтральному. Затем держатель подает питание на свет, когда трубка вставляется в держатель.
Каждый держатель трубки имеет два провода. Иногда они имеют цветовую кодировку, а иногда нет. Это не имеет значения.
Любой из этих проводов можно выбрать для подключения под напряжением, в то время как оставшийся провод будет подключен к нейтральному.
Самый простой способ сделать это – подключить источник питания, поступающий в осветительную арматуру от выключателя света, прямо к одному из держателей лампы с помощью ленточных соединителей или наконечников. Другой держатель лампы не будет ни к чему присоединен и будет просто удерживать трубку на месте при установке.
После закрытия светильника модификация будет завершена.
Затем в светильник можно вставить светодиодную трубку, соблюдая правильную ориентацию.
Перемонтированный светильник для светодиодов.
Простая альтернатива без повторной проводки
Светодиод запускается с внутренней перемычкой/предохранителем.
Существует, однако, очень простая альтернатива вышеописанному методу, но, к сожалению, она может быть реализована только на обычной люминесцентной лампе, а не на лампе с электронным балластом.
Недавно производители светодиодных трубок начали добавлять в светодиодные трубки компоненты, которые позволили бы им работать в обычных люминесцентных светильниках без необходимости повторной проводки.
Это было достигнуто путем добавления перемычки/предохранителя к неиспользуемым штырям на светодиодной трубке. Затем производитель также поставляет светодиодный стартер с трубкой, которая также просто содержит перемычку / предохранитель.
При рассмотрении первой (выше) схемы подключения обычного люминесцентного светильника можно отметить, что с этими перемычками Live будет проходить от противоположного конца трубки до нужной точки на светодиодной трубке.
Хотя это гораздо более простое преобразование, я лично стараюсь его избегать.
Недостатком этого более простого метода является тот факт, что балласт остается в цепи и создает ненужную нагрузку.
По крайней мере, при использовании этого метода я бы закоротил балласт.
Как напрямую подключить двустороннюю светодиодную лампу T8? – LEDMyPlace
Как напрямую подключить двустороннюю светодиодную лампу T8?
от команды LEDMyplace 06 окт 2020 г. Существует два типа двусторонних светодиодных трубок: с прямым кабелем и по принципу «подключи и работай». Тем не менее, это поможет, если вы прочитаете и будете следовать спецификациям продукта на своей светодиодной трубке, прежде чем пытаться установить прямую проводку. Прежде чем приступить к руководству, вот некоторая необходимая информация о светодиодных лампах T8: Вы можете прочитать эту запись в блоге, чтобы узнать разницу между надгробиями с шунтированием и без шунтирования. Теперь приступим к процессу установки: Если у вас есть лампа T8 с байпасом балласта и вам необходимо установить ее вместо люминесцентной лампы с магнитным балластом: Снимите стартер, сделав неглубокий надрез на проводах в месте подключения. Затем выньте балласт, сделав небольшие надрезы на проводах. Запечатайте срезанные концы с помощью проволочных гаек.
ПРИМЕЧАНИЕ. Перед началом установки обязательно отключите основное электропитание.
Процесс установки двусторонних труб «гибридных» и «балластных» различен.
Для установки одиночной светодиодной лампы T8:
Для установки нескольких двусторонних трубчатых светильников:
ПРИМЕЧАНИЕ. Никогда не допускайте соприкосновения проводов под напряжением и нейтрали друг с другом, так как это может привести к короткому замыканию.
При установке 2, 3 и более двусторонних трубок потребуется «параллельное» соединение.
Параллельное подключение светильников гарантирует, что каждый ламповый светильник не зависит от других. Следовательно, любая неисправность в одном из огней не повлияет на другие. Следуйте следующей схеме для параллельного соединения:
Параллельное соединение можно выполнить двумя способами:
Многоцепное соединениеСледуя этому методу, вам придется проложить отдельные соединения проводки для каждой трубы в параллельное подключение.
Гирляндная цепь Этот метод позволит вам подключить несколько трубчатых ламп одним соединением.
Вы можете последовательно подключить ламповые лампы T8, подав питание на первую лампу, а затем используя второй контакт на каждом конце для подключения следующей лампы.
Пригодятся базовые знания электрических цепей и проводных соединений. Тем не менее, если вы не уверены, стоит ли устанавливать трубу самостоятельно, обратитесь за помощью к профессионалам.
Если вы ищете руководство по прямому подключению односторонних ламп, читать здесь .
Проверка светодиодной лампы T8:- После закрепления всех соединений, убедившись, что активный и нулевой провода не касаются друг друга, включите питание от сети.
- Включите электропитание трубчатого светильника(ов)
- Проверьте, горят ли ламповые лампы без мерцания и жужжания. Если да, то установка прошла успешно!
Вот и все! Это было простое руководство, которое поможет вам выполнить установку прямого подключения для двусторонних 9 проводов.
