Принцип работы газового котла отопления: устройство, схема, особенности

Сегодня многие частные дома отапливаются газовыми котлами. Владельцы выбирают их за экономичность, удобство в работе, мощность, компактность и чистоту. Если вы задумались о покупке подобного агрегата, то будет полезным изучить принцип работы газовых котлов. Это не только поможет сделать верный выбор, но и упростит его эксплуатацию.

В этой статье мы выясним как устроены газовые котлы, основные узлы устройства и рассмотрим схемы работы различных видов и типов.

Как устроен газовый котел

Первое, в чем нужно разобраться: из каких основных узлов состоит оборудование. Это не только поможет вам разобраться в причинах неполадок при работе, но и поможет сделать верный выбор при покупке.

Горелка

Основной элемент газового котла. Представляет собой прямоугольную поверхность с установленными форсунками. Современные производители встраивают моделируемый вариант: такая горелка способна потреблять только необходимое количество газа на разных этапах работы, экономя до 15% топлива. Так, при розжиге уменьшается подача газа, чтобы нагрев теплообменника происходил постепенно. Затем подача топлива постепенно увеличивается, приближаясь к заданной температуре и поддерживая ее. После нагрева подача газа вновь уменьшается. Это не только позволяет сэкономить «голубое» топливо, но и положительно сказывается на сроке службе устройства.

За подачу топлива отвечает газовый клапан, который регулируется встроенным электродвигателем. Такое устройство позволяет пользователю самостоятельно задать нужную температуру с помощью электронной платы и панели управления.

Горелки бывают атмосферные и турбированные:

• Атмосферные устанавливаются около дымохода и забирают воздух из помещения. Такие горелки независимы от электричества и часто устанавливаются в напольных моделях.
• Турбированные не зависят от тяги в дымоходе, потому что за работу отвечает вентилятор, который и выводит все продукты сгорания. Для его работы необходимо электричество, поэтому наиболее часто можно встретить в настенных котлах.

Еще в горелке находится электрод розжига (вырабатывает искру, которая поджигает газ) и датчик контроля пламени (если пламя по каким-то причинам потухнет, автоматика перекроет подачу топлива и оповестит об ошибке).

Теплообменник

Короб с трубками, между которыми находятся пластины (или «ребра», для увеличения полезной площади и скорости нагрева воды). Именно по этим трубкам и циркулирует вода, забирая тепло от нагретых стенок.

Теплообменники изготавливают из разных сплавов, от которых и зависят их срок службы:

• Алюминий. Самый легкий металл, поэтому котлы с таким теплообменником имеют компактные размеры. Подвержен коррозии, при работе образуется осадок, который уменьшает эффективную площадь теплообмена.
• Медь. Небольшие вес и габариты, при хорошей теплоотдаче. Компактны и устойчивы к коррозии, но изнашиваются быстрее чугунных.
• Сталь. Простой и дешевый вариант. Низкая теплопроводность и малый срок службы. Такие теплообменники могут деформироваться или потрескаться при перепадах температур.
• Чугун. Долговечны, надежны, устойчивы к коррозии, но чувствительны к перепадам температур. Отлично проводят тепло, но большие и тяжелые, поэтому обычно используются в напольных дорогих котлах.

Если котел двухконтурный, тогда предусматривают два теплообменника:

первичный и вторичный. Основной устанавливают над горелкой, его используют системы отопления. Второй необходим для моментального нагрева воды, когда открывается водопроводный кран. Такой теплообменник выглядит как набор пластин, между которыми циркулирует вода. Как только открывается кран с горячей водой, вся вода из первого контура направляется во второй. Именно поэтому двухконтурные котлы не могут одновременно и отапливать, и нагревать воду. При малых объемах потребления горячей воды это незаметно, батареи просто не успевают остывать.

Однако, если расход воды соизмерим с потребностями для отопления, то тут приходит на помощь битермический теплообменник. Это такая «труба в трубе», которая расположена прямо над горелкой. За счет нагрева только одного теплообменника, такой котел может одновременно обеспечить дом и отоплением, и горячей водой. Но стоит помнить: в этом случае очень быстро образуется накипь, которую нужно своевременно удалять.

Циркулярный насос

В старых системах отопления использовалась естественная циркуляция воды. Теплоноситель при нагреве расширяется, поэтому вода на выходе из котла обладает низкой плотностью и весом. За счет этого она легко поднимается по горячему стояку вверх в расширительный бак, а затем под уклоном растекается по радиаторам и отдает тепло. При охлаждении плотность и вес воды увеличиваются, поэтому вновь под уклоном она стекает обратно в котел.

Несмотря на простоту, надежность, энергонезависимость и бесшумность работы такая система имеет серьезные недостатки: сложный и дорогостоящий монтаж, замерзание воды, попадание воздуха в систему отопления, низкую температуру радиаторов в дальних углах.

Поэтому современные котлы оборудуются специальным циркулярным насосом, который и создает давление для постоянной циркуляции воды. Да, в таком случае пропадает независимость от электричества, зато батареи всегда будут теплыми.

Расширительный бак

При нагреве вода расширяется, поэтому необходимо соблюдать баланс в системе отопления. Именно для этого используется расширительный бак, состоящий из 3 частей:

• емкость для излишка воды;
• мембрана;
• емкость с азотом.

Принцип работы прост: лишняя вода хранится в бачке, а мембрана балансирует изменение давления в системе отопления.

Отвод дыма

Любой газовый котел обязательно нуждается в отводе продуктов сгорания. Если камера сгорания открытая, тогда для работы используется воздух из помещения, поэтому здесь нужна хорошая вентиляция и оборудуется дымоход.

Если котел с закрытой камерой сгорания, тогда используется воздух с улицы (с помощью вентилятора) и прогревается продуктами сгорания. Такие устройства не требуют дополнительной вентиляции.

Автоматика безопасности, электроника и модуль управления

В эту категорию входят различные датчики по контролю происходящих процессов в работе котла и мониторинг состояния системы отопления. Система безопасности позволяет защитить агрегат от отсутствия тяги, перегрева или отсутствие пламени в горелке. В этих случаях датчики сообщают о неисправности и модуль управления прекращает работу котла.

Принцип работы

Если температурные датчики установлены, тогда при запуске котла измеряется температура в помещениях – автоматика рассчитывает сколько тепла потребуется. Затем насос закачивает холодную воду в теплообменник. Газовый клапан открывается, через форсунки в горелку поступает газ. Электрод розжига вырабатывает искру, топливо загорается и нагревает теплообменник. Насос перемещает нагретую воду по трубам к радиатору, где вода отдает свое тепло и возвращается в котел. Продукты сгорания выводятся через дымоход. Как только в системе отопления будет достигнута нужная температура, горелка выключается, а котел переходит в режим ожидания. После охлаждения воды горелка вновь запускается. Так работает одноконтурный котел.

Двухконтурные модели работают точно по такой же схеме, за одним исключением: как только открывается кран с горячей водой, срабатывает датчик протока. Он передает сигнал, заставляя систему переключить трехходовой клапан на режим нагрева воды. Вода перестает поступать в батареи и остается в котле, циркулируя во вторичном теплообменнике, который моментально нагревается. После закрытия крана трехходовой клапан возвращается в исходное положение, и вода из первичного теплообменника поступает в систему отопления.

Стоит отметить еще один момент: котлы делятся на конвекционные и конденсационные. В первом случае в результате работы создается также водяной пар, который испаряется и выбрасывается через дымовую трубу.

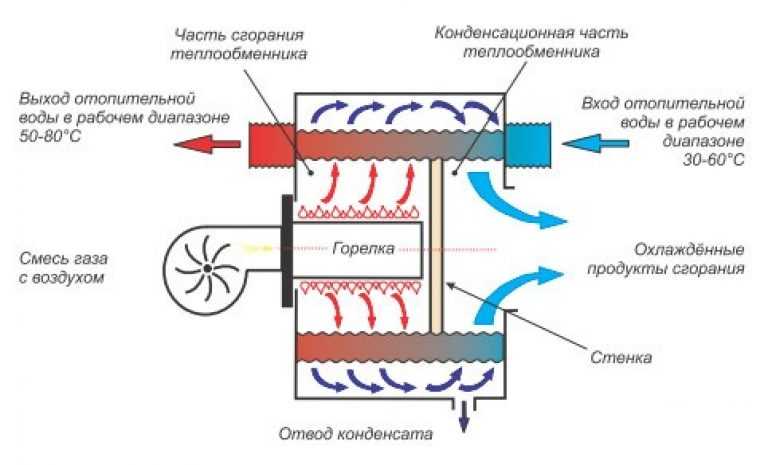

В конденсационных котлах нашли способ его использовать. В таких устройствах водяной пар превращается в конденсат, который аккумулируется на стенках экономайзера (по сути, дополнительный теплообменник). При этом освобождается определенное количество тепла, которое уходит на нагрев воды. Сам конденсат после обработки и нейтрализации просто сливается в канализацию. Вот таким образом и достигается максимальная эффективность.

Как сэкономить при использовании газового котла?

Следующие меры позволяют достичь дополнительной экономии топлива:

• качественный монтаж газового котла;
• на короткое время полностью открыть окна, закрыв при этом терморегулирующие вентили;
• не перегревать помещение, стараться поддерживать комнатную температуру на уровне 20 °C;
• при наступлении темноты опускать на окнах жалюзи;
• правильно настроить терморегулирующие вентили;
• не загромождать радиаторы и терморегулирующие вентили;
• использовать возможности регулирования вашего котла;
• включать циркуляционный насос ГВС только во время пользования;
• контролировать расход горячей воды;
• проводить регулярное сервисное обслуживание: чистку котла и мелкий ремонт.

Помогла ли вам статья? Задавайте свои вопросы в комментариях, наши эксперты обязательно на них ответят.

Подключение двухконтурного газового котла – Схема подключения двухконтурного газового котла

24 Марта 2022

Просмотров:  363459

Время чтения:  17 минут

Содержание

Типы газовых котлов

Правила подключения газового котла

Двухконтурный котел и бойлер косвенного нагрева

Схемы подключения двухконтурного котла

Рекомендации по подключению двухконтурного котла

Улучшение работы систем отопления и ГВС

Коротко о главном

Автономная система отопления для частного дома обеспечивает комфортный микроклимат в помещениях в любое время года. Газовый котёл, устанавливаемый для приготовления теплоносителя, позволяет одновременно подключить две системы – отопление и горячее водоснабжение. В одноконтурном исполнении требуется специальная запорно-регулирующая арматура – трёхходовой клапан. Однако существуют агрегаты, которые снабжаются сразу двумя контурами, что обеспечивает автоматическое разделение потоков. Чтобы система работала безупречно, необходимо знать, как правильно выполнить подключение двухконтурного газового котла.

Двухконтурный газовый котёл в интерьере

Типы газовых котлов

Газовые котлы для системы отопления, вне зависимости от типа исполнения и расчётной мощности, подразделяются на две основных категории:

• Одноконтурные. Представляют собой самую простую схему. Источник энергии – природный или сжиженный газ, который при сгорании нагревает теплообменник трубчатого типа. Внутри данного элемента находится теплоноситель – вода или антифриз. По мере нагрева гравитационные силы или циркуляционный насос приводят жидкую среду в движение по замкнутому контуру. Проходя через радиаторы отопления, жидкость отдаёт тепло и возвращается по обратной магистрали на повторный нагрев.
• Двухконтурные. Методика приготовления теплоносителя во многом схожа с первым типом. Разница состоит в наличии внутри агрегата двух теплообменников, в каждом их которых может находиться разная жидкость. Нагрев двух контуров происходит одновременно, а температура каждого контура зависит от скорости движения теплоносителя в трубах.

Купить газовый котел и необходимые для него принадлежности можно в нашем интернет-магазине.

Смонтированное оборудование в котельной

Схема подключения двухконтурного газового котла к системе устроена таким образом, что в одном трубопроводе циркулирует теплоноситель для отопления, а во втором теплообменнике находится жидкость с другими температурными параметрами для нужд ГВС.

Правила подключения газового котла

Газовое оборудование представляет собой технологические объекты повышенной опасности. В связи с этим, подключение двухконтурного газового котла проводится силами специализированных организаций, имеющих государственную аккредитацию. Самостоятельный монтаж с врезкой в газовую трубу категорически запрещается. При установке газового отопительного агрегата необходимо учесть требования СНиП 42-01.2022 и СП-41-104-2000. Данные нормативные документы регламентируют соблюдение следующих обязательных условий:

• Минимальная площадь котельной должна составлять не менее 4 м2 с высотой потолков от 2,5 м и выше.
• Дверной проём для доступа в котельную должен быть не уже, чем 800 мм.

Требования к помещению котельной

• Котельная должна иметь минимум одну наружную стену с оконным проёмом, площадь светопрозрачной части которого должна составлять 0,3 м2 на каждые 10 м2 площади помещения.
• В пространстве котельной устраивается вытяжка с естественной или принудительной циркуляцией для обеспечения удаления частиц природного газа и исключения риска скопления продуктов горения.
• Дымовая труба должна быть выполнена таким образом, чтобы соответствовать количеству удаляемых продуктов горения. Сечение дымохода рассчитывается инженерами по специальной формуле.
• Труба должна быть выше конька скатной кровли минимум на 500 мм.
• Газ подводится от магистрали по стальному трубопроводу. Для подключения котельного оборудования допускается использовать специальные гибкие шланги в стальной плетёной обмотке.
• К нагревательной установке предъявляются требования по защите от короткого замыкания. Агрегат также должен оснащаться функцией автоматического отключения на случай перегрева.
• В котельной должен стоять датчик контроля уровня газа с сиреной.
• На вводе газа в здание устанавливается счётчик, контролирующий расход.

Требования к размещению настенного агрегата

• В котельную подводится труба ХВС как средство первичного пожаротушения.
• Внутренние стены котельной должны быть ровными и покрыты штукатуркой.
• Все элементы, имеющие прямой контакт с газовым котлом, должны быть несгораемыми.
• При монтаже оборудования необходимо учесть минимально допустимые расстояния от смежных конструкций, указанные в СНиП.

Перед монтажом и подключением нового объекта представители газового треста инспектируют помещение котельной. Если объемно-планировочные или технические параметры комнаты не удовлетворяют приведённым выше требованиям, служба не начинает работы до устранения предписаний.

Помещение котельной

Двухконтурный котел и бойлер косвенного нагрева

Схема подключения двухконтурного газового котла к системе отопления и ГВС подразумевает интегрирование в систему дополнительного водогрейного устройства – бойлера косвенного нагрева. Данное оборудование отличается следующими особенностями внутреннего строения:

• Накопительная часть резервуара имеет два патрубка, как и любой другой бойлер.
• Через подводящий патрубок чистая водопроводная вода из скважины поступает в бак, а через отводящее отверстие приготовленная горячая вода раздаётся потребителям при открывании крана.
• Вместо нагревательного элемента в БКН устанавливается трубчатая спираль, внутри которой циркулирует нагретый теплоноситель.
• Спираль подключается одному из нагреваемых контуров двухконтурного газового котельного агрегата.
• Теплоноситель нагревается от газовой горелки и поступает в змеевик бойлера.
• Проходя через трубки внутри накопительного резервуара, теплоноситель постепенно нагревает весь объём воды, который находится внутри бойлера.
• При нагреве используется лишь избыточное тепло двухконтурной газовой установки, а сам накопительный водонагреватель не потребляет никаких дополнительных энергоресурсов.

Двухконтурный котёл в комбинации с бойлером косвенного нагрева

Балансировка системы, позволяющая распределять тепло между двумя контурами в нужных пропорциях, достигается путём установки на магистрали трёхходового клапана. Запорное устройство регулирует расход жидкости, которая проходит через его заслонки.

Схемы подключения двухконтурного котла

Схема подключения двухконтурного котла мало чем отличается от методики монтажа более простого одноконтурного оборудования. Для успешной установки газового котельного оборудования необходимо выполнить работы, согласно следующему алгоритму:

• Монтаж агрегата на пол или на стену. В зависимости от типа конструкции и мощности оборудования производители предлагают 2 возможные схемы установки. В обоих случаях, фиксацию агрегата необходимо провести строго до начала обвязки, так как в рабочем положении он должен находиться в статическом положении. После выбора места для установки следует учесть требования СНиП по обеспечению минимального расстояния от близлежащих стен, пола и потолка.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Настройка настенного котла

Крепление оборудования на стену производится с помощью металлических анкеров, выдерживающих отрывающее усилие, которое оказывает прибор, наполненный теплоносителем.

• По завершении механической части к установке подводится газ. Данная работа выполняется силами представителей аккредитованной организации. Специалисты производят врезку в магистраль, монтаж и настройку счётчика, а также прокладку газопровода до места установки оборудования. Подключение двухконтурного газового котла в частном доме к энергоносителю осуществляют с помощью гибких шлангов с резьбовым соединением и полимерными прокладками, обеспечивающими герметичность.
• Далее к котлу монтируется дымоход из нержавейки. Диаметр трубы подбирается, исходя из требований СНиП – на каждый 1 кВт мощности агрегата приходится минимум 8 см2 площади внутреннего сечения дымохода. Стенки трубы представляют собой 3-слойную конструкцию с негорючим утеплителем внутри. По помещению котельной труба прокладывается открытым способом для своевременной идентификации возгорания и возможности её ревизии.

Установка дымохода

• После монтажа самой ответственной части газовые службы сдают работы и подписывают договор на эксплуатацию оборудования.
• Дальнейшие работы по обвязке котла с подключением к отоплению, системе ГВС и электричеству могут производиться силами владельца объекта либо монтажниками из подрядной организации.

Для подключения настенного двухконтурного газового котла требуется проверить его комплектность. Нередко, такие устройства изначально снабжают расширительными бачками и циркуляционными насосами, что исключает необходимость отдельного приобретения и монтажа данных приборов в контур отопления.

Подключение двухконтурного котла к системе отопления

Подключение двухконтурного газового котла к системе отопления проводится при уже смонтированном циркуляционном кольце. Перед монтажом обе магистрали – подающая и обратная – должны быть заведены в помещение котельной. Подключение ведётся в несколько этапов:

• Выбирается контур, отвечающий за систему отопления. Как правило, эта часть агрегата снабжается теплообменником большей мощности и габаритов.

Двухконтурный газовый котёл в разрезе

• На подводящий патрубок устанавливается спускной клапан для возможности опорожнения котла.
• Между патрубком и ближайшим фитингом, а также на трубопроводе подпитки необходимо установить фильтрующие сетки для грубой очистки поступающей в котёл жидкости.
• На оба патрубка устанавливаются шаровые краны для блокировки циркуляции теплоносителя в случае проведения ремонтных или демонтажных работ.
• Если схема подключения двухконтурного газового котла подразумевает интеграцию в систему с принудительной циркуляцией, на подаче врезается байпас с циркуляционным насосом.
• При устройстве закрытой системы отопления, в контуре должно задаваться давление от 1,6 до 1,8–2,0 атм. , в зависимости от протяжённости трасс, характеристики отопительного оборудования и этажности здания. Давление задаётся на полимерной мембране расширительного бачка с помощью автомобильного компрессора с манометром.

Давление в расширительном бачке

Когда подключение двухконтурного газового котла к системе завершено, ее заполняют теплоносителем, и оборудование включают в тестовом режиме. Мастер проверяет интенсивность нагрева, а также скорость циркуляции жидкости в сети. Если жидкость в накопительной части агрегата закипает, либо реальная теплоотдача не соответствует заявленной производителем мощности, выполняется настройка системы с её последующей балансировкой.

В видео рассказывают о схеме подключения двухконтурного газового котельного оборудования к системе отопления

Подключение двухконтурного котла к системе ГВС

Чтобы понять, как подключить двухконтурный газовый котел к системе ГВС, необходимо разобраться в его внутреннем строении. Агрегат устроен таким образом, что жидкость, находящаяся в любом из контуров, должна пребывать в постоянном движении. Если этого не происходит, теплоноситель начинает перегреваться. Для отопления данное условие выполняется, так как водная среда постоянно циркулирует по замкнутому контуру. Система ГВС может находиться в состоянии покоя до тех пор, пока потребитель не начнёт забор горячей воды, открыв кран.

Бойлер косвенного нагрева в разрезе

Таким образом, для нормальной эксплуатации схема подключения двухконтурного газового настенного котла в частном доме должна включать в себя накопительный резервуар – бойлер косвенного нагрева. Монтаж системы производится в несколько этапов:

• Как правило, на момент подключения котла к ГВС, агрегат уже смонтирован, и к нему подведён газ.
• Бойлер косвенного нагрева устанавливается в проектное положение, подключается к системе подачи воды из скважины.
• Змеевик, расположенный внутри нагревательного бака, оснащается 2 патрубками для обеспечения нормальной циркуляции теплоносителя.
• Подключение бойлера к котлу ведётся по обратной схеме – к отводящему патрубку водогрейной установки присоединяется подающая магистраль котла. Наоборот, к подводящему патрубку – отводящий трубопровод котла.
• Нагретая в котле жидкость должна циркулировать по контуру змеевика и постепенно отдавать тепло жидкой среде внутри накопительного резервуара.
• Как и с отоплением, при подключении обоих агрегатов на входе и выходе ставятся шаровые краны, обеспечивающие блокировку теплоносителя, и циркуляционной насос, способствующий постоянному движению воды в трубках.

Шаровой кран на патрубке

Чтобы понять, как подключить двухконтурный газовый котел к отоплению и водоснабжению, обе системы монтируются котлу, после чего запускаются одновременно. Во время тестовой эксплуатации мастер проверяет, насколько нагружается каждый из контуров. При необходимости интенсивность нагрева каждого из них меняется, в результате чего производится балансировка.

В ролике перечисляют особенности подключения двухконтурного котла и бойлера косвенного нагрева для совместной работы

Подключение двухконтурного котла к электричеству

Подключение двухконтурного котла к силовой электрической сети выполняется с целью обеспечения нормальной работы циркуляционного насосного оборудования и автоматики. В остальном, газовое оборудование является энергонезависимым. Чтобы котельное оборудование отвечало эксплуатационным требованиям, при сборке электромонтажной схемы следует учесть некоторые нюансы:

• Подключение элементов обвязки котла следует проводить по выделенной кабельной линии с установкой отдельного автомата УЗО в щитке.
• Учитывая, что работа электрических приборов сопряжена с движением водной среды, существует риск протечек и замыканий. В связи с этим, всё оборудование должно быть заземлено.

Заземляющий кабель от котла

• Лучшим решением будет подключение насосного оборудования единым неразрывным кабелем, с установкой размыкателя цепи. Если такой возможности нет, розетка должна быть выведена таким образом, чтобы подключение производилось только штатным кабелем агрегата, без необходимости включения удлинителей.
• В помещении котельной всегда существует риск разлива теплоносителя и подтопления. В связи с этим, точки подключения должны устраиваться на расстоянии минимум 200–300 мм от пола.
• Сечение жил должно соответствовать силе тока, на которую рассчитаны автомат и подключаемое оборудование.
• ПВХ изоляция должна быть цельной и надёжно защищать проводку от риска пробоя.
• После подключения необходимо проверить ток короткого замыкания, время срабатывания УЗО, определить допустимый перекос фаз.

Если напряжение характеризуется постоянными перепадами, в помещении котельной ставится стабилизатор напряжения, который также защищает сеть от повышенных пусковых нагрузок при включении.

В видео рассматривают схемы обвязки котлов при их подключении к силовой электрической сети

Стабилизатор напряжения

Рекомендации по подключению двухконтурного котла

Чтобы схема подключения двухконтурного газового котла к системе отопления и ГВС в частном доме эксплуатировалась без сбоев, при подключении требуется исключить все возможные ошибки:

• Монтаж напольных или настенных устройств следует проводить таким образом, чтобы со всех сторон к оборудованию был обеспечен подход для возможности обслуживания.
• Обвязка контура отопления и системы ГВС проводится специальными ПВХ или металлическими трубами, которые рассчитаны на повышенные температуры.
• Все резьбовые соединения должны быть герметичны и не подтекать даже при изменении температуры с неизбежным линейным расширением материала.
• Внутренние стенки дымохода должны быть гладкими и ровными, во избежание скопления конденсата при работе котла в холодное время года. Сечение трубы подбирается таким образом, чтобы тёплые потоки из отработанных газов не опрокидывались на выходе.
• Бойлер косвенного нагрева следует монтировать в непосредственной близости от газового котла, чтобы исключить большие теплопотери при движении теплоносителя.

Дымоход для газового котла

• Для простоты эксплуатации, в систему следует внедрить модуль диспетчеризации, обеспечивающий дистанционной контроль за переключением режимов из любой точки мира.
• При подключении не следует ставить больше количество фитингов и поворотов, так как каждый из них заужает условный проход и вызывает сопротивление на пути движения жидкой среды.
• Избегать образования воздушных пробок в системе. Для этого в каждой потенциально опасной точке ставится автоматический воздухоотводчик.
• На магистрали подпитки следует установить систему многоступенчатой очистки поступающей воды по технологии обратного осмоса. В таких случаях исключается наличие известковых отложения и твёрдых примесей, дающих осадок в процессе эксплуатации.

При наличии возможности верным решением будет обращение к профессионалам из подрядной организации с заключением соответствующего договора. В таких случаях производитель работ после монтажа обеспечивает пуско-наладку системы и предоставляет длительную гарантию.

В видео рассказывают о разнице между одноконтурными и двухконтурными газовыми котлами

Система обратного осмоса

Улучшение работы систем отопления и ГВС

Корректно собранная схема подключения напольного двухконтурного газового котла к основным системам частного жилого дома гарантирует многолетнюю бесперебойную эксплуатацию. Для улучшения работоспособности инженерных сетей в здании эксперты советуют придерживаться следующих простых правил:

• На вводе каждый контур следует снабжать обратным клапаном для предотвращения оттока жидкости на случай остановки циркуляции теплоносителя.
• Учитывая, что контур для ГВС остаётся в рабочем состоянии круглый год, в систему следует интегрировать полотенцесушители из расчёта по 1 единице на каждый санузел. Данные элементы сети обеспечивают круглогодичное локальное отопление, а также предотвращают образование повышенной влажности в помещении.
• Все свободные участки трубопроводов при соединении котла и бойлера косвенного нагрева должны быть обмотаны эффективной теплоизоляцией для снижения риска теплопотерь.

Изоляция магистралей

• По правилам установки водогрейного устройства, следует размещать его на минимальном расстоянии от кранов в санузлах. В противном случае в утренние часы необходимо сливать холодную воду из трубопроводов до тех пор, пока они не заполнятся нагретой жидкостью из бойлера.
• Всё оборудование котельной должно быть автоматизировано для более эффективного использования теплоносителя и исключения рисков перегрева. Лучшим решением будет установка внешнего термодатчика, реагирующего на изменение климатических параметров наружного воздуха с корректировкой интенсивности работы системы.
• Раз в сезон, следует производить контрольную проверку работоспособности системы, а также профилактическую чистку труб и бойлера, что снижает риск зарастания магистралей.

Газовое котельное оборудование следует подбирать с небольшим запасом мощности. При работе котла на пределе возможностей на протяжении всего отопительного периода элементы горелки и теплообменники быстро выходят из строя.

В видео подробнее о корректном подключении двухконтурного газового котельного оборудования

Коротко о главном

Двухконтурный газовый котёл является оптимальным решением для одновременного подключения систем отопления и ГВС к одному источнику тепловой энергии в небольшом частном доме. Котлы могут быть настенными или напольными, их мощность подбирается, исходя из расчётных данных, приведённых в нормативной документации. Подключение устройства к газораспределительной сети выполняется силами специализированных организаций. Дальнейшая обвязка котла может выполняться самостоятельно. При подключении системы ГВС для двухконтурного агрегата потребуется приобрести и смонтировать бойлер косвенного нагрева.

Почему вы решили выбрать двухконтурный газовый котел? На какие характеристики модели обращали наибольшее внимание при выборе? Столкнулись ли вы с какими-либо сложностями при установке и эксплуатации оборудования?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как работает котельная?

Котлы работают за счет нагрева воды внутри сосуда с использованием газа, нефти или угля. Эта нагретая вода, которая либо превращается в пар, либо хранится в жидкой форме, в зависимости от типа вашего котла, затем направляется через систему радиаторов, размещенных по всему дому, для обеспечения отопления помещений.

Основные технологические котлы, используемые для отопления вашего дома:

• ЭТАП 1: Вода нагревается, а затем циркулирует по трубопроводам и контурам радиаторов. Различные котлы предназначены для работы с определенными видами топлива для выполнения этого процесса, наиболее распространенными из которых являются газ и нефть.
• ШАГ 2: Котел выпускает горячую воду или пар, в зависимости от типа системы, через водопроводные трубы, соединяющиеся с радиаторами, расположенными по всему дому.
• ЭТАП 3: Горячая вода или пар проходят через толстые металлические стенки труб радиатора, распределяя тепло по помещению, в котором расположен радиатор.
• ЭТАП 4: После охлаждения вода или пар, которые после охлаждения снова превратились в воду, направляются по системе водопровода котла в первоначальный нагревательный сосуд. запустите этот процесс снова, чтобы обеспечить непрерывное отопление здания.
• ШАГ 5: Система снова запускает процесс для непрерывного обогрева дома или офиса.

Типы котельных систем и принцип их работы

Как работает паровой котел?

Паровые котлы функционируют путем создания реакции горения путем электрического воспламенения между воздухом и топливом. Это заставляет трубы внутри котла, погруженные в воду, нагреваться. Тепло поднимает температуру воды примерно до 212 ° F, самой высокой температуры, при которой вода все еще может существовать в жидкой форме при этом давлении. Это приводит к тому, что вода, в которую погружены трубки, превращается в пар. Пар проходит от котла по трубам к радиаторам по всему зданию, обеспечивая отопление помещений. После того, как пар в трубах и радиаторах остынет, он становится жидкой водой и течет по трубам обратно в камеру нагрева котловой воды и повторяет цикл.

Как работает водогрейный котел?

Водогрейный котел использует жидкое или газовое топливо, в зависимости от типа системы, для производства тепловой энергии. Эта энергия нагревает воду в котле до температуры, достаточной для питания радиаторов отопления вашего дома.

Как работает газовый котел?

Газовые котлы работают, выпуская топливо через газовый клапан в герметичную камеру сгорания в котле через маленькие форсунки. При электрическом воспламенении газ сжигается для создания тепла. Это тепло поглощается подсоединенной трубой, по которой течет холодная вода. Вода нагревается примерно до 180 ° F и подается к радиаторам через ваш дом, чтобы поддерживать желаемый климат в помещении с подогревом.

Как работает масляный котел?

Котлы, работающие на жидком топливе, работают аналогично котлам, работающим на газе. Они согревают дом, нагревая воду и передавая ее по системе труб и радиаторов, которые распределяют тепло по всему дому. Существенная разница между ними заключается в том, что эти системы сжигают нефть вместо газа для обеспечения отопления.

Процесс, которому следует масляная горелка, начинается, когда охлажденная вода возвращается от нагрева радиаторов в вашем доме. Эта охлажденная вода в котле снижает температуру воды в котле до тех пор, пока не сработает датчик температуры, который инициирует электрический заряд, который включает масляную горелку. После срабатывания система использует высокое давление для распыления мелких капель масла в топку. Эти крошечные капли масла легко испаряются и легко воспламеняются. Искра воспламеняется от высоковольтной системы зажигания, в результате чего распыляемые капли масла воспламеняются, что позволяет масляному котлу достаточно подготовить воду, которая будет использоваться для обогрева вашего дома.

Как работают котлы | Руководство по комбинированным и обычным котлам

В настоящее время наиболее распространенным способом обеспечения центрального отопления в вашем доме является использование газового котла. Они бывают разных типов, но наиболее распространенными являются комбинированные, обычные и системные котлы. В этом руководстве мы объясняем различные типы котлов, как они работают и как лучше всего за ними ухаживать.

Сломавшийся котел в день Рождества — один из ваших самых страшных кошмаров? Получите душевное спокойствие с нашей страховкой котла.

Получить крышку котла

Какие существуют основные типы котлов?



Комбинированный котел

Комбинированный (или комбинированный) котел на сегодняшний день является наиболее распространенным типом котла. Простая конструкция системы комбинированного котла занимает мало места в вашем доме и подает горячую воду прямо к вашим кранам или радиаторам без необходимости в накопительном баке.

Главным преимуществом комбинированного котла является его экономичность. Поскольку он поставляет горячую воду по требованию, вы всегда платите только за то, что используете. Таким образом, это означает, что он очень энергоэффективен, а также финансово эффективен.



Обычный бойлер

В отличие от комбинированного, обычный (или обычный бойлер) использует два резервуара для воды – один для подачи воды из сети, а другой для подачи в систему и управления расширением нагретой воды.

Обычные котельные системы относительно сложны и занимают много места, и они хранят вашу горячую воду в цилиндре, а не подают горячую воду по требованию, что может быть недостатком для некоторых людей.



Системный котел

Как и комбинированные, системные бойлеры получают воду непосредственно из сети. Однако, в отличие от комби, они хранят воду, которую нагревают, в баке. Таким образом, хотя системный котел занимает меньше места, чем обычная котельная система, он сложнее, чем комбинированный, и требует больше места.

Элементы управления котлом и как их использовать

Некоторые котлы имеют так много функций, что их бывает трудно понять. Здесь мы познакомим вас с некоторыми из наиболее распространенных циферблатов и элементов управления на газовых котлах. Если у вас есть какие-либо сомнения по поводу замены элементов управления на вашем котле, не стесняйтесь вызывать профессионального сантехника, так как вы можете нанести ущерб.


Манометр

Ваше центральное отопление представляет собой закрытую систему, то есть в нем циркулирует одна и та же вода по трубам и радиаторам в вашем доме. Эта вода расширяется при нагревании, поэтому одна из самых важных вещей, на которую следует обратить внимание в ваших котлах, — это манометр. Это покажет вам (в метрике измерения «бар»), какое давление воды в системе. Слишком много, и вы рискуете лопнуть трубы или части вашего котла. Слишком мало, и ваш котел не сможет обеспечить циркуляцию достаточного количества горячей воды к радиаторам, особенно к тем, которые расположены выше или дальше от котла.

Когда отопление работает некоторое время и вода в системе расширилась, вы должны увидеть, как этот манометр поднимается до отметки. Эта отметка будет оптимальной настройкой давления для вашей системы.

Если он слишком низкий, ваше центральное отопление не будет работать должным образом. Это может быть связано с тем, что:

• В ваших радиаторах есть воздух. Это довольно распространенное явление, и его можно решить путем прокачки радиаторов. Вы можете проверить, пощупав верхнюю часть ваших радиаторов — если некоторые из них не такие горячие, как нижняя часть, это может означать, что в системе есть воздух.
• Где-то в вашем центральном отоплении утечка. Это должно быть диагностировано и исправлено как можно скорее профессионалом.

Если он слишком высок, это означает, что ваша система переполнена. Попробуйте спустить немного воды из радиаторов, чтобы снизить давление. Если вы не знаете, как прокачать радиатор, всегда обращайтесь к профессионалу.




Выключатель/кнопка питания

Котел можно включать и выключать с помощью переключателя или кнопки. Как правило, бойлеры рассчитаны на длительную работу, поэтому вам не нужно их использовать. Однако, если вы уезжаете надолго, возможно, вы захотите, чтобы котел вообще не включался, и эта кнопка питания является наиболее эффективной.




Циферблат центрального отопления

Вы можете контролировать, насколько горячей ваш бойлер будет нагревать воду в вашей системе центрального отопления. Как правило, это будет довольно высокое значение, так как в вашем доме будут установлены термостаты, контролирующие, когда котел выключается и включается, или когда радиаторы подают горячую воду.

Обычно один из них используется для горячей воды – картинка возле циферблата, показывающая, что есть что.

В большинстве случаев вам не нужно их трогать.




Кнопка Eco

Некоторые котлы, например, Worcester-Bosch Greenstar 30CDi (combi), имеют кнопку Eco. Когда эта кнопка нажата (индикатор горит), ваш котел не будет предварительно нагревать воду в ваших трубах горячей воды.

Хотя это означает, что вам придется немного подождать, пока у вас не появится горячая вода из ваших кранов, вы будете использовать газ только тогда, когда он вам нужен.

Ваш котел не нуждается в обслуживании?

Важно регулярно обслуживать котел, чтобы проверять наличие изношенных деталей или потенциальных проблем и обеспечивать его эффективную работу. Мы предлагаем крышку котла, которая поставляется с ежегодным обслуживанием котла.



Замена вашего котла

Если ваш котел немного поправляется, новый котел, скорее всего, будет более энергоэффективным, тише, надежнее и будет иметь больше функций.

Также стоит подумать об альтернативных котлах, таких как воздушные тепловые насосы или современные электрические обогреватели, которые очень эффективны и имеют низкий уровень выбросов углерода.



Защита котла с помощью страховки котла

Неработающий котел и центральное отопление в холодный зимний день – это действительно последнее, что нужно любому из нас.
