Схема установки инсталляции: Установка инсталляции унитаза: порядок работ, подключение

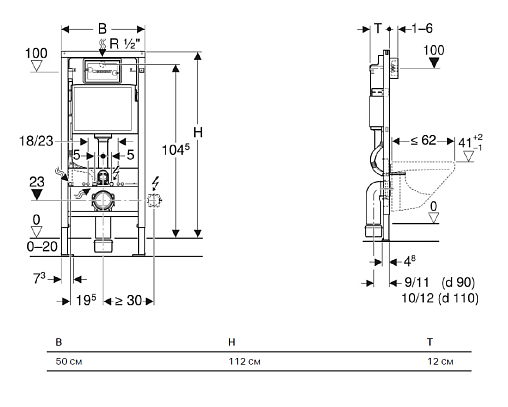

Схема монтажа инсталляции OLI

Дата публикации: 26.02.2021 16:25

ВАЖНО! Монтаж любой инсталляции OLI должен осуществляться специалистами, обращайтесь в сервисные центры производителя или в компании, специализирующиеся на установки подобного оборудования.

Система инсталляции OLI позволяет скрыто установить сантехнические приборы, а подводящие трубы и сливной бачок спрятать в стене.

Основным элементом инсталляции OLI является мощная стальная рама, которая выдерживает огромные нагрузки, может устанавливаться в любом месте ванной/туалетной комнаты и в любом типе стен.

Необходимые для монтажа инструменты:

Комплектация инсталляции OLI:

1. Стальная рама с регулируемыми крепёжными стойками
2. Пластмассовый смывной бачок в сборе с наполнительным, спускным и запорным клапаном, гибкой подводкой, патрубком для слива и изоляцией
3. Комплект креплений к стене
4. Фановая труба для присоединения к канализации
5. Комплект креплений к полу
6. Заглушки
7. Комплект переходных патрубков (с инструкцией по монтажу)
8. Комплект крепления подвесного унитаза

Монтаж инсталляции OLI к капитальной стене:

Отмерить расстояния и просверлить отверстия для крепления рамы к стене и полу

Зафиксировать крепления и вставить в раму стержни до щелчка

Разблокировать фиксатор стержней в креплениях, вставить раму со стержнями в крепления, обрезать лишнюю длину стержней

Открутить фиксирующие болты и освободить стойки, отрегулировать высоту рамы (см. рекомендации производителя), прикрутить стойки к полу

По уровню проверить горизонталь и зафиксировать стойки

При помощи регулировочных стержней установить систему инсталляции в вертикальном положении и заблокировать фиксаторами стержни

Монтаж инсталляции OLI внутри легких стен:

Отметить на профиле стены рекомендованную отметку в 1 метр от чистового пола

Установить раму в конструкцию, чтобы совпали отметки в 1 метр на конструкции и раме, освободив крепление стоек. По уровню проверить горизонталь и зафиксировать стойки

Зафиксировать раму к полу

Прикрепить раму к профилю

Подготовка инсталляции OLI к работе:

После установки рамы необходимо вставить крепления подвесного унитаза, предварительно определив расстояние от 180 до 230 мм исходя их модели унитаза

Регулировку фановой трубы можно осуществить от 130 до 170 мм нажав фиксатор и перемещая держатель

С ревизионного отверстия необходимо снять защитную пленку

С отверстия в бачке необходимо снять заглушку и установить запорный клапан, находящийся в монтажной коробке

Далее необходимо пробно запустить запорный клапан, для этого нужно закрыть клапан, повернув его по часовой стрелке до упора и подключить инсталляцию к подводу воды, чтобы избежать засора, сливаем воду, открыв клапан, повторно закрываем запорный клапан и прикручиваем к нему подводку

Установить на место защитную планку и закрепить монтажную коробку в ревизионном отверстии

Перейти в раздел инсталляции для подвесной сантехники OLI >>>

подготовка к монтажу своими руками

Привычные всем унитазы, постепенно теряют свою популярность. Уж больно некрасиво смотрятся все коммуникации. Да и пространство нужно как-то более рационально распределять. Обе эти задачи может решить инсталляция унитаза.

Конструкция, на которой закрепляется подвесной унитаз легко прячет внутри себя не только трубы и подводы, но и сливной бачок. Намного высвобождается полезное пространство. Всё это звучит достаточно страшно, но если разобраться…

Содержание статьи

• Варианты инсталляций
• Преимущества и недостатки инсталлируемых конструкций
• Подготовка к монтажу инсталляции своими руками
• Установка конструкции
  • Наносим разметку
  • Подготовка крепёжной системы
  • Установка унитаза с инсталляцией
  • Подводим водопроводную и канализационную системы
  • Последний этап

Варианты инсталляций

Все инсталляции можно поделить на два вида. Это конструкции рамного типа и блочного. Для крепления блочной инсталляции необходимо наличие капитальной, несущей стены. В блочную инсталляцию входит бак из пластика и сливная арматура. Кроме этого, присутствует и комплект крепежа для унитаза.

Рамная инсталляция в качестве основы имеет раму из металла, на которой установлен крепёж для унитаза, а также канализационные отводы. По своей стоимости она дороже, чем блочная. Подвид прямой рамной инсталляции — угловой вариант. Его легко можно установить в угловой части помещения, тем самым сделав его более просторным.

В угловых вариантах инсталляций оптимально располагается сантехническое оборудование. Внутри одного блока размещаются два прибора. Угловые модели монтируются точно так же, как и стандартные варианты. Пример сборки можно увидеть на приведённой ниже схеме.

Преимущества и недостатки инсталлируемых конструкций

Уже во многих квартирах и частных домах можно встретить встроенное сантехническое оборудование. Народ оценил все преимущества, которые открываются при таком варианте установки.  Среди положительных качеств выделяют следующие:

• небольшие размеры, позволяющие не только освободить место, но и расширить пространство визуально;
• удобный доступ ко всем внешним элементам, что позволяет легко и быстро проводить обслуживание;
• бесшумный слив воды благодаря изоляции;
• возможность сделать раздельный слив, что позволит экономить воду;
• надёжность и длительный срок службы конструкции;
• не мешают укладке тёплого пола, а также кафельной плитки.

Однако не лишены они и недостатков, а именно:

• к коммуникациям нет доступа, так как их скрывает декоративная стенка;
• хоть инсталляция и считается весьма надёжной, но если произойдёт протечка в сливном баке, то для её устранения необходимо будет демонтировать декоративную стенку, что повлечёт за собой дополнительные затраты;
• в виде собранной конструкции инсталляция позволяет экономить пространство, но на стадии монтажа порой необходимо будет расширить место, чтобы установить каркас;
• классические унитазы не требуют для себя крепких стен, чего не скажешь о блочных инсталляциях.

Подготовка к монтажу инсталляции своими руками

Прежде чем приступать к работам, нужно будет запастись необходимым для работы инструментом, подготовить рабочее место. Для работы будет нужно:

• для проделывания отверстий в стенках понадобится перфоратор;
• чтобы контролировать размещение по горизонтальной и вертикальной плоскости нужно иметь строительный уровень;
• помимо этого потребуется подготовить гаечные ключи, свёрла и молоток, отвёртки, пассатижи;
• для разметки нужна рулетка и карандаш.

Затратив некоторое время на подготовку всего необходимого, вы сэкономите на времени монтажа и сбережёте собственные нервы.

При подготовке к работе нужно учесть следующее:

• насколько точно размечена ниша и пригодна ли она, чтобы установить ту модель, которую планируется приобрести;
• покупку изделия разумно будет делать целым комплектом, чтобы не заниматься затем подгонкой и подбором деталей;
• покупая оборудование, следует внимательно ознакомиться с комплектацией;
• определиться со способом крепежа, что повлияет на успешность работ по монтажу.

Помимо этого лучше приобрести модель, имеющую электронное управление и с более удачным положением сливных кнопок. Это обеспечит комфортную эксплуатацию прибора.

Установка конструкции

Рассмотрим процесс поэтапно.

Наносим разметку

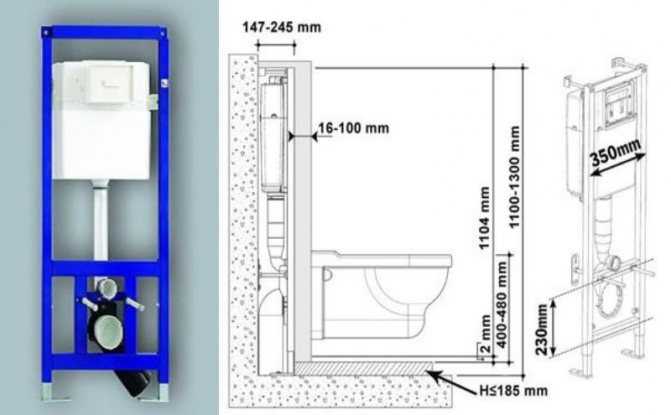

Прежде чем устанавливать сантехнику с инсталляцией, необходимо разметить место установки. Сперва нужно на стене прочертить линию, которая отметит центр всей конструкции. От стены нужно замерить расстояние до прибора. Данное расстояние зависит от того, как будет подведена канализационная система к инсталляции.

Однако следует учесть, что не нужно делать меньше пятнадцати миллиметров — вполне можно оставить больше места. После этого наметим место для установки бачка. Обычно его крепят на уровне метра от пола. Не забудьте учесть и высоту самой инсталляции. Размечаем места крепежа на стене и полу.

Важно! На данном этапе следует соблюдать особую аккуратность и быть внимательным, даже к самым мелким деталям. Это залог успеха в процессе монтажа.

Подготовка крепёжной системы

Совершенно нет разницы, приобретёте ли вы угловую модель или более простую, но крепёж должен быть качественным. При помощи перфоратора в стене делаются отверстия. Не ошибиться в их нанесении помогут метки, которые были нанесены ранее. В подготовленные отверстия вставляются дюбеля.

Важно! Вид инсталляции не принципиален. В любом случае у неё будут вертикальные и горизонтальные крепёжные элементы. В подготовленные дюбеля нужно установить анкерный крепёж — он даст возможность по вертикали сделать крепление корпуса устройства. При монтаже все элементы следует ставить последовательно, поскольку это облегчит дальнейшую регулировку уровня по вертикали.

Установка унитаза с инсталляцией

Последовательность действий при работе не зависит от типа инсталляции — узкая она или же угловая, а может типовая. Корпус инсталляции следует поставить на место, которое было подготовлено.

Её нужно зафиксировать винтами, а также гайками регулировки. Правильно будет проверить соблюдение уровня по горизонтали и вертикали. Это один из самых важных моментов.

Регулировка по горизонту производится посредством ножек. Их следует выставить на нужную высоту и зафиксировать. По вертикали регулировка осуществляется анкерным крепежом, после чего устанавливается заглушка.

Подводим водопроводную и канализационную системы

Чтобы осуществить подключение, будем использовать хомуты из пластика для фиксации. В них закрепляются трубы слива из бака, а также от системы канализации.

После закрепления нужно дополнительно убедиться, качественно ли всё зафиксировано. Соответствует ли конструкция своими размерами габаритам унитаза. Провести дополнительную проверку соответствия уровня по вертикали и горизонтали. Теперь можно сказать, что конструкция окончательно собрана и готова к установке унитаза.

Последний этап

Работы по монтажу корпуса инсталляции завершены, настало время установить чашу унитаза. Проверьте, чтобы соединительные патрубки, идущие от инсталляции к унитазу, соответствовали размеру. Их ровно два. Один — для канализационной системы, второй — для водопровода. Данные детали поставляются в комплекте, так как они нестандартны по своим габаритам и их невозможно приобрести отдельно.

Прежде чем ставить чашу, нужно одеть муфты из ПВХ на шпильки. Не забудьте установить и прокладку для амортизации. Прикрепив патрубки к чаше унитаза, установите её на шпильки, зафиксируйте крепёж гайками. Гайки затягивайте последовательно, пока не добьётесь полной посадки. Не старайтесь чрезмерно затягивать гайки, чтобы не повредить конструкцию.

Как видите, достаточно небольшого опыта монтажных работ, наличия терпения, внимательности и аккуратности и можно легко соорудить в собственном доме роскошную и современную инсталляцию для своего «белого друга».
