Схема монтажа инсталляции OLI

Дата публикации: 26.02.2021 16:25

ВАЖНО! Монтаж любой инсталляции OLI должен осуществляться специалистами, обращайтесь в сервисные центры производителя или в компании, специализирующиеся на установки подобного оборудования.

Система инсталляции OLI позволяет скрыто установить сантехнические приборы, а подводящие трубы и сливной бачок спрятать в стене.

Основным элементом инсталляции OLI является мощная стальная рама, которая выдерживает огромные нагрузки, может устанавливаться в любом месте ванной/туалетной комнаты и в любом типе стен.

Необходимые для монтажа инструменты:

Комплектация инсталляции OLI:

Стальная рама с регулируемыми крепёжными стойками
Пластмассовый смывной бачок в сборе с наполнительным, спускным и запорным клапаном, гибкой подводкой, патрубком для слива и изоляцией
Комплект креплений к стене
Фановая труба для присоединения к канализации

Комплект креплений к полу
Заглушки
Комплект переходных патрубков (с инструкцией по монтажу)
Комплект крепления подвесного унитаза

Монтаж инсталляции OLI к капитальной стене:

Отмерить расстояния и просверлить отверстия для крепления рамы к стене и полу

Зафиксировать крепления и вставить в раму стержни до щелчка

Разблокировать фиксатор стержней в креплениях, вставить раму со стержнями в крепления, обрезать лишнюю длину стержней

Открутить фиксирующие болты и освободить стойки, отрегулировать высоту рамы (см. рекомендации производителя), прикрутить стойки к полу

По уровню проверить горизонталь и зафиксировать стойки

При помощи регулировочных стержней установить систему инсталляции в вертикальном положении и заблокировать фиксаторами стержни

Монтаж инсталляции OLI внутри легких стен:

Отметить на профиле стены рекомендованную отметку в 1 метр от чистового пола

Установить раму в конструкцию, чтобы совпали отметки в 1 метр на конструкции и раме, освободив крепление стоек. По уровню проверить горизонталь и зафиксировать стойки

Зафиксировать раму к полу

Прикрепить раму к профилю

Подготовка инсталляции OLI к работе:

После установки рамы необходимо вставить крепления подвесного унитаза, предварительно определив расстояние от 180 до 230 мм исходя их модели унитаза

Регулировку фановой трубы можно осуществить от 130 до 170 мм нажав фиксатор и перемещая держатель

С ревизионного отверстия необходимо снять защитную пленку

С отверстия в бачке необходимо снять заглушку и установить запорный клапан, находящийся в монтажной коробке

Далее необходимо пробно запустить запорный клапан, для этого нужно закрыть клапан, повернув его по часовой стрелке до упора и подключить инсталляцию к подводу воды, чтобы избежать засора, сливаем воду, открыв клапан, повторно закрываем запорный клапан и прикручиваем к нему подводку

Установить на место защитную планку и закрепить монтажную коробку в ревизионном отверстии

Перейти в раздел инсталляции для подвесной сантехники OLI >>>

видео-инструкция по монтажу своими руками, устройство, высота с инсталляцией, фото

Оборудование домашнего санузла подвесным унитазом уже давно не диковинка. И если вы хотите сэкономить место и сделать санузел более удобным, практичным и привлекательным, установка подвесного унитаза – именно то, что нужно.

Как правило, подвесной унитаз монтируют с применением системы инсталляции. Об этом и о других особенностях монтажа подвесного унитаза подробно расскажет наша статья.

Идеально смонтированный подвесной унитаз

Подготовка к установке подвесного унитаза

Выбор места установки унитаза и монтаж инсталляции

Устройство подвесного унитаза по возможности следует организовывать в нише, где расположены канализационные и водопроводные стояки – такое размещение считается оптимальным. Однако при отсутствии ниши под монтаж инсталляции можно соорудить отдельный гипсокартонный короб, благо он не отнимет у санузла много места (порядка 10-15 см).

Также, как известно, унитаз целесообразнее всего устраивать в непосредственной близости к канализационному стояку независимо от типа унитаза.

Перед монтажом подвесного унитаза установка и крепление инсталляции, а также подводка коммуникационных систем (канализационных и водопроводных труб) производится первым делом.

Рассмотрим, каким образом производится монтаж системы инсталляции:

Поскольку системы инсталляций обычно продаются со встроенным сливным бачком, на данном этапе потребуется лишь ровно и надежно закрепить раму инсталляции, подвести и закрепить трубы.
Высота установки подвесного унитаза, а также другие размеры и параметры монтажа системы должны ровняться следующим:

- высота установки унитаза от уровня облицованного пола – 40-42 см;
- высота кнопки слива – 98-100 см;
- высота крепления канализационной трубы от пола –22-23 см;
- зазор между сливным бачком и стеной после крепления инсталляции – 1-2 см.

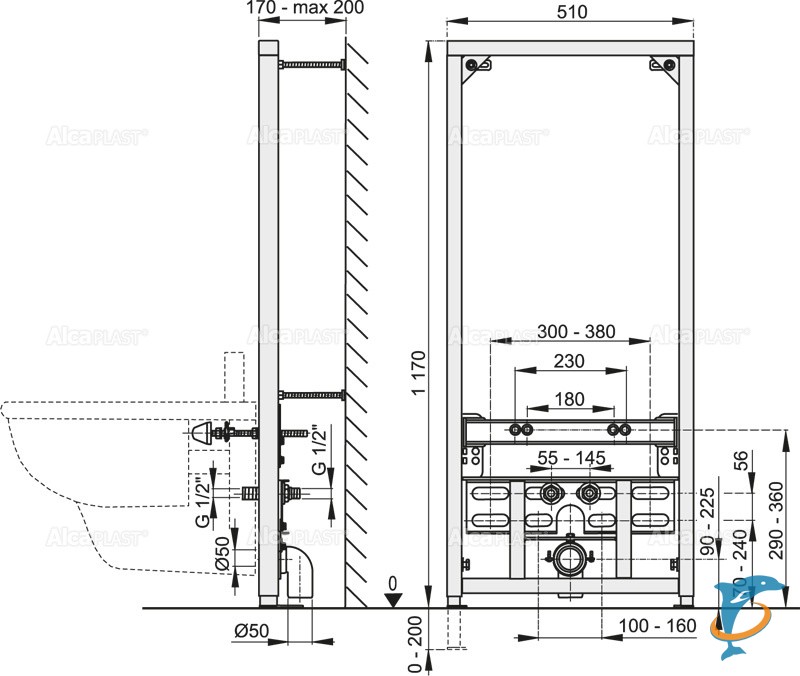

Схема установки инсталляции и подвесного унитаза

Установка инсталляции для подвесного унитаза производится с креплением в двух точках к стене и в двух точках к полу, с предварительными тщательными обмерами и выставлением системы по уровню. Разметку под отверстия крепления рамы производят, приложив конструкцию на место будущей дислокации.
Наживив крепежи рамы в полу, производят регулировку по высоте, еще раз проверяют возможные отклонения при помощи уровня и окончательно фиксируют конструкцию.

Подводка и крепление водопровода и канализации к инсталляции

После того, как инсталляция со сливным бачком для унитаза установлена и закреплена, приступают к подводке к бачку водопроводной трубы.

Совет!
Для подводки обычно используют полноценную пластиковую трубу, поскольку гибкие шланги малонадежны, что недопустимо при внутреннем монтаже трубы.

Инструкция по монтажу системы подвесного унитаза предусматривает возможность подсоединения трубы либо к верхнему отверстию в бачке, либо к боковому отверстию (см. также как выбрать подвесной унитаз). Оба отверстия имеются практически на каждом бачке из моделей, применяемых в системах инсталляции, и задействуется более удобное отверстие в каждой конкретной ситуации.

Подводка коммуникаций к инсталляции подвесного унитаза

Сливные бачки в системах инсталляций для подвесных унитазов, как правило, изготавливают из пластика и с рабочим объемом 9-10литров. При этом производителями обеспечивается защита бачков от конденсата посредством обделки слоем теплоизоляции.

Доступ к бачку во время эксплуатации унитаза обеспечивается через панель с кнопкой для слива воды. Данная панель зачастую приобретается отдельно, как и чаша унитаза.

Установка подвесных унитазов производится после подсоединения к общему стояку канализационного выпуска. Крайне редко выпуск удается вставить напрямую в горловину стояка, по этой причине в качестве дополнительного соединительного элемента часто применяют «гофру».

Перед закрытием инсталляции фальшпанелью систему и все стыки еще раз тестируют на надежность и герметичность, и только после этого продолжают вести дальнейшие работы.

Закрытие инсталляции фальшпанелью и ее облицовка

Установка унитаза подвесного – видео о котором можно отыскать в интернете, введя в поисковике соответствующий запрос, производится на закрытую слоем отделки систему инсталляции.

При этом устройство фальшпанели выполняют в соответствии со следующими правилами:

Фальшпанель изготавливается из гипсокартона, укладываемого на специально выполненный профильный каркас, и впоследствии подлежит облицовке плиткой.
Перед монтажом каркаса из металлопрофиля в раму инсталляции ввинчивают специальные штифты для последующего подвешивания на них унитаза.
Выходные сливные отверстия закрывают заглушками, имеющимися в комплекте инсталляции во избежание попадания в их полость пыли и строительного мусора.

Совет!
Собирая металлопрофильный каркас, в обязательном порядке выдерживают его соответствие вертикальному и горизонтальному уровню.

Закрытие инсталляции гипсокартоном

В качестве обшивки применяют влагостойкий гипсокартон. Перед креплением в гипсокартоне вырезают отверстия под трубы и панель с кнопкой слива согласно шаблону, имеющемуся в инструкции или на коробке системы инсталляции.
Далее на поверхность гипсокартона укладывают плитку таким образом, чтобы отверстия в гипсокартоне были открыты. После этого можно непосредственно монтировать подвесной унитаз – установка и эксплуатация которого не спровоцирует трещин в плитке.

Монтаж подвесного унитаза и кнопки слива

Установка своими руками подвесного унитаза производится на штифты, вкрученные в инсталляцию, поверх идеально ровной плиточной поверхности. В комплект унитаза входит прокладка, надеваемая на трубы и штифты. Только после ее установки унитаз надевают на штифты, состыковывают патрубки коммуникаций с отверстиями в унитазе и крепко прижимают прибор к стене. Далее затягивают крепежи унитаза и проверяют его устойчивость и надежность креплений.

Схема крепления подвесного унитаза

Когда смонтирован подвесной унитаз с инсталляцией – установка кнопки слива является последним этапом всего комплекса работ. Монтаж кнопки слива осуществляют в отверстие, предусмотренное в фальшпанели, в соответствии с инструкцией и чертежами, которые к ней прилагаются.

Перед ее установкой открывают кран подачи воды и вставляют тросики, расположенные в бачке, в подходящие отверстия кнопки. По завершению этого унитаз тестируют на работоспособность и вводят в эксплуатацию.

Итак, мы подробно изучили технологию установки подвесных унитазов, однако нужно помнить о наличии на рынке разнообразных инсталляционных конструкций, имеющих различные особенности. По этой причине основным ориентиром при монтаже системы должна все же служить прилагаемая инструкционная памятка.

В остальном, устройство унитаза подвесного типа вполне выполнимо без посторонней профессиональной помощи.
