Схема установки насоса в систему отопления: установка, как подключить, куда ставить, где установить

Схемы установки циркуляционного насоса в систему отопления, его возможные неисправности и ремонт

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Содержание

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв. м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать

. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

выбор схемы и инструкция по подключению

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

• Основные преимущества применения насосов отопления
• Схема подключения
• Подключение в систему отопления
• Подключение к электричеству
• Ошибки при подключении

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

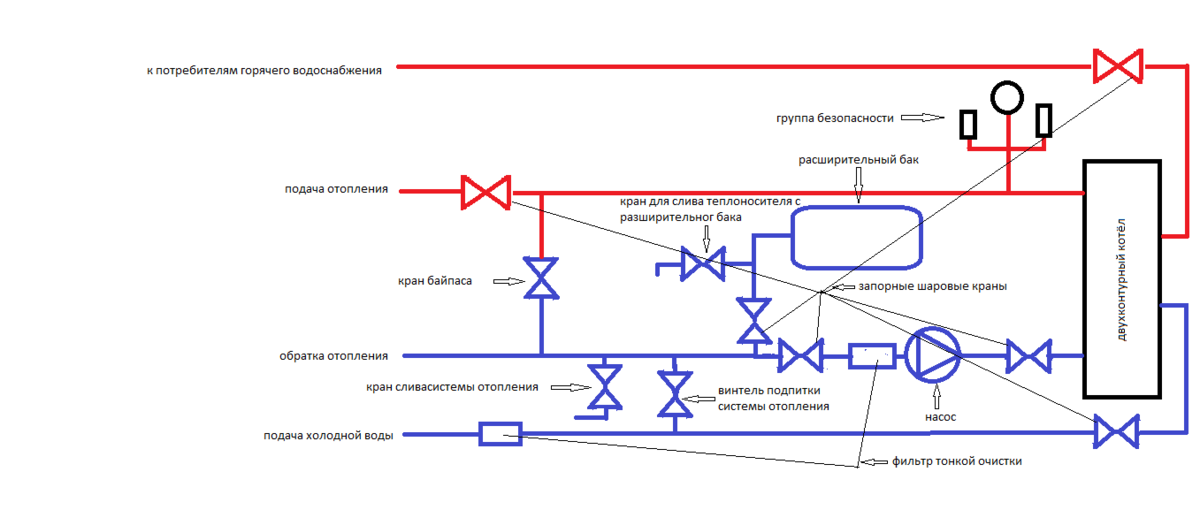

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

Внедрение схемы тепловых насосов стоимостью 150 млн фунтов стерлингов было названо «неудобным» после того, как цель установки не достигнута | Politics News

Государственная флагманская схема тепловых насосов была названа «позорной» из-за того, что не была поставлена ​​цель по установке.

Менее 10 000 насосов было установлено в Англии и Уэльсе в течение первого года действия программы, которая дает домохозяйствам деньги для оплаты насосов в рамках усилий по снижению зависимости от газа.

Бюджет этой схемы составлял 150 миллионов фунтов стерлингов для финансирования 30 000 тепловых насосов, но было выдано ваучеров всего на 60 миллионов фунтов стерлингов.

Ofgem заявила, что получила 15 768 заявок, выдала 11 996 ваучеров и 9 981 ваучер был использован.

Майк Фостер, генеральный директор торговой организации Energy and Utilities Alliance, сказал: «Требуется определенный гений, чтобы не раздать 150 миллионов фунтов стерлингов из денег налогоплательщиков, и эта жалкая схема, похоже, сделала именно это».

«Когда правительство действительно прислушается к людям, большинство из которых просто не может позволить себе тепловой насос, субсидируемый или нет?

«Схема — это просто раздача налогоплательщиков тем, кто в ней не нуждается. Она мало что дает для сокращения выбросов углерода по сравнению с инвестициями в изоляцию».

Подробнее об изменении климата

• Число погибших «продолжает расти» после того, как 129 человек погибли из-за проливных дождей в Руанде

• Эль-Ниньо: что это такое и как оно влияет на погоду ближе к дому?

• Тепловые сети: так ли будет отапливаться ваш дом в будущем?

Связанные темы:

• изменение климата

«Это не помогает людям удерживать счета на низком уровне. Бедные отнимают деньги у богатых, и это смущает политику».

Цифры ставят под сомнение цель по установке 600 000 тепловых насосов в год к 2028 году, хотя правительство заявило, что «полностью уверено» в том, что она все же будет достигнута.

Advertisement

В рамках этой схемы домохозяйствам выдаются ваучеры на сумму 5000 фунтов стерлингов для покрытия части стоимости замены систем отопления, работающих на ископаемом топливе, включая мазут, газ или электричество, тепловым насосом или котлом на биомассе.

Министры ранее заявляли, что это сократит выбросы и уменьшит зависимость Великобритании от ископаемого топлива, смягчив некоторую зависимость от глобальных скачков цен на газ.

Нажмите, чтобы подписаться на ClimateCast с Tom Heap, где бы вы ни получали свои подкасты

Гранты были доступны с апреля 2022 года, что означает, что люди, устанавливающие тепловой насос, будут платить такую ​​же сумму, как и те, кто устанавливает традиционные газовые котлы.

Замена газового котла может стоить от 1000 до 3000 фунтов стерлингов, тепловой насос с воздушным источником может стоить от 7000 до 14000 фунтов стерлингов.

Что такое тепловой насос?

Тепловой насос улавливает тепло извне и подает его в ваш дом.

Для этого используется электричество, однако количество тепла, доставляемого в ваш дом, намного превышает количество электричества, используемого для питания системы.

Поскольку тепловой насос улавливает тепло, уже присутствующее в окружающей среде, сама система не сжигает топливо и, следовательно, не выделяет углекислый газ.

Представитель Департамента энергетической безопасности и Net Zero заявил: «Мы полны решимости модернизировать системы отопления по всей Великобритании, ожидая роста спроса, и полностью уверены, что наша цель по установке 600 000 тепловых насосов к 2028 году будет достигнута».

«Тепловые насосы являются проверенным, масштабируемым вариантом обезуглероживания тепла. Действия, которые мы предпринимаем для обеспечения Британии энергией, повышения нашей энергетической безопасности и независимости, снизят стоимость тепловых насосов, сделав их более привлекательным вариантом.

«Наша схема модернизации котлов будет по-прежнему предоставлять гранты в размере до 6000 фунтов стерлингов на первоначальные затраты на установку теплового насоса и будет продлеваться за счет нового дополнительного финансирования каждый год до 2028 года».

Тепловой насос в существующих домах | Жилье



В связи с запуском новой государственной схемы модернизации котлов, а также текущей неопределенностью в отношении цен на энергию все больше и больше домовладельцев рассматривают возможность замены существующей системы отопления современным возобновляемым тепловым насосом. В этой статье мы подробно рассмотрим соображения, связанные с модернизацией тепловых насосов в существующих домах.



Ниже приводится обзор основных аспектов установки тепловых насосов в существующих зданиях, которые мы рассмотрим в этой статье:



• Почему тепловые насосы?
• Подходит ли мой объект для установки теплового насоса?
• С чего начать?
• Нужно ли мне разрешение на проектирование для установки теплового насоса?
• Информирование вашего районного сетевого оператора (DNO)
• Что еще мне нужно учитывать?
• Ваша существующая система отопления
• Есть ли место для теплового насоса?
• Модернизация системы отопления
• Модернизация вашей электрики



Тепловые насосы — это невероятно эффективный и возобновляемый выбор для отопления помещений и горячего водоснабжения. Системы работают на электричестве и извлекают окружающее тепло из окружающей среды даже при очень низких температурах, а на одну единицу электроэнергии, потребляемую тепловым насосом, дом может получить в среднем три и более единиц тепла.



Хотя тепловые насосы часто рассматриваются как более подходящие для новых объектов с высоким уровнем изоляции, они также могут использоваться в старых объектах, заменяя существующие системы, такие как масляные или газовые котлы.



Тепловые насосы обычно рассчитаны на более длительную работу и при более низких температурах, чем традиционные отопительные котлы. Чем ниже температура подачи, при которой может работать ваша система отопления при обогреве вашего имущества, тем эффективнее будет работать система отопления, что приведет к снижению эксплуатационных расходов.



Узнайте больше о том, как работают тепловые насосы.



Существуют также финансовые стимулы при установке тепловых насосов, такие как Схема модернизации котлов (BUS). В рамках правительственной стратегии «Отопление и здания» программа модернизации котлов предусматривает авансовые субсидии в размере 5000 фунтов стерлингов на воздушный источник и 6000 фунтов стерлингов на геотермальные тепловые насосы при замене существующего котла, работающего на ископаемом топливе, или системы прямого электрического отопления.



Подробнее о схеме модернизации котла для тепловых насосов.



Хотя тепловые насосы лучше всего подходят для объектов с высоким уровнем теплоизоляции, таких как новостройки или проекты полной реконструкции, при условии, что система спроектирована правильно, система теплового насоса является хорошим вариантом для большинства жилых помещений. Базируясь на юго-западе, мы установили множество тепловых насосов в некоторых старых объектах в регионе, таких как этот характерный старый коттедж в Корнуолле и этот крытый соломой фермерский дом 2-й категории в Девоне.



Чтобы узнать больше об этих проектах тепловых насосов в наших тематических исследованиях, нажмите здесь>



В старых объектах с низким уровнем теплоизоляции очень важно понимать, сколько тепла потребуется объекту для обеспечения теплового насоса с достаточной тепловой мощностью. Это восходит к нашему подходу к проектированию, который гарантирует, что мы спроектируем и укажем правильный размер теплового насоса и системы распределения тепла, такой как пол и / или радиаторы. Опыт Abode Heat позволяет нам давать четкие рекомендации о том, подходит ли система теплового насоса для вашего объекта.



Если вы планируете подать заявку на участие в Программе модернизации котлов, вам потребуется EPC (сертификат энергоэффективности) для имущества, которому менее 10 лет. Если в вашем EPC представлены рекомендации по добавлению изоляции полых стен или чердака, эти работы должны быть завершены до того, как будет присужден грант — см. подробности схемы здесь>



Первое, что мы рекомендуем, — это официальная MCS (сертификация микрогенерации). Схема) расчет теплопотерь помещения за помещением для вашего объекта. В существующих объектах один из наших геодезистов измерит стены, высоту потолков, окон и дверей, а также запишет информацию о конструкции объекта и уровне изоляции. Геодезист вводит информацию в наше приложение для смартфона, которое отправляет ее в наше программное обеспечение для проектирования, где расчеты выполняются нашей командой проектировщиков



Окончательный отчет  позволяет вам полностью понять потребности объекта в отоплении, подтверждая текущее потребление энергии на отопление и горячее водоснабжение. Имея эти цифры, мы можем рассчитать систему теплового насоса, которая сможет производить 100% этого тепла даже в пик отопительного сезона, что дает вам уверенность в том, что тепловой насос будет согревать вас в течение всего года.



Эти расчеты также покажут вам расчетные эксплуатационные расходы системы теплового насоса по сравнению с вашим текущим котлом, а также выделят любые радиаторы, которые необходимо заменить для эффективной работы с тепловым насосом, предоставив вам всю информацию для информированного решение о том, какой тепловой насос подходит вам и вашему имуществу.



Узнайте больше о нашем дизайнерском подходе к установке тепловых насосов.



Большинство установок тепловых насосов считаются «разрешенными застройками», что означает, что вам не требуется разрешение на строительство. Есть исключения из этого правила, поэтому лучше еще раз проконсультироваться с местным органом планирования, особенно если вы живете в заповедной зоне или в здании, внесенном в список памятников архитектуры.



В связи с установкой теплового насоса необходимо проинформировать DNO. Тепловые насосы с меньшим потреблением электроэнергии классифицируются как «подключи и уведоми», когда вам нужно сообщить DNO только после установки теплового насоса. Тепловые насосы с более высоким энергопотреблением классифицируются как «подать заявку на подключение», где вы должны сообщить об этом DNO до того, как произойдет установка, чтобы они могли подтвердить, что их устраивает электрическая нагрузка.



Здесь, на юго-западе, наш DNO — Western Power. Для наших установок с тепловым насосом мы заполним форму заявки со всей информацией о тепловом насосе и отправим ее в Western Power для утверждения.



Установка теплового насоса в новостройке проще, так как это первая система отопления, введенная в собственность. При рассмотрении вопроса об использовании тепловых насосов в существующих домах, в которых уже есть системы отопления, есть и другие моменты, на которые необходимо обратить внимание как на часть установки теплового насоса.



Системы тепловых насосов должны обеспечивать 100% отопления и горячего водоснабжения вашего дома. Существуют также отличные варианты гибридных систем для домов с высокой потребностью в отоплении (примечание: в настоящее время они не пользуются схемой модернизации котла). Ваш существующий котел необходимо будет вывести из эксплуатации и демонтировать в рамках процесса установки, в чем мы можем вам помочь. с. Важно помнить, что топливные баки, как и масляные, требуют снятия специалистом.



Если в вашей существующей системе уже есть водонагреватель, скорее всего, его потребуется заменить. Это связано с тем, что нагревательный змеевик внутри резервуара должен иметь правильный размер для системы теплового насоса. Если у вас более новый цилиндр, есть вероятность, что он может быть совместим. Если вы можете сфотографировать метку данных на имеющемся цилиндре и отправить ее нам, мы можем проверить это для вас.



Воздушные тепловые насосы обычно заменяют существующие котлы, работающие на ископаемом топливе. Это связано с тем, что воздушные тепловые насосы представляют собой гораздо меньший «строительный проект», чем геотермальные тепловые насосы, для которых требуются либо сотни метров труб, проложенных в земле, либо бурение скважин. Установки тепловых насосов с использованием земли дороже, чем тепловые насосы с использованием воздуха, если учесть земляные работы и материалы для наземных коллекторов.



Воздушные тепловые насосы нуждаются в месте вне дома, где агрегат можно установить, чтобы обеспечить хороший поток воздуха. Размер внешнего блока будет зависеть от потребностей помещения в отоплении и может варьироваться от небольших блоков с одним вентилятором до более крупных блоков с двумя вентиляторами. Для объектов с большими тепловыми нагрузками может потребоваться каскадный воздушный тепловой насос, в котором два внешних блока работают вместе для удовлетворения тепловой нагрузки объекта. Наш подход, основанный на проектировании, гарантирует, что ваш воздушный тепловой насос будет правильно расположен, чтобы соответствовать всем нормам и требованиям к установке.



Распределение тепла – это способ распределения тепла по всему дому – чаще всего это радиаторы или теплые полы.



Традиционная система с котлом и радиатором будет иметь температуру подачи около 70°C, в то время как тепловой насос работает при гораздо более низкой температуре. Точная температура подачи, при которой может работать тепловой насос, зависит от распределения тепла и его размеров. Чем ниже температура подачи, тем эффективнее система, но это также означает, что нам нужно использовать радиаторы большего размера, чтобы система могла справляться с такими температурами.



В большинстве объектов, где мы устанавливаем систему теплового насоса для замены существующего котла, мы рассчитываем систему для работы при температуре подачи 55 градусов. Это баланс эффективности системы и практичности относительно размера радиаторов.



При рассмотрении вопроса об установке теплового насоса в существующей системе отопления может потребоваться замена некоторых или всех радиаторов на более крупные. Кроме того, в системе с тепловым насосом ваши радиаторы будут едва теплыми на ощупь. Это совершенно нормально и связано с более низкой температурой подачи теплового насоса по сравнению с вашей старой традиционной системой.



Как правило, мы можем установить новые радиаторы на существующие трубопроводы в собственности, избегая нарушения работы при замене больших участков трубопроводов. Стандартная труба радиатора составляет 15 мм, все, что меньше, называется трубой с микроотверстием и может препятствовать скорости потока, которую мы можем достичь, и влияет на эффективность систем теплового насоса. Иногда бывает так, что необходимо заменить трубу с микроотверстием и заменить ее стандартной трубой диаметром 15 мм, чтобы система подходила для теплового насоса.



Помимо механической установки системы теплового насоса, вам может потребоваться модернизация электропитания для вашей новой системы теплового насоса. Это может включать в себя подачу питания от вашего потребительского блока к внешнему тепловому насосу и расположению внутреннего оборудования. В зависимости от возраста вашего потребительского блока, он также может нуждаться в обновлении. Это будет оценено нашей командой и включено в дизайн вашей системы.



Если вы думаете о замене существующей системы отопления и хотите получить дополнительную информацию, заполните форму ниже, чтобы связаться с нами, и наша команда сможет ответить на любые вопросы и порекомендовать подходящую систему для вас и вашего объекта .

Ваше имя (обязательно)

Ваш адрес электронной почты (обязательно)

Ваш номер телефона (обязательно)

Местоположение или почтовый индекс (обязательно)

Размер участка (если имеется)

Площадь пола (при наличии)

Количество ванн или душей

Дополнительные комментарии

План проекта (ограничение 8 МБ)

Тест на спам
Что больше, 2 или 8?

Хотите поговорить с человеком? Нажмите кнопку ниже, чтобы позвонить нам со своего мобильного телефона.
