Искусственный водоем своими руками + фото

Решили сделать на своем приусадебном участке искусственный водоем своими руками? Тогда вам необходимо узнать несколько секретов, позволяющих создать не просто водоем, а настоящее произведение ландшафтного искусства.

Чтобы создать красивый искусственный водоем, прежде всего надо определиться, что именно вы хотите видеть на своем участке:

заглубленный водоем произвольной формы из пленки ПВХ,
водоем из жесткой емкости из стекловолокна или пластика,
искусственный водоем большого объема с железобетонной чашей.

Выбрав вариант водоема, следует наметить для него место на своем приусадебном участке. Территория под деревьями создаст некоторые сложности при уходе за водоемом – придется чаще убирать попавшую в него листву. Полностью открытые солнечные участки могут стать причиной слишком быстрого зацветания воды. Если вы планируете в водоеме установить небольшой фонтанчик или, например, кислородный компрессор, заранее побеспокойтесь о подводе к будущему водоему электрического кабеля.

Водоем из пленки ПВХ

Если вы планируете устроить заглубленный водоем, на выбранном участке земли необходимо вырыть котлован подходящей формы. Первоначально криволинейную форму водоема можно наметить с помощью металлических шпилек и веревки.
Не делайте резких спусков. Лучше, когда в водоеме несколько ступенек-террас, расположенных на 25-30 ниже друг друга. Оптимальная ширина такой террасы 30-35 см. Рекомендуемая глубина искусственного водоема – не менее 60 сантиметров.
Откосы между террасами выполняются под углом 45 градусов. При рытье котлована удаляйте все корни растений и камни, оказавшиеся в зоне будущего водоема.

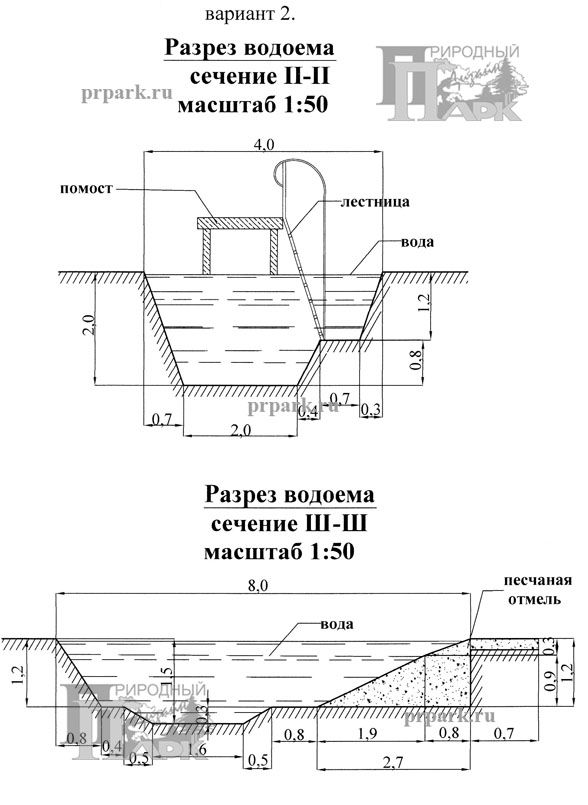

Схема водоема из пленки ПВХ

Если вы решили сделать водоем с приподнятым внешним краем над уровнем земли, то после того, как вы полностью выроете котлован, выложите из камней на цементно-песчаном растворе по периметру водоема бортик необходимой высоты. Обязательно дождитесь полного затвердевания раствора, прежде чем приступать к следующему шагу по созданию искусственного водоема.
Теперь берем чистый песок и ровным слоем укладываем его по всей внутренней поверхности водоема слоем в 3-4 сантиметра. Песок необходимо тщательно разровнять и утрамбовать.
Следующий шаг – выкладывание чаши водоема из пленки. Для временных водоемов, рассчитанных на 2-3 года, подойдет полиэтилен (в два слоя). Если вам нужен водоем со сроком службы не менее 10 лет – используйте пленку ПВХ, для «долгоживущих» водоемов (20-25 лет) подойдет пленка из бутилкаучука. Свободно расстелите пленку по дну водоема так, чтобы ее края выступали за границы котлована не менее чем на 50 сантиметров. При необходимости склейте между собой два полотна пленки с помощью специального клея и ленты.

Камни для оформления искусственного водоема

Искусственный пруд
Возьмите шланг и начинайте наполнять водоем водой, по мере необходимости поправляя уложенную пленку. Края пленки прижимайте к земле крупными камнями, чтобы они не сползли в воду.
Подождите сутки, прежде чем вы продолжите работы.
Обрежьте лишнюю пленку по краю водоема, оставив по 30-40 сантиметров (на них будет уложена каменная отмостка).
Закрепите края пленки проволочными шпильками.
Протяните шланг или электропровода, если вы планируете разместить в водоеме фонтан, насос или подводный прожектор.
Выложите по краю водоема отмостку из камней на цементно-песчаном растворе. Ее также можно сделать из плитки или кирпича. Оптимальная ширина такой отмостки – не менее 50 сантиметров.

С жесткой емкостью

Водоем с жесткой емкостью

Приобретите емкость из пластика или стекловолокна нужной формы.
Поставьте ее на землю в том месте, где собираетесь сделать искусственный водоем.
Лопатой обозначьте контур чаши.
Уберите емкость и выройте котлован необходимой формы и глубины. Не забудьте сделать котлован глубже чаши примерно на 3-4 сантиметра.
Насыпьте песок по дну котлована толщиной в 3-4 сантиметра, разровняйте и утрамбуйте его.
Установите емкость на место, аккуратно придавите ее и убедитесь, что под чашей нет пустот.
Наполните емкость водой, чтобы она окончательно просела. Убедитесь в горизонтальности верхних краев чаши.
Выложите отмостку вокруг чаши из камней или плитки на цементно-песчаном растворе.

С железобетонной чашей

Водоем из железобетона

Большой по объему искусственный водоем лучше делать из железобетона:

В дальнейшем чашу такого водоема надо обработать гидроизолирующим составом и выложить плиткой.

Видео

Видеоинструкция по обустройству пруда из пленки ПВХ:

Фото

Водоем с водопадом

Водоем с лебедями

Водоем с декоративной каменной стеной

Водоем с бордюром из камней

Водоем как элемент ландшафтного дизайна

Водоем-аквариум

Пруд с фонтаном

Небольшой водоем без котлована

Мелководный пруд

Круглый водоем с фонтаном

Дизайнерское решение искусственного водоема

Как дать характеристику водоему

Перед началом наблюдений необходимо заранее составить подробную схему водоема или его исследуемого участка, соблюдая определенный масштаб и ориентацию относительно сторон света. Для этого достаточно с компасом обойти водоем по периметру, или вдоль береговой линии. Для рисования границ водоема лучше воспользоваться сеткой квадратов

с установленным масштабом, заранее нарисованной на схеме, а расстояние на местности измерять, например, шагами, зная длину своего шага.

Укажите на схеме характер береговой линии водоема и его изменения (пологий, крутой, лесистый, болотистый, песчаный и т.

д.)

Опишите заросли растений по берегам водоема и в воде. Укажите их видовую принадлежность и нарисуйте на схеме места их произрастания, отмечая границы произрастания (пунктирной линией) и вид растения (условными знаками). Не путайте рогоз с камышом, а камыш с тростником!

После составления схемы водоема определите его приблизительную площадь. Если водоем более или менее округлой формы, то по формуле 3. 14 ´

R² (где R — средний радиус водоема) высчитывают его площадь. Очень часто водоем имеет сложную вытянутую изогнутую форму с сильно изрезанными берегами. Для определения приблизительной площади такого водоема можно применить разные способы.

Схема водоема рисуется на заранее заготовленной сетке квадратов с установленным масштабом. В этом случае определение площади водоема заключается в подсчете количества квадратов, охваченных периметром водоема, с дальнейшим пересчетом на масштаб. Например, в периметр водоема вписалось приблизительно 20,5 квадратов, сторона квадрата 1 см, масштаб сетки: в 1 см — 10 м. Таким

образом, площадь водоема составит 20,5 ´ 10 ´ 10 м².

В случае, когда есть просто схема водоема и указание его основных размеров (длины и ширины), то на схему водоема накладывают заранее заготовленную на прозрачной пленке сетку квадратов. Причем, чем меньше

будут размеры одного квадрата в сетке, тем точнее будет расчет площади водоема. Но размер квадрата следует выбирать исходя из размеров водоема и изрезанности его берегов. Масштаб сетки определяется исходя из масштаба схемы водоема! Подсчитывается количество квадратов, входящих в периметр водоема, и с учетом масштаба сетки высчитывают приблизительную площадь водоема.

Еще один способ определения площади водоема заключается в следующем:

На листе бумаги, имеющем одинаковую толщину, карандашом, как можно точнее

рисуют схему водоема, соблюдая определенный (выбранный Вами) масштаб;

Определяют площадь всего листа, на котором нарисована схема (исходя из выбранного масштаба), и с максимальной точностью взвешивают весь лист на аптечных весах;

Вырезают фигуру водоема точно по контуру схемы и с максимальной точностью взвешивают ее;

Высчитывают площадь водоема по формуле:

Единицы измерения площади водоема будут

зависеть от единиц измерения площади всего листа, а значит от масштаба при рисовании схемы.

Используя наложение прозрачной пленки с масштабной сеткой квадратов на схему водной растительности водоема, определите площадь и процент, занимаемый растительностью на водоеме, а также площадь и процент открытой воды. Аналогично можно установить площадь, занимаемую на водоеме отдельными видами растений, для установления связи между распространением растений и распределением птиц на водоеме.

Для характеристики водоема полезно определить прозрачность воды в нем. Для измерения прозрачности воды белую фаянсовую тарелку, вделанную в проволочный каркас, в горизонтальном положении за веревку опускают в воду с затененной стороны лодки до тех пор, пока тарелка не исчезнет из вида. Полученная глубина (в метрах) характеризует прозрачность водоема.

По возможности определите среднюю и максимальную глубину водоема (в метрах) с помощью веревки с грузом (для этого может подойти, например, лодочный якорь) и материал дна водоема (ил, песок, глина, камни и т. д.).

Для проточного водоема полезно приблизительно определить скорость течения (м/сек). Для этого в безветренную погоду отмечают небольшое расстояние (например, 10 метров) и время, за которое сухая оструганная палочка его проплывает. Измерений лучше сделать несколько и высчитать средний показатель.

В весенний период часто происходят резкие колебания уровня воды в водоеме, оказывающие непосредственное влияние на жизнь птиц, особенно во время гнездостроения и насиживания. В это время года особенно необходимо фиксировать изменения уровня воды в водоеме. Измерения производят в одно и тоже время два раза в день (утром и вечером) с помощью размеченной в сантиметрах рейки, стационарно закрепленной в дно недалеко от берега. В дальнейшем рисуют график изменений уровня воды в водоеме.

Укажите, используется ли водоем в хозяйственной деятельности человека, какие объекты расположены вблизи от водоема, возможные источники загрязнения или сами загрязнения, если таковые имеются.

Далее…

Metropolitan Water Reclamation District of Greater Chicago

План строительства туннелей и водохранилищ

Не имеющий аналогов в мире план строительства туннелей и водохранилищ (TARP) направлен на защиту и улучшение водных путей и уменьшение наводнений в округе Кук. TARP — один из крупнейших в стране проектов общественных работ по борьбе с загрязнением и наводнениями.

TARP, также известный как «Глубокий туннель», представляет собой систему глубоких туннелей большого диаметра и обширных резервуаров, предназначенных для уменьшения наводнений, улучшения качества воды в водных путях района Чикаго и защиты озера Мичиган от загрязнения, вызванного переполнением канализации. TARP улавливает и хранит объединенные ливневые и сточные воды, которые в противном случае в дождливую погоду вылились бы из канализации в водные пути. Эта хранящаяся вода перекачивается из TARP на установки регенерации воды (WRP) для очистки перед сбросом в водные пути.

TARP включает в себя четыре системы туннелей общей протяженностью 109 миль, диаметром от 8 до 33 футов и глубиной от 150 до 300 футов под землей. Четыре туннельные системы TARP улавливают и транспортируют объединенные сточные и ливневые воды в водохранилище Маевского, составное водохранилище Торнтон и водохранилище Маккук (Этап I). Система будет иметь общую пропускную способность сточных вод 17,5 миллиардов галлонов, когда будет завершена стадия 2 водохранилища Маккук. Это более 4 666 галлонов на каждого человека в зоне его обслуживания. Строительство второго этапа водохранилища Маккук планируется завершить в 2029 году..

Один из крупнейших строительных проектов на земле, TARP был чрезвычайно эффективным и широко использовался с тех пор, как первые туннели были запущены в эксплуатацию в 1981 году.

Защита здоровья нашего региона

MWRD приняло TARP в 1972 году в качестве плана района Чикаго по рентабельному соблюдению федеральных и государственных стандартов качества воды в объединенной канализационной зоне площадью 375 квадратных миль, состоящей из Чикаго и 51 пригорода. Основными целями TARP являются защита озера Мичиган — источника питьевой воды в регионе — от загрязнения неочищенными сточными водами; улучшить качество воды рек и ручьев района; и обеспечить отвод паводковых вод, чтобы уменьшить подтопление уличными и подвальными сточными водами.

Фаза I TARP, предназначенная в первую очередь для борьбы с загрязнением, состоит из четырех отдельных систем туннелей: Mainstream, Des Plaines, Calumet и Upper Des Plaines. Отдельные системы туннелей и зоны их обслуживания показаны на Рисунке 1. После шторма насосные станции осушают системы туннелей по мере того, как становится доступной мощность Установки регенерации воды (WRP), обеспечивая пропускную способность туннеля и резервуара для следующего шторма. Весь захваченный комбинированный канализационный сток, перекачиваемый в ПВР, проходит полную вторичную очистку перед сбросом в водный путь в соответствии с разрешениями Национальной системы ликвидации выбросов загрязняющих веществ.

Комбинированные канализационные переливы

Несмотря на изменение направления течения реки Чикаго и даже строительство крупнейшей в мире станции очистки сточных вод, загрязняющие вещества продолжали накапливаться в реках, каналах и озере Мичиган. Сохранение проблемы было связано главным образом с тем, что Чикаго и многие старые пригороды обслуживаются комбинированной канализацией, в которой и канализационные, и ливневые стоки проходят по одним и тем же трубам.

По мере развития территории и заасфальтирования большего количества земли количество дождевой воды, попадающей в канализационную систему, резко увеличилось. Во время дождей канализационная система и очистные сооружения не могли справиться с дополнительным потоком, и смешанные сточные воды выливались в местные водные пути более 100 дней в году. На участках общесплавной канализации имелось более 450 водовыпусков, сбрасывавших в водные пути загрязненные стоки общесплавной канализации (КСК). Во время особенно сильных штормов реки были вынуждены изменить свое естественное направление, сбрасывая неочищенные сточные воды в озеро. Вдоль береговой линии озера Мичиган часто закрывались пляжи, а водные пути в этом районе были загрязнены и лишены водной жизни. Кроме того, смешанные сточные воды попадут в подвалы домов и предприятий.

Строительство туннельных систем Фазы I началось в 1975 году. Туннельные системы вводились в эксплуатацию по мере завершения отдельных частей, начиная с 1985 г. К 2006 г. вся Фазы 1 была завершена и введена в эксплуатацию. Вся система состоит из более чем 110 миль глубоких скальных туннелей большого диаметра, обеспечивающих объем 2,4 миллиарда галлонов (БГ) для улавливания ОГО, которые ранее сбрасывались в сотнях мест сброса.

Этап II TARP состоит из резервуаров, предназначенных в первую очередь для борьбы с наводнениями, но он также значительно расширит преимущества контроля за загрязнением, предоставляемые в рамках Этапа I. План Инженерного корпуса армии США (USACE) в Чикаголэнде по борьбе с подтоплением (CUP), заключительный этап I Общий проектный меморандум (GDM) от 1986 определил федеральный интерес в TARP Phase II на основе критериев Федерального плана национального экономического развития. В рамках TARP Phase II/CUP предлагаются три водохранилища: водохранилища Gloria Alitto Majewski, McCook и Thornton. Когда все три резервуара будут завершены, резервуары увеличат объем хранения системы TARP до 17,5 BG.

Нажмите ниже для получения дополнительной информации о TARP, CSO и наших областях обслуживания.

Зоны обслуживания/обслуживаемые сообщества TARP
Карта БРЕЗЕНТ
Отчет о статусе TARP
Информационный бюллетень
Как работает план туннеля и водохранилища — иллюстрация
Комбинированный канализационный перелив
Данные об осадках

Оказание помощи жителям района

Маевское водохранилище: Строительство Маевского водохранилища объемом 350 миллионов галлонов было завершено USACE в 1998 году и обошлось в 45 миллионов долларов. С момента завершения строительства Маевское водохранилище уловило более 7,8 ГБ объединенных сточных вод в результате 80 событий и предотвратило ущерб от наводнений в трех населенных пунктах, которые оно обслуживает (по состоянию на апрель 2022 года).

Водохранилище Маккук: Водохранилище Маккук Этап 1 был завершен в 2017 году и обеспечивает 3,5 ГБ хранилища. Этап 2 будет завершен в 2029 году и предоставит 6,5 ГБ хранилища. Водохранилище Маккук будет обеспечивать более 143 миллионов долларов США в год в виде льгот по снижению ущерба от наводнений для 3,1 миллиона человек в 37 населенных пунктах, а также общей вместимостью 10 BG. С момента ввода в эксплуатацию этап 1 водохранилища Маккук уловил более 88 БГ смешанных сточных вод (по состоянию на апрель 2022 г.).

Композитное водохранилище Торнтон: Композитное водохранилище Торнтон было построено в два этапа. Первый этап, временное водохранилище для защиты от наводнений 3.1 BG Службы охраны природных ресурсов (NRCS), названное переходным водохранилищем Торнтон, было завершено в марте 2003 г. в западной части карьера Торнтон. Это водохранилище обеспечивает защиту от наводнений на берегу Торн-Крик для девяти населенных пунктов и собрало более 58 ГБ паводковой воды во время 83 случаев заполнения (по состоянию на апрель 2022 года). Второй этап представляет собой постоянный комбинированный резервуар NRCS / CUP, называемый составным резервуаром Торнтон, построенный в северной части карьера Торнтон. Составное водохранилище Торнтон в настоящее время обеспечивает 7,9БГ хранения, в том числе 4,8 БГ хранения ОГО. Водохранилище, работающее с осени 2015 года, приносит пользу 556 000 человек в 14 населенных пунктах. С момента ввода в эксплуатацию составное водохранилище Торнтон предотвратило попадание более 50 ГБ смешанных сточных вод в водные пути во время 115 событий (по состоянию на апрель 2022 года). К концу 2022 года временный переходный резервуар Thornton 3,1 BG будет возвращен в карьер, и весь поток будет удерживаться в композитном резервуаре Thornton.

Отмеченный наградами успех

Об успехе TARP свидетельствует резкое улучшение качества воды в реках Чикаго, Калумет и других водотоках. Промысловая рыба вернулась, пристаней для яхт и прибрежных ресторанов предостаточно, речной отдых и туризм процветают, а стоимость недвижимости на берегу резко возросла, поскольку жители района Чикаго рассматривают речную систему как главный актив, а не как помеху.

TARP получил множество наград, в том числе награду Американского общества инженеров-строителей (ASCE) за самый выдающийся проект гражданского строительства из 1986. В 2016 году составное водохранилище Торнтон было признано несколькими достижениями, в том числе проектом года Национальной конференции Американской ассоциации общественных работ (APWA), проектом года отделения метро Чикаго по версии APWA, проектом года отделения ASCE в Иллинойсе, Премия Департамента природных ресурсов штата Иллинойс за рекультивацию заминированных земель и награда Ассоциации штата Иллинойс за проект по уменьшению наводнений и управления ливневыми водами. TARP был назван Агентством по охране окружающей среды США одним из лучших примеров успеха Закона о чистой воде в стране и служит образцом инструмента управления городскими водными ресурсами во всем мире.

Часто задаваемые вопросы

Какова цель плана тоннеля и водохранилища?

План туннелей и водохранилищ MWRD (TARP) или система «глубоких туннелей» предназначена для уменьшения наводнений и загрязнения, вызванных комбинированными переливами канализационных стоков. Туннели TARP действуют как очень большие перехватывающие коллекторы, улавливая избыточный поток из объединенных коллекторов до того, как он достигнет водного пути. Избыточный поток транспортируется через туннели в большие резервуары для хранения. Часть «туннелей» TARP была завершена в 2006 году и полностью введена в эксплуатацию. «Резервуарная» часть TARP в настоящее время в основном завершена, при этом одно расширение водохранилища Маккук все еще находится в стадии строительства. Ливневая вода, захваченная TARP, в конечном итоге перекачивается на водоочистные сооружения MWRD для очистки.

Что делать, если TARP заполнен?

Несмотря на то, что это один из крупнейших когда-либо реализованных строительных проектов, вместимость TARP не безгранична и может заполняться во время сильных штормов. Когда TARP заполнен, местные коллекторы под действием силы тяжести переливаются в водные пути, как это было до того, как TARP был построен.

Туннели в настоящее время используются для хранения и могут вместить 2,4 миллиарда галлонов. Когда резервуары будут полностью завершены, емкость увеличится на 15,15 миллиарда галлонов, но система по-прежнему сможет наполняться во время сильных штормов.

Что вызывает резервирование канализации?

Резервуары обычно возникают из-за недостаточной пропускной способности в какой-либо точке канализационной системы. Система не может опорожняться так же быстро, как наполняется.

Один из способов понять концепцию пропускной способности и разницу между нормальным канализационным стоком и резервным канализационным стоком — представить, что кухонная раковина наполняется водой быстрее, чем она может слиться.

Как я могу подписаться на оповещения CSO?

Вы можете подписаться на получение уведомлений о мероприятиях CSO или переброске на озеро Мичиган, заполнив регистрационную форму.

План водоснабжения Техаса зависит от водохранилищ, уязвимых к изменению климата и засухе

Подпишитесь на The Brief, наш ежедневный информационный бюллетень, который держит читателей в курсе самых важных новостей Техаса.

ЗАПАТА. Этот небольшой приграничный поселок в Южном Техасе в 200 милях к юго-западу от Сан-Антонио омывается одним из крупнейших водохранилищ в Техасе, который когда-то был одной из самых мощных рек страны. Но в жаркий летний день в середине августа у Сапаты была близка к тому, чтобы закончиться вода.

Джо Ратмелл, судья округа Запата, вспоминает, как ему позвонил встревоженный управляющий водопроводной станции. Это было нехорошо. Единственное, что попадало на приемную станцию округа, казалось, было грязью. Насосы отказали, когда они изо всех сил пытались высосать илистую воду из озера Фалькон.

«У нас была, я бы сказал, худшая вода во всем [Рио-Гранде]», — сказал Ратмелл.

Этим летом, когда в Техасе стало жарко — самый жаркий июль за всю историю наблюдений вызвал самую сильную засуху за десятилетие — уровень воды в водохранилищах по всему штату резко упал, что привело к сотням обязательных ограничений на воду.

Согласно данным штата, к концу октября запасы воды в водохранилищах Техаса упали до 67% от вместимости по сравнению с 80% годом ранее. Водохранилища на Рио-Гранде в августе достигли самого низкого уровня за последние десятилетия — водохранилище Амистад упало до 30% вместимости, самого низкого уровня с 1998 года, а озеро Фалькон, примерно в 50 милях к югу от Ларедо, упало до 9% вместимости, самого низкого уровня. уровня за два десятилетия, прежде чем немного восстановиться после проливных сентябрьских дождей.

Округ Сапата, отчаянно нуждающийся в воде, запросил деньги и оборудование, чтобы убрать грязь с водозаборной станции. Федеральное правительство выделило 2 миллиона долларов на помощь, и местный конгрессмен, член палаты представителей Генри Куэльяр, Д-Ларедо, устроил праздничную пресс-конференцию, когда прибыло дноуглубительное оборудование.

Но это было временное решение долгосрочного кризиса: изменение климата привело к повышению температуры, что привело к более быстрому высыханию почвы, усилению последствий засухи и уменьшению количества осадков, выпадающих в реки и ручьи Техаса. В то же время более продолжительное и более интенсивное тепло, вызванное изменением климата, ускоряет испарение воды из водохранилищ Техаса.

— Это никуда не денется, — сказал Рэтмелл. «С годами наш район, кажется, становится все суше. Кажется, что с каждым годом дождей становится меньше».

«И, конечно же, — добавил он, — потребность в воде только растет».

Поверхностные воды — в основном реки и водохранилища — составляют примерно половину существующего водоснабжения Техаса и становятся все менее и менее надежными для быстрорастущего населения штата по мере усиления последствий изменения климата, говорят эксперты. Исследование, проведенное международными климатологами, показало, что более высокие температуры, вызванные изменением климата, сделали засуху в США и Европе в несколько раз более вероятной в этом году. А ученые, изучающие реки Техаса, предсказывают, что изменение климата сократит их сток в ближайшие десятилетия.

Уровень воды на плотине Сокола резко упал к августу, когда водохранилище упало менее чем на 10% от его вместимости.

Изменение климата привело к повышению температуры, что усиливает последствия засух. Кредит: Майкл Гонсалес для The Texas Tribune Мертвая рыба выброшена на берег в парке округа Фалькон-Лейк и на лодочной рампе в Сапате. Уровень воды в водохранилище упал за последнее десятилетие, что нанесло ущерб местной индустрии туризма. Кредит: Майкл Гонсалес для The Texas Tribune

«Поверхностные воды являются одним из, если не самым уязвимым источником [воды] к изменению климата», — сказал Роберт Мейс, исполнительный директор и главный специалист по водной политике Центра водных ресурсов и окружающей среды Медоуза в Техасском государственном университете.

Но добавление поверхностных вод является центральным элементом долгосрочного плана водоснабжения Техаса. А Совет по развитию водных ресурсов Техаса, государственное агентство, отвечающее за управление будущими запасами воды в штате, не пытается учитывать последствия изменения климата в своем долгосрочном планировании. Вместо этого план водоснабжения Техаса опирается на прошлые засухи, чтобы определить, сколько воды будет доступно и необходимо в будущем, поскольку, по прогнозам, население штата увеличится на 11 миллионов человек в следующие два десятилетия.

«Изменение климата, к сожалению, очень политическое в Техасе, и поэтому правление не может [планировать изменение климата] из-за этой политики», — сказал Мейс.

Лидеры Республиканской партии штата поддержали масштабные инфраструктурные проекты для защиты прибрежной собственности и промышленности от ураганных штормовых нагонов, которые, по словам экспертов по климату, усиливаются повышением уровня моря и более сильными ураганами — двумя последствиями изменения климата. Но они сопротивляются федеральным усилиям по сокращению выбросов парниковых газов, вызывающих изменение климата, утверждая, что такие усилия нанесут ущерб рабочим местам в нефтегазовой отрасли Техаса. Государственные органы не упоминают изменение климата в плановых документах, вместо этого используют такие термины, как «экстремальная погода».

Мэтт Нельсон, заместитель исполнительного директора по планированию в Совете по развитию водных ресурсов, сказал, что, хотя прогнозы изменения климата не включены, план штата по водным ресурсам предусматривает, как обеспечить достаточное количество воды во время самой сильной засухи, которая когда-либо случалась в каждом регионе штата. , без ограничения использования воды населением.

Нельсон также сказал, что план обновляется каждые пять лет, поэтому, поскольку «климат может измениться, пятилетний цикл планирования постоянно обновляется».

Ожидается, что к 2070 году спрос на воду в Техасе вырастет на 9% до 19,2 млн акров-футов во время сильной засухи по сравнению с 17,7 млн акров-футов в 2020 году. один фут воды.

Между тем, водоснабжение штата, как ожидается, упадет на 18% за тот же период, в результате чего в Техасе останется от 5 до 7 миллионов акров футов воды во время рекордной засухи в штате, когда запасы воды самые низкие. и потребности в воде самые высокие. Это больше, чем могут вместить озеро Ливингстон в Восточном Техасе, водохранилище Амистад в Южном Техасе и озеро Трэвис в Остине, когда они полны.

По оценкам Совета по развитию водных ресурсов, сильная засуха может причинить государству экономический ущерб в размере 153 миллиардов долларов в год к 2070 году, если не будут построены новые источники воды.

«Пока ситуация в штате не станет серьезной и не будет ощущаться безотлагательность, в будущем у нас будет катастрофический дефицит [воды]», — заявил сенатор от штата Чарльз Перри, R-Lubbock, во время промежуточных слушаний комитета Сената по воде в этом году. . «У этого штата нет карманов до 2070 года», — сказал он, имея в виду временной отрезок плана штата по водным ресурсам.

К 2070 году в штате предлагается почти два десятка новых крупных водохранилищ, что является частью масштабного плана по уменьшению почти 40% потенциальной нехватки воды в штате за счет добавления поверхностных вод. Остальную часть дефицита необходимо восполнить за счет более эффективного использования воды по всему штату, откачки большего количества воды из подземных водоносных горизонтов, повторного использования сточных вод и строительства опреснительных установок, чтобы сделать солоноватые подземные и морские воды пригодными для питья.

Регион Даллас-Форт-Уэрт, в частности, возлагает надежды на несколько новых водохранилищ, в том числе на недавно построенное озеро Буа-д’Арк в округе Фаннин, которое все еще «ждет дождя», чтобы наполниться.

Планы двух восточных округов перекрыть реку Сера и затопить тысячи акров на благо растущих городов Северного Техаса встревожили местных жителей, чьи дома и земли могут быть поглощены новым водохранилищем.

Во-первых: Гэри Читвуд, давний житель округа Ред-Ривер, обсуждает с другими жителями возможное строительство водохранилища Марвин Николс, которое может затопить их дома и землю. Последнее: Красными кругами на карте отмечены дома, которые могут быть затоплены, если будет построено водохранилище. Кредит: Бен Торрес для The Texas Tribune

Предлагаемое водохранилище «разделило» сельскую общину на северо-востоке Техаса

Деревья гикори, ореха пекан и грецкого ореха усеивают бассейн реки Сульфер чуть более чем в 30 милях к югу от границы штата Оклахома. К югу от Кларксвилля FM 910 пересекает лесные фермы и животноводческие фермы и ведет к Cuthand United Methodist, где в конце июля собралось около двух десятков жителей, чтобы обсудить планируемое водохранилище Марвина Николса.

Гэри Читвуд, 83 года, начал с того, что разложил большую топографическую карту округа Ред-Ривер, на которую наложили след запланированного водохранилища, которое охватит полосу округа с 1,5 миллионами акров футов воды в течение следующих трех десятилетия. Синим маркером он отметил их наилучшее предположение относительно контура резервуара. Внутри синих линий он нарисовал красные круги, обозначающие занятые дома. Почти 100 красных кругов заполняют карту.

Земля его семьи находится внутри этих синих линий — все 142 акра земли. Он сдает большую часть его в аренду скотоводам. Некоторые из деревьев на его земле являются одними из самых больших и старых в штате, а Читвуд достаточно стар, чтобы помнить легендарные 19 деревьев.Засуха 50-х годов, затянувшаяся на девять лет, побудила к созданию Совета по развитию водных ресурсов.

Он задается вопросом, не грядет ли худшее.

«Если у вас нет воды для залива в резервуар, где вы возьмете воду?» он сказал. «Мы не знаем, что нас ждет в будущем с этой погодой. Он может остаться сухим».

Читвуд — президент местной добровольной пожарной охраны, член правления Управления по бассейну реки Сера, учитель воскресной школы, археологический распорядитель Исторической комиссии Техаса и «все, что нужно сделать». Он также является одним из главных противников водохранилища, ведет собрания, оказывает давление на местных политиков и стучит в двери своих соседей, чтобы предупредить их о том, что грядет.

«Люди разбегутся, если это озеро будет построено. Это не будет то сообщество, которое у нас есть сейчас».

Густые леса в округе Ред-Ривер, где планируется строительство водохранилища Марвина Николса. Некоторые из деревьев в этом районе являются одними из самых больших и старых в штате.

Кредит: Бен Торрес для The Texas Tribune

Встречу организовали он и Дженис Безансон, старший политический директор Техасского союза охраны природы. Они являются частью группы под названием «Защитить северо-восточный Техас», группы защитников окружающей среды и местных жителей, а также горстки лесозаготовительных компаний и бумажной фабрики, финансово заинтересованной в остановке проекта. проект реализуется региональным водным округом Таррант и муниципальным водным округом Северного Техаса.

Округа возьмут на себя часть стоимости и, вероятно, профинансируют оставшуюся часть за счет дешевых займов от Совета по водному развитию. Завершить проект, который упоминается в государственном водном плане с конца 1960-х годов, они планируют к 2050 году.

Во-первых, им предстоит получить необходимые экологические разрешения, изъять около 66 100 акров земли через имение и предоставить землевладельцам компенсация за конфискованное имущество. Кэтлин Воут, представитель муниципального водного округа Северного Техаса, заявила, что в этом году округ не планирует подавать заявку на экологическое разрешение.

В Cuthand Methodist некоторые люди на пути к резервуару решили сопротивляться этому.

«Моя земля не продается ни за что», — сказал 61-летний Эдди Белчер, которому принадлежит 718 акров земли, на которой он разводит скот и занимается охотой. Это передавалось в его семье из поколения в поколение; его внуки будут шестым поколением, владеющим им, если есть что передать.

Он и его соседи надеются, что им удастся убедить коммунальные службы найти другое место для получения воды для растущих городов. Но они знают, что мало что могут сделать для спасения своей земли, если проект будет реализован. «Я надеюсь, что если они в конечном итоге [построят водохранилище], меня здесь не будет, чтобы это увидеть», — сказал он.

«Это они пропустят», — сказал он, указывая на своего 6-летнего внука Браяра, который играл со взрослыми.

Лидер церкви, пастор Джон Первианс, 52 года, убедил нервничающую паству выделить около 650 000 долларов на новое строительство за последнее десятилетие для растущего паствы, несмотря на угрозу того, что все это может оказаться под водой.

«Это похоже на облако, которое нависает над вами», — сказал Первианс, который также управляет местной фермой и ранчо крупного рогатого скота на пути к водохранилищу, которое охватывает около 9000 акров и работает 15 человек. Но, по его словам, Царство Божье не будет ждать на водохранилище Марвина Николса.

«Нельзя с этим жить, чего-то бояться», — сказал он. — Итак, мы двинулись вперед.

Эдди Белчер возле построенного им дома недалеко от Богаты в округе Ред-Ривер. Он боится потерять дом и землю, которые принадлежали его семье на протяжении поколений, если они будут конфискованы для строительства водохранилища Марвина Николса. Кредит: Бен Торрес для The Texas Tribune Первый: Белчер держит семейный портрет с отцом и матерью возле дома своего дедушки.

Последнее: Белчер и его внук Э.Дж. 7-летний МакГоарти проезжает по территории Белчеров. Кредит: Бен Торрес для The Texas Tribune

Проект разделил примерно 11 000 жителей округа Ред-Ривер. Некоторые жители округа, в том числе Л.Д. Уильямсон, 85-летний окружной судья, считает, что водохранилище может обеспечить столь необходимое экономическое развитие, привлекая рыболовов и людей, ищущих недвижимость на берегу озера.

«Это важная вещь, которая вызвала у нас много изжоги, и это разделило многих людей так, что они больше не будут разговаривать друг с другом», — сказал Уильямсон во время интервью в своем офисе в Кларксвилле. «Я ненавижу это.»

Компания Williamson десятилетиями поддерживала проект водохранилища. Он сказал, что понимает, почему люди, владеющие недвижимостью на пути к водохранилищу, расстроены, но для него компромисс будет стоить того.

«У вас может быть причал, у вас могут быть дома для отдыха и все такое прямо здесь», — сказал он.

Согласно одному анализу, включенному в государственный план водоснабжения, водохранилище создаст 1800 постоянных рабочих мест. И Уильямсон указывает, что водоканалы предложили округу Ред-Ривер заплатить любые недополученные налоговые поступления, когда водохранилище будет построено, и выделить 20% воды для местного использования.

Он также считает бессмысленным, чтобы такой сельский округ, как его, пытался бороться с большими городами на юге.

«Когда Даллас-Форт-Уэрт понадобится вода, будет построено водохранилище, и это само собой разумеющееся», — сказал Уильямсон.

Водохранилище стало главной политической проблемой округа. Уильямсон уходит в отставку в конце года, и большинство его коллег окружных уполномоченных приняли резолюцию против водохранилища в декабре. Этим летом на съезде Демократической партии Техаса в Далласе Хантер Эванс, молодой житель округа Ред-Ривер, убедил демократов одобрить аналогичную резолюцию.

«Если мы выбираем кого-то, демократа или республиканца, мы хотим, чтобы он отражал наши ценности», — сказал 68-летний Линди Гест, который прожил в этом районе большую часть своей жизни и чья семья живет в этом районе с 1800-х годов. «Итак, это одна из первых вещей, которые люди здесь спрашивают: вы за или против озера?»

Знак напротив водохранилища Марвина Николса в Кларксвилле в июле. Строительство водохранилища предлагалось на протяжении десятилетий, но жители опасаются, что дата начала строительства близка, поскольку засуха в Техасе усиливается, а спрос на воду в районе Даллас-Форт-Уэрт увеличивается. Кредит: Бен Торрес для The Texas Tribune

Вода «поступит в Арканзас бесплатно»

Этим летом в ресторане Chili’s в Далласе Кевин Уорд сказал, что не понимает, почему жители округа Ред-Ривер не были «патриотичны по отношению к Техасу». По его словам, любая вода в реке Сера, которую не захватывает Техас, течет прямо через границу штата.

«Они отправятся в Арканзас бесплатно», — сказал Уорд, председатель группы планирования водных ресурсов штата, которая предлагает водные проекты для Северного Техаса и помогла составить план, включающий водохранилище Марвина Николса. Годы анализа убедили Уорда в том, что нет другого подходящего места для размещения резервуара, достаточно большого для снабжения водой в количестве, необходимом для района Даллас-Форт-Уэрт.

Философия Уорда доминировала в штате на протяжении десятилетий. В Техасе уже есть почти 200 крупных водохранилищ, а также тысячи более мелких. Обоснование: полагаться на реки пока нельзя. Потому что, как объясняет Уорд, неизбежно приходят засухи, и когда они случаются, «вы хотите, чтобы грунтовые воды были там».

Но некоторые эксперты отмечают, что грунтовые воды, которые действуют как сберегательный счет, на который долгое время полагался Техас, уже истощаются. Некоторые из водоносных горизонтов штата уже откачивают быстрее, чем они могут перезарядиться — район Хьюстона был вынужден отучить себя от грунтовых вод после того, как они откачали так много, что земля под городом начала проседать.

Поскольку население штата растет, а изменение климата приводит к более сильным засухам, некоторые эксперты по водным ресурсам и законодатели штата настаивают на переходе к альтернативным и в некоторых случаях долгосрочным стратегиям, включая опреснение морской воды, сбор дождевой воды или повторное использование сточных вод, а не строительство резервуаров.

«Плотины не производят воду», — сказал Сэмюэл Сандовал Солис, профессор водных ресурсов Калифорнийского университета в Дэвисе, изучавший бассейн реки Рио-Гранде. «Если не пойдет дождь, как предполагалось [с изменением климата], мы собираемся построить памятники глупости на деньги налогоплательщиков».

По его оценкам, права на воду, выделенные на реке Рио-Гранде, вдвое превышают количество воды, фактически имеющейся в реке, и он призвал общины вниз по течению от Эль-Пасо начать поиск способов сокращения потребления, повторного использования своих сточных вод и рассмотреть вопрос о радикальных меры, такие как посадка меньшего количества культур.

Мейс, эксперт по водным ресурсам Техасского государственного университета, сказал, что Техасу следует уделять больше внимания сохранению воды, например, уменьшению утечек из старых труб и поощрению людей заменять традиционные дерновые дворы засухоустойчивым ландшафтным дизайном. Сокращение спроса уже составляет большую часть плана штата по водным ресурсам, который предполагает, что к 2070 году штат сможет экономить 2,3 миллиона акров-футов воды в год за счет лучшего сохранения.

Мейс считает, что это число должно быть еще выше, потому что он считает, что государственный план водоснабжения «включает в себя планы по воде, которых, вероятно, не будет в будущем» из-за изменения климата.

«Что вы на самом деле собираетесь получить из этих резервуаров под нагревающейся планетой, а не просто смотреть на засуху, основанную на прошлом?» — сказал Мейс. «Воды будет не так много, как мы думаем».

Самой решительной попыткой штата включить изменение климата в управление водными ресурсами до сих пор были встречи между Советом по развитию водных ресурсов и Джоном Нильсен-Гэммоном, климатологом штата, по запросу Техасской комиссии по закату, которая периодически оценивает эффективность государственных органов и дает рекомендации законодателям по улучшению.

Нильсен-Гаммон сказал, что он разговаривал с агентством с августа о том, как они могут использовать последние климатические исследования, такие как прогнозы более высокой скорости испарения и снижения влажности почвы.

«Одно дело сказать, что нам нужно беспокоиться об изменении климата, но что это значит? Какие числа мы вкладываем в нашу модель с изменением климата, и что имеет смысл делать?» — сказал Нильсен-Гаммон. «Это вопрос, который мы изучаем».

Мэтт Нельсон, заместитель исполнительного администратора по планированию в Совете по развитию водных ресурсов, сказал в интервью ранее этим летом, что трудно сократить глобальные климатические модели до местного уровня, необходимого для планирования водных ресурсов, но добавил: «Нам нужна самая лучшая информация. возможный.»

Он также указал, что план агентства построен на предоставлении воды без ограничений, если в каждом регионе штата будет самая сильная засуха за всю историю наблюдений в одно и то же время, не требуя от техасцев сокращения потребления воды.

В 2020 году Техас уже испытывал дефицит около 3,1 млн акров-футов воды, чтобы быть полностью готовым к рекордной засухе, согласно плану, около 18% текущих запасов. Ожидается, что к 2070 году этот разрыв удвоится, но план штата предполагает, что будет создано достаточно новых источников воды, чтобы восполнить этот пробел.

Но некоторые задаются вопросом, будут ли на самом деле построены миллиарды долларов в виде водных проектов, предусмотренных планом, в частности, 23 новых крупных водохранилища.

Это связано с тем, что осталось мало пригодных участков для крупных водохранилищ, а строительство водохранилищ намного сложнее и дороже, чем в 1960-х и 1970-х годах, когда были построены многие из 187 крупных водохранилищ штата.

Перри, сенатор от Лаббока, входит в Комиссию по закату и много лет занимается вопросами водоснабжения в Законодательном собрании. Он сказал, что, хотя он считает процесс планирования водных ресурсов в штате надежным, он обеспокоен тем, что некоторые водохранилища в плане никогда не будут построены из-за проблем с финансированием, природоохранными нормами, приобретением земли или местным сопротивлением.

«Я не против [водохранилищ], — сказал он, — я просто говорю… план должен быть максимально приближен к реальности».

Город в Южном Техасе, «все еще расплачивающийся» за водохранилище

Сапата просуществовал два столетия рядом с Рио-Гранде до того, как правительства США и Мексики согласились создать водохранилище, которое заставит весь город эвакуироваться и переселиться в 1954.

Семья судьи округа Сапата Ратмелла была одной из них.

Ратмелл помнит рассказы своей матери о захвате их земли через выдающееся владение. Его бабушка и дедушка, родители и старшие братья и сестры переехали в новый «городок» Сапата, который представлял собой просто палаточный городок, построенный на снесенном бульдозером участке земли. Он вспомнил ее описание: «Это была всего лишь одна постоянная пыльная буря, все было просто в грязи».

«Наша маленькая община 70 лет назад была принесена в жертву водохранилищу», — сказал он. «Ради прогресса, ради Долины иметь надежный источник воды».

Водохранилище было чудом для городов в 100 милях вниз по течению в долине Рио-Гранде. Он укротил частые наводнения реки и обеспечил водой фермерские цитрусовые деревья, сахарный тростник, хлопок, лук и другие культуры. И это обеспечивало стабильное водоснабжение растущих городов Долины.

Судья округа Запата Джо Ратмелл в своем кабинете в здании окружного суда в сентябре. Этим летом в округе Сапата почти закончилась вода, когда уровень воды в Фалькон-Лейк упал до самого низкого уровня за два десятилетия. Кредит: Майкл Гонсалес для The Texas Tribune

Сапата, его мексиканский город-побратим Герреро и другие небольшие поселения на пути водохранилища потеряли большую часть своих ферм и пастбищных угодий вместе с многовековыми историческими зданиями. Согласно книге о насильственном переселении Пэтси Джин Байфилд, более 4000 человек были перемещены из домов своих предков и выплатили гораздо меньше компенсации за свою землю, чем она того стоила.

Резервуар со временем создал новую экономику. Соревнующиеся рыболовы начали приезжать в округ Запата, привлеченные одними из лучших в стране ловлей черного окуня — Техасские парки и дикая природа ежегодно заготавливают озеро. Гостиницы, рестораны и магазины приманок открылись, чтобы обслуживать новых туристов.

Рыбная ловля в Фалькон-Лейк побудила Джеймса Бенделе, выросшего в городке ЛаКост в округе Медина, в 1990 году купить дом для отдыха в Сапате. В 2008 году он переехал туда на постоянное жительство и купил местный магазин рыболовных принадлежностей после предыдущего владельца умер. Это было во время расцвета ловли окуня на озере Фэлкон, когда огромные рыболовные турниры привлекали толпы рыболовов в магазин Бенделе через дорогу от популярного лодочного причала.

Но за последнее десятилетие уровень воды в водохранилище упал ниже половины его вместимости. Этот участок реки Рио-Гранде в значительной степени зависит от воды из реки Рио-Кончос на севере Мексики, которая сократилась из-за более чем 20-летней засухи в некоторых районах и незаконного откачивания ирригационных систем. Согласно анализу, проведенному экспертом по водным ресурсам Эусебио Мерседес Ингол Бланко, сток Кончо может сократиться еще на 20% в ближайшие десятилетия из-за воздействия изменения климата на усиление засух.

Кроме того, исследователи обнаружили, что США и Мексика переоценили естественный сток реки Рио-Гранде примерно на 17%, когда подписали в 1944 году соглашение о распределении воды реки между штатами США и Мексикой, сказал Сандовал Солис, исследователь из Рио-Гранде. . Например, река Пекос, впадающая в Рио-Гранде к северу от Дель-Рио, в несколько раз меньше, чем первоначально предполагало правительство США, согласно расчетам Сандоваля Солиса.

Тем временем города Долины продолжают расти — округ Идальго, в который входит Макаллен, ожидает, что его население удвоится и превысит 2 миллиона к 2070 году — и альтернативных источников воды мало. В большинстве водоносных горизонтов района есть солоноватая вода, которую трудно очистить для потребления человеком; восемь опреснительных установок, построенных для этого с 2000 года, могут поставлять 24 000 акров-футов питьевой воды в год. Муниципальные потребности округа Идальго только в воде составляют более 160 000 акров-футов в год.

— Все уже выглядит довольно мрачно, — сказал Сандоваль Солис.

Отступающее водохранилище обнажило остатки Старого Герреро и прекратило развитие туризма в Сапате. Бенделе, владелец магазина рыболовных принадлежностей, сказал, что засуха «убивает весь город», в котором уже десять лет не проводится турнир по рыбной ловле. Техасские политики, описывающие приграничные общины как страдающие от «опасных банд и картелей», не помогли. «Люди боятся спускаться сюда», — сказал он.

Ратмелл, судья округа Запата, больше не считает водохранилище экономическим двигателем, которым оно когда-то было. Если что, то наоборот.

Офис Ратмелла украшен картинами с изображением насосных станков и крупного рогатого скота. За его креслом стоит миниатюрная копия ветряной турбины. В округе были построены две ветряные электростанции, и местные лидеры пытаются привлечь другие компании, производящие экологически чистую энергию, для замены озерного туризма и добычи природного газа. «Мы возьмем что угодно», — сказал он.
