Схема электропроводки в частном доме своими руками (фото, видео)

Каждый домовладелец, который строит дом, делает капитальный ремонт в старом доме желает быстро и надежно провести монтаж электрической проводки с минимальными затратами. Для этого составляется проект и схема электропроводки в частном доме, где учитываются все основные элементы плана:

• источник питания, к которому будет осуществляться подключение,
• тип и напряжение сети трехфазная – 380 В или однофазная – 220 В,
• место размещения узла учета и марка прибора (счетчика),
• место размещения, размеры и используемые материалы для контура заземления,
• марка кабеля, его сечение и длина до распределительного щита,
• место установки распределительного щита,
• количество, защитных автоматов и их номиналы,
• маршруты прокладки кабелей с указанием маркировки,
• места установки, распределительных коробок, розеток, выключателей и осветительных приборов,
• сечения проводов на розеточных группах, освещения и отдельных линиях для нагревательных приборов, проект предусматривает еще много других деталей.

К составлению проекта и согласованию с энергетиками, придется привлекать специалистов.  При этом монтажные работы и подключения от узла учета, распределительного щита по всему дому можно несложно выполнить своими руками.

Последовательность плана выполнения монтажных работ

Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. В первую очередь определится с источником питания, откуда провести электроэнергию на распределительный щит. Это может быть воздушная ЛЭП (линия электропередач), РП – распределительная подстанция, или другие варианты, возможные на участке. Выбирать надо оптимальный план, учитывая следующие факторы:

• расстояние до дома,
• условия прокладки воздушная линия или подземный кабель, от этого зависит марка кабеля, объем проводимых работ и стоимость,
• какие мощности для потребления может выделить вам организация, которой принадлежит ЛЭП или РП,
• сети, трехфазная с напряжением 380В или одна фаза на 220В.

Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом. Трехфазные сети редко используются для электроснабжения частных домов, рассмотрим классический вариант с одной фазой напряжением 220В.

Расчет потребляемой мощности

Сложите мощность всех основных бытовых электроприборов планируемых к использованию. Эти данные обязательно отмечаются в паспорте на изделия или на корпусе оборудования. Р мощность обозначается в Вт. (Ваттах).

Таблица потребляемой мощности электроприборов

По предварительным расчетам получается 6 кВт, добавьте в проект 2-3 кВт на перспективу использования дополнительных бытовых электроприборов Р = 9 кВт. Зная мощность и напряжение можно рассчитать параметры необходимого кабеля, от ЛЭП до распределительного щита в доме.

Выбор сечения кабеля по длине и мощности

Рассчитываем максимальный ток нагрузки:

• Iн = P/U·cosφ
• U – напряжение 220 В,
• Cosφ = 1,
• Iн = 9000 Вт./220 В = 40,9 А.

Расчеты для медных проводов

Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.

По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.

Расчеты для алюминиевых проводов

В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.

Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.

При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:

Удельное сопротивление металлов

• R = pL/S
• р – удельное сопротивление 0,0175,
• L – длина кабеля 100 м,
• S – площадь сечения проводов 6 кв./мм.

R = 0,0175·100/6 = 0,291 Ом,

Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.

Рассчитываем потери:

Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.

В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления  проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

Установка контура заземления

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Монтаж элементов распределительного щита

Монтаж элементов распределительного щита

На плане показаны вводные защитные автоматы, буквой L обозначен фазный провод красного цвета.

N – нейтральный провод синего цвета, РЕ – желто-зеленый провод вводного кабеля крепится к шине контура заземления.

После подключения вводного кабеля к счетчику и основному автомату защиты, можно делать заявку для присоединения к ЛЭП.

Это позволит в процессе дальнейшего монтажа с электрощита запитывать ручные электроинструменты, дрель, болгарку, паяльник, временное освещение и другие. Можно будет установить и подключить автоматы защиты для других групп, проверить их работоспособность.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

2. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв.

/мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты. Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным. Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю. В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Схема распределения проводки по группам

Выбор кабеля для проводки в помещениях

Для скрытой проводки, под штукатуркой хорошо использовать плоские кабели марки ППВ, ВВП, ШПВ, ШВВП, с двойной изоляцией, с тремя жилами. Сечение выбирается по группам, план расчетов уже описан. Из многолетней практики электрики, которые выполняли своими руками эти работы, знают не рассчитывая:

1. На группы освещения от щита, между распределяющими коробками укладывают провод S = 1.5 2,5 кв./мм. От распределяющих коробок до выключателей и приборов освещения S 0,75 -1,5 кв./мм.
2. Для розеточных групп между коробками S- 4 кв./мм, от коробки до розетки S- 2.5 мм/кв.
3. На отдельных группах, мощных нагревательных приборов, стиральные машины, кондиционеры, отопительные котлы и электроплиты прокладывают кабель не ниже 6 кв./мм. По плану для каждого вида бытовой техники своя линия и отдельный автомат защиты исходя из потребляемой мощности и токовой нагрузки.

Хочется надеяться, что информация в этой статье будет полезна. Если выполнять работы по проекту, учитывая план последовательности, сложных работ мало. Большинство операций можно выполнить своими руками, не торопитесь, поочередно выполняйте намеченные планом работы. В противном случае исправление ошибок будет стоить дороже, и задержит монтаж по времени.

как сделать — схема электроснабжения частного дома

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

• Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
• Спецификация – список используемого оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т.д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и прокладки электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:

• Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.

• Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.

Из личного опыта можем посоветовать устанавливать розетки на высотах:

1. 400 мм от пола – во всех помещениях
2. 950-1000 мм – в кухнях с низкими кухонными гарнитурами
3. 1100-1150 мм – с высокими

Оптимальная высота выключателя – 900 мм.

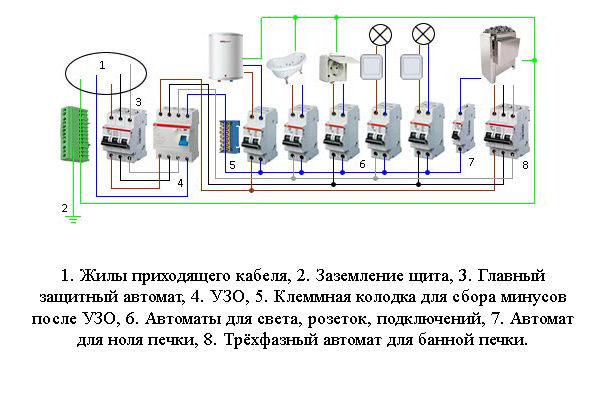

В целом схема электроснабжения частного дома должна выглядеть следующим образом:

• ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после счетчика;
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N после УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.

Готовимся к монтажу электропроводки

Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический провод и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.

Рассчитать это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:

• 3х1,5 — жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
• 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т.п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А – используются в розеточных группах
• 16А – для линий осветительного оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической сети будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества можно выполнить разными вариантами.

• Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях стен из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.

Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На стены переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два момента.

• Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) – синюю
• Фаза (L) – красную или коричневую (иногда белую)

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.

Собранный участок электропроводки необходимо прозвонить.

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, либо убираться в специальную нишу. Это зависит от исполнения щитка – скрытой или открытой установки.

Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.

Не рекомендуется размещать щиток в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.

На этом электромонтаж первого этапа заканчивается.

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в себя:

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в целом

Заключение

Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.

Читайте другие статьи по данной тематике

Типовые проекты электрики дома	Резервное электроснабжение загородного дома
Как провести электропроводку по полу	Как правильно осуществить прокладку вводного канала в дом
Однолинейная схема электроснабжения частного загородного дома	Скрытый электромонтаж в подробностях
Ретро электропроводка на роликах, изоляторах	Монтаж электропроводки в деревянном доме: описание и правила
Монтаж электропроводки своими руками	Технология монтажа кабель канала из ПВХ
Автономное электроснабжение загородного дома: готовые решения	Как сделать электропроводку в деревянном доме
Как сделать электропроводку в доме из бруса	Как выполнять электропроводку в каркасном доме
Прокладка проводки по потолку	Открытая электропроводка

Услуги по данной тематике

Внутренний электромонтаж	Электрика под ключ
Умный дом под ключ	Электрика в деревянном доме под ключ
Электрика в деревянном доме	Монтаж электрики
Проектирование электроснабжения	Монтаж ретро проводки
Прайс-лист на электромонтажные работы	Проектирование электроснабжения частного дома
Электрика в частном доме под ключ	Электрика в каркасном доме под ключ
Цены на проект электрики	Проект электроснабжения
Расчет стоимости электромонтажных работ	Цена на установку умного дома
Монтаж умного дома	Проектирование умного дома

Схема электропроводки в частном доме на 220 В

Когда мы рассматривали, как провести электропроводку в доме, то особое внимание уделили созданию схемы, на которой должны быть отображены все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее рассмотрим оптимальный вариант схемы домашней электропроводки с использованием надежной защитной автоматики и однофазного счетчика.

Сразу хочется отметить, что в данной статье мы рассматриваем только один из лучших вариантов проводки комнат. В реальности вы можете полностью доработать проект, исходя из таких факторов, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

Предлагаем вашему вниманию типовую схему электропроводки в Дом 220 В:

Из составных элементов электропроводки рекомендуем использовать:

• Счетчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например по тарифам 2019 года в Москве с двухзонной тарификации в ночной зоне (с 23:00 до 07:00) , 1 кВт/ч электроэнергии стоит 2,29 рубля, а в дневную зону (с 07:00 до 23:00) — почти втрое дороже, поэтому за каждый киловатт-час вы заплатите 6,18 р.
• Если есть возможность подключения трех фаз (380В) к дому — используйте ее. Во-первых, это позволит использовать провода меньшего сечения для подключения мощных потребителей. Во-вторых, для большинства электроплит и электрокотлов требуется трехфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то асинхронные электродвигатели проще подключить к трехфазной сети, они будут работать на полную мощность и более равномерно. Такие двигатели стоят на подавляющем большинстве машин. Если такой возможности нет, все равно нужно уделить должное внимание схеме однофазной разводки на 220В.
• Кабель по всему дому должен быть медным; лучше купить ВВГнг или ВВГнг-LS. Подходящий вариант выбирается после расчета сечения кабеля по мощности и току. Обычно кабель диаметром 1,5 мм.кв. выбирается для светильников, а 2,5 мм.кв. для розеток. Сечение отдельных линий мощных электроприборов рассчитывается индивидуально.
• Количество розеток рассчитывается индивидуально для каждого случая, поэтому на схеме разводки в доме мы указали одну розетку например (на самом деле может быть любое другое количество лампочек). По всему многоквартирному дому рекомендуется создавать несколько розеточных групп, исходя из того, что во время ремонта не придется оставлять весь дом «без света». Такая же ситуация с освещением — есть желание и возможности, создать на электрической цепи несколько магистралей, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказали в отдельной статье.
• На вводе, сразу после счетчика, установите автоматический выключатель, соответствующий выделенной мощности на ваш дом. Эту информацию вы можете узнать из технических условий на подключение, договора электроснабжения или проконсультироваться в управляющей компании или энергоснабжающей организации . Что касается остальных автоматов, то для розеток их можно рассчитать на 16 А, а для осветительной группы на 10 А. По-хорошему, нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки должны быть защищены от утечки тока устройством защитного отключения или дифавтоматом.
• Рядом с дачным домом есть гараж, который также питается от домового въездного щитка. Схему электропроводки в гараже мы подробно рассмотрели в соответствующей статье.
• Ввод электроэнергии осуществляется либо проводом воздушным СИП, ответвлением от опоры, либо подземным кабелем АВББШв или ВВГ, проложенным в трубе. Если у вас подземный ввод с алюминиевым кабелем АВББШв, по возможности замените его на медный аналог — ВББШв.
• Во всех комнатах лучше использовать светодиодные лампы, так как они более долговечны, потребляют минимум электроэнергии и могут использоваться абсолютно в любой комнате, хоть в ванной, хоть на кухне, не говоря уже о спальне.
• Отдельная группа розеток защищена для санузла, защищена УЗО 10 мА (остальные розетки могут быть защищены УЗО 30 мА), что связано с повышенным риском поражения электрическим током (в помещении повышенная влажность). Подробнее об этом читайте в ПУЭ 7.1.48, 7.1.71-7.1.88.
• Заземление присутствует, на типовой схеме подключения мы не показывали каждую отдельную жилу (фаза, ноль, земля), чтобы не загромождать чертеж.

В том случае, если вы решили сделать схему разводки в доме трехфазной (на 380 В), вам придется подбирать другие элементы сети по характеристикам, однако принцип разводки кабелей в комнатах будет оставаться прежним. Только в этом случае, кроме того, нужно будет правильно распределить нагрузку по фазам.

На приведенной ниже схеме наглядно показано, как распределить однофазные потребители в доме на группы:

Обращаем ваше внимание на то, что в деревянном дачном доме (чаще дачный вариант постройки) электрическая цепь будет выглядеть иначе и элементы питания будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по электромонтажу

Теперь вы знаете, как выглядит схема электропроводки в доме 220 В. Если у вас возникли трудности с проектированием, в любое время присылайте фото своего самодельного плана, чтобы наши специалисты могли проконсультировать и помочь. Для этого мы создали рубрику «Вопрос к электрику», в которой рекомендуем вам принять активное участие!

Читайте также:

• Самое дешевое электрическое отопление
• Какой электросчетчик лучше выбрать
• Схема домашнего освещения
• Освещение на даче

Наконечники для электропроводки

Опубликовано: 18.12.2014 Обновлено: 12.02.2019 4 комментария

Сколько стоит установить розетку 220В? [Данные за 2023 год]

Сколько стоит установка розетки 220 В? [Данные за 2023 год] | Angi

Обычный диапазон: 135–307 долл.

США

Установка розетки на 220 В обойдется в среднем примерно в 221 долл. США.

Фото: Syda Productions / Adobe Stock

Фото: Syda Productions / Adobe Stock

Если вы хотите сократить время, необходимое для зарядки электромобиля, или вам нужна зарядка для новой сушилки, вам может потребоваться установить Розетка 220В у вас дома. Средняя стоимость установки розетки 220 В составляет около 221$ .

В зависимости от места установки и от того, сможет ли ваша электрическая панель справиться с обновлением, вам придется заплатить от 135 долларов до 307 долларов .

См. Ценовой диапазон для установки 220 -В.

585 $

LOWHIGH

Сколько стоит установить розетку 220 В по типу?

Фото: gareth / Adobe Stock

Вы должны знать, какой тип розетки требуется вашему устройству, поскольку на рынке есть варианты на 220 В, 240 В и 250 В. Большинству новых приборов требуется розетка на 240 В, а не на 220 В. В зависимости от причины установки, вы также должны убедиться, что вы выбрали розетку правильной формы.

4-контактные розетки

Розетки с четырьмя контактами подходят для самых разных устройств, от сушилки до зарядного устройства для электромобилей. Стоимость 4-контактной розетки на 220 В будет варьироваться от 90 145 10 до 20  долларов.

3-контактные розетки

3-контактные розетки также доступны для сушилок и плит, но вы также можете установить их по всему дому, если вам нужна розетка на 220 В для оконного кондиционера. Трехштырьковые розетки на 250 В будут стоить от 90 145 до 15  долларов.

Блокировка розеток 220 В

Иногда вилка для этих приборов слишком тяжелая, чтобы нормально держаться в розетке, поэтому вам необходимо установить розетку 220 В с замком. Эти торговые точки будут стоить в среднем от 90 145 до 10 90 146 долларов.

Разбивка стоимости установки розетки 220 В

Фото: BASILICOSTUDIO STOCK / Adobe Stock

В отличие от простой замены розетки, которая может занять всего 10 минут, вам может потребоваться полностью переделать проводку в этом месте, чтобы завершить установку розетка 220в.

Рабочая сила

Наем местного электрика для установки розетки на 220 В обойдется вам от от 50 до 150 долларов в час . Если проводка для розетки 220 В уже установлена, вы должны ожидать фиксированную плату за обслуживание в размере от 90 145 до 150  долларов США, поскольку это относительно быстрая работа.

Более сложные задания с ограниченным доступом могут занять три или более часов.

Материалы

Если в выбранной вами области нет надлежащей проводки в стенах для поддержки розетки 220 В, вам придется заплатить больше за материалы. Чем дальше от помещения находится электрощит, тем больше проводов вам понадобится.

Чтобы добавить необходимую проводку для розетки 220 В, рассчитывайте заплатить около от 6 до 8 долларов за фут плюс стоимость розеток.

Добавление цепи 240 В к электрическому щиту

Если вам нужна розетка 220/240 В в комнате, где электроприборы не используются (например, в главной спальне), вам потребуется добавить новую цепь в электрический щит. Если это так, вы, вероятно, увидите увеличение с 300 долларов до 800 долларов. Такая ситуация возникает редко и часто используется только для оконных кондиционеров.

Сила тока

Сила тока относится к количеству электрического тока, которое розетка может выдержать без перегрева. Для вариантов 220 В и 240 В вы найдете общую силу тока около 20, 30 и 50 ампер .

Если ваша панель выдерживает дополнительную силу тока, вы можете продолжать проект. Но если вам нужно усиление, HomeAdvisor оценивает стоимость обновления вашей электрической панели в от 500 до 4000 долларов , в зависимости от необходимой силы тока.

Стоимость самостоятельной установки розетки на 220 В

Самостоятельная возня с электрическими компонентами — чрезвычайно рискованная задача, и вам не следует выполнять эту работу самостоятельно. Позвоните электрику с лицензией рядом с вами , чтобы выполнить правильную проводку и безопасно и эффективно установить 220 В.
