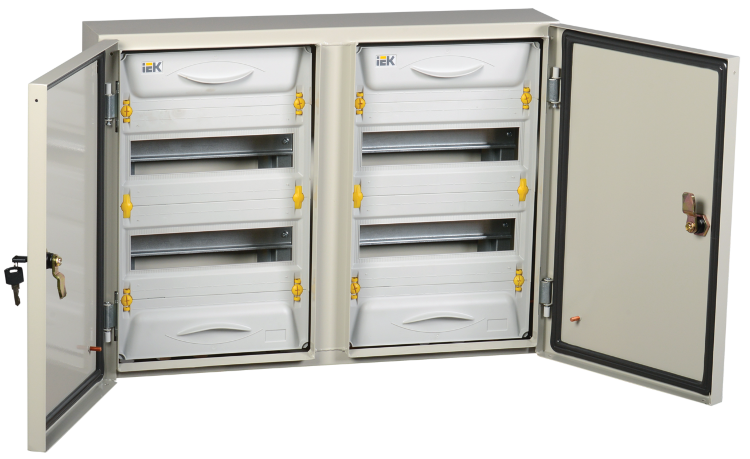

2.1-0 74 У2 IP54, с монтажной платой 300х210х150 ИЭК
5-16мм2
3.1-0 74 У2 IP54, с монтажной платой 250х300х150 ИЭКНПО «Электронтехника» | Щитки электрические типа ЩЭ-Ф
- НПО «Электронтехника»
- Продукция
- Промышленная автоматика
- Щитки электрические типа ЩЭ-Ф
- Фото
Описание
предназначены для подключения медицинского электрооборудования (ЭО) физиотерапевтических кабинетов или иного ЭО к однофазной сети переменного тока напряжением 220 В частотой 50 Гц и обеспечивают:
- защиту людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановок;
- защиту ЭО при повреждении изоляции проводников и неисправностях ЭО;
- токовую защиту проводов от короткого замыкания и перегрузки в нагрузке.
Климатическое исполнение – УХЛ 4.2.
Степень защиты корпуса – IP30.
Габаритные размеры не боле 300х180х100 мм.
Масса не более 1,7 кг.
Пример записи обозначения в документации и при заказе:
| Наименование параметра, единица измерений | Количество | Наличие | |||
|---|---|---|---|---|---|
| Розеток, шт. | Клеммы заземления, шт. | Клемм N и L | Индикатора сети | ||
| Изолированные от корпуса | Соединённые с корпусом | ||||
Щиток электрический ЩЭ–Ф1 ДРБА. 656511.001 |
2 | 2 | — | да | нет |
| Щиток электрический ЩЭ–Ф2 ДРБА.656511.002 | 2 | — | 2 | нет | нет |
Щиток электрический ЩЭ–Ф3 ДРБА. 656511.003 |
2 | 2 | — | да | да |
| Щиток электрический ЩЭ–Ф4 ДРБА.656511.005 | 2 | — | 2 | нет | да |
Щиток электрический ЩЭ–Ф2–3 ДРБА. 656511.006 |
3 | — | 2 | нет | нет |
| Щиток электрический ЩЭ–Ф4–3 ДРБА.656511.007 | 3 | — | 2 | нет | да |
Щитки имеют исполнение в зависимости от:
- количества розеток с заземляющим контактом;
- наличия заземляющих клемм, соединённых с корпусом;
- наличия дополнительных клемм N и L для подключения дополнительного оборудования.
- Технические характеристики
- Особенности применения
| Наименование параметра | Значение | |
|---|---|---|
| Номинальное напряжение питания переменного тока, В | 220 | |
| Частота питающей сети, Гц | 50 | |
| Максимальный ток по цепи переменного напряжения 220 В 50 Гц, А, не более | 16 | |
| Номинальный отключающий дифференциальный ток, In, мА | 30 | |
| Номинальная отключающая способность, А | 4500 | |
