Расчет отопления в многоквартирном доме, схемы, проект системы
Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.
Отопление в многоквартирном доме
На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания.
То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.
- Что являет собой схема отопительной системы многоэтажного дома?
- Элеваторный узел централизованной отопительной системы
- Принцип построения отопительной системы
Что являет собой схема отопительной системы многоэтажного дома?
На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы.
Схема отопления 9-этажного дома
Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.
В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.
Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.
Тепловой узел многоквартирного дома
Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.
Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.
Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого.
Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.
Элеваторный узел централизованной отопительной системы
Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.
Элеваторный узел централизованной отопительной системы
Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов.
Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.
Принцип построения отопительной системы
Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.
При этом есть два варианта расположения подающего элемента – на чердаке или в подвале.
Трубы обрата всегда прокладываются в подвальном помещении.
Трубы обрата всегда прокладываются в подвальном помещении.В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.
Схема разводки труб отопления в многоэтажке
Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).
Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.
Система отопления многоквартирного дома — схема
Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными.
В зависимости от того, каким образом смонтированы водяные контуры в системе отопления многоквартирного дома, она может быть как однотрубной, так и двухтрубной.
Рассмотрим подробнее, какие существуют системы отопления многоэтажных домов, и каковы их преимущества и недостатки.
Централизованные системы отопления
Прежде всего, стоит упомянуть о местной или автономной системе отопления. Плюс этой системы в том, что она функционирует от котельной, расположенной внутри самого многоквартирного дома, либо рядом с ним. Это позволяет самостоятельно регулировать температуру теплоносителя.
К минусам автономии относится ее высокая цена, из-за которой она крайне редко используется в многоэтажных строениях (в основном, такую систему выбирают владельцы частных домов).
Намного чаще строят ТЭЦ или устраивают одну мощную котельную для отопления целого жилого района. В этом случае, теплоноситель по магистральным трубам поступает из центра в тепловые пункты, а уже оттуда – в квартиры.
Такой принцип подачи называется независимым, поскольку позволяет дополнительно регулировать подачу теплоносителя с помощью циркуляционных насосов.
В зависимой системе отопления жилого многоквартирного дома теплоноситель подается в квартирные радиаторы напрямую с ТЭЦ или котельной. Однако существенной разницы между этими двумя системами нет, так как тепловые пункты выполняют здесь функцию, сравнимую с той, которую выполняют дополнительные циркуляционные насосы в автономной системе отопления, и на температуру самого теплоносителя не влияют.
Также системы отопления многоквартирного дома разделяются на закрытые и открытые (с вариантами схем Вы можете ознакомиться в интернете).
В закрытой системе теплоноситель с ТЭЦ или котельной поступает в пункт распределения, откуда по отдельности подается на горячее водоснабжение и в квартирные радиаторы.
В открытой системе подобное распределение не предусматривается, то есть она не позволяет обеспечивать жильцов дома горячей водой вне отопительного сезона.
Виды подключений
Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.

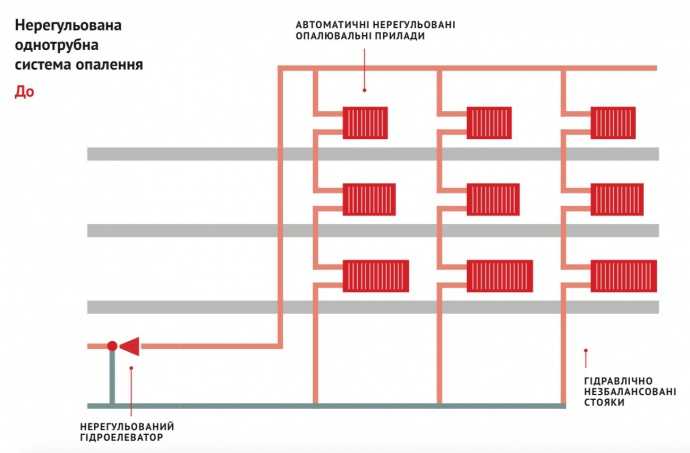

Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.
Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.
По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам.
Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.
Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.
Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.
Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.
Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно.
Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.
Двухтрубная сеть отопления и виды разводки
Обе схемы расположения труб (и вертикальная, и горизонтальная) позволяют использовать два вида разводки – нижнюю и верхнюю. При этом в отопительных системах многоэтажных зданий, где трубы расположены по вертикальной схеме, обычно используется нижняя разводка.
Чем же отличается нижняя разводка от верхней?
При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.
Для отвода лишнего воздуха при использовании нижней разводки требуется устройство верхней воздушной линии. Для равномерного распределения теплоносителя по системе, котел рекомендуется располагать как можно ниже относительно радиаторов отопления.
Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен.
При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.
6 основных типов систем отопления, которые следует учитывать в квартирах 2023
Отопление является основным компонентом качества воздуха в помещении и обязательно для жилых квартир. Комфорт жильцов практически невозможен без этого свойства, и домовладельцы никогда не должны пренебрегать этим. В соответствии с нормативным требованием, перед покупкой или арендой квартиры необходимо запросить это имущество. Несмотря на то, что это дорогое удобство, отсутствие этого в вашей квартире означает отсутствие чего-то важного. Прежде чем остановиться на важности системы отопления, важно знать о ее видах. В этом посте будут раскрыты различные типы систем отопления квартир, на которые следует обратить внимание. Продолжайте читать, чтобы узнать больше!
Типы систем отопления квартир: Эффективное отопление в квартире жизненно важно для арендодателей, и арендаторы должны запрашивать его перед покупкой.
Современные современные квартиры имеют эффективные системы отопления в зависимости от местоположения и размера квартиры. В этом посте мы собрали несколько систем отопления, на которые вы должны обратить внимание перед принятием решения о покупке. Давайте пройдемся по ним без дальнейших церемоний!
Система центрального отопления обычно используется в больших жилых комплексах и домах. Он распределяет теплый воздух по нескольким частям квартиры с помощью воздуховодов здания. С помощью воздуховода, расположенного под полом, одна точка источника тепла подает тепло ко всем частям.
Система центрального отопления может стоить вам дополнительных денег, но надежная инфраструктура обеспечит отличные результаты, независимо от того, насколько холодно! Процедура обычно имеет следующие подсистемы, которые вы должны знать.
i) Печи:
Печь обычно работает за счет нагрева металлического теплообменника.
Система печи будет проталкивать теплый воздух через теплообменник перед подачей его в воздуховод. Благодаря этой системе теплый воздух подается в несколько комнат квартиры.
Печи часто встречаются в больших квартирах, и жильцы хорошо обеспечены этой системой. Это считается основным удобством, и вы не должны упускать его из виду, пока не примете окончательное решение. Хотите переехать в квартиру с современными удобствами? Подумайте об изучении Квартиры на продажу в Jumeirah Village Circle !
ii) Котлы:Котлы включают в себя систему трубопроводов квартиры для распределения тепла по различным частям и комнатам. Тепло распределяется за счет нагнетаемой насосом воды, которая проходит по трубам по всему зданию или квартире.
Радиаторы, обращенные в сторону помещения, используются для подачи тепла в помещения. При наличии эффективной системы трубопроводов в квартире никогда не возникнет проблема с котловой системой отопления.
Система обогрева по периметру работает по тому же механизму, что и предыдущая. Он использует воздуховод, установленный в квартире, но вместо распределения под полом он выбирает воздуховоды на внешней территории, например, на стенах. Он имеет следующие подтипы, которые вы должны понимать.
i) Система внутрипольного отопления:
Внутрипольные конвекторы используют естественную конвекцию для нагрева воздуха и подачи его в различные комнаты и секции квартиры. Вместо радиаторов он втягивает воздух через решетку, нагревает его и отдает обратно в комнаты.
В некоторых квартирах установлена водяная система отопления, а в некоторых — электрическая. Обе системы имеют многочисленные преимущества и являются энергоэффективными. Кроме того, они могут освободить площадь пола и обеспечить тепловой комфорт жильцам.
ii) Напольные обогреватели:
Напольные обогреватели также считаются важным типом обогрева периметра, и вы можете выбрать их для лучшего теплового комфорта.
В отличие от других рассмотренных нами вариантов, напольный обогреватель устанавливается на уровне пола.
Вариант с системой прямого обогрева применяется, когда в здании нет предустановленной системы воздуховодов. Система прямого отопления может обогревать помещения и отдельные помещения, но не идеальна для больших помещений и квартир. Мы можем обсудить два подтипа под этим заголовком, которые приведены ниже.
i) Газовый обогреватель:Газовые обогреватели доступны в различных формах и размерах, и вы можете выбрать тот, который подходит для вашей квартиры. Вы можете найти их в настенных, отдельно стоящих и напольных формах.
Если вы хотите переехать в квартиру с самыми современными удобствами, рассмотрите возможность аренды квартир в Дубае!
Рекомендовано: Руководство по размещению детекторов дыма в спальне
ii) Электрические обогреватели:
Электрические обогреватели портативны и экономичны, их можно купить по более низкой цене, и они потребляют энергию.
-эффективный. Однако они не так надежны, как другие варианты отопления, и вам следует искать безотказную систему, если вы выберете это.
Поиск любимой квартиры — сложная задача, особенно если вы новичок в игре. Вы найдете различные сложности, когда вы идете по дороге. Тем не менее, вы можете упростить процесс, объединив усилия с надежными застройщиками недвижимости . Наличие их на вашей стороне означает, что вы можете без проблем защитить квартиру своей мечты. Рассмотрите возможность найма этих экспертов сегодня для безошибочного процесса поиска квартиры.
Прочтите дополнительные статьи на веб-сайте Explore Insider.
— Реклама —
Что такое коммунальное отопление?
Мы обычно находим коммунальные системы отопления в многоквартирных домах, поскольку они могут быть разумным вариантом для домовладельцев по целому ряду причин.
Часто коммунальные системы отопления работают на природном газе, отапливая все имущество через одну и ту же сеть. Итак, является ли коммунальное отопление хорошей идеей для вашей собственности? Здесь мы более подробно рассмотрим все ключевые аспекты, преимущества и недостатки коммунальных систем отопления, а также типы зданий и объектов, которые лучше всего подходят для этих систем отопления.
Коммунальные системы отопления: что это такое?
Коммунальные системы отопления широко используются в многоквартирных домах, обычно с подключением к сети природного газа для обогрева помещения. Часто арендодатель выбирает систему общего отопления, поскольку это практичный способ обеспечить надежное теплоснабжение всех жильцов многоквартирного дома.
Что такое коммунальное отопление?
Как вы, наверное, уже поняли из названия, коммунальные системы отопления — это системы отопления, которые используются несколькими домами. Так, если в вашем многоквартирном доме установлена система коммунального отопления, ваш дом будет отапливаться от той же системы, которая обеспечивает теплом и ваших соседей по дому.
Коммунальные системы отопления обычно работают от коммунального котла, который подключен к сети природного газа и обеспечивает отопление всей территории. С помощью этих систем легко обеспечить всех, кто живет в здании, упрощенной настройкой отопления, разделив расходы на обслуживание и техническое обслуживание между всеми. Для арендодателя это может быть намного проще, чем обслуживать отдельные котлы и системы отопления в каждой квартире в доме.
Как работают коммунальные системы отопления?
Обычно установка для коммунальной системы отопления находится в подвале здания. Это часто включает в себя один или несколько генераторов тепла, например, котел или тепловой насос. Коммунальные системы отопления часто обеспечивают горячей водой для бытовых нужд всех жителей здания, а также обогревают само здание.
В системах коммунального отопления тепло может распределяться между всеми домами в здании несколькими способами:
Двухтрубная распределительная сеть : это наиболее распространенная схема распределения в коммунальных системах отопления.
Горячая вода от общего котла циркулирует по трубам к отопительным приборам в каждой отдельной квартире в доме. После того, как горячая вода остынет, она возвращается к коммунальному отопительному прибору по той же сети трубопроводов.Однотрубная распределительная сеть : это менее эффективная система общего отопления, которую вы, скорее всего, найдете в старом здании. Однотрубные системы могут означать, что отопление неравномерно по всему зданию.
Индивидуальная централизованная сеть отопления : эти системы предлагают каждому отдельному жилому дому индивидуальную систему распределения тепла.
Горячая вода от общего котла циркулирует по трубам к отопительным приборам в каждой отдельной квартире в доме. После того, как горячая вода остынет, она возвращается к коммунальному отопительному прибору по той же сети трубопроводов.Что происходит, когда отопление достигает каждой квартиры в здании?
После того, как система отопления дома распределяет тепло, вступают в действие отопительные приборы в вашем индивидуальном жилище. Это могут быть радиаторы, системы теплого пола или другие устройства для обогрева дома.
Коммунальные системы отопления: как обогрев всего здания влияет на процесс выставления счетов?
Прежде чем мы углубимся в преимущества и недостатки коммунальных систем отопления, мы сначала проясним распространенное заблуждение об этих типах систем отопления. Когда жители дома узнают, что они будут получать отопление от коммунальной системы, они иногда обеспокоены тем, что в конечном итоге они будут получать счета за отопление, основанное на потреблении тепла их соседями.
Тем не менее, по-прежнему вполне возможно индивидуализировать выставление счетов в рамках коммунальных систем отопления. Это означает, что вы будете получать счета только за отопление, которое вы используете в своем доме, а не за то, что используют все остальные в здании! В настоящее время точные счетчики и полезные правила выставления счетов означают, что вы можете быть уверены, что будете платить только за отопление, которое используете, даже если вы живете в доме с общим отоплением.
Ваш счет будет основан на ваших данных о потреблении тепла, основанных на точных показаниях счетчиков. Эта сумма будет составлять большую часть вашего счета — около 70%, а оставшиеся 30% — это общая плата за коммунальную систему отопления вашего дома. Сюда могут входить техническое обслуживание системы (например, ремонт коммунального котла) и стоимость топлива, используемого для питания коммунальной системы отопления (например, природный газ из сети).
Основные преимущества и недостатки систем коммунального отопления
Системы коммунального отопления имеют несколько практических преимуществ для объекта: бойлер, занимающий место в вашей квартире
Расходы на техническое обслуживание распределяются между всеми в доме, что снижает нагрузку на вас как на индивидуального пользователя точным замером
Арендодатель вашего дома часто управляет всем управлением коммунальным отоплением
Однако у коммунальных систем отопления есть некоторые недостатки:
начало и окончание сезонного отопления устанавливается для всего здания
Пока ваш счет основан на постоянном учете, вы не сможете точно контролировать свою личную энергоэффективность в коммунальной системе отопления
Если в вашем доме используется устаревшая однотрубная отопительная сеть, вы можете обнаружить, что некоторые жилые помещения в собственности отапливаются лучше, чем другие
Если в вашем доме есть общая система отопления, вы можете контролировать отопление в вашей отдельной квартире с головками интеллектуального термостата Netatmo! Просто установите их на радиаторы вашего дома или другие отопительные устройства и управляйте отоплением удаленно со своего смартфона.
