Воздухообмен — залог здорового микроклимата

Качественная система вентиляции в многоквартирном доме должна создавать приятный микроклимат и поддерживать хорошее качество воздуха. Правильно спроектированная и смонтированная установка не вызывает сквозняков, удаляет углекислый газ, водяной пар, запахи и табачный дым из помещения. Очень важна опция регулировки воздушного обмена, которая контролирует подачу и отток по мере необходимости. Это помогает избежать повреждений, вызванных чрезмерной влажностью в квартире. Важной особенностью является снижение шума и сокращение расходов на отопление.

Как сделать приточную вентиляцию в квартире?

Типовая застройка многоквартирных домов выполнялась по советским стандартам, которые предусматривали вытяжные отверстия в ванной и санузле. Кухонная вытяжка монтировалась по желанию владельца квартиры. Задача приточной вентиляции возлагалась на форточки и щели в окнах и дверях. В ряде квартир можно встретить цилиндрический приточный клапан в стене, который затыкали зимой из-за сквозняков и холода. Вопрос эффективного воздухообмена в наших домах и сейчас стоит остро. Как сделать приточную вентиляцию в квартире, чтобы организовать комфортный микроклимат? Есть несколько способов:

1. Ручное или автоматическое проветривание.
   Организовать регулярное проветривание в ручном режиме проблематично. Можно использовать микропроветривание — оставлять окно открытым на 2-3 мм или установить сервопривод на створку окна. Механизм автоматически открывает створку через установленные промежутки времени. Приборы комплектуются набором датчиков и закрывают окно при повышенной влажности или сильном ветре.
2. Оконный или стеновой клапан. Устройства для окон стоят дешевле и проще монтируются. Оптимальны для небольших помещений. Стеновые приточные клапаны требуют сверления стены, оснащаются фильтром грубой очистки и хорошо подходят для просторных комнат.

Перечисленные выше способы увеличивают регулярный приток свежего воздуха в помещение, но имеют ряд недостатков. Работают по принципу естественной вентиляции — на разнице температур. Эффективны зимой, не эффективны летом. Выстужают помещение в холодное время года и увеличивают расходы на отопление. Не фильтруют воздух или выполняют базовую очистку.

Хорошо справляются с перечисленными выше проблемами устройства принудительной вентиляции:

• проветриватели — усовершенствованный стенной клапан с вентилятором. Производительность зависит от мощности электромотора;
• бризеры — моноблочные, компактные устройства с многоступенчатой системой фильтрации, нагревательным элементов, цифровым управлением и датчиками;
• кондиционеры с подачей свежего воздуха работают не только на охлаждение или нагрев. Агрегаты оснащены камерой подмеса уличных воздушных масс, которые после фильтрации поступают в помещение.

Приточная вентиляция для квартиры, совмещенная с кондиционированием — универсальное и эффективное решение.

Классификация и виды приточной вентиляции для квартиры

Системы вентиляции для квартиры различаются по конструкции, принципу действия и способам организации воздухообмена в помещениях. Основные критерии классификации:

• силы, вызывающие поток воздуха: естественная, механическая;
• время работы: постоянная, периодическая;
• способ организации воздухообмена: общая, местная;
• направление воздушного потока: приточная, вытяжная, приточно-вытяжная;
• перепад давления воздуха: вентиляция с избыточным давлением, вентиляция с отрицательным давлением;
• диапазон обработки воздуха: вентиляция с охлаждением, вентиляция с увлажнением;
• скорость транспортировки в приточных каналах: вентиляция с низкой, средней и высокой скоростью воздуха;
• наличие воздуховодов: канальная, бесканальная.

Поговорим подробнее об основных разновидностях.

Естественная вентиляция

Принцип работы основан на разной плотности уличного и комнатного воздуха и силе тяжести, которая перемещает воздушные массы. Эффективность работы зависит от разницы температур внутри и снаружи здания. Чем она больше — тем лучше. Этот тип вентиляции наиболее эффективен зимой и неэффективен летом. В новостройках с герметичными стеклопакетами естественная вентиляция плохо работает даже зимой и не обеспечивает нужного объема воздуха.

Чем отличаются ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe?

Естественная вентиляция работает на основе законов физики. Плотный холодный воздух, поступая в помещение, вытесняет менее плотный комнатный. Приточной называют ту вентсистему, которая отвечает за подачу воздуха в здание. Принцип ее работы может быть как естественным, так и механическим. Сервопривод на створе окна — простейший пример приточной вентиляции, работающей по естественному принципу. Бризер с встроенным вентилятором — приточный механический принцип. Поэтому это некорректное сравнение.

Гибридная вентиляция

Основной недостаток естественной вентиляции — колебания силы тяги в вентиляционных каналах и слишком слабая или избыточная вентиляция помещений. Эту проблему решает гибридная вентиляция — разновидность естественной с механической опорой в виде заглушки на дымоходе. Это решение значительно улучшает воздухообмен помещения в период межсезонья и зимой.

Механическая вентиляция

В данном случае приток воздуха осуществляется вентиляторами. Это позволяет полностью контролировать интенсивность воздухообмена в любых условиях, очищать, регулировать температуру и влажность. Производительность оборудования обычно регулируется в зависимости от внешних факторов. Базовое преимущество этого решения — возможность контролировать скорость вытяжного и приточного воздуха.

С рекуперацией

Механическую приточную установку можно дополнить рекуператором.

Его задача: извлекать тепло из воздуха, удаляемого из помещения, и нагревать свежий. Данная технология позволяет восстановить до половины потерянного тепла и снизить затраты на отопление. Механическая вентиляция очищает воздух, поступающий в дом, от смога и других загрязнителей. Обеспечивает полную независимость от погодных условий. Это означает, что нам не придется открывать окна или устанавливать диффузоры, чтобы обеспечить приток.

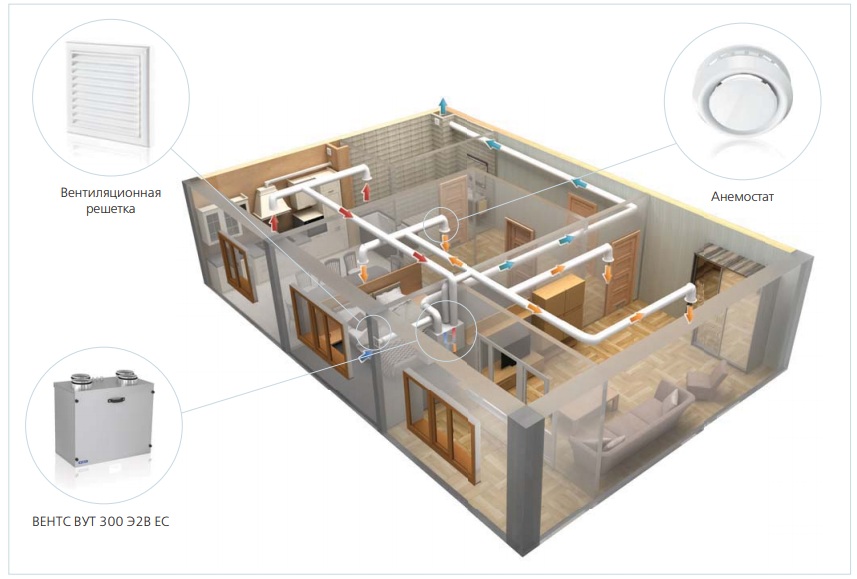

Схема приточной вентиляции в квартире

Холодный воздух поступает в помещение через щели, окна, бесканальные системы притока или воздуховоды с помощью вентиляторов. Менее плотный комнатный поднимается вверх и выводится через вентиляционные решетки, расположенные у потолка на кухне и в санузлах. Удаляемый воздух вызывает приток свежего, который поступает в спальню, гостиную и другие помещения. При монтаже важно обеспечить беспрепятственное движение чистого воздуха к вентиляционным решеткам. Вариант реализации: вентиляционные прорези в дверях.

Виды приточно-вытяжной вентиляции для квартиры

Приточно-вытяжная вентиляция для квартиры — это эффективный способ организовать равномерный и достаточный воздухообмен во всех помещениях.

Чем отличаются естественная и приточная вентиляция в квартире?

Приточная вентиляция работает только на подачу свежего воздуха. Приточно-вытяжная — на подачу и отток. В жилых помещениях вытяжная система может функционировать отдельно.

Пример: вентиляторы в воздуховоде в санузлах и вытяжка на кухне. Приток осуществляется через окна, диффузоры, оконные или стеновые клапаны.

Mexaничecкaя cиcтeмa c peкyпepaциeй тeплa

Альтернативой естественной вентиляции является механическая система с рекуперацией тепла. Помещения оборудуются воздуховодами для подачи свежего воздуха и вентканалами для отвода отработанного. Важнейшим элементом этой системы является рекуператор, который «забирает» тепло вытяжного воздуха и передает приточному.

Это исключает большие теплопотери, свойственные традиционной вентиляции, и восстанавливает до 90% тепла. Установка оснащается системой фильтрации и предварительно очищает воздух от грязи, пыли, аллергенов, токсинов. Механическая вентиляция позволяет точно контролировать интенсивность воздухообмена.

Принудительная система без рекуперации

В принудительной вентиляции без рекуперации выше теплопотери, но решить вопрос подогрева приточного воздуха можно с помощью канальных нагревателей. Дополнительно поступающий воздух очищается. Качество фильтрации зависит от класса фильтра. Состоит из нескольких независимых вентиляторов (на кухне, в ванной и других комнатах), каждый из которых управляется собственным датчиком, измеряющим влажность воздуха.

Вентиляция в стене квартиры: приточный клапан

Приточный клапан в стене — это технически простой, но очень важный элемент системы механической вентиляции. Отвечают за подачу воздуха в помещение, монтируется в стену. Эти устройства часто устанавливают как альтернативу вентиляционным решеткам. Более современные модели имеют механизм регулировки. Выпускаются в пластиковом и металлическом корпусе. Первые стоят дешевле, устойчивы к влаге, не подвержены коррозии, но теряют прочность при воздействии УФ-лучей. Металлические приборы изготавливают из стального оцинкованного листа и покрывают порошковой краской, чтобы предотвратить появление ржавчины. Стоят дороже пластиковых, но служат дольше.

Способы повышения эффективности «приточки»

Эффективный способ подачи воздуха в помещения — это установка диффузоров. Вы можете приобрести новые окна с заводскими диффузорами или выбрать модели для монтажа в стену. Можно установить прибор в уже вставленные окна, но это аннулирует гарантию производителя. Обычно для комнаты достаточно одного устройства, если ее площадь не превышает 20 м² (в этом случае может потребоваться два). Интенсивность воздушного потока можно регулировать вручную или автоматически в зависимости от модели. Многие приборы оснащены датчиками влажности, реагируют на перепады давления и изменение температуры.

Бюджетные варианты восстановления воздухообмена

Повысить эффективность вентиляции можно с помощью простых и недорогих устройств.

Особенности разных видов оконных клапанов

Различают два вида клапанов:

• с ручным регулированием;
• с автоматическим регулированием.

Ручная регулировка заключается в установке специальной заслонки в одно из нескольких возможных положений. Эффективность таких диффузоров во многом зависит от действий пользователя. Автоматическое регулирование более продуктивно. Эти модели реагируют на изменение разницы давления внутри и снаружи помещения и меняют положение заслонки.

Пример: сильные порывы ветра. В этом случае разница давлений растет. Заслонка в диффузоре закрывается, предотвращая чрезмерный приток наружного воздуха.

Стеновая модель: устройство и монтаж

Модели, предназначенные для установки в стене, проигрывают оконным клапанам в популярности, но тоже довольно востребованы. Представляют собой цилиндрический корпус с декоративными панелями и системой фильтрации. Приборы размещают в наружной стене на высоте не менее 2 м от пола или над радиатором отопления. Прохладный воздух, поступающий в комнату через воздухозаборники, согревается теплым, который скапливается под потолком. В стандартной комплектации имеют теплоизоляцию, предотвращающую образование конденсата на клапане, и фильтр грубой очистки. Некоторые производители предлагают диффузоры с электронагревателем для предварительного нагрева воздуха, поступающего в комнату.

Бесканальная принудительная вентиляция

Бесканальная принудительная вентиляция — это бюджетный и эффективный способ организации воздухообмена в небольших помещениях.

Усовершенствованный стенной клапан

Модель расширенной комплектации имеет автоматическое управление, датчики давления, влажности и температуры. Поддерживают постоянное количество приточного воздуха. Оснащаются фильтрами глубокой очистки, которые удаляют взвешенную пыль, смог, пыльцу. Имеют встроенный нагревательный прибор и лаконичную декоративную панель.

Бризер — компактная вентустановка с климат-контролем

Бризеры — это «умные» и функциональные устройства с системой защиты воздуха от пыли, смога, вирусов и аллергенов. Монтируются в стену, имеют многоступенчатую систему очистки, включая HEPA-фильтры. Эффективно справляются с подачей воздуха в помещение от 40 до 80 м². Управляются с лицевой панели и пульта ДУ. Имеют встроенный вентилятор, ионизатор и нагреватель воздуха.

Кондиционеры с подачей свежего воздуха

Кондиционеры с подачей свежего воздуха заменяет или эффективно дополняет приточную вентиляцию для квартиры. Универсальное и многофункциональное оборудование. Стандартный кондиционер работает лишь с воздухом в помещении. Данная сплит-система имеет камеру подмеса свежего воздуха и трубопровод, обеспечивающий подачу.

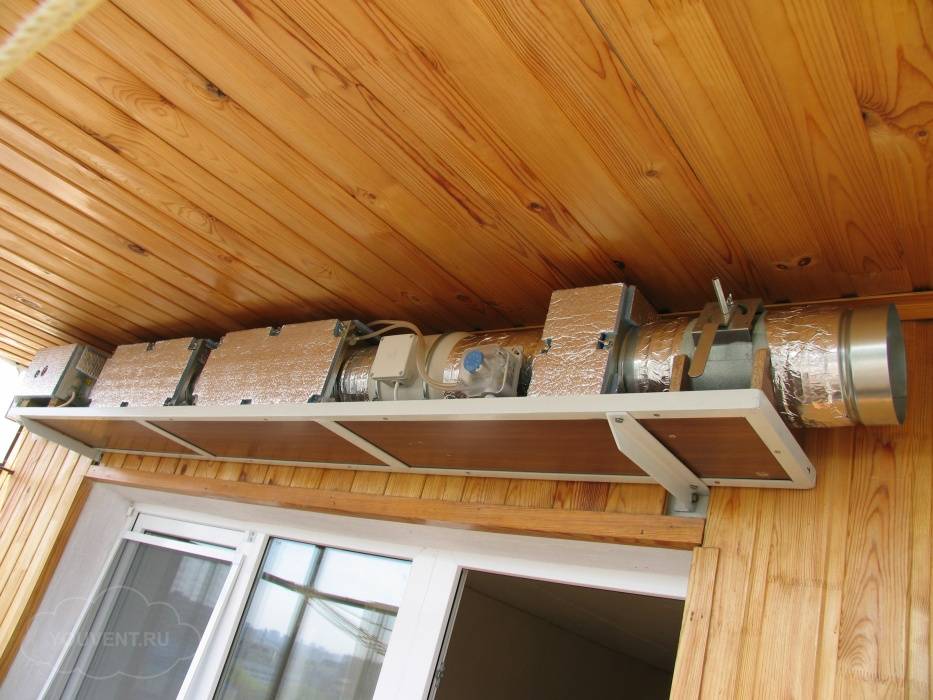

Приточные канальные мульти-системы

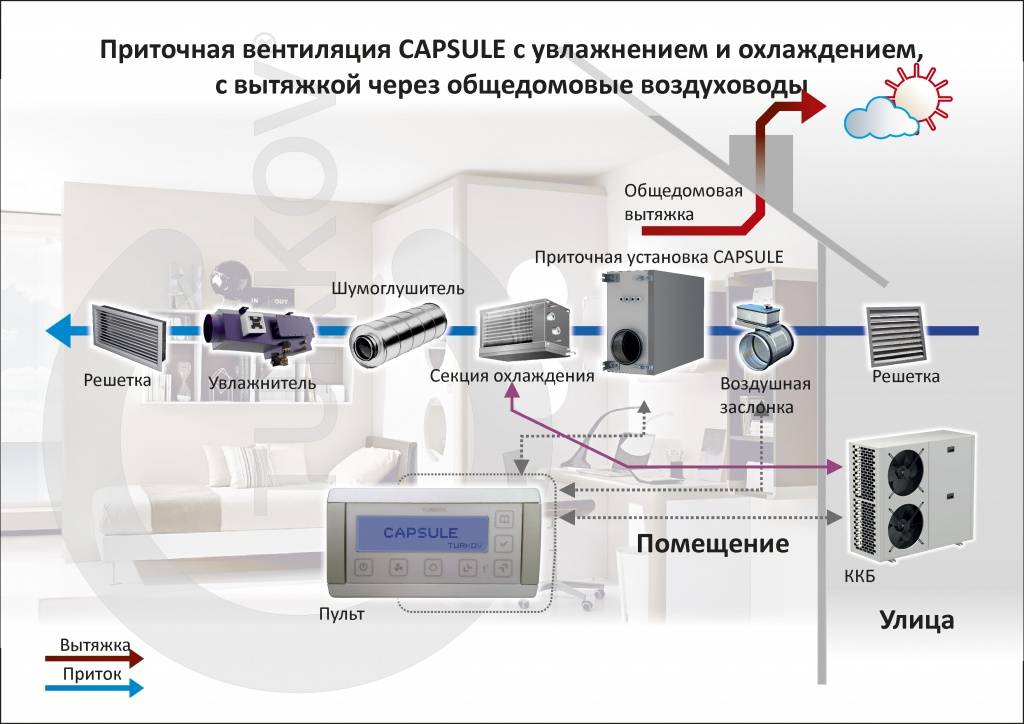

Приточные канальные мульти-системы — это многофункциональные установки, которые позволяют эффективно восстанавливать теплопотери и управлять работой устройства в зависимости от параметров микроклимата в каждом помещении.

Принцип работы комплекса с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией для квартиры — это энергоэффективные установки, требующие значительных инвестиций, но окупающие себя в процессе эксплуатации.

Рекуператор — это устройство, позволяющее снизить тепловые потери при вентиляции помещений. Принцип работы рекуператора: нагревает свежий воздух, поступающий в дом, теплом вытяжного. Передача тепловой энергии происходит в теплообменнике. Приточный и вытяжной потоки не смешиваются.

VAV-система — вентиляция по потребностям

Аббревиатура VAV означает «переменный объем воздуха». Как это реализуется на практике? На приточно-вытяжной сети устанавливаются специальные заслонки. Каждый механизм оснащен приводом, электронной и измерительной системой, которая реагирует на перепад давления на приборе. Датчики контролируют влажность, концентрацию углекислого газа и температуру в каждой комнате. При изменении заданных параметров VAV-система eвеличивает или уменьшает объем воздуха в помещении. Данный принцип позволяет гибко управлять работой оборудования.

Нормативы для вентиляционных систем квартиры

При проектировании системы вентиляции жилых помещений следует учитывать положения СНиП 41-01-2003 и СП 60.13330.2016. Эти стандарты определяют минимальное количество воздуха (в м³), которое должно быть удалено в течение часа. Нормы строительного права содержат требования, которые применяются к каждой установке, независимо от принципа ее работы. Одинаково справедливы для устройств, работающих по естественному и механическому принципам. Минимальные объемы необходимого воздухообмена:

• 70 м³/час — кухня с газовой плитой;
• 50 м³/час — кухня с электрической плитой;
• 50 м³/час — ванная комната;
• 30 м³/ч — отдельный санитарный узел;
• 30 м³/ч — жилые комнаты, отделенных от кухни или ванной более чем двумя дверями или находящихся на другом этаже;
• 15 м³/час — подсобные помещения без окон (кладовая, гардеробная).

Специалисты инженерной компании Qwent рекомендуется устанавливать на кухнях и в ванных комнатах вытяжные вентиляторы, способные удалять до 120 м³ загрязненного воздуха в час. В ночные часы можно снизить интенсивность вентиляции, но не более чем на 40% от требуемой нормы.

Какую приточную вентиляцию выбрать для квартиры

Выбор оборудования системы приточной вентиляции зависит от нескольких факторов:

1. Размер и объем помещения.
2. Сложность планировки.
3. Количество людей, проживающих в квартире.
4. Оборудование, выделяющее тепло (оргтехника, нагревательные приборы).

Если необходимо организовать приток локально, в одной небольшой комнате, можно установить оконный/стенной клапан или купить бризер. Если важен равномерный, регулярный воздухообмен во всех помещениях с контролем объема поступающего воздуха и эффективной очисткой, потребуется приточно-вытяжная установка.

Место и особенности монтажа

Как установить приточную вентиляцию в квартире расскажем подробнее. Диффузоры и приточные решетки следует устанавливать как можно дальше от входной двери. Наиболее эффективно использовать подачу воздуха в верхней зоне помещения. Такое расположение приточных и вытяжных элементов обеспечивает правильную циркуляцию воздуха. Если комнаты отличаются высотой потолков (например, наклонные чердаки) рекомендуется устанавливать приборы для приточной вентиляции в самой высокой точке. В помещениях с высотой потолков более 3 метров устройства должны располагаться в зоне присутствия людей. Неправильное расположение может привести к недостаточному притоку воздуха в вентилируемых помещениях. Монтаж вентиляции — это сложный процесс, поэтому рекомендуем обращаться к профессионалам.

Вывод

Приточная вентиляция для квартиры — важный элемент жилого помещения. Эффективно работающая система воздухообмена в квартире положительно влияет на наше самочувствие, качество отдыха, сопротивляемость заболеваниям. Регулярный приток свежего воздуха удаляет избытки углекислого газа, осушает помещение и делает микроклимат по-настоящему комфортным.

Ответы на часто задаваемые вопросы

Как организовать приточную вентиляцию в квартире?

Хороший способ организовать дополнительный приток свежего воздуха — установить диффузоры. Небольшие вентиляционные устройства монтируются в окне или в стене. Устройства с гидроуправлением реагируют на избыточную влажность и закрывают окно при превышении показателя. Очистка вентиляционных решеток способна улучшить тягу до 60%. В результате воздух беспрепятственно попадает в вентиляционный канал. Также можно использовать гибридную вентиляцию. Заглушки дымохода повышают отрицательное давление в воздуховодах. Устройства используют энергию ветра, стабилизируют тягу в дымоходе и работают как вращающиеся вытяжки. Недостаток: эффективны только тогда, когда дует ветер. Проверить приточную вентиляцию в квартире можно, например, вызвав специалиста с профессиональным оборудованием. Проблема неэффективной естественной вентиляции устраняется с помощью вытяжных вентиляторов с электроприводом. Их монтируют на входе в вентиляционный канал вместо вентиляционной решетки или в самом воздуховоде. На эффективность работы вентилятора большое влияние оказывают длина и гладкость воздуховода, от которых зависит сопротивление воздушному потоку. В помещениях без воздуховодов вентиляторы монтируются в стене или в окне. Конструкция клапана предотвращает попадание насекомых в комнату и сквозняки.

Как работает приточная вентиляция в квартире?

Свежий воздух поступает в помещение через систему воздуховодов, открытые окна, негерметичные соединения. Если система вентиляции в квартире работает по гравитационному принципу, движение воздушных масс происходит из-за разницы температур и силы тяжести. В установках с механическим побуждением скорость движения потока задает вентилятор с электроприводом.

Зачем нужна приточная вентиляция в квартире?

Регулируемый приток свежего воздуха обязателен для всех жилых помещений. Это требование закреплено в СНиП и своде строительных правил. Нерегулярные проветривания не способны обеспечить качественную циркуляцию воздушных масс. Результат: головные боли, плохое самочувствие, риск простудных заболеваний, ослабленный иммунитет, неспособность к концентрации, низкая продуктивность.

Какие задачи решает приточка?

Приточная вентиляция обеспечивает регулярный приток свежего воздуха в помещение. Современные установки оснащены многоступенчатой системой фильтрации. Предусмотрена возможность установки канальных охладителей или нагревателей. Механическая вентиляция с рекуперацией отвечает за циркуляцию и нагрев свежего воздуха теплом отработанного. Процесс рециркуляции происходит в теплообменнике. Система оптимальна для холодного климата с разницей температур в 15°C между улицей и помещением.
