Скамейка из металла своими руками: чертежи, фото, видео

Садовая лавочка – пожалуй, самая распространенная мебель на дачном участке. Это естественно, ведь сад предполагает отдых и наслаждение природой. А любоваться окружающей растительностью лучше всего, сидя на удобной скамье.

Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал:

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

  1. Длина скамейки определяется из расчета 0,6 м на одного человека.
  2. Ширина – минимум 30 см.
  3. Высота спинки – от 30 см.
  4. Угол между сиденьем и спинкой – от 105° до 120°.
  5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Варианты расположения деревянных деталей

Есть два способа размещения брусков – вдоль и поперек. С продольным работы гораздо меньше, но вот поперечное позволяет сделать более удобную, домашнюю лавочку.

Расположение досок поперек – 1, вдоль – 2

Учитывая, что каркас в обоих случаях одинаковый, дополнительные работы требуются только на просверливание отверстий и изготовление деревянных элементов.

В случае повреждения поменять поперечно расположенные ламели гораздо легче, и обходится такой ремонт дешевле.

Защитное покрытие лавочки

Дерево и металл обрабатывают отдельно. Для каркаса лучше использовать грунтовку. В идеальном варианте – свинцовый сурик, который защитит металлический остов от коррозии на десятилетия. Особенно если учесть, что на даче такая садовая мебель по полгода находится под снегом.

Дерево можно просто покрасить. Но если предварительно проолифить, дать пару суток на просушку, затем в два слоя нанести лак, то такое покрытие гарантированно защитит древесину от воздействий окружающей среды.

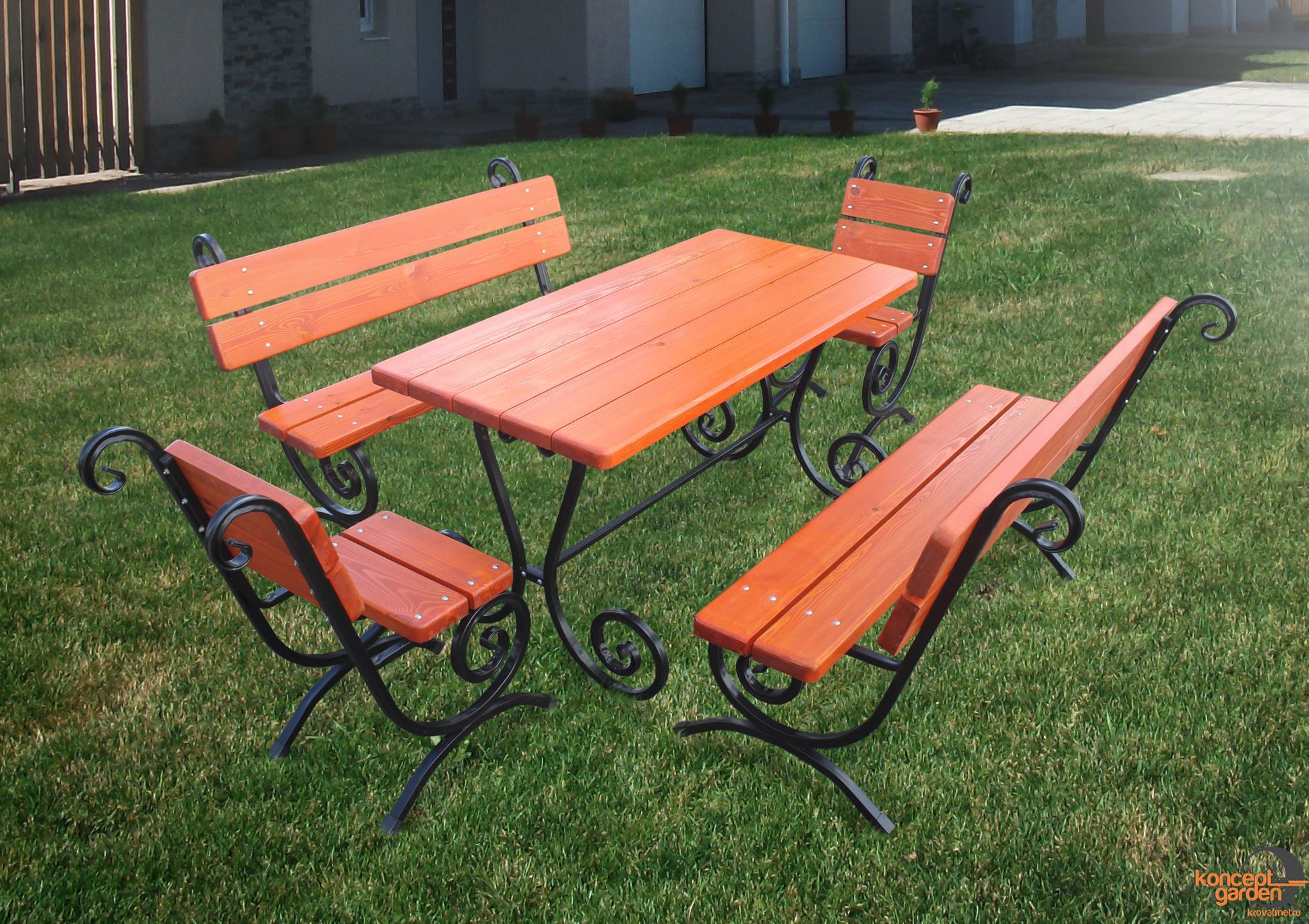

Две скамейки со столом на каркасе из металлопроката

В любом случае важна сочетаемость цветов и дизайнерская задумка. Например, если каркас покрыть «Кузбасслаком», то деревянные части лучше пролачить, это подчеркнет натуральную фактуру материала.

Чтобы сделать защиту брусков эффективной, обработку проводят до фиксации к остову.

Сырье для каркаса

В зависимости от типа металлической основы выделяют такие разновидности садовых лавочек:

  • кованые;
  • из профтрубы;
  • из уголков;
  • из подручного металла.

Материалы для изготовления: профиль 25х25 – 6 метров, брус 60х20 и 80х40 по 5 метров.

Кованые скамейки

Относятся к категории элитной мебели, которая добавляет солидности садовому участку и повышает статус владельца. Кованые предметы относятся к двум группам:

  1. машинная (холодная) ковка;
  2. художественная (ручная).

В первом случае готовое изделие сваривается из элементов, подвергнутых машинной обработке (литье, штамповка, прокат). Чтобы создать садовую лавку из таких комплектующих, требуется чертеж, на котором размечены все детали и места их расположения. Фиксация элементов производится сваркой. Затем швы зачищаются, шлифуются, а готовое изделие грунтуется. Обойдется такая скамейка для дачи раз в 5 дешевле, чем изготовленная методом художественной ковки.

А вот лавочку ручной ковки без наличия специальных навыков сделать не получится. Боковины можно купить отдельно и на них уже зафиксировать сиденье. С одной стороны, это удачное решение, ведь можно самостоятельно отрегулировать длину лавки, но с другой – стоит такое удовольствие дорого. Чтобы сделать один элемент, у кузнеца уходит целый день. Это отражается на цене. Кованная уличная скамейка – очень дорогая вещь.

Но спешим заметить, если скрупулезно, ни на йоту не отступая от чертежа, собрать скамейку из элементов машинной ковки, затем тщательно обработать и покрасить сварные швы, то 99 % людей не отличит такую садовую лавку от более дорогой, выкованной вручную.

Скамейка из профилированной трубы

Это самый удобный в работе материал. Для изготовления каркаса лавочки используют профильную трубу квадратного или прямоугольного сечения.

Ее преимущество в высокой устойчивости к физическому воздействию, удобстве сборки и низкой цене.

Трубы с толщиной стенки 2-3 мм достаточно, чтобы выдерживать вес до 300 кг. Надо только грамотно составить чертеж и подобрать элементы из дерева соответствующей толщины.

Детали из профтрубы можно самостоятельно согнуть. Перед изгибом трубу плотно заполняют мелким песком. А готовые элементы конструкции фиксируют или сваркой, или болтами.

Фото: процесс сборки и сварки каркаса из профилированной трубы

Особые требования предъявляют к крепежу, который соединяет деревянные элементы. У них должны быть округлые шляпки, чтобы предупредить порчу одежды.

Скамейки из уголка

Работать с этим материалом так же удобно, как и с профтрубой, болтовая фиксация осуществляется просто. Вот только гнуть уголок труднее. Чертеж для изготовления элементарной лавочки можно набросать от руки, главное – соблюсти симметрию и выдержать размеры.

На даче такая мебель смотрится органично, особенно если покрасить ее в едином стиле с окружающими предметами.

Лавочка из металлолома

Это самое креативное направление в изготовлении мебели для дачи. Тут не может быть точных чертежей.  Только общие дизайнерские замыслы ограничивают фантазию хозяина.

Фото: декоративная скамейка из листового металла

Использовать можно любой металл, который подвернется под руку. Главное – четко представлять, что вы хотите видеть на даче – практичную скамейку или футуристическое чудо, притягивающее взгляды гостей и прохожих.

чертежи, размеры со спинкой, как сварить каркас из металлопрофиля, изготовление простых лавок, фото

Простейшая скамейка из металла своими руками делается буквально за один день, это не так сложно, как может показаться на первый взгляд. Гораздо сложнее выбрать подходящий проект, чтобы конструкция была надежной, но не создавала впечатление громоздкой самоделки или унылой парковой лавки. В целом в изготовлении металлической скамейки своими руками нужно будет проявить навыки художника и слесаря одновременно.

Скамейка из металла с литой спинкой и боковинами

Варианты конструкций скамеек из металла

Прежде чем приобретать материал и инструменты, необходимо выбрать устройство будущей садовой мебели. Точнее, нужно будет выбрать схему несущей конструкции, сделать металлический каркас для лавочки с широким сидением или попытаться собрать более совершенный вариант в виде парковой скамейки.

Обе схемы доступны в изготовлении, нужно лишь правильно выбрать материал и способ сборки каркаса своими руками железной лавки или скамьи:

  • Простая мебель на мощном стальном каркасе без спинки, такие лавки без боковин и поддержки спины часто используют в домашнем или дачном хозяйстве в качестве универсальной подставки, поэтому строят за редким исключением из мощного квадратного профиля, сечением не менее 30х30 мм;
  • Традиционная скамейка со спинкой может быть изготовлена из стальной ленты, профиля или даже кованой арматуры. Если делать железную лавку своими руками, то нужно будет правильно оценить свои возможности и навыки, так как, помимо сварки, придется освоить гибочный станок, поковку и раскройку арматуры.

Первые получаются простыми по дизайну, поэтому особых проблем не возникает.

Лавочка из  металлической полосы и круглой трубы

Во втором случае имеет смысл делать металлические скамейки своими руками, фото, если необходимо красивое оформление и выразительный стиль дворовой мебели.

Скамейки из кованой полосы и арматуры

Какие инструменты и материалы потребуются

Для изготовления дачной мебели из металла потребуется профиль, лента или труба из металла, поперечным размером не менее 25 мм. Общая длина заготовки определяется габаритами лавки. Кроме того, нужно будет запастись материалом для отделки сидения и спинки, обычно для этого используется рейка из мягких пород древесины. Отделку крепят на основе из металла с помощью обычных болтов или винтов с гайкой.

В список инструментов входят:

  • Сварочный инвертор с электродами для сваривания тонкого металла;
  • Болгарка с отрезным и зачистным дисками;
  • Струбцины;
  • Электродрель;
  • Строительная рулетка.

Кроме того, нужно будет запастись наждачной бумагой, химическим средством для удаления ржавчины и хорошей алкидной эмалью черного или медно-коричневого цвета.

Чертежи и размеры садовой лавочки из металла для дачи

Разумеется, объем работы и сложность операций для разных типов мебели существенно отличаются. Если есть опыт изготовления декоративных изгородей из металла, решеток на окна или любых других аналогичных изделий, то можно делать своими руками уличные скамейки из металла даже без чертежей, имея лишь эскиз каркаса.

Простая лавка на все случаи жизни

Простейший вариант приведен на схеме ниже. Такая лавка из железа собирается своими руками за пару часов, а с учетом отделочных операций, например, подбора схемы и способа обшивки сидения, на все может уйти целый рабочий день.

Важно! Количество П-образных опор подбирается в зависимости от длины скамейки.

Для лавки с продольным габаритом до двух метров можно использовать две стойки. Для мебели длиной 2-3,5 м рекомендуется для самодельной скамейки из металла делать чертежи и точно рассчитывать места и точки сварки дополнительной третьей опоры.

Размеры и чертежи лавочки со спинкой из металла

Все существующие модели лавки со спинкой в значительно степени похожи друг на друга, отличаются лишь детали схемы сборки и оформления спинки и стоек. Если рассчитывать только на свои силы, то проще всего сделать самому скамейки из металла в двух вариантах исполнения:

  • Согнуть боковые стойки лавочки в виде нескольких арок из водопроводной или квадратной трубы, стальной ленты или арматуры;
  • Сварить боковины из отрезков квадратного профиля.

Остальные детали из металла можно додумать самому или позаимствовать из наиболее интересных проектов. Чертежи на скамейку с металлическим основанием приведены ниже.

Арки без труда можно выгнуть на самодельном станке

Лавки с арочными боковинами несколько сложнее в изготовлении, так как заготовки из металла приходится гнуть на станке или даже использовать декоративные вставки из кованой арматуры. В результате сил и металла уходит больше, но зато удается придать скамейке более изящный вид и стиль классической садовой мебели.

Если нет желания возиться с декоративной отделкой, то вполне реально сделать лавку своими руками из металлического профиля со стойками в виде перевернутой цифры «4».

Как сделать простую садовую скамейку из металла своими руками

Если это первый опыт работ с металлом и сваркой, то специалисты советуют выбирать схему с минимальным количеством сварных швов. Это не только упростит обработку металла, но и сделает скамейку более долговечной.

Важно! При отсутствии даже минимального опыта обращения со сварочным аппаратом прочность швов у новичков получается на уровне 20-25% от необходимого значения.

В принципе этого достаточно для сварки простейших деталей, но лучше все же сократить их количество и согнуть каркас скамейки из металлической шины.

Простейшая лавка из металлической шины

Для изготовления потребуется металлическая шина или лента толщиной 6 мм и шириной 30-40 мм, длинной 2,1-2,2 м. Кроме того, нужно будет запастись деревянными брусками сечением 75х50 мм с округлыми торцами.

Первоначально разрезаем ленту на две части по 105 см длиной и с помощью струбцин и брусков сгибаем боковины будущей скамейки. Место стыка нужно будет заварить сваркой и зачистить болгаркой.

Металл перед обработкой нужно отжечь

Следующим этапом привариваем на вертикальную часть поперечины металлические пластины, с помощью которых будет крепиться спинка и деревянное основание сиденья.

Облицовку крепим с помощью обычных винтов со скругленными головками.

В итоге получается легкая и одновременно прочная скамейка из металла, которую можно переносить своими руками, как обычный стул.

Лавка на каркасе из металла

Это классический вариант деревенской лавки, которая давно приглянулась большинству дачников и огородников. В первую очередь разрезаем заготовку профиля 25х25 на четыре равные части.

Выкладываем заготовки из металла и выравниваем с помощью магнитного уголка идеальный П-профиль. Остается сварить детали между собой. Чтобы боковина получилась более устойчивой, дополнительно привариваем поперечину в нижней части опоры.

Cтойка в сборе

Следующим этапом привариваем горизонтальные части каркаса.

Магнитный угольник сильно облегчает работу с металлом

Остается лишь вварить в каркас дополнительную нижнюю поперечину из металла, она придаст всей конструкции прочность и устойчивость.

Верхнюю часть скамейки обшиваем деревянными досками, после чего поверхность древесины нужно отшлифовать и вскрыть лаком или краской.

Как сделать и сварить лавочку со спинкой из металлопрофиля своими руками

Процесс изготовления классической скамейки со спинкой ничуть не сложнее предыдущих вариантов. Прежде всего потребуется раскроить профиль из металла на несколько основных деталей. Одна заготовка вырезается длиной 85 см, это будет задняя опора и спинка. Еще две детали длиной 60 и 45 см, это будет горизонтальная опора под сидение и передняя ножка лавочки.

Свариваем их в виде импровизированной буквы Ч, отрезаем часть горизонтальной заготовки, и можно собирать каркас скамейки. Для этого потребуется вварить горизонтальную поперечину и тем самым соединить две боковины в одну конструкцию.

После зачистки поверхности металла от ржавчины наждачной шкуркой и окрашивания на каркасе сверлим отверстия под крепления деревянных реек для сиденья и спинки скамейки.

Древесину нужно будет обязательно обработать защитным лаком, иначе после первого же дождя конструкцию может деформировать и вывернуть пропеллером.

Варианты оформления

Зачастую дачники стараются не просто сварить скамейку из металла, а сделать ее особенно удобной и симпатичной. Например, поверхность сиденья и спинки часто профилируют или выгибают дугой, чтобы сидеть и опираться было намного комфортнее, чем на обычной плоской поверхности.

Если скамейка планируется к установке на площадке с твердым покрытием, то боковые стойки нередко дополняют декоративными элементами из кованого профиля или арматуры.

Часто владельцы садовых лавок отказываются от использования древесины и полностью изготавливают скамейки из металла, получается оригинально и достаточно стильно.

В этом случае для сидения и спинки скамейки можно использовать металлическую сетку от старых кроватей и кресел. Необычное решение на практике оказывается достаточно комфортным и удобным.

Заключение

Оригинальная и стильная скамейка из металла, своими руками, спроектированная, сваренная и установленная на видном месте, всегда повышает самооценку хозяев, заставляет гордиться сделанной работой. Кроме того, металлическая лавочка, как бы она ни выглядела, еще один хороший способ улучшить ландшафт и оформление придомовой территории.



Самостоятельное изготовление лавочки из профильной трубы

Ваш приусадебный участок, как и любая зелёная зона, требует не только ухода, но и оснащения его разными устройствами. Детская площадка с каруселями, бассейн, качели, фонтаны, вольеры для собак и прочее нужны, но не обязательны. Первоочередная же необходимость — скамейки, расставленные вдоль дорожек, в зоне отдыха, под деревьями. Их можно легко сделать своими руками — даже не только из дерева, но и из металла.

Трубы из металлопрофиля в качестве материала для лавочки — преимущества и недостатки

Металлопрофильная труба — это продукция трубного проката с различным некруглым сечением, которая предназначена не для прокладки трубных коммуникаций, а для строительства каркасных конструкций. Обычно она делается из углеродистой или низколегированной стали, но может быть и из нержавеющей стали, и из алюминия.

Её сечение может быть овальным, прямоугольным, квадратным. Вес её при малом сечении на 40% меньше веса аналогичного сплошного прута, а при большом сечении сделать такую же сплошную балку невозможно.

Образцы профильных металлических труб разного профиля, толщины стенок и размеров сечения

В отличие от круглой трубы и прута она гораздо устойчивей к нагрузкам и изгибанию из-за рёбер жёсткости при квадратном или прямоугольном сечении, или — при овальной форме — к изгибанию в одном из направлений. Поэтому эти трубы — любимый материал, который используется в строительстве для каркасов. В зависимости от размера сечения это — каркасы малых зданий, ларьков и палаток, гаражные навесы, опоры для качелей, беседки, заборы полностью или опоры для них, ворота полностью или каркасы ворот. И, конечно — скамейки и лавки, чисто металлические или в сочетании с деревом.

Каркас гаража из профильной трубы

Она легко подвергается обработке даже в домашних условиях, даже если у вас нет специального устройства под названием «трубогиб» и сварочного аппарата.

Виды скамей из других материалов

  1. Скамейку из чугуна своими руками сделать невозможно. Она невероятно тяжела и хрупка при ударах и дорого стоит.

    Скамья из чугуна литая

  2. Скамейка из бетона (по крайней мере — с бетонными опорами под деревянное сиденье). Её можно сделать своими руками, но это хлопотно (нужна опалубка и грязные работы с раствором). Она займёт своё место раз и навсегда, её невозможно будет перенести. Скамейка из камня, хотя визуально и красивее скамейки из бетона, имеет те же недостатки.

    Скамья с бетонными опорами и деревянным сиденьем

  3. Деревянную скамейку сделать своими руками гораздо легче, чем металлическую. Но в наших условиях её нужно убирать на холодное и мокрое время в помещение, а если она вкопана — придётся заменять опоры раз в два-три года, так как дерево под открытым небом подвержено грибкам, гниению, плесени, и специальная пропитка может лишь ненадолго отсрочить необходимость замены деревянных частей.

    Деревянная дачная скамья

Преимущества металлопрофильной скамьи

Скамейка лишена недостатков и сложностей в изготовлении и эксплуатации скамеек из других возможных материалов.

При соответствующей обработке (грунтовке, покраске) металла скамейка из профильной трубы безгранично долговечна.

Она относительно лёгкая, её вполне можно переносить с места на место.

Недостатки

  • Определённая трудоёмкость изготовления.
  • Необходимость обладать некоторыми навыками в работе по металлу, в идеальном случае — навыками сварки.
  • Необходимость наличия сварочного аппарата и «трубогиба».
  • Тяжесть конструкции, хоть и не самая большая.
  • Подверженность ржавчине, а в силу этого — необходимость постоянного контроля и ухода (в случае изготовления скамейки из обычной низкоуглеродистой стали).

Лавки и скамейки, выполненных из металлопрофиля (фотогалерея)

Подготовка к постройке

Изготовить сложную скамью с большим количеством украшений достаточно трудно. Собственно, мы и не ставили себе такой задачи.

Выбор модели

Мы выбрали для работы простую скамью с сиденьем и спинкой из узких досок, единственная изюминка которой — гнутые подлокотники. Впрочем, если у вас нет навыков работы с «трубогибом» или нет самого устройства, или вы не умеете гнуть металл с помощью сварочного аппарата — можно легко от них отказаться, это не повлияет на функциональность вашей скамьи.

Рисунок нашей будущей скамейки

Выбор материала

Выбираем профиль трубы. Лучше всего для наших целей подойдёт овальный профиль.

Профиль трубы с условными размерами

Выбираем нужное сечение трубы. Поскольку чрезмерная нагрузка не предусмотрена, можно выбрать трубу с прямоугольным сечением и небольшой толщиной стенки в 1,5 мм. Сечение подойдёт 40х20 мм — это как раз ровно то, чтобы обеспечить прочность и не утяжелять конструкцию.

ГОСТы на профильные трубы, облегчающие нам выбор

На спинку и сиденье прекрасно может быть использована сосна. Она дешева, хорошо строгается без задиров, упруга и не даёт заноз и щепок, за счёт некоторой смолистости меньше подвержена грибку и гниению, поэтому долговечна. Широкая доска долго высыхает после дождя, на узкой неудобно сидеть, она требует много работы дрелью и саморезов, или болтов с гайками, для крепления каждой планки. В качестве компромисса выбираем доску 25х100 мм.

Доска сосновая необработанная

Чертежи и размеры

Рисуем чертёж. Можно порыться в интернете и найти готовый. Мы так и сделали, взяв чертёж с сайта «Промышленные металлоконструкции».

Чертеж скамейки со спецификацией и размерами

Требуемые инструменты

  1. Сварочный аппарат
  2. «Трубогиб» или «улитка» из автомобильного диска для изгибания труб
  3. Болгарка с заточными и отрезными кругами для металла (или пила-ножовка для металла)
  4. Электропила (или ножовка для дерева)
  5. Дрель со свёрлами по металлу и насадками для шлифовки металла и дерева (или напильник и набор наждачной бумаги)
  6. Гидроуровень
  7. Рулетка
  8. Угольник
  9. Рубанок, фуганок
  10. Набор отвёрток и ключей
  11. Молоток
  12. Плоскогубцы
Инструменты (фотогалерея)

Необходимые материалы

НаименованиеСпецификацияКоличество
Профильная труба обычная из низколегированной стали40х20х1,5х6000 ммОколо 14 килограмм плюс 2 килограмма запаса
Лист металлический для «пятаков» под ножкиТолщина 4 ммНебольшой лоскут, достаточный, чтоб вырезать 4 «пятака» 70х70 мм
Доски для спинки и сиденья25х100х3000 мм4 доски (при условии, что доски без дефектов; если доска дефектная, то нужен запас на выбраковку))
Электроды для сварочного аппарата3 мм1 пачка
Антикоррозийная грунтовка для металлаСогласно расходу на 1 м2, указанному на упаковке
Антикоррозийная краска для металлаСогласно расходу на 1 м2, указанному на упаковке
Пропитка против гниения для дереваСогласно расходу на 1 м2, указанному на упаковке
Грунтовка для дереваСогласно расходу на 1 м2, указанному на упаковке
Атмосферостойкий цветной или прозрачный лак, или атмосферостойкая краска, или морилка для дереваСогласно расходу на 1 м2, указанному на упаковке
Клей водостойкий1 тюбик
Болты с шайбами и гайками (желательно — полукруглая головка). Или саморезыМ6х35Не менее 30 штук
Пластиковые заглушки для торцов профиляЕсли планируется домашняя эксплуатация скамьи — 6 штук, если уличная — 4 штуки
Пластиковые заглушки мебельныеНе менее 30 штук
ПесокМелкодисперсный10 килограмм

Пошаговая инструкция: скамейка из профильной трубы своими руками (чертежи, фото)

Начинаем нашу работу с подготовки всех деталей.

Раскрой трубы, досок и листа на необходимые куски

Раскраиваем каждую шестиметровую трубу и металлический лист на куски необходимой длины (и при необходимости — ширины) для деталей в соответствии с чертежом. Распиливаем доски.

Детализация раскроя труб и листа
Номер детали на чертежеМатериалТребуемое количествоДлина единицыВес единицыВес общий
1Труба профильная2 штуки905 мм1,2 кг2,4 кг
2Труба профильная2 штуки875 мм1,17 кг2,34 кг
3Труба профильная2 штуки400 мм0,53 кг1,06 кг
4Труба профильная2 штуки425 мм0,6 кг1,2 кг
5Лист металлический4 штуки4х50х70 мм0,15 кг0,6 кг
6Труба профильная2 штуки1380 мм1,9 кг3,8 кг
7Труба профильная1 штука385 мм0,55 кг0,55 кг
Всего8355 мм14,05 кг
Детализация раскроя досок
Номер детали на чертежеНаименованиеСпецификацияКоличество
8Доски для сидения25х100х1420 мм4 штуки
9Доски для спинки25х100х1500 мм3 штуки

Согласно чертежу, детали № 3, 5, 6 и 7 не требуют дальнейших действий и обработки. Они готовы к сборке скамьи. А вот детали №1, 2 и 4 нуждаются в изгибании по разным лекалам-плазам. Плазы рисуются на кусках фанеры для того, чтобы парные детали получились абсолютно симметричными. На глаз это сделать невозможно.

Важно: Может потребоваться нагрев трубы при изгибании для облегчения процесса. Это можно сделать сварочным аппаратом или, при его отсутствии, паяльной лампой.

Отрезки труб перед изгибанием необходимо наполнить песком (или наливаются водой с заглушками по концам, но этот способ менее удобен), и постараться сделать это плотно — чтобы избежать заломов, делающих деталь негодной к сборке.

Песок засыпают внутрь трубы

Гнуть можно с помощью разных устройств, вплоть до обычного упора. Заводской станок для изгибания труб дорог, он крайне редко наличествует в хозяйстве.

Заводской электрический станок для изгибания труб

Чаще можно встретить устройство под названием «трубогиб», где изгибание происходит за счёт вашей мышечной силы.

Простейший трубогиб

Изготовление металлического каркаса скамьи

  1. Для начала рисуем уже точный чертёж конструкции. По нему и будем ориентироваться.
  2. Заготовки №1 — это задние ножки и одновременно каркас спинки скамейки. Согласно чертежу, их нужно изогнуть под углом в 100, отмерив от нижнего края по 400 миллиметров. Можно сразу же просверлить необходимые отверстия 7-миллиметровым сверлом по металлу для крепления досок спинки, начинаем сверлить, отступя 10 миллиметров от угла детали, и 30 миллиметров от её конца.

    Изгибаем заднюю спинку согласно чертежу, сверлим отверстия

  3. Заготовки №2, предназначенные для подлокотников вкупе с передними ножками, изогнуть будет сложней, нужна правильная полукруглая форма. Радиус изгибания — 210 миллиметров. Концы должны оказаться под углом 900 друг к другу.

    Изгибаем подлокотник по лекалу

  4. Далее сверлим отверстия 7-миллиметровым сверлом по металлу в поперечинах для фиксации досок на сиденье, отступя 10 миллиметров от угла детали, и 30 миллиметров от её конца.

    Сверлим отверстия в поперечинах под сиденье

  5. Верхние (закруглённые) концы заготовок №2 стачиваем под скос примерно на 5 миллиметров для идеального примыкания к деталям спинки.
  6. Чтобы скамья не проваливалась в землю, привариваем к низу ножек заранее заготовленные квадраты-«пятаки» из металлического листа. Если она будет стоять на твёрдой дорожке или на веранде, то ставим обычные пластиковые заглушки, которые продаются в любом строительном магазине согласно размерам сечения трубы.

    Чертеж бокового блока со всеми размерами

  7. Начинаем уже непосредственную сборку. Свариваем все заготовки согласно чертежу. Начинаем с боковых блоков. Здесь при сварке заготовок №1 и №2 очень важно проследить, чтобы в каждом случае получилась плоская конструкция.
  8. Затем на расстоянии 100 миллиметров от низа ножек подвариваем перемычки — это заготовки №3 — для придания жёсткости каждому блоку.
  9. На расстоянии уже в 400 миллиметров привариваем заготовки-перемычки №4, они же — основание сиденья.

    Боковой блок в готовом виде

  10. Когда боковые блоки готовы, соединяем их вместе продольными поперечинами №7. Привариваем их с торцов труб №4, следя, чтобы боковые блоки оказались в совершенно параллельных плоскостях.
  11. Ставим ещё одну перемычку между двумя длинными перемычками в центре для придания жёсткости и прочности.
  12. После завершения первичной сварки проверяем конструкцию на соответствие всех длин, плоскостей и углов чертежу, если есть огрехи — исправляем их (разрезаем и перевариваем или подбиваем углы киянкой или молотком). Затем тщательно провариваем все узлы набело.
  13. Потом зачищаем все швы напильником, грунтуем. Даём высохнуть.
  14. Покрываем краской желаемого цвета. Даём высохнуть.

    Готовый металлический каркас

Изготовление сиденья

  1. Мы уже разрезали доски на детали нужного размера.

    Деревянные детали скамьи; обратите внимание на фаску

  2. Теперь надо их обстругать рубанком и снять с верхних кромок фаску фуганком.

    Пример снятия фаски

  3. Если доска с сучками, производим реставрацию сучков. Если этого не сделать, сучки впоследствии вывалятся и образуются дырки. Высверливаем сучок так называемым сверлом Форстнера и вставляем туда пробку на клей.

    Реставрация сучков с помощью вставления пробки

  4. Затем надо обработать дрелью со шлифовальными насадками или наждачной бумагой до предельной гладкости.
  5. Сверлим в досках отверстия 7-миллиметровым сверлом по дереву.
  6. Можно совершить полную сборку. Дерево крепится к металлу саморезами или мебельными болтами. Второе — гораздо надёжнее.

    Уже готово сиденье, приступаем к спинке

  7. Чтобы снизу не торчали гайки, проделываем несложную операцию: со стороны гайки отверстия рассверливаем 15-миллиметровым сверлом по металлу. Таким образом, дерево будет крепиться к металлу лишь за одну стенку, а гайка окажется внутри трубы и снаружи не будет заметна. Можно после качественной затяжки гаек (хорошо бы завернуть их на краску) заглушить эти отверстия пластмассовыми или резиновыми мебельными заглушками подходящего диаметра, посадив их на водостойкий клей.
  8. Обрабатываем дерево защитной антисептической пропиткой. Даём высохнуть.
  9. Грунтуем для лучшей защиты. Даём высохнуть.
  10. Покрываем атмосферостойким цветным или прозрачным лаком, или атмосферостойкой краской. Худшим решением будет морилка. Даём высохнуть.

    Пример яркой окраски садовой скамьи

  11. Наша скамейка готова.

Изготовление немного другой, но похожей скамейки (видео)

Сделанная вами скамейка будет служить долгие годы верой и правдой, в любых условиях. А ваши дети и даже внуки будут вами гордиться.

Оцените статью: Поделитесь с друзьями! Ни много, ни мало: как рассчитать количество материала для строительства забора Бассейн внутри бани своими руками

 Просмотров: 4 105  Рубрика: Строительство и ремонт

Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
  • Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

  • Труба длиной 1,55 м на перекладину между опорами.
  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

  • Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
  • Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
  • Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Лавочка своими руками - 50 фото и советов по постройке от профессионалов

Предметы садовой мебели необходимы, чтобы обустроить на дачном участке место для отдыха на свое усмотрение. Фото лавочки в саду смотрятся привлекательно. Такую мебель любой мастер сможет сделать сам.

Для начала потребуется определиться с выбором материала для будущего изделия и подобрать подходящее дизайнерское решение.

Содержимое обзора:

Материалы для работы

Садовая лавочка может быть изготовлена из различных материалов. У каждого из них имеются свои преимущества.

Скамейка из пластика

У такого предмета мебели множество плюсов. Пластиковые изделия доступны по цене, им не требуется особенный уход, их легко разбирать и собирать. Сегодня пластик представлен в богатой цветовой гамме.

Однако имеются и недостатки. Пластиковый предмет смотрится дешевле, чем деревянное изделие. Под воздействием прямых солнечных лучей он быстро выгорает, а его поверхность может деформироваться.

Древесина для садовой мебели

Чтобы сделать оригинальные лавочки для дачи, мастера часто используют дерево. Древесину легко обрабатывать, материал выглядит благородно, а монтаж не занимает много времени.

Главные требования – это отсутствие дефектов и хорошая сушка.

Каменные изделия

Натуральность материала – его неоспоримое достоинство, он привлекает своей естественной красотой. В готовых изделиях он выглядит роскошно и стильно.



Предметы из натурального камня легко смастерить своими руками. Однако материал обладает не только достоинствами, но и недостатками:

  • На холодном камне вредно сидеть для здоровья.
  • Установка скамейки производится исключительно стационарно.

Что насчет металла?

Металлические скамейки — это отличное украшение для зоны отдыха. Способ холодной ковки, как и метод горячей ковки, позволяет создавать красивые конструкции.

Кроме того, металл прекрасно комбинируется со стеклом или древесиной.

Какой должна быть идеальная лавочка?

Среди всех требований можно выделить основные:

  • Комфорт. Необходимо, чтобы скамейка отличалась эргономичностью. Лавочка со спинкой – это удачный вариант.
  • Изделие должно справляться с серьезными нагрузками. Мастеру нужно выбирать исключительно качественные материалы и фурнитуру.

Конструкционные особенности скамейки

Дачнику, желающему облагородить ландшафт вокруг дома, должен знать, как сделать лавочку своими руками. Нужно сначала определить габариты.

Размеры – 1,5 мХ0,4 м, высота– 0,45 м (сиденье) и 900 м (спинка). Спинку делают под углом 18 или 20 градусов. Важно правильно выполнить чертежи лавочки, тогда работа не будет спориться.

Мастеру понадобится приготовить следующее:

  • Грунтовку, лак;
  • Специальную наждачку для древесины;
  • Шуруповерт;
  • Электрорубанок;
  • Электролобзик;
  • Саморезы 40Х40;
  • Заготовки на передние и задние ножки, а также для держателей спинки;
  • Деревянные доски с габаритами 1500Х150 и толщиной от 35 мм до 40 мм.

Изготовление конструкции из дерева своими руками

Хорошо, когда на рынке удается найти доски с нужными габаритами.

Когда подходящего варианта на строительном рынке не оказалось, мастеру придется вооружиться лобзиком, чтобы самому раскроить материал. Ускорить процесс поможет торцовочная пила.

Обратите внимание!

Готовые заготовки необходимо обработать. Поверхность досок для спинки с сиденьем требуется отшлифовать. Торцы обрабатывают с помощью электрорубанка, оптимальный вариант – сделать их с закругленной формой.

Следующий этап – придать требуемый угол наклона, в данном случае речь касается задних ножек лавки. Эти элементы служат в качестве каркаса. На заготовленные детали наносится разметка.

Отмеряем высоту – 0,4 м. Необходимо сделать срез, равный 20 градусам, чтобы сформировать угол наклона. Между ножками скамейки спереди и сзади расстояние должно составлять 0,28 м. Брус с размером 0,5 м соединяет ножки. Лучше, когда обвязка выполняется не только сверху, но и снизу.

Боковины соединяют, как только завершается сборка основных деталей. Доски крепят саморезами к обвязочным брускам, которые находятся сверху. Между заготовками оставляют зазоры для отвода влаги.

При монтаже спинки доску, которая идет первой, прикрепляют на расстоянии 0,2 м от сиденья, а вторую — 0,38 м.

Обратите внимание!

Можно приступать к финишному покрытию изделия. Для этого применяют пропитку с лаком для наружных работ. Такие средства помогут обеспечить надежную защиту от любых вредных действий извне.

Как создать металлическую конструкцию?

Комфортное место для зоны отдыха мастер сможет создать с помощью техники холодной ковки. Лучше начинать с моделей, имеющих угловые формы, их изготавливать легче.

Детальная инструкция

Определяемся с габаритами (длина – 1,5 м, высота – 0,8 или 0,9 м, ширина – 0,4 или 0,5 м).

Делаем заготовки для каркаса из раскроенной трубы. Потребуется подготовить 2 отрезка с размерами 0,4 м и еще 2 фрагмента по 1,5 м. Эти детали соединяем в прямоугольник и свариваем их. Чтобы конструкция получилась более прочной, привариваем 2 ребра жесткости.

Чтобы сделать заготовки для ножек, металлическую трубу раскраиваем на 4 части, длина каждой должна составлять 0,4 м. Заготовки прикрепляются к углам лавки. Для усиления ножек дополнительно устанавливают ребра жесткости.

Обратите внимание!

Для изготовления спинки понадобятся 2 заготовки. Длина одной должна быть 1,5 м, а другой –0, 44 мм. Свариваем заготовки для спинки вместе и привариваем к сиденью. Нельзя забывать об угле наклона. Чтобы отдых был комфортным, он должен быть не менее 15 или 20 градусов.

Спинку также можно укрепить с помощью ребер жесткости.

На последнем этапе производится зачистка швов. Поверхность рамы покрывают грунтовкой.

Если планируется изготовить изделие с фигурными элементами, то выполнение такой задачи потребует больше времени.

Фото лавочки своими руками

Скамейки для дачи - подробное описание с фото примерами и пошаговой инструкцией

Известно каждому, что садовые скамейки для дачи – считаются малыми элементами архитектуры садового участка или ландшафта.

Сегодня, с активизацией загородного строительства, имеет немаловажное значение форма уличных скамеек и их уникальный дизайн.

Место для размещения лавки

Размещение лавок в первую очередь подразумевает создание в этом месте удобного и комфортного места для полноценного отдыха.

Скамейка в первую очередь должна быть очень удобной, и даже своим видом и формой располагать к релаксации.

Удачнее всего использовать для создания места для отдыха тихий, укромный уголок в тенистом саду. Если по площади большой сад, то все чаще можно видеть, как скамейки размещают в основном в торцах аккуратных дорожек, так и вдоль их. Также скамейка «по старинке» может быть размещена у входа в дом.

Виды лавок – мобильная, стационарная?

Мобильная лавка идеальный вариант, если использование ее будет не постоянным, а лишь на выходные, праздники. Лавка может быть выполнена с таких материалов, как пластик, дерево, металл. Мобильные лавки имеют специальный складной механизм, посредством которого лавка становится компактной в размерах и удобной в хранении.

Скамейки складного типа удобные для ускоренного создания места для пикника. Конструкция лавок надежная, прочна. В ее основе каркас из стали, что покрыт порошковым типом краски, а также сложной формы спинки и сидения из дерева.

Основное и, по сути, единственное преимущество складывающейся скамейки — это их чрезвычайная мобильность. Такая скамья не несет никакой эстетической нагрузки, но она удобная в эксплуатации, и данный факт отрицать нельзя.

Стационарная скамейка намного более надёжная, долговечная и как правило практичная. Лучший вариант для создания стационарной лавки — скамейки для дачи изготовленные из металла, обработанного камня или натурального дерева.

Материалы

Материал из которого изготавливают скамейки может быть самым различным.

Пластик – традиционно материал очень доступный и, как правило, дешевый, но вот изделия из него не уютные, не красивые, не интересные. Прекрасно дополнят сад – скамьи, выполненные при помощи художественной ковки. Скамейки для дачи, фото которых можно увидеть в интернете, могут стать настоящим украшением сада.

Скамейки для дачи из дерева

Особой популярностью в загородных проектах пользуются прочные скамейки, что выполнены из дерева – они в первую очередь очень удобные, и при этом в меру красивые.

Дерево – натуральный материал, теплый. Лавочка, созданная руками мастера из древесины, прекрасно впишется в любой ландшафт. Более того, деревянные скамейки для дачи своими руками, даже не идеально обработанные и изготовленные, станут особенным украшением любого сада.

Изготовляют деревянные лавки в основном из твердых и устойчивых к сложным атмосферным условиям пород древесины: дуба, вишни, орешника и лиственницы.

Касательно дизайна скамеек из древесины, то оригинально будут выглядеть лавки, выполненные с бревен, в так называемом деревенском стиле. Далее готовое изделие вскрывается лаком, краской, для защиты от вредителей.

Скамейки для дачи из металла

Скамья из металла долговечная, практичная. Особого ухода за такой скамьей не требуется, но порой она выглядит неуютно. Предпочтение отдается узорчатым и легким конструкциям.

Чтобы сидеть на такой скамье было тепло, мягко, комфортно, используют подушки, матрасы, что симпатичными веревками крепятся к сидению лавки.

Скамейка из пластика

Пластиковая скамья дешевая, яркая и легкая, мобильная. Так как она выгорает на солнце, имеет не особо эстетичный вид, используется чаще всего как временный вариант.

Садовая арка со скамейкой

Арка со скамейкой – украшение любой дачи. Такая арка выполняется с металла, что покрывается порошковой краской. Покрытие устойчиво к коррозии, к осадкам. Спинка лавки и ее боковушки имеют красивый и запоминающийся узор.

Чтобы сделать для дачи себе такую арку, нужно нарисовать чертеж скамейки дачи и далее заказать исполнение композиции по этому чертежу. Украсить композицию можно кашпо с цветами.

Фото красиво оформленных скамеек для дачи

Cадовые cкамейки из профильной трубы и из дерева своими руками

Все, кто живет в частном секторе или имеет дачный участок, рано или поздно захотят обзавестись садовой мебелью. А скамейка в ней – главный атрибут. Прежде, чем приступать к ее покупке или изготовлению своими руками, рассмотрите фото удачных самоделок. Может, идеи из них натолкнут вас на некоторые размышления, а то и действия, и сэкономят ваше время и деньги.

В сущности, скамейку сделать можно и из самых необычных, и с использованием традиционных для подобных изделий материалов, выпускаемых нашей промышленностью. Все зависит от ваших возможностей и фантазии.

Скамейки из дерева: чертежи

При их изготовлении решающую роль будет играть именно ваша фантазия, потому что дерево – самый доступный и легкообрабатываемый материал, в зависимости от выбора дизайнерского решения, легко вписывающийся в любой ландшафт и любые стили оформления участка.

Но все же, несмотря на кажущуюся простоту изготовления садовой скамейки, стоит учитывать физиологические аспекты: рост, вес человека, соотношения длины суставов, чтобы ваша лавочка была не только красивой, но и эргономичной.

Рассмотрим несколько чертежей деревянных скамеек, из которых можно будет взять усредненные показатели размеров и для собственной конструкции. Как пример, возьмем 2 изображения почти одинаковой конструкции: фото и чертеж.

Основные различия состоят: в плавных обводах подлокотников и изгибе сидения на чертеже, отличающиеся от образца на фотографии, и способах соединения торцевых карт с продольными элементами лавки. Но это мелочи, а главное, почему мы выбрали для детального анализа именно эту конструкцию – ее размеры. На скамейке с такими размерами будет удобно сидеть людям, имеющим рост от полутора до двух метров, а сечения всех деревянных элементов конструкции, гарантированно выдержат вес пары-тройки людей более чем внушительной, комплекции. Даже, если вы примените для изготовления такой скамьи мягкие сорта древесины.

Дублировать словами то, что вы видите на эскизе не имеет смысла, а вот посоветовать можем следующее: выберите из имеющейся у вас обычной мебели самую для вас удобную в плане посадки и замерьте:

  • высоту сиденья;
  • глубину посадки;
  • высоту и наклон спинки;
  • уровень расположения подлокотников;
  • длину подлокотников.

Если вас все устраивает, то просто скорректируйте выбранный эскиз под свои идеальные параметры и приступайте к изготовлению. А чтобы было что корректировать, мы подобрали вам еще несколько чертежей садовых скамеек, не сложных в изготовлении своими руками.

А если вам по душе суперкреативные решения, и общий стиль дизайна дома и участка позволяют их воплощать в идеях садовой мебели, то это видео для вас.

Нам остается сделать несколько замечаний относительно применяемых материалов.

Для изготовления садовой мебели лучше использовать древесину лиственных пород, не выделяющую смолы. Лучшей древесиной для садовой мебели считается красное дерево (махагони) и тик, которые большинству людей просто не по карману, поэтому мы советуем присмотреться к кедру или буку. Дуб и ясень, из-за своей твердости может дать большие трещины в уличных условиях эксплуатации, березу может сильно покоробить, но если эти изъяны не страшны, то можно смело браться за дело.

Из хвойных пород мы бы выбрали лиственницу, способную прослужить дольше остальных. Но, ни в коем случае нельзя сбрасывать со счетов и обычную сосну – лучше северную. Просто, если всю древесину, кроме тика, можно только обработать антисептиками против гниения и антипиренами для сопротивлению горючести, то хвойную древесину нужно тщательно высушивать, желательно удалять из нее черные сучки, вклеивая на их место вставки из такого же дерева, и покрывать минимум двумя слоями лака или качественной краски для наружных работ.

Скамейки из профильной трубы своими руками

Традиционным материалом для изготовления садовых скамеек по-прежнему остается вездесущая профильная труба, позволяющая, благодаря своему сечению, способному выдерживать довольно большие нагрузки, минимизировать толщины элементов каркаса.

Людям, имеющим в хозяйстве сварочный аппарат, и обладающим некоторыми навыками работы с ним, проще всего будет самостоятельно изготовить садовую скамейку именно из профильной трубы. А вот человек творческий обязательно подойдет к решению этого вопроса со своими идеями, превращающими абсолютно не эксклюзивный материал, если не в шедевр садового зодчества, то в предмет, доставляющий и эстетическое удовлетворение не только его создателю.

Самые простые конструкции в чертежах не нуждаются, а основные размерные параметры лавок из профильной трубы ничем не отличаются от описанных в предыдущем разделе. Единственное, что нужно учитывать при изготовлении деревянных сидений и спинок к таким скамейкам, так это толщину самих деревянных элементов.

Интересны на наш взгляд и такие их конструкции с использованием профильной трубы:

И, конечно же, нельзя сбрасывать со счетов раскладные варианты лавочек, которые на зиму можно убирать в помещение.

А вот сам конструктив, позволяющий стальным элементам складываться, может быть и проще, к примеру: на дверных петлях с упорами или на болтовых соединениях с самоконтрящимися гайками прочее.

Видеоролик просто и доходчиво описывает весь процесс создания незамысловатой садовой скамьи из профильной трубы.

Важно помнить, что, несмотря на то, что металл – очень долговечный по срокам эксплуатации материал – он подвержен коррозии и время его службы в значительной мере зависит от вас. Сварные стыки – слабое место не только этой конструкции, поэтому их необходимо тщательно обрабатывать:

  • удалять шлак и окалину;
  • зачищать наплывы;
  • непроваров и впадин при сварке желательно избегать, а, в крайнем случае, зашпаклевывать их;
  • не экономить на краске – предпочтительно использовать полимерные составы.

К этому остается добавить, что снизу на стойки каркаса из профильной трубы обязательно нужно приваривать пятаки-площадки, чтобы скамья не проваливалась в землю или не портила покрытие, на котором будет стоять. В первом случае, еще и набившаяся внутрь труб земля будет способствовать быстрой коррозии металла. Также все остальные торцы труб следует закрывать специальными пластиковыми заглушками или заваривать. К тому же, это будет предохранять от травмирования людей.

Простые и необычные скамейки

Хотим предложить вам несколько вариантов чрезвычайно простых в исполнении, но от этого не менее функциональных садовых лавочек, изготовленных из материалов, находящихся буквально под рукой.

В этом случае, очищенные от сучков ивовые прутья средней толщины, вставлены в конструкцию из стальной полосы. Но никто не помешает вам изготовить ее из дерева, из той же профильной трубы или сплести из такой же, но более толстой лозы, как это сделано в следующем, предлагаемом вашему вниманию варианте.

А, представленная на фотографии ниже конструкция, на наш взгляд, является верхом минимализма и креативности в подходах создания садовой мебели вообще, особенно, если вы при строительстве своего дома использовали бетонные блоки с пустотами.

12 таких блоков, уложенных на цементно-песчаный раствор, и 4 бруска подходящего сечения – вот и все, что нужно для изготовления такой лавки. Останется только ошкурить или прострогать древесину и закрепить ее в блоках любым удобным способом. Если не хотите рассматривать сложные решения, то достаточно будет снизу набить по паре тонких ограничительных реечек вдоль опор из блоков.

А вообще, эта тема практически неисчерпаема для инженерной фантазии, и если у вас есть интересные идеи, мы будем рады познакомить с ними наших читателей.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Скамейка из металла своими руками: чертежи, фото, видео

Садовая лавочка - пожалуй, самая распространенная мебель на дачном участке. Это естественно, ведь сад предполагает отдых и наслаждение природой. А любоваться окружающей растительностью лучше всего, сидя на удобной скамье.

Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта предусматривается спинка.

Тематический материал:

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.)) к категории антивандальных.

Установить такую ​​мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые необходимо учитывать:

  1. Длина скамейки определяется из расчета 0,6 м на одного человека.
  2. Ширина - минимум 30 см.
  3. Высота спинки - от 30 см.
  4. Угол между сиденьем и спинкой - от 105 ° до 120 °.
  5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см - колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья.Если между ними приближается к прямому, то придется, как угол проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Варианты расположения деревянных деталей

Есть два способа размещения брусков - поперек и поперек. С продольным работы намного меньше, но вот поперечное позволяет сделать более удобную, домашнюю лавочку.

Расположение досок поперек - 1, вдоль - 2

Наличие каркас в обоих случаях одинаковый, дополнительные работы требуются только на просверливание отверстий и изготовление деревянных элементов.

В случае повреждения поменять поперечно расположенные ламели намного легче, и обходится такой ремонт дешевле.

Защитное покрытие лавочки

Дерево и металл обрабатывают отдельно. Для каркаса лучше использовать грунтовку. В идеальном варианте - свинцовый сурик, который защитит металлический остов от коррозии на десятилетия. Особенно если учесть, что на даче такая садовая мебель по полгода находится под снегом.

Дерево можно просто покрасить.Но если промышленно проолифить, дать пару на просушку, затем в два слоя нанести лак, то такое покрытие гарантированно защитит древесину от воздействий окружающей среды.

Две скамейки со столом на каркасе из металлопроката

В любом случае важна сочетаемость цветов и дизайнерская задумка. Например, если каркас покрыть «Кузбасслаком», то деревянные части лучше пролачить, это подчеркнет натуральную фактуру материала.

Чтобы сделать защиту брусков эффективной, методами проводят до фиксации к остову.

Сырье для каркаса

В зависимости от типа металлической основы выделяют такие разновидности садовых лавочек:

  • кованые;
  • из профтрубы;
  • из уголков;
  • из подручного металла.

Материалы для изготовления: профиль 25х25 - 6 метров, брус 60х20 и 80х40 по 5 метров.

Кованые скамейки

Относятся к категории элитной мебели, которая солидности садовому участку и повышает статус владельца.Кованые предметы к двум группам:

  1. машинная (холодная) ковка;
  2. художественная (ручная).

В первом случае готовое изделие сваривается из элементов, подвергнутых машинной обработке (литье, штамповка, прокат). Чтобы создать садовую лавку из таких комплектующих, требуется чертеж, на котором размечены все детали и места их расположения. Фиксация элементов производится сваркой. Затем швы зачищаются, шлифуются, а готовое изделие грунтуется.Обойдется такая скамейка для дачи раз в 5 дешевле, чем изготовленная методом художественной ковки.

А вот лавочку ручной ковки без наличия специальных навыков сделать не получится. Боковины можно купить отдельно и на них уже зафиксировать сиденье. С одной стороны, это удачное решение, ведь можно отрегулировать длину лавки, но с другой - стоит такое удовольствие дорого. Чтобы сделать один элемент, у кузнеца уходит целый день. Это отражается на цене. Кованная уличная скамейка - очень дорогая вещь.

Но спешим заметить, если скрупулезно, ни на йоту не отступая от чертежа, собрать скамейку из элементов машинной ковки, затем тщательно обработать и покрасить сварные швы, то 99% людей не отличит садовую лавку от более дорогой, выкованной вручную.

Скамейка из профилированной трубы

Это самый удобный в работе материал. Для изготовления каркаса лавочки используют профильную трубу квадратного или прямоугольного сечения.

Ее преимущество в высокой устойчивости к физическому воздействию, удобству сборки и низкой цене.

Трубы с толщиной стенки 2-3 мм достаточно, чтобы выдерживать вес до 300 кг. Надо только грамотно составить чертеж и подобрать элементы из формы толщины.

Детали из профтрубы можно самостоятельно согнуть. Перед изгибом трубу плотно заполняют мелким песком. А готовые элементы конструкции фиксируют или сваркой, или болтами.

Фото: процесс сборки и сварки каркаса из профилированной трубы

Особые требования предъявляют к крепежу, который соединяет деревянные элементы.У них должны быть округлые шляпки, чтобы исправить порчу одежды.

Скамейки из угла

Работать с этим материалом так же удобно, как и с профтрубой, болтовая фиксация осуществляется просто. Вот только гнуть уголок труднее. Чертеж для изготовления элементарной лавочки можно набросать от руки, главное - соблюсти симметрию и выдержать размеры.

На даче такая мебель смотрится органично, особенно если покрасить ее в едином стиле с окружающими предметами.

Лавочка из металлолома

Это самое креативное направление в изготовлении мебели для дачи. Тут не может быть точных чертежей. Только общие дизайнерские замыслы ограничивают фантазию хозяина.

Фото: декоративная скамейка из листового металла

Использовать можно любой металл, который подвергнется под руку. Главное - представить, что вы хотите видеть на даче - практичную скамейку или футуристическое чудо, притягивающее взгляды гостей и прохожих.

Самостоятельное изготовление лавочки из профильных труб

Ваш приусадебный участок, как и любая другая зона, требует не только ухода, но и оснащения его разными устройствами. Детская площадка с каруселями, бассейн, качели, фонтаны, вольеры для собак и прочее нужны, но не обязательны. Первоочередная же необходимость - скамейки, расставленные вдоль дорожек, в зоне отдыха, под деревьями. Их можно легко сделать своими руками - даже не только из дерева, но и из металла.

Трубы из металлопрофиля в качестве материала для лавочки - преимущества и недостатки

Металлопрофильная труба - продукция трубного проката с некруглым сечением, которая предназначена не для прокладки трубных коммуникаций, а для строительства каркасных конструкций. Обычно она делается из нержавеющей стали или низколегированной стали, но может быть и из нержавеющей стали, и из алюминия.

Её сечение может быть овальным, прямоугольным, квадратным. На 40% меньше веса такого же сплошного прута.

. одном из вариантов. Поэтому эти трубы - любимый материал, который используется в строительстве для каркасов. В зависимости от размера сечения это - каркасы малых зданий, ларьков и палаток, гаражные навесы, опоры для качелей, беседки, заборы или полностью опоры для них, ворота полностью или каркасы ворот. И, конечно - скамейки и лавки, чисто металлические или в сочетании с деревом.

Каркас гаража из профильной трубы

Она легко подвергается обработке даже в домашних условиях, даже если у вас нет специального устройства под названием «трубогиб» и сварочного аппарата.

Виды скамей из других материалов

  1. Скамейку из чугуна своими руками сделать невозможно. Она невероятно тяжела и хрупка при ударах и дорого стоит.

    Скамья из чугуна литая

  2. Скамейка из бетона (по крайней мере - с бетонными опорами под деревянное сиденье).Её можно сделать своими руками, но это хлопотно (нужна опалубка и грязные работы с раствором). Она займёт своё место раз и навсегда, её невозможно будет перенести. Скамейка из камня, хотя визуально и красивее скамейки из бетона, имеет те же недостатки.

    Скамья с бетонными опорами и деревянным сиденьем

  3. Деревянную скамейку сделать своими руками намного легче, чем металлическую. В наших условиях её нужно убирать в холодное и мокрое время в помещении, а если она вкопана - придётся заменять опоры раз в два-три года, так как дерево под открытым небом подвержено грибкам, гниению, плесени, и специальная пропитка может лишь ненадолго отсекать необходимость деревянных замены частей.

    Деревянная дачная скамья

Преимущества металлопрофильной скамьи

Скамейка лишена недостатков и сложностей в изготовлении и эксплуатации скамеек из других материалов.

При обработке (грунтовке, покраске) ​​металла скамейка из профильной трубы безгранично долговечна.

Она относительно лёгкая, её вполне можно переносить с места на место.

Недостатки

  • Определённая трудоёмкость изготовления.
  • Необходимость обладать некоторыми навыками в работе по металлу, в идеальном случае - навыком сварки.
  • Необходимость наличия сварочного аппарата и «трубогиба».
  • Тяжесть конструкции, хоть и не самая большая.
  • Подверженность ржавчине, а в силу этого - необходимость постоянного контроля и ухода (в случае изготовления скамейки из обычной низкоуглеродистой стали).

Лавки и скамейки, выполненных из металлопрофиля (фотогалерея)

Подготовка к постройке

Изготовить сложную скамью с большим украшением достаточно трудно. Собственно, мы и не ставили себе такие задачи.

Выбор модели

Мы выбрали работу простую скамью с сиденьем и спинкой из узких досок, единственная изюминка которой - гнутые подлокотники. Впрочем, если у вас нет навыков работы с «трубогибом» или нет самого устройства, или вы не умеете отказываться от металла с помощью сварочного аппарата - можно легко от них отказаться, это не повлияет на функциональность вашей скамьи.

Рисунок нашей будущей скамейки

Выбор материала

Выбираем профиль трубы.Лучше всего для наших целей подойдёт овальный профиль.

Профиль трубы с условными размерами

Выбираем нужное сечение трубы. Можно выбрать трубу с прямоугольным сечением и толщиной стенки в 1,5 мм. Сечение подойдёт 40х20 мм - это как раз ровно то, чтобы прочность и не утяжелять конструкцию.

ГОСТы на профильные трубы, облегчающие нам выбор

На спинку и сиденье прекрасно может быть использована сосна.Она дешева, хорошо строгается без задиров, упруга и не даёт заноз и щепок, за счётой некоторой смолистости меньше подвержена грибку и гниению, поэтому долговечна. Широкая доска долго высыхает после дождя, на узкой неудобно сидеть, она требует много работы дрелью и саморезов, или болтов с гайками, для крепления каждой планки. В качестве компромисса выбираем доску 25х100 мм.

Доска сосновая необработанная

Чертежи и размеры

Рисуем чертёж. Можно порыться в интернете и найти готовый.Мы так и сделали, взяв чертёж с сайта «Промышленные металлоконструкции».

Чертеж скамейки со спецификацией и размерами

Требуемые инструменты

  1. Сварочный аппарат
  2. «Трубогиб» или «улитка» из автомобильного диска для изгибания трубок
  3. Болгарка с заточными и отрезными кругами для металла (или пила-ножовка для металла)
  4. Электропила (или ножовка для дерева)
  5. Дрель со свёрлами по металлу и насадками для шлифовки металла и дерева (или напильник и набор наждачной бумаги)
  6. Гидроуровень
  7. Рулетка
  8. Угик
  9. Рубанок, фуганок
  10. Набор отвёрток и ключей
  11. Молоток
  12. Плоскогубцы
Инструменты (фотогалерея)

Профильные материалы

инки и сиденья 9027 м1 2 , указанному в упаковке
Наименование Спецификация обычная 9027 5х6000 мм Около 14 килограмм плюс 2 килограмма запаса
Лист металлический для «пятаков» под ножки Толщина 4 мм Небольшой лоскут, достаточный, чтобы вырезать 4 «пятака» 70х70 мм
енья 25х100х3000 мм 4 доски (при условии, что доски без дефектов; если доска дефектная, то нужен запас на выбраковку))
Электроды для сварочного аппарата 3 мм 1 пачка
Антикоррозийная грунтовка для металла Согласно расходу на 1 м 9032, Согласно расходу на 1 м 9032 упаковке
Антикоррозийная краска для металла Согласно расходу на 1 м 2 , указанному на упаковке
Пропитка против гниения для дерева Согласно расходу на 1 м 2
Грунтовка для дерева Согласно расходу на 1 м 2 , указанному на упаковке
Атмосферостойкий цветной или прозрачный лак, или атмосферостойкая краска, или морилка для дерева
Клей водо стойкий 1 тюбик
Болты с шайбами ​​и гайками (желательно - полукруглая головка). Или саморезы М6х35 Не менее 30 штук
Пластиковые заглушки для торцов профиля Если планируется домашняя эксплуатация скамьи - 6 штук, если уличная - 4 штуки
Пластиковые 9027 заглушки 9027 9027 9027 9027 Пластиковые заглушки 9027 менее 30 штук
Песок Мелкодисперсный 10 килограмм

Пошаговая инструкция: скамейка из профильной трубы своими руками (чертежи, фото)

Начинаем нашу работу с всех деталей подготовки.

Раскрой трубы, досок и металлические куски

Раскраиваем каждую шестиметровую трубу и металлический лист на длину длины (и при необходимости - ширины) для деталей в соответствии с чертежом. Распиливаем доски.

Детализация раскроя труб и листа
9027 1 0,15 кг
Номер детали на чертеже Материал Требуемое количество Длина единицы Вес 9027 9027 9027 общий 9027 1 Труба профильная 2 штуки 905 мм 1,2 кг 2,4 кг
2 Труба профильная 2 штуки 875 мм 1,1 кг 2,34 кг
3 Труба профильная 2 штуки 400 мм 0,53 кг 1,06 кг
4 Труба профильная 2 мм 0,6 кг 1,2 кг
5 Лист металлический 4 штуки 4х50х70 мм 0,6 кг
6 Труба профильная 2 штуки 1380 мм 1,9 кг 3,8 кг
7 Труба профильная 1 штука 385 мм 0,55 кг 0,55 кг
9027 14,05 кг
Детализация раскроя досок
Номер детали на чертеже Наименование Спецификация Количество
8 сидения
9 Доски для спинки 25х100х1500 мм 3 штуки

Согласно чер тежу, детали № 3, 5, 6 и 7 не требуют дальнейших действий и обработки. Они готовы к сборке скамьи. А вот детали №1, 2 и 4 нуждаются в изгибании по разным лекалам-плазам. Плазы рисуются на кусках фанеры для того, чтобы парные детали получились абсолютно симметричными. На глаз это сделать невозможно.

Важно: Может потребоваться нагрев трубы при изгибании для облегчения процесса. Это можно сварочным аппаратом или при его отсутствии, паяльной лампой.

Отрезки труб перед изгибанием необходимо наполнить песком (или наливаются водой с заглушками по концам, но этот способ менее удобен), и постараться сделать это плотно - чтобы избежать заломов, делающих деталь негодной к сборке.

Песок засыпают внутрь трубы

Гнуть можно с помощью разных устройств, вплоть до обычного упора. Заводской станок для изгибания труб дорог, он крайне редко наличествует в хозяйстве.

Заводской электрический станок для изгибания труб

Чаще можно встретить устройство под названием «трубогиб», где изгибание происходит за счёт вашей мышечной силы.

Простейший трубогиб

Изготовление металлического каркаса скамьи

  1. Для начала рисуем уже точный чертёж конструкции.По нему и будем ориентироваться.
  2. Заготовки №1 - это задние ножки и одновременно каркас спинки скамейки. Согласно чертежу, их нужно изогнуть под углом 10 0 , отмерив от нижнего края по 400 миллиметров. Можно сразу же просверлить необходимые отверстия 7-миллиметровым сверлом по металлу для крепления досок спинки, начинаем сверлить, отступя 10 миллиметров от угла детали, и 30 миллиметров от её конца.

    Изгибаем заднюю спинку согласно чертежу, сверлим отверстия

  3. Заготовки №2, предназначенные для подлокотников вкупе с передними ножками, изогнуть будет сложней, нужна правильная полукруглая форма.Радиус изгибания - 210 миллиметров. Концы должны быть под углом 90 0 друг к другу.

    Изгибаем подлокотник по лекалу

  4. Далее сверлим отверстия 7-миллиметровым сверлом по металлу в поперечинах для фиксации досок на сиденье, отступя 10 миллиметров от угла детали, и 30 миллиметров от её конца.

    Сверлимые отверстия в поперечинах под сиденье

  5. Верхние (закруглённые) концы заготовок №2 стачиваем под скос примерно на 5 миллиметров для идеального примыкания к деталям спинки.
  6. Чтобы скамья не проваливалась в землю, привариваем к низу ножек заранее заготовленные квадраты- «пятаки» из металлического листа. Если она будет стоять на твёрдой дорожке или на веранде, то ставим обычные пластиковые заглушки, которые продаются в любом строительном магазине согласно размерам сечения трубы.

    Чертеж бокового блока со всеми размерами

  7. Начинаем уже непосредственную сборку. Свариваем все заготовки согласно чертежу. Начинаем с боковых блоков. Здесь при сварке заготовок №1 и №2 очень важно проследить, чтобы в каждом случае получилась плоская конструкция.
  8. Затем на расстоянии 100 миллиметров от низа ножек подвариваем перемычки - это заготовки №3 - для придания жёсткости каждому блоку.
  9. На расстоянии уже в 400 миллиметров привариваем заготовки-перемычки №4, они же - основание сиденья.

    Боковой блок в готовом виде

  10. Когда боковые блоки готовы, соединяем их вместе продольными поперечинами №7. Привариваем их с торцов труб №4, следя, чтобы боковые блоки оказались в параллельных плоскостях.
  11. Ставим ещё одну перемычку между двумя начальными перемычками в центре для придания прочности и прочности.
  12. После завершения первичной сварки проверяем конструкцию на соответствие всех, плоскостей и углов чертежу, если есть огрехи - исправляем их (разрезаем и перевариваем или подбиваем углы киянкой или молотком). Затем тщательно провариваем все узлы набело.
  13. Потом зачищаем все швы напильником, грунтуем. Даём высохнуть.
  14. Покрываем краской желаемого цвета. Даём высохнуть.

    Готовый металлический каркас

Изготовление сиденья

  1. Мы уже разрезали доски на детали нужного размера.

    Деревянные детали скамьи; обратите внимание на фаску

  2. Теперь надо их обстругать рубанком и снять с верхних кромок фаску фуганком.

    Пример снятия фаски

  3. Если доска с сучками, производим реставрацию сучков. Если этого не сделать, сучки могут вывалятся и образуются дырки. Высверливаем сучок так называемым сверлом Форстнера и вставляем туда пробку на клей.

    Реставрация сучков с помощью вставления пробки

  4. Затем надо обработать дрелью со шлифовальными насадками или наждачной бумагой до предельной гладкости.
  5. Сверлим в досках отверстия 7-миллиметровым сверлом по дереву.
  6. Можно совершить полную сборку. Дерево крепится к металлу саморезами или мебельными болтами. Второе - намного надёжнее.

    Уже готово сиденье, приступаем к спинке

  7. Чтобы снизу не торчали гайки, проделываем несложную операцию: со стороны гайки отверстия рассверливаем 15-миллиметровым сверлом по металлу. Таким образом, дерево будет крепиться к металлу лишь одну стенку, а гайка внутри трубы и снаружи не будет заметна.Можно после качественной затяжки гаек (хорошо завернуть их на краску) заглушить эти отверстия пластмассовыми или резиновыми мебельными заглушками подходящего диаметра, посадив их на водостойкий клей.
  8. Обрабатываем дерево защитной антисептической пропиткой. Даём высохнуть.
  9. Грунтуем для лучшей защиты. Даём высохнуть.
  10. Покрываем атмосферостойким цветным или прозрачным лаком, атмосферостойкой краской. Худшим решением будет морилка. Даём высохнуть.

    Пример яркой окраски садовой скамьи

  11. Наша скамейка готова.

Изготовление немного другой, но похожей скамейки (видео)

Сделанная вами скамейка будет служить долгие годы верой и правдой, в любых условиях. А ваши дети и даже внуки будут вами гордиться.

Оцените статью: Поделитесь с друзьями! Ни много, ни мало: как рассчитать количество материала для строительства забора Бассейн внутри бани своими руками

Просмотров: 4 105 Рубрика: Строительство и ремонт

Скамейки, оградки, лавочки из профильной трубы своими руками.Чертежи, фото, как сделать.

Профильная труба - востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката - малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с инструментами нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы.Для защиты от влаги и образования ржавчины, обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска - на сиденье толщиной 30 мм, для спинки - 25 мм.Длина рассчитывается по металлическому каркасу.
  • Крепёж - болты с гайками - 24 шт.

Помогут лучше познакомиться с изготовлением чертежей для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

  • Труба длиной 1,55 м на перекладину между опорами.
  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых длины длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последней длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок длиной 45 см для крепления между собой опор.

Сиденье и спинка

Доска - 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см.Болты и гайки - 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор.Соединение на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельные трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

  • Профильная труба для каркаса - лучше выбрать прямоугольное или квадратное сечение, 30 на 30, мм, длиной одиннадцать метров.Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
  • Деревянная доска толщиной 35 см (на сидение). Понадобится восьмой формы брусков шириной 6 см.
  • Метизы - болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции планируемого участка.Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции карка изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см.С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата.При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Cадовые cкамейки из профильной трубы и из дерева своими руками

Все, кто живет в частном секторе, рано или поздно захотят обзавестись садовой мебелью.А скамейка в ней - главный атрибут. Прежде, чем приступать к ее покупке или изготовлению своими руками, рассмотрите фото удачных самоделок. Может, идеи из них натолкнут вас на некоторые размышления, а то и действия, и сэкономить ваше время и деньги.

В сущности, скамейку можно и из самых необычных, и с использованием подобных изделий, выпускаемых нашей промышленностью. Все зависит от ваших возможностей и фантазии.

Скамейки из дерева: чертежи

При их изготовлении решающая роль будет играть именно ваша фантазия, потому что дерево - самый доступный и легкообрабатываемый материал, в зависимости от выбора дизайнерского решения, легко вписывающийся в любой ландшафт и любые стили оформления участка.

, несмотря на кажущуюся простоту садовой скамейки, стоит учитывать физиологические аспекты: рост, вес человека, соотношения длины суставов, чтобы ваша лавочка была не только красивой, но и эргономичной.

Рассмотрим несколько чертежей деревянных скамеек, из которых можно взять усредненные показатели размеров и собственной конструкции. Как пример, возьмем 2 изображения почти одинаковой конструкции: фото и чертеж.

Основные различия состоят: в плавных образцах подлокотников и изгибающих сидений на чертеже, отличаются от образцов на фотографии, и способах соединения торцевых карт с продольными элементами лавки. Но это мелочи, а главное, почему мы для детального анализа именно эту конструкцию - ее размеры. На скамейке такими размерами будет удобно сидеть людям, имеющим рост от полутора до двух метров, сечения всех деревянных элементов конструкции, гарантированно выдержат вес пары-тройки людей более чем внушительной, комплекции. Даже, если применимо для изготовления такой скамьи мягкие сорта древесины.

Дублировать словами то, что вы видите на эскизе не имеет смысла, а вот посоветовать следующее: имеющуюся у вас обычную мебель для вас удобную в плане посадки и замер:

  • высота сиденья;
  • глубину посадки;
  • высота и наклон спинки;
  • уровень расположения подлокотников;
  • длина подлокотников.

Если вас все устраивает, выбранный эскиз под свои идеальные параметры и приступайте к изготовлению. Чтобы было что корректировать, мы подобрали вам еще несколько чертежей садовых скамеек, сложных в изготовлении своими руками.

А если вам по душе суперкреативные решения, и общий стиль дизайна дома и участка позволяют воплощать в идеях садовой мебели, то это видео для вас.

Нам остается сделать несколько замечаний относительно применяемых материалов.

Для изготовления садовой мебели лучше использовать древесину лиственных пород, не выделяющую смолы. Лучшей древесиной для садовой мебели считается дерево (махагони) и тик, которое большинству людей просто не в карману, поэтому мы советуем присмотреться кедру или буку. Дуб и ясень, из-за своей твердости может дать большие трещины в уличных условиях эксплуатации, но если эти изъяны не страшны, то можно смело браться за дело.

Из хвойных пород мы бы лиственницу, способную выбрать прослужить дольше остальных.Но, ни в коем случае нельзя сбрасывать со счетов и обычную сосну - лучше северную. Просто, если всю древесину, кроме тика, можно обработать антисептиками против гниения и антипиренами для сопротивления горючести, то хвойную древесину нужно тщательно обработать, желательно удалить из нее черные сучки, вклеивая на их место вставки из такого же дерева, и покрывать двумя слоями лака или качественной краски для наружных работ.

Скамейки из профильной трубы своими руками

Традиционным методом для изготовления садовых скамеек по-прежнему остается вездесущая профильная труба, позволяющая, благодаря своему сечению, способному выдерживать довольно большие нагрузки, минимизировать толщины элементов каркаса.

Людям, имеющим в хозяйстве сварочный аппарат, и некоторыми другими навыками работы с ним, проще всего будет изготовить садовую скамейку именно из профильной трубы. А вот человек творческий обязательно подойдет к этому вопросу со своими идеями, превращая абсолютно не эксклюзивный материал, если не в шедевр садового решения, то в предмет, доставляющий и эстетическое удовлетворение не только его создателю.

Самые простые конструкции в чертежах не нуждаются, а основные параметры лавок из профильной трубы ничем не отличаются от описанных в предыдущем разделе.Единственное, что нужно учитывать при изготовлении деревянных элементов.

Интересны на наш взгляд и такие их конструкции с использованием профильной трубы:

И, конечно же, нельзя сбрасывать со счетов раскладные варианты лавочек, которые на зиму можно убирать в помещение.

А вот сам конструктив, позволяющий стальным элементом складываться, может быть и проще, к примеру: на дверных петлях с упорами или на болтовых соединениях с самоконтрящимися гайками прочее.

Видеоролик просто и доходчиво весь процесс создания незамысловатой садовой скамьи из профильной трубы.

Важно помнить, что, несмотря на то, что металл - очень долговечный по срокам эксплуатации, материал - службы он подвержен в степени степени зависит от вас. Сварные стыки - слабое место не только этой конструкции, поэтому их необходимо обработать:

  • удалять шлак и окалину;
  • зачищать наплывы;
  • непроваров и впадин при сварке желательно, а, в крайнем случае, зашпаклевывать их;
  • не экономить на краске - предпочтительно использовать полимерные составы.

Приваривать пятаки-площадки, чтобы скамья не проваливалась в землю или не портила покрытие, на котором будет стоять, нужно добавить, что снизу на каркаса из профильных труб. В первом случае, еще и набившаяся трубка земля будет устройств коррозии металла. Также все остальные торцы труб следует закрывать специальными пластиковыми заглушками или заваривать. К тому же, это будет предохранять от травмирования людей.

Простые и необычные скамейки

Хотим предложить вам несколько вариантов простого в исполнении, но от этого не менее функциональных садовых лавочек, изготовленных из материалов, изготовленных под рукой.

В этом случае, очищенные от сучков ивовые прутья средней толщины, вставлены в конструкцию из стальной полосы. Предлагаем вашему вниманию вариант более толстой лозы, как это сделано в следующем, предлагаемом вашему вниманию вариант.

А, представленная на фотографии ниже конструкция, на наш взгляд, является верхом минимализма и креативности в подходах создания садовой мебели вообще, особенно, если вы при строительстве своего дома использовали бетонные блоки с пустотами.

12 таких блоков, уложенных на цементно-песчаный раствор, и 4 бруска подходящего сечения - вот и все, что нужно для изготовления такого лавки. Останется только ошкурить или прострогать древесину и закрепить ее в блоках Закат. Если не хотите рассматривать сложные решения, то достаточно будет снизу набрать по паре тонких ограничительных реек вдоль опор из блоков.

А вообще, эта тема практически неисчерпаема для инженерной фантазии, и если у вас есть интересные идеи, мы будем рады познакомить с ними наших читателей.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя формулу ниже. Мы будем рады общению с вами;)

Рекомендуем другие статьи по теме

.

Лавочка своими руками - 50 фото и советов по постройке от профессионалов

Предметы садовой мебели необходимы, чтобы обустроить дачном участке место для отдыха на свое усмотрение.Фото лавочки в саду смотрятся привлекательно. Такую мебель любой мастер сможет сделать сам.

Для начала будущего потребуется определиться с выбором материала для изделий и подобрать подходящее дизайнерское решение.

Содержимое обзора:

Материалы для работы

Садовая лавочка может быть изготовлена ​​из различных материалов. У каждого из них имеются свои преимущества.

Скамейка из пластика

У такого предмета множества плюсов.Пластиковые изделия доступны по цене, им не требуется особенный уход, их легко разбирать и собирать. Сегодня пластик представлен в богатой цветовой гамме.

Однако имеются и недостатки. Пластиковый предмет смотрится дешевле, чем деревянное изделие. Под воздействием солнечных лучей он быстро выгорает, его поверхность может деформироваться.

Древесина для садовой мебели

Чтобы сделать оригинальные лавочки для дачи, мастера часто используют дерево.Древесину легко обрабатывать, материал благородно, а монтаж не занимает много времени.

Главные требования - это отсутствие дефектов и хорошая сушка.

Каменные изделия

Натуральность материала - его неоспоримое достоинство, он привлекает своей естественной красотой. В готовых изделиях он выглядит роскошно и стильно.

Предметы из натурального камня легко смастерить своими руками.Однако материал обладает только достоинствами, но и недостатками:

  • На холодном камне вредно сидеть для здоровья.
  • Установка скамейки исключительно стационарно.

Что насчет металла?

Металлические скамейки - это отличное украшение для зоны отдыха. Способ холодной ковки, как и метод горячей ковки, позволяет создавать красивые конструкции.

Кроме того, металл прекрасно комбинируется со стеклом или древесиной.

Какой должна быть идеальная лавочка?

Среди всех требований можно выделить: основные

  • Комфорт. Необходимо, чтобы скамейка отличалась эргономичностью. Лавочка со спинкой - это удачный вариант.
  • Изделие должно быть справляться с серьезными нагрузками. Мастеру нужно выбирать исключительно качественные материалы и фурнитуру.

Конструкционные особенности скамейки

Дачнику, желающему облагородить ландшафт вокруг дома, должен знать, как сделать лавочку своими руками.Нужно сначала определить габариты.

Размеры - 1,5 мХ0,4 м, высота– 0,45 м (сиденье) и 900 м (спинка). Спинку делают под углом 18 или 20 градусов. Важно правильно выполнить чертежи лавочки, тогда работа не будет спориться.

Мастеру понадобится приготовить следующее:

  • Грунтовку, лак;
  • Специальную наждачку для древесины;
  • Шуруповерт;
  • Электрорубанок;
  • Электролобзик;
  • Саморезы 40Х40;
  • Заготовки на передние и задние ножки, а также для держателей спинки;
  • Деревянные доски с габаритами 1500Х150 и толщиной от 35 мм до 40 мм.

Изготовление конструкции из дерева своими руками

Хорошо, когда на рынке удается найти доски с нужными габаритами.

Когда подходящего варианта на строительном рынке не оказалось, мастеру вооружиться лобзиком, чтобы самому раскроить материал. Ускорить процесс поможет торцовочная пила.

Обратите внимание!

Готовые заготовки необходимо обработать. Поверхность досок для спинки с сиденьем требуется отшлифовать.Торцы обрабатывают с помощью электрорубанка, другой вариант - сделать их с закругленной формой.

Следующий этап - придать требуемый угол наклона, в данном случае речь касается задних ножек лавки. Эти элементы в качестве каркаса. На заготовленные детали наносится разметка.

Отмеряем высота - 0,4 м. Необходимо сделать срез, равный 20 градусам, чтобы сформировать угол наклона. Между ножками скамейки спереди и сзади расстояние составляющее 0,28 м.Брус с размером 0,5 м соединяет ножки. Лучше, когда обвязка выполняется не только сверху, но и снизу.

Боковины соединяют, как только завершается сборка основных деталей. Доски крепят саморезами к обвязочным брускам, которые находятся сверху. Между заготовками оставляют зазоры для отвода влаги.

При наличии же спинки доску, которая идет первой, прикрепляют на расстоянии 0,2 м от сиденья, а вторую - 0,38 м.

Обратите внимание!

Можно приступать к финишному покрытию.Для этого применяют пропитку с лаком для наружных работ. Такие средства обеспечивают надежную защиту от любых вредных действий извне.

Как создать металлическую конструкцию?

Комфортное место для зоны отдыха мастер сможет создать с помощью техники холодной ковки. Лучше начинать с моделей, имеющих угловые формы, их изготавливать легче.

Детальная инструкция

Определяемся с габаритами (длина - 1,5 м, высота - 0,8 или 0,9 м, ширина - 0,4 или 0,5 м).

Делаем заготовки для каркаса из раскроенной трубы. Потребуется подготовить 2 отрезка с размерами 0,4 м и еще 2 фрагмента по 1,5 м. Эти детали соединяем в прямоугольник и свариваем их. Чтобы конструкция получилась более прочной, привариваем 2 ребра жесткости.

Чтобы сделать заготовки для ножек, металлическую трубу раскраиваем на 4 части, длина каждой должна составлять 0,4 м. Заготовки прикрепляются к углам лавки. Для усиления ножек дополнительно устанавливают ребра жесткости.

Обратите внимание!

Для изготовления спинки понадобятся 2 заготовки. Длина одной должна быть 1,5 м, а другой –0, 44 мм. Свариваем заготовки для спинки вместе и привариваем к сиденью. Нельзя забывать об угле наклона. Чтобы отдых был комфортным, он должен быть не менее 15 или 20 градусов.

Спинку также можно укрепить с помощью ребер жесткости.

На последнем этапе создания зачистка швов. Поверхность рамы покрывают грунтовкой.

Если планируется изготовить изделие с фигурными элементами, то выполнить такие задачи потребует больше времени.

Фото лавочки своими руками

000

Скамейки для дачи - подробное описание с фото примерами и пошаговой инструкцией

Известно каждому, что садовые скамейки для дачи - малыми элементами садового участка или ландшафта.

Сегодня, с активизацией загородного строительства, имеет немаловажное значение формы уличных скамеек и их уникальный дизайн.

Место для размещения лавки

Размещение лавок в первую очередь подразумевает создание в этом месте удобного и комфортного места для полноценного отдыха.

Скамейка в первую очередь должна быть очень удобной, и даже своим видом располагать к релаксации.

Удачнее всего использовать для создания места для отдыха тихий, укромный уголок в тенистом саду.Если по площади большой сад, то все чаще можно видеть, как скамейки размещают в основном в торцах аккуратных дорожек, так и вдоль их. Также скамейка «по старинке» может быть размещена у входа в дом.

Виды лавок - мобильная, стационарная?

Мобильная лавка идеальный вариант, если использование ее будет не постоянным, а лишь на выходные, праздники. Лавка может быть выполнена с таких материалов, как пластик, дерево, металл. Мобильные лавки имеют специальный складной механизм, посредством которого лавка становится компактной в размерех и удобной в хранении.

Скамейки складного типа удобные для ускоренного создания места для пикника. Конструкция лавок надежная, прочна. В ее основе каркас из стали, что покрыт порошковым типом краски, а также сложной формы спинки и сидения из дерева.

Основное и по сути, единственное преимущество складывающейся скамейки - это их чрезвычайная мобильность. Такая скамья не несет никакой эстетической нагрузки, она удобная в эксплуатации, а данный факт отрицать нельзя.

Стационарная скамейка намного более надёжная, долговечная и как правило практичная. Лучший вариант для создания стационарной лавки - скамейки для дачи изготовленные из металла, обработанного камня или натурального дерева.

Материалы

Материал из которого изготавливают скамейки может быть самым различным.

Пластик - традиционно материал очень доступный и, как правило, дешевый, но вот изделия из него не уютные, не красивые, не интересные.Прекрасно дополнят сад - скамьи, выполненные при помощи художественной ковки. Скамейки для дачи, фото которых можно увидеть в интернете, могут стать настоящим украшением сада.

Скамейки для дачи из дерева

Особой популярностью в загородных проектах прочные скамейки, которые выполнены из дерева - они в первую очередь очень удобные, и при этом в меру красивые.

Дерево - натуральный материал, теплый. Лавочка, созданная руками мастера из древесины, прекрасно впишется в любой ландшафт.Более того, деревянные скамейки для дачи своими руками, даже не идеально обработанные и изготовленные, станут особенным украшением любого сада.

Изготовляют деревянные лавки в основном из твердых и устойчивых к сложным атмосферным условиям древесины: дуба, вишни, орешника и лиственницы.

Касательно дизайна скамеек из древесины, то оригинально будут выглядеть лавки, выполненные с бревен, в так называемом деревенском стиле. Далее готовое изделие вскрывается лаком, краской, для от вредителей.

Скамейки для дачи из металла

Скамья из металла долговечная, практичная. Особого ухода за такой скамьей не требуется, но порой она выглядит неуютно. Предпочтение отдается узорчатым и легким конструкциям.

Чтобы сидеть на таком скамье было тепло, мягко, комфортно, используют подушки, матрасы, что симпатичными веревками крепятся к сидению лавки.

Скамейка из пластика

Пластиковая скамья дешевая, яркая и легкая, мобильная.Так как она выгорает на солнце, имеет не особо эстетичный вид, используется чаще всего как временный вариант.

Садовая арка со скамейкой

Арка со скамейкой - украшение любой дачи. Такая арка выполняется с металла, что покрывается порошковой краской. Покрытие устойчиво к коррозии, к осадкам. Спинка лавки и ее боковушки имеют красивый и запоминающийся узор.

сделать для дачи себе такую ​​арку, нужно нарисовать чертеж скамейки дачи и заказать исполнение композиции по этому чертежу.Украсить композицию можно кашпо с цветами.

Фото красиво оформленных скамеек для дачи

Металлическая сварная скамейка для дачи своими руками (+ чертеж) | Своими руками

Скромный дизайн этой скамейки с лихвой компенсирует ее достоинствами: доступностью материалов, простотой исполнения и универсальностью использования.

Легкая, складная, а потому компактная - вмещается в багажник легковушки (фото 1-2).

Соответственно, и на даче пригодится, и во время уик-энда за городом: приехал на речку, расставил на крутом берегу - сиди себе в обнимку с женой, наслаждайся панорамой.

Конструкция представляет собой комплект сваренных из тонкостенных труб рам, которые собраны на одной оси (рис. 1-2).

На горизонтальную раму шурупами прикрепил рейки.

К сиденью прикрутил П-образную трубу на шарнирах, придающую скамейке устойчивость.В описанном варианте использования подставку от раскладушки вместе с креплением.

Сиденье и спинка в разложенном цепном положении фиксируются по краям двумя краями. Что делает конструкцию не только надежнее, но и элегантнее.

Скамейка из металла - чертежи

Рис. 1 Чертеж горизонтальной рамы (сиденья)
1 - ось, 2 - шарниры, 3 - П-образная труба (опора)

Рис. 2 Чертеж вертикальной рамы (спинки)
1 - профильные квадратные трубки, 2 - шарнирные соединения сиденья с трубкой, 3 - прут металлический, А - припуск, т.е. расстояние, равное толщине труб сиденья плюс толщина досок

Металлическая скамейка своими руками - фото

Примечание. Собираем скамейку после изготовления двух рам. На оси одеваем трубки, все укладываем на вертикальную раму и привариваем.

© Автор: Николай Мартыненко, Г. Житомир. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Скамейка из бревен своими руками (фото + видео) СКАМЕЙКА ИЗ ПОЛУБРЕВЕН СВОИМИ РУКАМИ Разобрал...
  • Скамейка трансформер своими руками (фото + чертежи) Скамейка и стол - все ...
  • Красивая деревянная скамья своими руками - мастер класс (+ фото и чертеж) Как сделать своими руками деревянную ...
  • Двусторонняя (с 2мя спинками) скамейка своими руками Скамейка трансформер своими руками Хочу рассказать ...
  • Стол и скамейки для сада своими руками - мастер класс Как сделать стол и скамейку ...
  • Красивая садовая скамейка своими руками - ФОТО и подробные чертежи САДОВАЯ ЛАВОЧКА СВОИМИ РУКАМИ -.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
