Расход трубы теплого пола на 1 м2: как рассчитать длину

Содержание

  • 1 Что понадобится для проведения расчёта
  • 2 С чего начинается проведение расчётов
  • 3 Как правильно рассчитывается длина трубы на тёплый пол
  • 4 Тёплый пол: можно ли использовать в качестве основной системы отопления

Тёплый водяной пол уже давно является не предметом роскоши, а обыкновенным способом достижения высокого уровня комфорта и уюта в жилом помещении. При помощи такого пола можно не просто эффективно обогреть помещение, но ещё и исключить вредное воздействие на здоровье жильцов. Для обустройства в квартире или доме тёплого пола, понадобится произвести специальные расчёты. От качества выполнения этих расчётов будет зависеть эффективность установки.

Что понадобится для проведения расчёта

Тёплый водяной пол представляет собой усовершенствованную систему отопления, которая может быть как основным источником обогревания, так и вспомогательным. Их можно устанавливать как совместно с радиаторами, так и отдельно.

Для расчёта тёплого водяного пола понадобятся такие сведения, как тип помещения и его площадь. Для определения данных параметров можно воспользоваться планировкой дома, где указываются все необходимые сведения. Имеется также возможность воспользоваться таким способом, как проведение самостоятельных замеров помещения.

Имеется два способа монтажа тёплого пола в помещении. Первый способ называется настильным, и представляет он собой настил из разнообразных материалов (полистирол или древесина). Его достоинством является простота и высокая скорость монтажа. Второй вариант называется бетонным. Для его монтажа понадобится укладывать не только отопительные трубопроводы на пол, но ещё и укладывать утеплитель, а также заливать бетонную стяжку. В материале рассмотрим второй вариант монтажа тёплого пола.

Не исключением являются такие случаи, когда сооружение тёплого пола осуществляется без проведения расчётов, и в итоге такая конструкция является малоэффективной.

С чего начинается проведение расчётов

Производить расчёты тёплого пола следует с особой внимательностью. Если будут допущены недочёты в процессе эксплуатации пола, то исправить их можно будет только путем демонтажа стяжки. В зависимости от вида помещения температурные показатели рекомендуется принимать со следующими значениями:

  • Для жилого помещения, куда относятся спальни, зал и кухня, температура составляет 29 градусов.
  • Участки возле наружных стен – 35 градусов.
  • Ванная – 33 градуса.
  • Для напольного покрытия из паркета рекомендуется не превышать показатель температуры в 27 градусов.

Для монтажа системы отопления рекомендуется применять трубы трёх диаметров: 16 мм, 18 мм и 20 мм. Если планируется смонтировать установку из коротких труб, то для таких целей не понадобится мощный циркуляционный насос.

Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

  • При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
  • При значении 15 см – 6,7 п.м.
  • 20 см – 5 п.м.
  • 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

  1. Площадь комнаты составляет 10 кв. м.
  2. Метраж до коллектора — 2 метра.
  3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

  1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.

  2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.

  3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.

  4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.

  5. Сталь.
    Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные.

Основными показателями, характеризующие систему отопления, являются:

  1. Длина контура.
  2. Равномерность распределения нагрузки.
  3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Тёплый пол: можно ли использовать в качестве основной системы отопления

Чтобы выяснить, можно ли использовать систему отопления «теплый пол» в качестве единственного источника обогрева, необходимо провести черновые расчеты. Для проведения этих расчётов понадобится определить плотность теплового потока, который будет отдавать система «тёплый пол». Для определения плотности применяется формула:

g=Q/F;

где, Q – теплопотери в помещении;

F — площадь пола, которую планируется соорудить.

Чтобы определить величину Q, понадобится учесть площадь всех окон, а также высоту потолков. Для определения величины F учитывается только тот участок пола, который будет покрываться отопительными трубопроводами.

Определить среднюю температуру теплоносителя можно по формуле:

∆T=(TR+TO)/2;

TR – значение температуры на участке входа в контур нагрева;

TO – показатель температуры, соответствующий участку выхода из нагревательного контура.

Вышеуказанные значения рекомендуется использовать в диапазоне от 30 до 55 градусов. На основании полученных значений g и ∆T производится выбор диаметра трубопровода, а также шаг при монтировании трубопровода. После этого определяется необходимая длина трубопровода для сооружения системы отопления. На основании чернового расчёта принимается решение рациональности применения системы отопления «тёплый пол», как единственного варианта обогрева помещения. Только при правильных расчётах и планировке расположения трубопроводов система отопления прослужит длительное время.

как рассчитать длину, сколько метров уходит трубы для водяного пола, как посчитать количество, сколько надо

Содержание:

Выбор труб для теплого пола по материалу изготовления
Способы расчета трубы для пола с обогревом
Проведение вычислений по формуле
Выполнение расчетов на основании схемы
Использование специальных программ

Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем, как приступить к монтажу напольного покрытия с обогревом, следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Чтобы такая система соответствовала своему функциональному назначению, нужно выполнить расчеты максимально точно. Доверить это лучше специалистам, но можно узнать, сколько уходит трубы на теплый пол самостоятельно, если ознакомиться с соответствующей информацией.


Выбор труб для теплого пола по материалу изготовления

Для монтажа пола с обогревом используют трубы из:

  • Полипропилена или сшитого полиэтилена. Такие изделия не имеют большую гибкость, которая необходима для прокладки системы, и не обладают достаточной степенью теплоотдачи, поэтому им отдают предпочтение при ограниченных финансовых возможностях.
  • Металлопластика. Изготавливают такие трубы из прочного пластика. С наружной стороны изделие имеет армирование из алюминия, что способствует повышенной теплоотдаче. Цены на металлопластиковую продукцию выше, чем на трубы из пластика. Отличаются изделия из данного материала повышенным коэффициентом теплоотдачи, поэтому они получили широкое применение.
  • Меди. Трубы отличаются высокой степенью теплопроводности, но при этом они плохо гнутся и их стоимость достаточно высокая.
  • Нержавейки. Гофрированная трубная продукция из данного материала стоит немного дороже, чем металлопластиковые трубы, но считается самым современным и оптимальным выбором, поскольку у нее очень высокий уровень теплопроводности.

Принимая решение, какие приобрести изделия, следует обращать внимание на их гибкость и коэффициент отдачи тепла, которые влияют на расчет количества трубы для теплого пола. С учетом изложенных требований, специалисты советуют отдавать предпочтение металлопластиковой или гофрированной продукции.

Способы расчета трубы для пола с обогревом

Имеется несколько вариантов, как рассчитать длину труб для теплого пола:

  • воспользовавшись формулой;
  • на основании протяженности трубопровода, изображенного на схеме;
  • применяя онлайн калькулятор или компьютерную программу.

Проведение вычислений по формуле

Расчет длины трубы для теплого пола выполняют, пользуясь формулой:

L = S/N*1,1 + P

где:

L — протяженность трубопровода;

N — расстояние между витками труб в месте поворотов;

1,1 — коэффициент теплопотерь, который является стандартным параметром для всех видов труб и схем укладки;

Р — расстояние между началом пола и отопительным прибором плюс протяженность обратного пути в метрах, его измеряют при помощи рулетки.


Чтобы определить площадь помещения (S), ее длину умножают на ширину. Потом необходимо узнать квадратуру поверхности, на которой планируется монтаж системы обогрева.

Для этого, перед тем, как рассчитать трубу для теплого пола:

  1. От величины площади комнаты вычитают площадь, которую занимает крупная мебель. Определяют ее на основании размеров предметов обстановки, перемножив их длину и ширину.
  2. Также нужно уменьшить величину поверхности на площадь промежутка, который требуется для прокладки демпферной ленты, а это отступление от стен комнаты, равное 20-30 сантиметрам.


Для определения N – шага монтажа трубопровода, от которого зависит равномерность прогрева напольного покрытия, пользуются определенными правилами:

  1. Промежуток между соседними витками, составляющими систему обогрева, может составлять от 10 до 30 сантиметров;
  2. Подбирать шаг нужно в зависимости от материала изготовления труб (подробнее: «Какое расстояние между трубами теплого пола нужно делать – советы по монтажу»). При этом для труб, характеризующихся меньшей степенью теплоотдачи, расстояние нужно сократить.
  3. Прокладку системы можно выполнять как с разной величиной шага, так и с одинаковым расстоянием между трубами. Специалисты рекомендуют данный параметр уменьшать в зоне расположения дверей, окон и внешних стен.

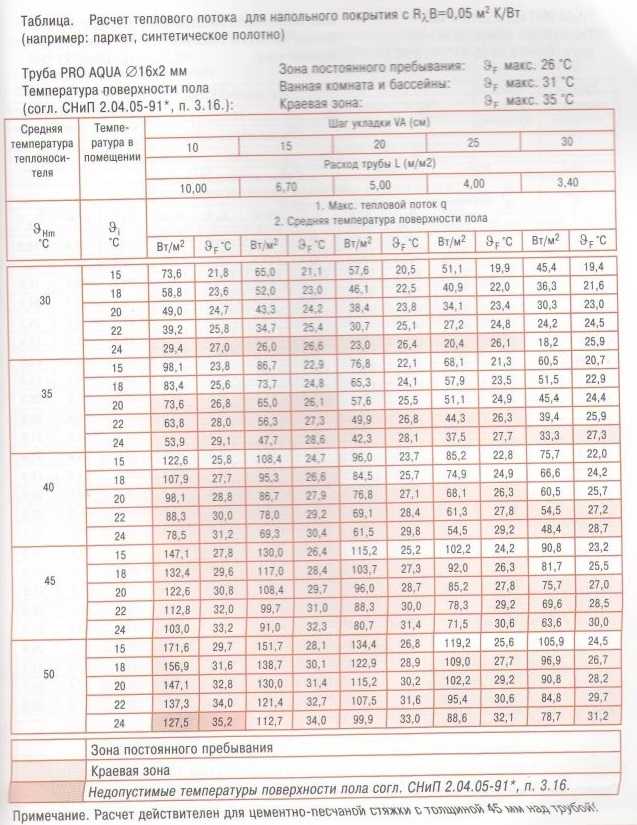

В свое время специалистами было вычислено, сколько труб надо для теплого пола при определенном размере шага. Например, при шаге, равном 100 миллиметров, расход труб на один «квадрат» площади составит 10 погонных метров. А при промежутке между витками в 300 миллиметров – 3,4 погонных метра.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

  1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
  2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
  3. При нанесении чертежа следует соблюдать масштаб.


До того как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

  • одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
  • двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
  • улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Использование специальных программ

Еще одним способом расчета трубы для теплого пола является применение:

  • так называемых онлайн калькуляторов, которые имеются на сайтах в интернете. Они позволят быстро узнать требуемый результат;
  • специализированных программ, таких, как VALTEC, SketchUP или других продуктов. В отличие от онлайн калькулятора они способны в более полном объеме высчитать требуемый результат с учетом разных вводных параметров.


Чтобы выполнить расчет труб для теплого водяного пола при помощи программы или калькулятора, нужно располагать конкретными данными:

  • размеры помещения;
  • вид труб;
  • схема прокладки;
  • шаг укладки;
  • толщина материала для покрытия (бетонной стяжки, ламината, ковролина и т.д.).

Некоторыми специальными программными продуктами можно пользоваться бесплатно, а за другие нужно платить.

Правильно произведенные расчеты позволяют смонтировать пол с подогревом с минимальными финансовыми затратами.


Как измерить пол с подогревом

Чтобы правильно измерить пол с подогревом, вам необходимо определить площадь обогрева. Площадь обогрева – это площадь, не покрытая стационарными светильниками. На схеме общая площадь санузла 4,5м². Зона обогрева (отмечена оранжевым цветом) — это площадь без пространства, занимаемого ванной, душем, шкафчиком под раковину и унитазом. Это фактическая площадь обогрева 3,16 м². Таким образом, вам нужен только комплект для обогрева пола, который покрывает только эту площадь, а не всю ванную комнату. Вы также можете думать о зоне обогрева как о площади пола, по которой вы ходите. Небольшие пространства вокруг тумбы можно игнорировать. Если бы туалетный столик был повешен на стене с пространством для ног под ним, вы могли бы увеличить площадь обогрева под устройством. Последнее, что нужно учитывать, это вставки. Вы не проводите нагревательный элемент до краев стен, стационарных светильников, любого другого типа отопления или стоков в полу.

Выбор подходящего комплекта кабелей для стяжки или перекрытия

Площадь обогрева рассчитывается, как указано выше. Площадь помещения за вычетом места для стационарных светильников и соответствующих вставок.

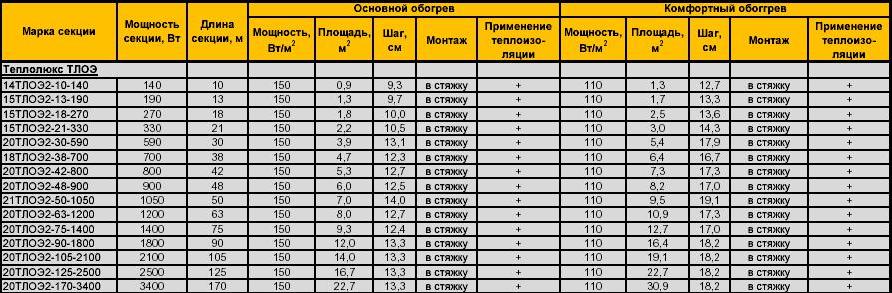

При использовании комплектов кабелей расстояние между рядами кабелей также имеет значение. Стандартный интервал 100 мм. Для большинства установок этого будет достаточно для средней тепловой мощности. Там, где требуется большая тепловая мощность, это расстояние между рядами может быть уменьшено, что приведет к увеличению количества кабелей на квадратный метр и, следовательно, к большей тепловой мощности. Точно так же, чем больше используемое расстояние, тем меньше требуется кабеля и, следовательно, выделяется меньшая тепловая мощность. Длина рулона комплекта и охват площади в интернет-магазине основаны на стандартном расстоянии.

Для расчета необходимой длины кабеля используйте следующую формулу, где

Длина кабеля (м) = площадь обогрева (м²) x1000 / расстояние между участками (мм).

При площади обогрева 12,3 м² и стандартном расстоянии 100 мм необходимая длина кабеля составит 123 метра (12300/100). Поэтому вы должны выбрать комплект, который ближе всего, но НИЖЕ требуемой длины кабеля 123 метра ( вы не обрезаете кабель ). Комплект Coldbuster Screed в этом случае будет иметь длину кабеля 120 м. Мы предоставили калькулятор для вас ниже.

Калькулятор длины кабеля

Добавьте площадь обогрева и расстояние между рядами кабеля, которое вы собираетесь использовать.

Выбор комплекта матов.

При расчете площади нагрева к комплектам матов Coldbuster применяется тот же принцип, что и к комплектам кабелей. Вам нужно только измерить площадь, по которой вы ходите, чтобы определить площадь обогрева. Таким образом, ванны, умывальники, туалеты не включены, а также кухонные шкафы и шкафы или аналогичные стационарные приспособления в гостиных и спальнях. Аналогично мату нужны такие же вставки на расстоянии 150 мм от стен и светильников, 300 мм от водостоков и 500 мм от других источников тепла. Если вам нужна помощь в измерении площади обогрева, вы можете отправить нам свои планы или позвонить в нашу бесплатную службу поддержки.

Большое отличие от кабельных комплектов заключается в том, что расстояние между рядами кабеля фиксировано и не учитывается при расчетах. Комплекты предназначены для установки в заранее определенных зонах обогрева. Вы просто рассчитываете свою площадь обогрева и выбираете ближайший размер комплекта, который ниже этого значения. Вы должны выбрать комплект, размер которого меньше площади нагрева, потому что, как и в случае с кабельными комплектами, вы не можете обрезать кабель. Валки имеют один нагревательный элемент холодного хвоста. Это означает, что теперь вам не нужно возвращаться в исходную точку, чтобы снова подключиться к термостату. Вы просто укладываете рулон сетки до конца прогона и просто подключаете поводок в начальной точке. Простое, быстро реагирующее тепло, экономичное решение для любого помещения и поверхности пола.
