Скрутка медных проводов в распределительной коробке: Cоединение проводов в распределительной коробке: фото, видео

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике — запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.



Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.



И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение — правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.
На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.



Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

 Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

 Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм. кв	Количество проводов в скрутке
	Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2



Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т. д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Скрутка проводов в распределительной коробке: пошаговая инструкция, советы мастеров

В процессе ремонта хозяева дома или квартиры сталкиваются с необходимостью выполнить монтаж распределительных коробок. Провода в них нужно правильно монтировать. Самым известным способом в этом случае является скрутка. У него есть определенные преимущества и недостатки. Выполнить скрутку в распределительной коробке своими руками сможет практически каждый. Но при этом нужно узнать обо всех нюансах такой работы. Как выполнить скрутку, будет рассмотрено далее.

С чего начать?

Одним из самых давних способов подключения электрики является скрутка проводов в распределительной коробке. Как правильно выполнить подобную процедуру? Прежде чем приступать к выполнению подобной задачи, нужно рассмотреть все особенности этого процесса.

Нужно понимать, что неправильно выполненное соединение несет потенциальную угрозу для жильцов дома, их соседей. Раньше скрутка была единственным способом соединения проводов. Но со временем эта технология совершенствовалась. Люди стали применять больше электрических приборов, которые имеют высокую мощность. Поэтому на электрическую систему сегодня действуют значительные нагрузки. Обычная скрутка, к сожалению, не выдерживает такого воздействия.

Киржачский молочный завод — описание, продукция, отзывы

Молочная продукция является товаром повседневного спроса. Выбирая из широкого ассортимента…

Нужно помнить, что соединение проводов в распределительной коробке по ПУЭ не может быть выполнено с помощью обычной скрутки. В процессе строительства или реконструкции нельзя сдать в эксплуатацию объект, который имеет в этой конструкции провода, соединенные представленным способом.

Однако скрутка не теряет своей актуальности и сегодня. Применяются ее усовершенствованные разновидности. Обычная используется домашними мастерами при подключении проводов с незначительной нагрузкой. Соединение – это слабое место всей электрической системы, поэтому оно должно быть выполнено правильно. Последствиями халатного отношения к требованиям ПУЭ станет не только возможное поражение током пользователей электросети, но и возможность возникновения пожара. В этом случае неправомерные действия хозяев дома или квартиры могут стать поводом для привлечения их к уголовной ответственности. Чтобы этого не произошло, нужно выполнять все работы по подключению электрики правильно.

Распространенные ошибки

Перед началом работы нужно ознакомиться с установленными требованиями относительно скрутки проводов в распределительной коробке по ПУЭ. Это позволит избежать ошибок. Начинающий электрик должен изучить все требования, которые выдвигаются подобными правилами к созданию соединений.

Некоторые мастера пренебрегают требованиями к личной безопасности. Они применяют неподходящий инструмент, который не имеет защиты от поражения электрическим током. Также важно работать в прорезиненной обуви, отключив электропитание в квартире или доме. Это простые правила, которые нужно выполнять в процессе работы.

Киржачский молочный завод — описание, продукция, отзывы

Молочная продукция является товаром повседневного спроса. Выбирая из широкого ассортимента…

Скрутки электрических проводов в распределительной коробке нужно делать по установленной методике. Недопустимо накручивать один провод на другой. Такую ошибку часто допускают начинающие электрики. Жилы в обязательном порядке должны равномерно накручиваться одна на другую. Только в этом случае обвитие может гарантировать достаточную механическую прочность такого соединения. Ток в этом случае будет проходить по проводнику правильно. Такое соединение при правильной эксплуатации прослужит много лет.

Многие мастера допускают ошибку при выборе длины скрутки. Ее размер должен соответствовать требованиям инструкции. Слишком короткое соединение легко разрывается. Существует определенная зависимость между длиной скрутки и толщиной провода. Чем он тоньше, тем короче может быть соединение. Толстые жилы требуют длинной скрутки.

Разновидности

Как сделать скрутку проводов в распределительной коробке? Для этого применяется несколько способов. Выполнив их правильно, можно создать качественное соединение, которое будет безопасно эксплуатироваться несколько десятков лет.

Стоит придерживаться простого правила, которое гласит, что с помощью скрутки можно соединить только однотипные провода. Если же они разные, потребуется применять специальные клеммы, зажимы. Электрики чаще всего используют следующие разновидности скрутки:

Меламиновое покрытие: свойства, использование,…

Меламиновое покрытие мебели – что это такое и где его применяют? В этом вопросе можно разобраться,…

• простая;
• скрутка желобком;
• бандажная.

Перечисленные способы могут применяться параллельно, последовательно или с ответвлением. У каждого подвида есть свои особенности. Так, простой способ соединения проводов при помощи скрутки широко применяется домашними мастерами для выполнения соединения в распределительной коробке. Однако для увеличения его надежности применяются дополнительные элементы, например, специальные колпачки.

Если нужно соединить жилы большого диаметра, используется бандажная скрутка. Методика желобком применяется преимущественно для алюминиевого провода. Очень важно выполнять такое соединение с большой степенью точности.

Стоит отметить, что скрутка проводов в распределительной коробке с помощью представленных способов применяется только в том случае, если сечение жил не превышает 10 мм². Обычно в бытовых условиях применяются провода с сечением 1,5 или 2,5 мм².

В каких случаях скрутка недопустима

В некоторых случаях недопустимо использовать скрутку проводов в распределительной коробке. Как правильно выполнить соединение, указано в ПУЭ. Конечно, независимо от требований стандартов, скрутка остается самым популярным типом соединения. От нее не откажутся как профессиональные, так и начинающие мастера.

Но при этом следует помнить, что с течением времени такая фиксация постепенно ослабевает. Это объясняется остаточной упругой деформацией жил. В месте крепления переходное сопротивление растет, что приводит к перегреву провода. В этом случае соединение нарушается. Только грамотно выполненная скрутка прослужит долго.

В некоторых ситуациях из-за особенностей такого соединения нельзя даже думать о его применении при подключении. Таким ограничением может быть ток в электрической цепи, который превышает 3 А. Также категорически исключено применять представленный тип соединения, если коробка находится в горючем материале.

Если мастер является профессиональным электриком, ему также запрещено применять этот способ коммутации. В противном случае он будет нести ответственность, вплоть до уголовного наказания. Мастер, соединивший провода при помощи представленной методики, подвергает заказчиков потенциальному риску. Если произойдет возгорание (что не является редкостью при использовании скрутки), вина всецело ложится на электрика. Поэтому мастера сегодня избегают применять этот способ при выполнении своих профессиональных обязанностей.

Простая скрутка

Если, например, нужно выполнить скрутку медных проводов в распределительной коробке, которые являются однотипными, можно воспользоваться следующей инструкцией. Нужно отключить напряжение в сети. Далее обе жилы необходимо качественно зачистить. Но при этом действовать нужно осторожно, чтобы не повредить жилу.

Длина скрутки проводов в распределительной коробке может быть разной. Но стандартом считается показатель 5 см. Этого вполне достаточно, чтобы создать прочное соединение на проводах 2,5 мм².

Можно воспользоваться специальным инструментом для скрутки проводов в распределительной коробке. С помощью него легко снять изоляцию с провода, не повредив его. После этого оголенные контакты нужно протереть салфеткой, смоченной в ацетоне. Обезжирив поверхность, нужно зачистить концы наждачной бумагой. Обработку проводят до появления металлического цвета.

Киржачский молочный завод — описание, продукция, отзывы

Молочная продукция является товаром повседневного спроса. Выбирая из широкого ассортимента…

Сначала жилы скрещивают, а затем их скручивают с помощью пассатижей. Действовать нужно аккуратно, чтобы витки были равномерными. Должно получиться не менее 5 витков. Готовую скрутку изолируют. Для этого применяется изолента. Вместо нее лучше применять термоусадочные трубки. Их еще называют кембриками. Такие материалы качественно защитят место соединения от неблагоприятного воздействия окружающей среды. Если выполнить все действия в соответствии с инструкцией, можно получить надежную фиксацию проводов. Лучше всего этот способ применять для медного провода.

Скрутка одножильного и многожильного провода

Более сложной задачей является фиксация одножильного и многожильного провода. В этом случае также рекомендуется прибегнуть к иной методике. Но если другого выхода нет, то возможна скрутка в распределительной коробке 6 проводов многожильного типа с одножильным кабелем. Действовать нужно по инструкции, не пренебрегая ни одним этапом проведения работы.

Сначала провода оголяют с помощью специального инструмента. Если его нет, можно воспользоваться ножом, но действовать нужно осторожно. Длина оголенной жилы должна составлять не меньше 5 см. Далее концы одно- или многожильного провода обрабатывают ацетоном и наждачной бумагой.

Когда подготовительные работы будут выполнены, два провода скрещивают и на расстоянии 2,5 см от края начинают наматывать многожильный провод.

Рассматривая методику, как делать скрутки проводов в распределительной коробке, стоит уделить внимание процессу накрутки. Все тонкие жилы должны ровно ложиться на моножилу. Дальше с помощью пассатижей свободный конец нужно загнуть в сторону витков. Одножильный провод плотно прижмет участок, на который намотан многожильный. Соединение изолируется с помощью кембрика.

Эту же методику применяют в том случае, если нужно выполнить фиксацию двух многожильных проводов. Стоит помнить, что соединять алюминиевую и медную жилы нельзя. Такое действие приведет к быстрому разрушению места соединения. В итоге произойдет короткое замыкание, провод перегреется. Из-за этого может начаться пожар. Поэтому нужно совмещать только идентичные материалы.

Советы профессионалов

Специалисты дают совет, как сделать скрутку проводов в распределительной коробке. Если хозяева дома все же решили выбрать именно эту методику для соединения жил кабеля, лучше всего дополнительно спаять или сварить место крепления. Это значительно повысит безопасность соединения. Оно станет неразрывным, а поэтому надежным. Если жилы имеют большой диаметр сечения, применение представленных дополнительных действий является обязательным.

Специалисты советуют применять при соединении проводов клеммы Wago. Это значительно упростит процесс крепления, а также сделает эксплуатацию электрической системы безопасной. С помощью таких приспособлений для скрутки проводов в распределительной коробке можно коммутировать кабели из меди и алюминия, жилы разного сечения.

Еще одним надежным методом фиксации является применение зажимов СИЗ. Это недорогие приспособления, которые в несколько раз повышают безопасность соединения. Не стоит экономить на собственной безопасности. Современные приспособления отличаются приемлемой стоимостью. Они обеспечивают высокий уровень безопасности.

Если фиксация была выполнена методом скрутки, не стоит сразу прятать провода в коробку. Нужно включить сеть, а затем электрические приборы. В течение нескольких часов при максимальной нагрузке на линию нужно наблюдать за местом скрутки. Только если с ним все в порядке, можно установить их в предназначенном для этого месте. Если крепление греется, нужно переделать работу снова. Это значит, что место соединения получилось ненадежным.

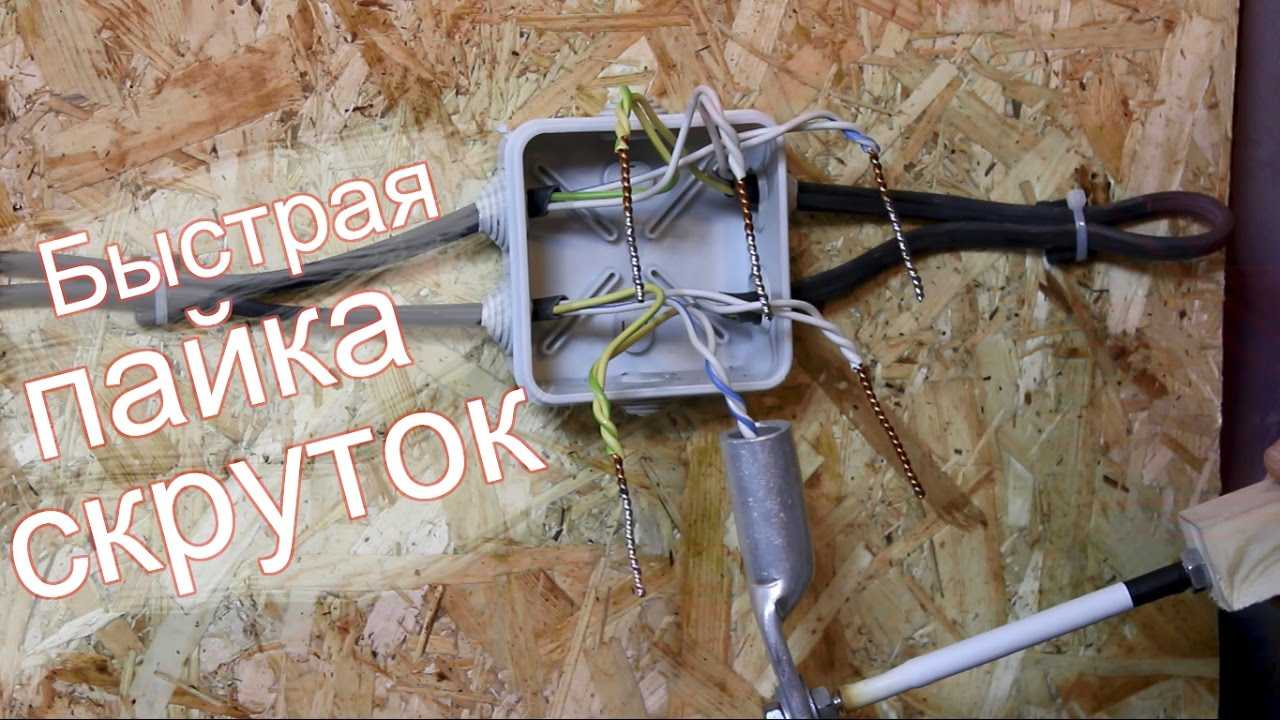

Пайка или сварка

Скрутка проводов в распределительной коробке будет надежной, если ее спаять или сварить. Для этого потребуется воспользоваться специальным инструментом и материалами. Зачистив концы, их скручивают. Действия похожи на простую скрутку. Но после создания такого соединения, скрученные концы окунают в расплавленный предварительно припой. Жилы опускают после этого в паяльную ванну. Когда материал остынет, нужно место крепления дополнительно защитить кембриком. Можно применять также изоленту.

Также допустимо воспользоваться паяльником. Но этот способ практически невозможно применить, если требуется спаять 3–4 жилы со стандартным сечением (2,5 мм²). В этом случае выполнить спайку можно только при наличии у инструмента толстого жала из меди. Оно должно характеризоваться высокой теплоемкостью. Мощность паяльника должна быть не менее 40 Вт (лучше 60 Вт).

Стоит отметить, что остужать место фиксации при использовании метода пайки в холодной воде категорически запрещено. Крепление в этом случае получится некачественным. В материале появляются из-за резкого перепада температуры микротрещины.

Преимущества и недостатки

Скрутка проводов в распределительной коробке, усиленная методом пайки, имеет высокую надежность и качество места фиксации. Но у этой методики есть и определенные недостатки. О них нужно узнать до начала работы.

Недостатком пайки является потребность приобретать специальный инструмент, с которым нужно уметь правильно обращаться. Процесс фиксации в этом случае получается весьма трудоемким. Конечный результат в итоге получается неразъемным. Чтобы разъединить провода, их нужно будет разрезать. Проводники при этом укоротятся.

ПУЭ также ограничивают применение этого подхода для жилых помещений. В горючих материалах применение подобного типа соединений недопустимо. С течением времени место пайки теряет напряжение, снижается показатель электропроводности.

Применение шуруповерта

С помощью шуруповерта можно создавать равномерную скрутку. При этом применять дополнительные приспособления не потребуется. Провода готовят к проведению соединения. Концы кабеля изгибают и устанавливают их в патроне шуруповерта. Его нужно зажать. Дальше необходимо нажать на кнопку инструмента. Обороты следует выставить небольшие. Провод при этом надо удерживать плоскогубцами. Когда скрутка будет выполнена, кончики обрезают. Дальше можно изолировать скрутку с помощью кембрика или изоленты. Но лучше дополнительно укрепить соединение с помощью пайки. Шуруповерт обеспечивает равномерность накрутки проводов друг на друга. Это повышает качество соединения.

Скрутка проводов — как правильно

Мы не собираемся доказывать вам, что скручивание проводов — это хороший способ соединения. Да, его можно сделать качественно и утеплить. В качестве временного варианта тоже отлично. Но по правилам устройства электроустановок (ПУЭ) для соединения провода или кабеля обычные скрутки не рекомендуются. Тем не менее разговор об этом у нас будет, и очень подробный. Во-первых, потому что, в отличие от ПУЭ, большинство подключений выполняется этим старым «дедовским» методом. Во-вторых, потому что правильная скрутка – это основной этап самых надежных способов соединения проводов – сварки и паек.

Контент

• Для чего нужен хороший твист?
• Подготовка проводов к скрутке
• Многожильные провода
  • Параллельная скрутка
  • Последовательная скрутка
  • Бандажная скрутка
• Одножильные провода
9 0009 Методы изоляции кручением
• Изоляционная лента
• Термотрубка
• Колпачки СИЗ

Для чего нужен хороший поворот?

Представьте, что два провода, которые нужно соединить, скручены вместе, как . Те, кто знаком с электротехникой, знают, что переходное сопротивление возникает в месте контакта двух проводников. Его значение зависит от двух факторов:

• площадь поверхности в месте контакта;
• наличие оксидной пленки на жилах.

Для выполнения скрутки сердечник оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается оксидной пленкой, имеющей приличное значение удельного сопротивления.

пример некачественно выполненной скрутки: скрутка греется, изоляция плавится

Соответственно, при некачественном выполнении скрутки контактное сопротивление увеличивается, что в свою очередь вызовет нагрев при прохождении электрического тока через переход. В результате место скрутки может нагреться настолько, что загорится электропроводка. Наверняка каждому приходилось слышать в жизни фразу о том, что пожар произошел из-за отключения электричества.

Чтобы этого не произошло, контактное соединение проводов должно быть максимально прочным, надежным и безопасным. То есть скрутка должна быть выполнена настолько хорошо, чтобы переходное сопротивление было стабильным и не менялось во времени.

Подготовка проволоки к скручиванию

Помните! Никогда не крутите под напряжением, даже если у вас есть инструмент с изолированными рукоятками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат для квартиры или дома.

Чтобы получить хороший твист, вам нужно точно выполнить следующие шаги:

1. Зачистите присоединяемые жилы от изоляции, не допуская при этом повреждения металлических поверхностей жил.
2. Смочите чистую ткань уайт-спиритом или ацетоном и сотрите всю грязь с открытых жил.
3. Теперь используйте наждачную бумагу, чтобы сгладить прожилки до металлического блеска.

И тогда можно начинать крутить.

Многожильные провода

Скрутку многожильных электрических проводов можно производить разными способами.

Параллельное скручивание

Самый простой способ – параллельная скрутка, когда оба зачищенных провода перекрещиваются крест-накрест внахлест друг на друга в месте зачистки и одновременно скручиваются. Такое соединение обеспечивает надежный контакт, но не выдержит приложенного усилия натяжения и вибрации.

Этот способ лучше всего использовать для медных проводов, когда один из них монолитный, а другой многожильный. Монолитный провод должен быть зачищен от изоляции чуть больше, чем многожильный. После скрутки из оставшегося монолитного медного хвостика делается дополнительный изгиб в сторону скрутки, за счет этого соединение получается более надежным. Этот способ подходит и для скрутки алюминиевых жил разного сечения.

Преимущество параллельной скрутки в том, что с ее помощью можно одновременно соединить более двух проводов.

Последовательное скручивание

При последовательном методе каждый соединяемый провод наматывается на другой. Надежность и контакт такого соединения будут оптимальными, но использовать эту скрутку можно только для двух проводов, не более.

Сложите зачищенные жилки крест-на-крест друг на друга примерно посередине открытой области и начните скручивать. Один провод обвивается вокруг другого провода, таким же образом наматываем второй провод вокруг первого.

Скрутка бинта

Многожильные провода можно соединять между собой методом бандажной скрутки. При этом соединяемые провода зачищаются на одинаковую длину и накладываются параллельно друг другу. В таком положении они фиксируются третьим проводом, который туго наматывается на оголенную поверхность соединяемых проводов.

Обратите внимание, что с помощью такой скрутки можно соединять жесткие многожильные провода, но в качестве фиксирующего обязательно нужно использовать мягкий (гибкий) провод. Чем туже вы намотаете фиксирующую проволоку, тем надежнее будет контактное соединение.

С помощью стяжки можно соединить более двух проводников.

Одножильные провода

Все вышеперечисленные способы скрутки многожильных проводов можно применять для одножильных проводов. Но лучше всего в этом случае использовать параллельное соединение.

Запомните самое главное, перед подключением одножильных проводов изоляционный слой на них следует зачистить только вдоль жилы под углом. Особенно это касается алюминиевых проводников. Если вы запустите нож на 9Угол 0 градусов вокруг проводника, изоляция, конечно, будет удалена. Но в дальнейшей работе при малейших движениях в месте разреза проводник со временем пойдет на разрыв и, в конечном счете, произойдет разрыв вены.

Зачистите изоляционный слой на присоединяемых проводах на 3-4 см. Уложите провода друг на друга под углом 45 градусов, но не в месте оголения проводов, а на 1,5-2 см выше от места среза изоляции. Держите это место левой рукой, а правой начинайте скручивать оба провода. Сначала они будут скручены вместе с изоляционным слоем, затем пойдет соединение чисто голых жил.

Какими бы сильными ни были ваши руки, в конце обязательно докрутите пассатижами, особенно это опять же касается алюминиевых проводов.



Еще один важный совет! После того, как вы сделаете скрутку, не спешите ее изолировать. Дайте электрической цепи поработать несколько часов, затем выключите вводной автомат в квартиру и проверьте температуру в месте скрутки. Если узел горячий, то контактное соединение оказалось ненадежным и его лучше переделать. Если нагрева не обнаружено, то скрутка сделана качественно, ее можно изолировать.

Если нужно выполнить большое количество скручиваний, можно использовать отвертку с самодельным приспособлением, как показано на видео ниже:



Методы изоляции кручения

Скрутить провода — полдела; очень важно качественно утеплить это место. Изолировать изготовленный электроузел можно тремя способами: с помощью изоляционной ленты, термоусадочных трубок и колпачков СИЗ. Рассмотрим каждый из них подробнее.

Изолента

Изолента – это специальный материал, основным назначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы современные технологии ни появлялись, вряд ли можно найти электрика, у которого в кармане не было бы рулона изоленты. Это самый распространенный и недорогой теплоизоляционный материал.

Существует множество его разновидностей. Ленты производятся на основе слюды и стекловолокна, полиэфирных и эпоксидных пленок, ацетатной ткани и бумаги. Рекомендуем использовать ленту ПВХ (используется поливинилхлорид) для изоляции скрутки в бытовой электросети. Для его изготовления возьмите поливинилхлоридную пленку и сверху нанесите клей. От качества этих двух составляющих зависит качество самой изоляционной ленты, а соответственно и надежность изолированного соединения.

Лучшей считается изолента, для изготовления которой используют клей на каучуковой основе и пленку ПВХ класса А. Этот материал обладает такими положительными качествами, как:

1. Высокая адгезия (сцепление разнородных поверхностей).
2. Повышенная эластичность (отлично тянется и склеивается).

Так что обязательно учитывайте это при покупке клейкой ленты.

Изолента должна быть обернута вокруг скрученного участка не менее чем в два слоя. Начинайте наматывать на 2–3 см выше оголенной жилы так, чтобы лента перекрывала изоляцию провода. Это позволит добиться максимальной герметичности и надежности изоляции, защитит контактное соединение от попадания влаги. Затем накручивайте немного под углом, двигаясь к концу скрутки. Когда вы дойдете до конца, согните ленту вокруг кончика витка и продолжайте наматывать теперь в противоположном направлении. Дойдя до места начала намотки, ножом разрежьте изоляционную ленту. Для оперативности можно повторить то же самое еще раз и сделать изоляцию в четыре слоя.

Данную ленту рекомендуется использовать для изоляции скруток, устанавливаемых в сухих помещениях.

Тепловая трубка

Трубка термоусадочная (сокращенно ТУТ) изготавливается из термополимерных материалов, имеющих свойство изменять свою геометрическую форму и размеры (сжиматься или расширяться) под воздействием горячего воздуха, воды или повышенной температуры.

Основное преимущество термотрубок в том, что их можно надевать на предметы со сложным профилем, что как раз и имеет скрутка проводов. Термоусадочная трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки бывают разного диаметра. Материал, из которого они изготовлены, негорючий и нетоксичный.

Промышленные фены используются для нагрева трубок. Этот инструмент стоит недешево и покупать его только для изоляции места сращивания проводов экономически нецелесообразно. Поэтому дома часто используют обычный фен или зажигалку.

Важно помнить, что при таком способе изоляции термоусадочную трубку необходимо надевать на один подключаемый провод заранее (до скрутки).

Отрежьте трубку с запасом, при надевании на оголенный участок она должна выступать за изоляционный слой жилы не менее чем на 1 см.

Когда витое соединение электрических проводов будет завершено, натяните трубку на это место. Направьте на него тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка мгновенно уменьшится в размерах и плотно сожмет изолируемый участок. Безопасный, быстрый и недорогой способ.

Обратите внимание, что подключенные провода, изолированные термотрубкой, могут использоваться для прокладки под землей или под водой. Этот теплоизоляционный материал рекомендуется использовать на открытом воздухе, в саунах и ванных комнатах, так как он надежно защитит скрутку от влаги.

Как правильно выбрать термоусадочную трубку, показано в этом видео:

Колпачки СИЗ

При монтаже электропроводки в квартире или доме в качестве изоляции мест присоединения могут использоваться колпачки СИЗ (соединительная изолирующая скоба).

В этом случае достаточно сделать только качественную скрутку, без пайки. Наконечник необходимо срезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка раздвинутся и плотно обхватят соединяемый стык. Для лучшего прилегания к поверхности стыка колпачок закрутите по часовой стрелке.

Теперь вы знаете, как правильно скрутить провода, какой материал лучше выбрать для изоляции места соединения. Из статьи понятно, что для выполнения скрутки вовсе не обязательно быть профессиональным электриком; такая работа под силу каждому, кто умеет держать плоскогубцы в руках. Просто помните, что скручивание — это всего лишь важный этап, который необходимо завершить сваркой или пайкой.

Соответствие коду

— заземление скручено без проволочных гаек

В моем доме 1984 года, внутри распределительных коробок, было много случаев, когда оголенные провода заземления скручивались вместе без гаек. Они закручены очень туго примерно на 4-5 витков.

Так было почти всегда. Дом был построен уважаемым застройщиком, который, предположительно, использовал хорошего электрика.

Это по коду?

Предыдущий хозяин заменил несколько выключателей на диммеры (массу не подключил). Сейчас я заменю некоторые диммеры на светодиодные диммеры. Эта коробка непроводящая.

Я планирую добавить провод заземления к существующей скрутке и добавить большую гайку. В скрутке четыре провода 14 AWG, теперь будет пять.

Или, если этого слишком много для проволочной гайки, в этой 4-местной коробке есть вторая цепь. Могу ли я использовать заземление из другой цепи? (в этой скрутке только два провода)

• код-соответствие
• us

9

В настоящее время незаконный метод не использовать Перечисленный разъем , я не знаю, был ли он когда-либо технически законным, но на северо-западе США это было обычной практикой в ​​то время.

Соединители проводов имеют определенные комбинации, которые внесены в список для их использования, но обычные цвета представляют собой торговые нормы. Желтый был бы слишком маленьким, красный был бы в порядке, коричневый, который находится между двумя, обычно Перечислен для 5 # 14, но 4 предварительно скрученных провода увеличивают их диаметр, и вам, вероятно, будет трудно заставить его работать. правильно.

Предполагается, что все заземления соединены вместе, типичная большая синяя крыльчатая гайка указана только для 6 разъемов № 12 или № 14, часто вы обнаружите, что их больше, чем это, но правильный метод — соединить два меньших разъема вместе. или используйте вставной разъем с достаточным количеством портов. Использование вставки, связанной с ранее скрученными и изогнутыми проводами, иногда оказывается затруднительным. Возможно, будет лучше использовать красный провод на существующем пучке с косичкой для второго меньшего пучка и добавить туда новый заземляющий провод.

3

Там должен быть разъем, связывающий

все провода заземления вместе

Некоторые электрики имеют ленивую привычку просто скручивать провода заземления вместе и оставлять их в таком виде, без проволочной гайки, тупикового компрессионного соединения или припой, чтобы скрепить их. К сожалению, это не обеспечивает надежного электрического соединения, поскольку в жгуте есть только несколько фактических точек контакта, и ничто не сжимает их вместе или не заполняет промежутки, и, таким образом, они могут выйти из строя в условиях реальной неисправности.

Более того, установщик, который это установил, очевидно, разделил заземляющие провода на два отдельных жгута. Это нарушает NEC 250.148:

250.148 Непрерывность и подключение заземления оборудования Проводники к коробкам. Если проводники цепи сращены внутри коробку или заканчиваться на оборудовании внутри или поддерживаемом коробка, все проводники заземления оборудования, связанные с любыми из этих проводников цепи должны быть соединены внутри коробки или в ящик с приспособлениями, пригодными для использования в соответствии с 250,8 и 250,148 (А) — (Е).

В результате это необходимо исправить. К счастью, это не сложно. Просто возьмите восьмипортовый вставной разъем, добавьте к нему новый заземляющий провод, а затем отсоедините каждый заземляющий провод от существующего пучка и вставьте его в отверстие на разъеме. Когда вы закончите, все оголенные провода заземления оборудования должны быть соединены вместе во вставных разъемах.

0

Также можно использовать компрессионную втулку. Вам нужно будет связать короткий кусок твердого провода и подключить его к многожильному проводу диммера/таймера и т. д.
